이번 리뷰에서 간단하게 살펴볼 제품은 키보드 등 PC 주변기기로 잘 알려진 몬스타기어 (몬스타 주식회사)에서 최근 출시한 몬스타 가츠 ExtremeX FX600 80PLUS STANDARD, 몬스타 가츠 ExtremeX FX700 80PLUS STANDARD 파워 서플라이 유닛입니다.
몬스타기어가 새롭게 선보이는 몬스타 가츠 ExtremeX FX600 80PLUS STANDARD와 ExtremeX FX700 80PLUS STANDARD 파워 서플라이 유닛은 CLEAResult의 80 PLUS STANDARD 230V EU 인증을 받은 제품으로, 12V 싱글레일 설계, 다중 보호회로, 저소음 HDB 쿨링 팬과 플랫 케이블이 적용된 무난한 구성과 우수한 가격 대비 성능을 특징으로 하는 보급형 모델이라고 합니다.
지금부터 몬스타 가츠 ExtremeX FX600 80PLUS STANDARD와 ExtremeX FX700 80PLUS STANDARD는 어떤 제품인지 그 특성을 간단하게 살펴보겠습니다.
목차
몬스타 가츠 ExtremeX FX600/FX700: 스펙
몬스타 가츠 ExtremeX FX600 80PLUS STANDARD
몬스타 가츠 ExtremeX FX700 80PLUS STANDARD
표준 ATX
160-264V, 6.3A, 50Hz
싱글 레일
정격 600W (12V: 540W, 전체 가용량의 90%)
정격 700W (12V: 630W, 전체 가용량의 90%)
86.45% (80 PLUS 테스트 50% 출력 기준)
87.67% (80 PLUS 테스트 50% 출력 기준)
OPP (Over-Power Protection, 과전력 보호)
OVP (Over-Voltage Protection, 과전압 보호)
OCP (Over-Current Protection, 과전류 보호)
SCP (Short-Circuit Protection, 단락 보호)
UVP (Under-Voltage Protection, 저전압 보호)
ChengX (Chengxing Electronic Co., Ltd.) LS 시리즈 105℃ 등
XIONGLI ELECTRONIC WAM W12025HZ12SEMA (120mm, 12V, 0.25A)
150 x 140 x 85mm
1.4kg
1.53kg
Guang Zhou PREE Electronics Technology Co., Ltd. (중국)
무상 보증 6년
CLEAResult 80 PLUS® STANDARD 230V EU
적합성평가: R-R-msg-GT600ST/GT700ST (국립전파연구원)

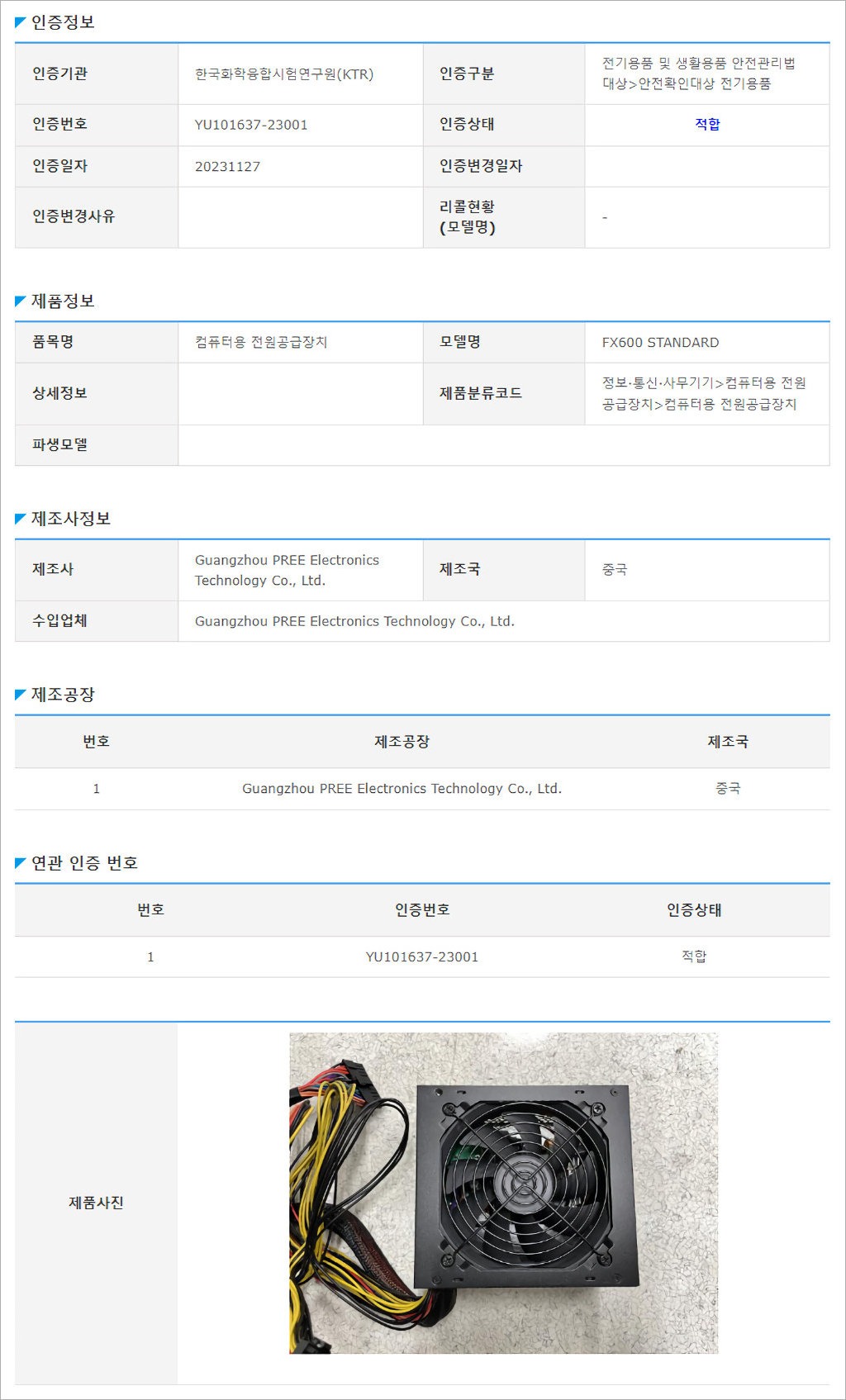

자율안전인증: YU101637-23001/23002 (한국화학융합시험연구원)

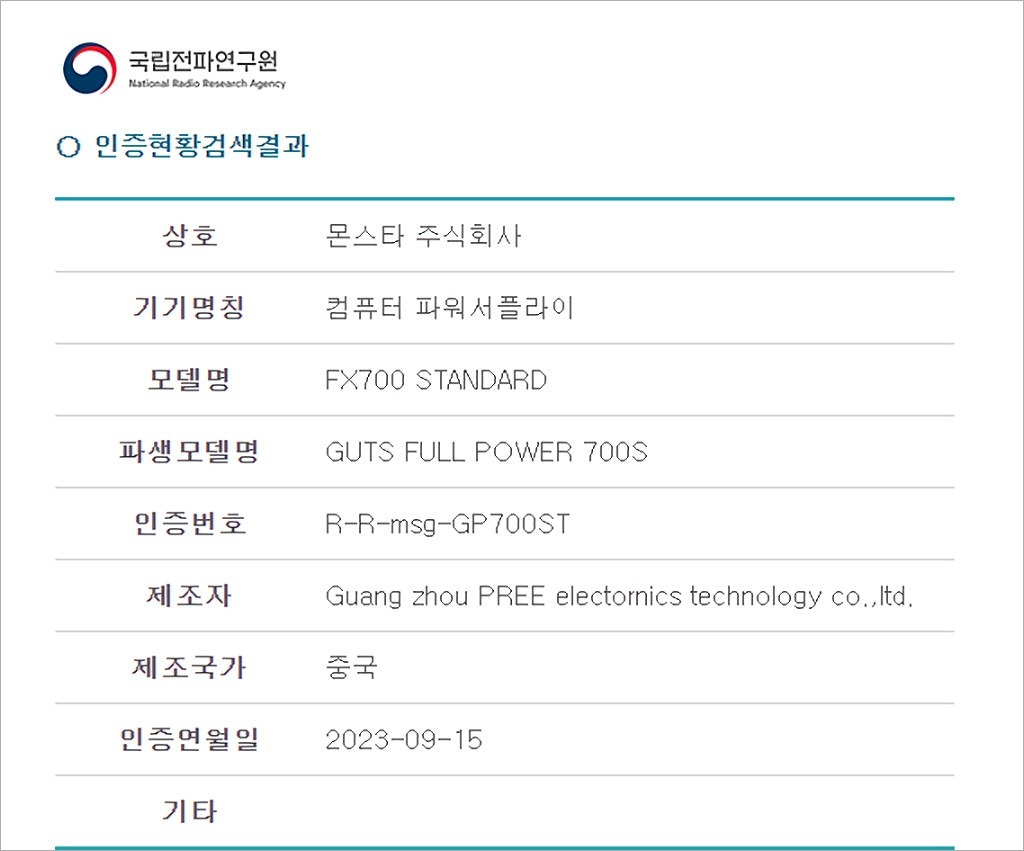

몬스타 가츠 ExtremeX FX600/FX700: 인증 현황

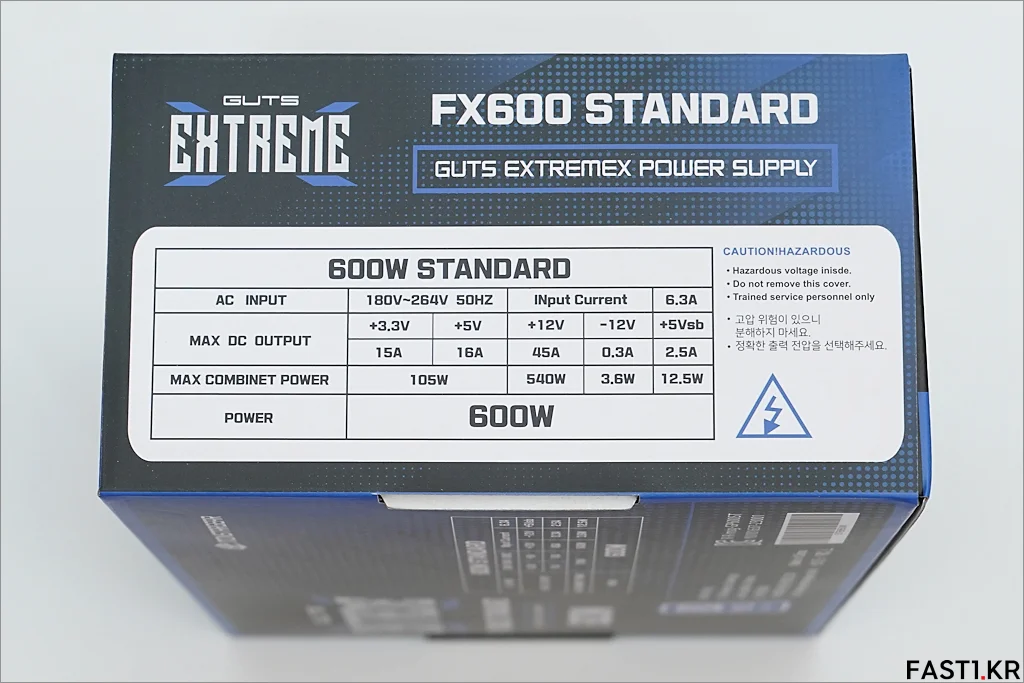

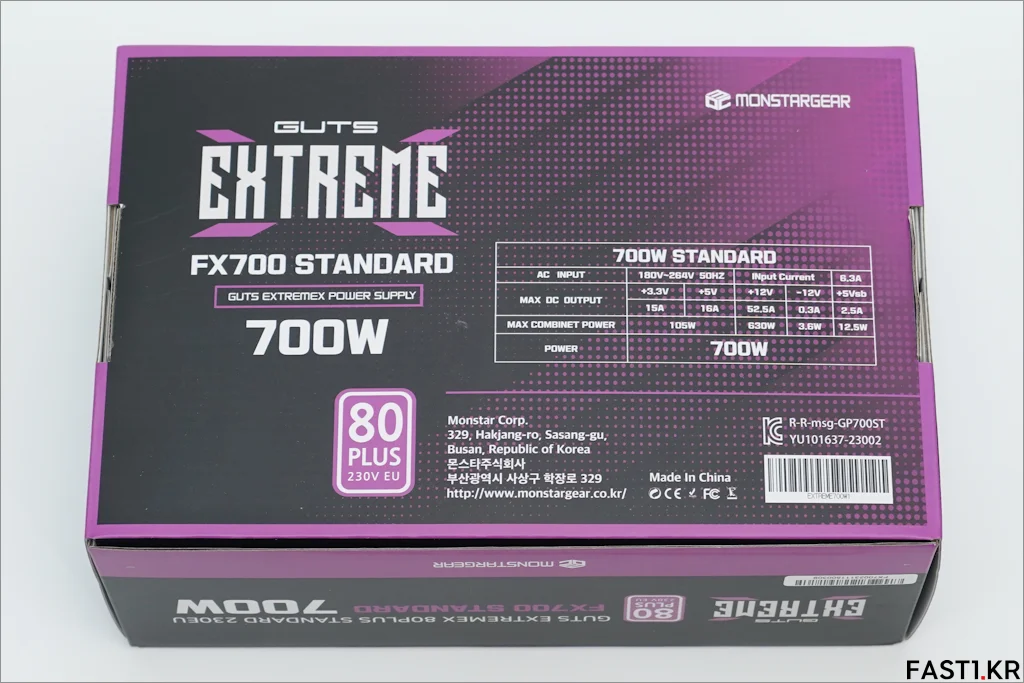

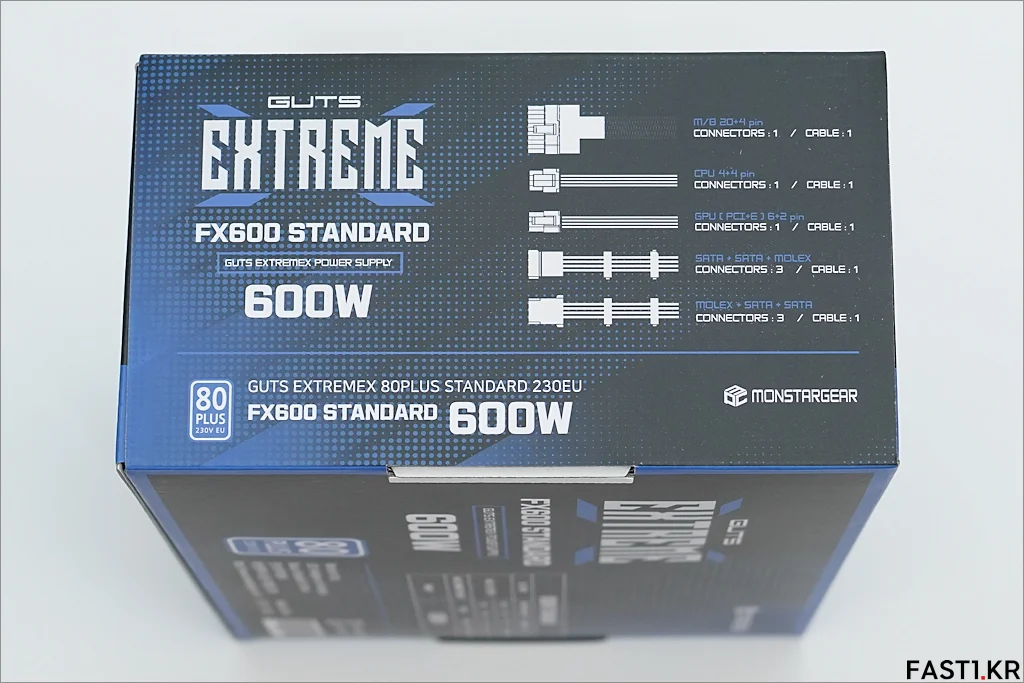

몬스타 가츠 ExtremeX FX600/FX700: 패키지
몬스타 가츠 ExtremeX FX600과 FX700은 모두 박스 외부가 비닐로 포장되어 밀봉 여부를 한 눈에 바로 확인할 수 있습니다.

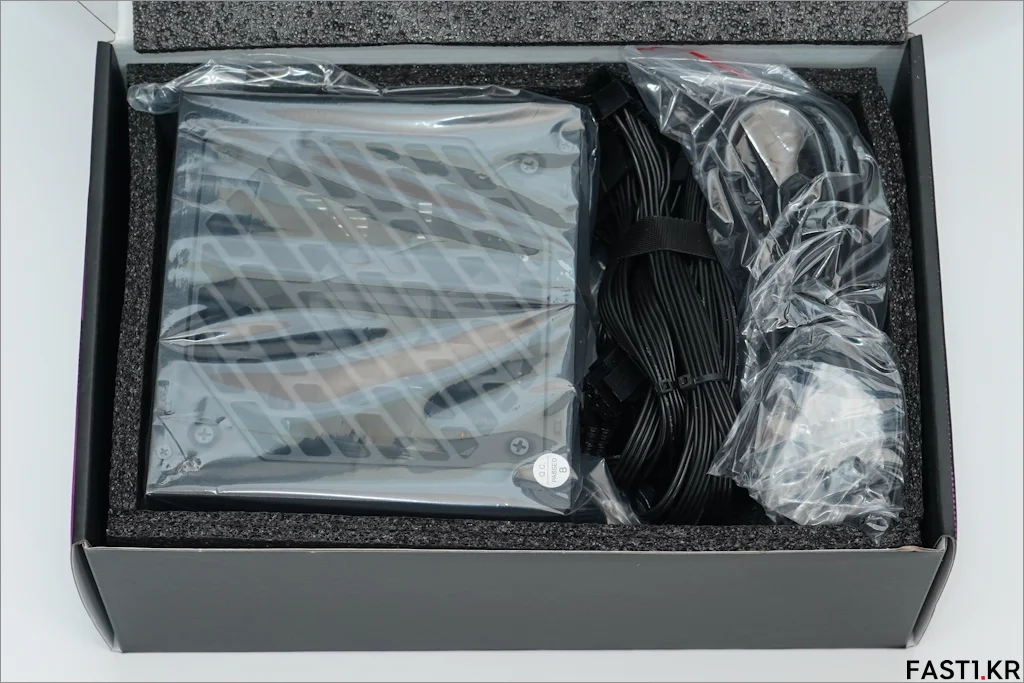

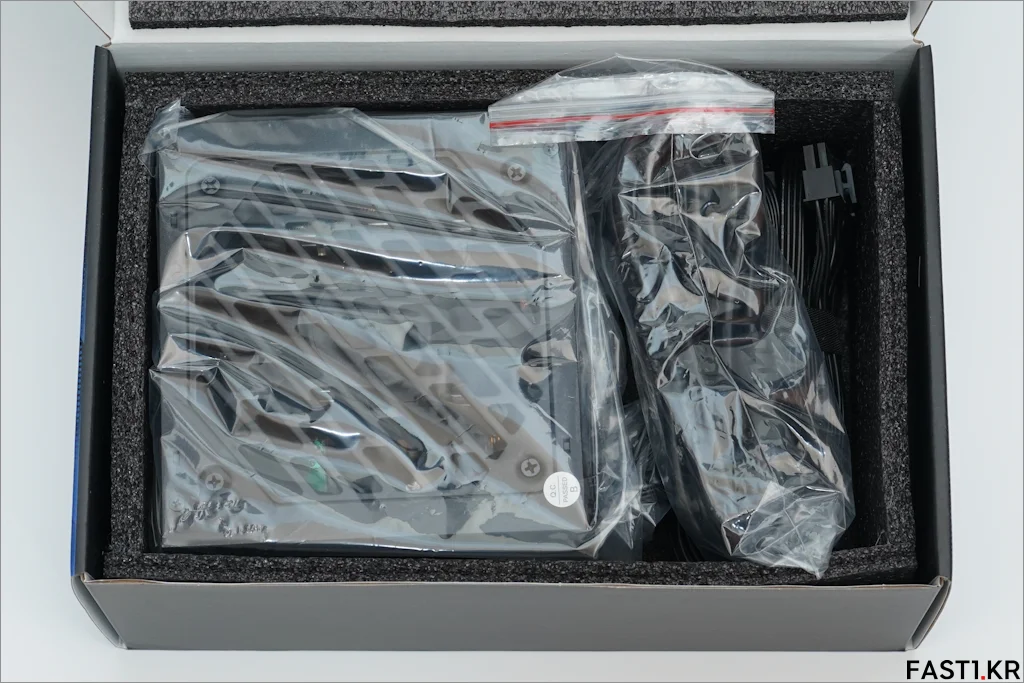

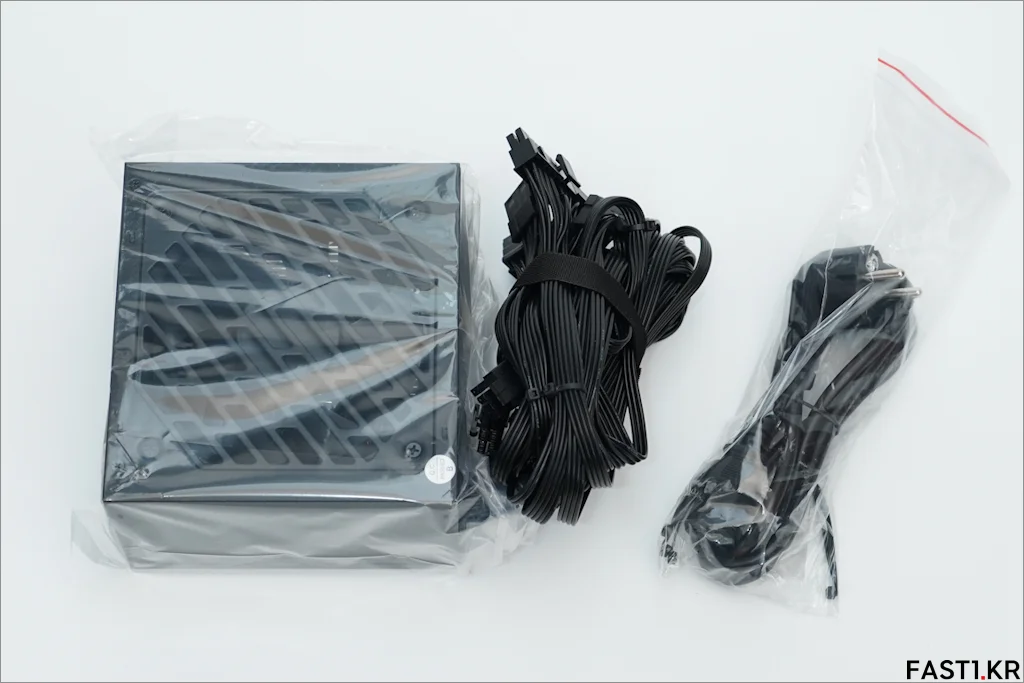

박스를 열면 PSU 본체와 구성품들이 보입니다.
가격에 민감한 보급형 모델이기 때문에 꼭 필요한 필수 구성품들로만 이루어져 있습니다.
심지어 기본적인 사용 설명서도 포함되어 있지 않은데, 사용 설명서의 경우 몬스타기어 공식 웹 사이트의 다운로드 페이지 (바로가기)를 통해 다운로드하실 수 있습니다.

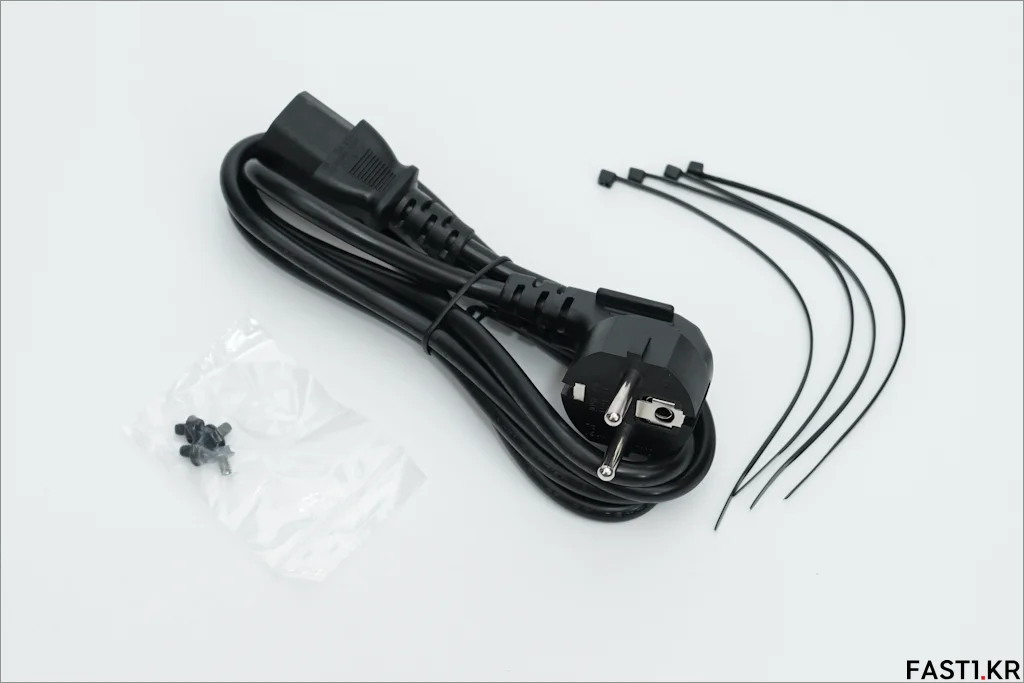

본체 외의 구성품은 전원 케이블과 케이블 타이 그리고 본체 고정용 볼트입니다.
당연하지만 KC 인증 받은 전원 케이블이 제공됩니다.
몬스타 가츠 ExtremeX FX700의 구성도 FX600과 동일합니다.
본체와 기본 액세서리로만 구성되어 있습니다.
마찬가지로 KC 인증 받은 전원 케이블, 케이블 타이, 케이스 고정용 볼트가 제공됩니다.
몬스타 가츠 ExtremeX FX600/FX700: 디자인

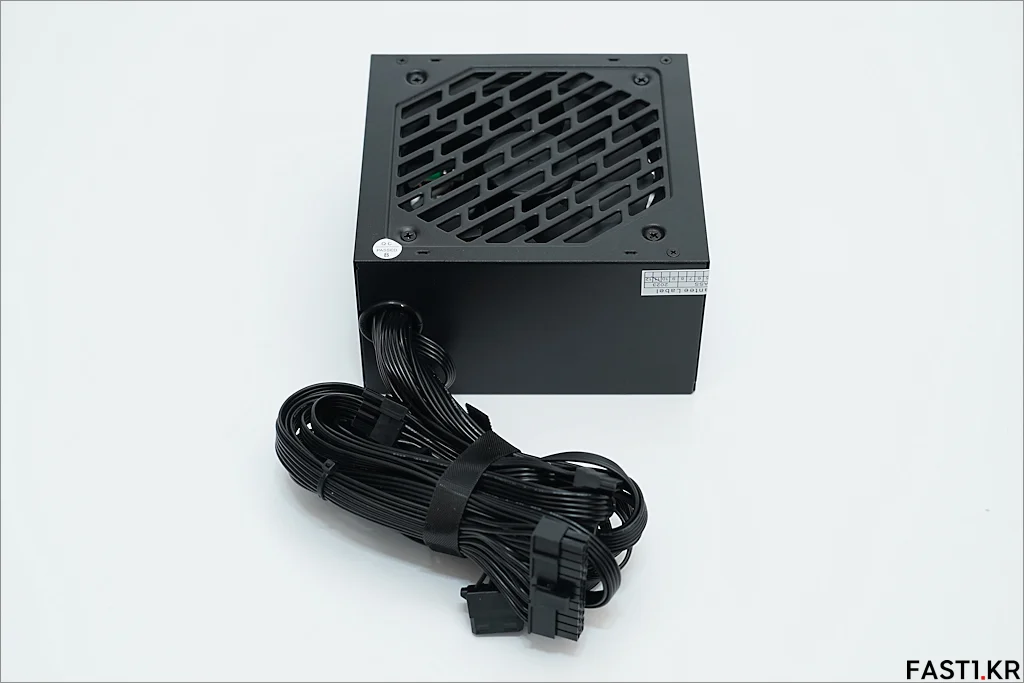

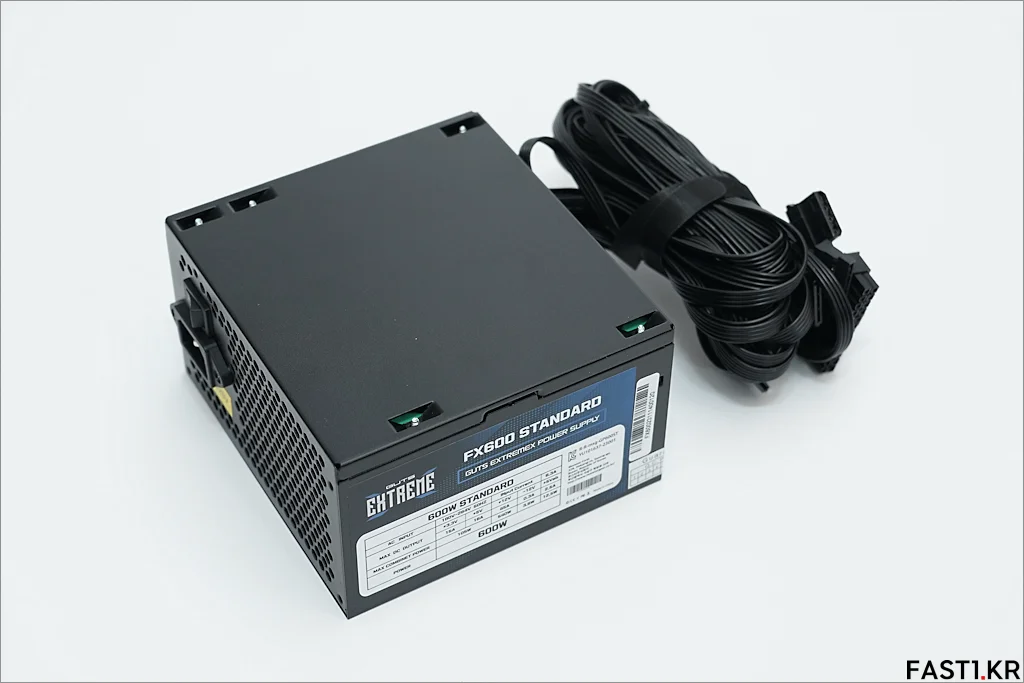

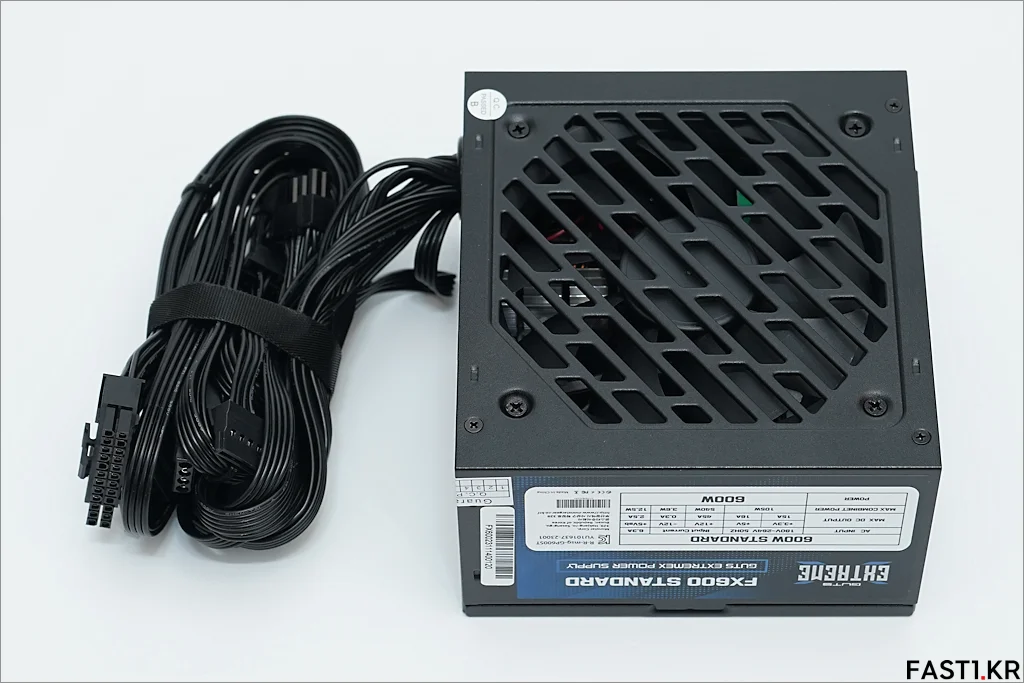

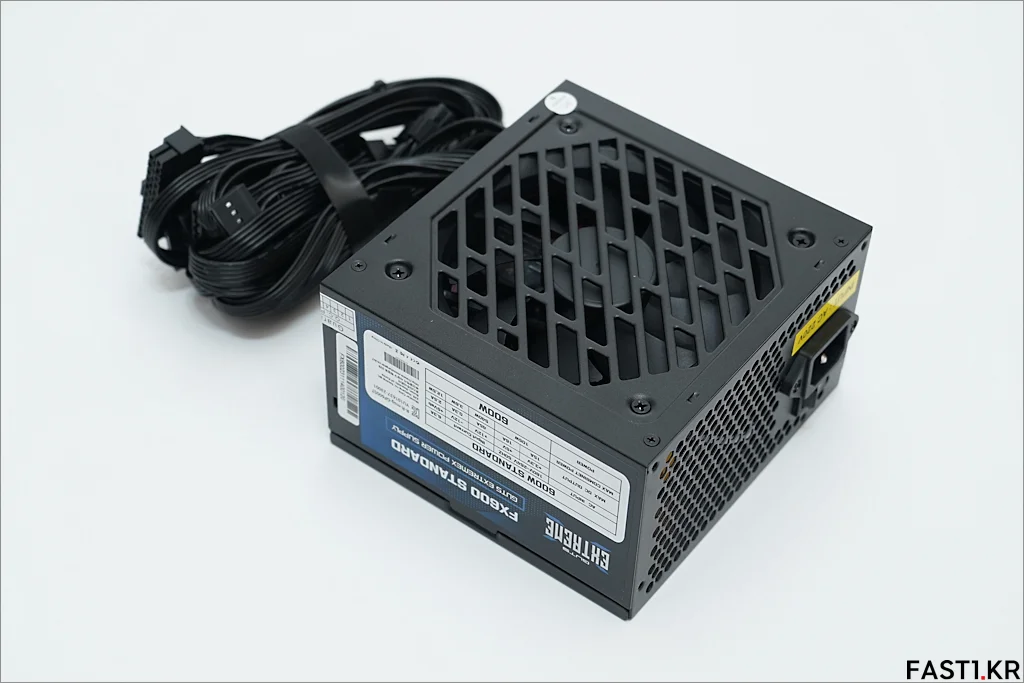

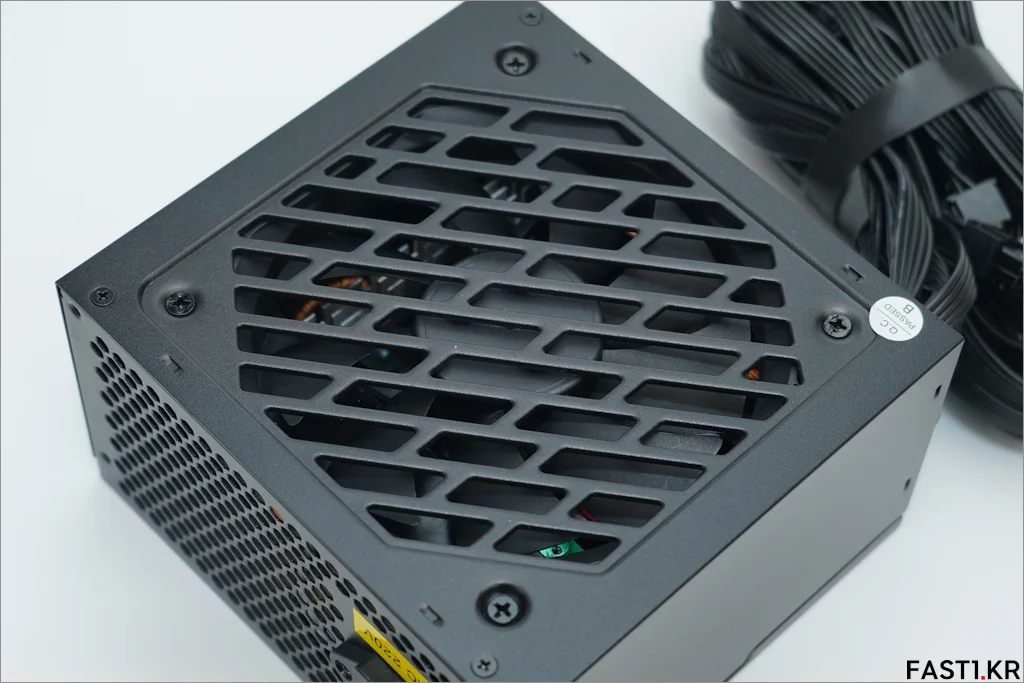

몬스타 가츠 ExtremeX FX600 모델의 전체적인 외형입니다.
표준 120mm 규격 쿨링 팬을 사용했으며 상단 전체에 충분한 크기의 통풍구가 설계되어 있습니다.

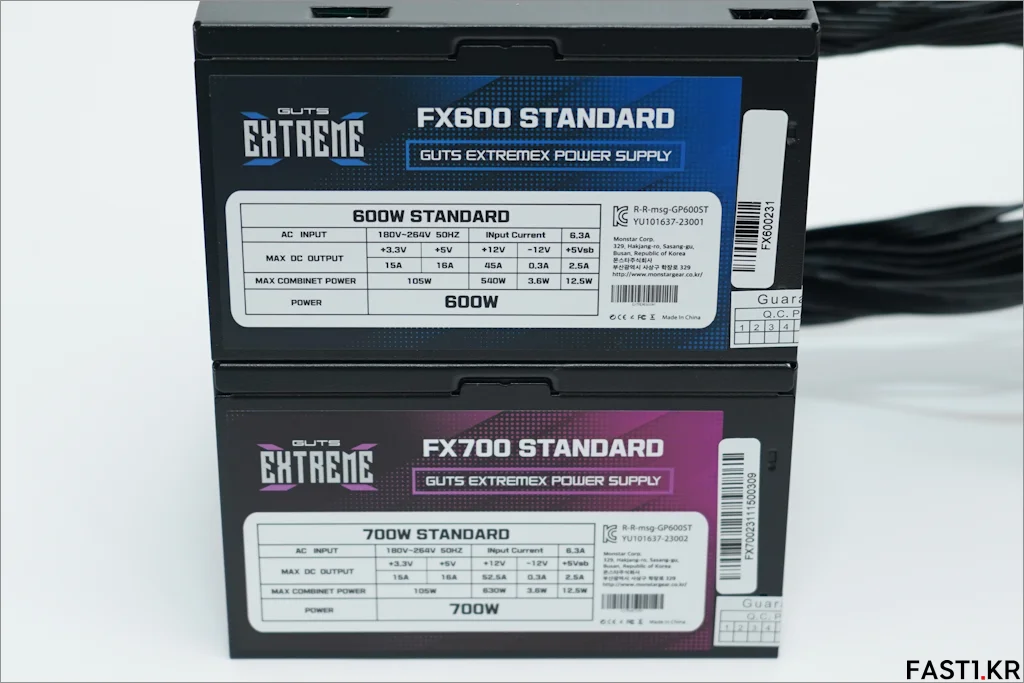

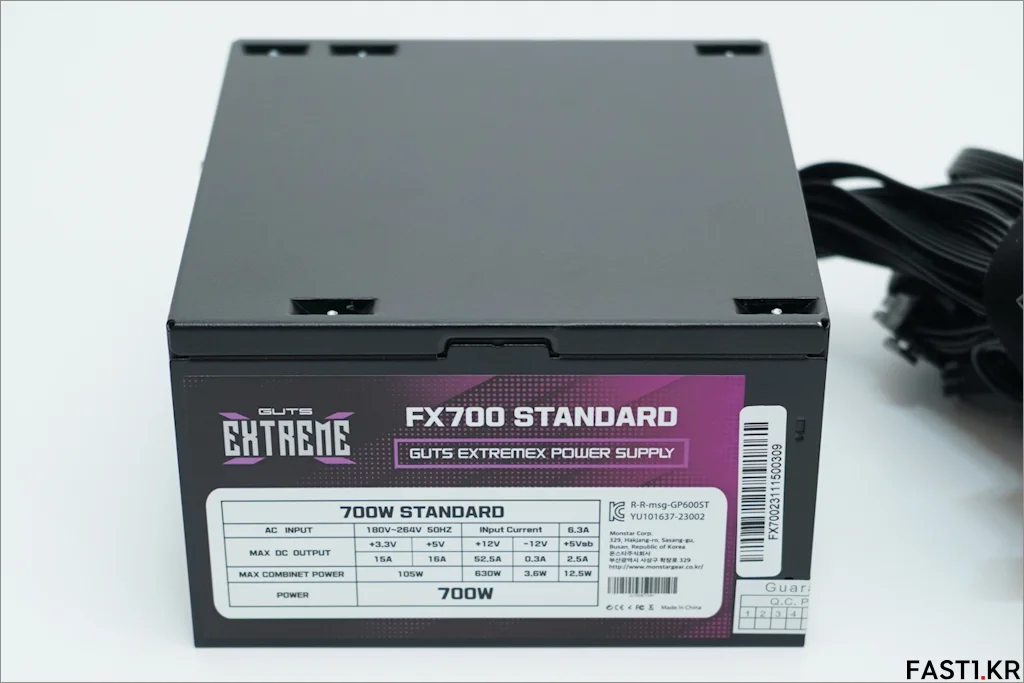

측면에는 기본적인 제품 사양이 표기되어 있습니다.
특이사항 없이 깔끔한 모습의 후면입니다.
24핀 메인 케이블을 포함해 케이블 전체가 플랫 타입으로 구성되어 있습니다.

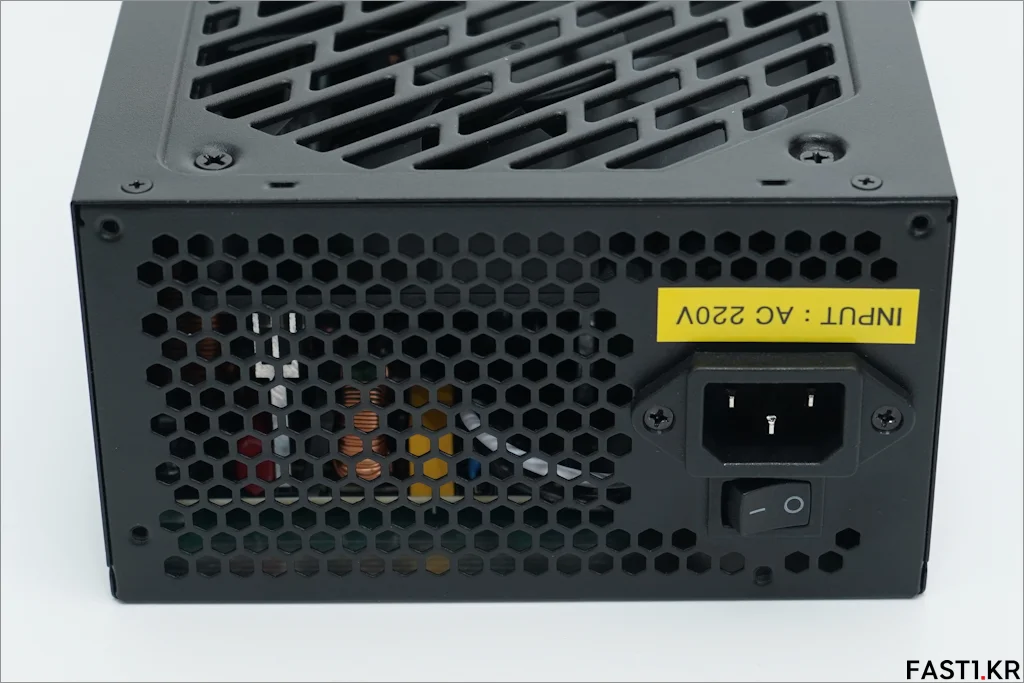

AC 전원 커넥터가 위치한 측면에는 220V 전용 제품임을 알리는 스티커와 전원 스위치가 보입니다.

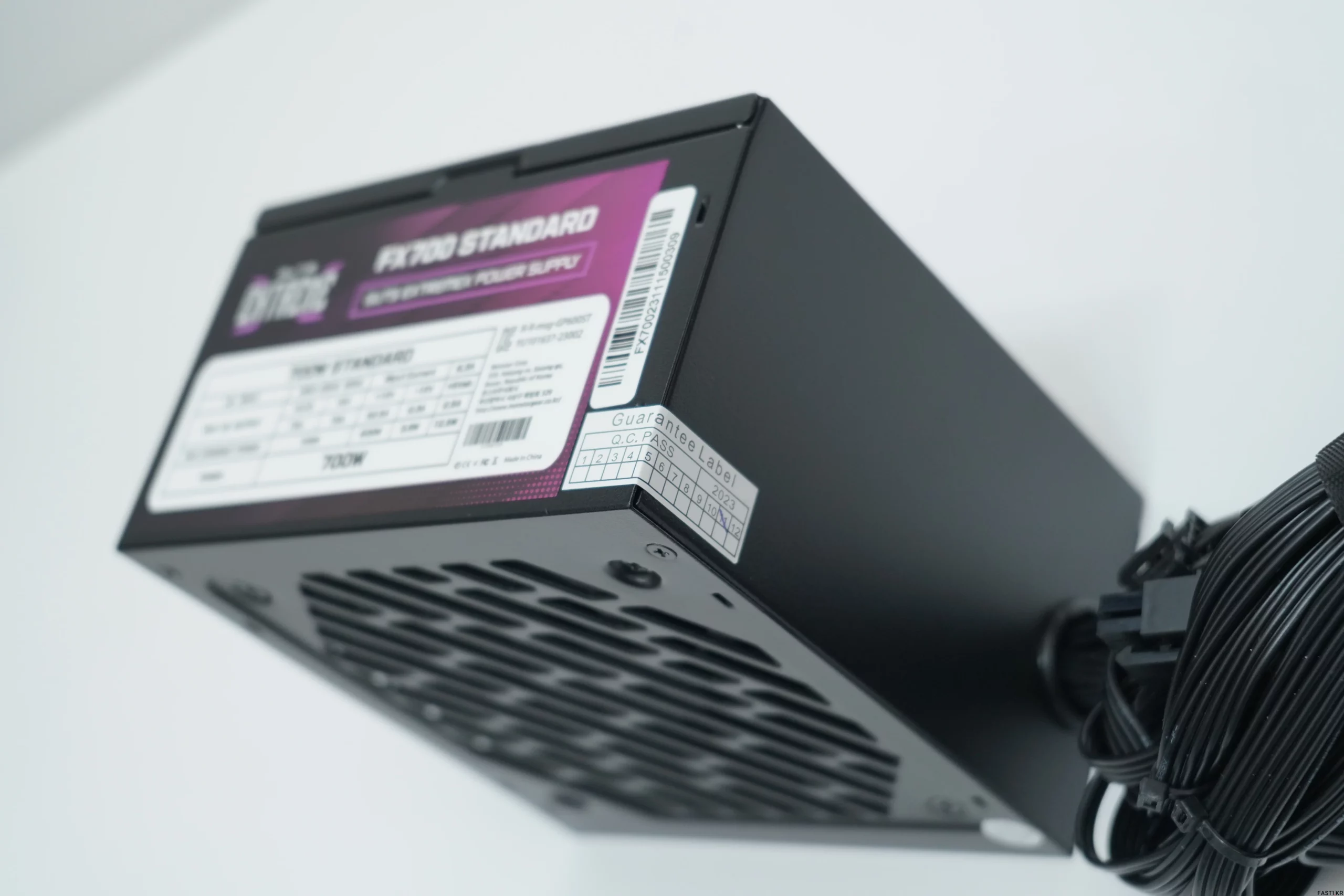

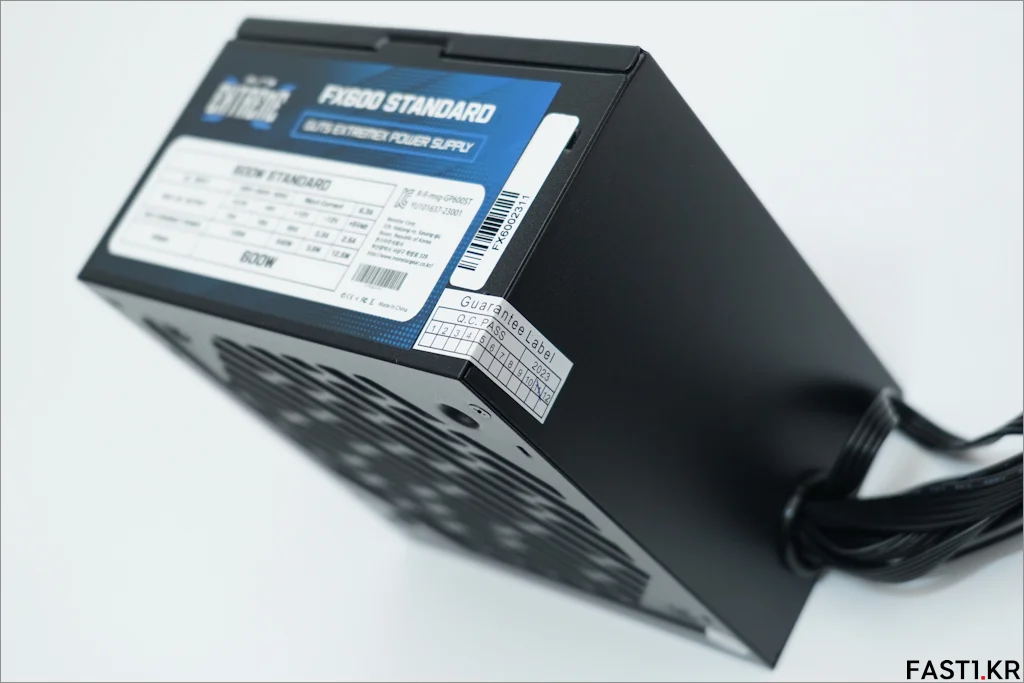

상단 볼트 부분 외에 모서리에 붙은 제조년월 스티커도 봉인 씰 역할을 합니다.
제품을 개봉하는 경우 무상 보증이 적용되지 않으니 문제가 있다고 생각되는 경우, 무상 서비스 기간이 남아 있는 이상 직접 해결하려고 제품을 분해하는 것 보다는 유통사에 문의하는 것이 좋습니다.

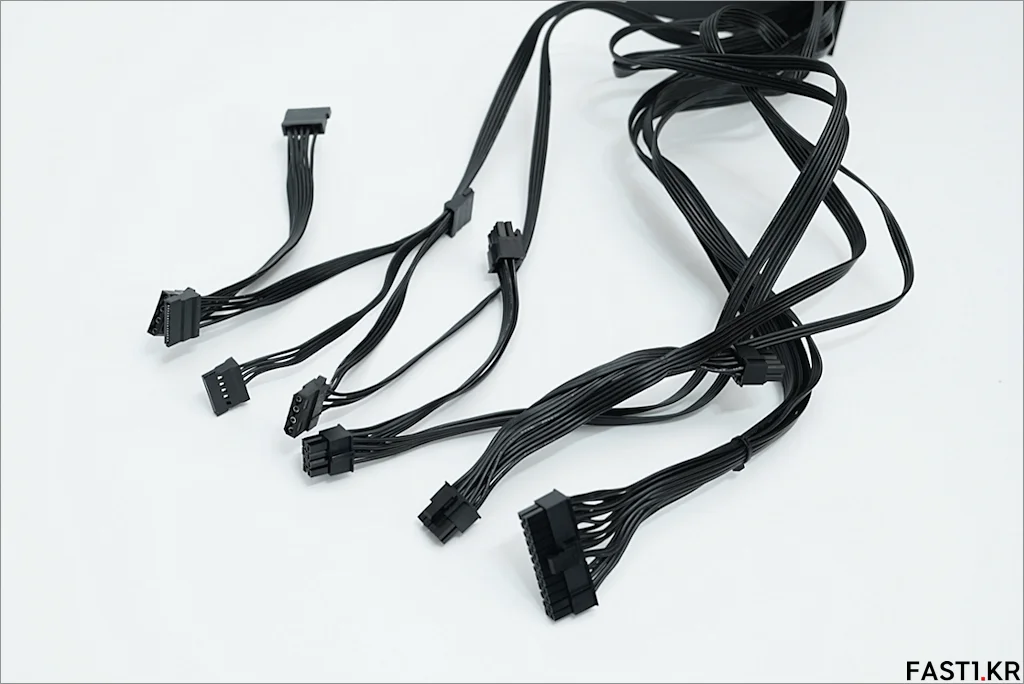

몬스타 가츠 ExtremeX FX600 모델 전체 케이블 구성입니다.
특이사항으로 FX600은 그래픽 카드에 장착되는 PCI-E 6+2핀 커넥터 2개가 1개의 케이블로 구성되어 있습니다. 12V 출력 540W의 제품이기 때문에 전력 소모가 큰 그래픽 카드와 조합할 일은 드물겠지만 사용 시 주의가 필요합니다.
케이블의 길이는 평균적인 보급형 제품들과 비슷한 정도입니다.

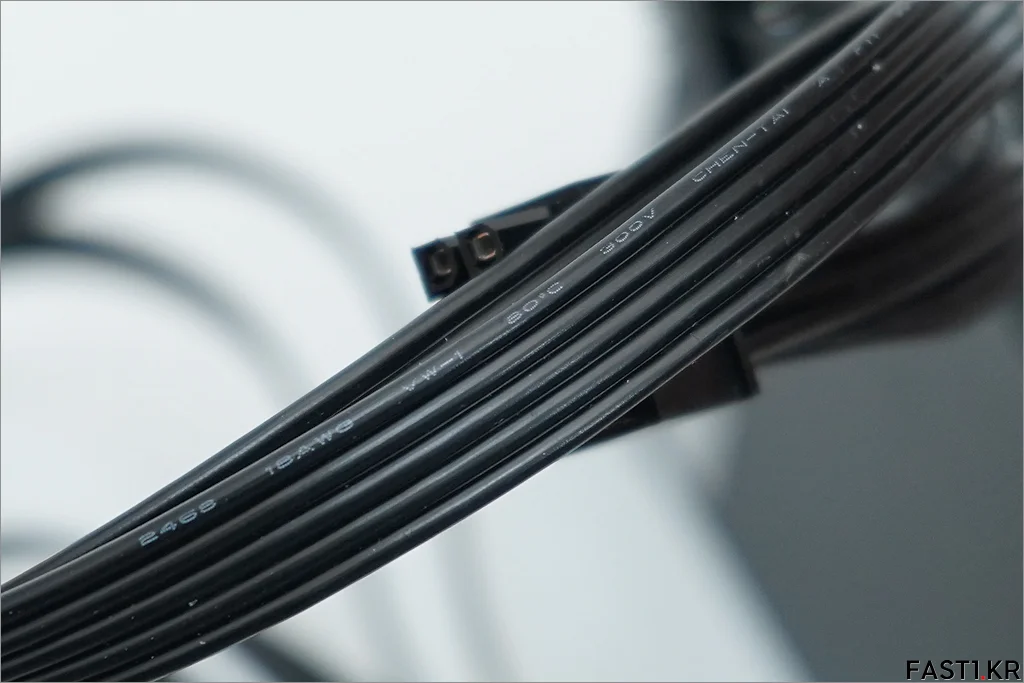

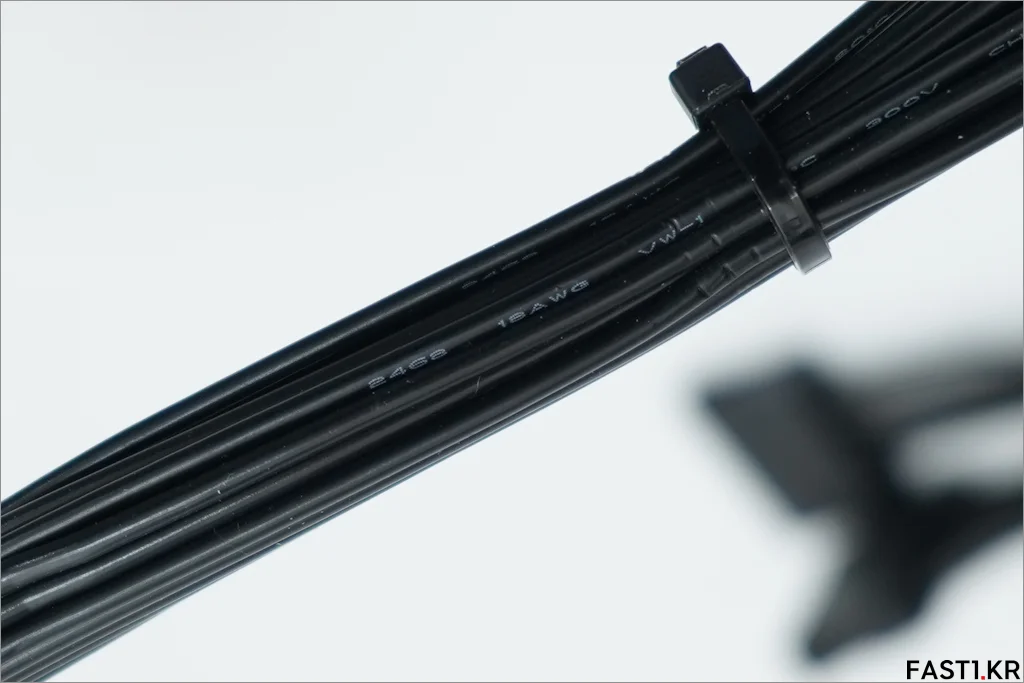

가성비를 앞세운 제품이다보니 대부분의 보급형 제품들이 사용하는 표준 규격이라고 할 수 있는 18AWG (American Wire Gauge) 케이블이 사용되었습니다.

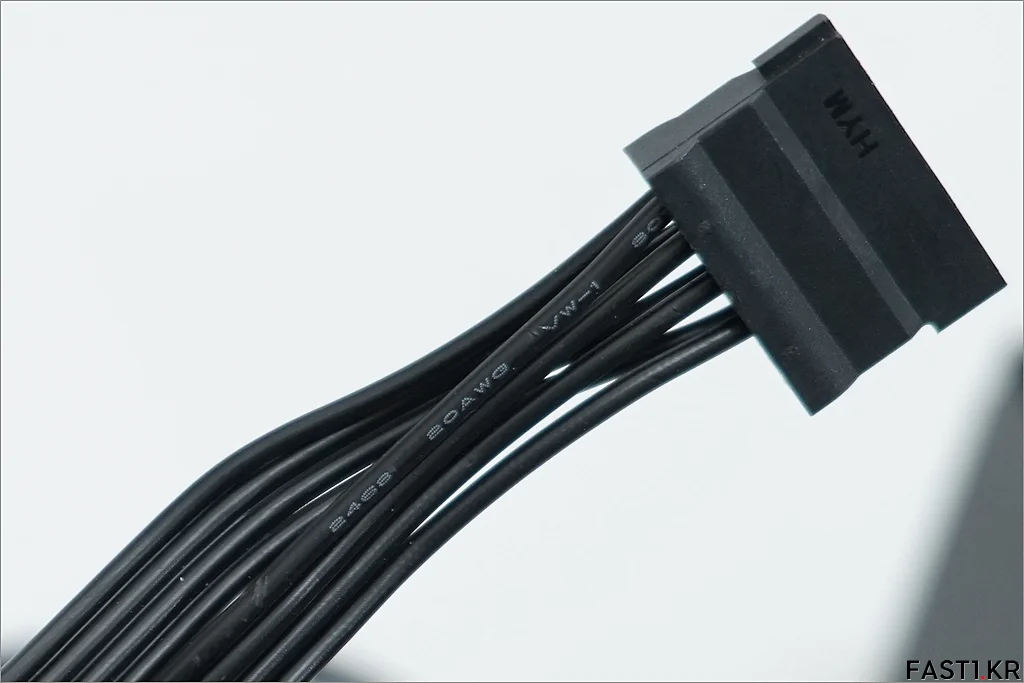

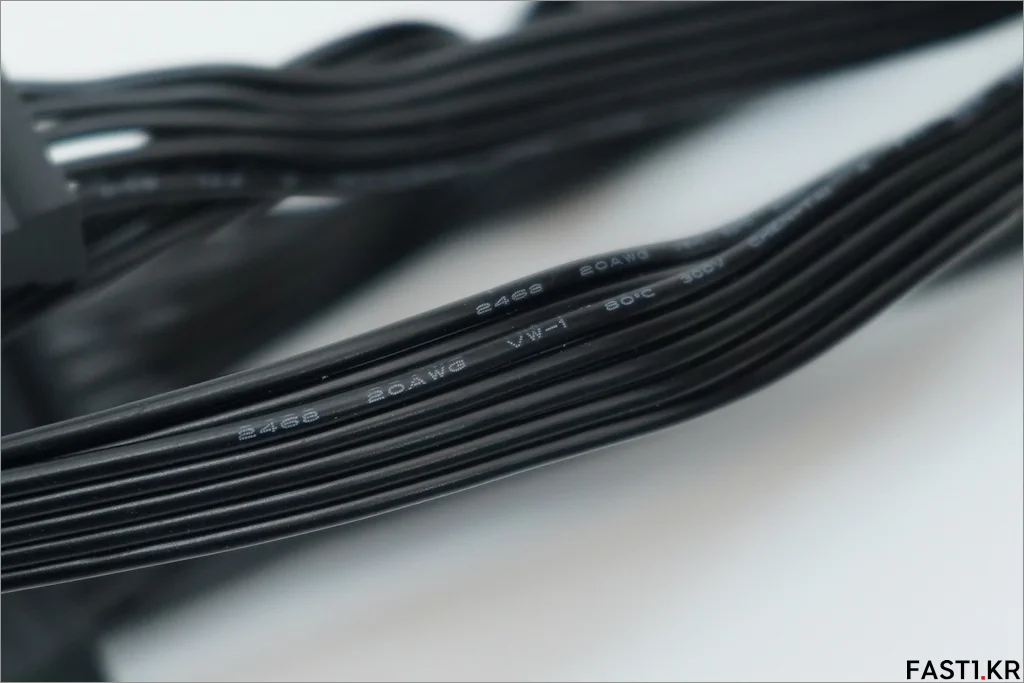

다만, 전력 소모가 적은 SATA 케이블에는 조금 더 얇은 20AWG 규격이 사용된 것을 볼 수 있습니다.

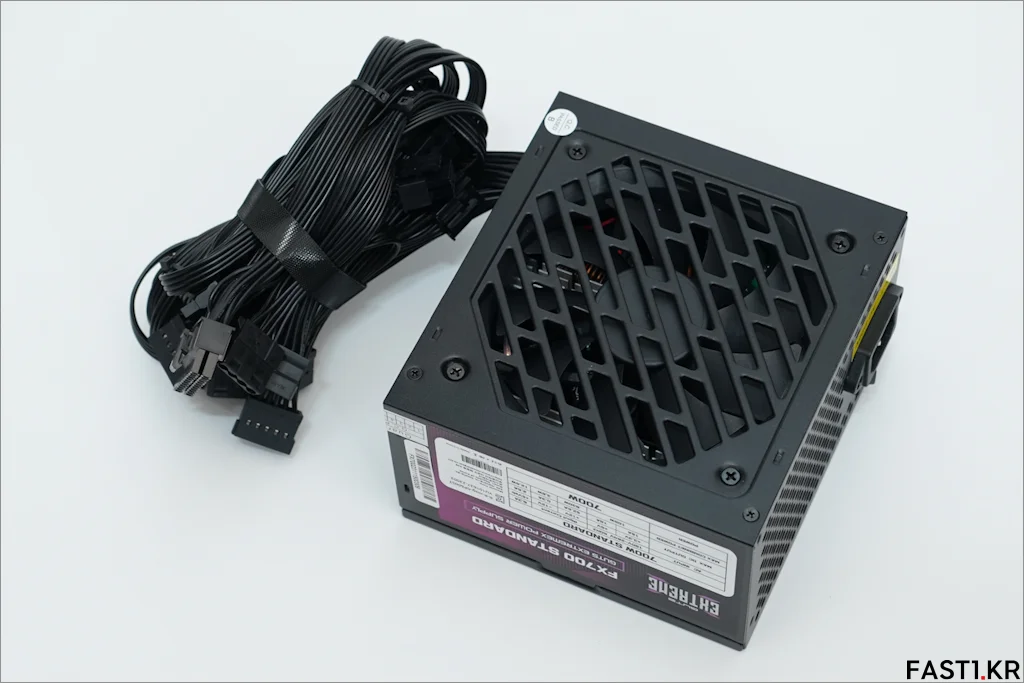

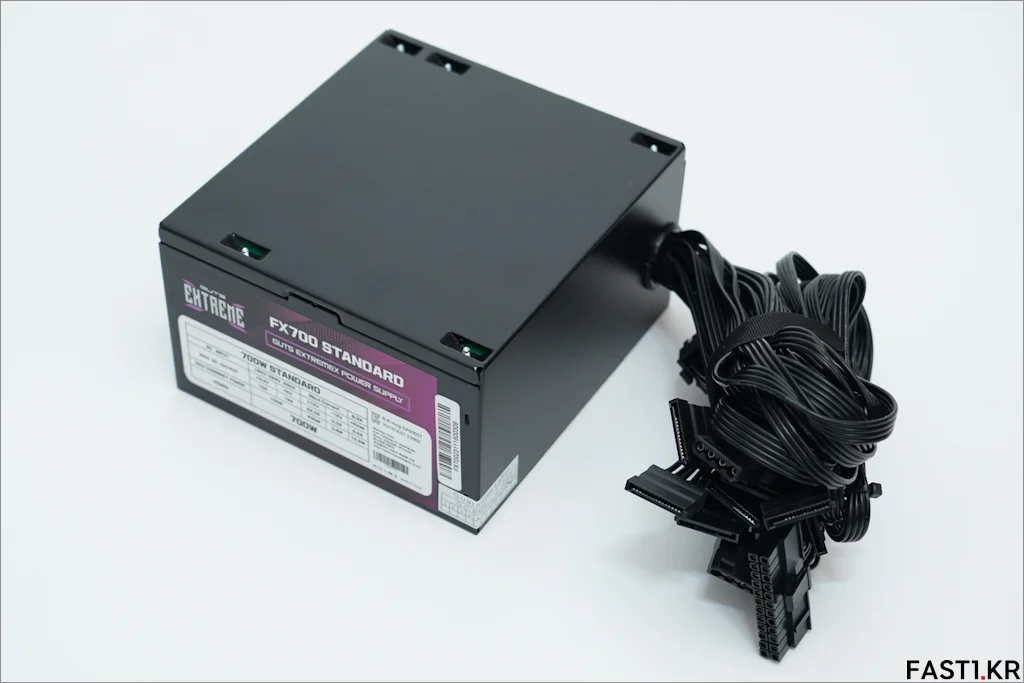

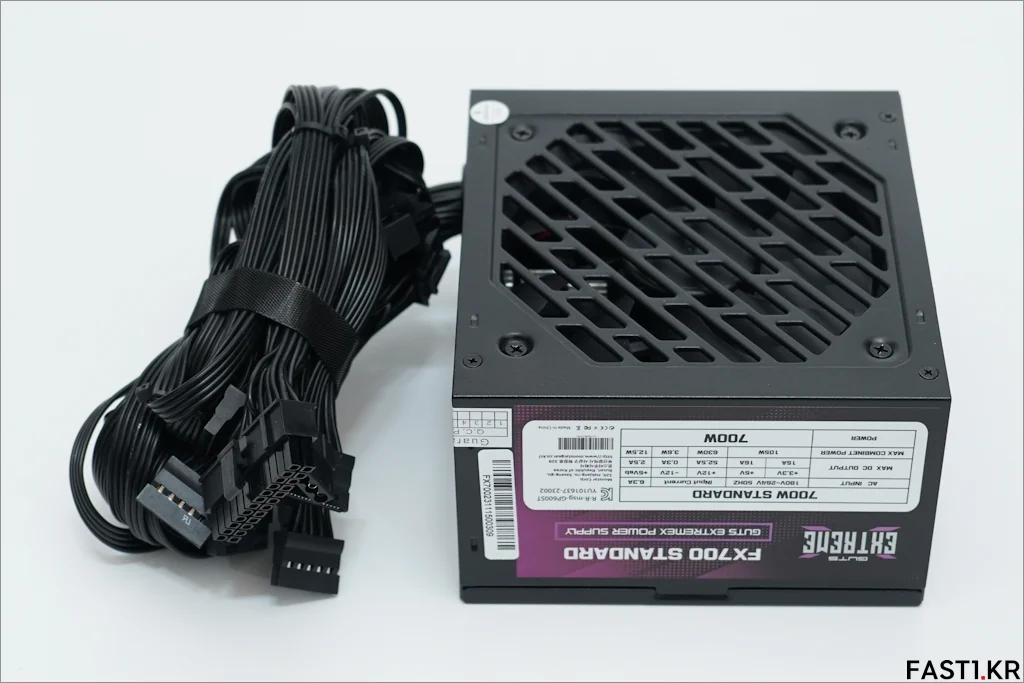

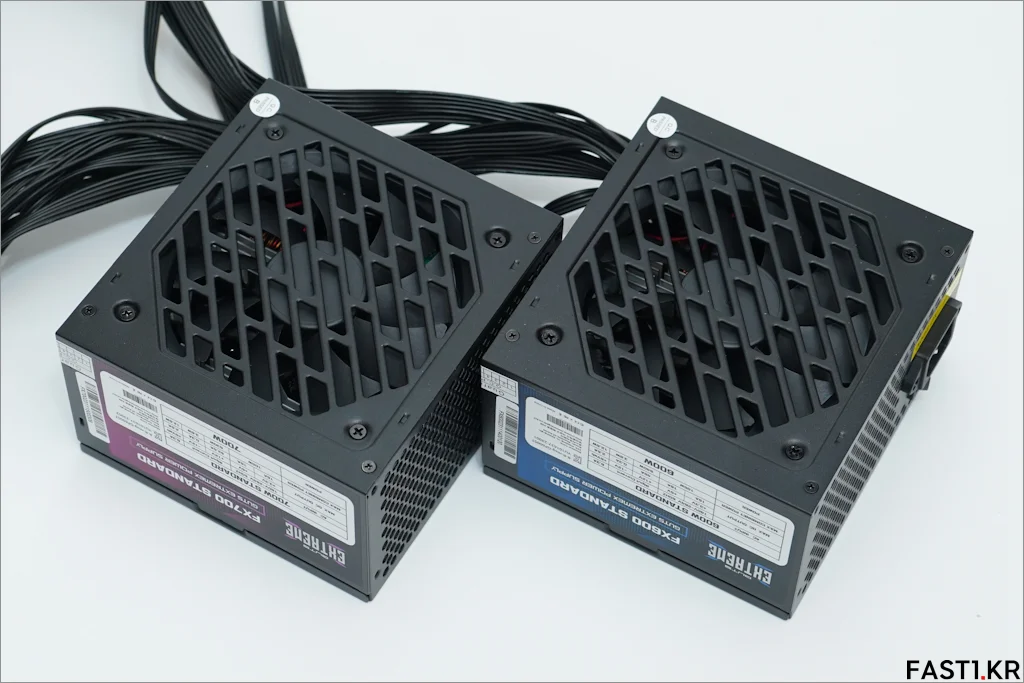

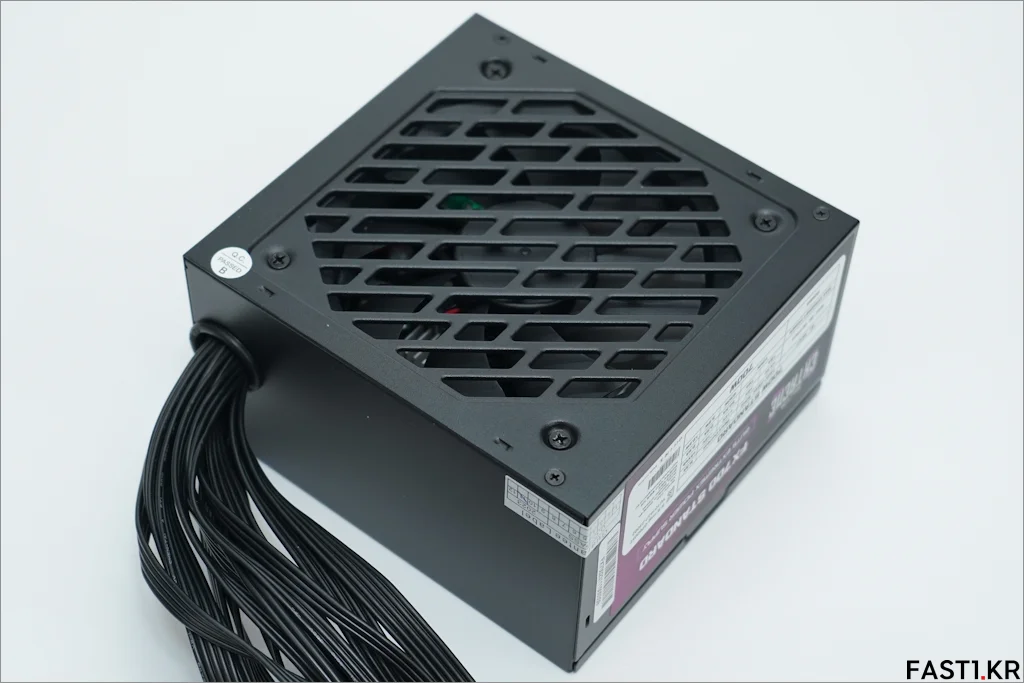

약간 더 큰 용량인 몬스타 가츠 ExtremeX FX700 모델의 전체적인 외형입니다.
외적인 모습은 FX600과 동일하지만 무게를 비교해보면 조금 더 무겁습니다.

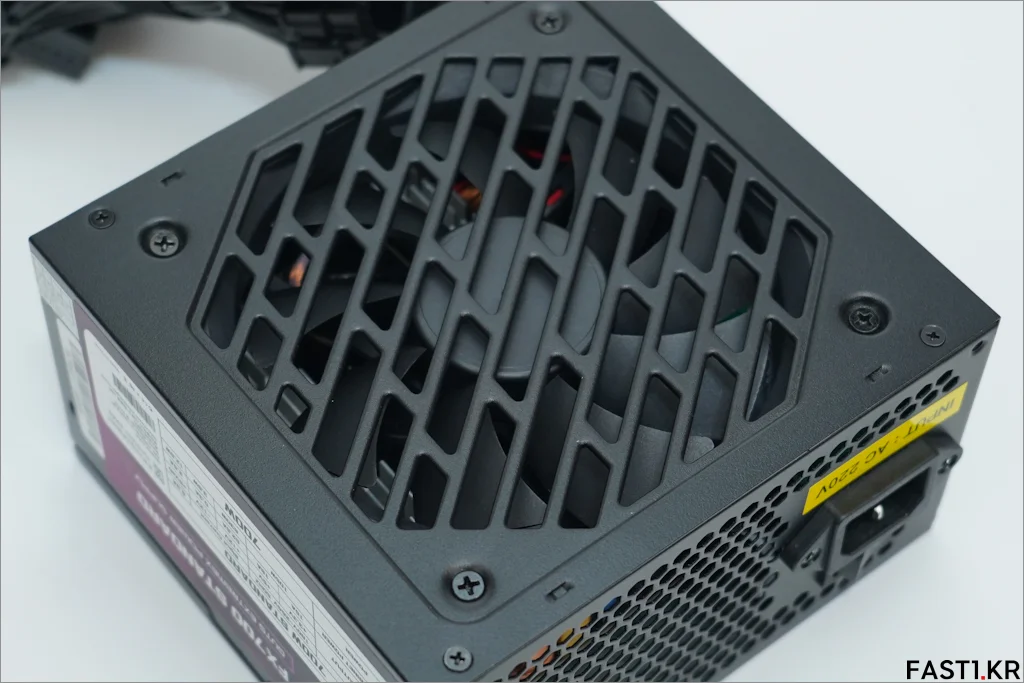

마찬가지로 120mm 팬이 사용되었고 통풍구 역시 충분히 크게 설계되어 있습니다.
모든 케이블은 블랙 컬러의 플랫 타입으로 본체 조립 시 조금 더 깔끔한 느낌으로 연결됩니다.
220V 전용 제품이며 전원 스위치가 위치하고 있습니다.

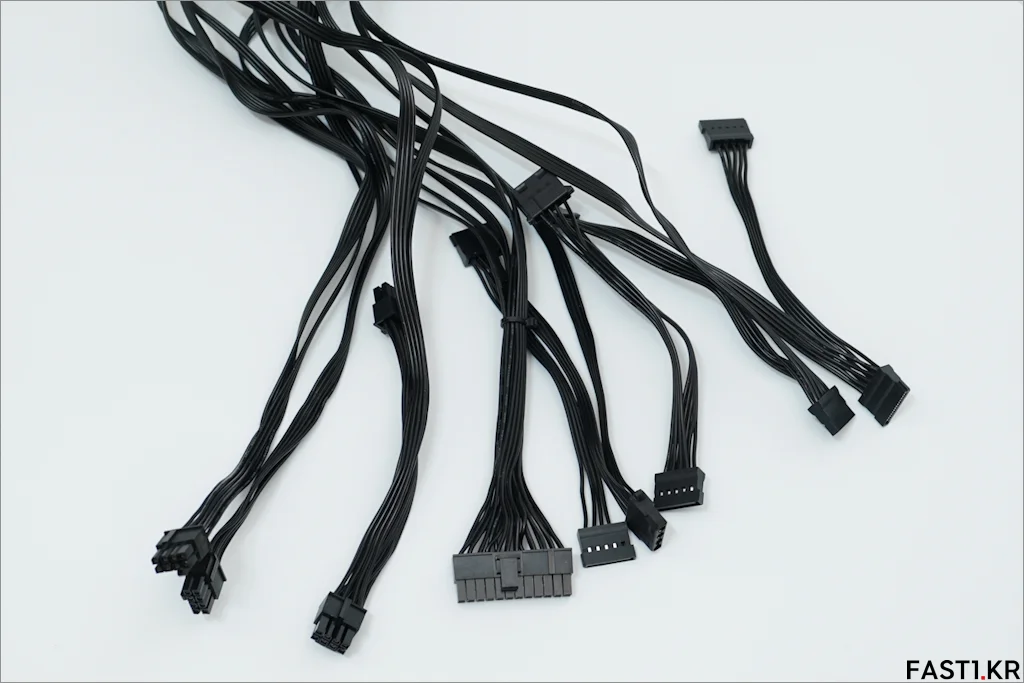

몬스타 가츠 ExtremeX FX700의 전체 케이블 구성입니다.
몬스타 가츠 ExtremeX FX700은 FX600과 다르게 그래픽 카드 PCI-E 6+2핀 커넥터가 2개의 케이블로 각각 구성되어 있고, SATA 커넥터도 7개로 더 넉넉하게 제공됩니다. 따라서 추후 업그레이드나 확장성까지 고려한다면 FX600보다는 FX700을 선택하는 것도 좋다고 생각합니다.
케이블 길이는 FX600과 별 차이 없이 보급형 제품들의 평균적인 정도입니다.

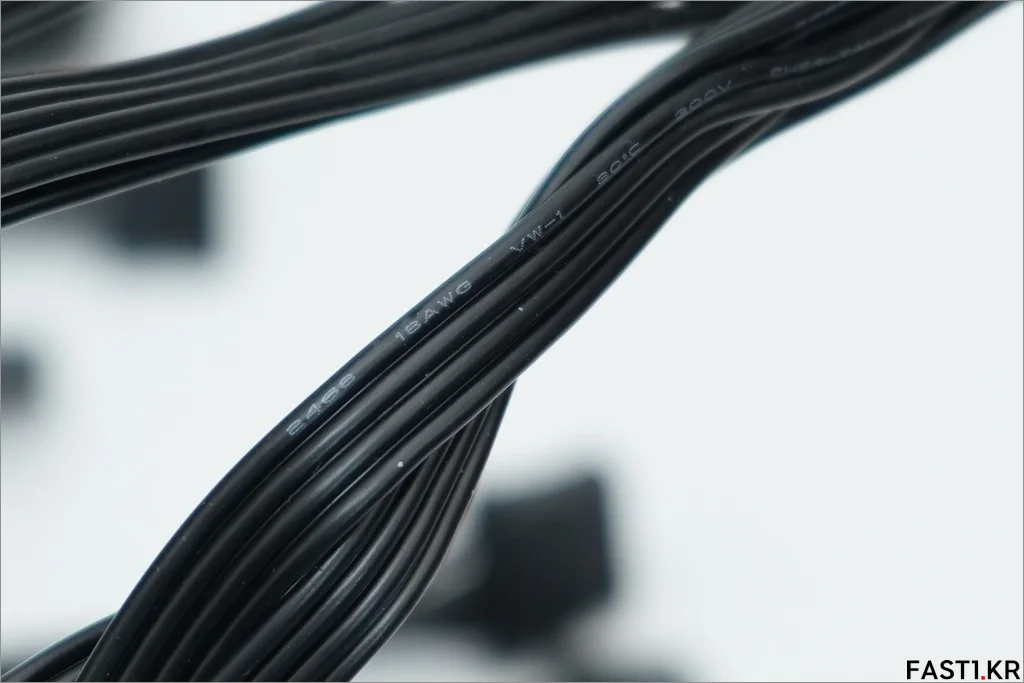

대부분의 케이블 규격 역시 18AWG로 FX600과 같습니다.
마찬가지로 SATA 케이블은 조금 더 얇은 20AWG 규격이 사용되었습니다.
몬스타 가츠 ExtremeX FX700의 내부 구성도 간단히 살펴보겠습니다. 몬스타 가츠 ExtremeX FX600과 FX700은 일부 컴포넌트에 차이가 있지만 기본적인 설계는 동일합니다.
사용된 쿨링 팬은 XIONGLI ELECTRONIC의 WAM W12025HZ12SEMA입니다.
지름 120mm, 높이 25mm 규격이며 DC 12V, 최대 0.25A의 스펙으로, 조용하게 동작하는 HDB (Hydro Dynamic Bearing) 방식의 제품입니다.
상단에서 살펴본 전체 PCB의 구성입니다.
제품을 설계, 제작한 Guangzhou PREE Electronics Technology Co., Ltd.의 표준 기판 중 하나로 보이는 PA0095라는 PCB가 사용되었습니다.

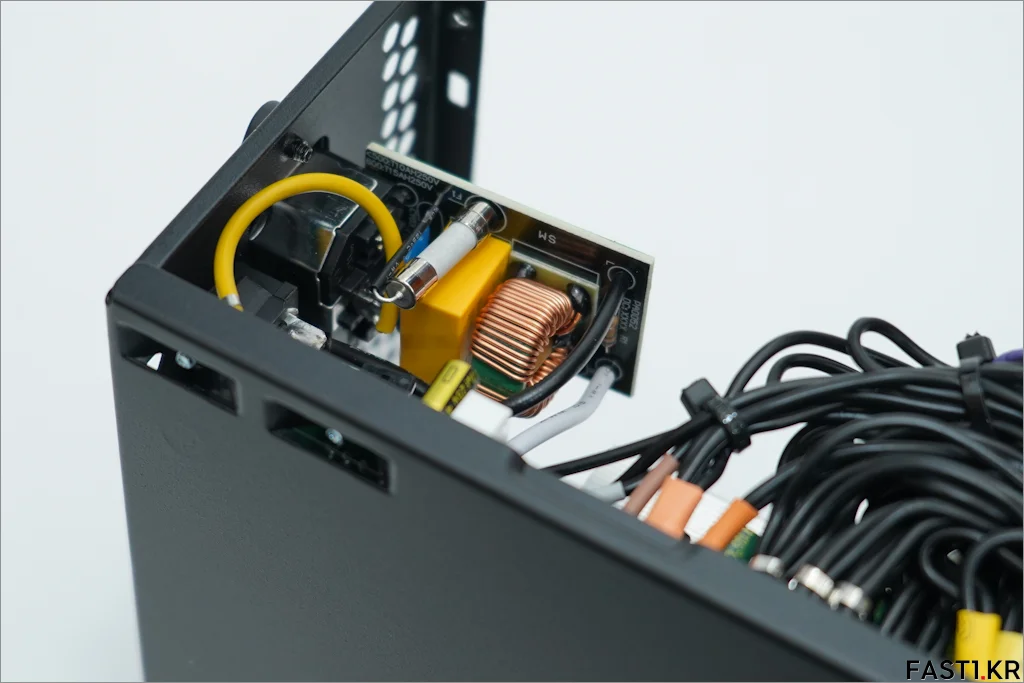

1차 필터링 스테이지는 보조 PCB를 통해 AC 커넥터 쪽에 위치하고 있습니다.

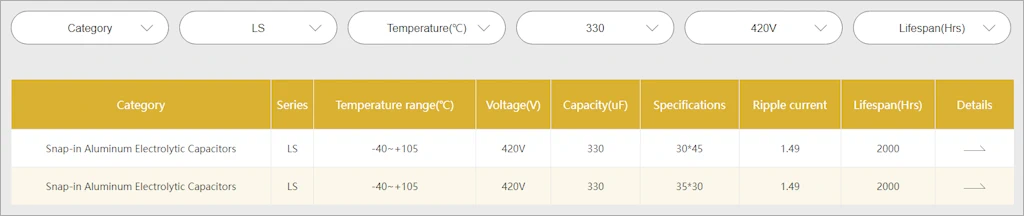

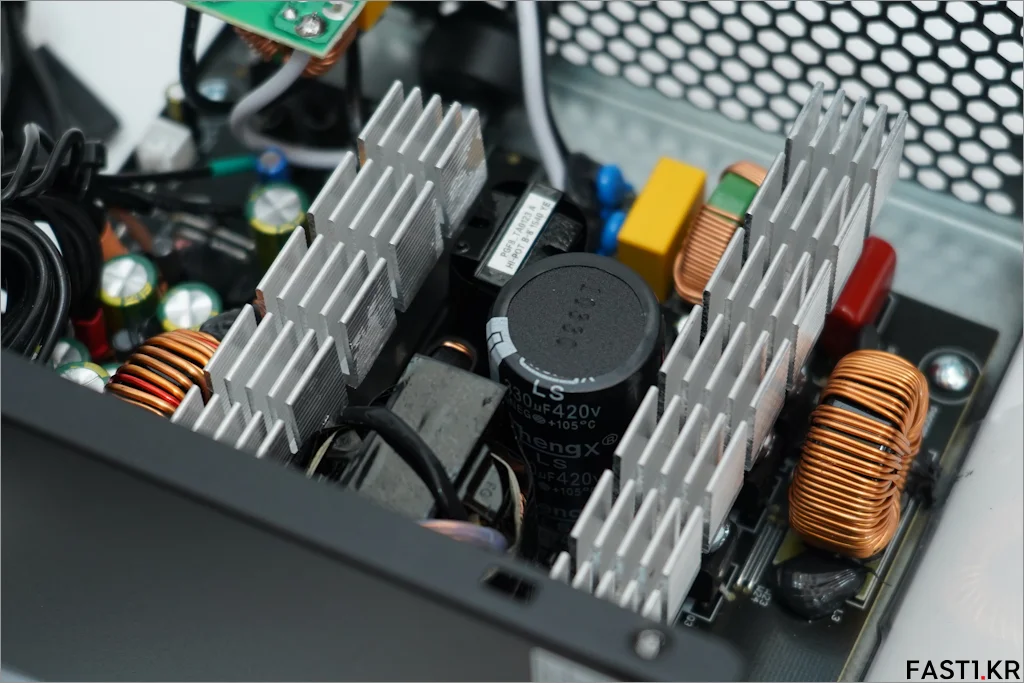

메인 정류 커패시터는 ChengX의 LS 시리즈 105℃, 2,000시간 스펙의 330uF 420V 제품이 사용되었습니다.
ChengX (Dongguan Chengxing Electronic Co., Ltd.)는 1998년 설립된 중국의 알루미늄 전해 커패시터 전문 제조사로 현재 1,000명 이상의 직원을 고용, 연간 35억 개의 커패시터를 출하하고 있다고 합니다.

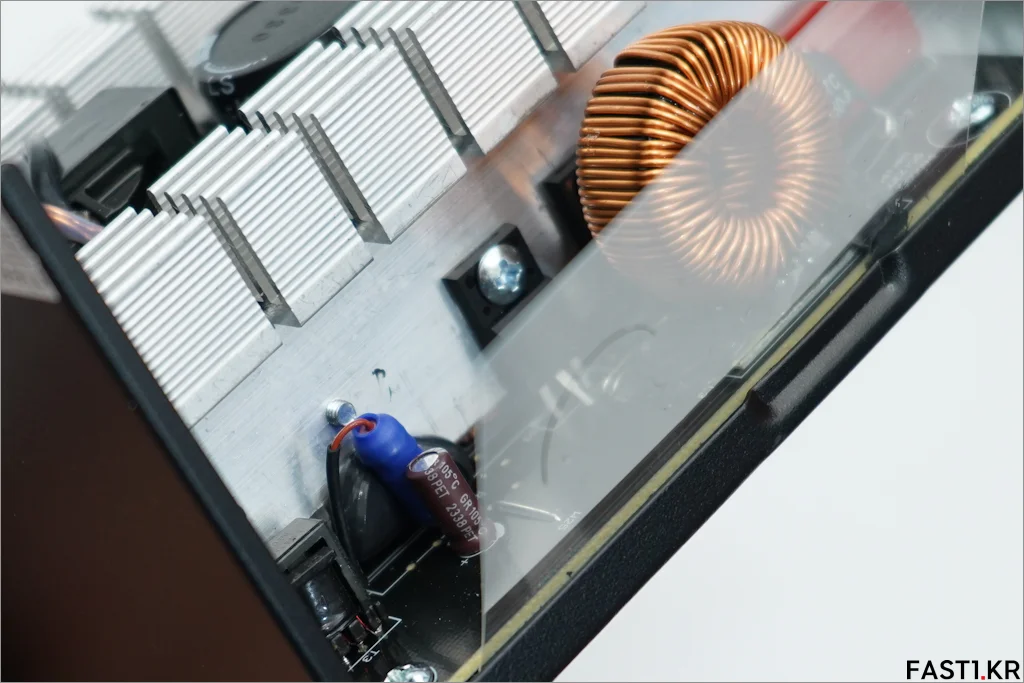

그 외 다른 커패시터도 105℃ 표기된 제품을 다수 찾아볼 수 있었습니다.
잘 알려진 일제 커패시터들은 아니지만 스펙만 잘 지켜준다면 과거 제품들이 주로 사용하던 85℃ 스펙의 커패시터나 알 수 없는 커패시터 구성에 비해서는 확실히 좋은 구성입니다.

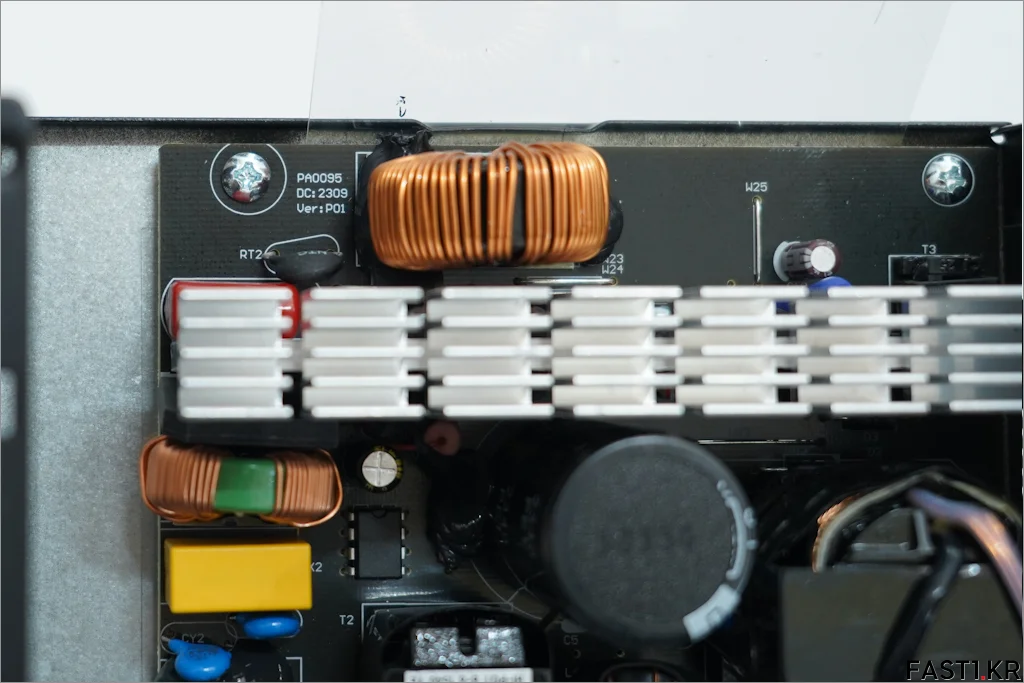

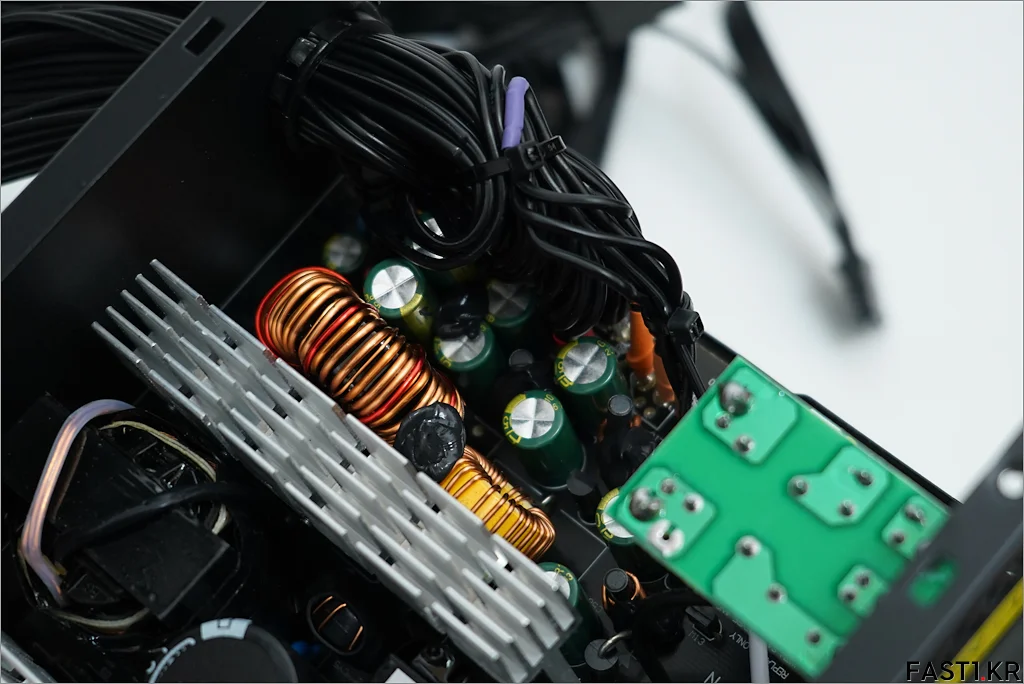

DC 출력 스테이지의 모습입니다. 위에서 봤을 때 납땜이나 마감 상태는 괜찮은 편이었습니다.
몬스타 가츠 ExtremeX FX600/FX700: 성능
성능 테스트에서는 제품의 효율과 전압 변동을 간단하게 측정해보았습니다.

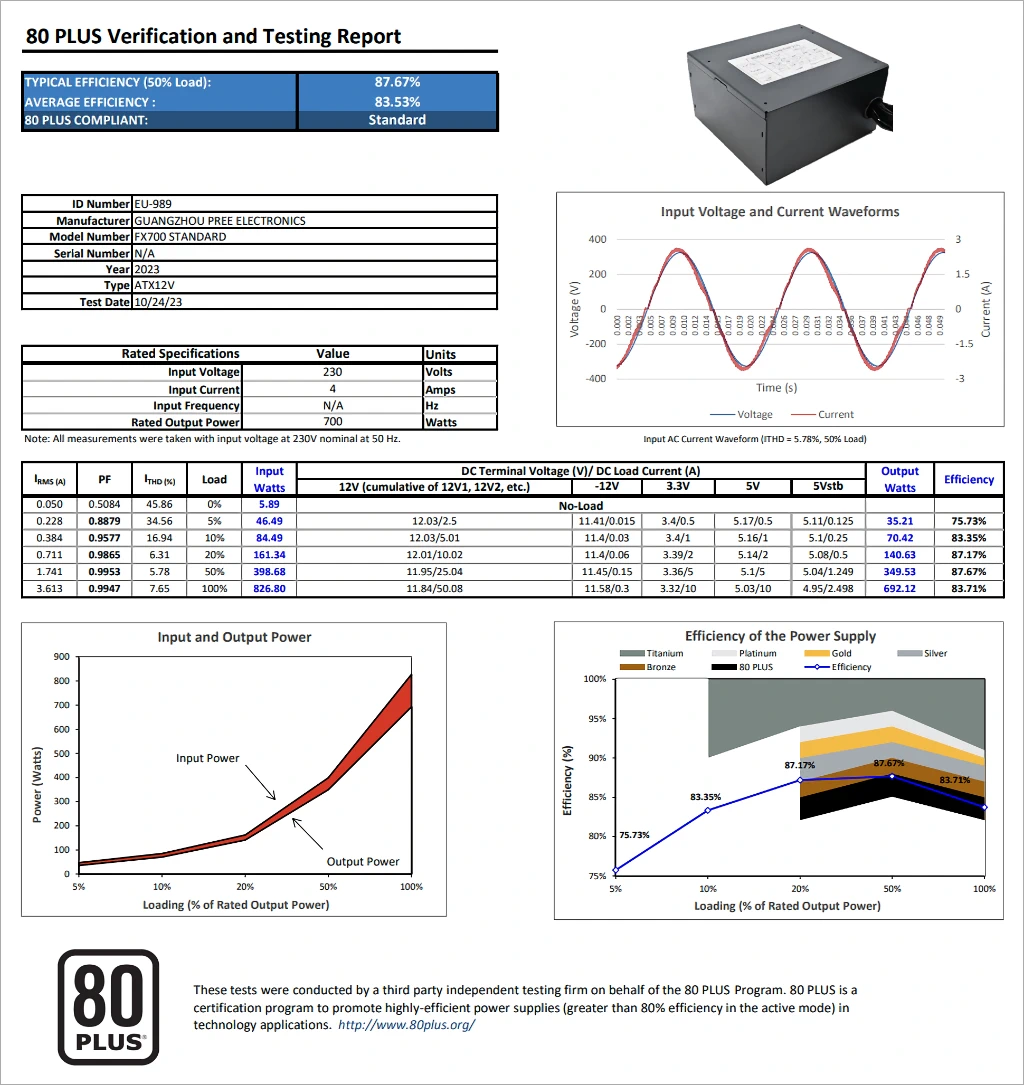

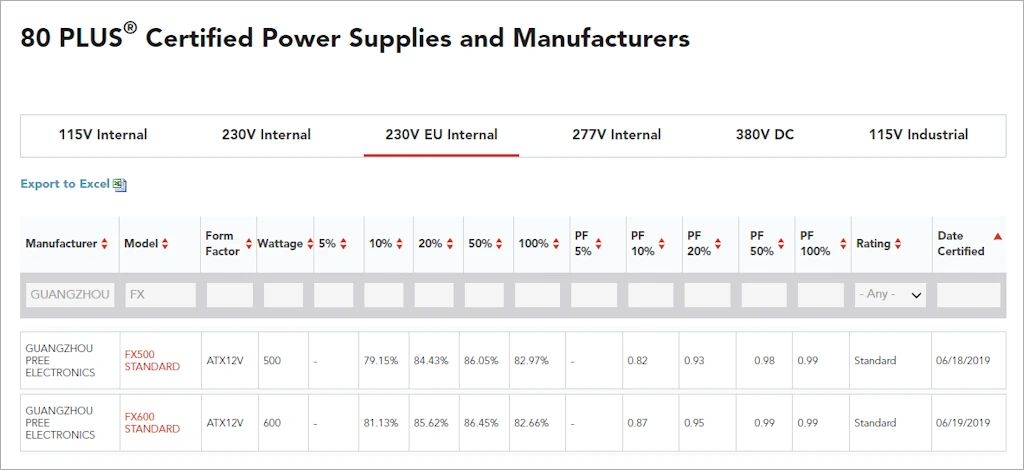

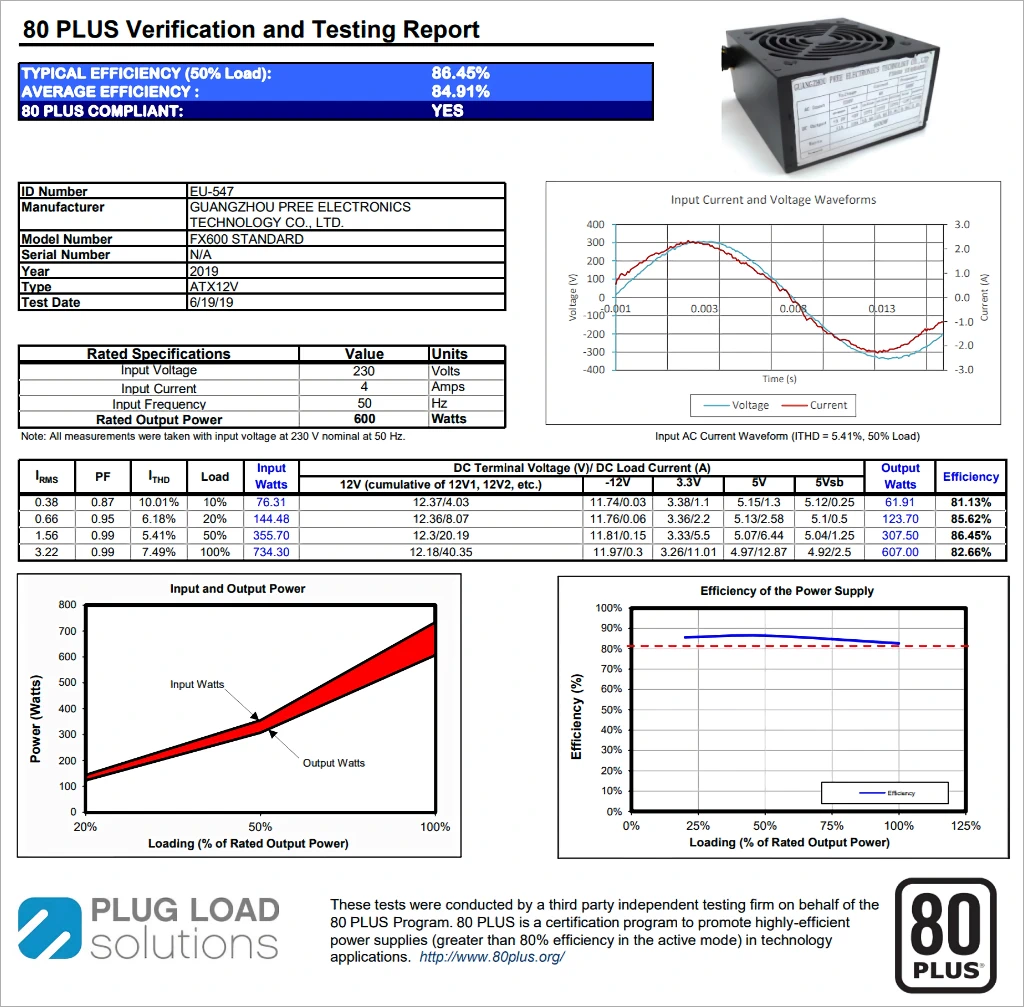

먼저 CLEAResult의 80 PLUS® STANDARD 230V EU 인증 테스트 결과입니다.
다음은 파워 매니저를 통해 실제 측정한 소비 전력과 예상 효율입니다.
테스트 시스템은 메인보드의 BIOS와 MSI 애프터버너의 전력 제한 옵션을 이용해 CPU와 그래픽 카드의 최대 소비 전력이 동일하게 유지될 수 있도록 설정했습니다.
12V 최대 출력: 850W (가용량의 100%)
실제 소비 전력: 452W (예상 효율: 약 91%, 예상 DC 출력: 약 411W – 12V 출력의 약 48%)
12V 최대 출력: 540W (가용량의 90%)
실제 소비 전력: 494W (예상 효율: 약 83%, 예상 DC 출력: 약 411W – 12V 출력의 약 91%)
12V 최대 출력: 630W (가용량의 90%)
실제 소비 전력: 490W (예상 효율: 약 84%, 예상 DC 출력: 약 411W – 12V 출력의 약 78%)
80 PLUS® STANDARD 230V EU 인증의 기준은 출력의 20%에서 82%의 효율, 출력 50%에서 85%의 효율, 출력100%에서 82%의 효율 이상을 제공해야 합니다.
몬스타 가츠 ExtremeX FX600과 FX700의 경우, 제가 사용 중인 제품과 실제 소비 전력을 비교해 봤을 때 예상 효율이 각각 12V 출력의 약 91%에서 약 83%의 효율, 12V 출력의 약 78%에서 약 84%의 효율로 기준을 만족하는 것으로 보입니다.

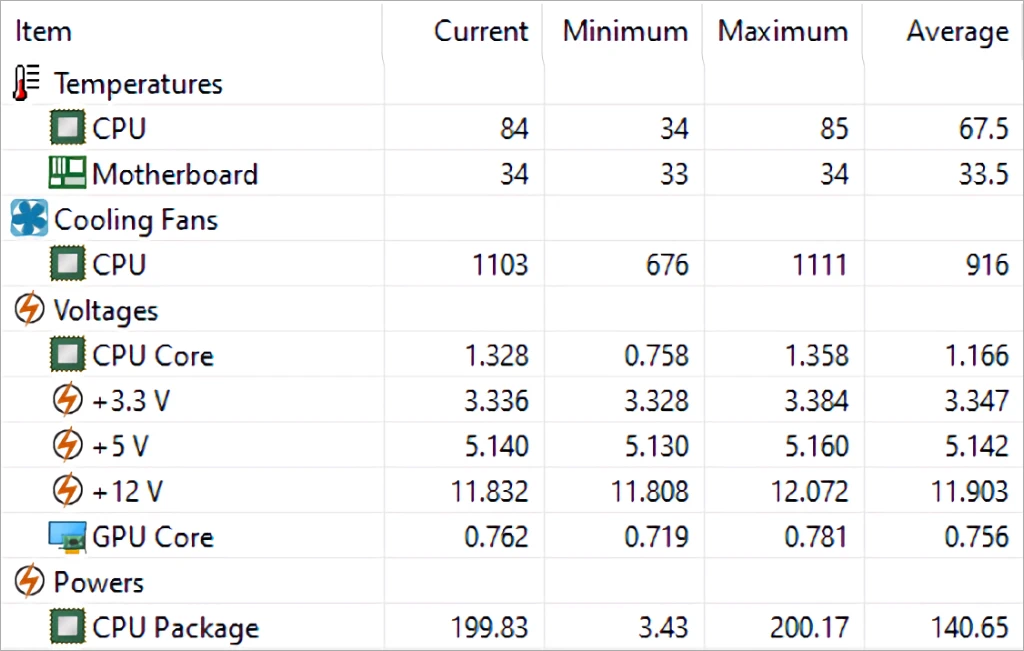

전압 변동 테스트 결과 몬스타 가츠 ExtremeX FX600과 FX700 모두 부하 시 약간의 전압 강하가 눈에 띄었으나, 인텔 ATX 규격의 요구 사항인 3.3V에서 ±5% (허용 전압: 3.14~3.47V), 5V에서 ±5% (허용 전압: 4.75~5.25V), 12V에서 +5%/-7% (허용 전압: 11.20~12.60V)는 문제 없이 충족했습니다.
몬스타 가츠 ExtremeX FX600/FX700: 소음
소음도 간단하게 측정해보았는데, 몬스타 가츠 ExtremeX FX600와 FX700은 부하 상태에서도 정숙하게 동작하는 것을 확인할 수 있었습니다.
두 제품 모두 대부분의 환경에서는 부하 상태에서 CPU 또는 그래픽 카드의 쿨러 소음에 묻히는 정도로 조용히 동작할 것으로 생각됩니다. 소음 비교를 위해 동영상 초반에 마우스 클릭 소음을 넣었으니 참고하시기 바랍니다.
몬스타 가츠 ExtremeX FX600/FX700: 평가
지금까지 몬스타기어에서 출시한 몬스타 가츠 ExtremeX FX600/FX700 80PLUS STANDARD 파워 서플라이 유닛에 대해 살펴보았습니다.
12V 싱글레일 설계로 고출력 그래픽 카드 사용에 유리하며, 다양한 보호회로를 통해 기본적인 안정성을 제공하고 있습니다. 또한 일본이나 대만의 유명 브랜드 제품은 아니지만, 105℃ 2,000시간 스펙의 커패시터를 사용하여 내구성, 제품의 수명에도 신경썼음을 확인할 수 있었습니다.
간단하게 제품을 테스트한 결과 성능이나 소음 면에서도 만족스러웠고, 특히 소음의 경우엔 고가의 하이엔드 모델과 비교해도 괜찮을 정도로 조용하게 동작하는 것이 인상적이었습니다. 다만, 인텔 ATX 스펙에는 부합하지만 부하 시 약간의 전압 강하가 확인된 부분은 다소 아쉬움이 있습니다.
몬스타 가츠 ExtremeX FX600/FX700는 CLEAResult의 80 PLUS STANDARD 230V EU 인증을 받은 모델로, 50% 부하에서 평균 86~87% 정도의 효율을 제공하며 정숙한 동작이 장점입니다. 아쉬운 부분도 있지만 저렴한 가격대에서 무난한 스펙을 갖춘, 조용하게 동작하는 가성비 보급형 제품을 찾는 분들에게 괜찮은 제품 중 하나라고 할 수 있겠습니다.
참고로 이 제품의 실제 제조사인 Guang Zhou PREE Electronics Technology Co., Ltd.에 대해서는 잘 알려진 바가 없는데, 국립전파연구원의 적합성평가 현황을 찾아보면 국내에도 ABKO, 썬루트 등의 유통사에서 약 20여 종 이상의 제품을 수입, 유통하고 있는 것을 확인할 수 있었습니다.
