오랜만에 소니 BC-QZ1 (NP-FZ100) 배터리 충전기를 사용하려다가 문제가 있는 것 같아 설명서를 찾아봤는데, 아쉽게도 한국어 지원 페이지가 존재하지 않아 설명서를 간단하게 정리해놓습니다.
이 글의 모든 내용은 공식 소니 배터리 충전기 설명서를 기반으로 다시 작성되었습니다.
목차

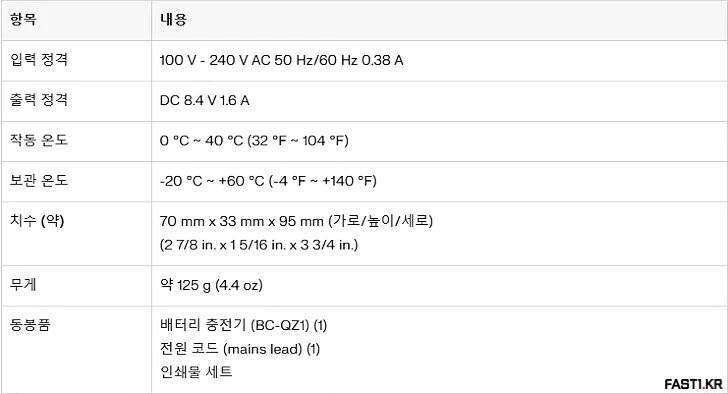

주요 사양
* 이 장치는 전 세계 전압 100~240V를 지원합니다.
* 전자식 변압기를 사용하지 마십시오. 오작동의 원인이 될 수 있습니다.
* 벽면 콘센트의 모양은 국가 및 지역에 따라 다릅니다. 출국 전에 확인하십시오.
* 전자식 변압기를 사용하지 마십시오. 오작동의 원인이 될 수 있습니다.
* 벽면 콘센트의 모양은 국가 및 지역에 따라 다릅니다. 출국 전에 확인하십시오.

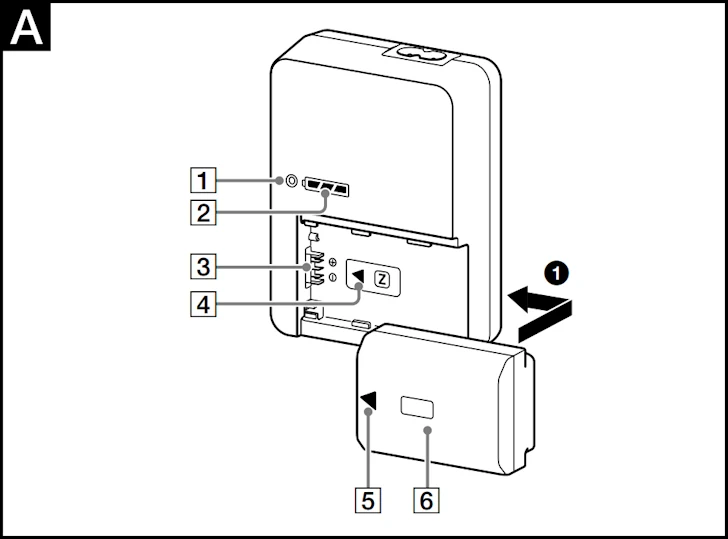

각 부분 명칭 (파츠 식별)
1. CHARGE 램프 (충전 표시등)
2. 충전 상태 표시 램프
3. 배터리 단자
4. 충전기 ▲ 표시
5. 배터리 ▲ 표시
6. 배터리 팩
7. 전원 코드
2. 충전 상태 표시 램프
3. 배터리 단자
4. 충전기 ▲ 표시
5. 배터리 ▲ 표시
6. 배터리 팩
7. 전원 코드
배터리 팩 충전
배터리 팩을 이 장치 (충전기)에 부착하여 충전합니다.
1. 배터리 팩을 부착하십시오. (그림 A-1 참조)
충전기의 ▲ 표시와 배터리의 ▲ 표시가 같은 방향을 향하도록 확인하십시오.

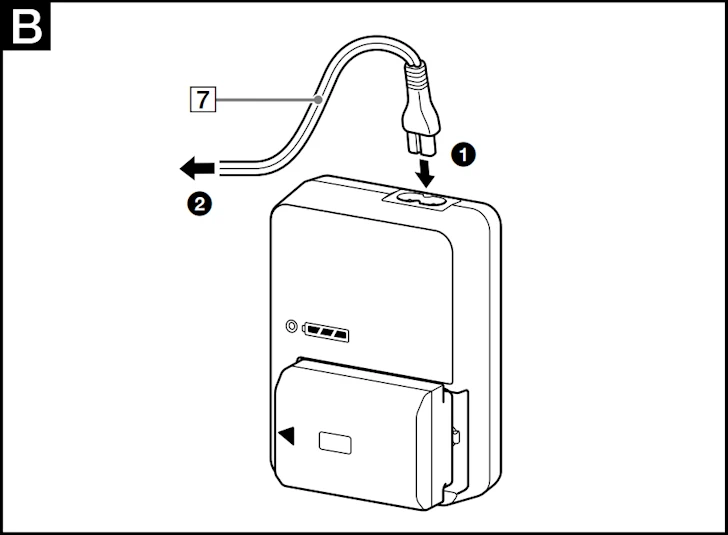

2. 전원 코드를 이 장치에 연결한 다음, 벽면 콘센트에 연결하십시오. (그림 B-1/2 참조)
* CHARGE 램프 (주황색)가 켜지고 충전이 시작됩니다.
* 배터리 팩이 90% 이상 충전되면 CHARGE 램프가 꺼집니다.
* 약 30분 정도 더 계속되면 충전 상태 표시 램프가 꺼집니다. (완전 충전 상태)
* 배터리 팩이 90% 이상 충전되면 CHARGE 램프가 꺼집니다.
* 약 30분 정도 더 계속되면 충전 상태 표시 램프가 꺼집니다. (완전 충전 상태)
참고
* 배터리 팩을 잡고 이 장치를 들어 올리지 마십시오.
* 배터리 팩이 이 장치에 부딪히지 않도록 주의하십시오.
* 배터리 팩을 부착하거나 제거할 때 손가락이 끼지 않도록 주의하십시오.
* 배터리 팩이 이 장치에 부딪히지 않도록 주의하십시오.
* 배터리 팩을 부착하거나 제거할 때 손가락이 끼지 않도록 주의하십시오.
배터리 팩 분리
부착할 때와 반대 방향으로 밀어서 배터리 팩을 분리하십시오.

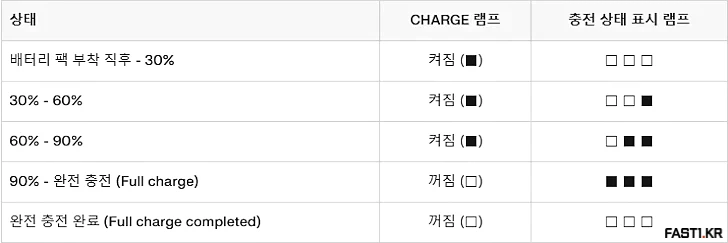

충전 상태 확인
충전 상태 표시 램프를 통해 대략적인 충전 상태를 확인할 수 있습니다. (□: 꺼짐, ■: 켜짐)
* 충전 상태 표시 램프와 표의 퍼센트는 대략적인 가이드입니다.
* 실제 상태는 주변 온도나 배터리 팩의 상태에 따라 다를 수 있습니다.
* 실제 상태는 주변 온도나 배터리 팩의 상태에 따라 다를 수 있습니다.
* CHARGE 램프가 켜지지 않으면, 배터리 팩이 이 장치에 단단히 부착되었는지 확인하십시오.
* 완전히 충전된 배터리 팩을 장착하면, CHARGE 램프가 한 번 켜졌다가 꺼집니다.
* 오랫동안 사용하지 않은 배터리 팩은 충전하는 데 평소보다 시간이 더 오래 걸릴 수 있습니다.
* 완전히 충전된 배터리 팩을 장착하면, CHARGE 램프가 한 번 켜졌다가 꺼집니다.
* 오랫동안 사용하지 않은 배터리 팩은 충전하는 데 평소보다 시간이 더 오래 걸릴 수 있습니다.
충전 시간
다음 표는 완전히 방전된 배터리 팩의 충전 시간을 보여줍니다.
* 빈 배터리 팩을 충전하는 데 걸리는 대략적인 시간입니다.
* 충전 시간은 배터리 팩의 상태나 주변 온도에 따라 다를 수 있습니다.
* 방전된 빈 배터리 팩을 주변 온도 25°C (77°F)에서 이 장치를 사용하여 충전할 때의 시간입니다.
* 배터리 수명에 대한 자세한 내용은 사용 기기의 사용 설명서를 참조하십시오.
* 충전 시간은 배터리 팩의 상태나 주변 온도에 따라 다를 수 있습니다.
* 방전된 빈 배터리 팩을 주변 온도 25°C (77°F)에서 이 장치를 사용하여 충전할 때의 시간입니다.
* 배터리 수명에 대한 자세한 내용은 사용 기기의 사용 설명서를 참조하십시오.
충전 온도
* 충전 온도 범위는 0°C ~ 40°C (32°F ~ 104°F)입니다.
* 배터리 효율을 극대화하기 위한 권장 충전 온도는 10°C ~ 30°C (50°F ~ 86°F)입니다.
* 배터리 효율을 극대화하기 위한 권장 충전 온도는 10°C ~ 30°C (50°F ~ 86°F)입니다.
문제 해결
CHARGE 램프가 깜박이면 다음 차트를 확인하십시오.
CHARGE 램프는 두 가지 방식으로 깜박입니다.
* 천천히 깜박임: 1.5초 간격으로 켜졌다 꺼졌다를 반복함
* 빠르게 깜박임: 0.15초 간격으로 켜졌다 꺼졌다를 반복함
* 빠르게 깜박임: 0.15초 간격으로 켜졌다 꺼졌다를 반복함
취해야 할 조치는 CHARGE 램프가 깜박이는 방식에 따라 다릅니다.
CHARGE 램프가 천천히 깜박이는 경우
* 충전이 일시 중지된 상태입니다. 이 장치는 대기 상태(standby state)입니다.
* 실내 온도가 적정 온도 범위를 벗어나면 충전이 자동으로 중단됩니다.
* 실내 온도가 적정 범위로 돌아오면 CHARGE 램프가 켜지고 충전이 재개됩니다.
* 권장 충전 온도는 10°C ~ 30°C (50°F ~ 86°F)입니다.
* 실내 온도가 적정 온도 범위를 벗어나면 충전이 자동으로 중단됩니다.
* 실내 온도가 적정 범위로 돌아오면 CHARGE 램프가 켜지고 충전이 재개됩니다.
* 권장 충전 온도는 10°C ~ 30°C (50°F ~ 86°F)입니다.
CHARGE 램프가 빠르게 깜박이는 경우
다음 상황 중 하나에서 처음으로 배터리 팩을 충전할 때 CHARGE 램프가 빠르게 깜박일 수 있습니다. 이 경우 배터리 팩을 장치에서 분리했다가 다시 장착하여 충전하십시오.
* 배터리 팩을 오랫동안 방치했을 때
* 배터리 팩을 카메라에 장착한 채로 오랫동안 방치했을 때
* 구입 직후
* 배터리 팩을 카메라에 장착한 채로 오랫동안 방치했을 때
* 구입 직후
CHARGE 램프가 계속해서 빠르게 깜박인다면 충전 중인 배터리 팩을 제거한 다음, 같은 배터리 팩을 다시 단단히 부착하십시오.
CHARGE 램프가 다시 깜박일 경우 다른 배터리 팩을 장착해 보십시오. 다시 깜박인다면 문제는 이 장치 (충전기)에 있습니다. 다시 깜박이지 않고 충전 시간이 지나서 램프가 꺼진다면, 문제는 처음 설치했던 배터리 팩에 있습니다.
