오늘 살펴볼 제품은 애즈락 (ASRock)에서 출시하고 디앤디컴 (DNDCOM)에서 유통하는 마이크로 ATX (Micro-ATX) 폼팩터 규격의 보급형 메인보드 ASRock B460M PRO4 디앤디컴입니다. 합리적인 가격에 균형 잡힌 기능으로 Non-K 프로세서와 잘 어울리는 제품이죠.
인텔은 매니아, 게이머를 위한 K 시리즈 CPU와 Z490 칩셋 메인보드 발매에 이어 일반 사용자를 위한 Non-K 시리즈 CPU와 H470/B460/H410를 발매하며 10세대 코어 프로세서 플랫폼을 완성했습니다.
ASRock B460M PRO4는 보급형 제품이지만 이전 세대 동급 모델에 비해 강력해진 9+1 페이즈의 전원부를 갖추고 있으며, 폴리크롬 RGB 기능 적용으로 메인보드 측면에서 기본적인 RGB 효과를 제공합니다. 또한 Base Frequency Boost (BFB) 기술을 이용해 보다 높은 성능을 기대해 볼 수도 있습니다.
목차
ASRock B460M PRO4 디앤디컴: 스펙
– 인텔 LGA 1200 소켓
– 10세대 인텔 코어/펜티엄 골드/셀러론 프로세서 지원
– 오버클러킹 미지원
– 인텔 B460 칩셋
– DDR4 메모리 슬롯 4개, 최대 128 GB 지원 (32 GB x 4)
– DDR4-2133/2666/2933 지원 (CPU 및 메모리에 따라 다름)
– 오버클러킹 미지원
– PCIe 3.0 x16 슬롯: 2개 (x16 or x16/x4)
– PCIe 3.0 x1 슬롯: 1개
– 타입 2230 Wi-Fi/BT 모듈용 M.2 소켓 (Key E)
– 2-Way AMD CrossFire 지원
– NVIDIA SLI 미지원
– 인텔 UHD 그래픽스 통합 CPU 사용 시 통합 그래픽 기능 지원
– 그래픽 출력 포트: DisplayPort, HDMI, D-Sub(VGA)
– SATA 6 Gb/s 포트: 6개
– M.2 슬롯: 2개 (PCIe 및 SATA 공용 1개, PCIe 전용 1개)
* M.2_2 SATA 사용 시 SATA3_0 비활성화
– USB 3.2 Gen 1 포트: 7개 (후면 패널 타입-A 4개/타입-C 1개)
– USB 2.0 포트: 4개 (후면 패널 2개)
– 리얼텍 ALC1200 7.1채널 HD 오디오 코덱 (SNR: 110 dB)
– ELNA 오디오 커패시터 사용
– 인텔 I219-V 1Gbps 랜 컨트롤러
– 다국어 지원 AMI UEFI BIOS
– 128Mb (16MB) Flash ROM
– Micro ATX 폼팩터
– 24.4 x 22.9cm
– 사용 설명서, 빠른 설치 가이드
– 드라이버 DVD
– SATA 6Gb/s 케이블 (2개)
– M.2 스탠드오프 1개, M.2 나사 3개
– 마이크로소프트 윈도우 10 (64-비트) 지원
– KC 인증: R-R-ASR-B460MPRO4
– 무상보증기간: 3년
– 유통사: (주)디앤디컴
– 연락처: 02-702-1358
ASRock B460M PRO4 디앤디컴: 패키지

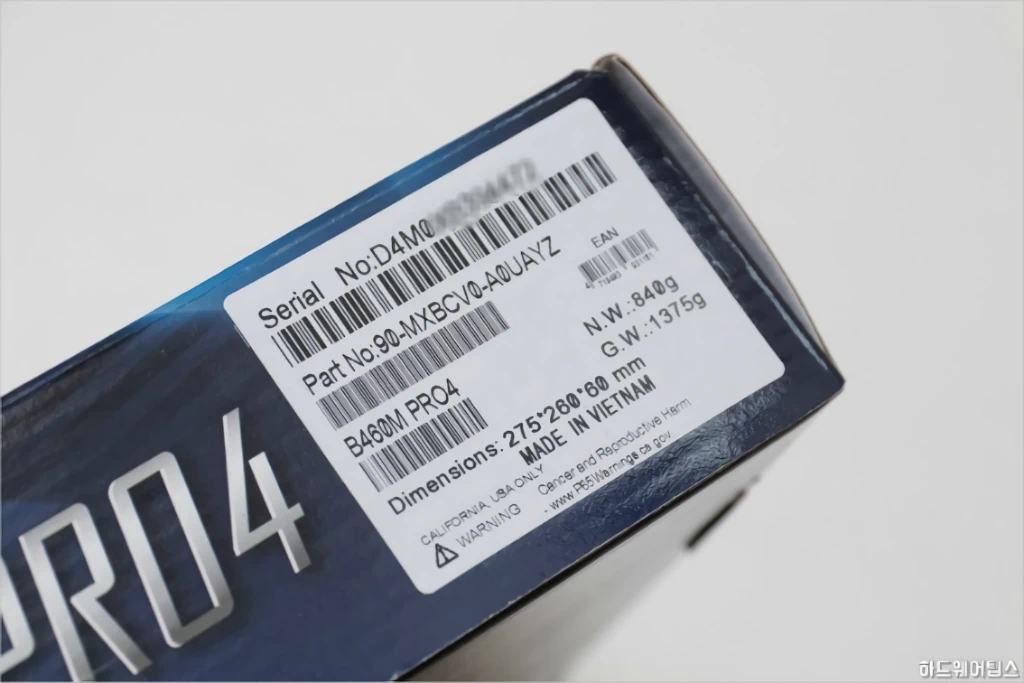

애즈락 B460M PRO4는 박스의 이미지는 달라졌지만 기존 패키지 스타일은 그대로 유지하고 있습니다.
애즈락의 국내 공식 유통사 중 하나인 디앤디컴.
디앤디컴의 ‘다이나믹 케어 서비스’는 구매 후 1년 내 제품 불량 시 CJ대한통운을 통한 왕복 택배비 지원, 서비스 후 2개월 내 재불량 발생 시 서비스 기간 2개월 추가 연장(최대 6개월), 3개월 내 메인보드의 소켓/슬롯 파손 시 1회 무상 처리, 대행사인 CS이노베이션의 서비스에 불만족 시 직접 중재 등의 서비스를 제공합니다.
지난 세대까지는 제품명이 B460M PRO4/DND와 같은 형태로 표기되어 유통사 구분이 가능했는데, 이번 세대부터는 접미사가 빠진 것을 보니 유통사와 관계 없이 단일 패키지로 유통되는 것 같습니다. 인증도 유통사가 아닌 제조사가 받는다면 비용 절감도 생각해볼 수 있겠네요.

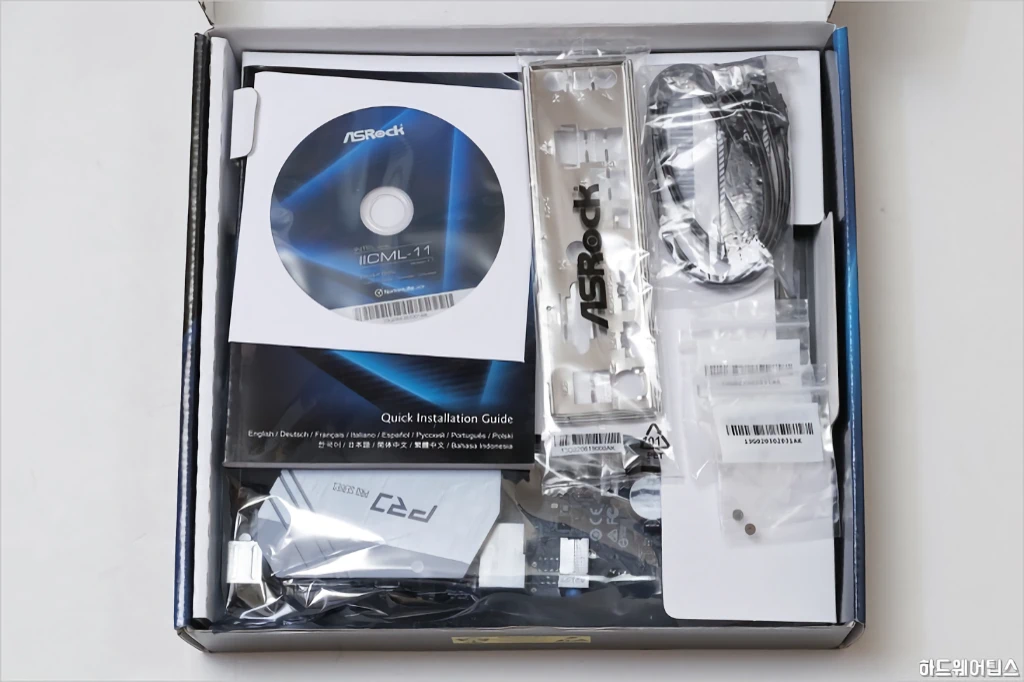

액세서리 구성은 다음과 같습니다.
* 사용 설명서, 빠른 설치 가이드
* 드라이버 DVD
* SATA 6 Gb/s 케이블 (2개)
* M.2 스탠드오프 1개, M.2 나사 3개

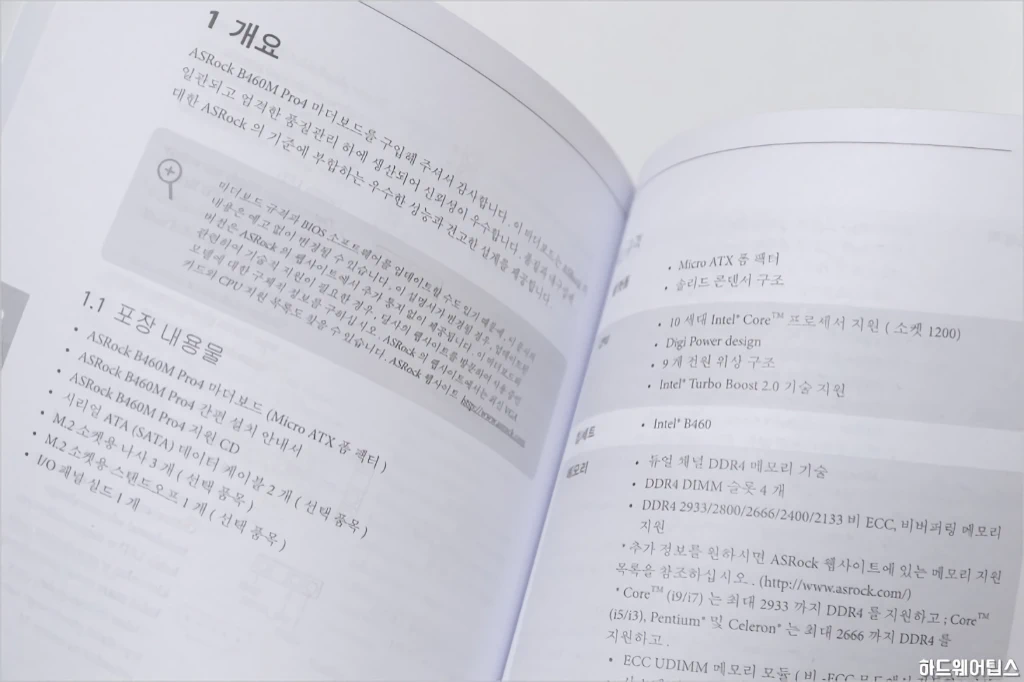

한국어가 포함된 다국어 사용설명서가 제공됩니다.

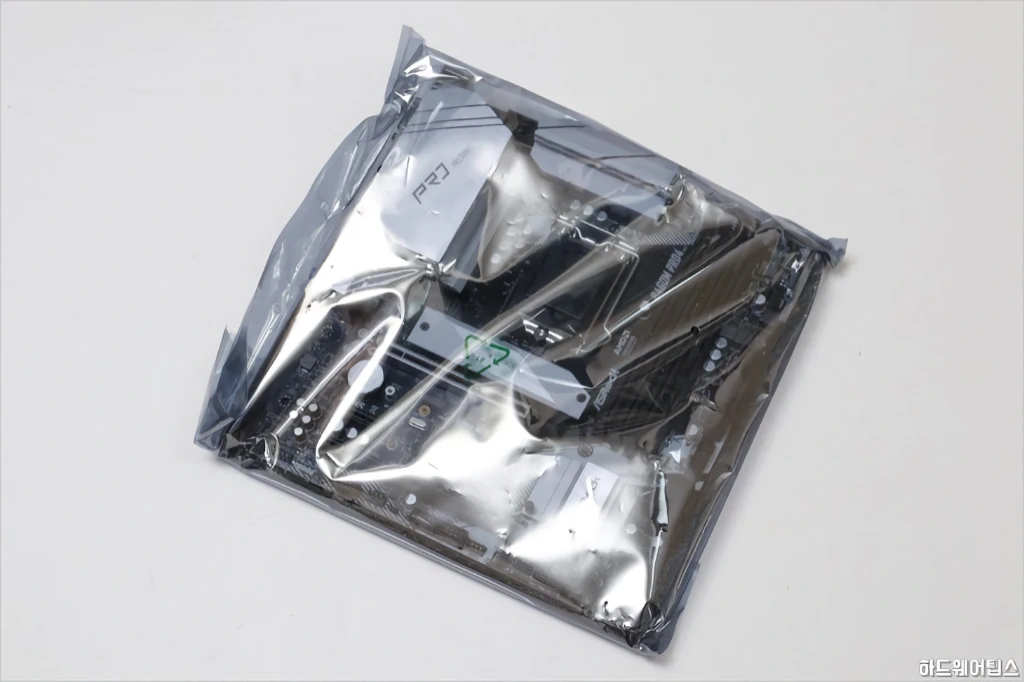

메인보드 본품은 정전기 비닐 및 충격으로부터 보호를 위한 스펀지로 포장되어 있습니다.
ASRock B460M PRO4 디앤디컴: 디자인

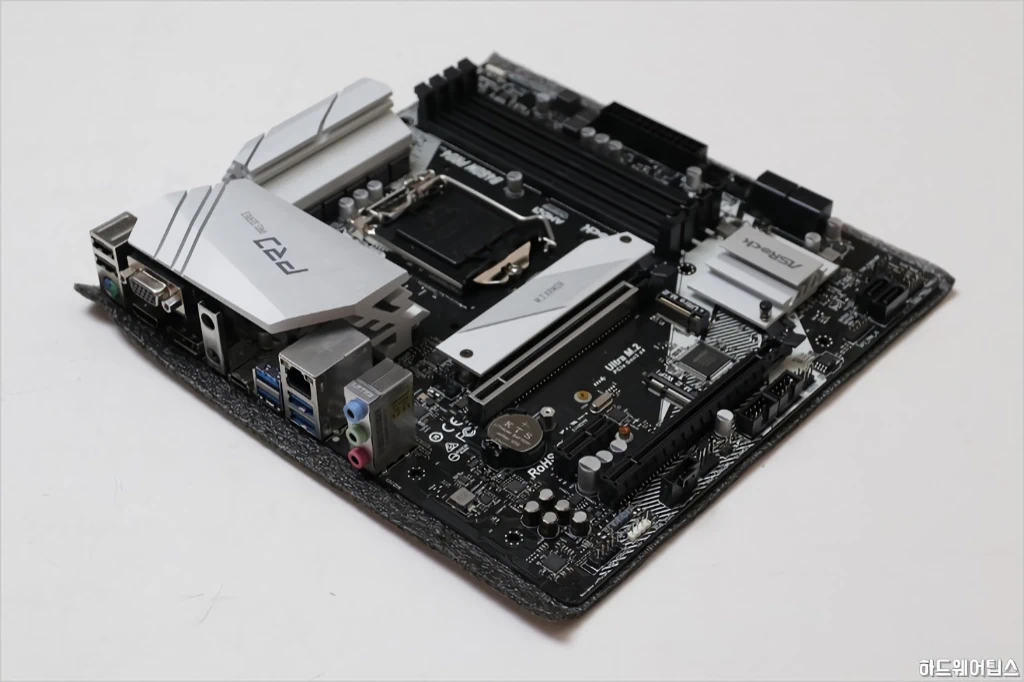

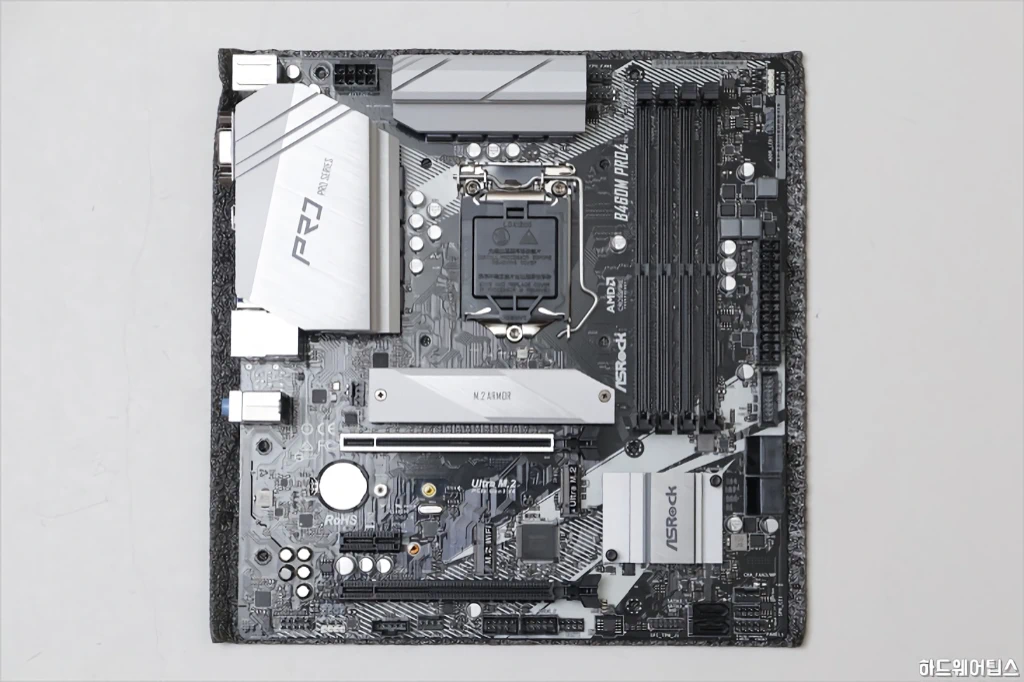

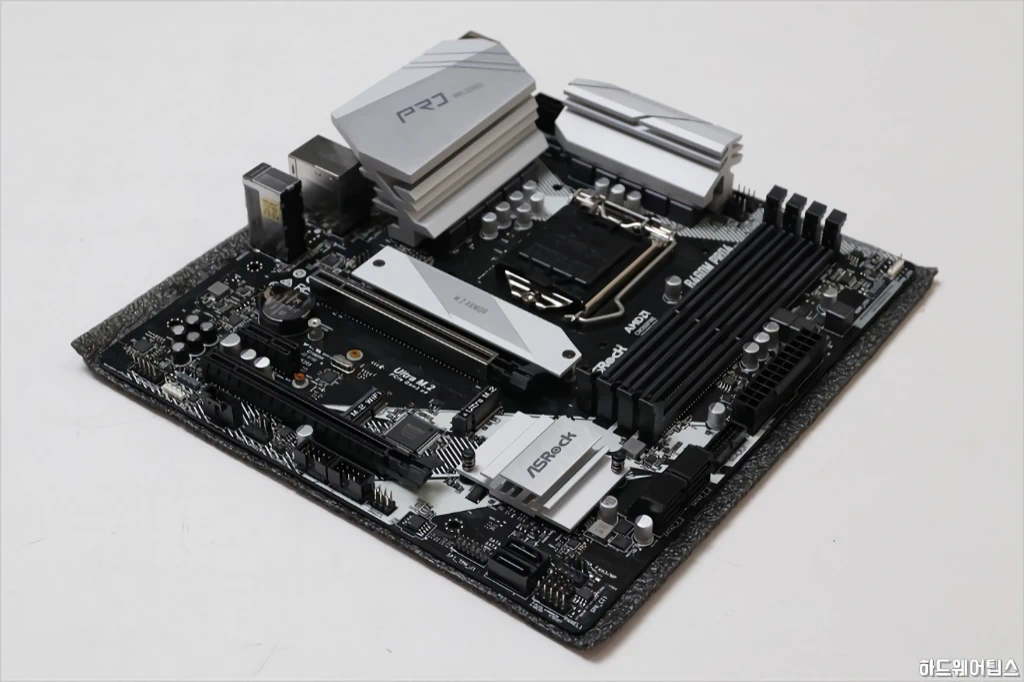

ASRock B460M PRO4는 블랙 & 화이트 컨셉의 깔끔한 외형을 지니고 있습니다.
폼 팩터는 마이크로 ATX 규격으로 일반적인 케이스라면 모두 설치가 가능합니다.

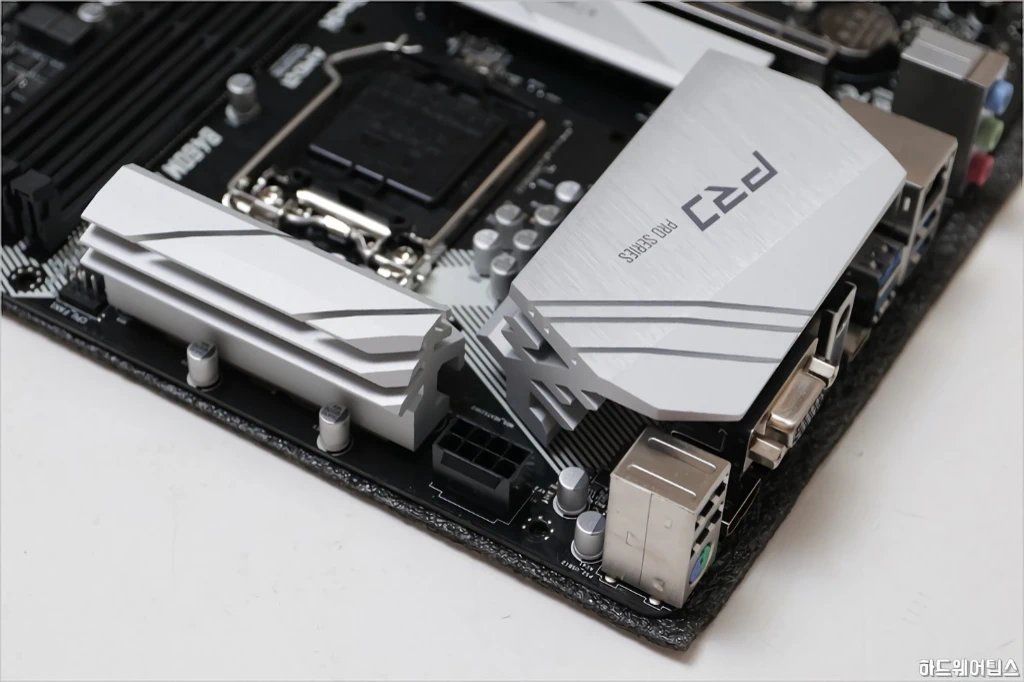

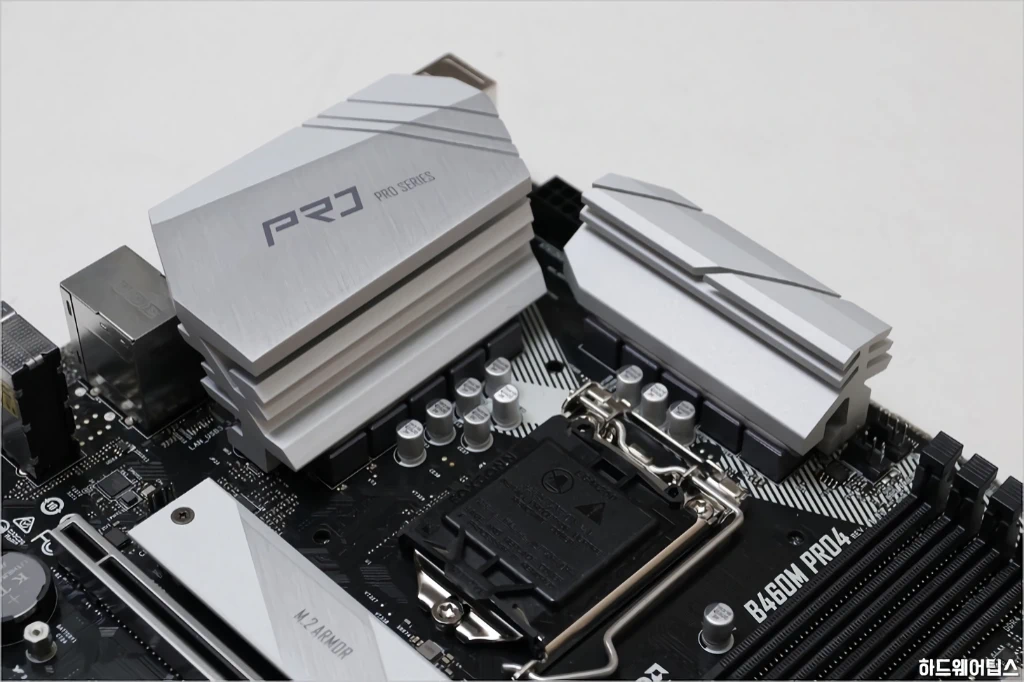

더욱 크고 묵직해진 대형 XXL 알루미늄 합금 전원부 방열판이 눈에 띕니다.
요즘엔 전원부 방열판 자체가 I/O 아머의 역할을 겸하게 디자인하는 것이 트렌드가 되어가는데 ASRock B460M PRO4도 이에 편승하는 듯합니다.

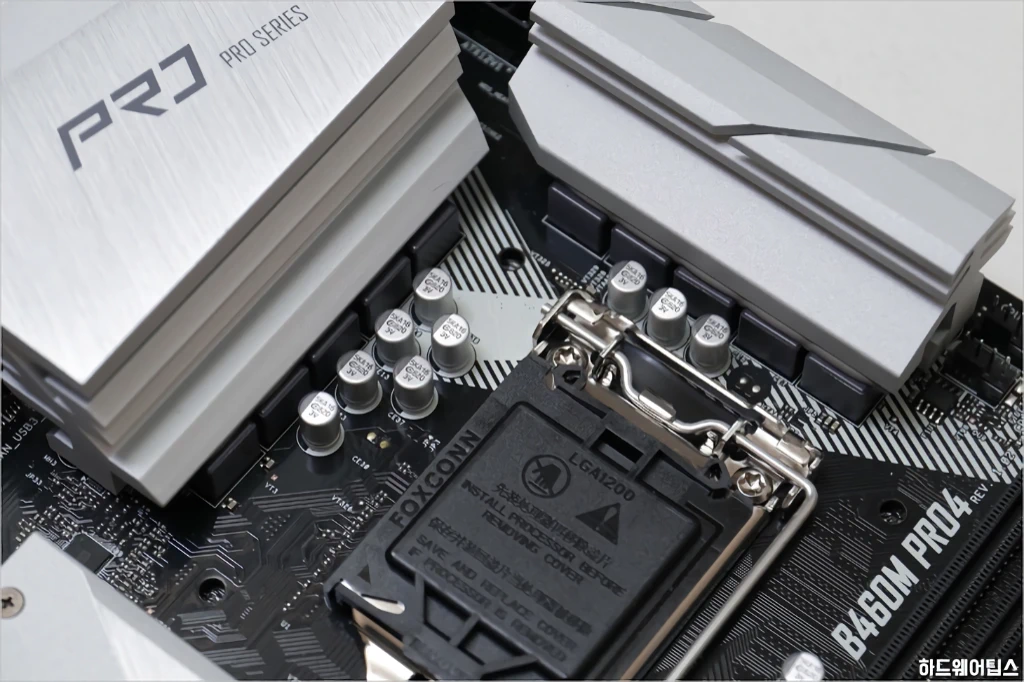

전원부는 uPI Semiconductor의 uP9521P 디지털 PWM 컨트롤러로 제어됩니다.
페이즈를 구성하고 있는 모스펫은 Sinopower의 SM4336(65A)/SM4337(55A)이며, APAQ/APCON의 5K 시리즈 알루미늄 솔리드 커패시터와 50A급 프리미엄 초크가 사용되었습니다.

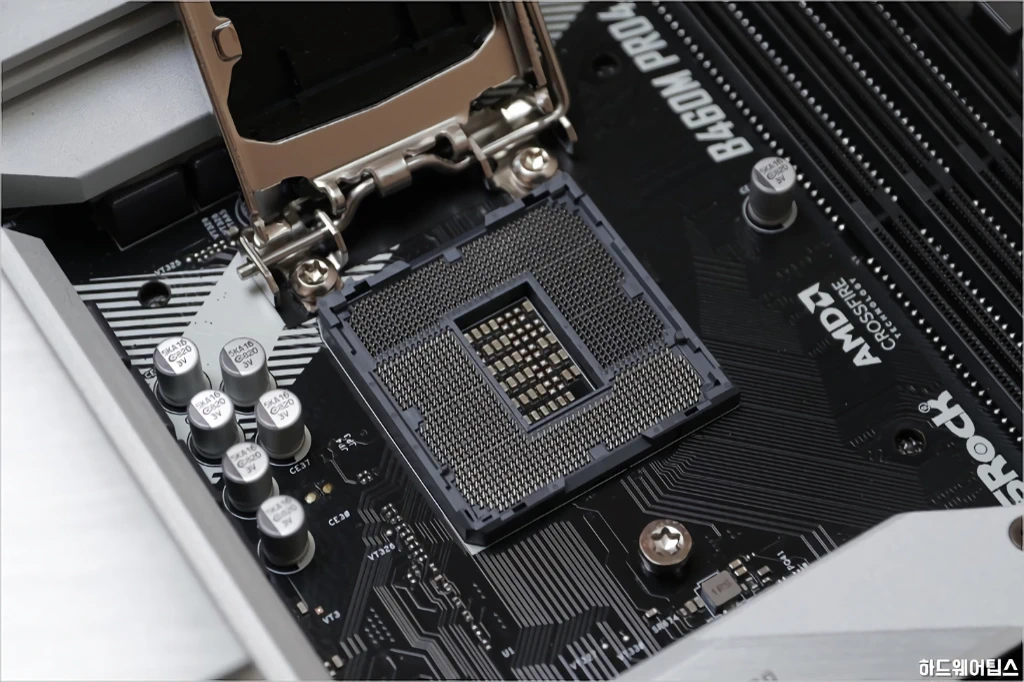

10세대 인텔 코어 프로세서는 LGA1200으로 소켓 규격이 변경되어 다음에 출시될 11세대 코어 프로세서를 사용할 수 있지만 기존 (9세대 및 이전) 제품과는 호환되지 않습니다.
전원부 부근에 위치한 8핀 보조 전원 커넥터는 필수적으로 연결해야 합니다.

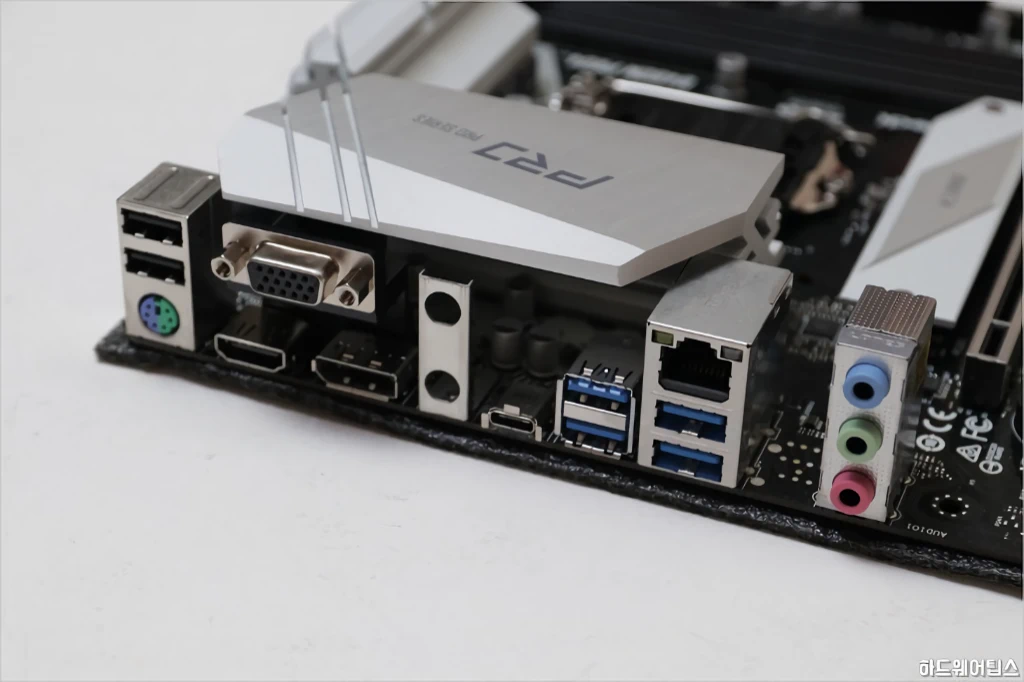

후면 패널(리어/백 패널) 입출력부는 USB 2.0 포트 2개, PS/2 콤보 포트, HDMI 포트, DP 포트, D-Sub 포트, USB 3.1 Gen 1 타입-C 포트, USB 3.1 Gen 1 타입-A 포트 4개, 인텔 기가비트 이더넷 포트, HD 오디오 커넥터로 구성되어 있습니다.
와이파이/블루투스 모듈 안테나 설치를 위한 가이드가 장착되어 있으며, 통합 디스플레이 출력은 트리플 모니터 구성을 지원하지만, 코어 i7-10700KF와 같은 ‘F’ 시리즈 제품은 통합 그래픽을 사용할 수 없습니다.

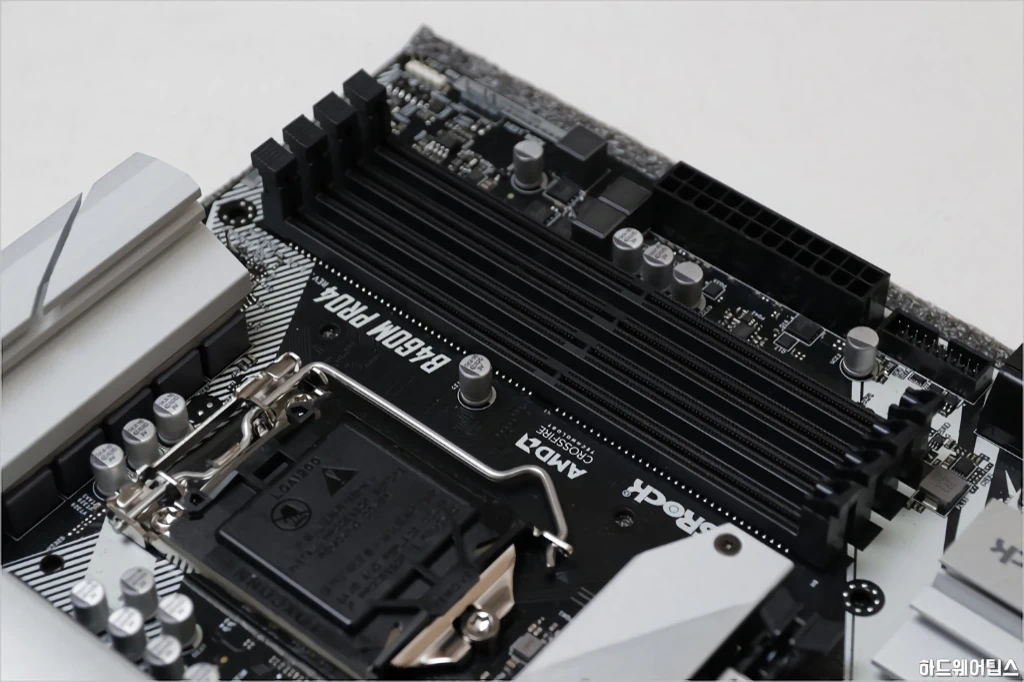

4개의 메모리 슬롯을 제공하여 최대 128GB 구성이 가능합니다. 지원하는 최고 속도는 CPU에 따라 다르며 코어 i7, i9급 프로세서를 장착 시 최고 DDR4-2933까지 사용이 가능합니다.
그래픽 카드를 장착하는 1번 PCIe 슬롯은 무거운 그래픽 카드도 안정적으로 지지할 수 있도록 ‘스틸 슬롯’이 적용되어 내구성이 향상되었습니다.

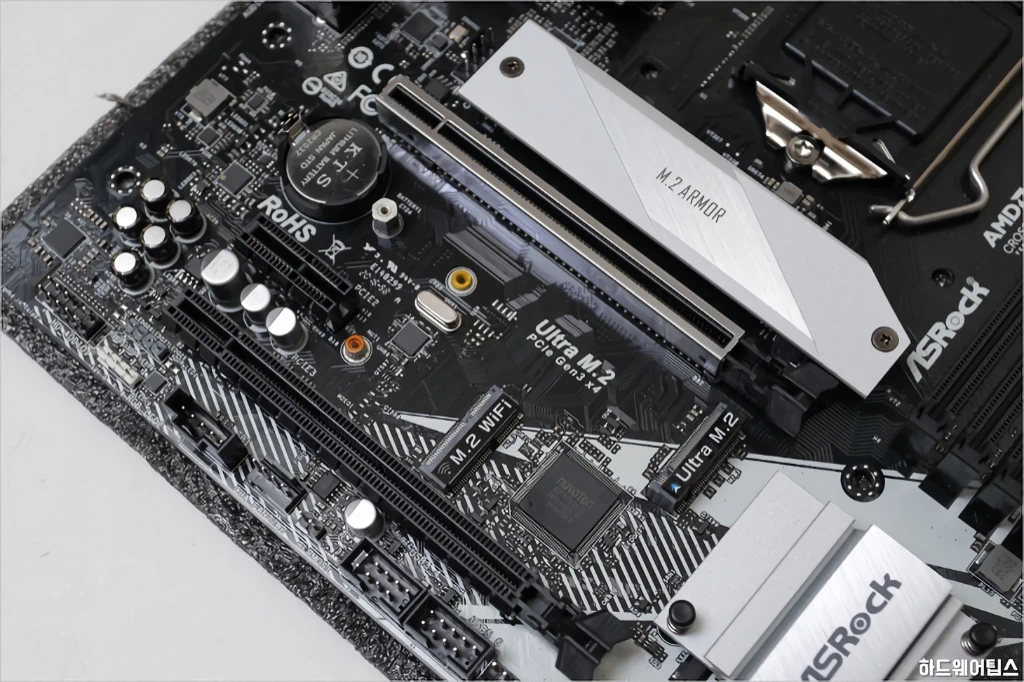

확장 슬롯은 PCIe 3.0 x16 슬롯 2개 (싱글 구성 시 x16, 듀얼 구성 시 x16 + x4)와 PCIe 3.0 x1 슬롯 1개 (Flexible 슬롯)로 구성되어 있으며, 상하로 울트라 M.2 슬롯 2개 (PCIE 3.0 전용 1개, PCIE 및 SATA 공용 1개), Wi-Fi/블루투스 모듈을 위한 M.2 소켓 (Key E)을 찾아볼 수 있습니다.

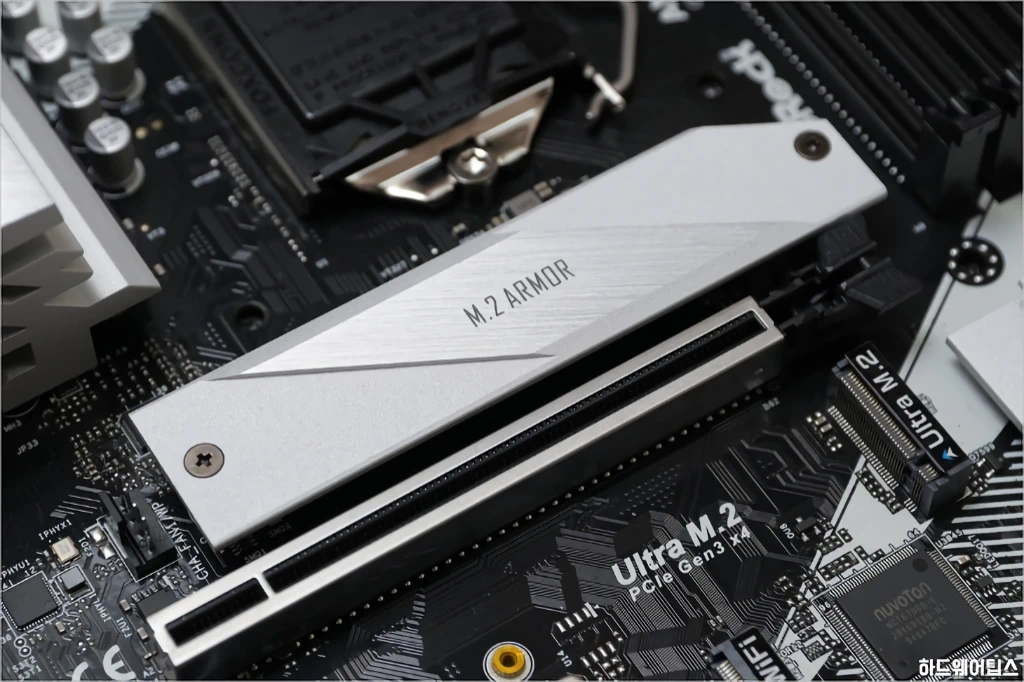

고성능 M.2 SSD는 장시간 부하 시 발열로 인해 성능이 하락하게 됩니다. 이를 막기 위해 상단의 울트라 M.2 슬롯에는 방열판 역할을 하는 M.2 아머가 적용되어 있습니다.

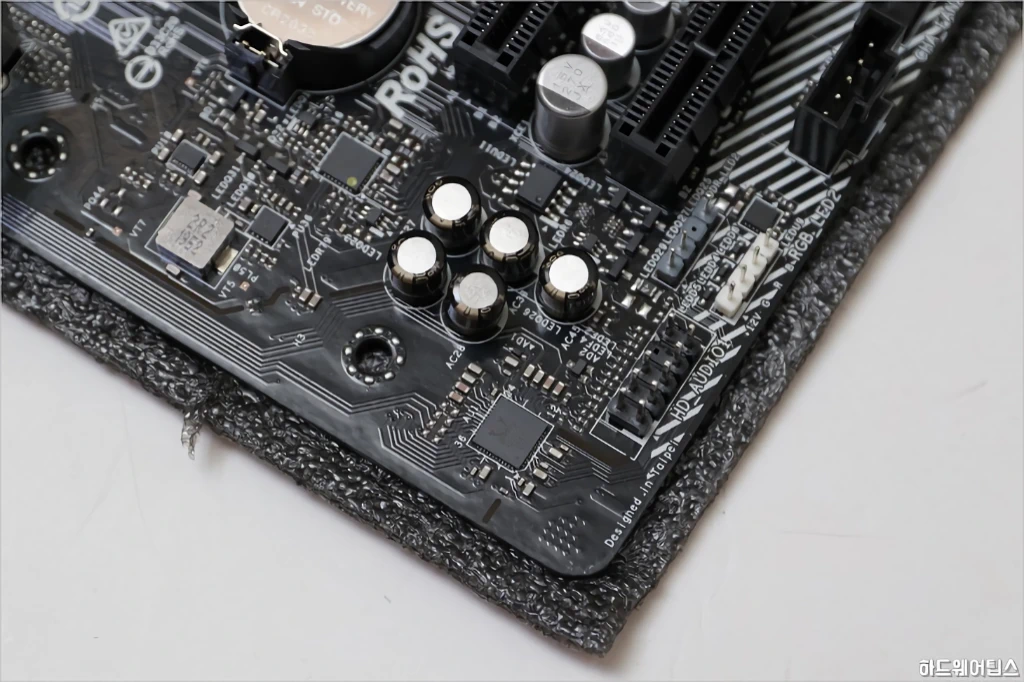

오디오 회로는 노이즈를 줄이기 위해 독립적으로 구성되어 있으며, 리얼텍 ALC1200 HD 오디오 코덱 (SNR 110 dB)과 ELNA 오디오 커패시터가 사용되었습니다.
Realtek ALC1220에 비해서는 약간 부족한 스펙이지만 ALC892(SNR 95 dB)를 사용하던 이전 세대 모델에 비해서는 확실히 개선되었다고 볼 수 있습니다. 또한 나히믹(Nahimic) 음장 효과를 지원하여 사용자가 원하는 취향에 가까운 소리로 튜닝도 가능합니다.

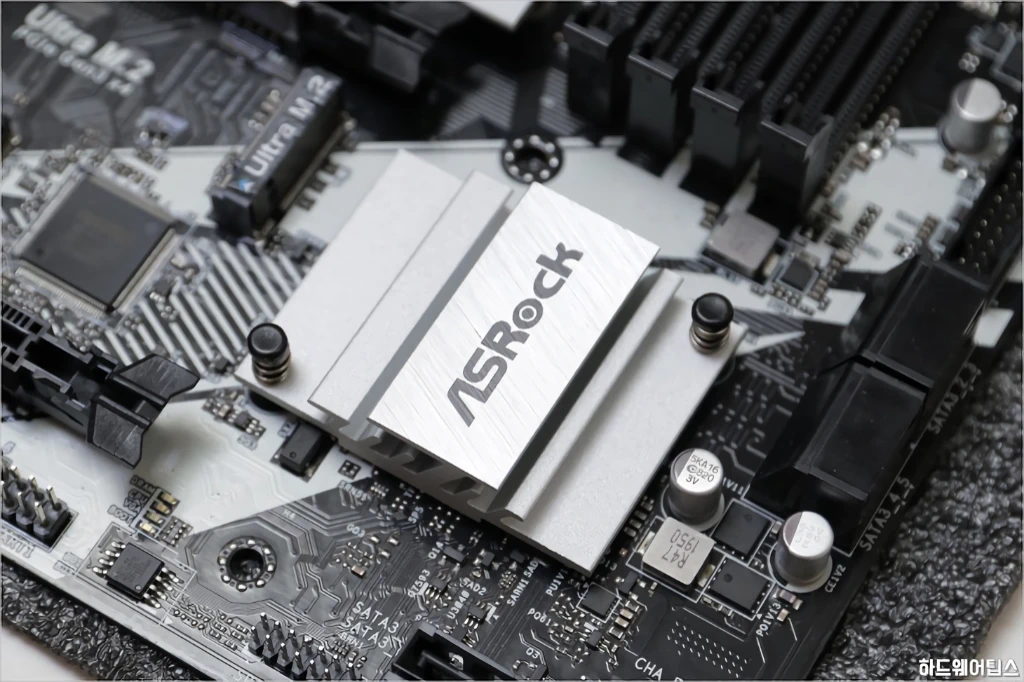

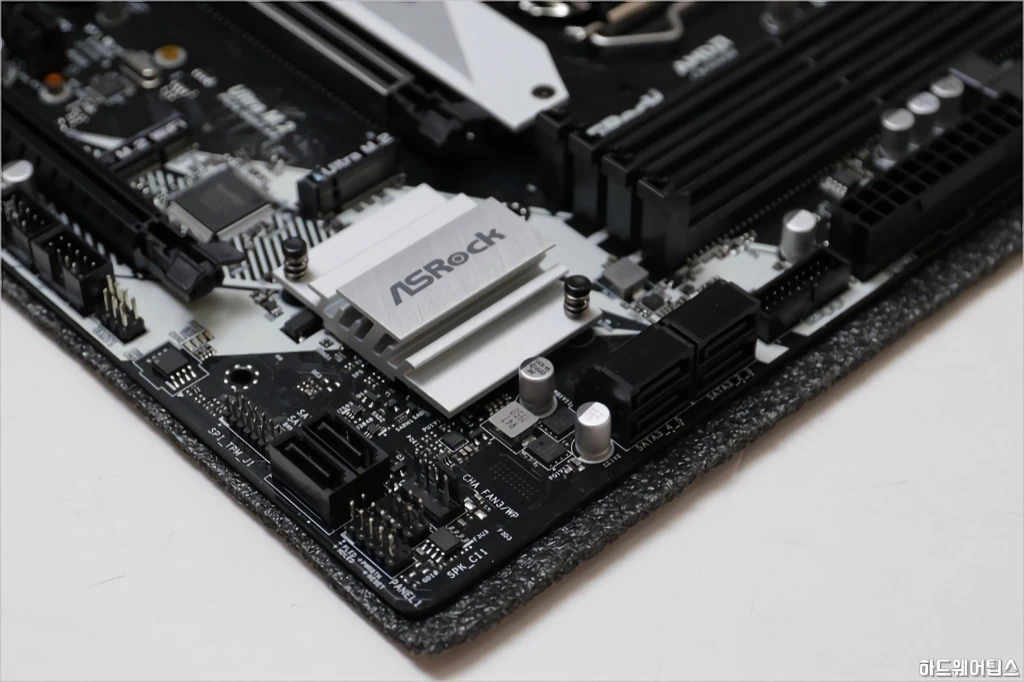

전용 방열판이 사용된 B460 칩셋 주변에는 SATA 포트 및 각종 헤더를 찾아볼 수 있습니다.

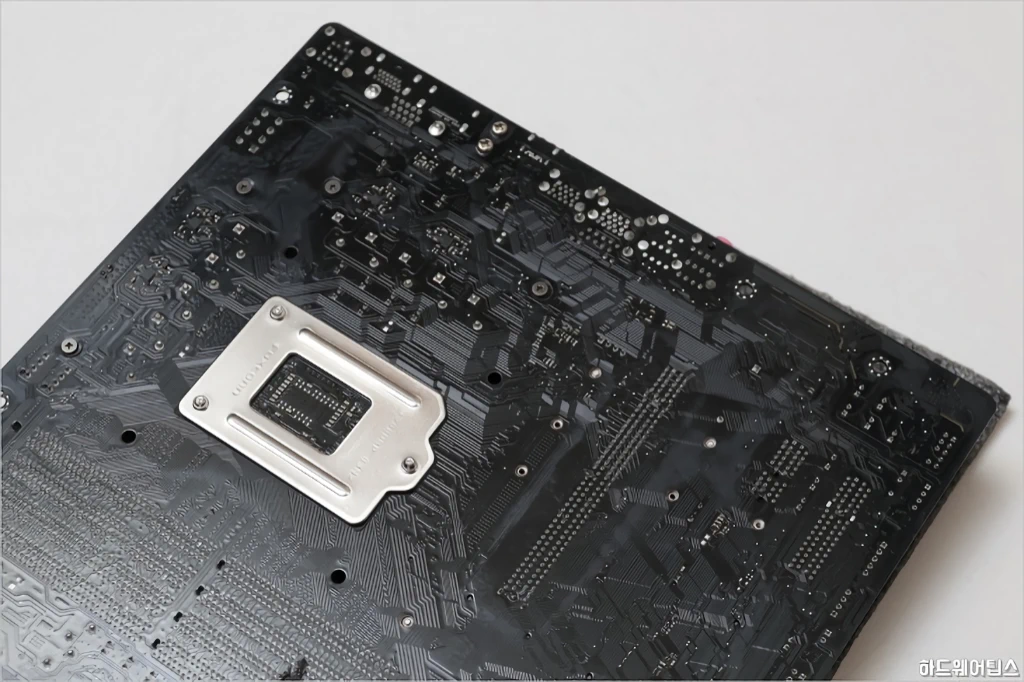

깔끔하게 정리되어 있는 PCB 후면의 모습입니다.
ASRock B460M PRO4 디앤디컴: RGB LED

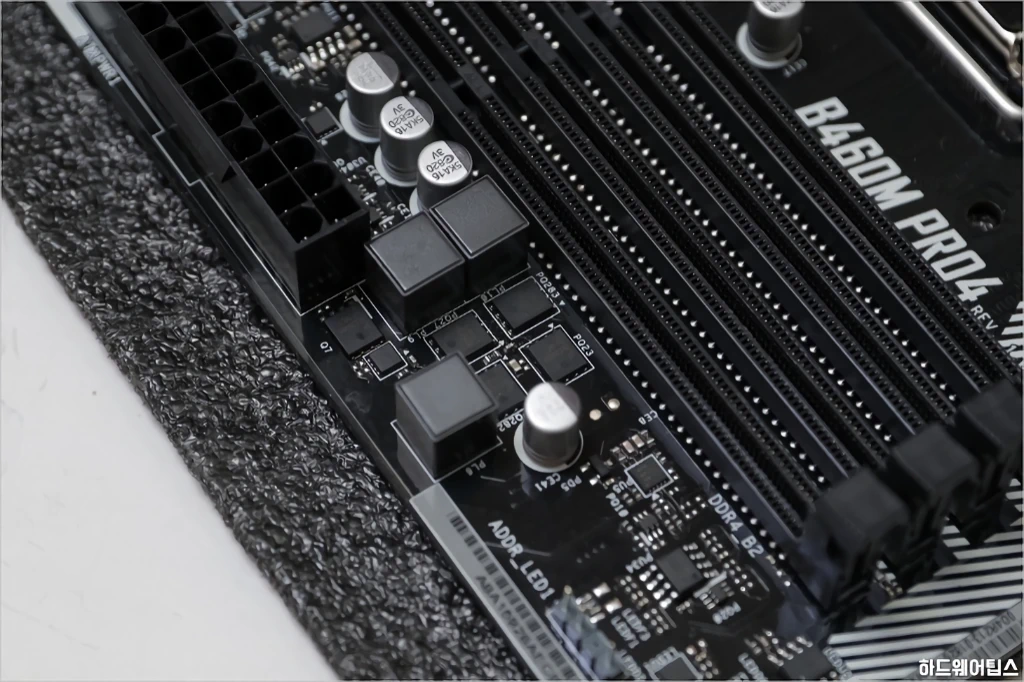

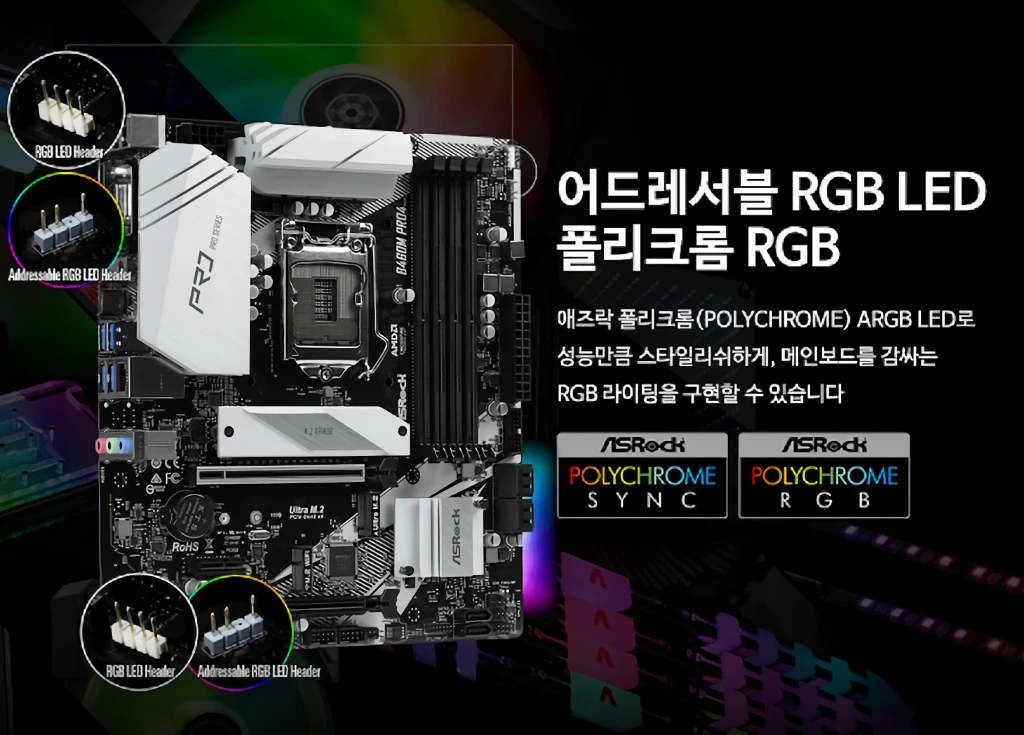

ASRock B460M PRO4 디앤디컴에는 기존에 중고급형 위주로 지원하던 폴리크롬 RGB를 지원합니다. RGB 지원 장치를 헤더에 연결해 사용할 수 있고, 또한 메인보드 우측 하단 뒷면에 설치되어 있는 LED를 통해 별도의 액세서리가 없어도 기본적인 RGB 효과를 누릴 수 있습니다.
* The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
* The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
개인적으로 애즈락 제품이 타사의 제품보다 조명 기술 제어 편의성에서 우위에 있다고 생각하는 부분인데, 별도의 소프트웨어를 설치하지 않고도 BIOS를 통해 RGB 조명을 제어할 수 있습니다.
ASRock B460M PRO4 디앤디컴: UEFI BIOS

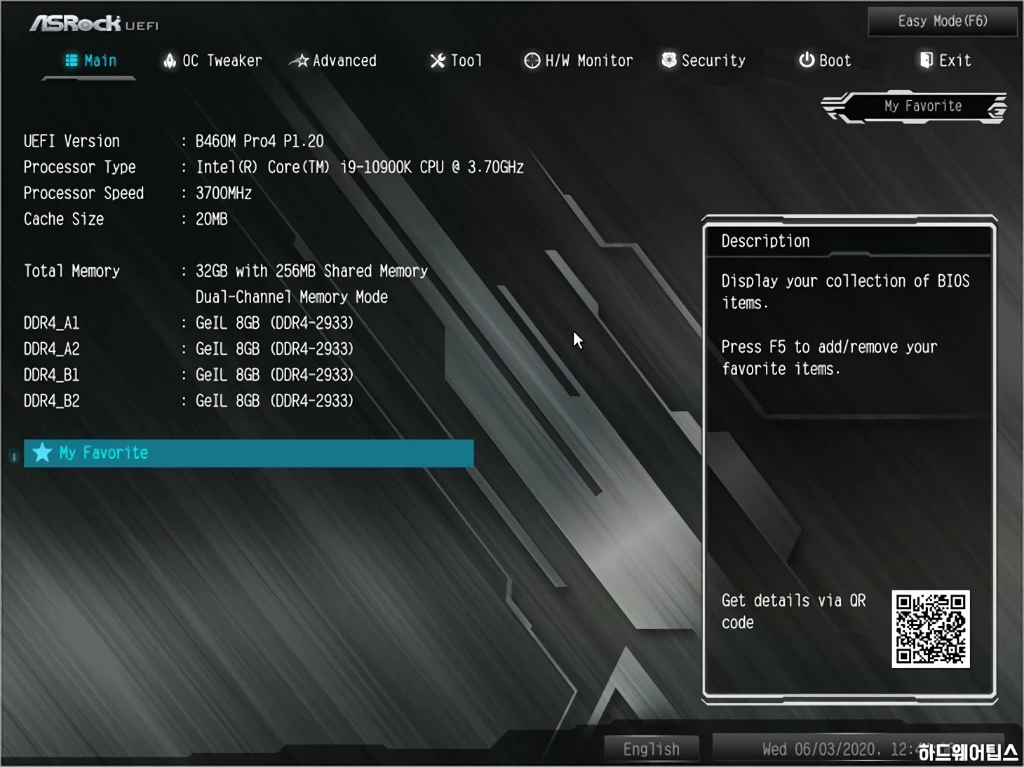

어드밴스 (Advance) 모드의 초기화면입니다. (F6 키를 눌러 모드 변경이 가능합니다.) 전체적인 UI는 변경되지 않았고 기존 세대와 동일해 친숙한 느낌을 줍니다.
BIOS 버전은 리뷰 작성일 기준 최신인 P1.20이며, 사용된 CPU는 인텔 코어 i9-10900K입니다. 메모리는 게일의 DDR4-3200을 풀 뱅크 (4개)로 장착했는데, 메인보드가 지원하는 최고 속도인 DDR4-2933으로 하향 동작하는 것을 볼 수 있습니다.)

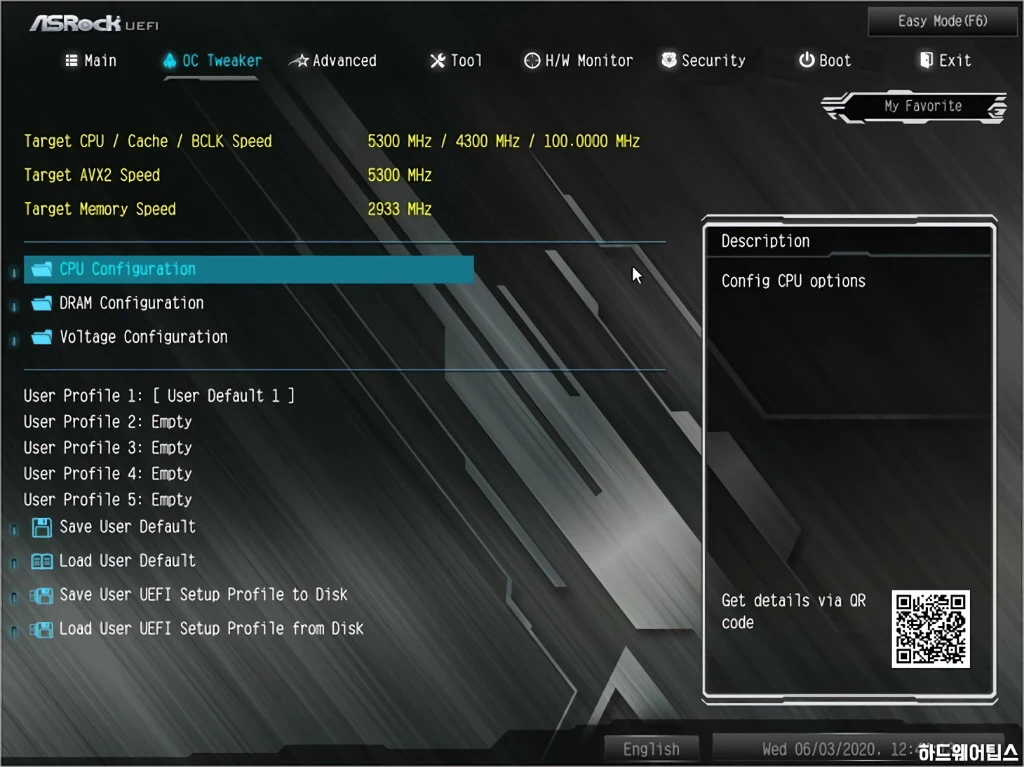

[OC Tweaker] 탭의 모습입니다.
오버클러킹을 위한 기능들이 정리되어 있는데 사실 B460 메인보드에서 큰 의미는 없는 메뉴죠. 다만 Non-K 프로세서를 장착 시에는 최상단에 Base Frequency Boost (BFB)라는 옵션이 추가됩니다.

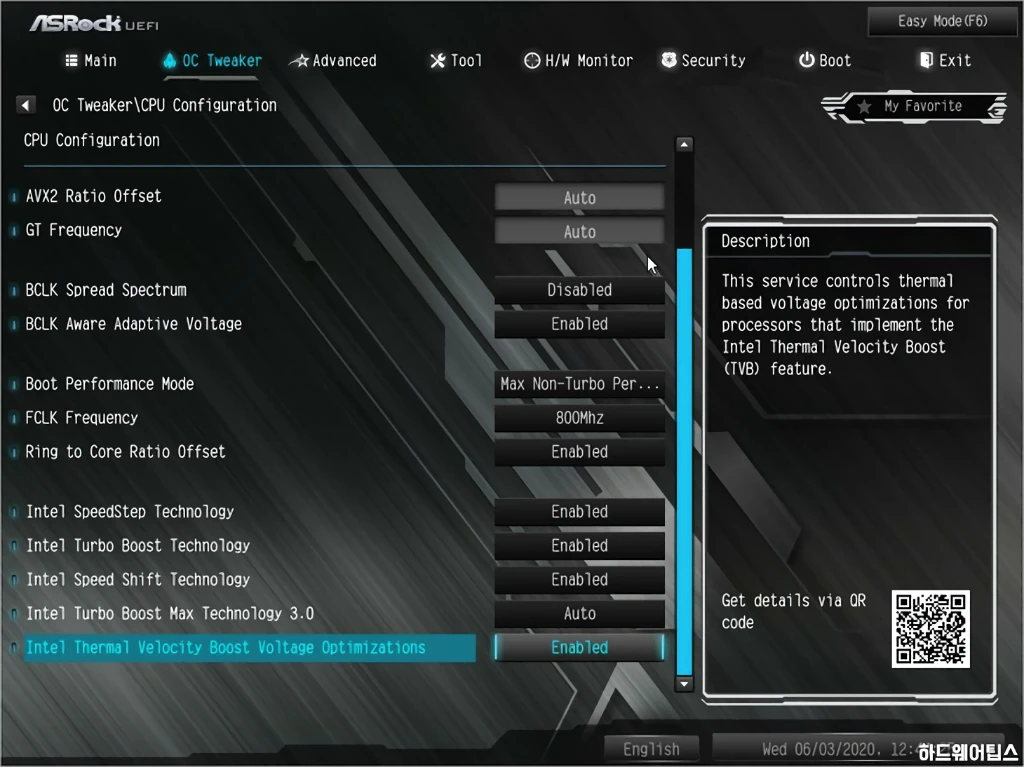

오버클러킹을 제외한 모든 기능이 제공되는 OC Tweaker.
(이름을 바꿔야 하는 것이 아닌지…)

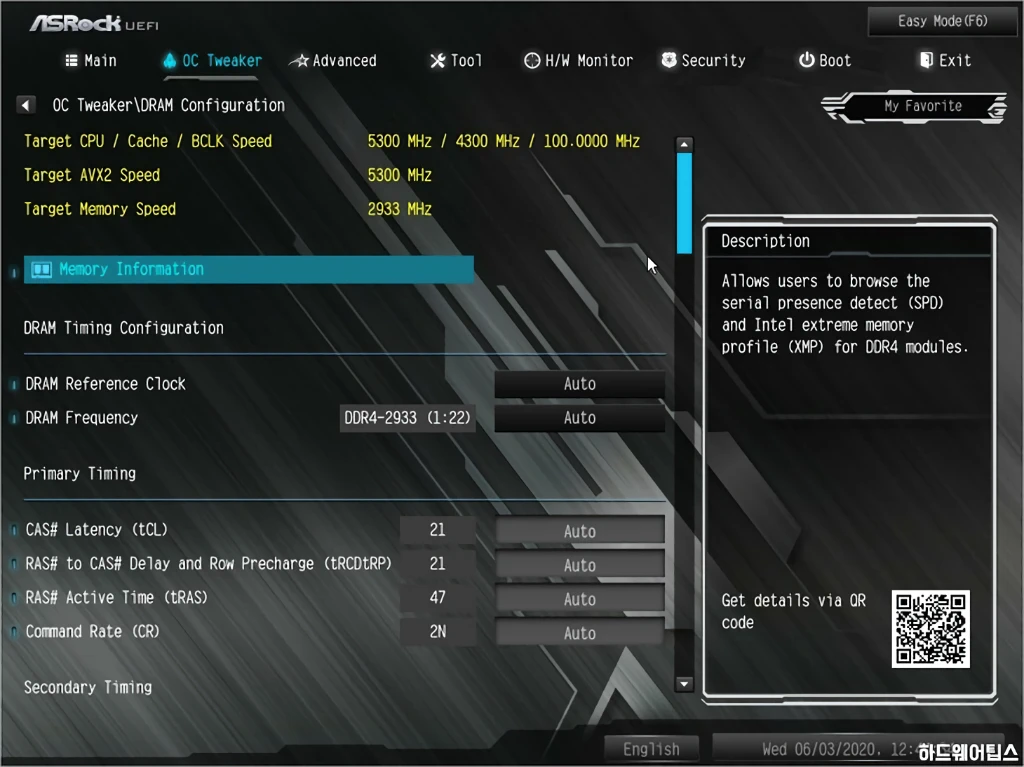

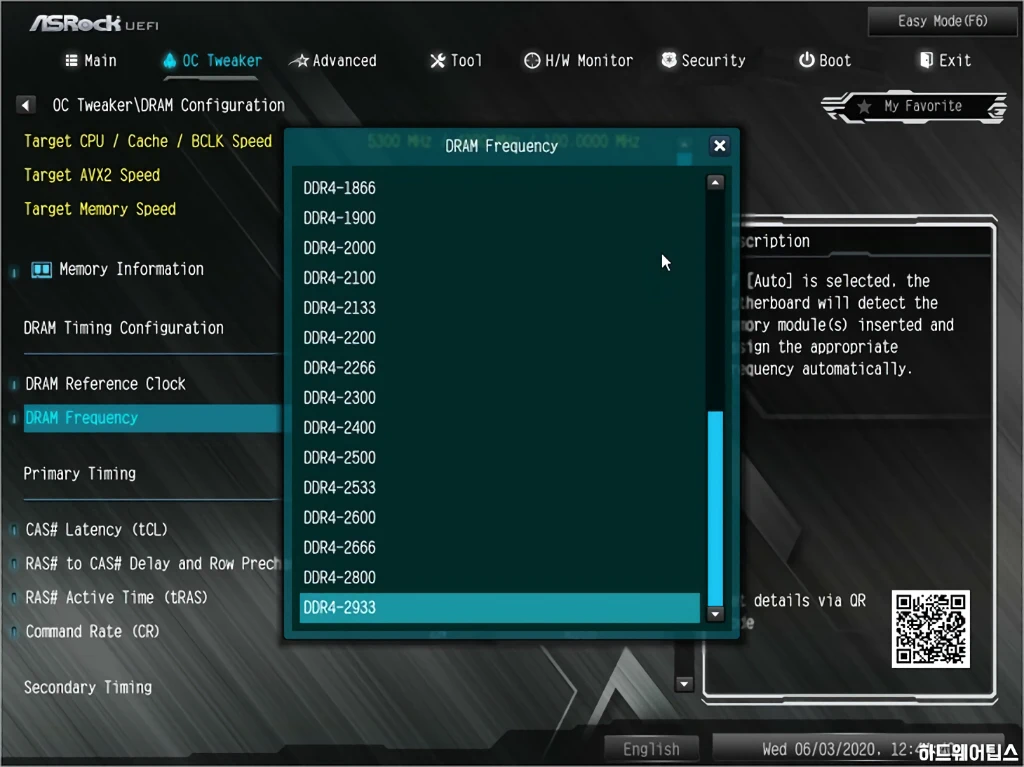

메모리는 오버클러킹은 불가능하지만 타이밍 조절은 가능합니다.
최상위 프로세서인 코어 i9-10900K를 장착해도 최고 클럭은 정규 스펙인 DDR4-2933이 한계입니다. 더 높은 클럭을 위해서는 Z490 칩셋이 장착된 메인보드를 사용해야 합니다.

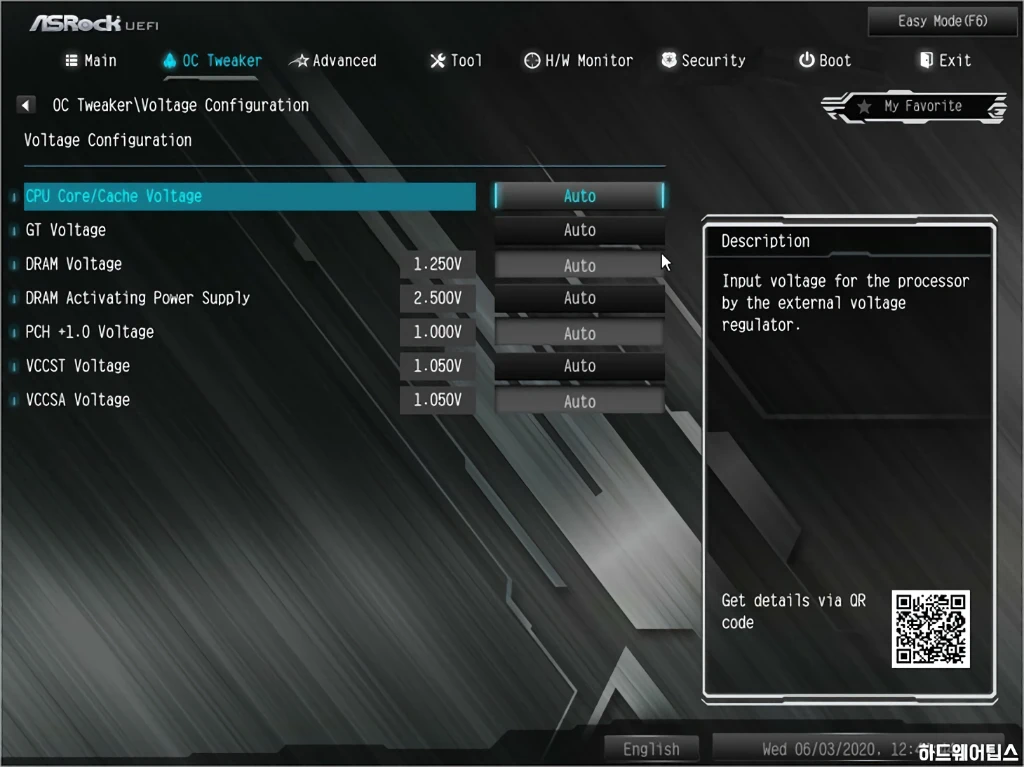

오버클러킹이 불가능하기에 큰 의미는 없는 전압 설정 메뉴입니다. 다만 저전력을 원하는 경우 언더볼팅 정도는 시도해볼 수 있겠습니다.

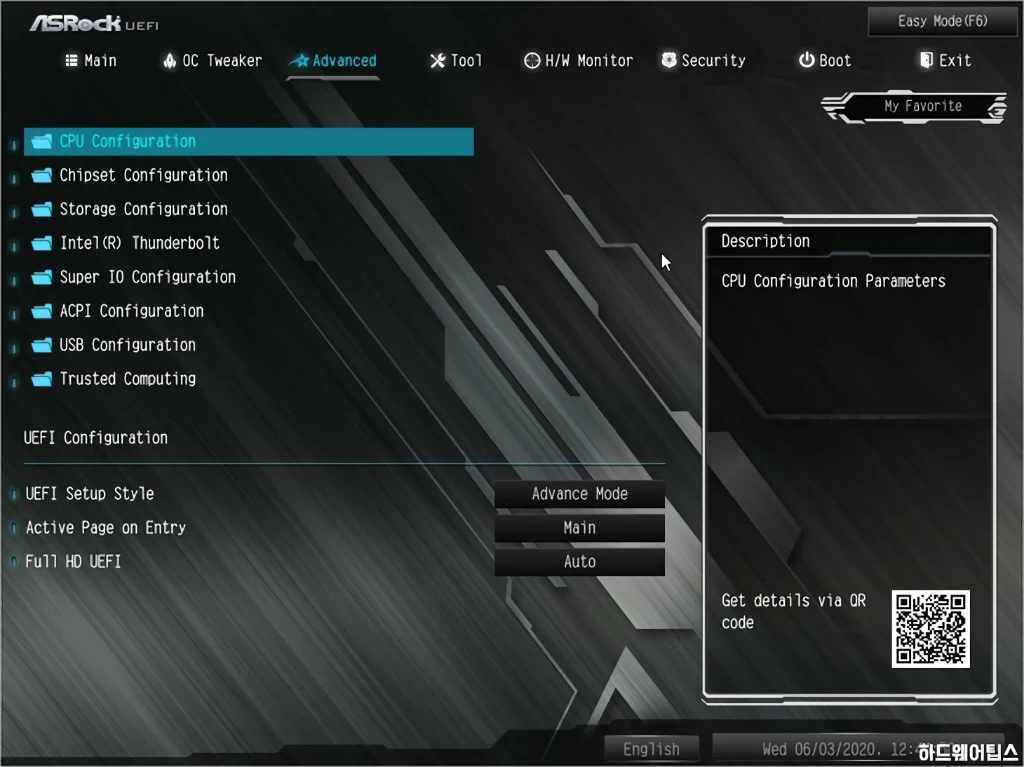

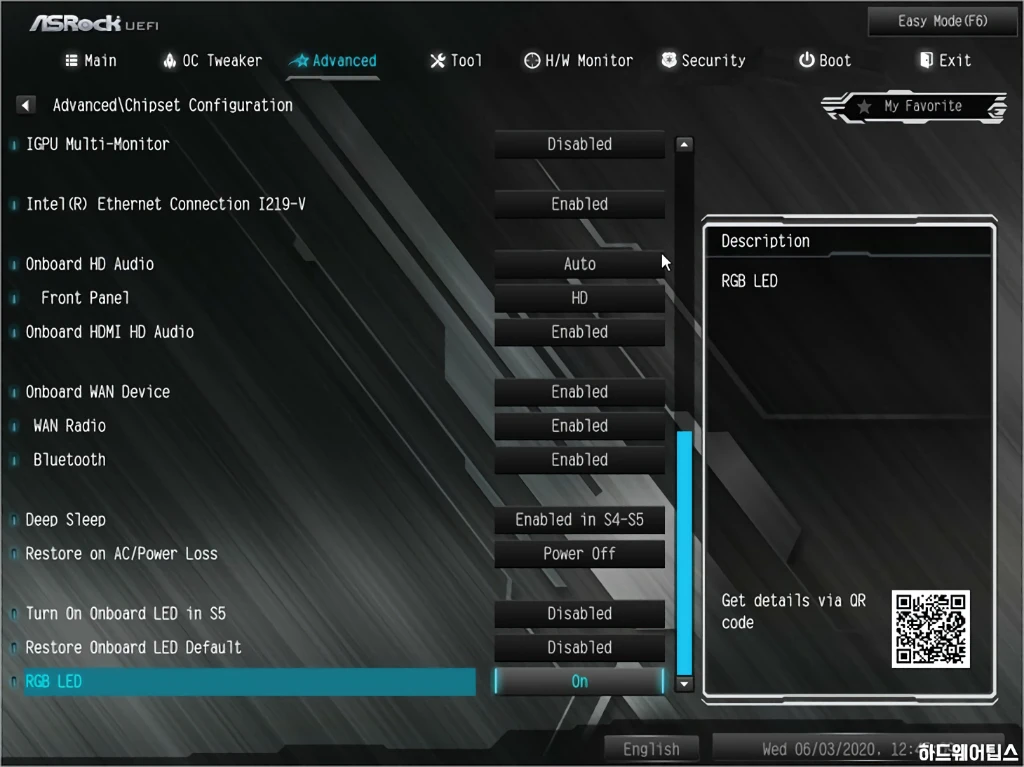

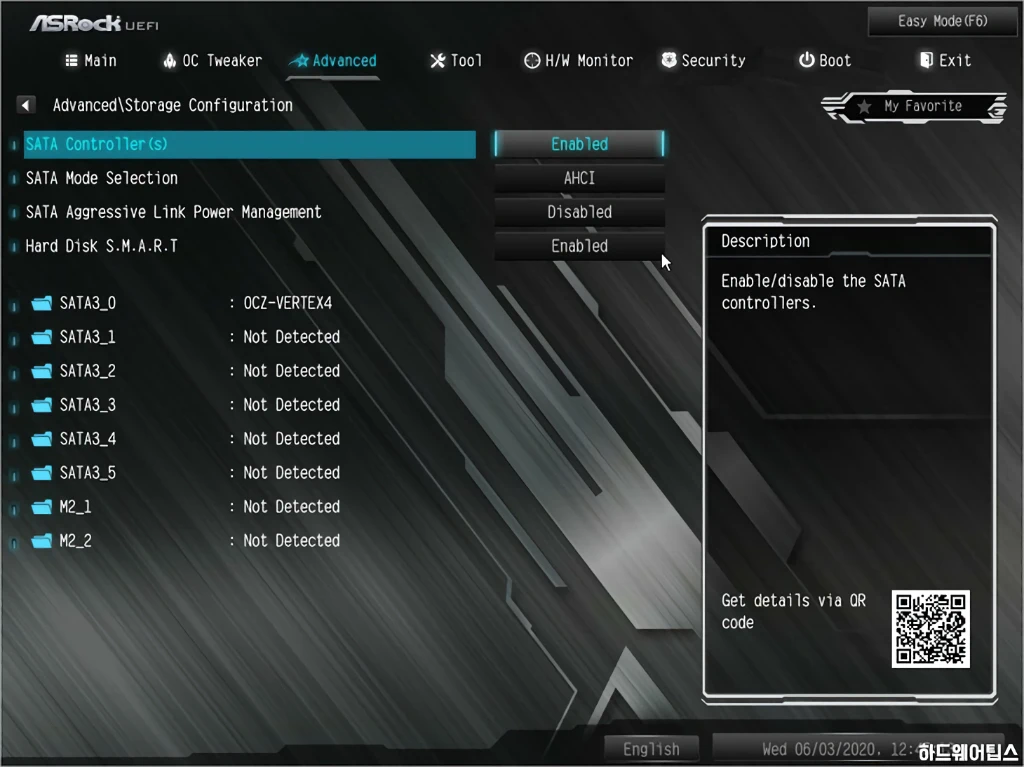

[Advanced] 탭의 모습입니다.

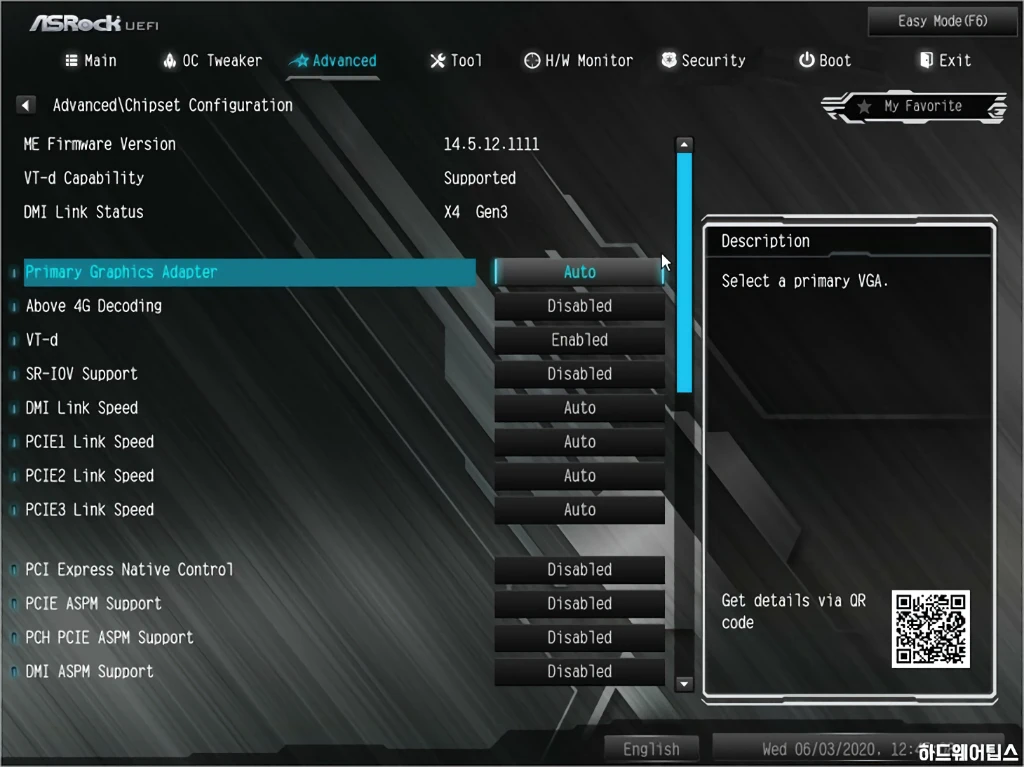

다양한 메인보드 기능 설정이 가능하며 아래쪽에는 UEFI 인터페이스 관련 옵션이 제공됩니다.

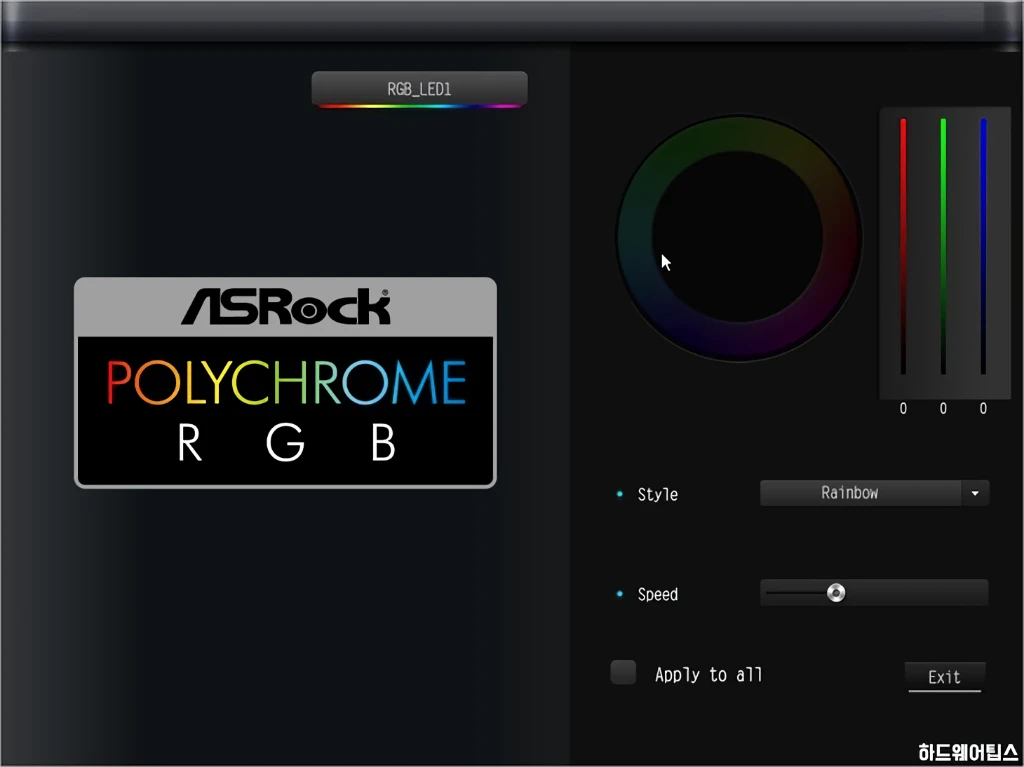

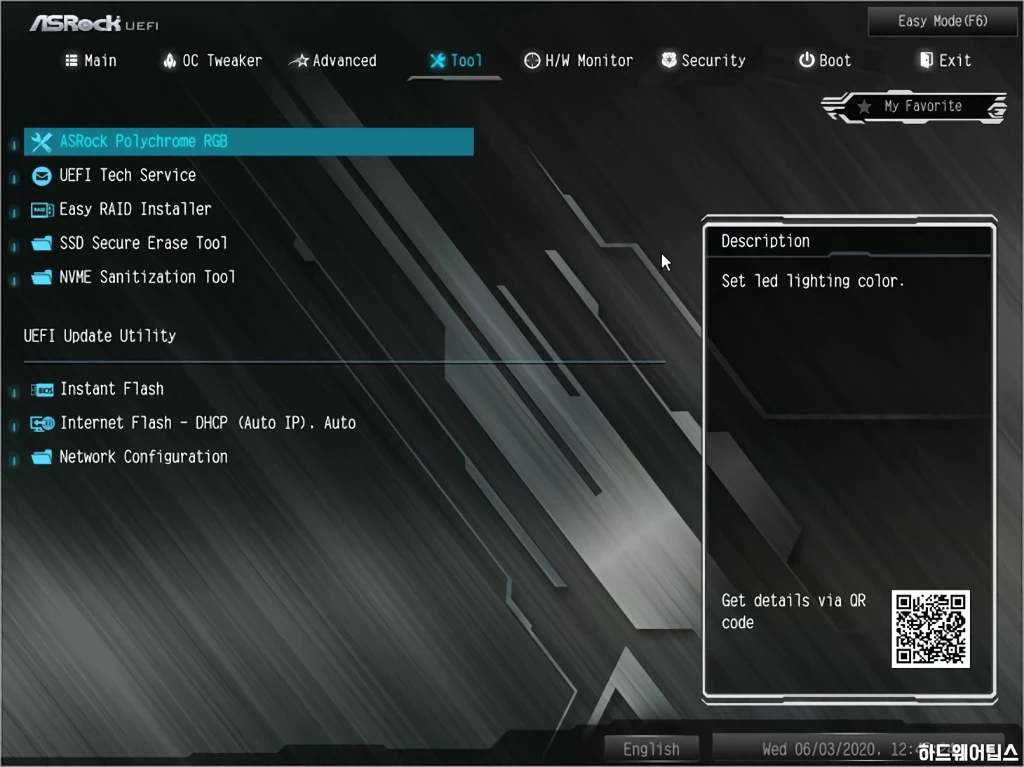

[Tool] 탭에서는 폴리크롬 RGB 설정 및 BIOS 플래싱 기능 등을 제공합니다.

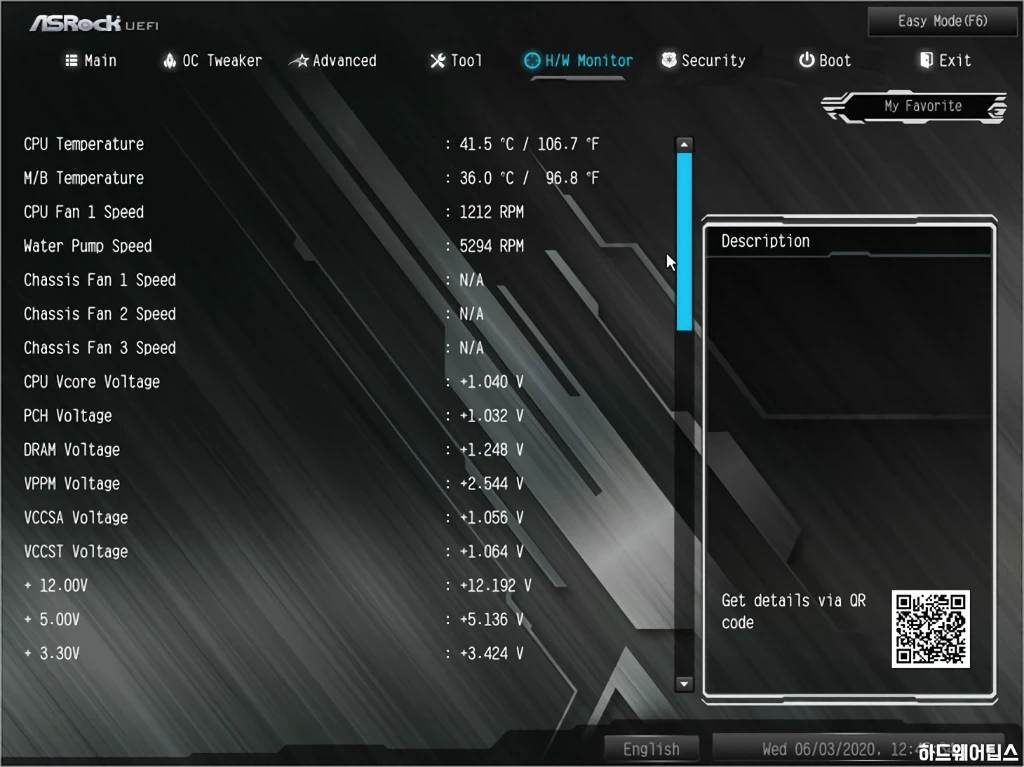

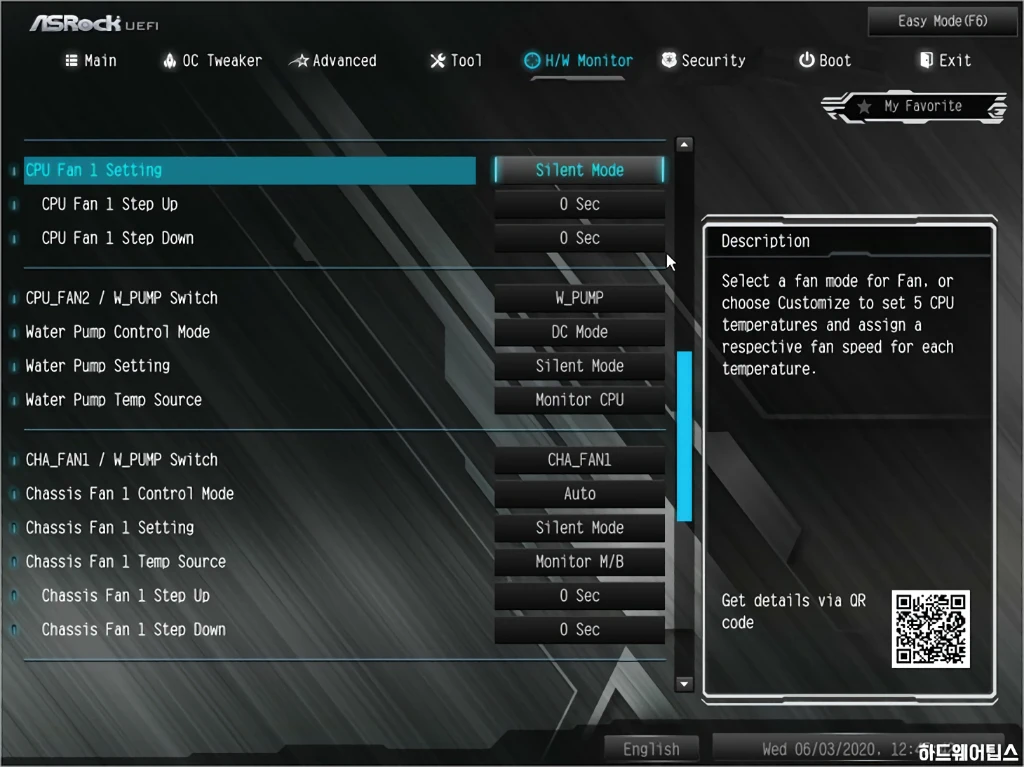

[H/W Monitor] 탭에서는 시스템 모니터링 및 팬/펌프 동작 방식, 속도 등을 설정할 수 있습니다.
팬 속도는 초보자를 위해 저소음/표준/고성능 프리셋이 옵션이 제공되며, 보다 정밀한 사용자 설정(Custom)도 가능합니다. 또한 제어 방식으로는 PWM 및 DC 방식을 모두 지원해 어느 팬이든 조용하게 사용할 수 있습니다.

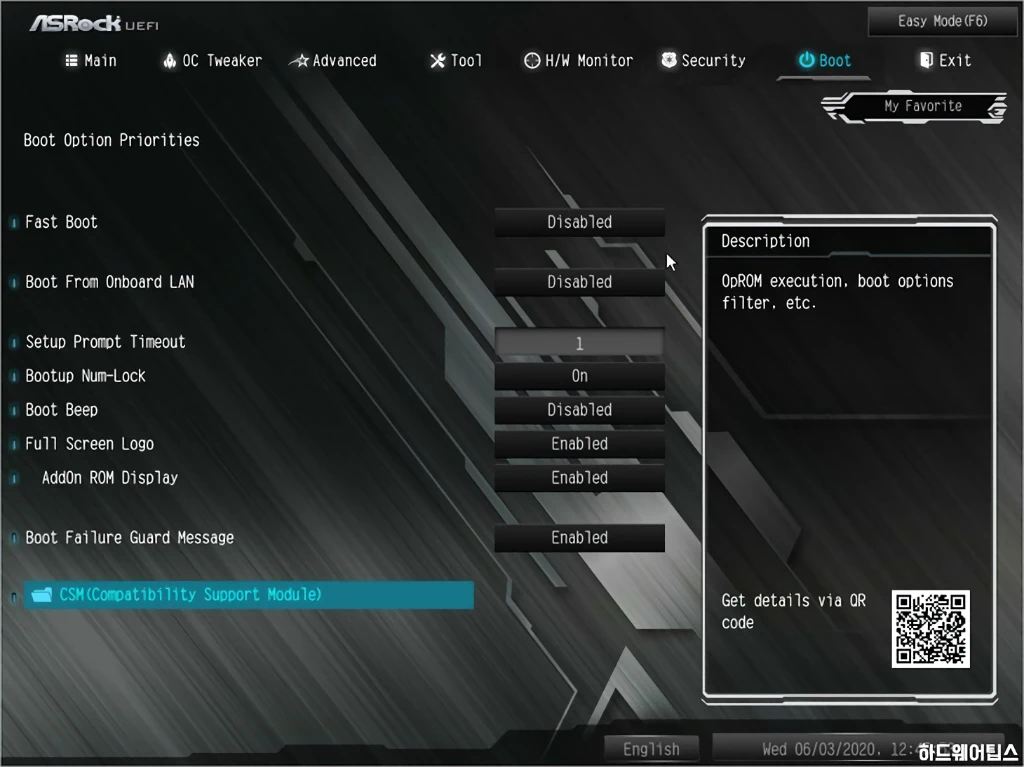

[Boot] 탭에서는 부팅과 관련된 다양한 설정이 가능합니다.

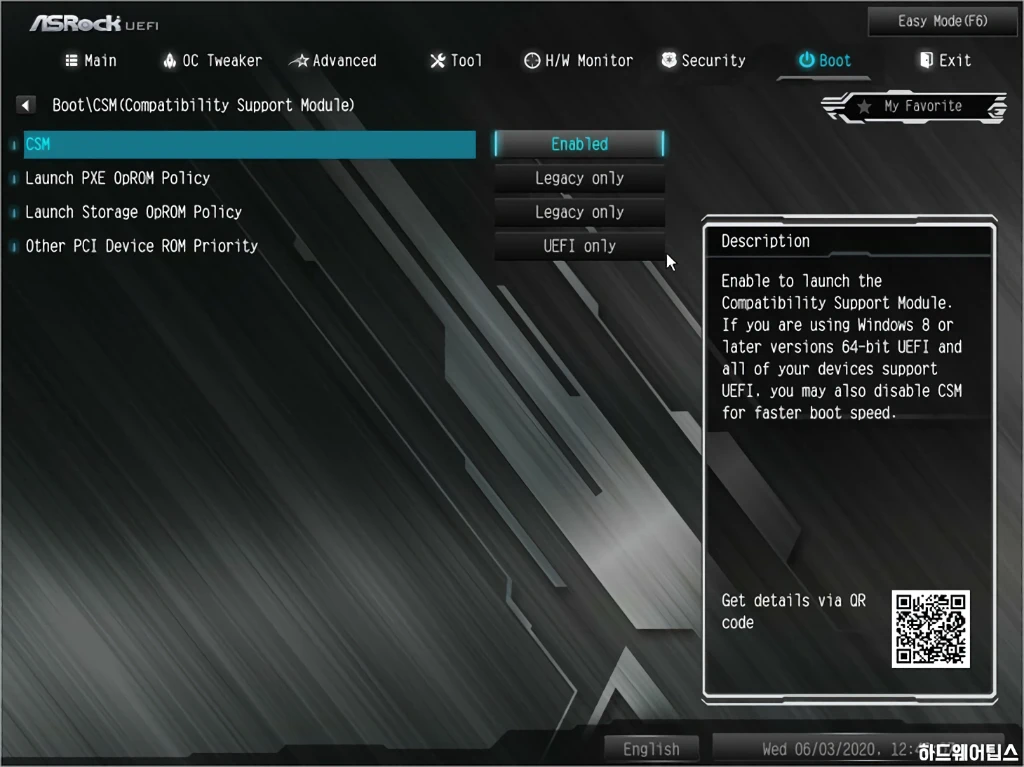

또한 부트 탭에서는 호환성 모듈(CSM) 관련 설정도 있으니 필요시 사용하면 됩니다. 다만, CSM 설정 시 통합 그래픽은 DP/HDMI 포트로 연결한 경우 OS 진입까지 화면이 출력되지 않으니 주의하시기 바랍니다.

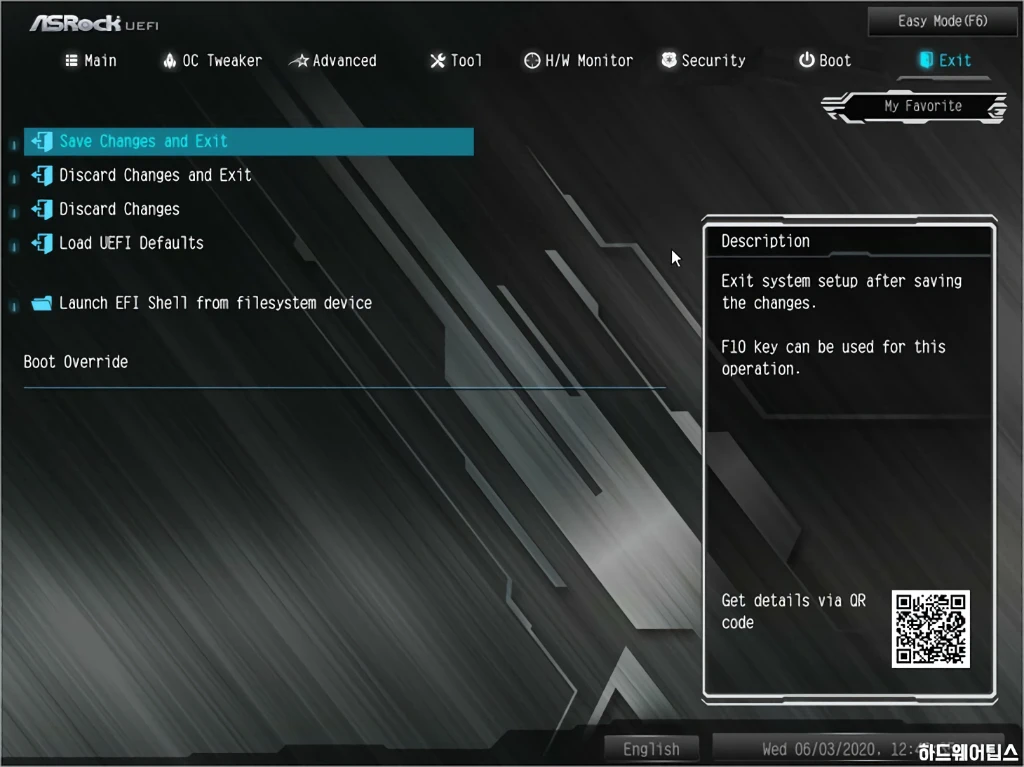

마지막 [Exit] 탭의 모습입니다.
ASRock B460M PRO4 디앤디컴: BFB (Base Frequency Boost)

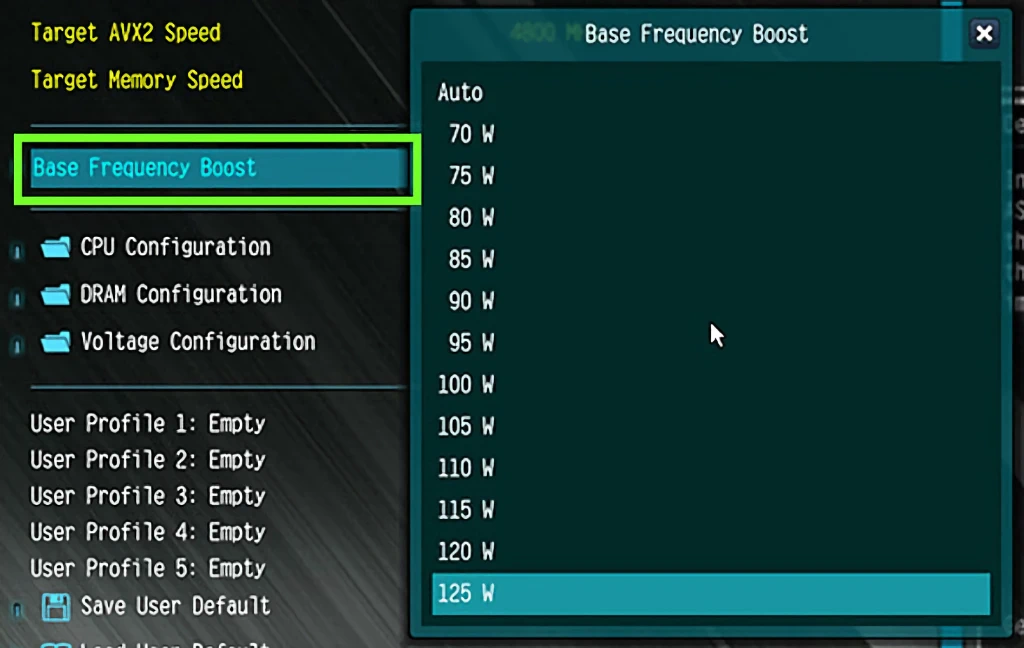

ASRock B460M PRO4 디앤디컴은 Non-K 시리즈 프로세서를 장착 시 바이오스의 [OC Tweaker] 탭의 최상단에 Base Frequency Boost (BFB)라는 옵션이 추가됩니다.
(기본 TDP가 125 W인 K 시리즈 장착 시에는 표시되지 않음)

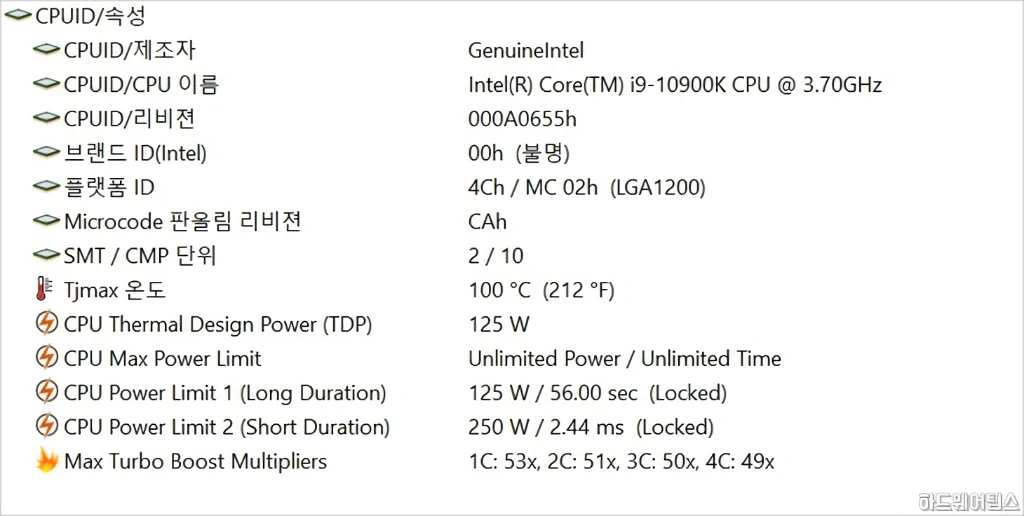

Base Frequency Boost 옵션을 통해 최대 125W까지 기본 전력 제한 수치를 높일 수 있으며, 이를 통해 CPU를 보다 높은 터보 부스트 클럭으로 동작하게 할 수 있습니다. 따라서 K 시리즈를 제외한 일반 Non-K 시리즈 CPU를 장착 시 BFB 기능을 활용하면 더 높은 성능을 누릴 수 있습니다.
다만, Non-K 프로세서를 사용할 경우 BFB 기능을 활용하는 것이 성능 면에서는 좋지만, 코어 i7 또는 i9급 프로세서를 최댓값(125 W)으로 장시간 사용 시에 전원부 온도도 꽤 높아지기 때문에 적당한 수준으로 조절해 사용하는 것도 괜찮다고 생각합니다.
ASRock B460M PRO4 디앤디컴: 평가
ASRock B460M PRO4 디앤디컴은 상대적으로 저렴한 가격에 사용자들이 주로 사용하는 핵심적인 기능을 대부분 지니고 있는 무난한 보급형 제품입니다.
이 제품은 BFB 기능을 이용해 Non-K CPU와 조합 시 더 높은 성능을 활용할 수 있다는 장점이 있습니다. 따라서 가성비 좋고 대중적인 Non-K CPU와 조합 시 그 이점을 가장 잘 누릴 수 있으며, 게이밍용으로 활용한다면 최고 속도인 DDR4-2933을 지원하는 코어 i7-10700과의 조합에서 좋은 모습을 보여줄 것으로 보입니다.
전체적으로 보면 ASRock B460M PRO4의 PCB는 B365M의 설계를 다시 활용하는 모습이지만, 강화된 전원부, 폴리크롬 RGB 효과 기본 제공, 통합 오디오 스펙 향상 등 사용자가 쉽게 체감할 수 있는 부분들에서 발전이 이뤄졌습니다.
저렴한 가격에 10세대 프로세서를 안정적으로 사용할 수 있는 메인보드로 충분한 제품이라고 생각하며, 특히 개인적으로는 BFB 기능을 고려해 코어 i7을 포함한 그 이하 Non-K 10세대 인텔 코어 프로세서와 가성비 좋은 서드파티 쿨러를 조합해 사용하는 것을 추천하고 싶습니다.
