이번에 살펴볼 ASRock B560M 스틸 레전드는 인기 라인이던 스틸 레전드 시리즈의 최신 보급형 메인보드로, 화이트 & 실버 베이스의 디지털 패턴 밀리터리 디자인, 보다 강력해진 고품질 컴포넌트와 쿨링 솔루션이 특징인 제품입니다.
애즈락하면 먼저 떠오르는 것이 가성비인데 ASRock B560M 스틸 레전드는 일반 모델에 비해 크게 인상되지 않은 가격으로 가성비를 유지하면서도 일반 모델로서는 다소 아쉽던 디자인과 품질을 개선해 보다 화려하면서도 강력한 내구성까지 함께 갖추고 있습니다.
인텔 11세대 코어 프로세서 출시에 맞춰 다양한 인텔 500 시리즈 칩셋 메인보드가 속속 출시되고 있습니다. 그 중 B 시리즈 칩셋은 무난한 구성과 저렴한 가격으로 가장 많은 판매량을 보여주는 제품이며, 특히 B560은 보급형 칩셋으로는 최초로 메모리 오버클러킹 기능이 지원되어 많은 기대를 받고 있습니다.
목차

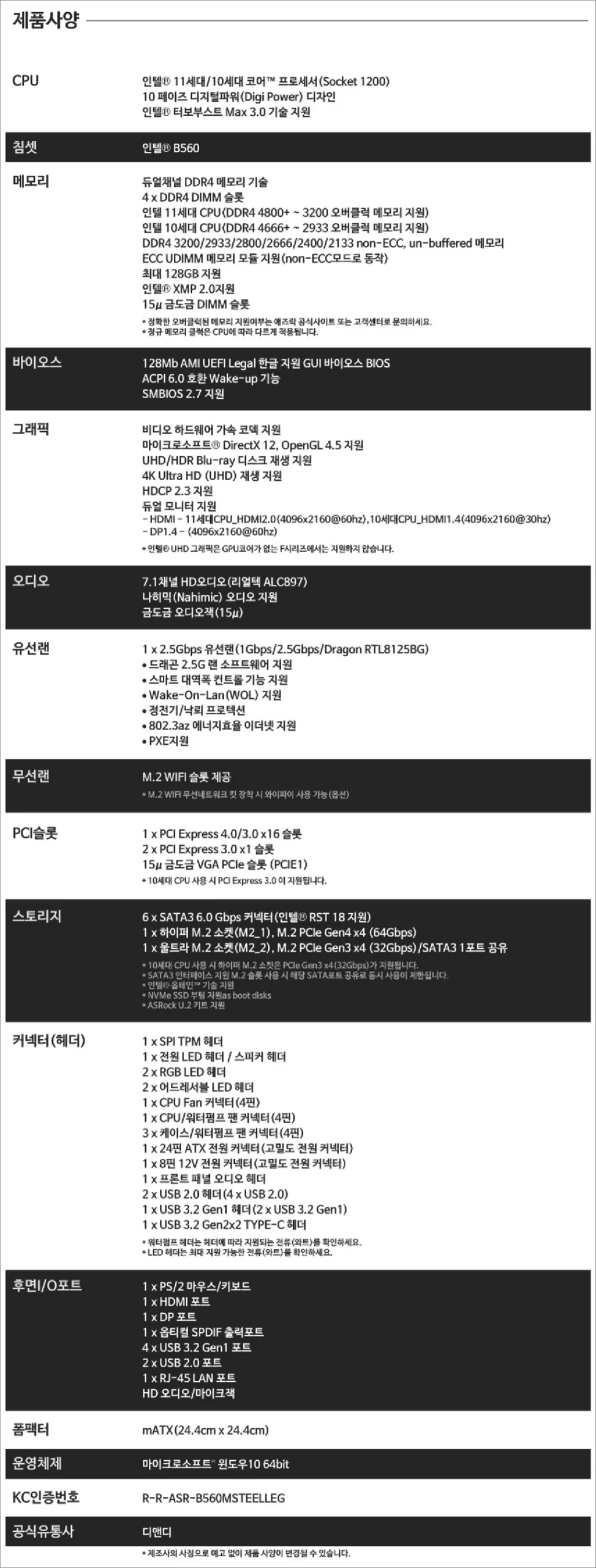

ASRock B560M 스틸 레전드 디앤디: 스펙

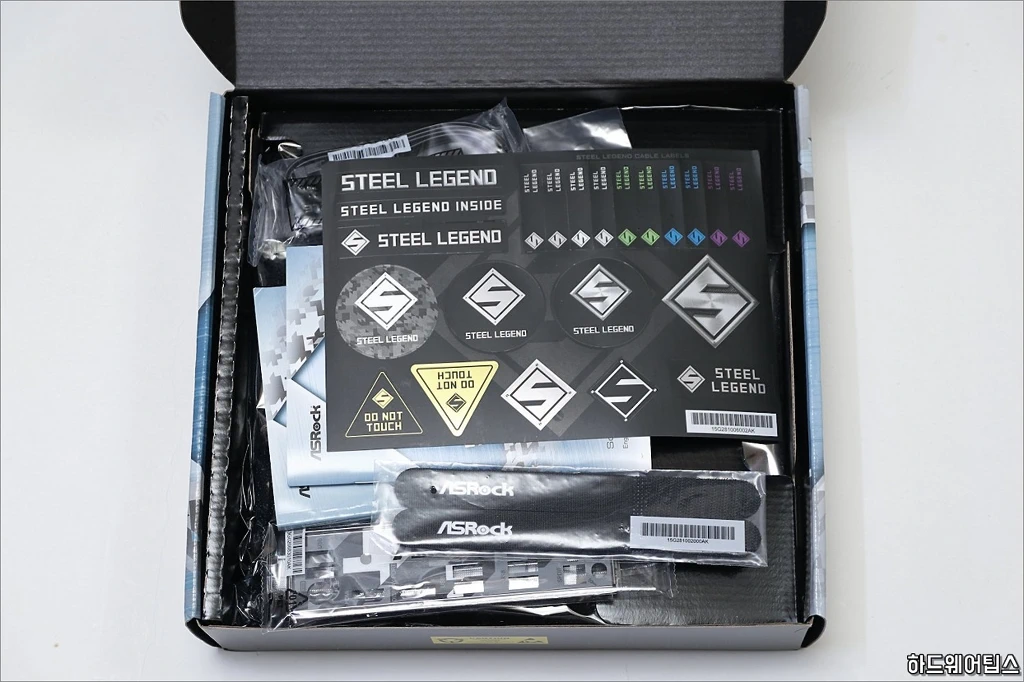

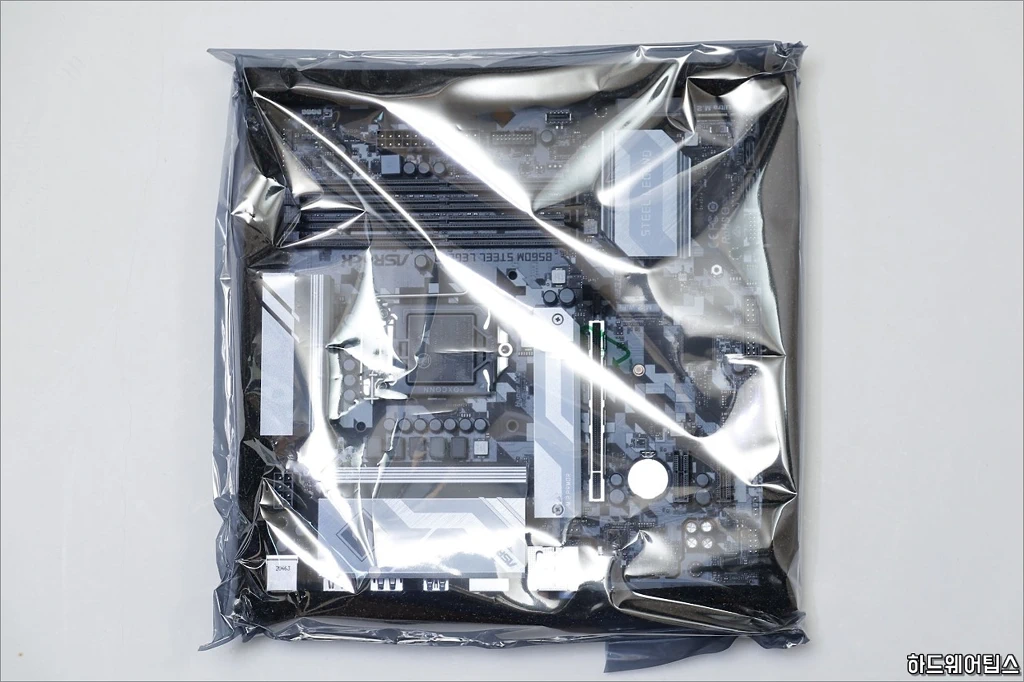

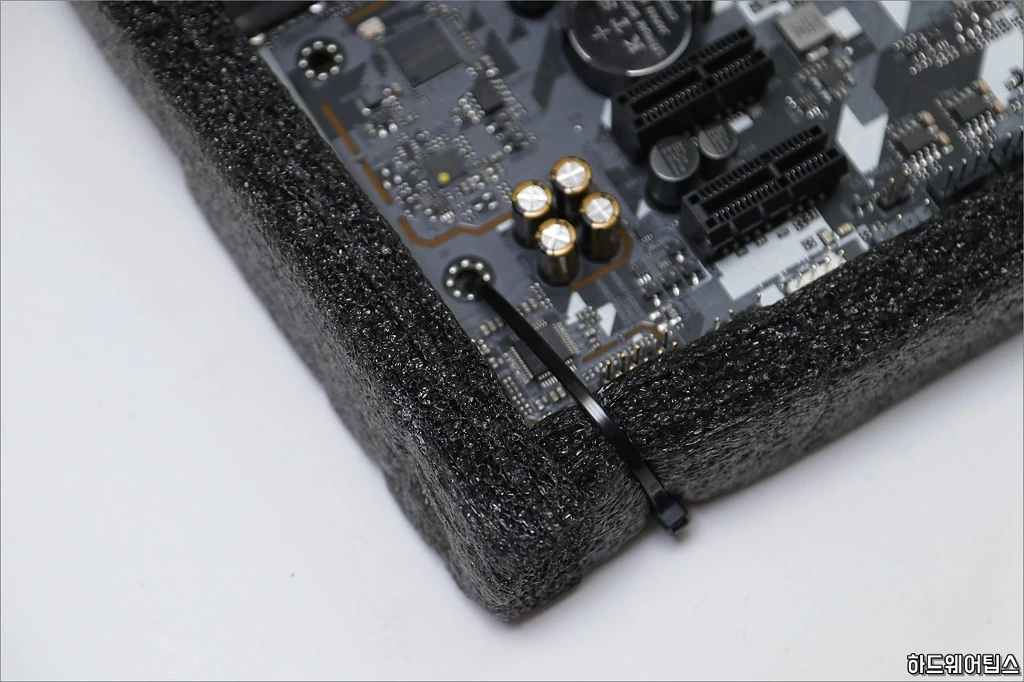

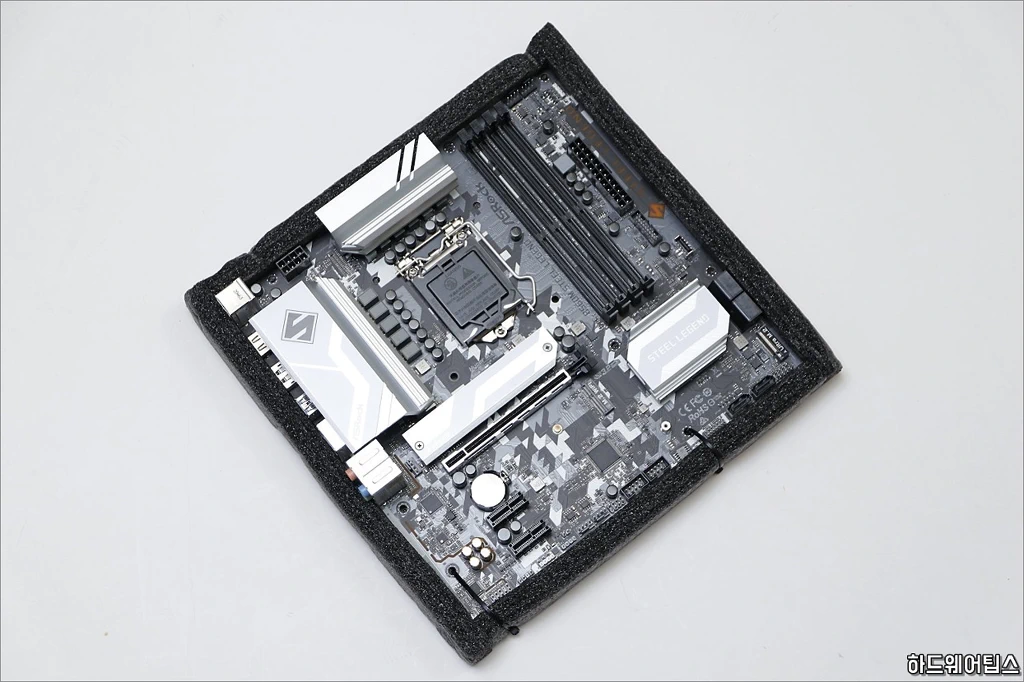

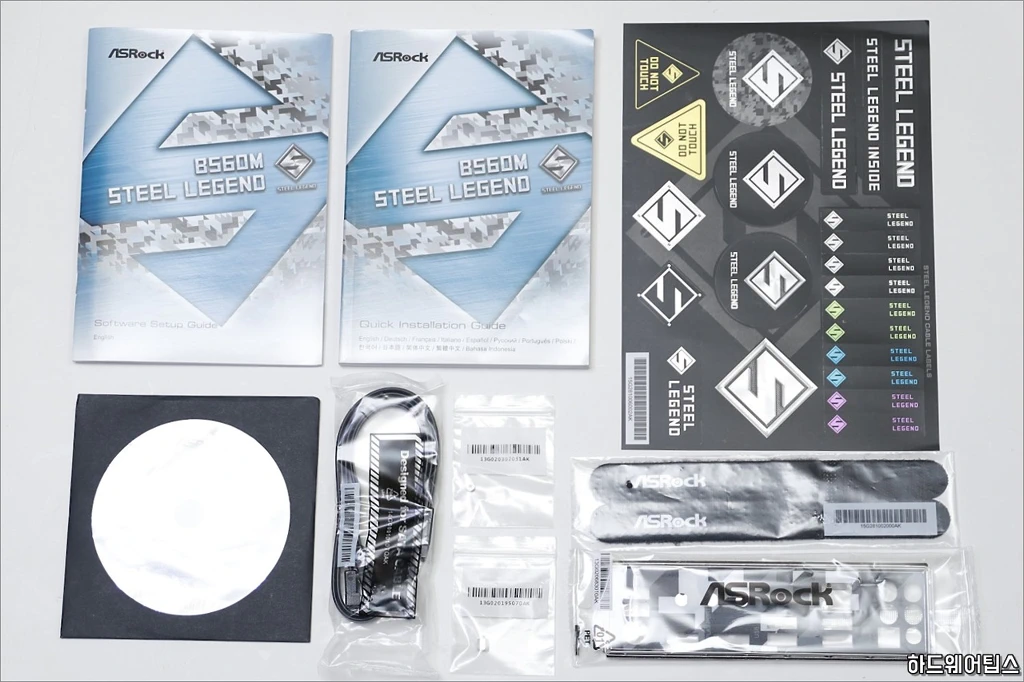

ASRock B560M 스틸 레전드 디앤디: 패키지
ASRock B560M 스틸 레전드 디앤디: 디자인

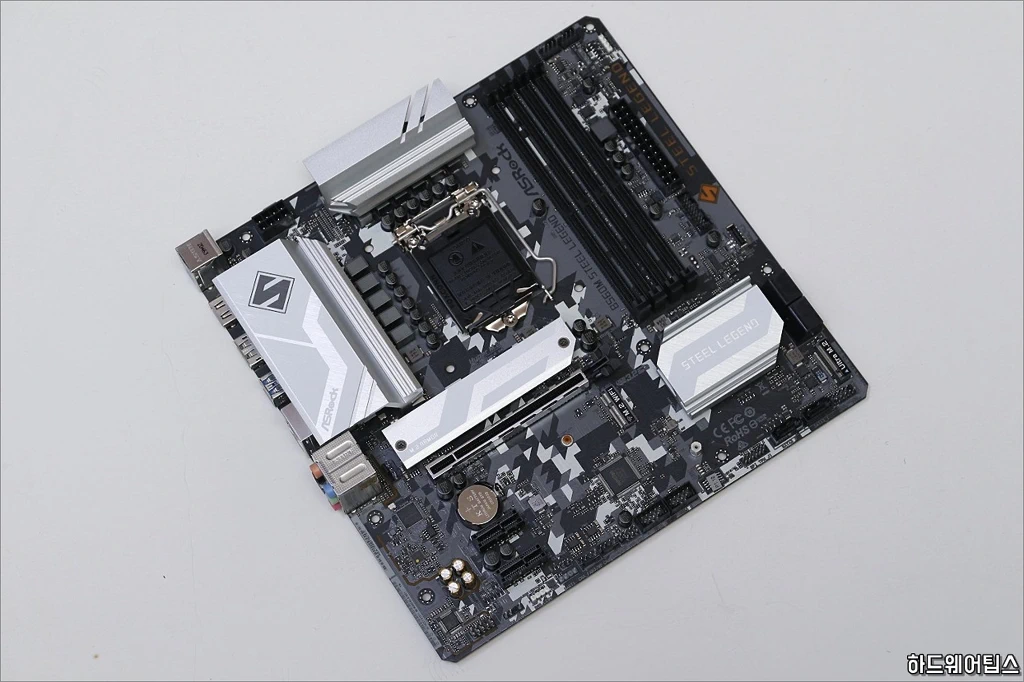

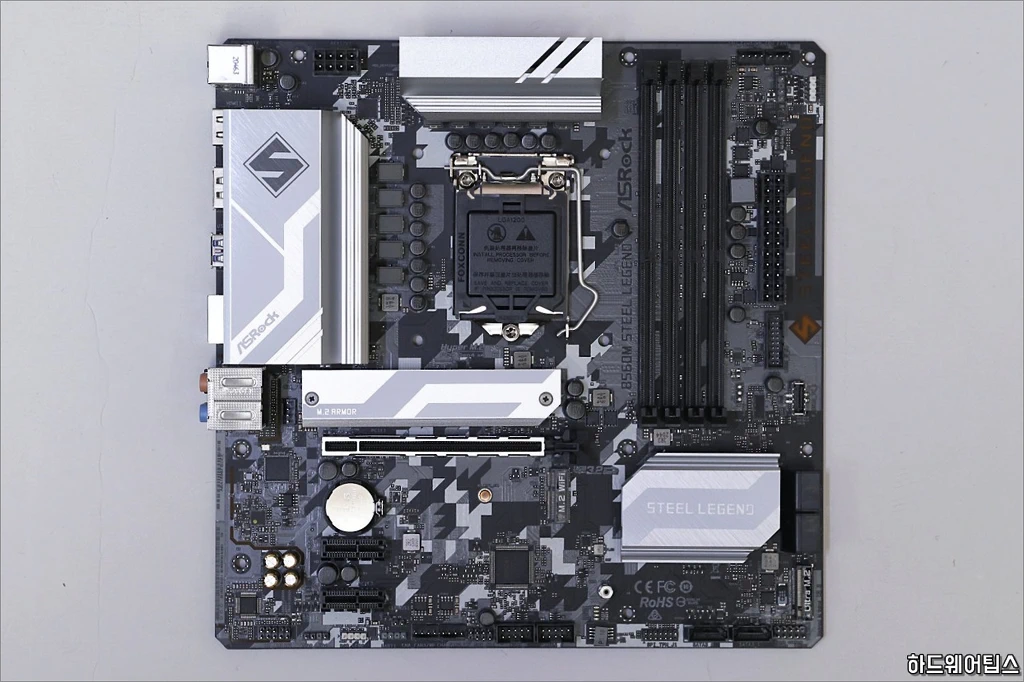

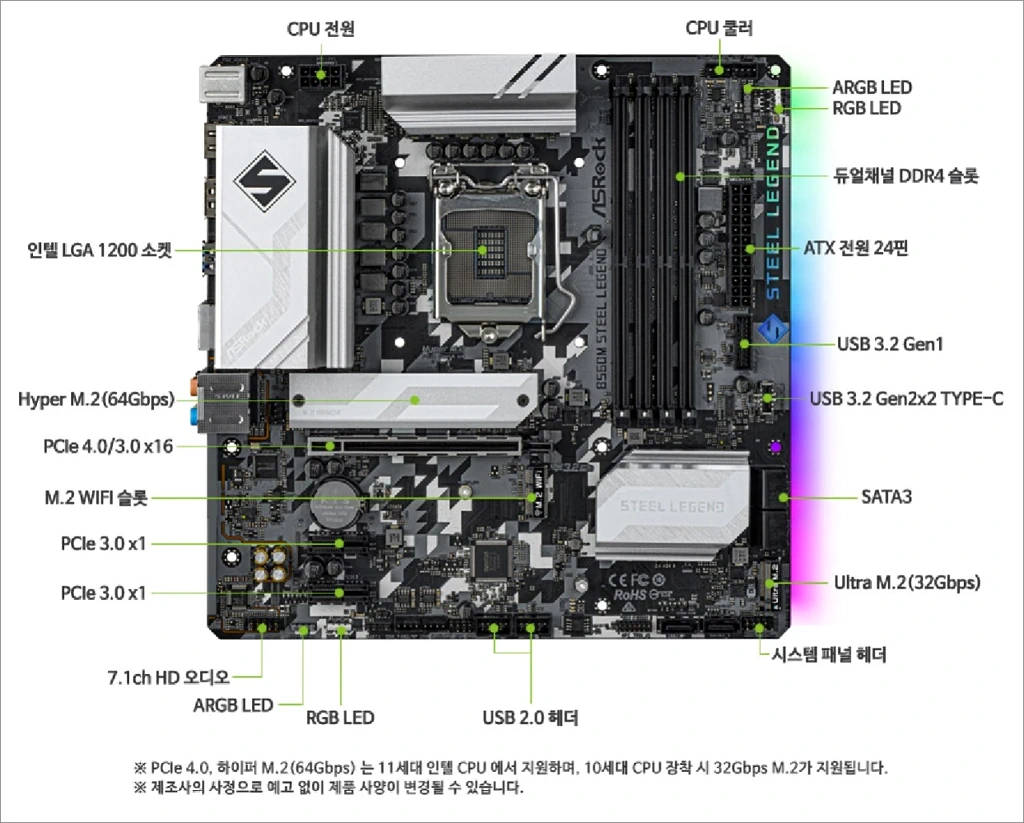

ASRock B560M 스틸 레전드의 외형을 보면 이제는 스틸 레전드 시리즈 고유의 아이덴티티가 되었다고 할 수 있는 화이트 & 실버 컬러에 디지털 밀리터리 패턴 PCB가 사용된 것을 볼 수 있습니다.
디지털 제어 방식 8+2 페이즈 구성의 전원부를 갖추고 있으며, 전원부의 모스펫과 초크는 효과적으로 열을 방출할 수 있도록 XXL 알루미늄 합금 방열판이 장착되어 있습니다.

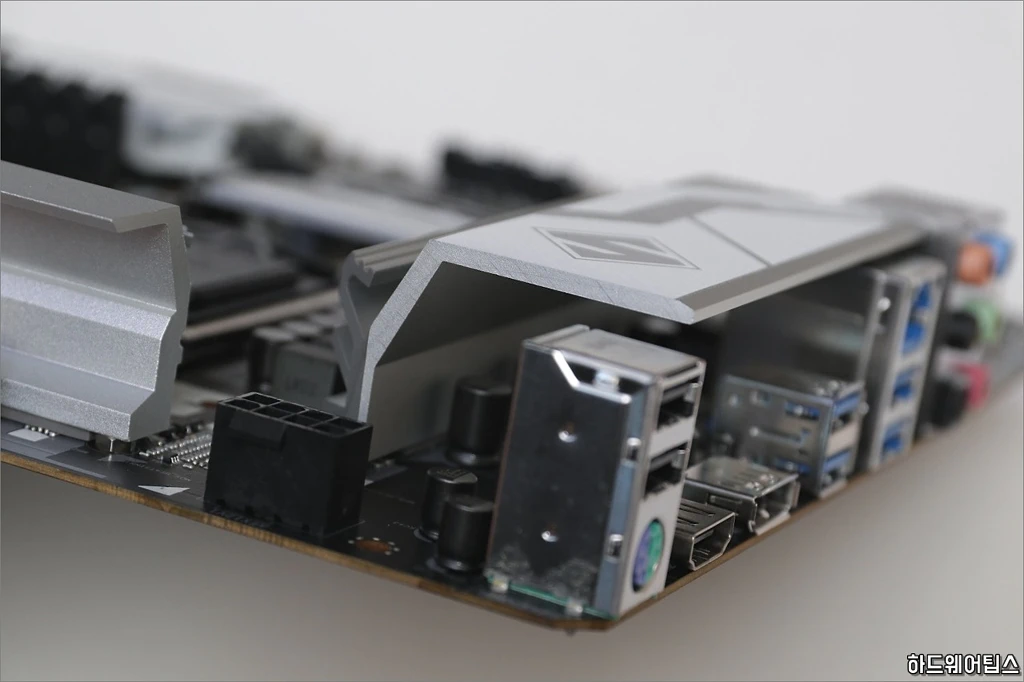

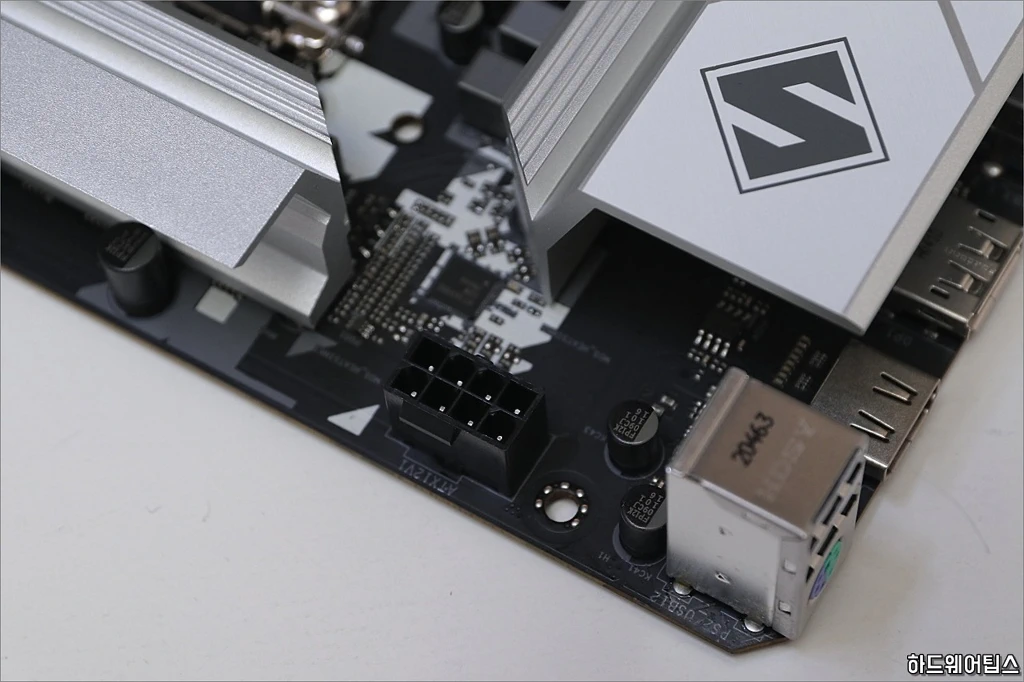

보조 전원 커넥터는 8핀 1개로 정상적인 사용을 위해서는 필수적으로 연결해야 합니다.

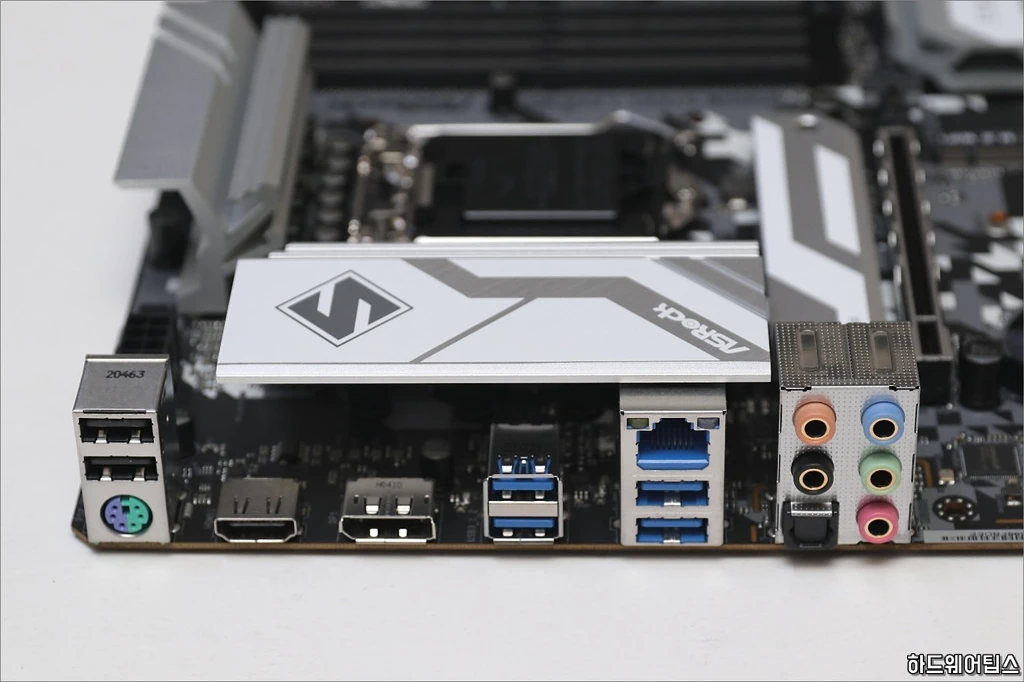

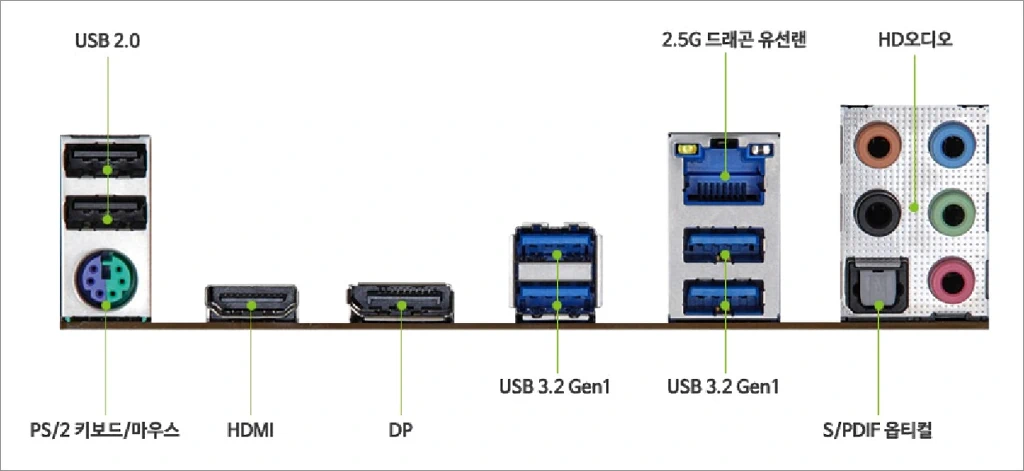

후면 I/O 포트 구성입니다.
HDMI와 DP, PS/2, S/PDIF 광출력까지 다양한 포트로 구성되어 있습니다.

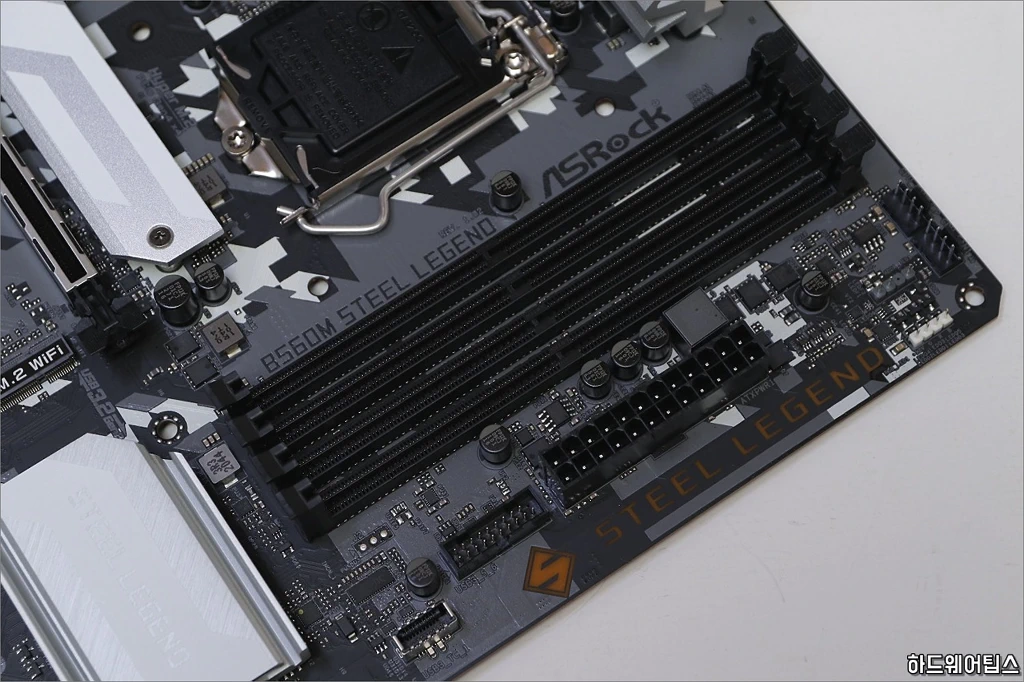

ASRock B560M 스틸 레전드는 4개의 메모리 슬롯이 제공되어 최대 128 GB 구성이 가능합니다. 이전 세대까지는 CPU에 따라 메모리 클럭 제한이 있었지만, 이번 세대부터는 메모리 오버클러킹이 풀려 최고 4800MHz 이상의 오버클러킹이 가능합니다.

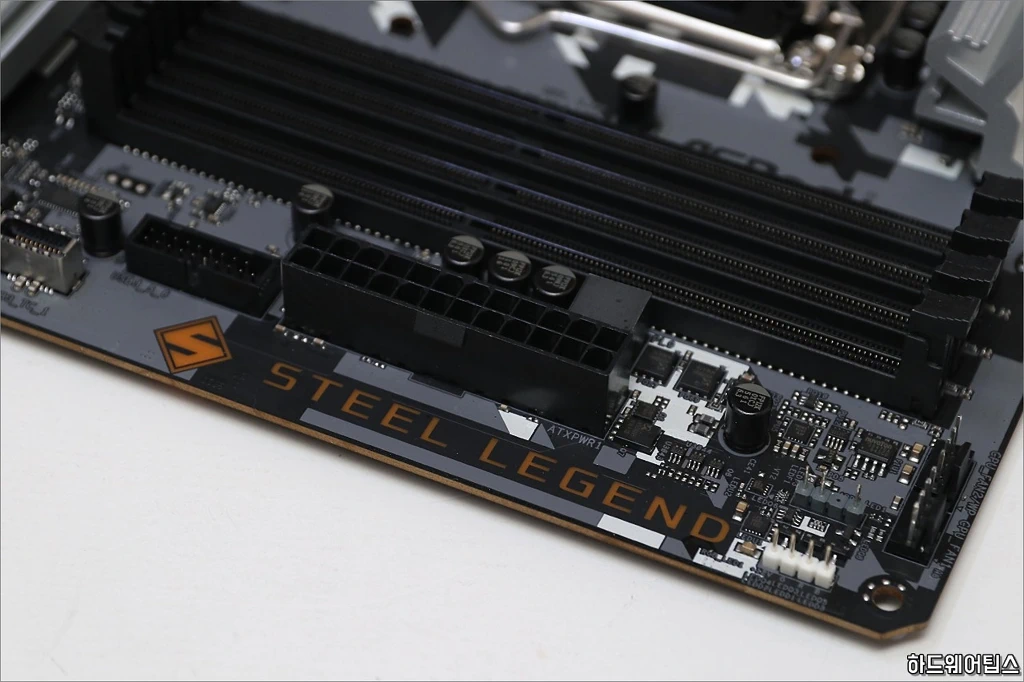

메인보드 우측 측면에는 STEEL LEGEND라는 문구와 함께 고유 RGB 제어 기술인 폴리크롬 RGB가 적용되어 있습니다.

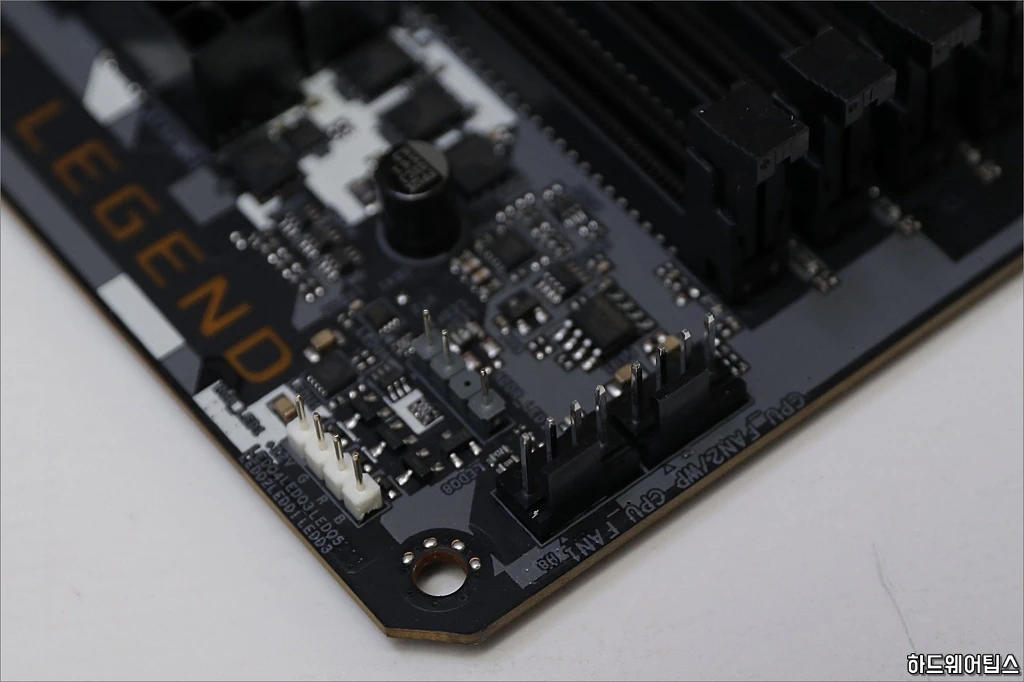

CPU 팬 및 워터펌프 커넥터는 우측 상단 끝에 위치하고 있으며 PCB의 모서리는 다치지 않도록 부드럽게 가공되어 있습니다.

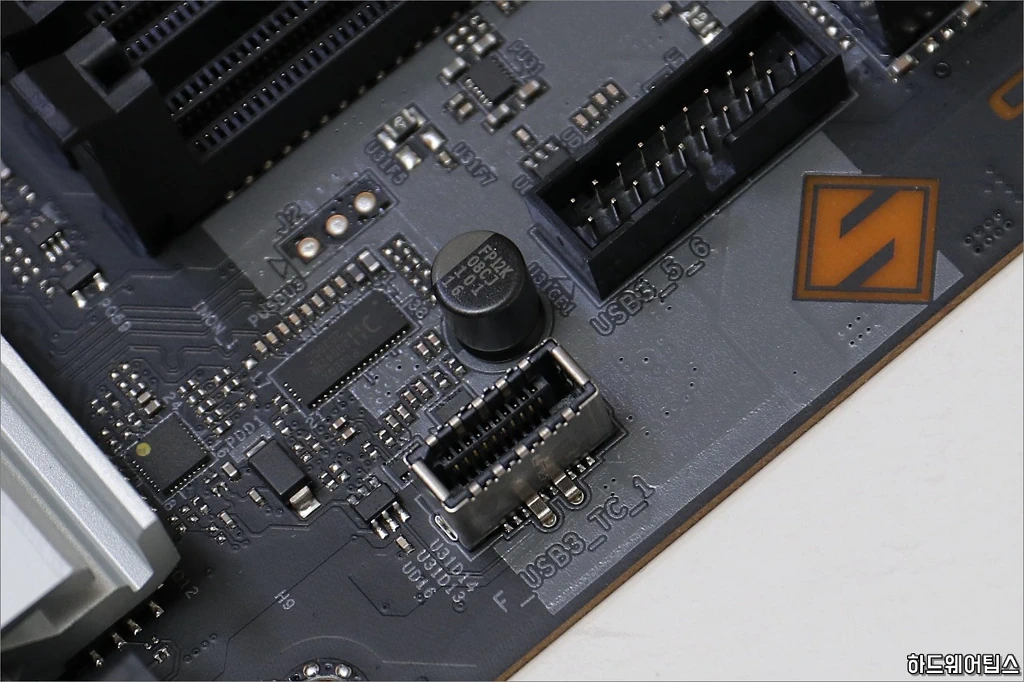

USB 타입-C를 포함한 프론트 패널 USB 3.0 커넥터 2개가 제공됩니다.

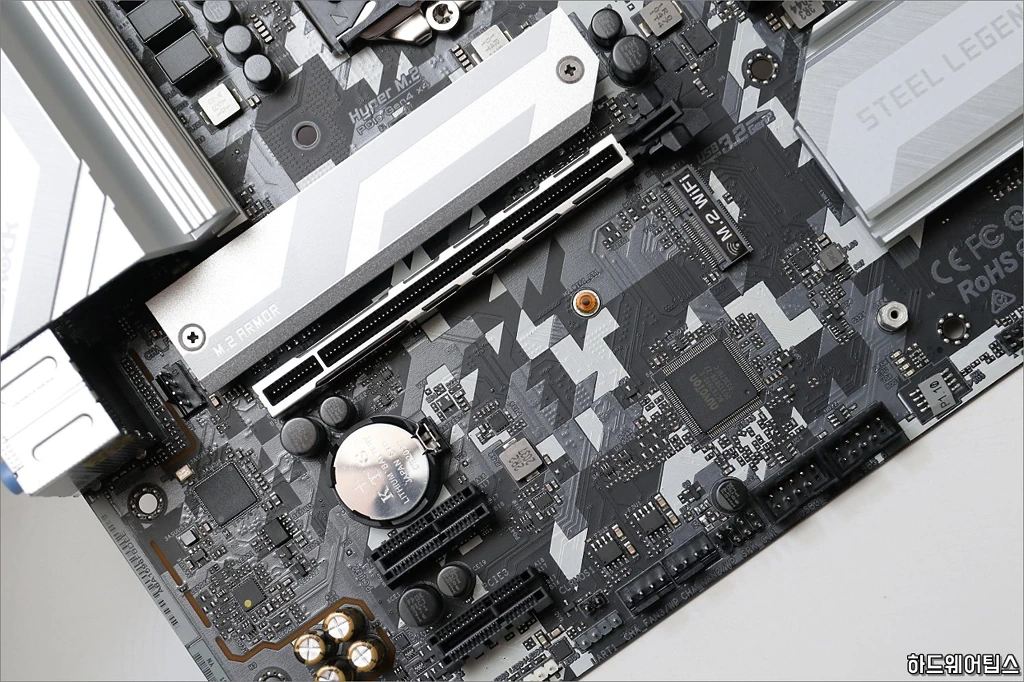

확장 슬롯은 하이퍼 M.2 슬롯, PCI-Express 4.0/3.0 x16 슬롯, M.2 WiFi 전용 슬롯, PCI-Express 3.0 x1 슬롯 2개, 울트라 M.2 슬롯으로 구성되어 있습니다.

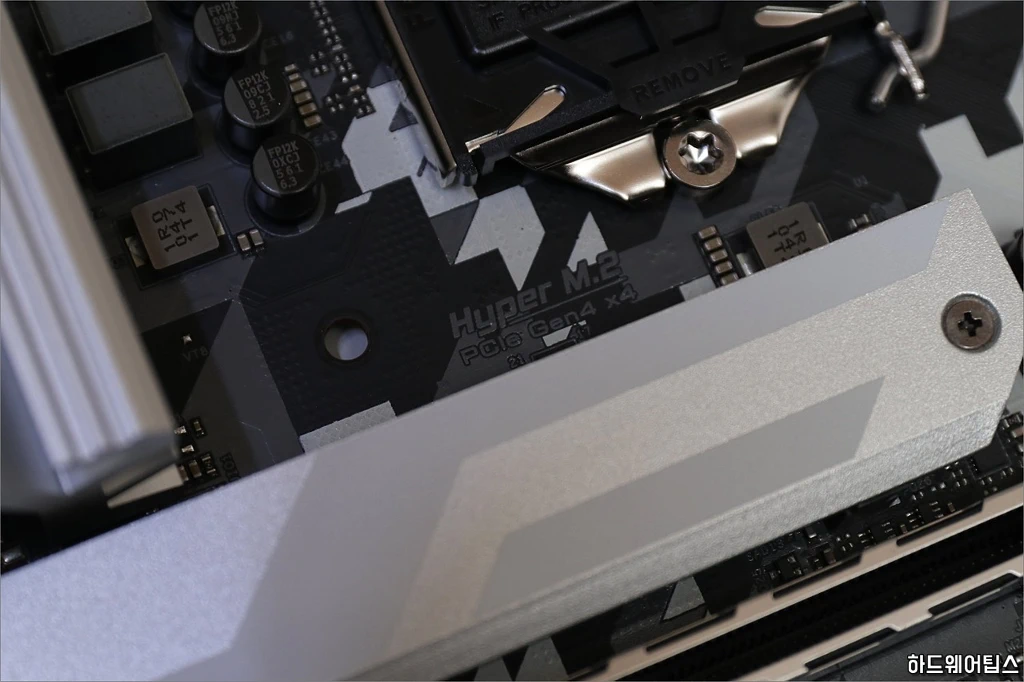

최상단의 하이퍼 M.2 슬롯은 i5 이상의 11세대 인텔 코어 프로세서 사용 시 PCI-Express 4.0으로 동작하며, 다른 CPU를 사용할 경우 절반의 대역폭인 PCI-Express 3.0으로 동작합니다.

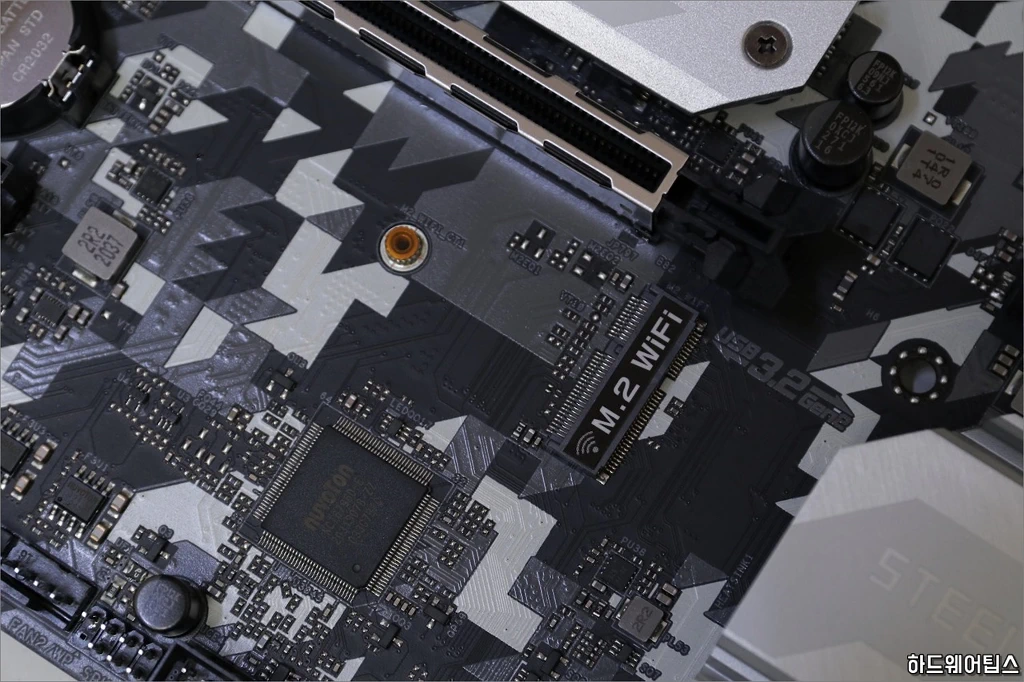

M.2 Key E 슬롯에 Wi-Fi 모듈(별매)을 장착해 무선 랜을 사용할 수 있습니다.

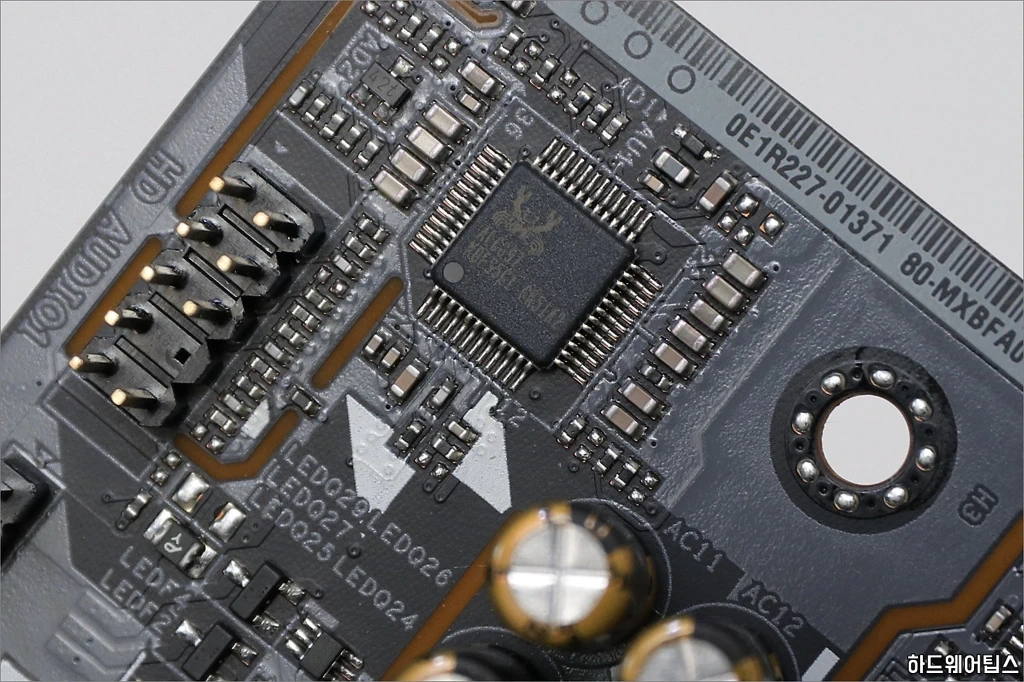

통합 오디오는 SNR(신호대잡음비) 98dB의 리얼텍(Realtek) ALC897 HD 오디오 코덱 및 오디오 전용 커패시터가 사용되었습니다. 또한 나히믹(Nahimic) 오디오를 지원해 다양한 음장 효과 및 방향을 추적하는 사운드 트래커 등의 기능이 제공됩니다.
BIOS ROM 바로 위에는 부트 디버그 LED가 있어 부팅 불가 시 CPU, DRAM, 그래픽 카드, 스토리지 중 무엇이 문제인지 조금 더 쉽게 파악할 수 있습니다.

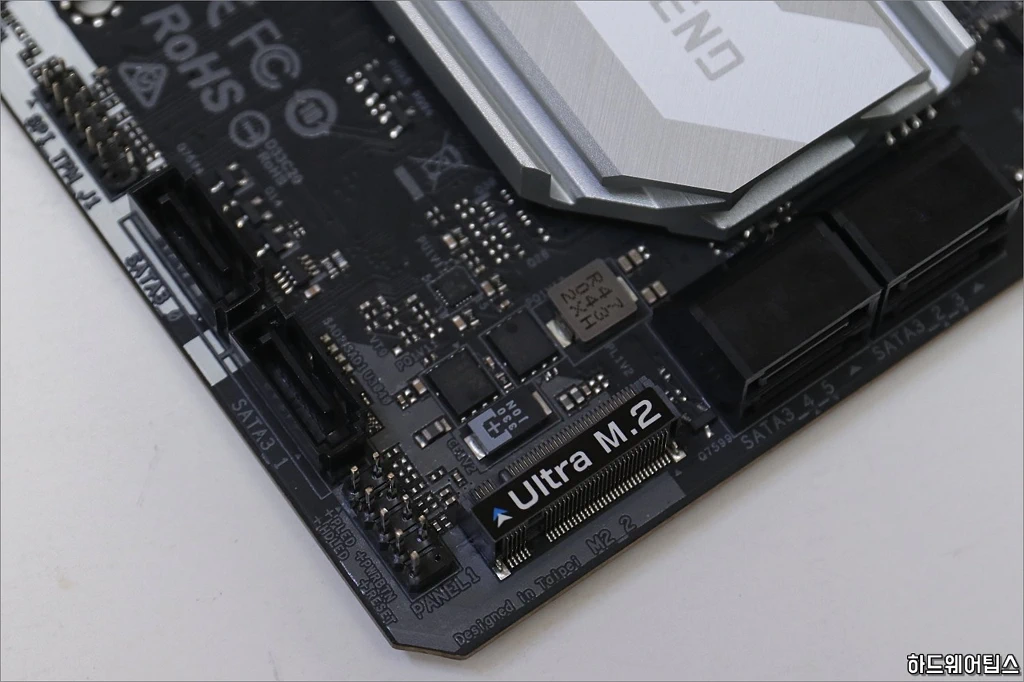

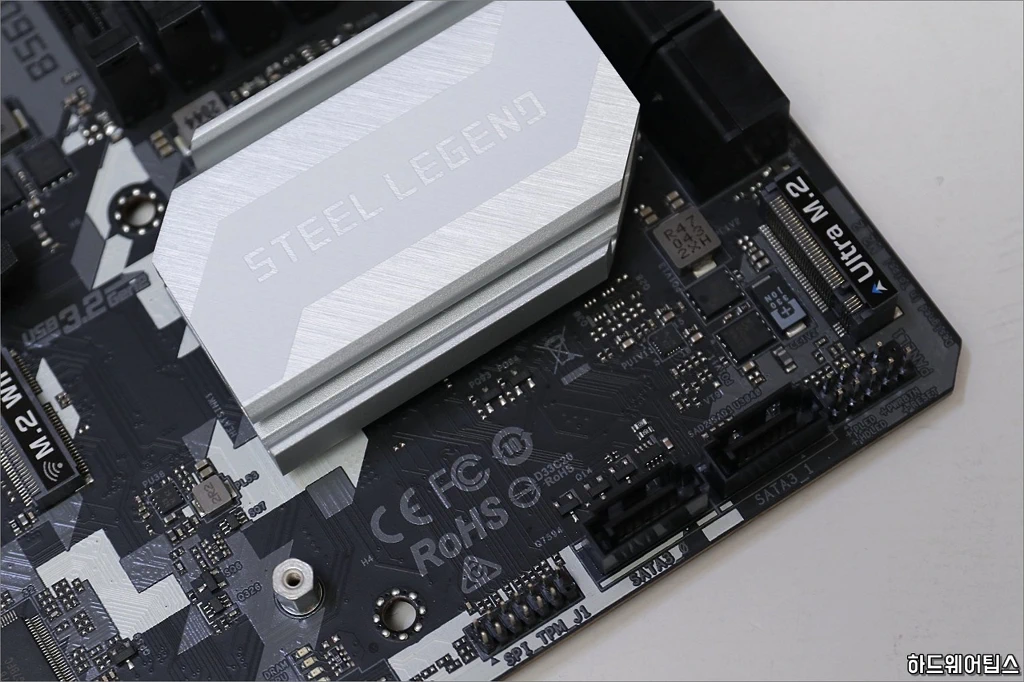

우측 하단에는 울트라 M.2 슬롯 및 SATA 커넥터, 프론트 패널 헤더가 위치하고 있습니다.

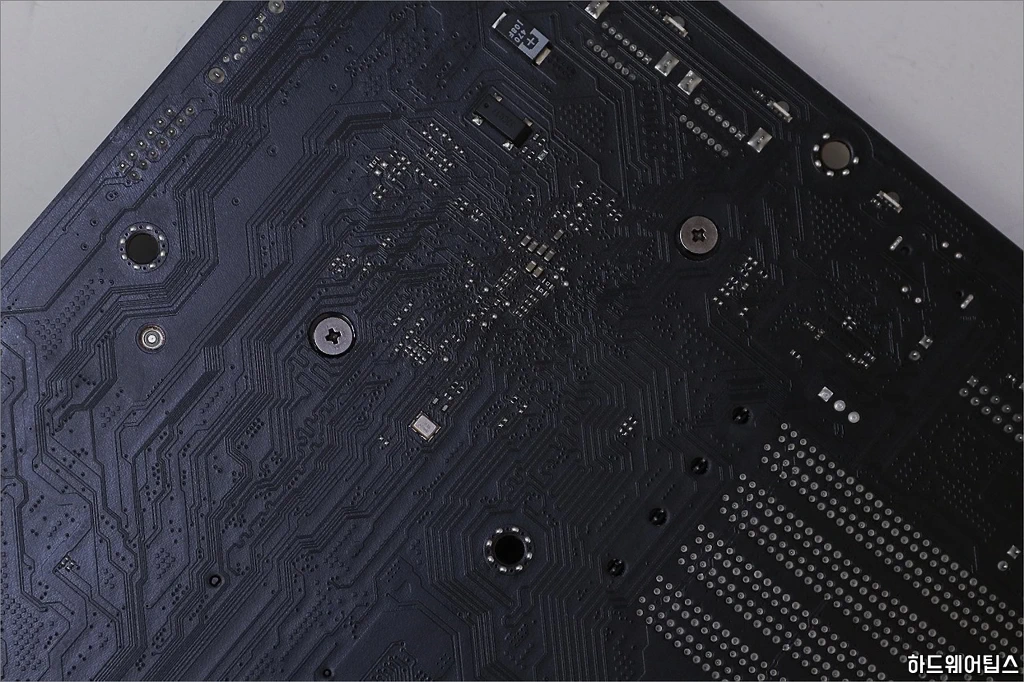

안정적인 신호/전력 전달을 위해 2oz 코퍼 6 레이어의 무광 블랙 글래스 패브릭 PCB가 사용되었습니다.
모든 히트 싱크는 플라스틱 푸시 핀 대신 고급형 제품과 같은 금속 볼트로 체결되어 있습니다.
ASRock B560M 스틸 레전드 디앤디: 전원부, 쿨링

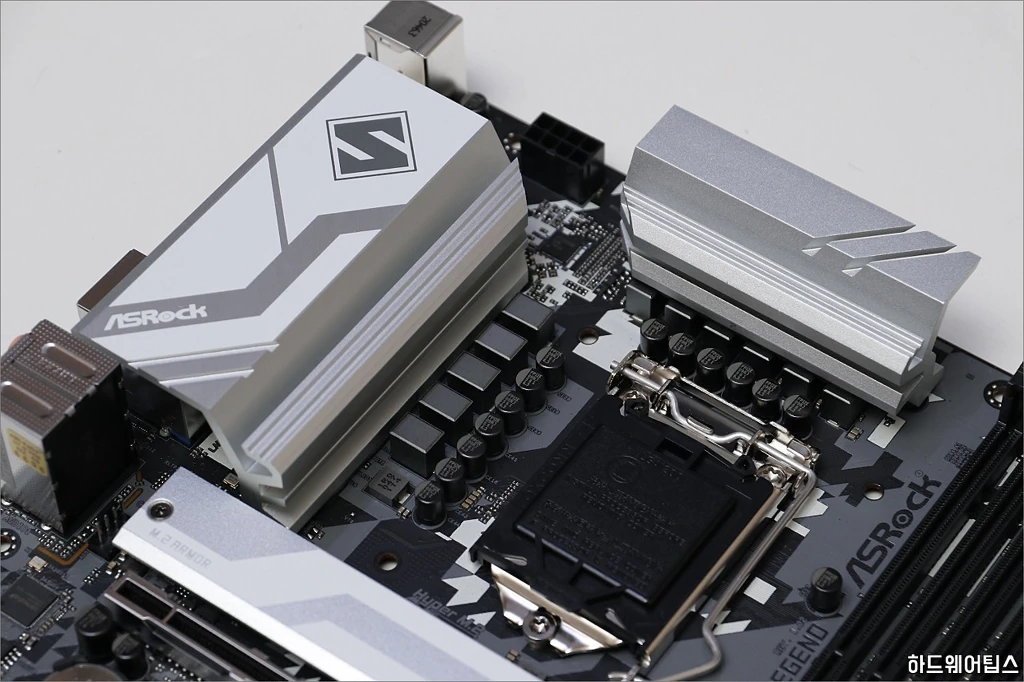

ASRock B560M 스틸 레전드는 듀얼 아웃풋 방식 8(4*2)+2 페이즈 디지털 전원부에 효율적으로 열을 방출해주는 XXL 알루미늄 히트싱크를 장착하고 있습니다.
다만, 전원부 방열판은 크기는 크지만 요철이 많지 않아 공간 대비 방열면적을 최대한 뽑아내지는 못했습니다. 히트 싱크의 무게는 약 150g 정도로 상위 제품의 히트싱크와 비교하면 무게도 상대적으로 가볍습니다.
전원부 히트싱크는 일반적으로 사용되는 보급형 서멀 패드가 사용되었습니다.

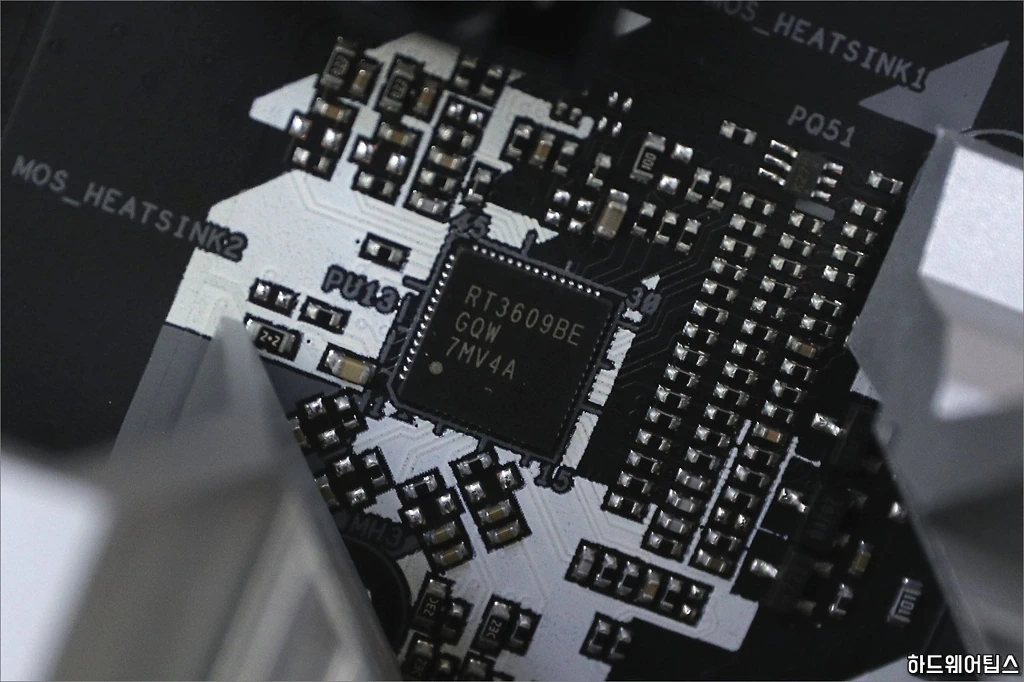

리지텍(Richtec)의 6+2 페이즈 PWM 컨트롤러 RT3609BE가 사용되었습니다.
전술한 것처럼 최대 6 페이즈 Vcore 제어가 가능한 컨트롤러이기 때문에, 4 페이즈를 더블러 없이 듀얼 아웃풋 방식 8 페이즈로 배수 구성하였습니다.
보급형 모델이지만 전원부 구성은 보급형 같지 않습니다.

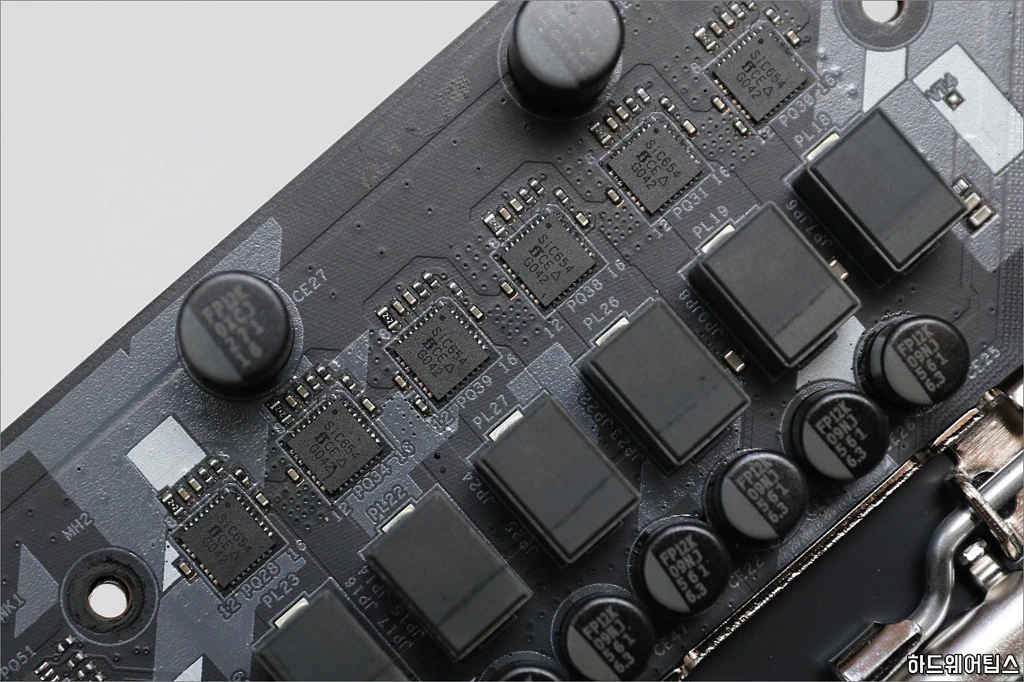

애즈락 B560M 스틸 레전드는 각 페이즈가 비셰이 (Vishay)의 50A급 VRPower Integrated Power Stage, 즉 드라이버 모스펫 (DRMOS)인 SiC654, 60A급 프리미엄 초크 코일 (인덕터), 니치콘의 12,000 시간급 솔리드 커패시터 (콘덴서) FPCAP 12K로 구성되었습니다.

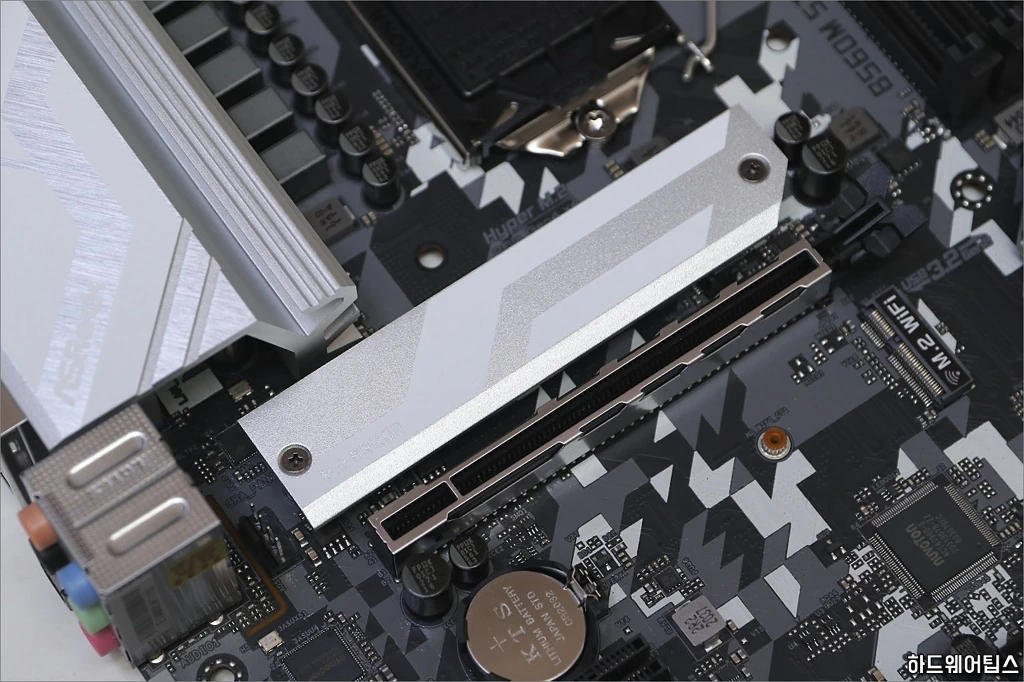

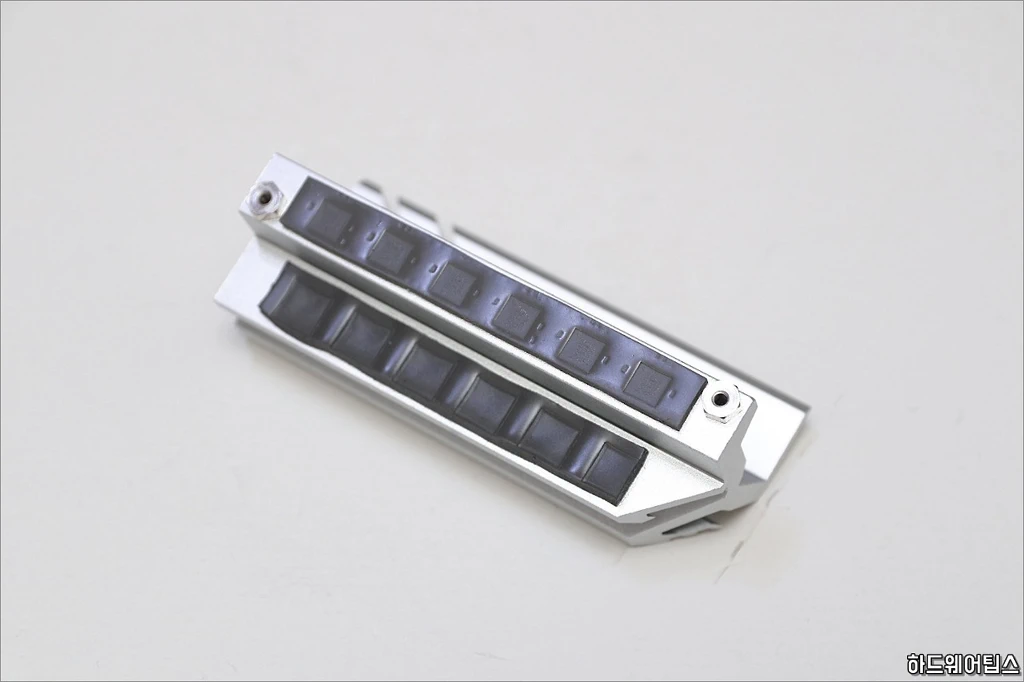

1번 M.2 슬롯은 전용 방열판이 장착되어 있으며, 1번 PCI-E 슬롯의 경우 i5 이상의 11세대 인텔 코어 프로세서를 장착 시 2배 높은 대역폭의 PCIe 4.0으로 동작하게 됩니다. (10세대 및 하위 CPU 사용 시 PCIe 3.0으로 동작)

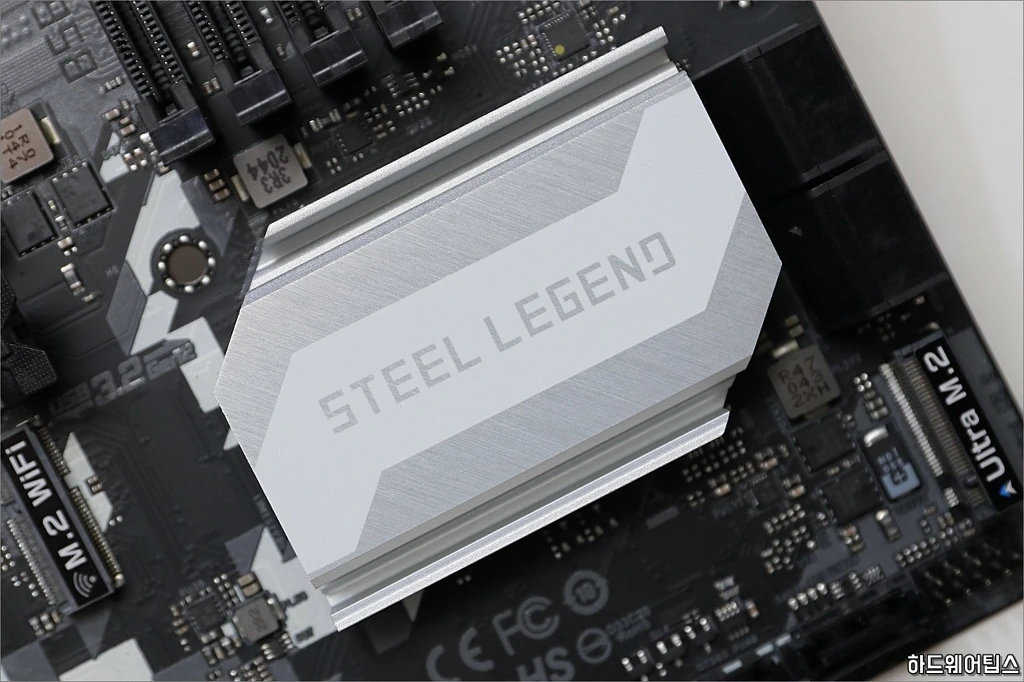

PCH도 충분한 크기의 방열판이 부착되어 칩셋 발열 문제를 걱정할 필요가 없습니다.
ASRock B560M 스틸 레전드 디앤디: 폴리크롬 RGB

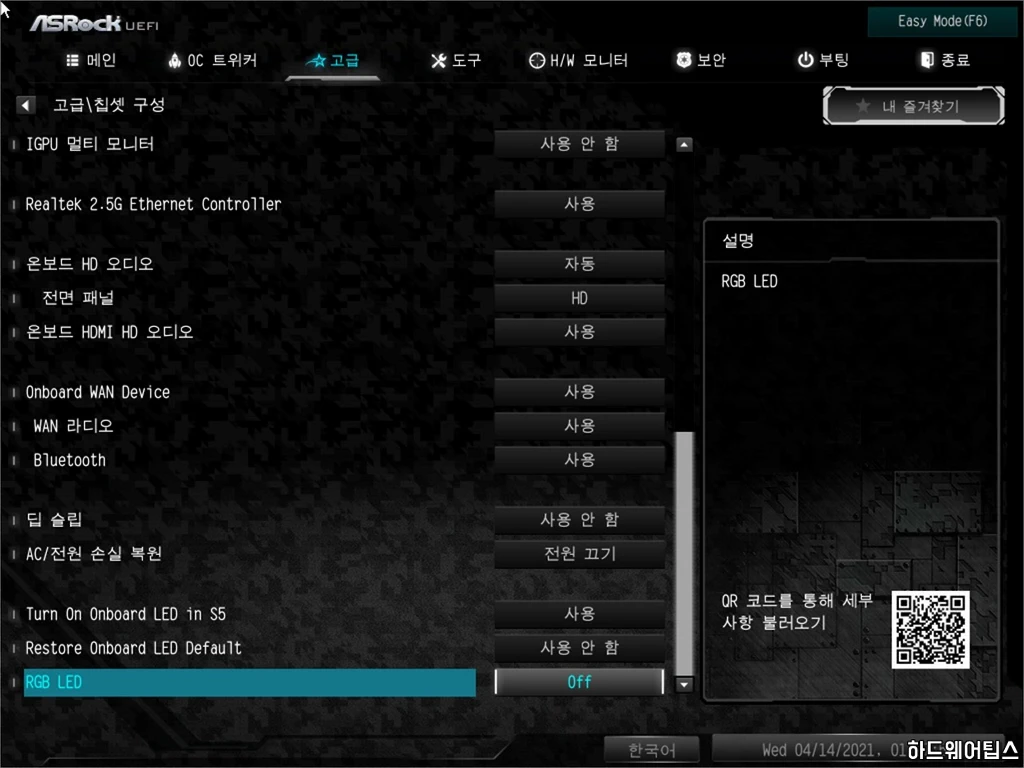

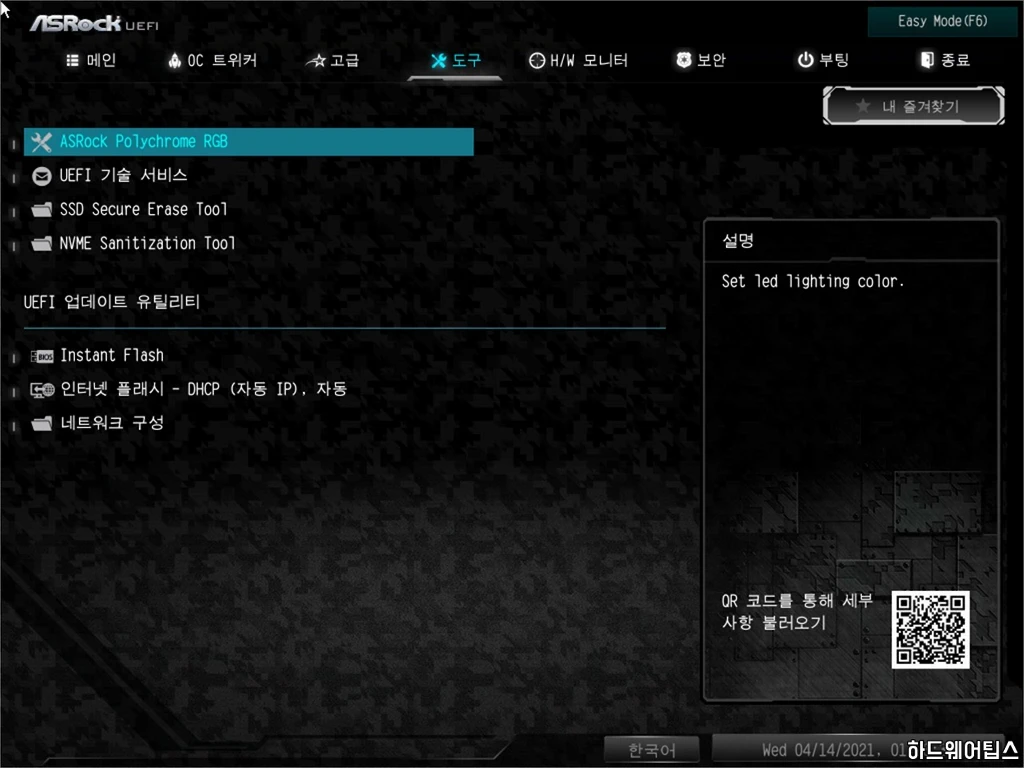

ASRock B560M 스틸 레전드는 고유 5V ARGB 및 12V RGB 제어 기술인 폴리크롬 RGB(Polychrome RGB)를 지원합니다. UEFI BIOS를 통해 단순 제어가 가능하며, 윈도우에서 전용 유틸리티를 설치해 고급 제어가 가능합니다.

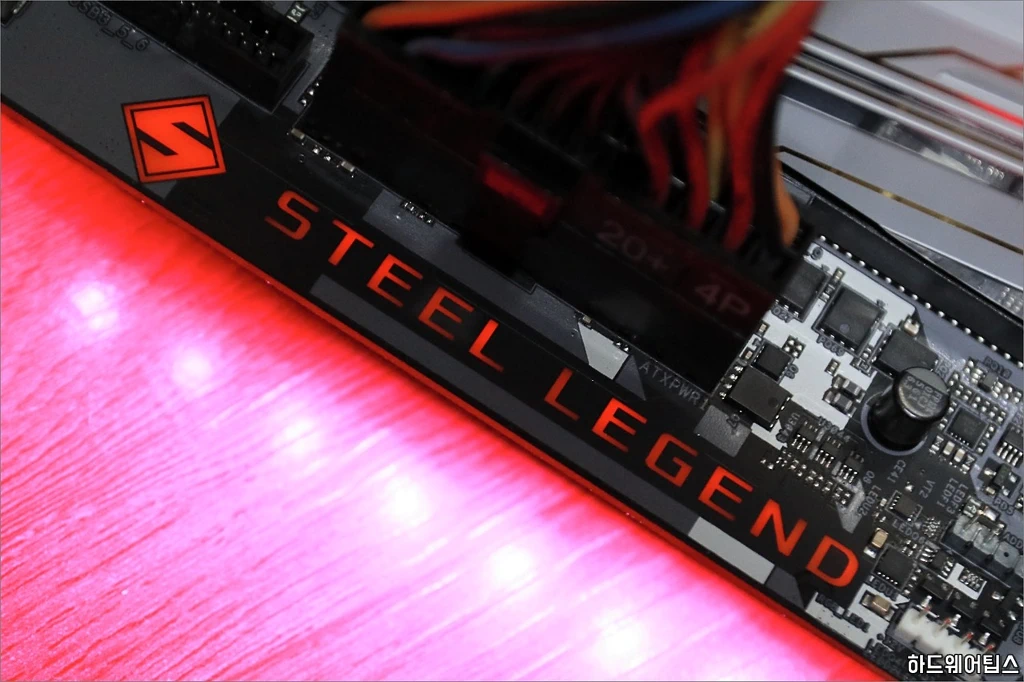

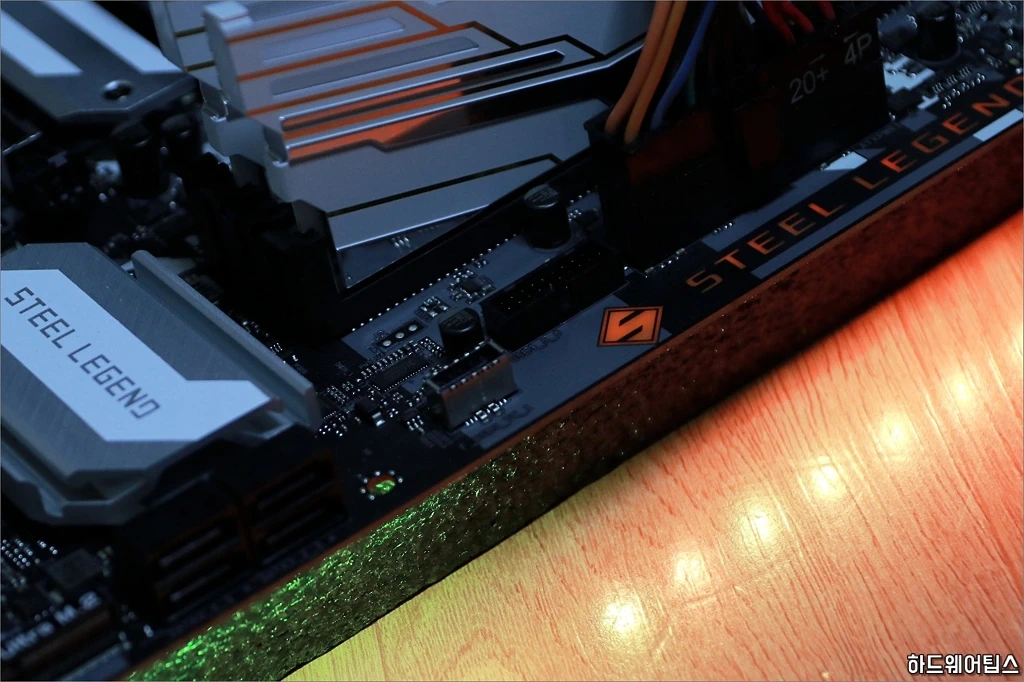

메인보드도 자체 RGB 조명 효과를 제공하는데 우측 후면의 RGB LED가 은은하게 바닥을 비추는 형태입니다.
ASRock B560M 스틸 레전드 디앤디: UEFI BIOS

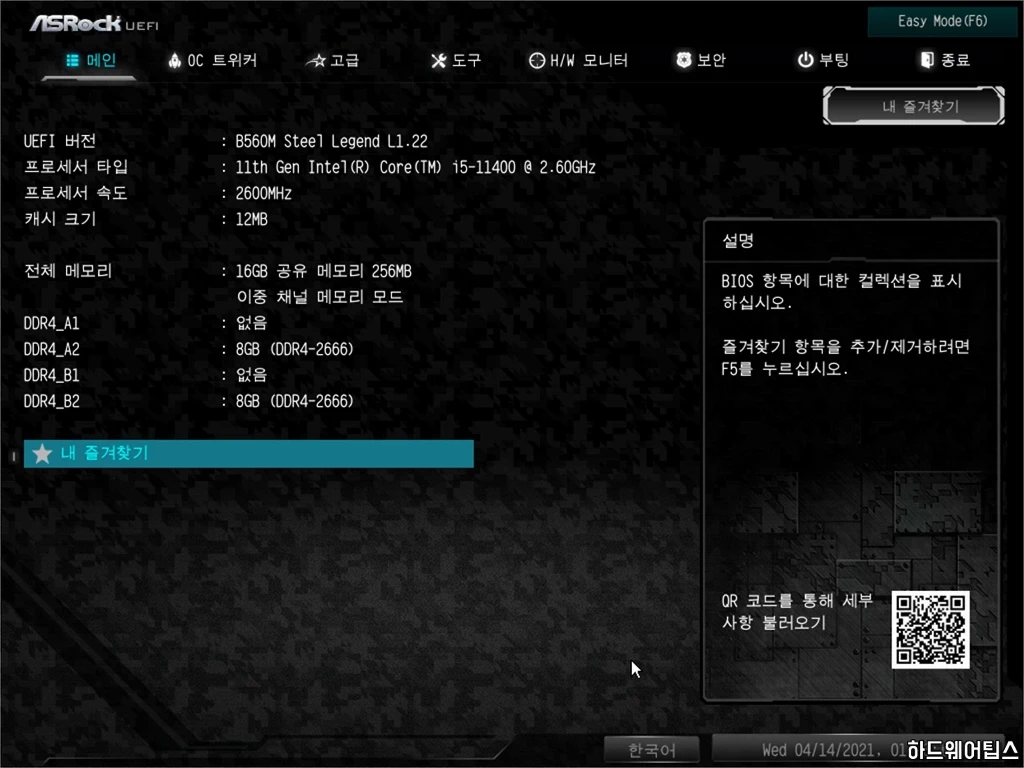

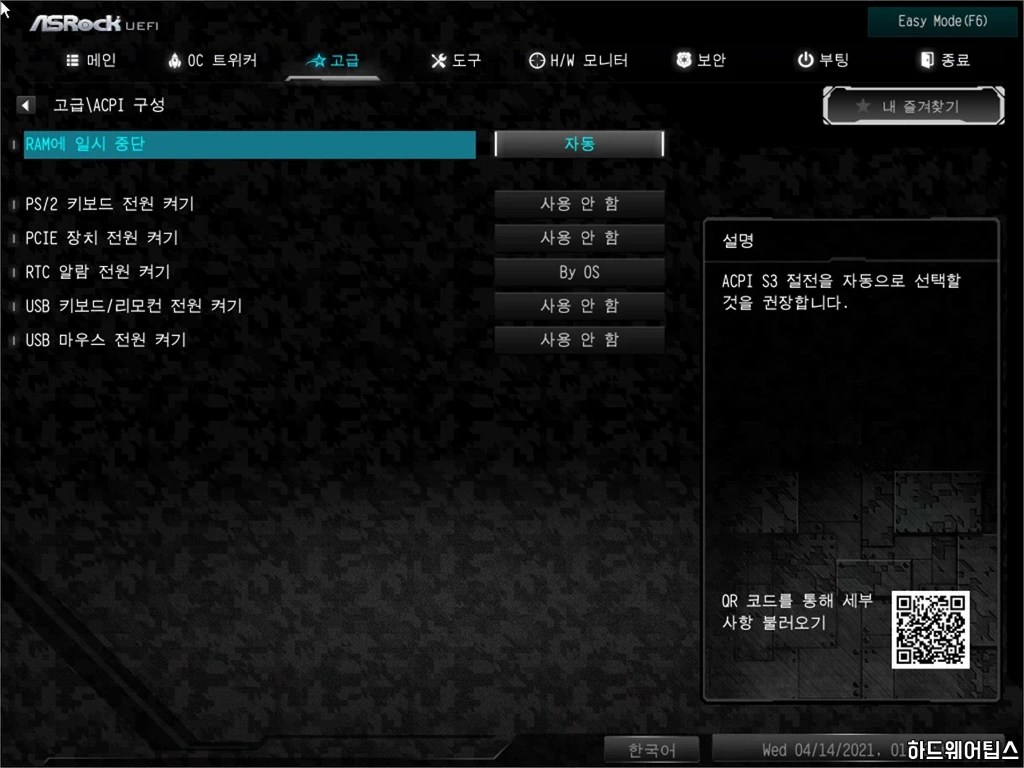

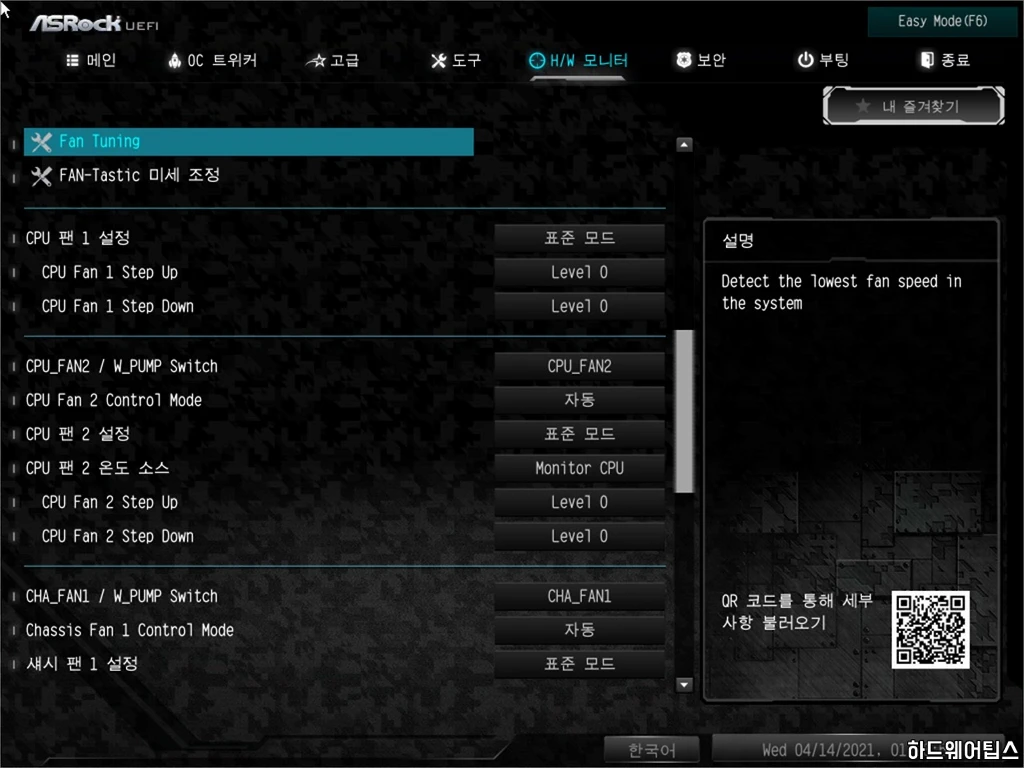

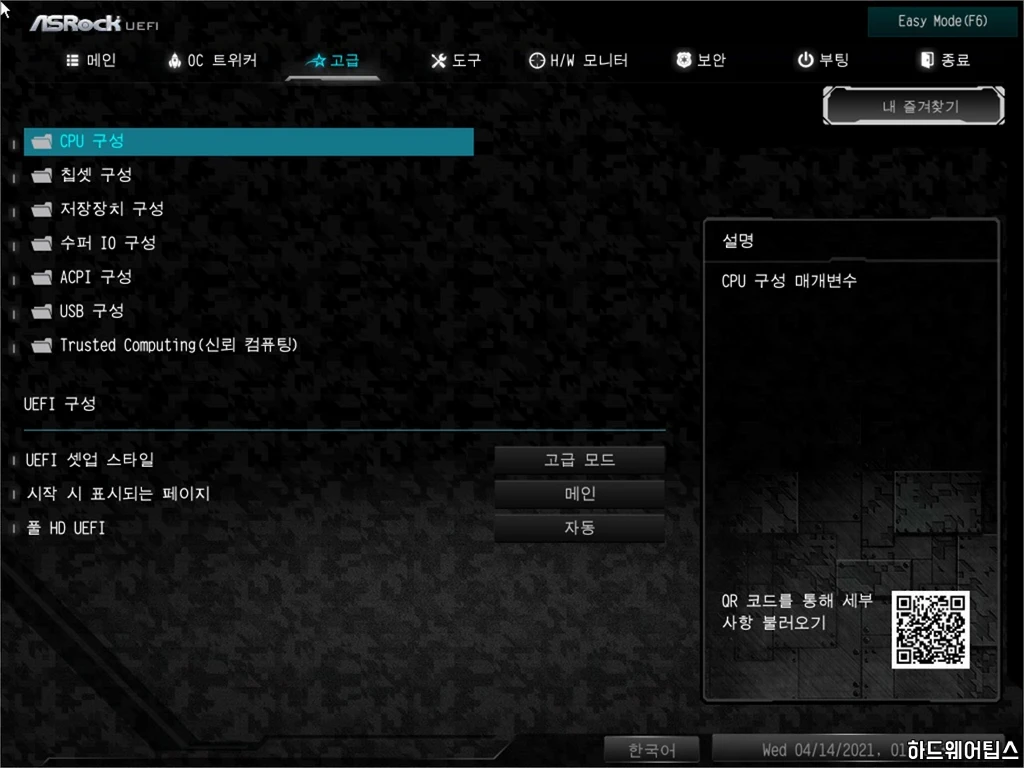

키보드 DEL 키를 눌러 UEFI BIOS로 진입하면 사용자 인터페이스를 볼 수 있습니다.

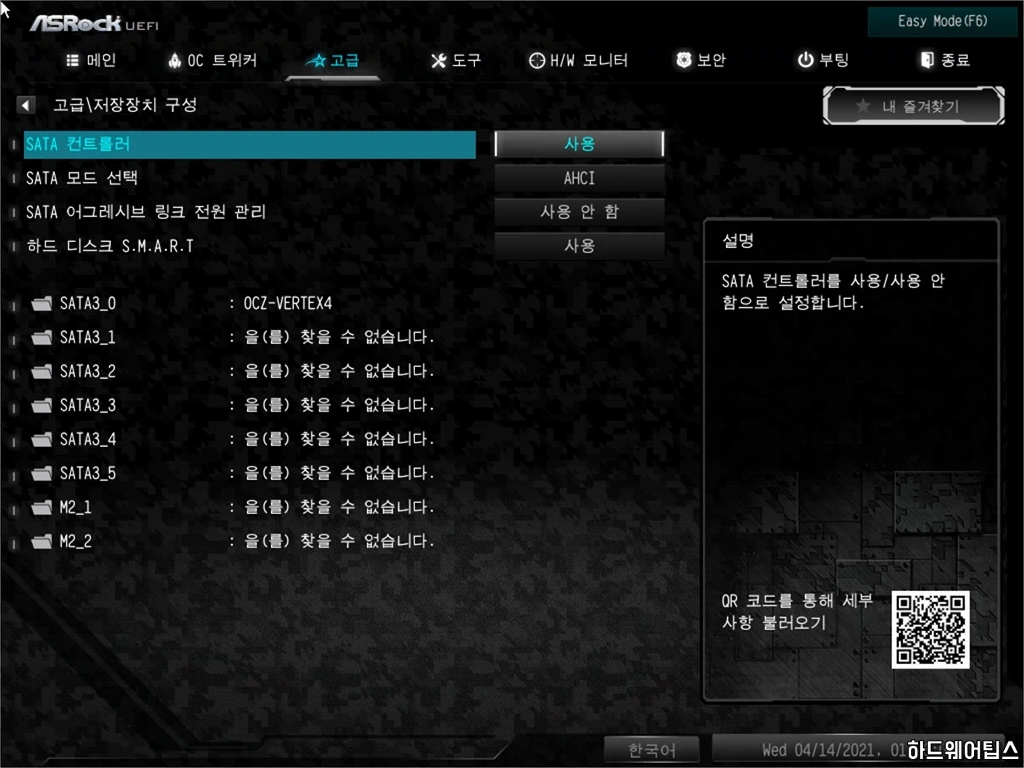

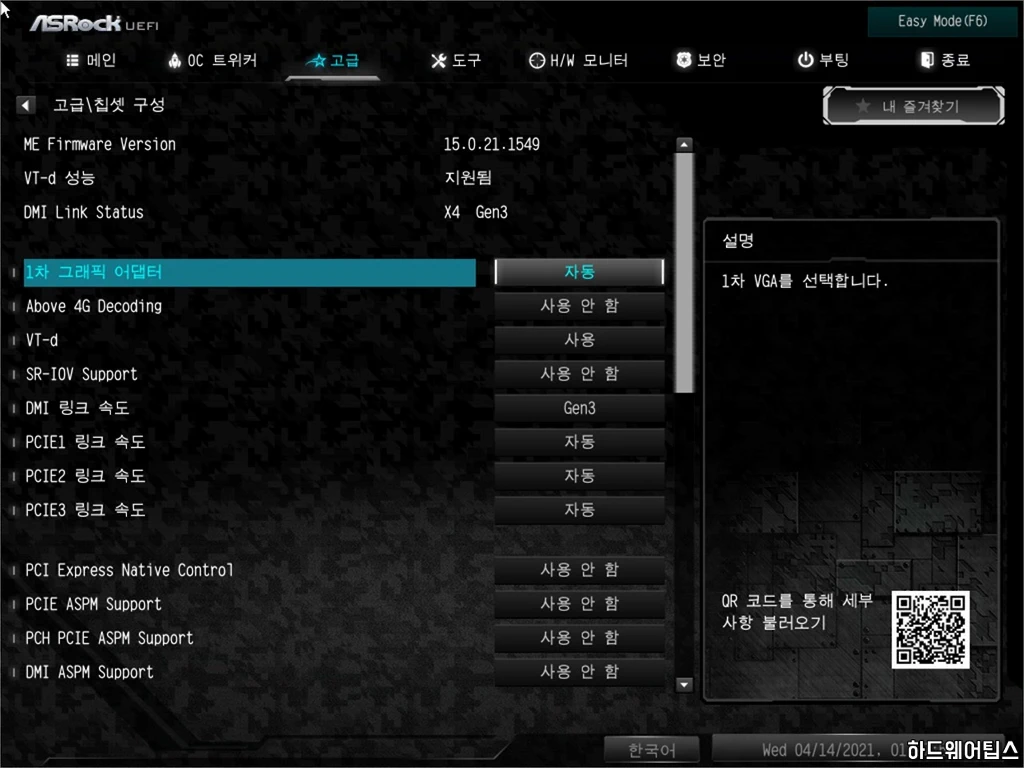

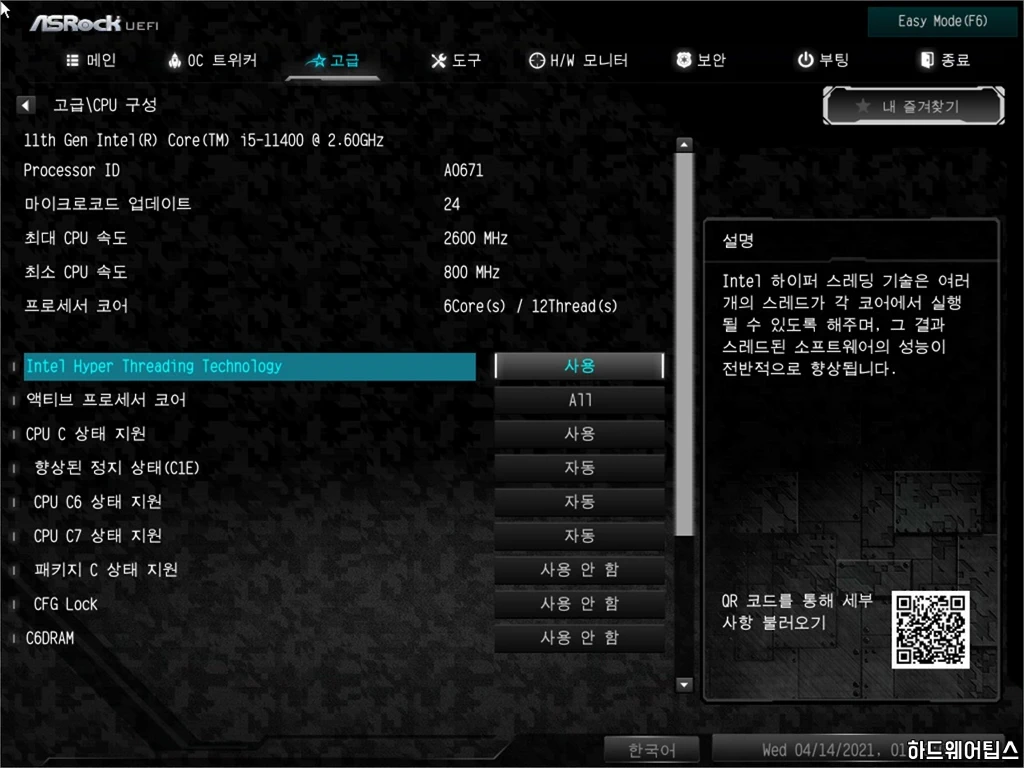

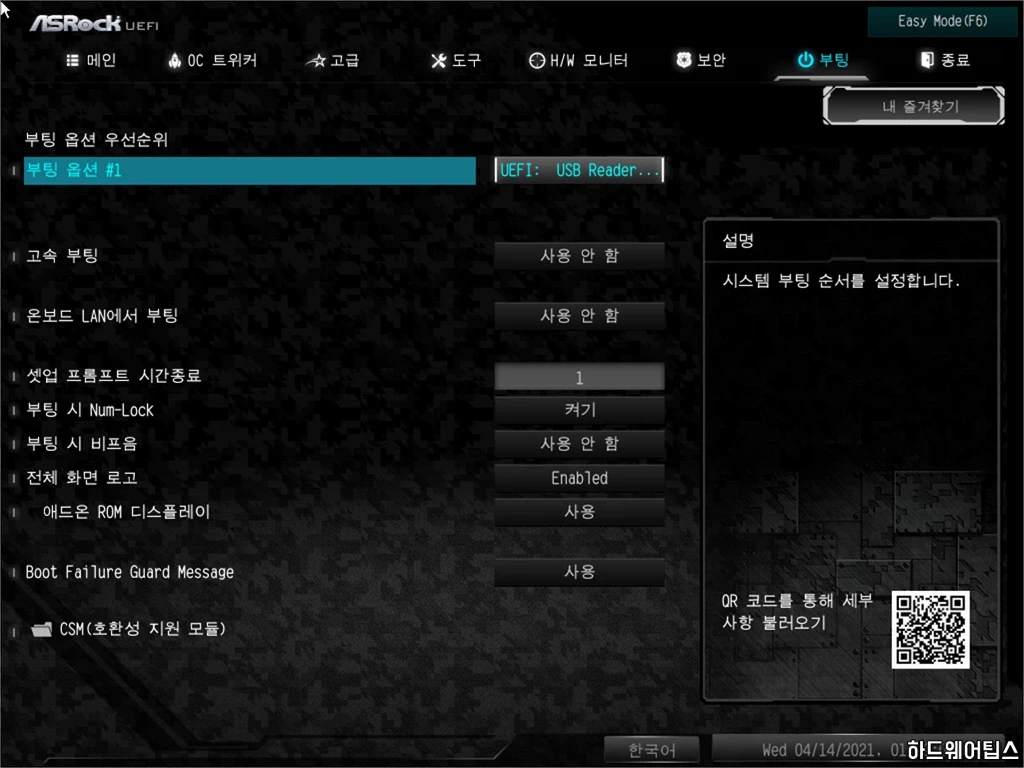

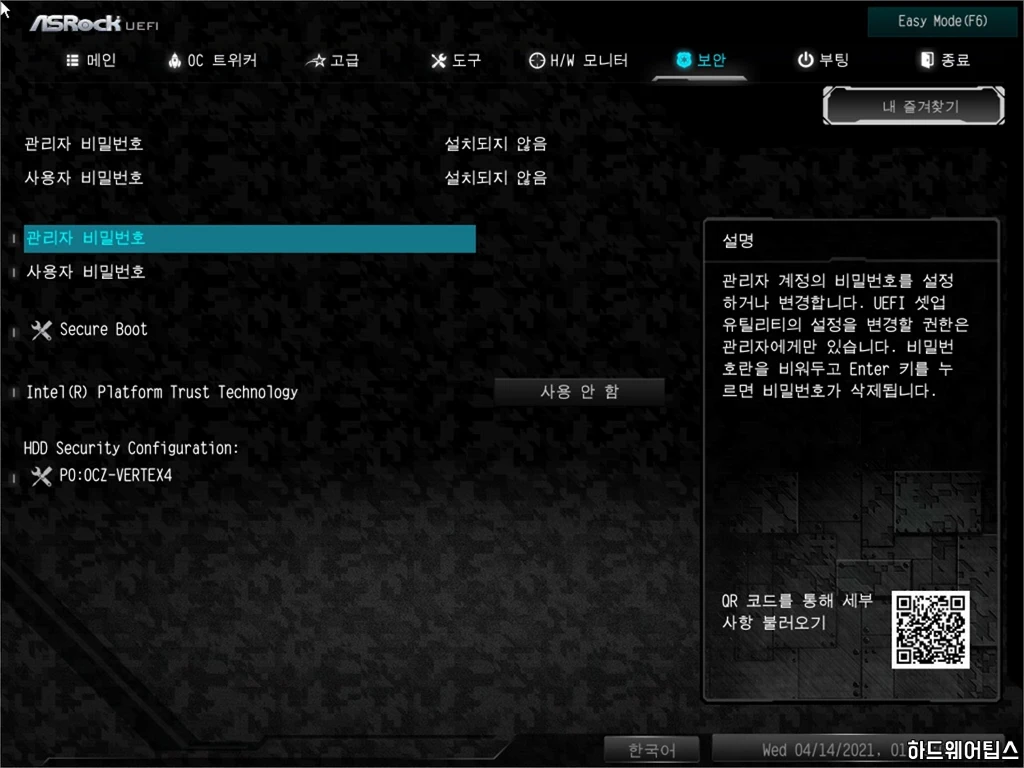

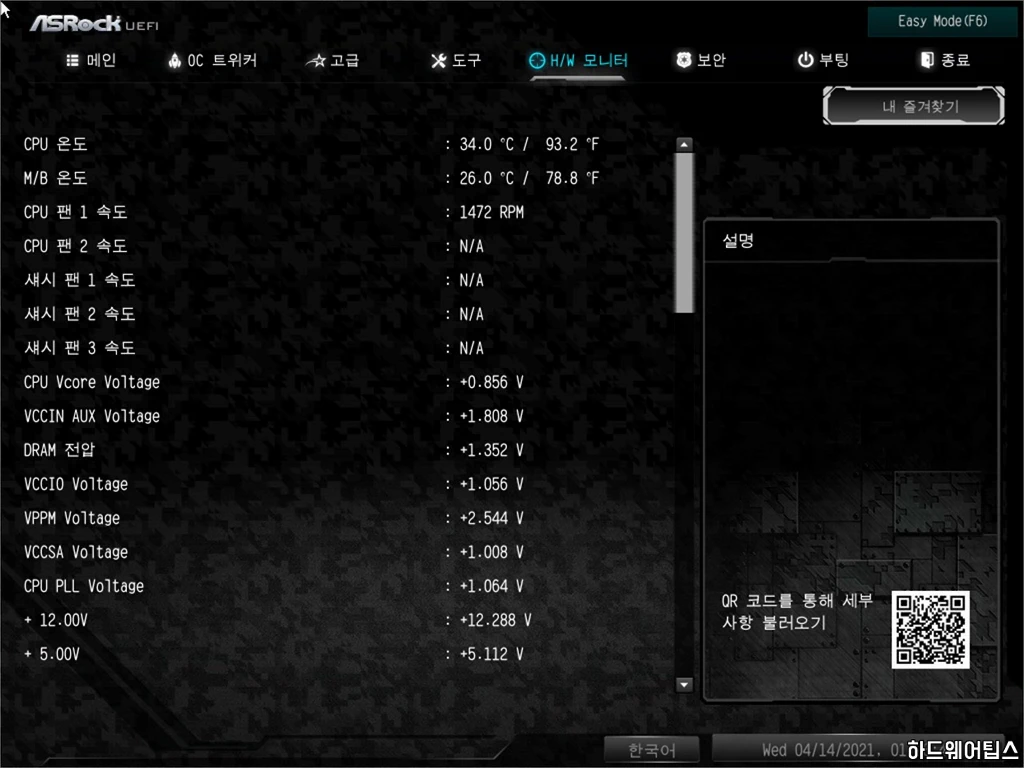

초기 화면은 이지 모드인데 F6 키를 누르면 위 화면과 같이 고급 모드로 전환할 수 있습니다. 전체적인 메뉴 구성은 다음과 같습니다.
ASRock B560M 스틸 레전드 디앤디: 오버클러킹

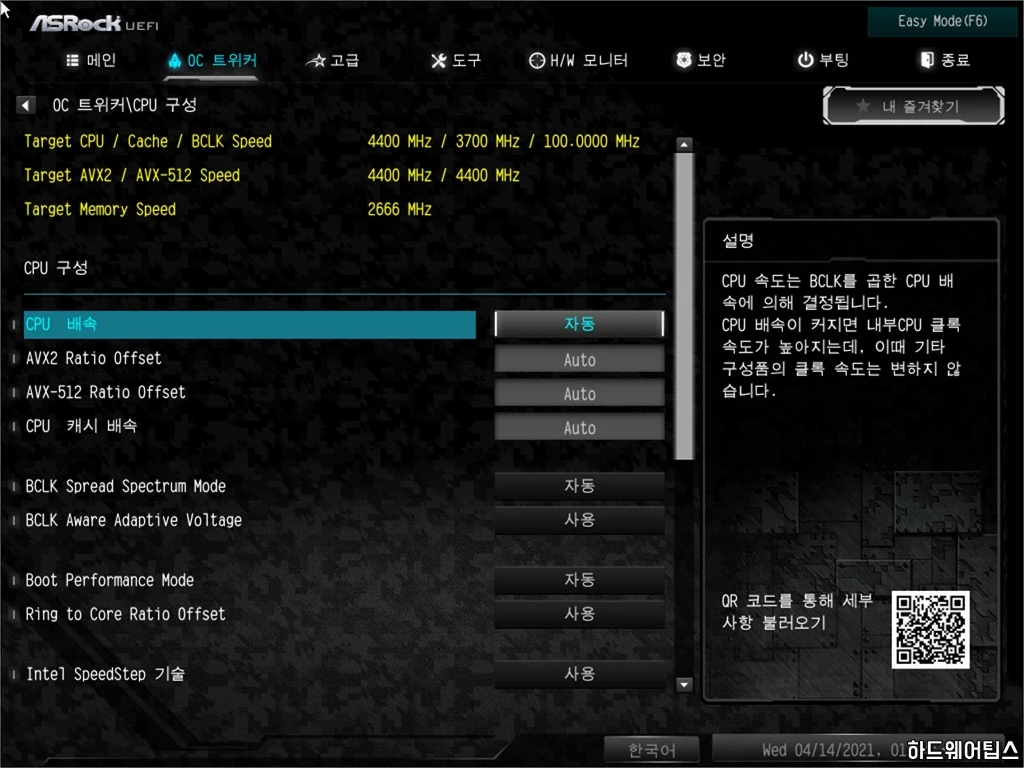

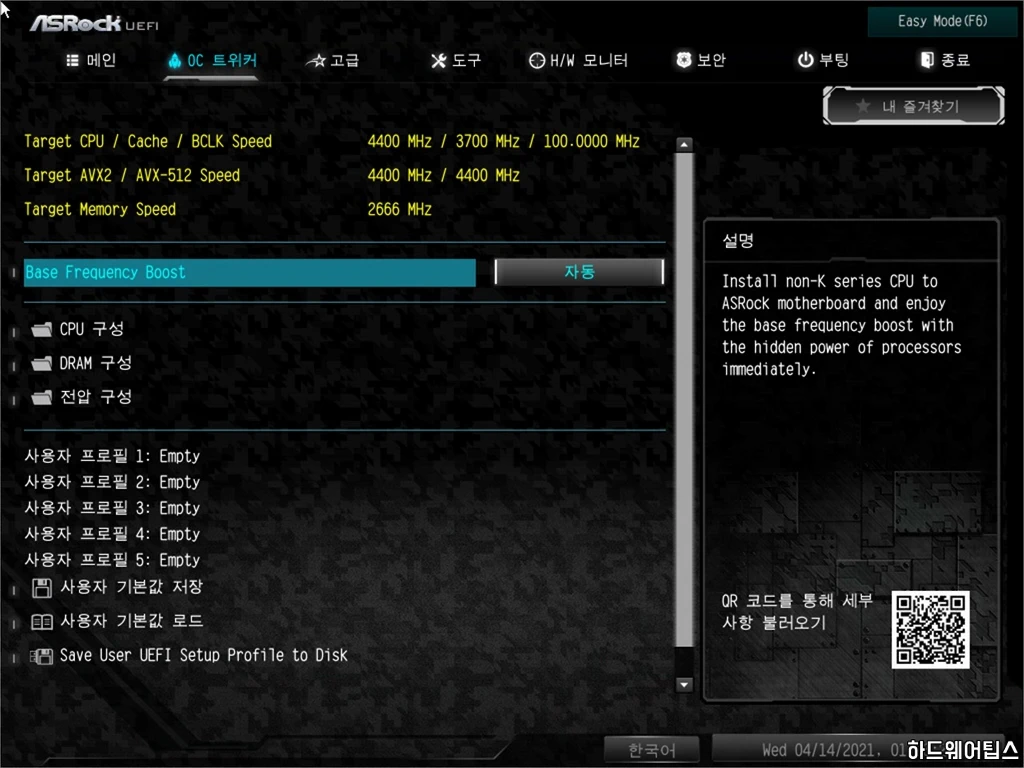

ASRock B560M 스틸 레전드는 BFB(Base Frequenc Boost) 및 최고 DDR4-4800MHz 이상 XMP 메모리 지원을 포함한 Z 시리즈와 같은 메모리 오버클러킹 기능을 제공합니다.
인텔 코어 프로세서는 전력 제한을 풀지 않는 경우, 소비 전력이 기본 값을 초과할 때 일정 시간이 지남에 따라 터보 부스트 클럭이 터보 부스트 1단계 2단계를 거쳐 베이스 클럭까지 떨어지게 됩니다.

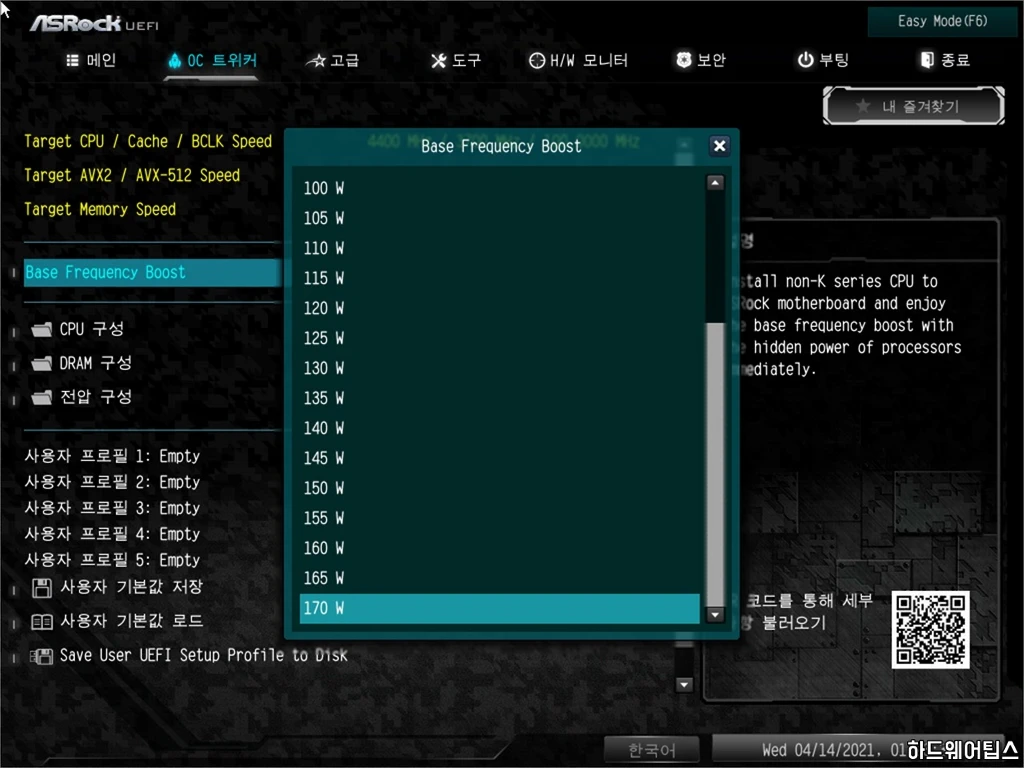

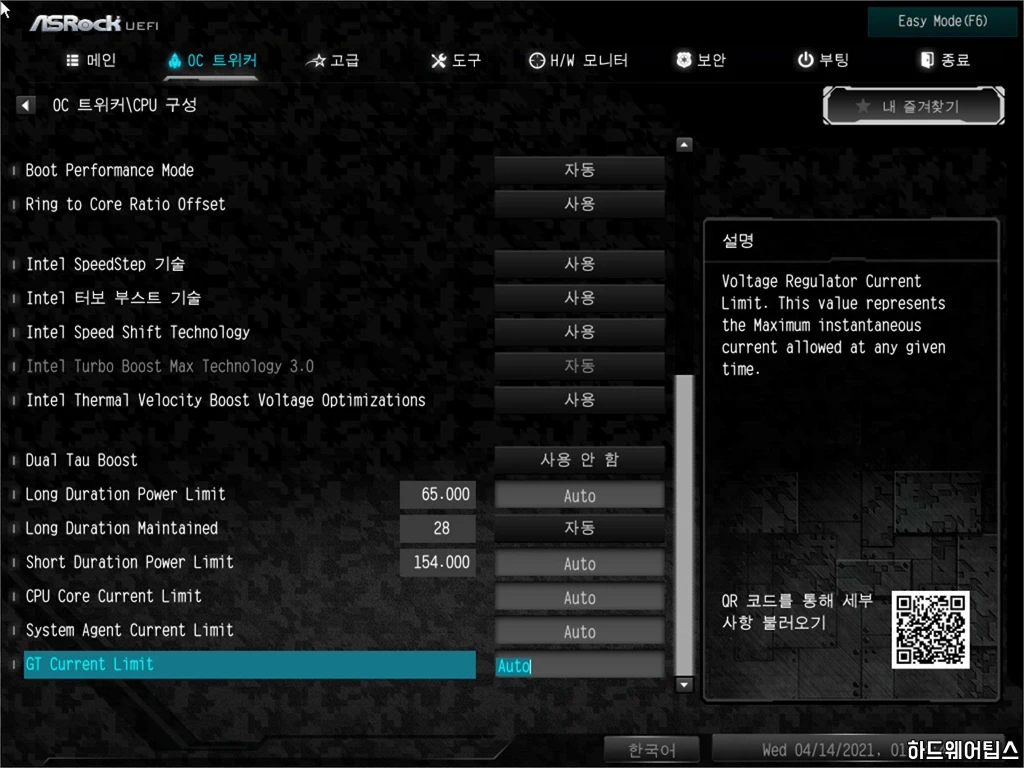

애즈락의 BFB는 일종의 원스텝 전력 제한 해제 기능으로 설정한 값과 동일하게 전력 제한을 풀어주는 역할을 합니다. 코어 i5-11400 기준 최대치인 170W로 설정하는 경우 거의 모든 작업에서 올 코어 터보 부스트 클럭이 유지되는 것을 확인할 수 있었습니다.

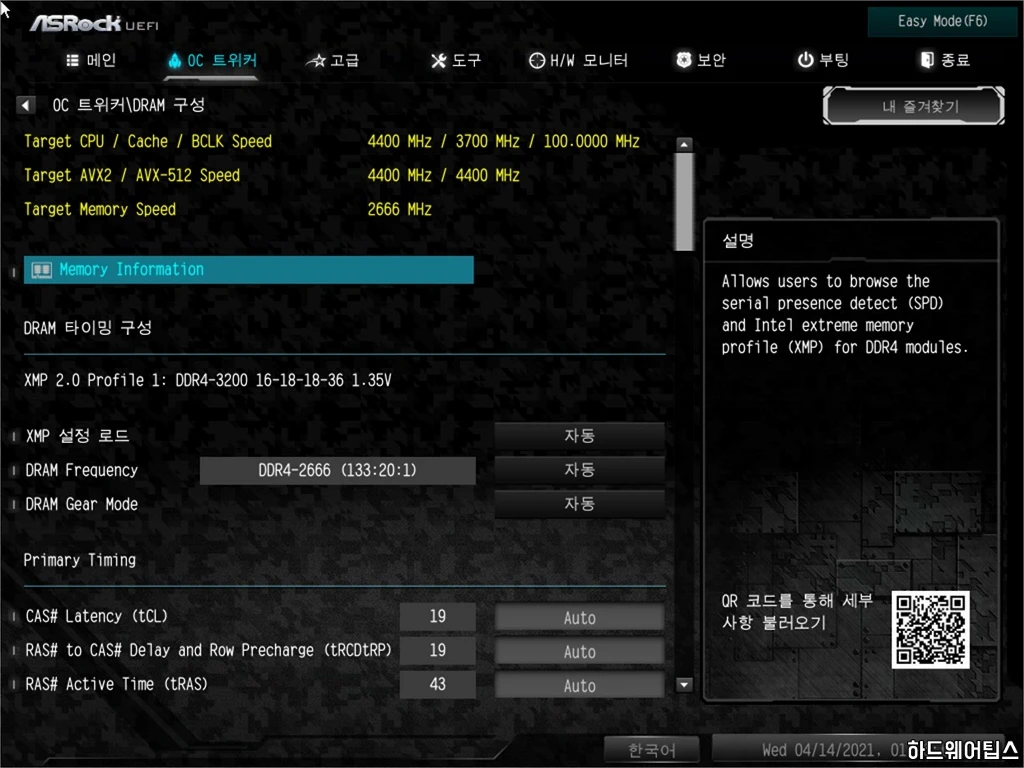

메모리 오버클러킹은 Z 시리즈 메인보드와 거의 같은 옵션을 제공합니다. XMP 메모리를 사용하는 경우 단순히 XMP 기능을 설정해서 사용할 수 있고, 수동으로 클럭과 타이밍, 기어 모드(기어1/기어2)를 직접 설정할 수도 있습니다.

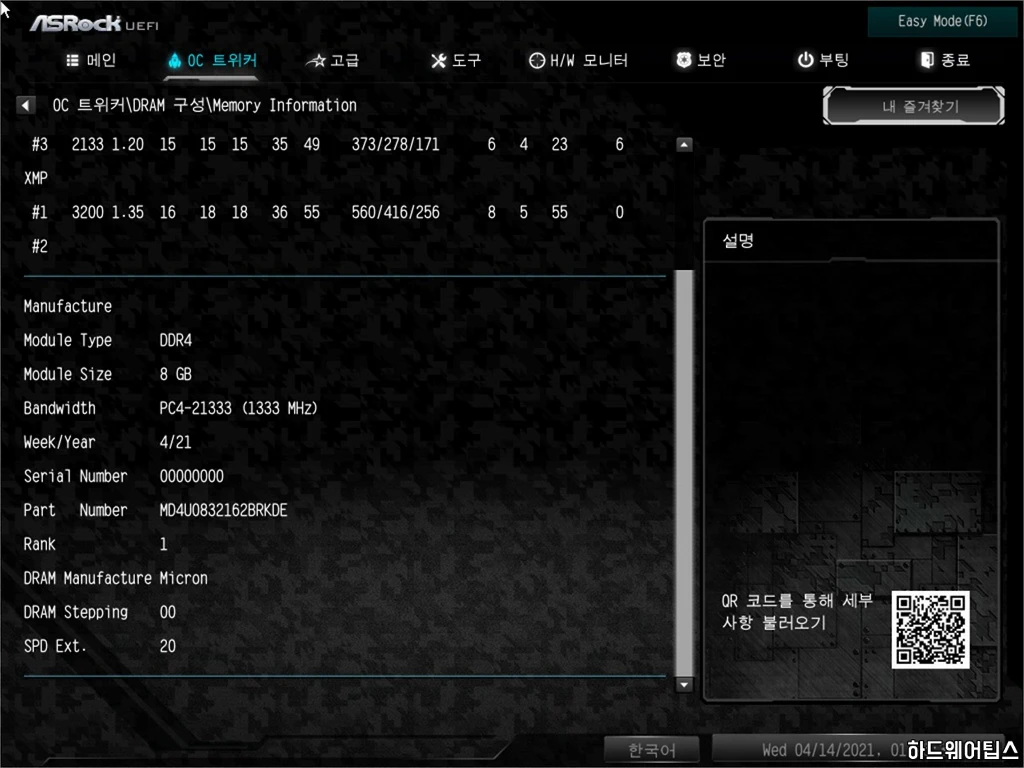

메모리 인포메이션 기능을 통해 현재 장착된 메모리의 정보도 살펴볼 수 있습니다.

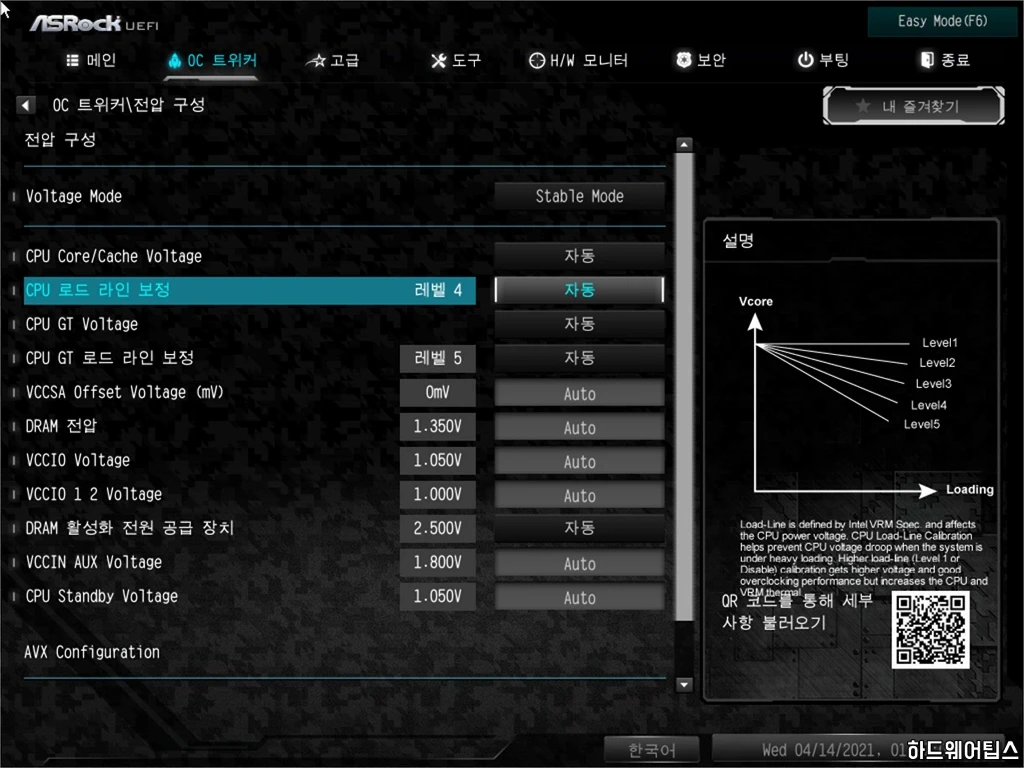

전압 설정은 Z 시리즈 보드에 비해 다소 아쉽습니다.

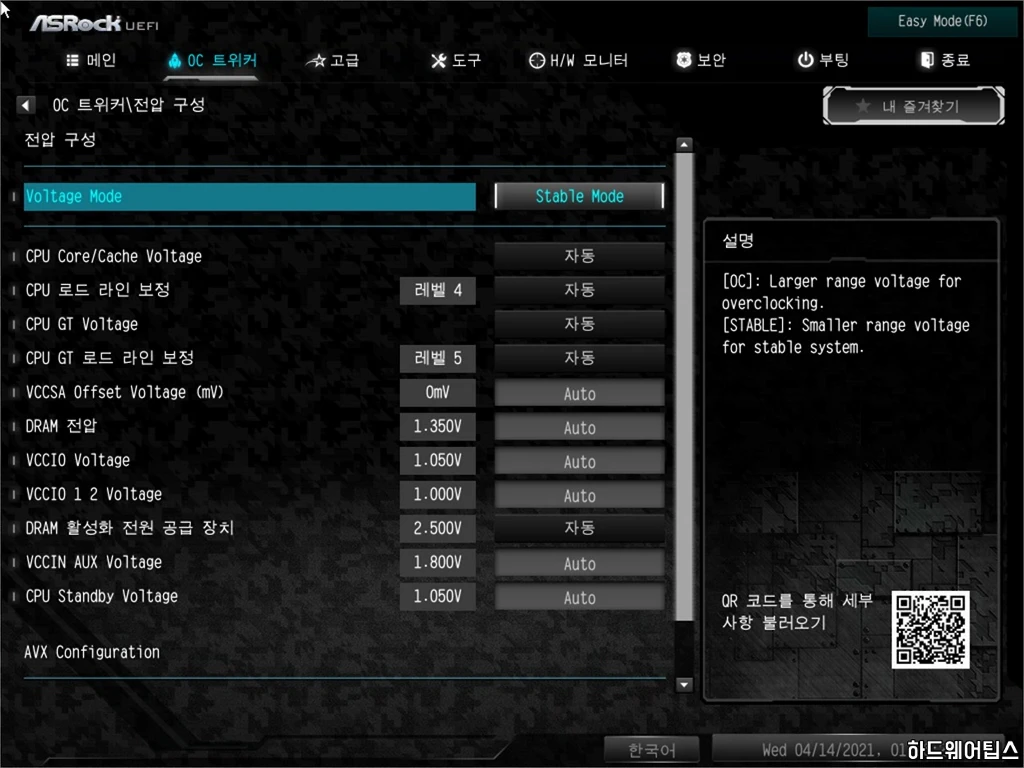

Voltage Mode는 Stable Mode와 OC Mode가 있는데 OC Mode를 선택 시 설정 가능 범위를 넓혀줍니다. CPU Load-line Calibration(로드 라인 보정)의 경우 레벨 3-5까지만 선택이 가능했습니다.
메모리 오버클러킹을 위해서는 VCCSA Offset Voltage 및 VCCIO 1 2 Voltage(IO2), DRAM 전압 항목이 중요합니다. DDR4-3200 정도는 기본 값으로 잘 들어가지만 DDR4-3466/3600 또는 그 이상을 원하는 경우 SA 및 IO2 전압을 올려줄 필요가 있습니다.

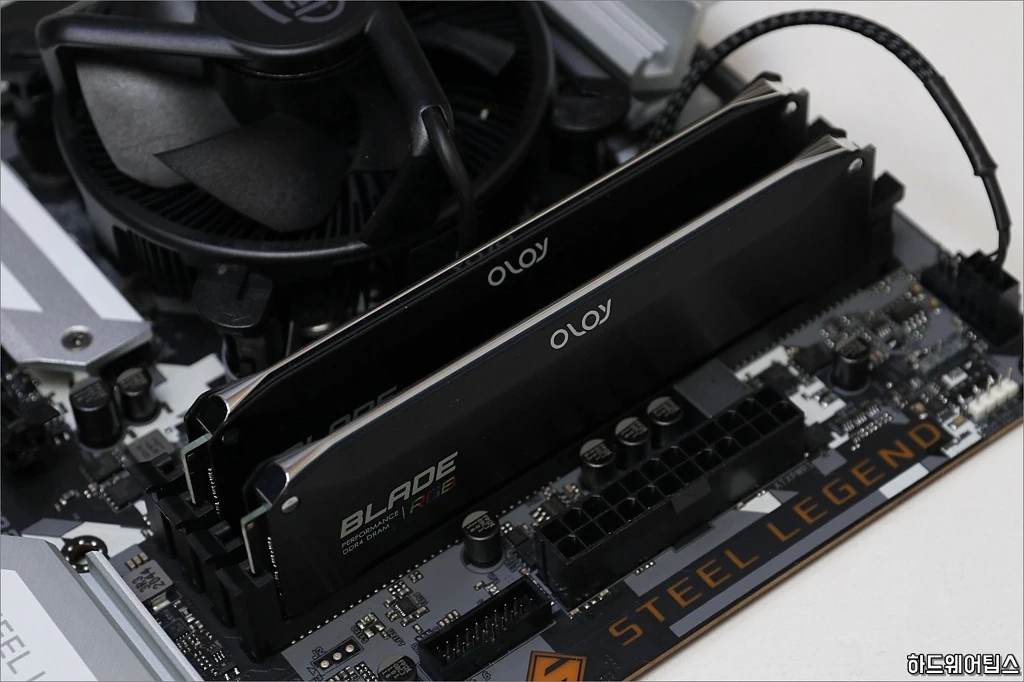

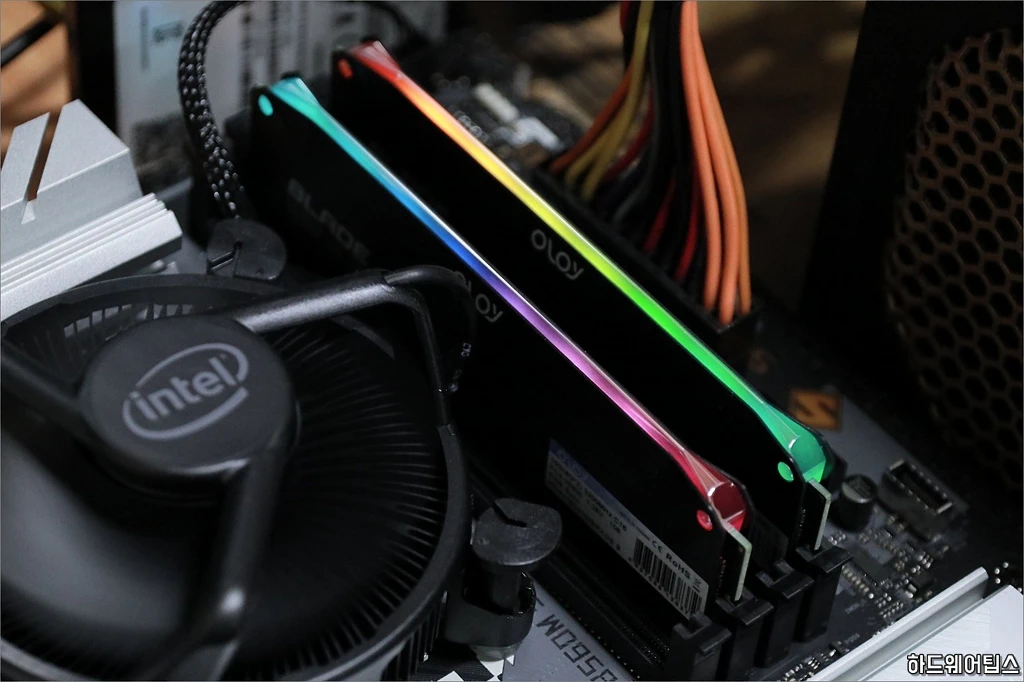

삼성 DDR4-2666, OLOy DDR4-3200 CL16 블레이드 RGB 및 DDR4-3200 CL14 워호크 플래티넘 SE RGB 메모리를 이용해 간단하게 메모리 클럭에 따른 대역폭, 레이튼시를 확인해보았습니다.

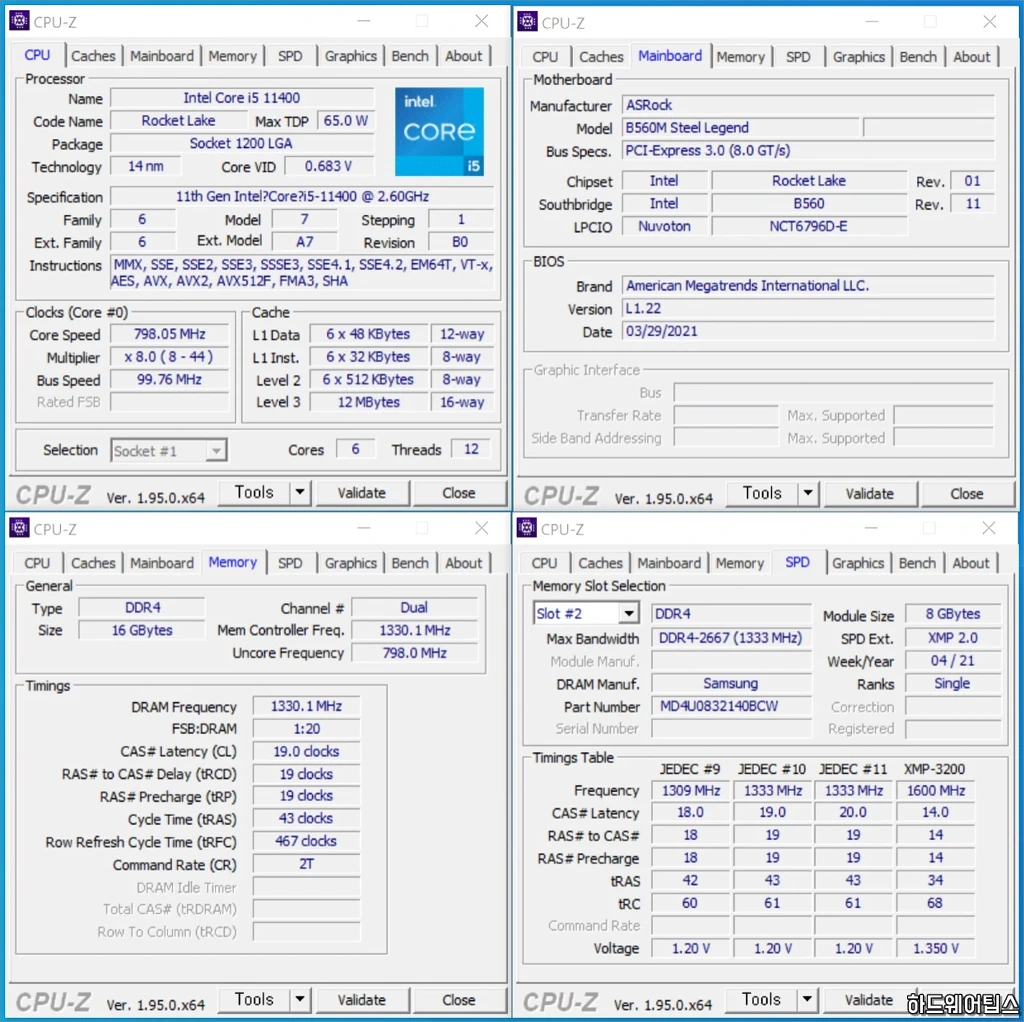

DDR4-2666 메모리 장착 시의 메모리 대역폭 및 레이튼시입니다. (기어 Auto)

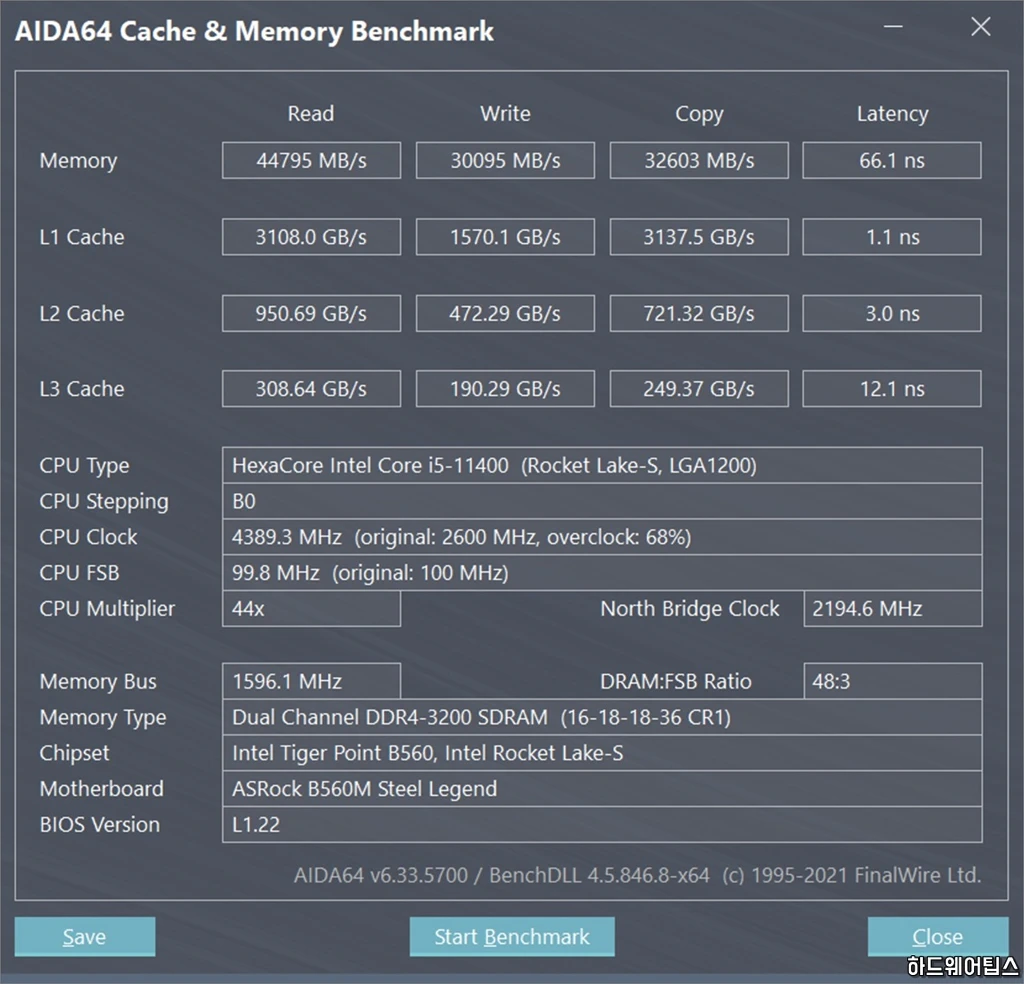

DDR4-3200 CL16 메모리 장착 시의 메모리 대역폭 및 레이튼시입니다. (기어 Auto)

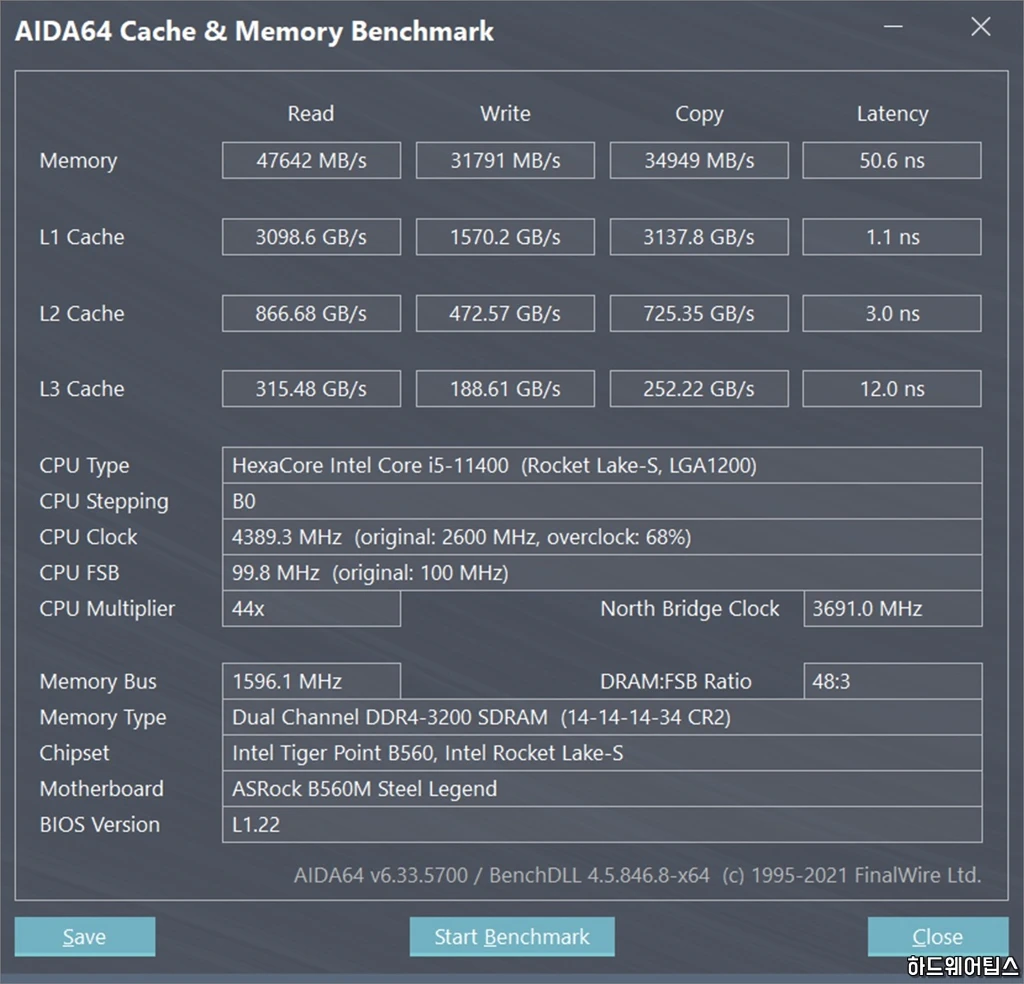

DDR4-3200 CL14 메모리 장착 시의 메모리 대역폭 및 레이튼시입니다. (기어 1)
현재 애즈락 메인보드의 경우 레이튼시는 잘 나오지만 쓰기, 복사 대역폭을 보면 자동 타이밍 면에서 최적화가 조금 부족해보이며, 이를 최대로 끌어올리기 위해서는 1차 외에 2차 타이밍도 수동으로 조금 더 타이트하게 설정해야할 필요가 있습니다.
ASRock B560M 스틸 레전드 디앤디: 평가
ASRock B560M 스틸 레전드는 인텔 11세대 코어 시리즈에 최적화되어 출시된 제품으로 드라이버 모스펫이 사용된 8+2 페이즈의 안정적인 디지털 전원부와 준수한 쿨링 솔루션을 갖추고 있습니다. 이런 구성 뿐만 아니라 외형적인 부분도 한 단계 위의 상급 제품과 비교해도 손색이 없는 수준입니다.
다른 보급형 제품과 차별화되는 부분은 이 뿐만이 아닙니다. 대부분의 보급형 제품은 i5 이상의 11세대 코어 프로세서(코드명 로켓 레이크)를 장착하지 않는 경우 M.2 1번 슬롯을 아예 사용할 수 없지만, ASRock B560M 스틸 레전드의 경우 10세대 코어 프로세서를 장착 시에도 M.2 1번 슬롯을 사용 가능하도록 설계되어 있습니다.
그러나 보급형 제품인 만큼 모든 부분을 잡을 수는 없는 법.
통합 오디오 코덱 스펙이나 무선 Wi-Fi 기능을 지원하지 않는 부분 등은 개인적으로 아쉬움이 남습니다. 만약 같은 가격에 최상급 오디오 코덱과 무선 Wi-Fi 기능까지 지원했다면 그냥 무조건 동급 최강이 될 수 있었겠죠. 제조사 마진은 줄겠지만요.
그럼에도 불구하고 ASRock B560M 스틸레전드 DND는 가격을 고려할 때 상대적으로 충실한 전원부 구성과 10세대 CPU 장착 시의 M.2 호환성 등 본질적인 면에서는 부족함이 없는 충분히 괜찮은 메인보드라고 평가하고 싶네요.
