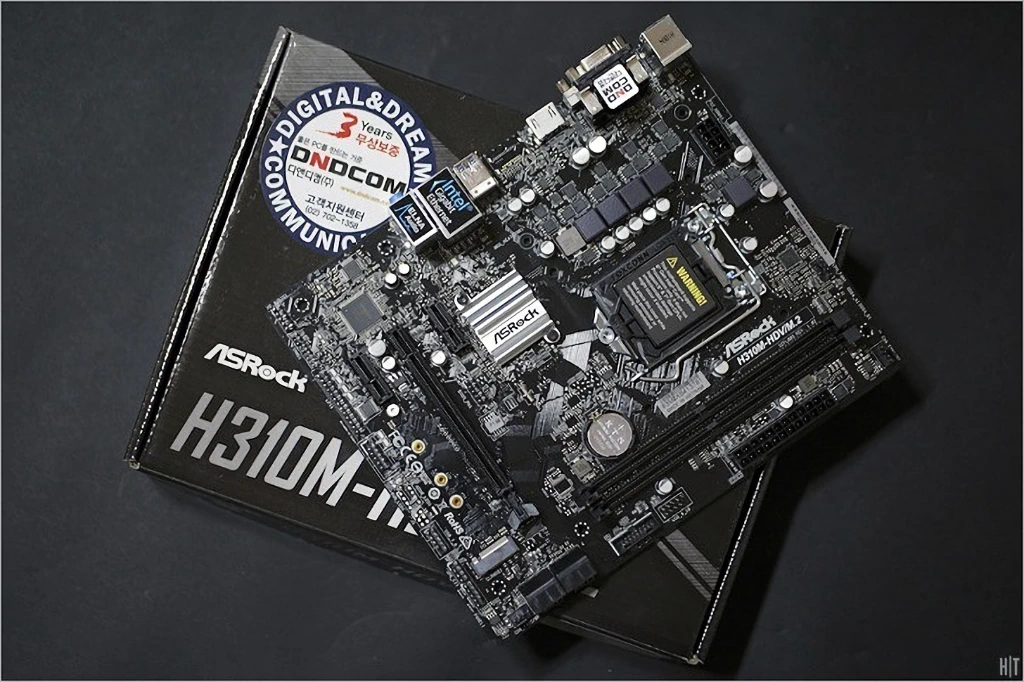

오늘 살펴볼 제품은 인텔 H310 칩셋 기반의 보급형 메인보드 ASRock H310M-HDV/M.2 디앤디컴입니다.
애즈락의 국내 공식 유통사인 디앤디컴은 한두 번(HDV) 메인보드 H310M-HDV에 대해 애즈락의 인텔 8세대 보급형 메인보드를 대표하는 제품으로 다양한 디스플레이 출력과 10개의 USB 포트로 다양한 주변기기를 연결할 수 있으며, ‘한두 번(HDV) 더 생각해봐도 역시 애즈락’이라는 찬사를 받을 수 있을 만큼 가격에 있어서 경쟁력이 큰 제품이라고 소개하고 있습니다.
인텔 8세대 코어 프로세서는 이를 지원하기 위해 급조된 사골(?) 칩셋인 Z370과 함께 2017년 말 등장했습니다. 그러나 Z370 단일 상위 칩셋으로 출시되었기에 보급형 CPU와 구성 시에는 CPU와 칩셋의 가격 밸런스가 맞지 않는다는 문제를 안고 있었습니다.
예를 들어 코어 i5-8400이라는 높은 가격 대비 성능을 지닌 CPU가 출시되었음에도 불구하고 사용자들은 이를 지원하는 보급형 칩셋의 출시가 늦어 어쩔 수 없이 상위 칩셋인 Z370 보드를 사용해야 했습니다. 코어 i5-8400의 가성비가 상대적으로 높은 가격의 메인보드로 인해 큰 효과를 보지 못하게 된 것이죠.

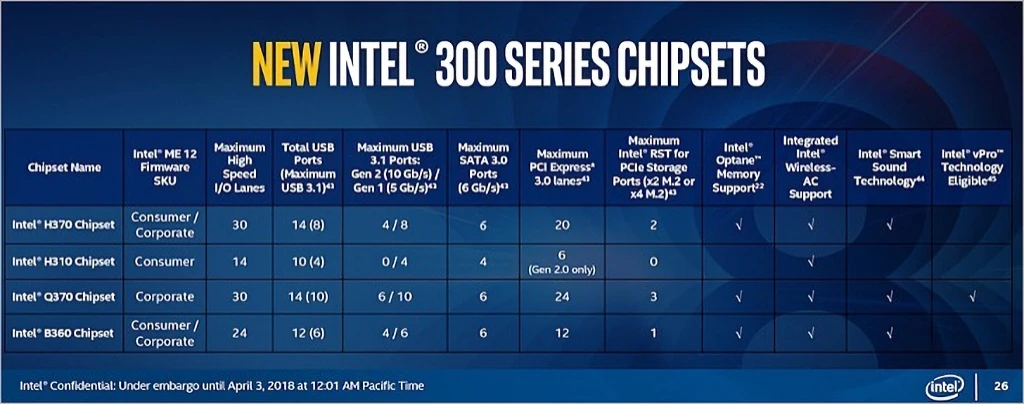

이런 조합상의 아쉬움이 계속되던 인텔 8세대 코어 플랫폼은 2018년 4월에서야 보급형 칩셋 H370/B360/H310을 사용한 메인보드가 출시되며 오버클러킹과는 거리가 있는 일반 소비자들에게 적합한 구성이 가능하게 되었습니다.
인텔 H310 칩셋은 8세대 코어 프로세서를 지원하는 엔트리급 칩셋으로 상위 칩셋인 Z370에 비해 오버클러킹 지원이나 확장성 등에선 부족함이 있지만, 기본적인 사용을 위한 기능 지원에는 부족함이 없으며 가격도 저렴하다는 장점이 있습니다.
목차
ASRock H310M-HDV/M.2 디앤디컴: 스펙
– 5 페이즈 전원부 설계
– 애즈락 수퍼 알로이 (솔리드 커패시터, 고밀도 글래스 패브릭 사파이어 블랙 PCB)
– 애즈락 풀 스파이크 프로텍션 (모든 USB 및 오디오, LAN 포트)
– 애즈락 라이브 업데이트 및 앱 샵
– 인텔 8세대 코어 프로세서 (소켓 1151)
– 인텔 터보 부스트 2.0 지원
– 최대 TDP 지원: 95W
– 지원 제품: 코어 i7-8700K / i7-8700 / i7-8700T / i7-8086K
– 지원 제품: 코어 i5-8600K / i5-8600 / i5-8600T / i5-8500 / i5-8500T / i5-8400 / i5-8400T
– 지원 제품: 코어 i3-8350K / i3-8300 / i3-8300T / i3-8100 / i3-8100 / i3-8100T
– 지원 제품: 펜티엄 G5600 / G5500 / G5500T / G5400 / G5400T / G4920 / G4900 / G4900T
– 단, i7-8086K를 사용하기 위해서는 UEFI/BIOS 버전 P1.20 이상으로 업데이트 필요
– 인텔 H310
– 듀얼 채널 DDR4 메모리 지원
– DDR4 DIMM 슬롯 2개 제공
– DDR4-2133/2400/2666 메모리 지원
– 최대 지원 용량: 32GB
– 다국어를 지원하는 16 MB AMI UEFI 정식 BIOS
– ACPI 6.0 호환
– SMBIOS 2.7 지원
– CPU, iGPU, DRAM, PCH 전압 조절 지원
– 인텔 UHD 통합 그래픽스 지원
– 3종의 출력 옵션 지원: D-Sub, DVI-D, HDMI (최대 2개의 디스플레이 동시 출력 가능)
– HDMI 최고 해상도: 4,096 x 2,160 @ 30Hz
– DVI-D 최고 해상도: 1,920 x 1,200 @ 60Hz
– D-Sub 최고 해상도: 1,920 x 1,200 @ 60Hz
– 4K UHD 재생 지원 (HDMI 포트)
– HDCP 지원 (DVI-D 및 HDMI 포트)
– 오토 립 싱크, 딥 컬러(12bpc), xvYCC 및 HBR 지원 (HDMI 포트, 호환 모니터 필요)
– 리얼텍(Realtek) ALC887 오디오 코덱
– 7.1 채널 HD 오디오 (HD 전면 패널 모듈 활성화 및 드라이버 설정 필요)
– ELNA 오디오 커패시터
– 서지 프로텍션 지원
– 인텔 이더넷 커넥션 I219-V
– 10/100/1000 Mb/s 지원
– 번개/정전기 프로텍션 지원
– Wake-On-LAN (WOL), Energy Efficient Ethernet 802.3az 및 PXE 지원
– PCI Express 3.0 x16 슬롯 1개 (PCIE1: x16 모드, NVMe SSD 부팅 지원)
– PCI Express 2.0 x1 슬롯 2개
– SATA-III 6 Gb/s 포트 4개
– PCIe Gen.2 x4 (20 Gb/s) M.2 소켓 1개 (SATA3 6.0 Gb/s 모듈 및 PCI Express 모듈 지원)
– 24-핀 ATX 전원 커넥터
– 8핀 12V 보조 전원 커넥터
– CPU 팬 커넥터 (4-핀, 최대 1A/12W 지원)
– 케이스 팬 및 워터 펌프 커넥터 (4-핀, 최대 2A/24W 지원)
– USB 2.0 헤더 2개 (4개의 USB 2.0 포트 지원)
– USB 3.1 Gen.1 헤더 (2개의 USB 3.1 Gen.1 포트 지원)
– 전면 오디오 패널 커넥터
– 프린트 포트 헤더
– COM 포트 헤더
– TPM 헤더
– 케이스 및 스피커 헤더
– PS/2 키보드/마우스 포트
– HDMI 포트
– DVI-D 포트
– D-Sub 포트
– USB 2.0 포트 4개
– USB 3.1 Gen.1 포트 2개
– LAN (RJ-45) 포트
– HD 오디오 잭 (라인-인/전면 스피커/마이크)
– 온도 센서: CPU, 케이스/워터 펌프 팬
– 팬 속도 센서: CPU, 케이스/워터 펌프 팬
– CPU 온도에 따른 자동 속도 조절: CPU, 케이스/워터 펌프 팬
– 팬 다중 속도 제어: CPU, 케이스/워터 펌프 팬
– 케이스 열림 감지
– 전압 모니터링: CPU Vcore, DRAM, PCH, +3.3V, +5V, +12V
– 사용 설명서/빠른 설치 가이드
– 드라이버 CD
– I/O 실드
– SATA 데이터 케이블 2개
– M.2 소켓 스크루 1개
– 마이크로(Micro) ATX (m-ATX)
– 크기: 22.6 cm x 18.8 cm
– Microsoft Windows 10 (64-비트)
– FCC, CE
– ErP/EuP 지원 (ErP/EuP 지원 파워 서플라이 유닛 필요)
– 디앤디컴(주): 02-702-1358
– 네이버: 85,400원
– 다나와: 78,500원
– 2018년 6월 8일 기준
ASRock H310M-HDV/M.2 디앤디컴: 패키지
ASRock H310M-HDV/M.2는 일반적인 보급형 메인보드에서 흔히 사용되는 패키지에 담겨 있습니다.
한쪽에는 3년 무상보증을 알리는 유통사 스티커가 부착되어 있습니다. 간혹 스티커 없이 출고되는 제품도 있는데 이런 경우 유통사(02-702-1358)로 문의하면 시리얼 번호를 통해 정식 유통 여부를 확인할 수 있습니다.

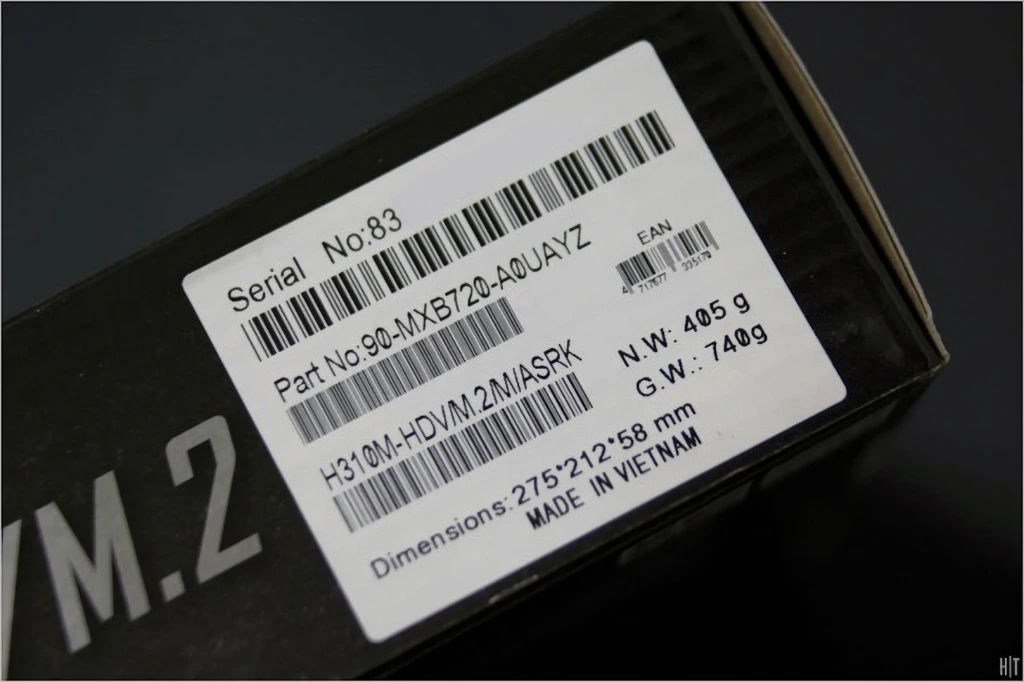

박스 측면에는 제품의 모델명과 시리얼 번호가 기록되어 있습니다. 특이한 것은 모델명이 유통사에 따라 다르게 표기(ASW, DND)되어 있던 과거와 다르게 지금은 한국 유통 제품이 ASRK로 공통 표기되는 것 같습니다.

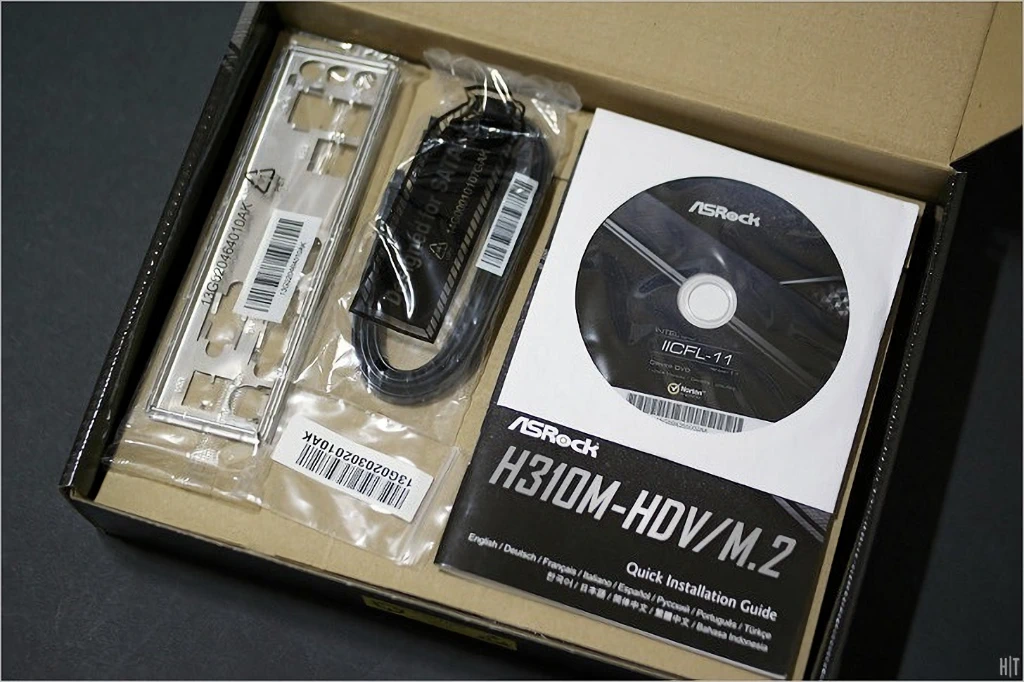

보급형 제품이기 때문에 구성도 설명서/빠른 설치 가이드, 드라이버 CD, I/O 실드, SATA 데이터 케이블 2개, M.2 소켓 스크루 1개로 단출합니다.

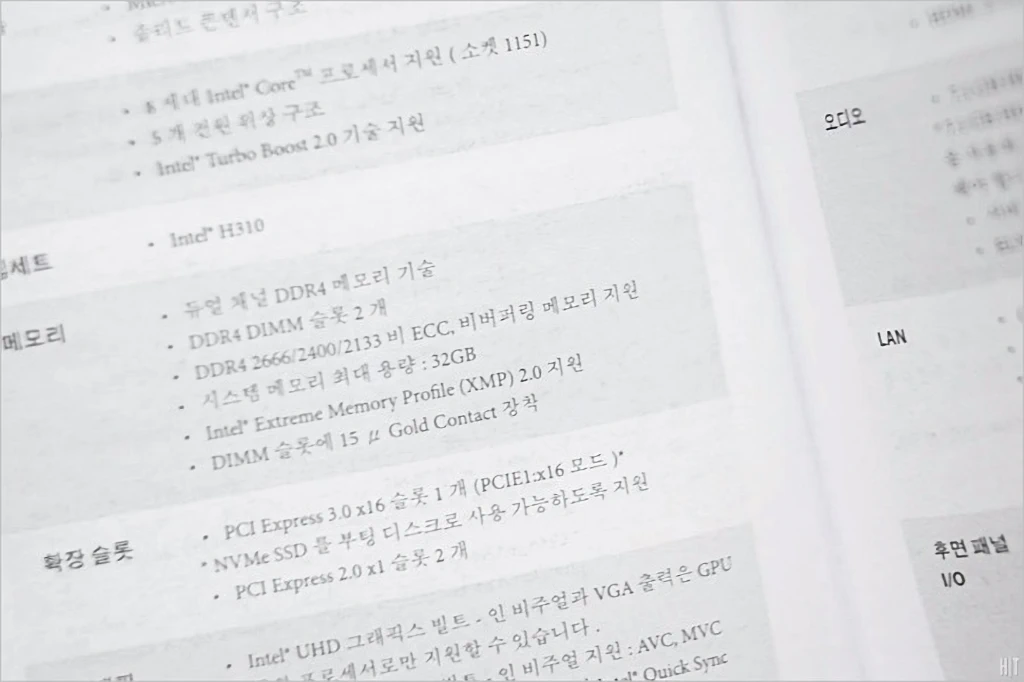

설명서/빠른 설치 가이드는 다국어로 제작되었지만 상세한 내용까지는 번역되어 있지 않습니다. (세부 사항은 영문으로만 표기)

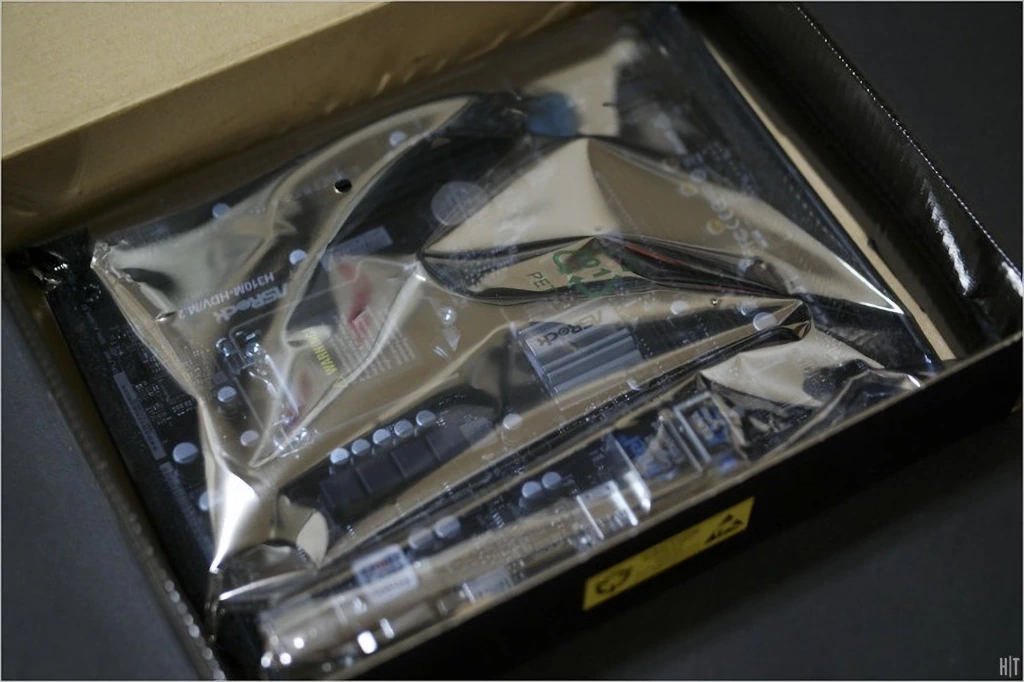

메인보드 본체는 정전기 보호 봉투에 담겨 있으며 특별히 봉인되어 있지는 않았습니다. (포장 관련 사항은 추후 변경될 수도 있음)
ASRock H310M-HDV/M.2 디앤디컴: 디자인

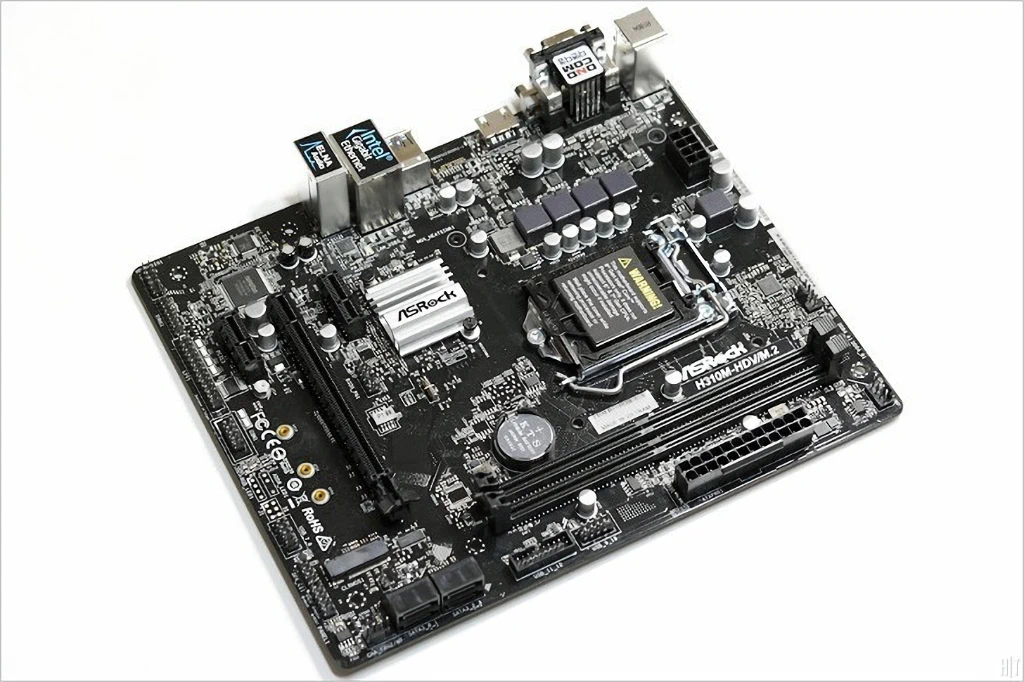

ASRock H310M-HDV/M.2 디앤디컴은 22.6 cm x 18.8 cm의 마이크로 ATX(m-ATX) 폼 팩터 제품으로 상당히 작은 편입니다. 특히 M.2를 지원하지 않는 일반 모델의 경우 확장 슬롯도 적기 때문에 더욱 작습니다.
이런 보드 디자인은 케이스 호환성과 가격 절감에서 장점으로 작용할 수 있는 반면 확장성에서는 아쉬움을 줄 수도 있는데요. 이 제품은 H310 칩셋 기반이기에 태생적으로 확장성에 제약이 있는 만큼 비용 절감을 위한 좋은 선택이었다고 생각합니다.

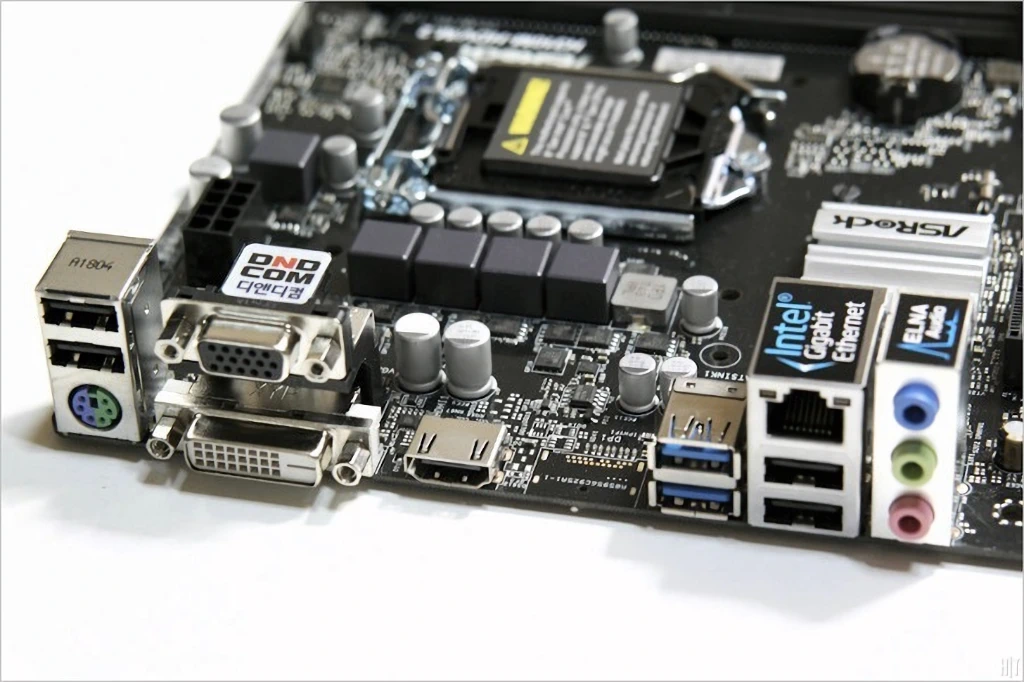

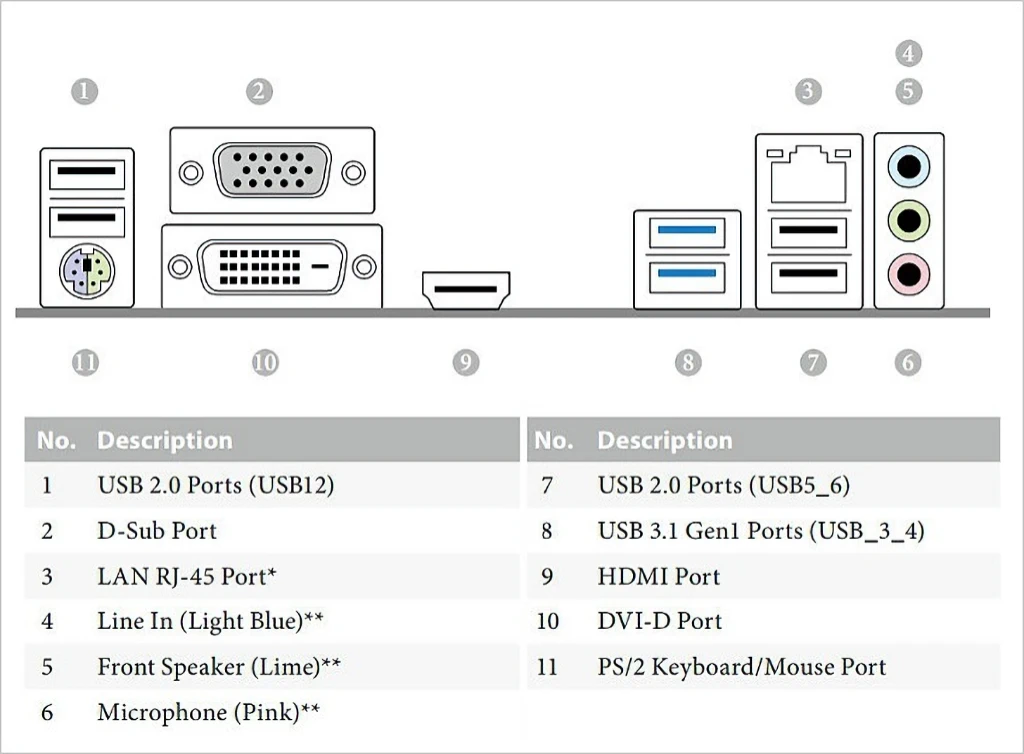

후면(Rear) I/O 구성입니다.

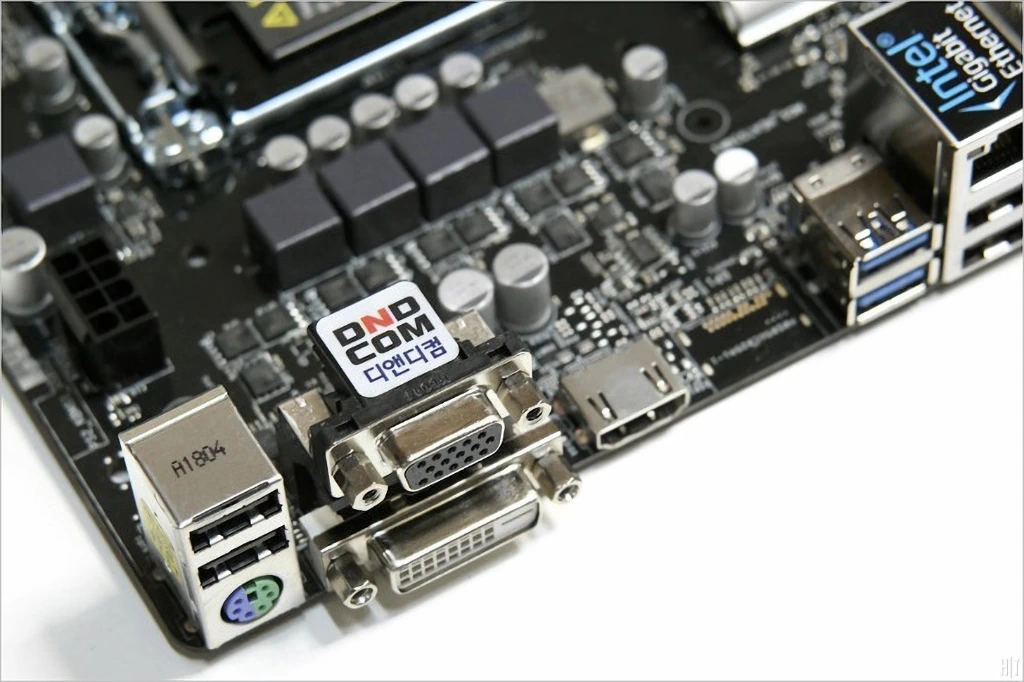

일명 한두번 메인보드의 특징인 다양한 디스플레이 출력.
외장형 그래픽스 카드를 사용하지 않고도 CPU의 통합 그래픽(iGPU)과 메인보드만으로 다양한 인터페이스의 디스플레이를 연결해 활용할 수 있습니다.
HDV는 사실 HDMI와 D-Sub, DVI-D 출력을 지원한다는 의미로 각 출력 포트를 대표하는 문자 H/D/V를 사용한 것입니다만, 디앤디컴에서는 ‘한두 번 더 생각해도 결론은 ASRock H310M-HDV/M.2’이라는 마케팅 용어로 활용하고 있습니다.

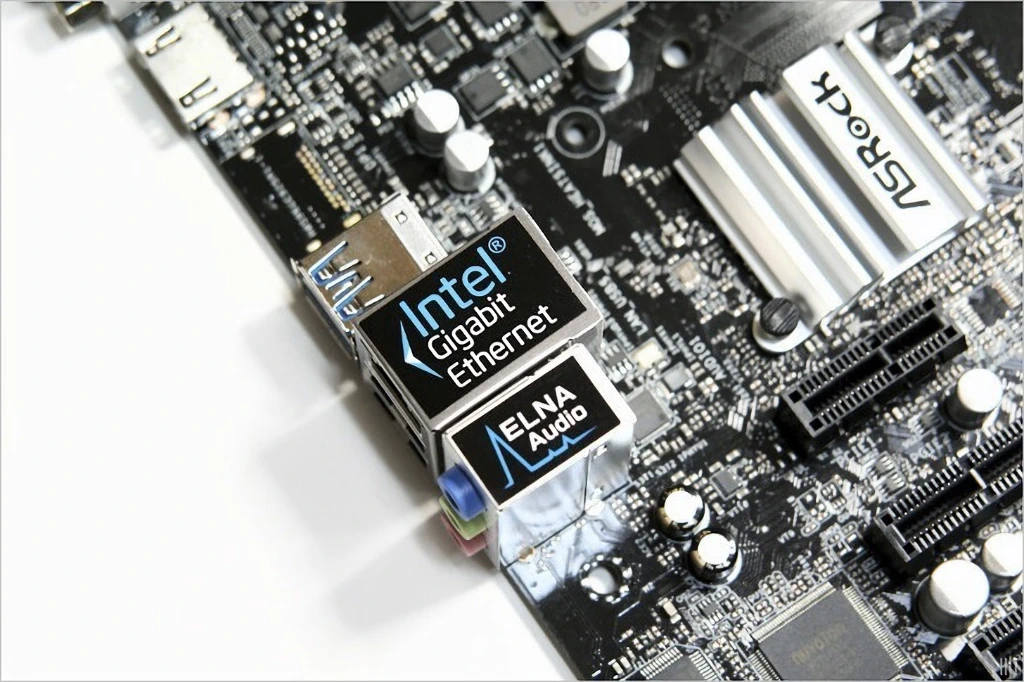

인텔 이더넷 커넥션 I219-V 통합 랜과 리얼텍 ALC887 통합 HD 오디오 코덱이 사용되었습니다. 통합 랜은 최대 1 Gbps (1000 Mbps)의 기가 랜을 지원하며, ALC887 오디오 코덱은 보다 좋은 품질을 위해 ELNA 오디오 커패시터와 짝을 맞추고 있습니다.
통합 랜도 리얼텍을 사용하는 경쟁 제품들과 비교 시 더 좋은 구성이긴 하지만 오디오 품질에 민감한 사용자들에게 ALC887은 입력 SNR이 90dB, 출력 SNR이 97dB의 스펙으로 ALC1220을 사용하는 고급 제품과 비교 시 조금 아쉬울 수 있는 부분이라고 생각합니다.

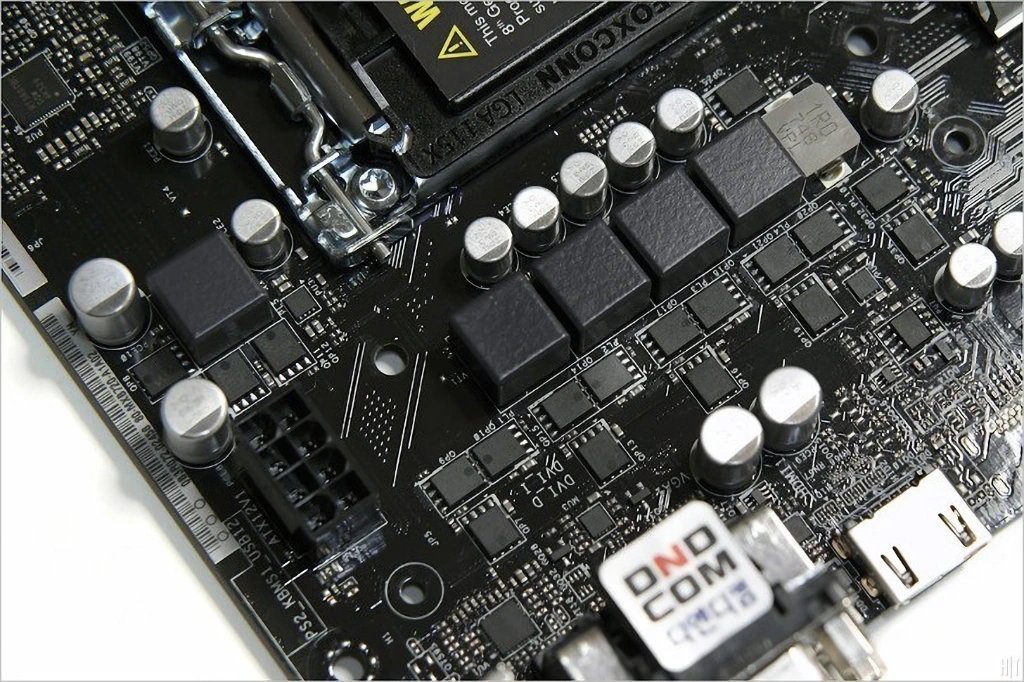

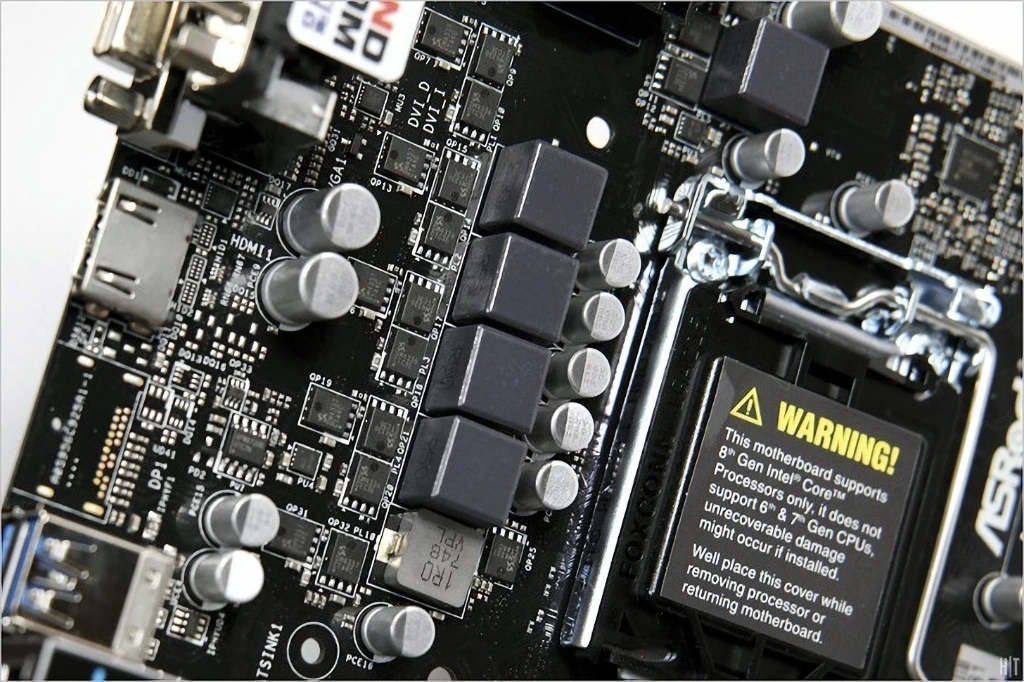

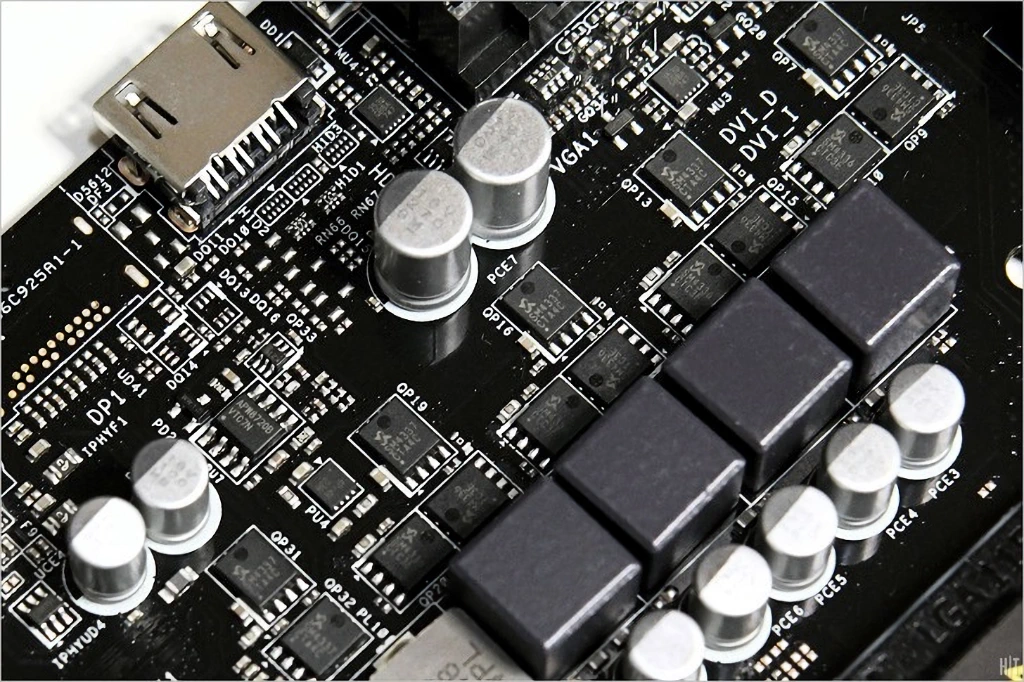

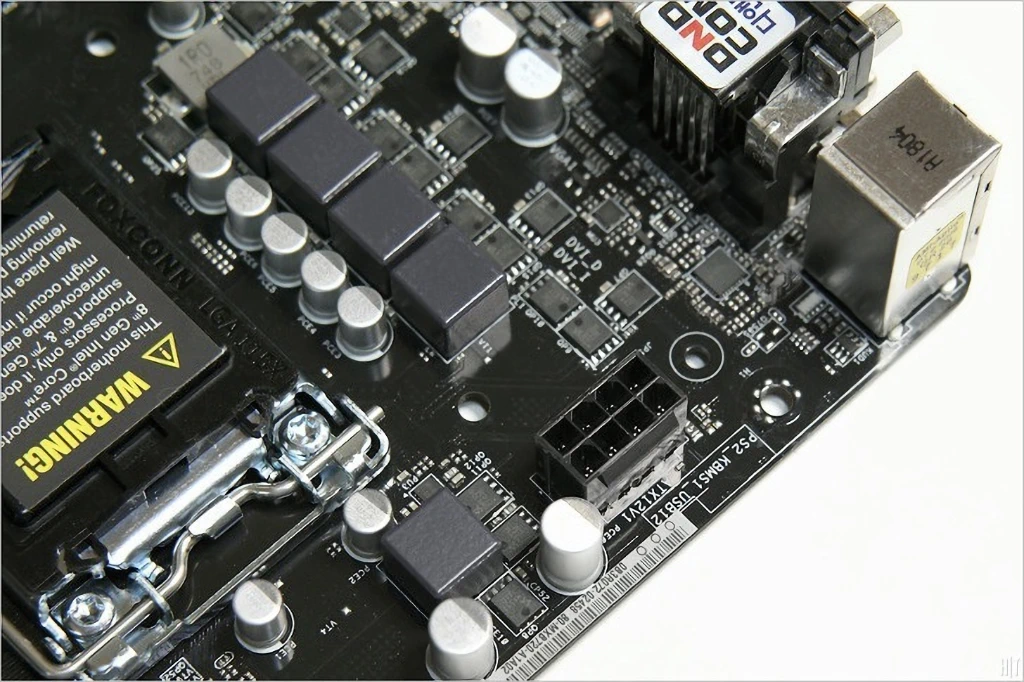

전원부는 공식 표기 5 페이즈이며 외관상으로는 4+1로 구성되어 있습니다.

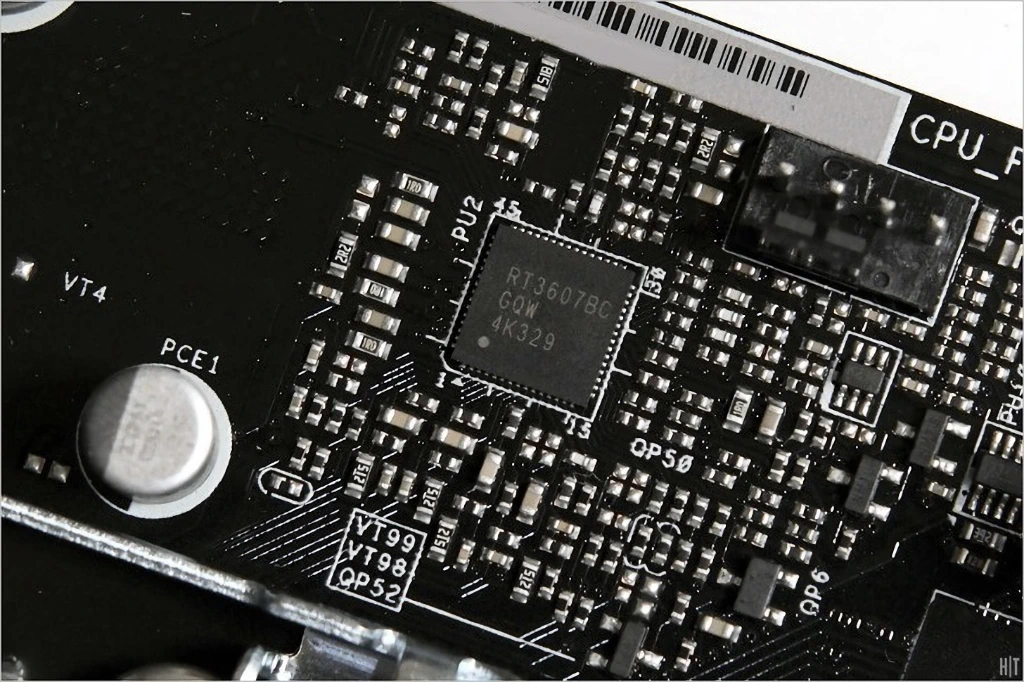

리치텍(Richtek)의 PWM 컨트롤러 RT3607BC.
인텔 IMVP8을 준수하는 스카이 레이크/케이비 레이크/커피 레이크 지원 멀티 페이즈 PWM 컨트롤러로 최대 4+2 구성을 지원합니다.
CPU를 위한 4페이즈에는 모스펫(MOSFET)으로 애즈락의 최신 제품들에서 흔하게 볼 수 있는 SinoPower의 SM4336(2)과 SM4337(1)이 사용되었습니다.
전체가 솔리드 커패시터로 구성되어 있지만 제조사는 알 수 없었습니다. (전압과 내압은 상단에 표기되어 있습니다.)
CPU 보조 전원 입력을 위한 8핀 커넥터 연결이 필요합니다.

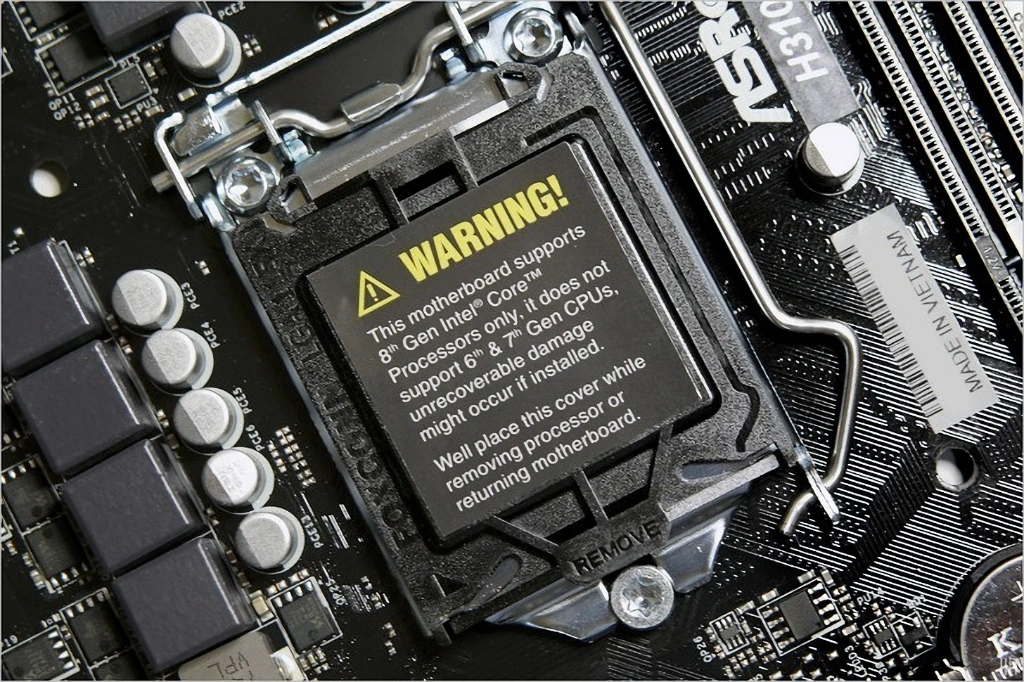

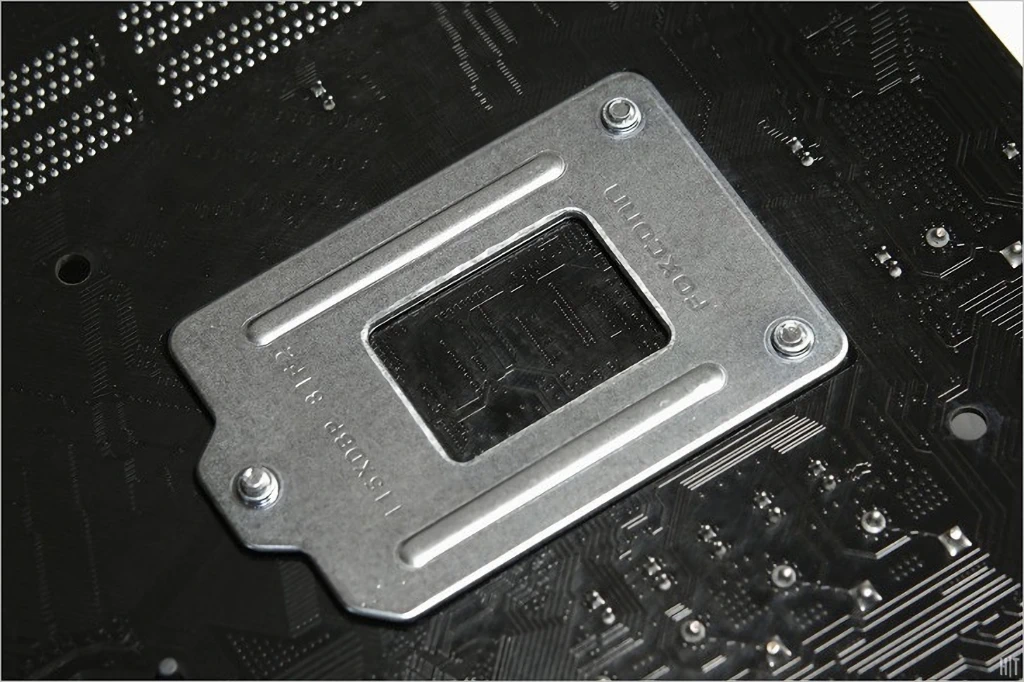

폭스콘(FOXCONN)의 소켓이 사용되었습니다. 6/7세대인 스카이 레이크 및 케이비 레이크와는 호환되지 않으니 주의하라는 경고가 표기되어 있습니다.

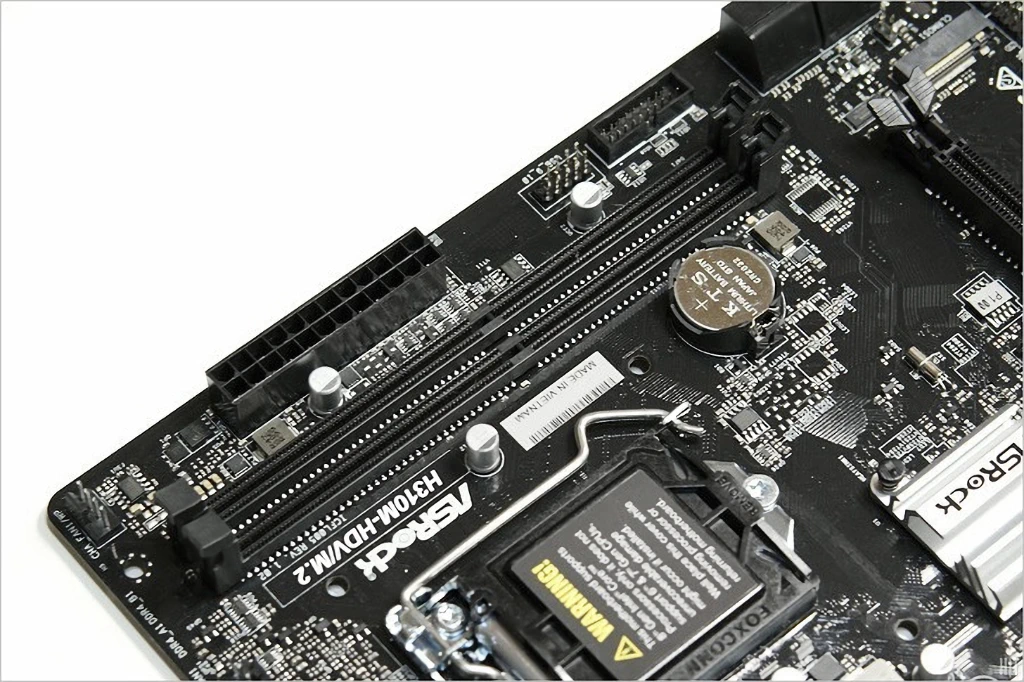

DDR4-2133/2400/2666 메모리와 호환되며 듀얼 채널(채널당 1 DIMM) 구성으로 최대 32(16 x 2) GB까지 지원됩니다.

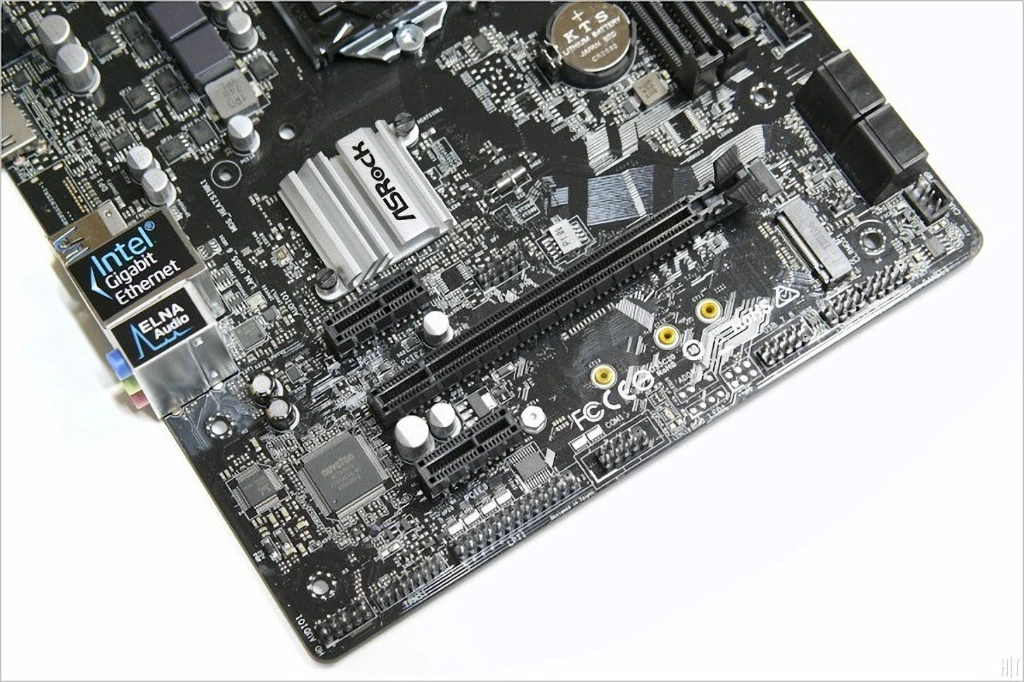

확장 슬롯 및 스토리지 인터페이스의 전체적인 레이아웃.

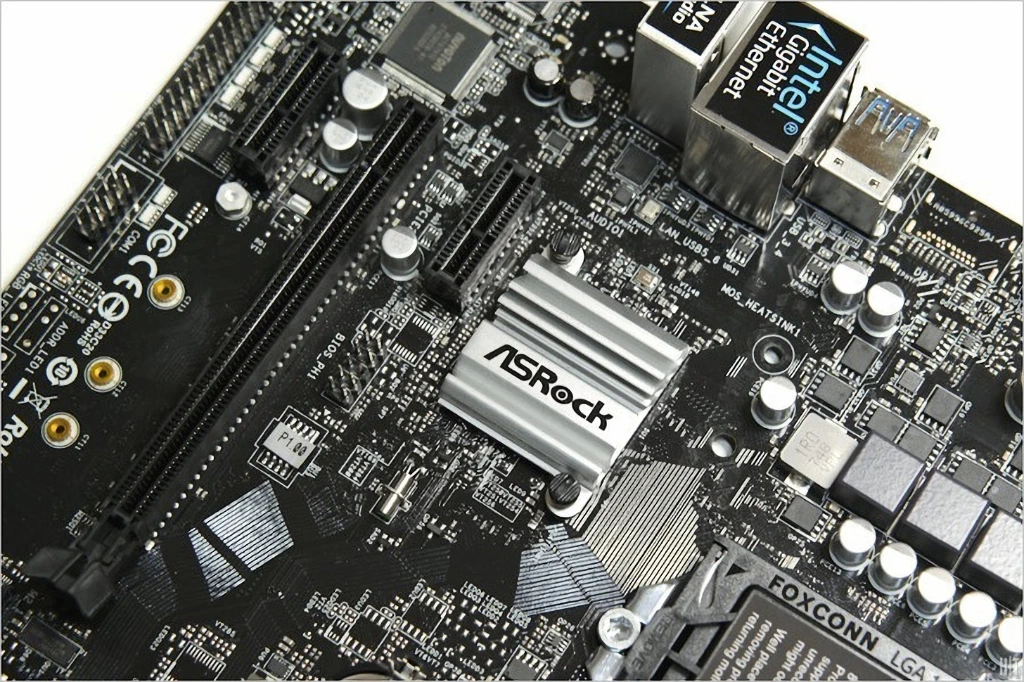

CPU 소켓 바로 아래에는 플랫폼 컨트롤러 허브(PCH, 과거 사우스브릿지에 해당)인 H310 칩셋 및 칩셋의 발열을 식혀주기 위한 히트싱크가 부착되어 있습니다.
참고로 H310의 TDP는 Z370과 동일하게 6 W지만 22 nm 구 공정을 사용하는 Z370과 다르게 10 nm 공정이 사용되었기 때문에 발열 및 소비 전력에서 개선되었을 것으로 예상됩니다.

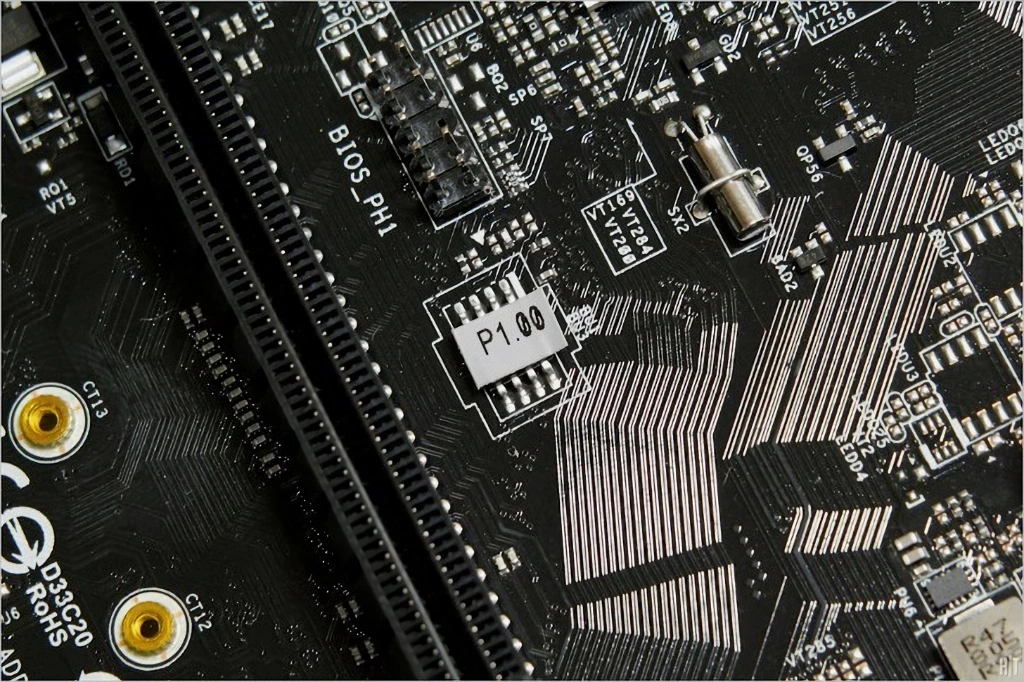

칩셋과 PCI 익스프레스 슬롯 사이에는 BIOS가 보입니다. 싱글 BIOS 구성으로 바이오스 상단에는 출고 시의 BIOS 버전이 표기되어 있습니다. (위 제품의 경우 P1.00)
PCI 익스프레스 슬롯은 총 3개로 그래픽 카드나 고속 기기를 위한 PCI Express 3.0 x16 슬롯 1개와 PCI Express 2.0 x1 슬롯 2개로 구성되어 있습니다.

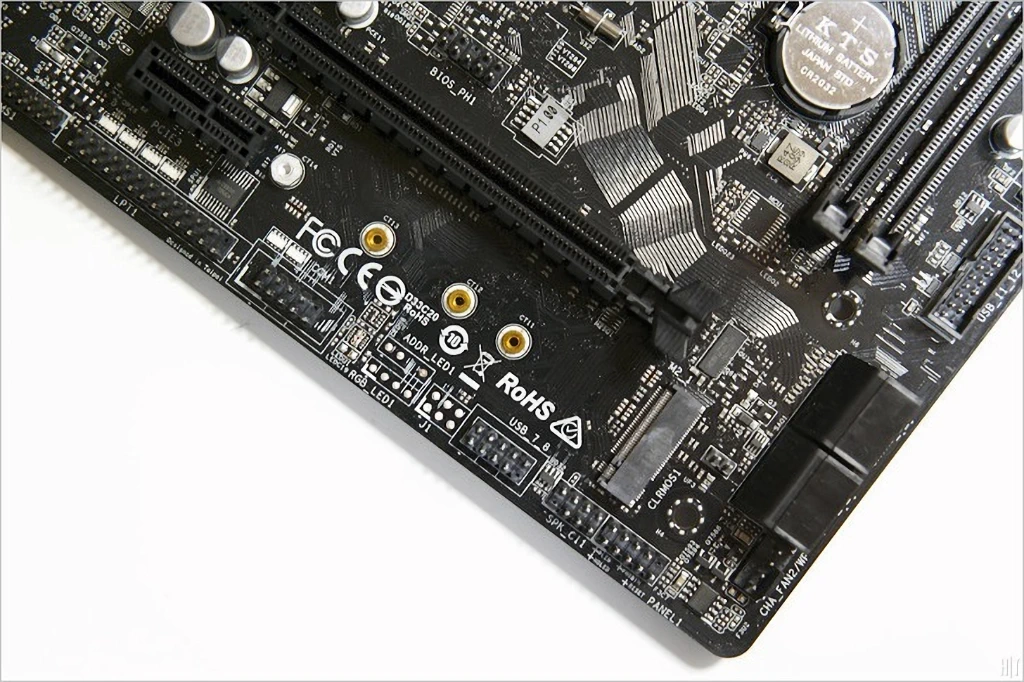

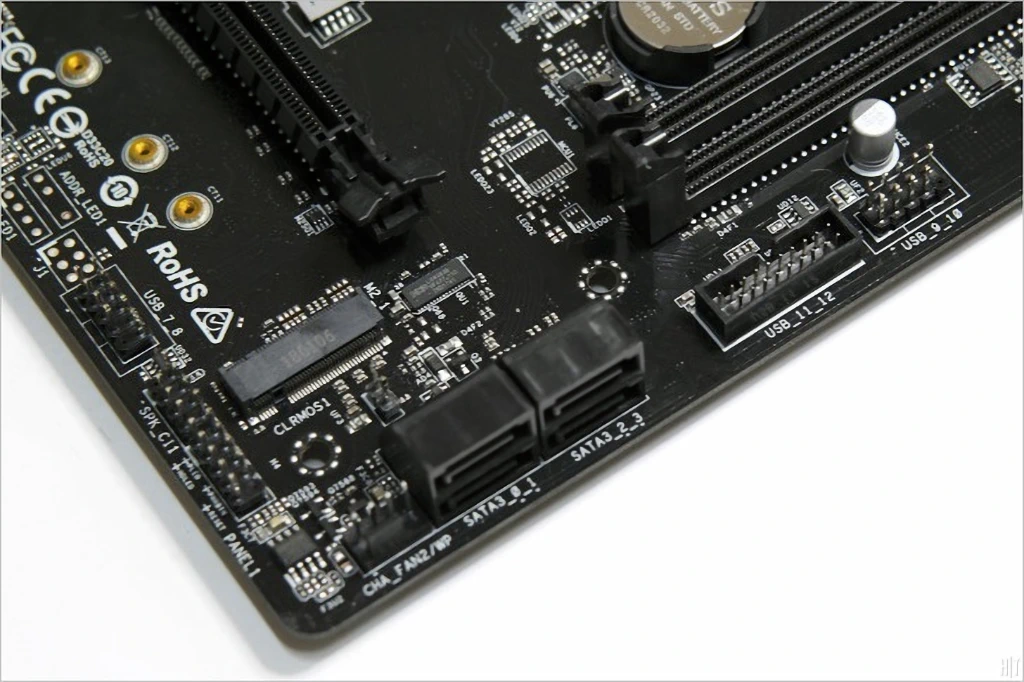

스토리지로 SATA-III 6 Gb/s 포트 4개와 PCIe Gen.2 x4 (20 Gb/s) M.2 소켓 1개를 장착할 수 있습니다.
단, M.2 소켓은 SATA3 6.0 Gb/s 모듈 및 PCI Express 모듈을 모두 지원하지만, SATA 방식 모듈(예: 삼성전자 SSD 860 EVO M.2, 크루셜 MX500 M.2)을 사용 시에는 마지막 SATA 포트(SATA3_3)를 동시에 사용할 수 없습니다.

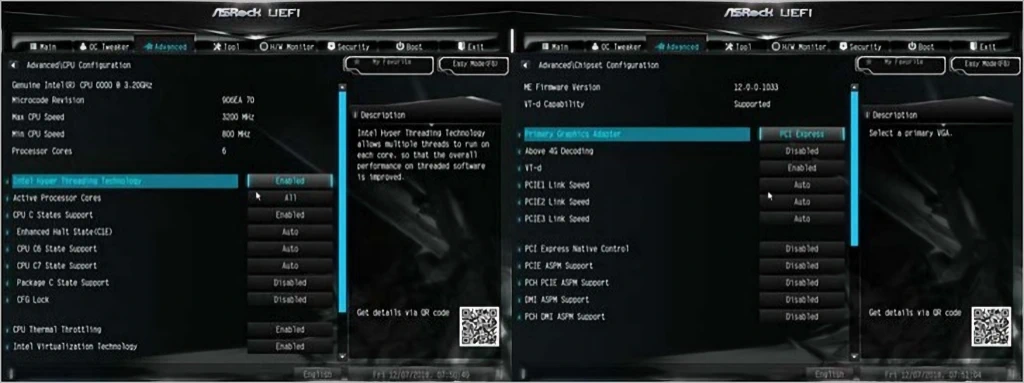

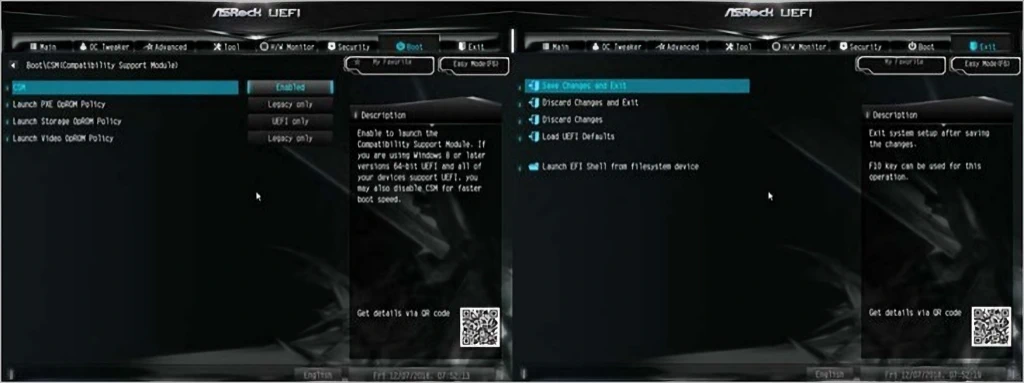

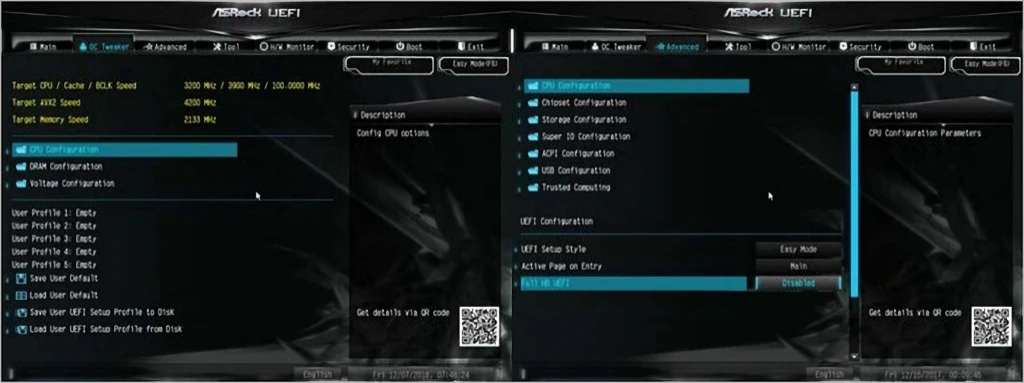

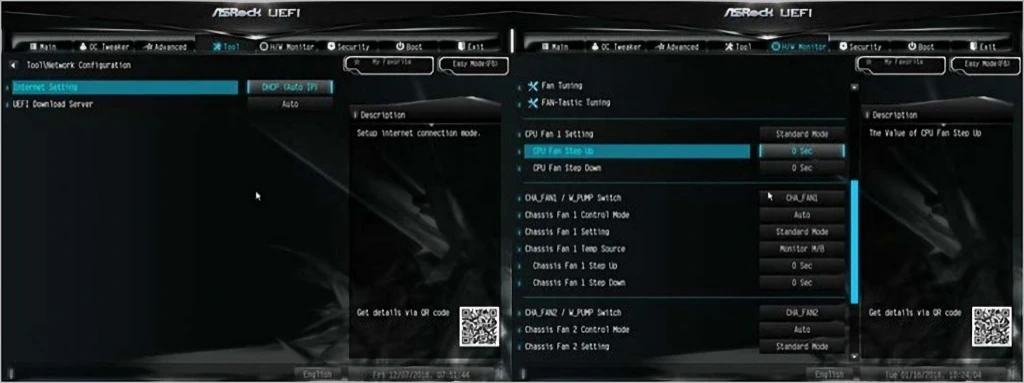

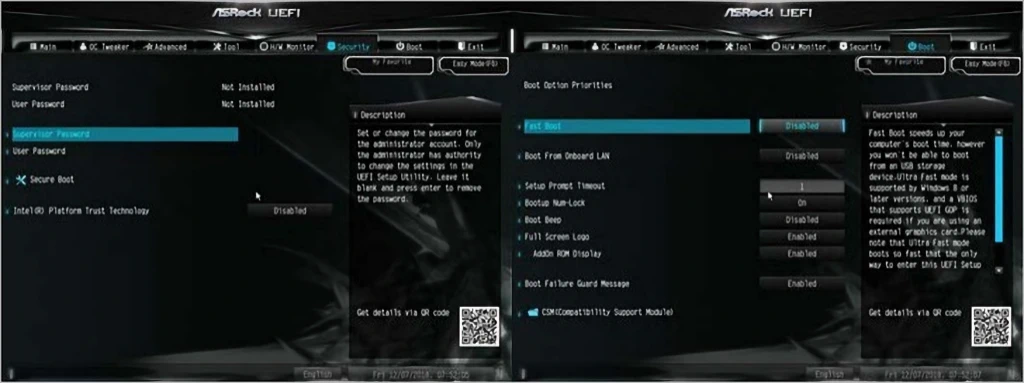

ASRock H310M-HDV/M.2 디앤디컴: UEFI BIOS

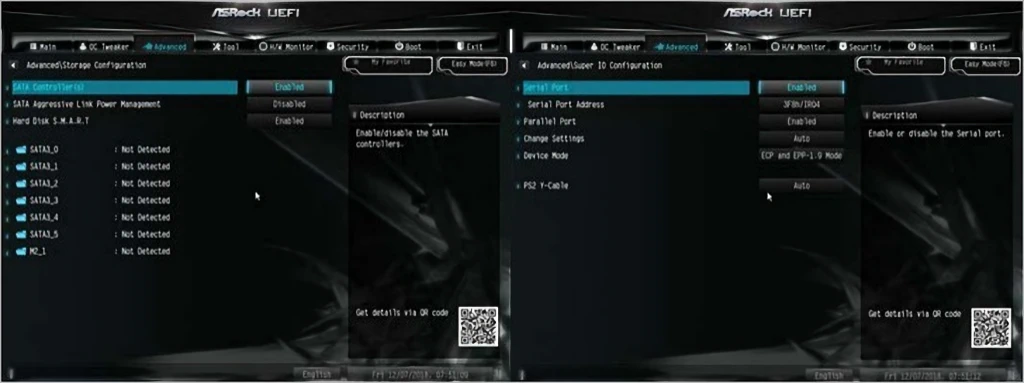

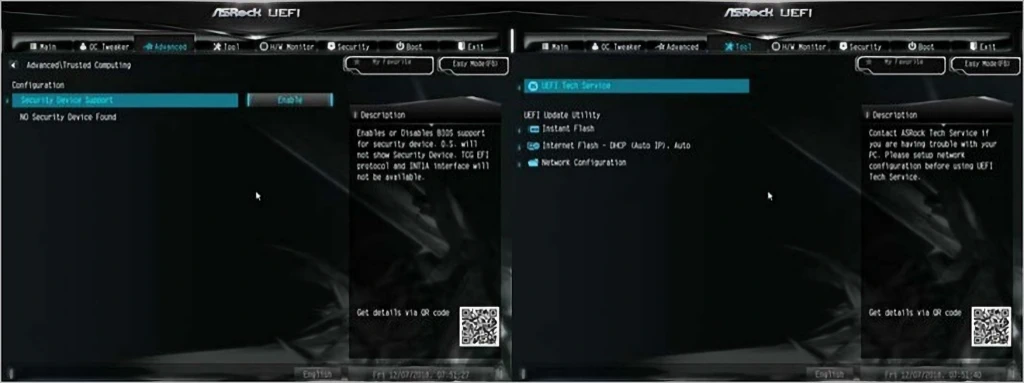

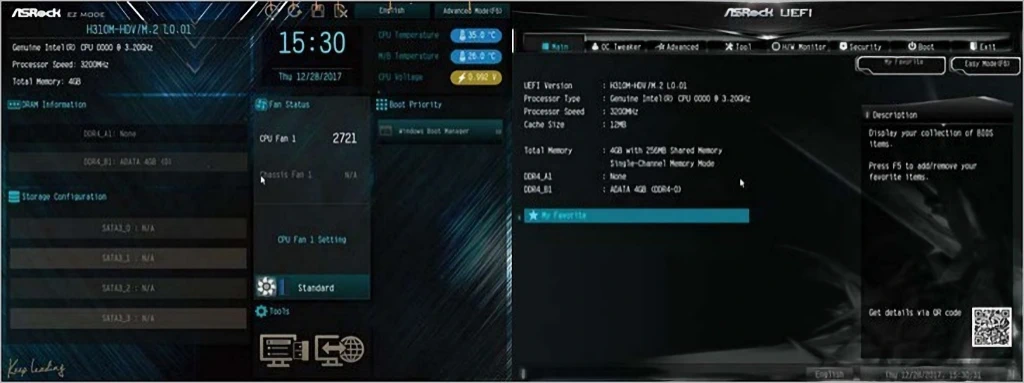

ASRock H310M-HDV/M.2 디앤디컴의 UEFI/BIOS 구성은 애즈락 고유의 인터페이스를 그대로 답습하고 있습니다. 과거 모회사였던 ASUS와도 유사한 형태로 전체적으로 깔끔하고 잘 정리된 느낌을 줍니다.
▶ Advanced 모드 진입: F6 키를 누르거나 Advanced Mode 버튼 클릭
▶ 전원 종료 시 전원 차단(최대 절전): Chipset Configuration 메뉴에서 Deep Sleep 활성화

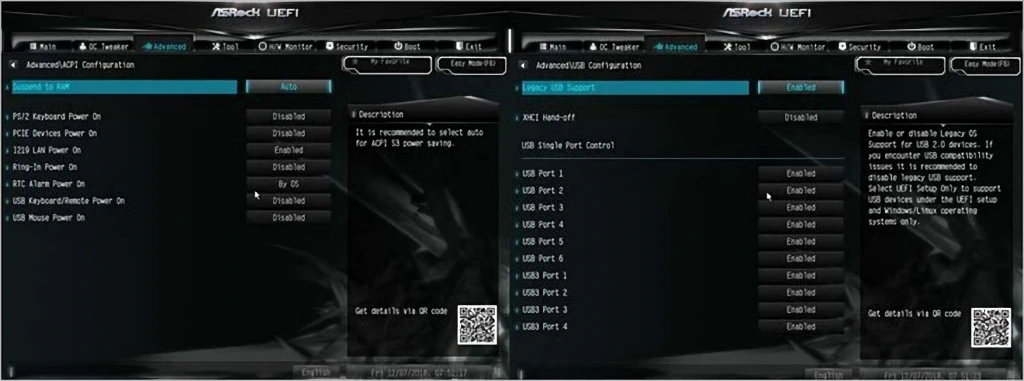

▶ 키보드/마우스로 전원 켜기: ACPI Configuration 메뉴에서 USB Keyboard/Mouse Power On 활성화
ASRock H310M-HDV/M.2 디앤디컴: 평가
ASRock H310M-HDV/M.2 디앤디컴은 코어 수가 증가한 인텔 8세대 코어 프로세서를 고려해 이전 세대보다 강화된 총 5 페이즈의 전원부 구성, DDR4-2666 메모리 지원, 다양한 그래픽스 출력 옵션, M.2 및 4개의 SATA 포트, 4개의 USB 3.1 Gen.1, 7.1채널 HD 오디오와 인텔 기가비트 랜을 제공하여 보급형 보드로 빠질 데 없는 구성의 제품입니다.
개인적으로는 인텔 8세대 코어 i5-8400 혹은 i5-8500 등의 가성비 CPU와 GeForce GTX 1050, 1060과 같은 외장형 그래픽스 카드를 함께 조합한 메인스트림급의 게이밍 PC나 펜티엄/코어 i3-8100 등 보급형 CPU와 통합 그래픽을 사용하는 사무/멀티미디어용 PC 구성에 가장 잘 어울린다고 생각합니다.
자매 모델로 ASRock H310M-HDV가 있는데 약간 더 저렴한 가격이지만, M.2 소켓이 없고 PCI-E 슬롯이 적으며 인텔이 아닌 리얼텍 통합 랜을 사용하고 있습니다. 두 제품의 가격 차이에 비해 구성이 좋기 때문에 M.2 모델을 선택하는 것이 좋다고 생각하며, 특히 글쓰는 시점(6월 8일)에서는 다나와 기준 두 제품의 최저가가 오히려 반대가 되었기에 M.2 모델을 선택하지 않을 이유가 없습니다.
– H310 칩셋 보드 기준 평균적인 설계/구성
– 전원부쪽 방열판이 없고 그래픽 카드 슬롯과 거리가 있어 쿨러 호환성 우수
– H310 칩셋 보드 기준 평균적인 구성
– 5 (4+1) 페이즈 전원부
– PWM 레귤레이터: Richtek RT3607BC
– MOSFET: SinoPower SM4336/SM4337
– 커패시터: 솔리드 커패시터 (제조사 및 스펙 미상)
– 전원부 방열판 미제공
– H310 칩셋 보드 기준 우수한 구성
– 디스플레이 출력: HDMI/D-Sub/DVI-D
– 스토리지: SATA-III 6 Gb/s 포트 4개 + PCIe Gen.2 x4 (20 Gb/s) M.2 소켓 1개
– 통합 이더넷: Intel Ethernet Connection I219-V
– 통합 오디오: Realtek ALC887
– 팬 커넥터: 총 3개 (4핀 x 3)
– ASUS와 더불어 우수한 사용자 인터페이스 제공
– 인텔 H310 칩셋 기반으로 오버클러킹을 지원하지 않음
– H310 칩셋 보드 기준 비슷하거나 더 나은 구성에 비슷하거나 저렴한 가격
– 애즈락의 인텔 8세대 코어 프로세서용 보급형 메인보드를 대표하는 제품
– 비슷한 가격의 경쟁 제품과 비교 시 3종의 디스플레이 출력과 M.2 소켓과 인텔 통합 랜을 제공한다는 메리트가 있음
– 통합 오디오 코덱이 약간 아쉽긴 하지만 경쟁 제품들 역시 동일 스펙으로 단점이라고 하기는 어려움 (사실상 조금이라도 더 나은 오디오 품질을 위해서는 B360 선택이 강제되는 상황)
