GIGABYTE GA-AB350-Gaming 3 게이밍에디션 리뷰

오늘은 라이젠용 보급형 메인보드 중 하나인 기가바이트 (Gigabyte)의 GA-AB350-Gaming 3 게이밍에디션에 대해 간단히 소개해볼까 합니다.

PC 시장에 6 코어 이상을 대중화한 라이젠 (Ryzen)에 이어 이번에 출시된 8세대 인텔 코어 프로세서가 주목을 받고 있습니다. AMD는 보급형 보드도 많이 출시된 상태이지만 커피레이크-S는 아직 Z 시리즈 보드만 출시되어 가격이 높은 편이죠. 그러나 어느 플랫폼이든 가장 많은 판매량을 보여주는 것은 보급형 메인보드입니다.

메인스트림 라이젠을 위한 메인보드는 최상위인 X370, 중급인 B350, 엔트리인 A320 칩셋을 사용하고 있습니다. 이 중 X370 및 B350은 오버클러킹이 가능한 제품이고, A320은 오버클러킹은 지원하지 않는 최저가 구성을 위한 제품이라고 보시면 됩니다.

기가바이트 GA-AB350-Gaming 3 게이밍에디션은 오버클러킹을 지원하는 B350 기반으로, 보급형 메인보드로는 드물게 RGB LED 조명 기능(RGB Fusion)과 리얼텍 ALC1220 HD 오디오 코덱을 사용한 것이 특징입니다.







GIGABYTE GA-AB350-Gaming 3 게이밍에디션: 스펙

GIGABYTE GA AB350 Gaming 3 게이밍에디션 1

■ 특징
– 7 페이즈 하이브리드 디지털 전원부
– Type 22110(110mm) M.2 지원
– USB 3.1 Type-A 지원
– Realtek ALC1220(SNR 120dB) HD 오디오 코덱 및 USB DAC-Up 2
– RGB Fusion 및 LED Strip 커넥터 지원
– 내구성 강화 확장 슬롯 (메탈 실드 및 더블 라킹 브래킷 적용)
– Debug LED 지원
■ CPU
– AMD 소켓(Socket) AM4
– A-시리즈 APU (Bristol Ridge) 지원
– Ryzen 시리즈 CPU (Summit Ridge) 지원
■ 칩셋
– AMD B350
■ 메모리
– 듀얼 채널 DDR4 메모리 기술
– 4 x DDR4 DIMM 슬롯
– 최대 시스템 메모리: 64 GB
– 지원 속도: DDR4-3200(OC) / 2933(OC) / 2667 / 2400 / 2133 (Ryzen 기준)
■ 통합 그래픽
– A 시리즈 APU에서 사용 가능
– HDMI 최고 해상도: 4096×2160 @ 24Hz
– DVI 최고 해상도: 4096×2160 @ 24Hz
■ 통합 오디오
– Realtek ALC1220 HD 오디오 코덱
– 7.1(8) 채널 HD 오디오
– 케미콘 오디오 전용 커패시터
■ 통합 LAN
– Realtek RTL8100 시리즈 기가비트 이더넷 컨트롤러
■ 확장 슬롯
– 1 x PCI Express 3.0 x16 슬롯 (x16 모드)
– 1 x PCI Express 3.0 x16 Slot (x4 모드)
– 3 x PCI Express 슬롯
■ 스토리지
– 6 x SATA 6.0 Gb/s (RAID 0/1/10 지원)
– 1 x M.2 슬롯 (NVMe, 최고 32Gb/s 지원)
■ USB 포트
– 2 x USB 3.1 (Type-A)
– 4 x USB 3.0 (온보드 2, 후면 2)
– 5 x USB 2.0 (온보드 4, 후면 1)
■ 폼 팩터
– ATX
– 30.5 cm x 23 cm
■ 운영체제
– Microsoft® Windows® 10 64-bit




GIGABYTE GA-AB350-Gaming 3 게이밍에디션: 패키지

GIGABYTE GA AB350 Gaming 3 게이밍에디션 2

GIGABYTE GA AB350 Gaming 3 게이밍에디션 3

GIGABYTE GA AB350 Gaming 3 게이밍에디션 4

GIGABYTE GA AB350 Gaming 3 게이밍에디션 5



GIGABYTE GA-AB350-Gaming 3 게이밍에디션: 디자인

GIGABYTE GA AB350 Gaming 3 게이밍에디션 6

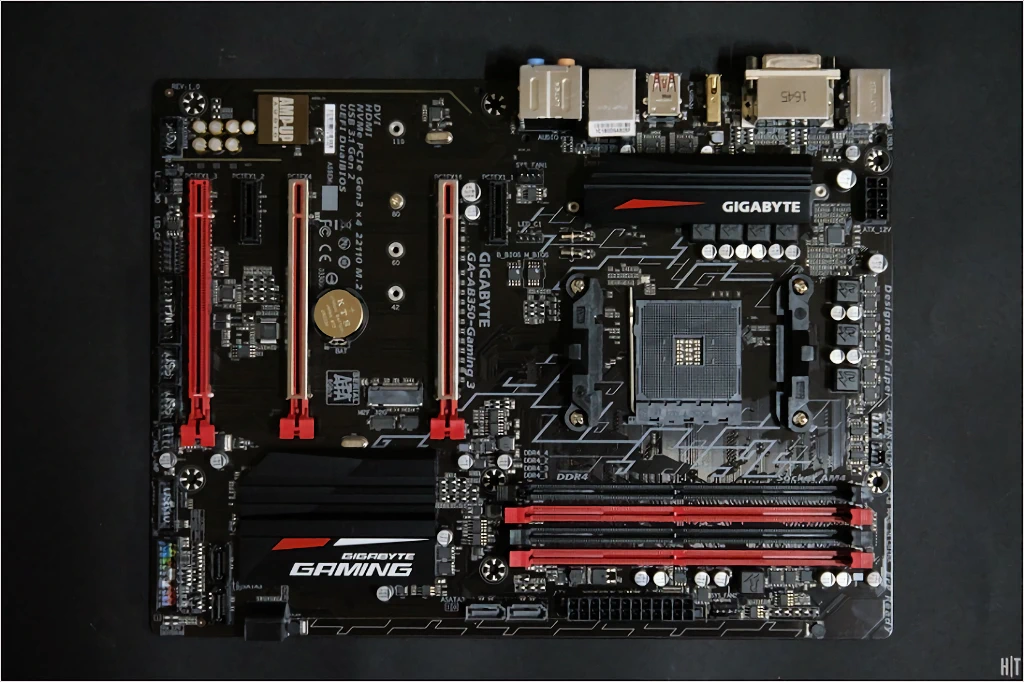

GIGABYTE GA-AB350-Gaming 3 전체 레이아웃입니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 7

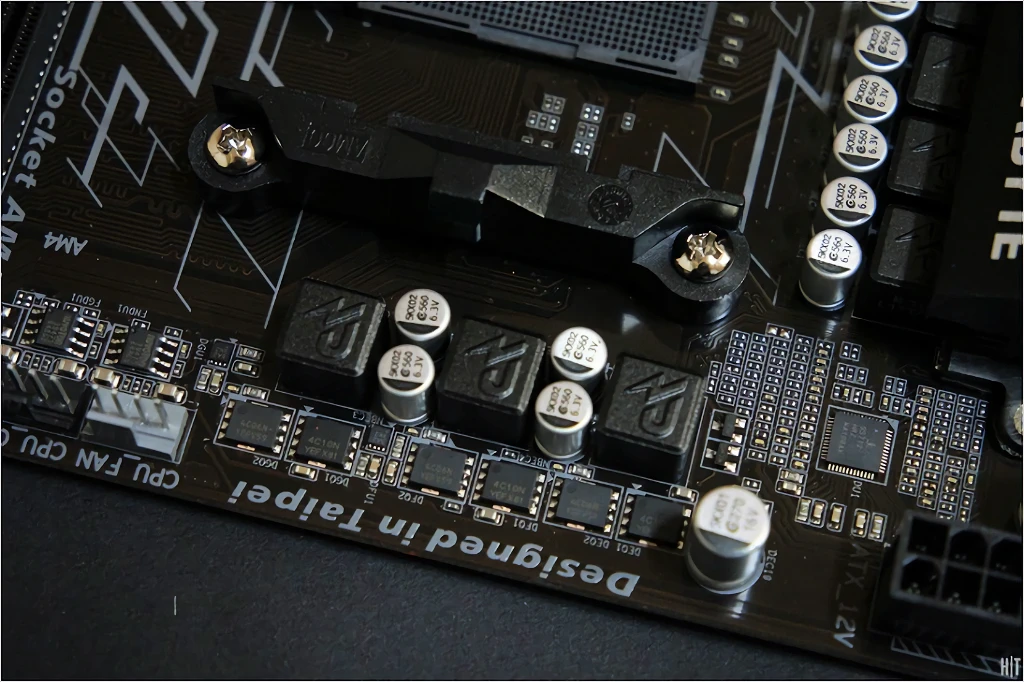

전원부는 하이브리드 디지털(아날로그) 방식의 4+3 페이즈로 구성되어 있습니다.

Intersil의 Intersil ISL95712 전압 레귤레이터가 사용되었는데, Intersil ISL95712는 최대 4 + 3 페이즈를 제어할 수 있는 레귤레이터로 0.625mV 단위로 전압 조절이 가능하며, LLC 기능이 향상된 제품입니다. 허용 온도는 접합부 기준 -10 ~ 125℃, 주변 환경 기준 -10 ~ 100℃입니다.

모스펫은 온 세미컨덕터(On Semiconductor)의 Power MOSFET NTMFS4C06N(30V, 69A, 동작 온도: -55~150℃)과 NTMFS4C10N(30V, 46A, 동작 온도: -55~150℃)가, 커패시터는 APAQ(AP-Con)의 고수명 커패시터인 AR5K 시리즈(105℃ 기준 5,000 시간 내구성)가 사용되었습니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 8

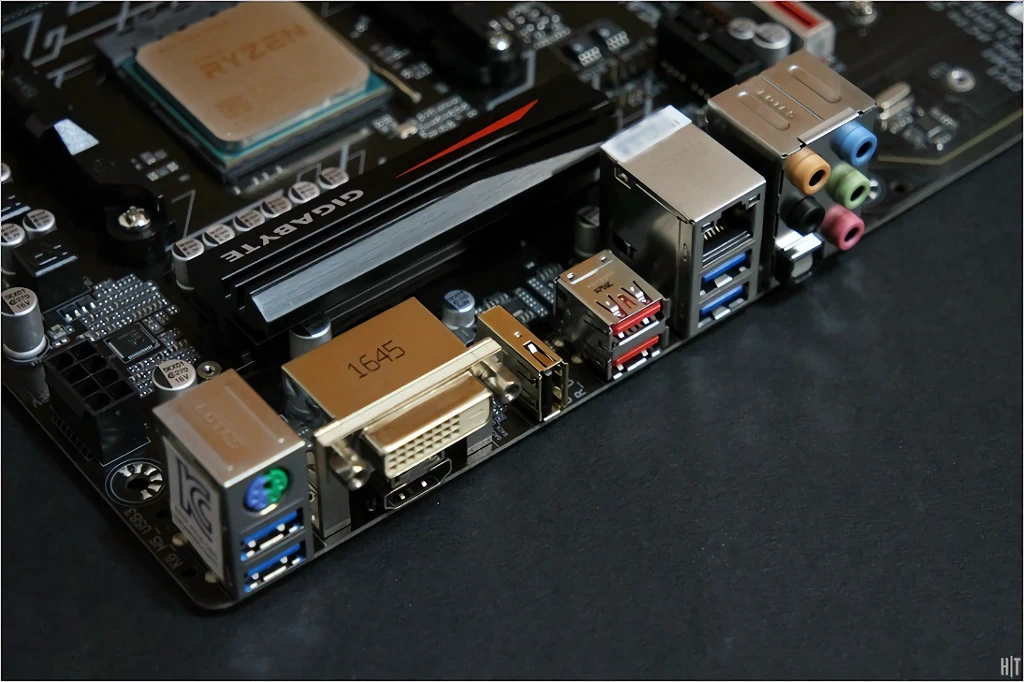

후면 출력부(리어 패널) 구성입니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 9

GIGABYTE GA AB350 Gaming 3 게이밍에디션 10

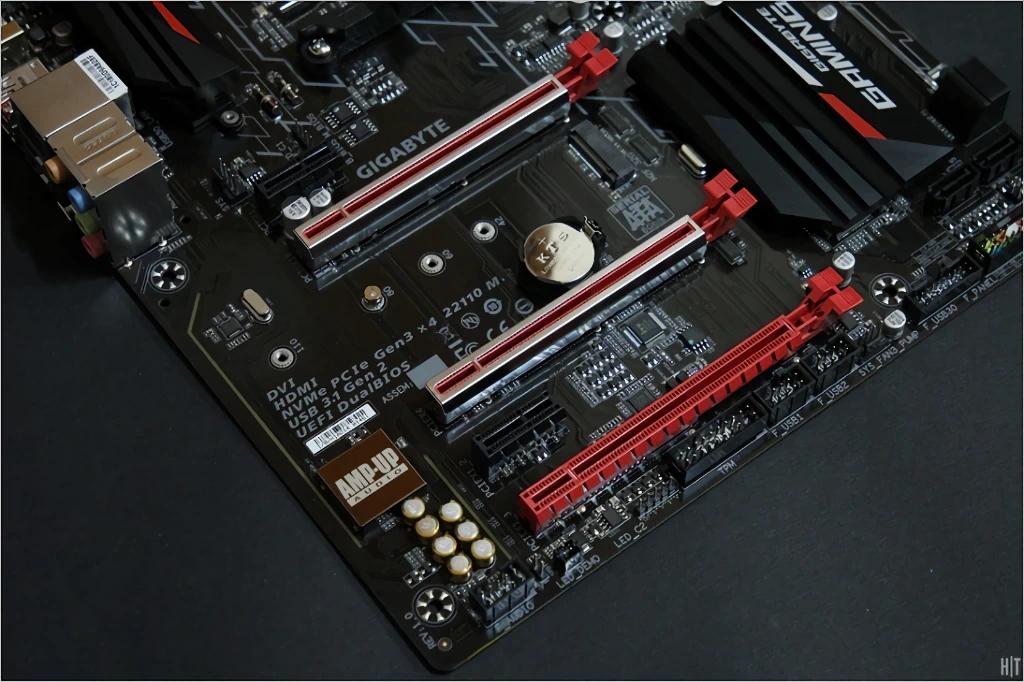

유니 메탈 실드가 적용된 PCI Express 슬롯.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 11

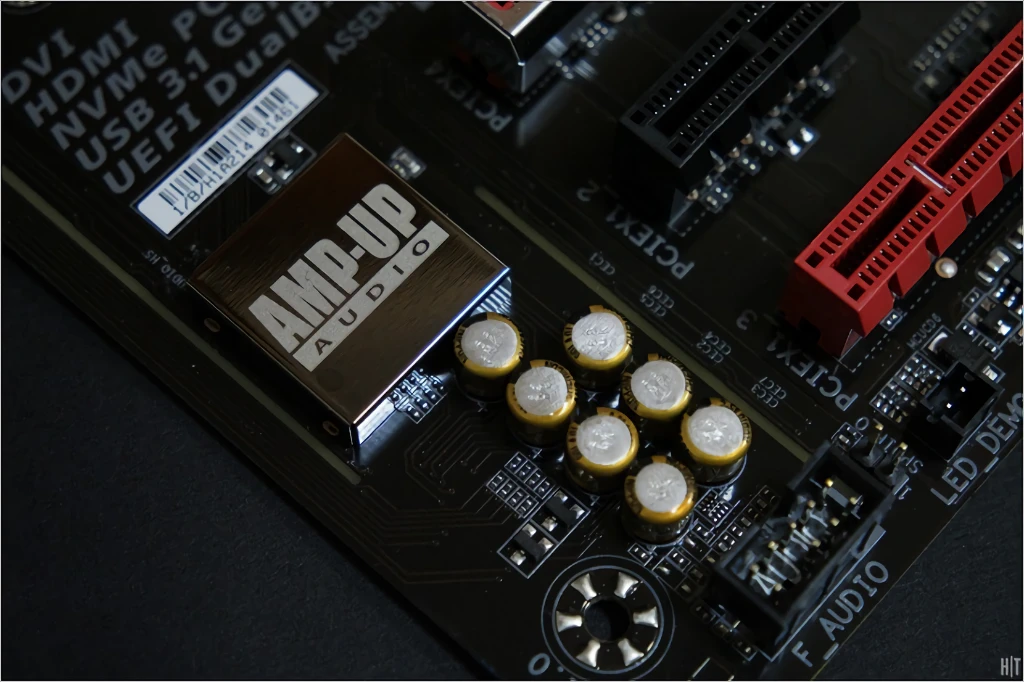

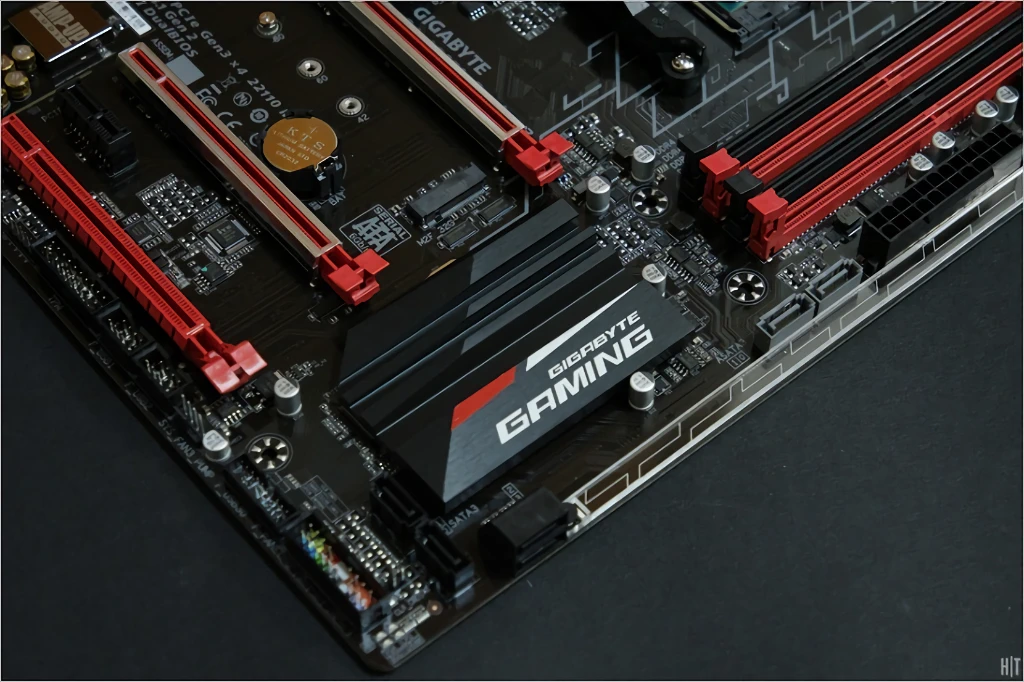

AMD 라이젠 계열의 보급형 보드에선 찾아보기 어려운 Realtek ALC1220 HD 오디오 코덱과 케미콘의 골드 커패시터가 사용되었습니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 12

보드 우측에는 RGB Fusion 기능을 통해 색상을 조절할 수 있는 LED 바가 부착되어 있습니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 13

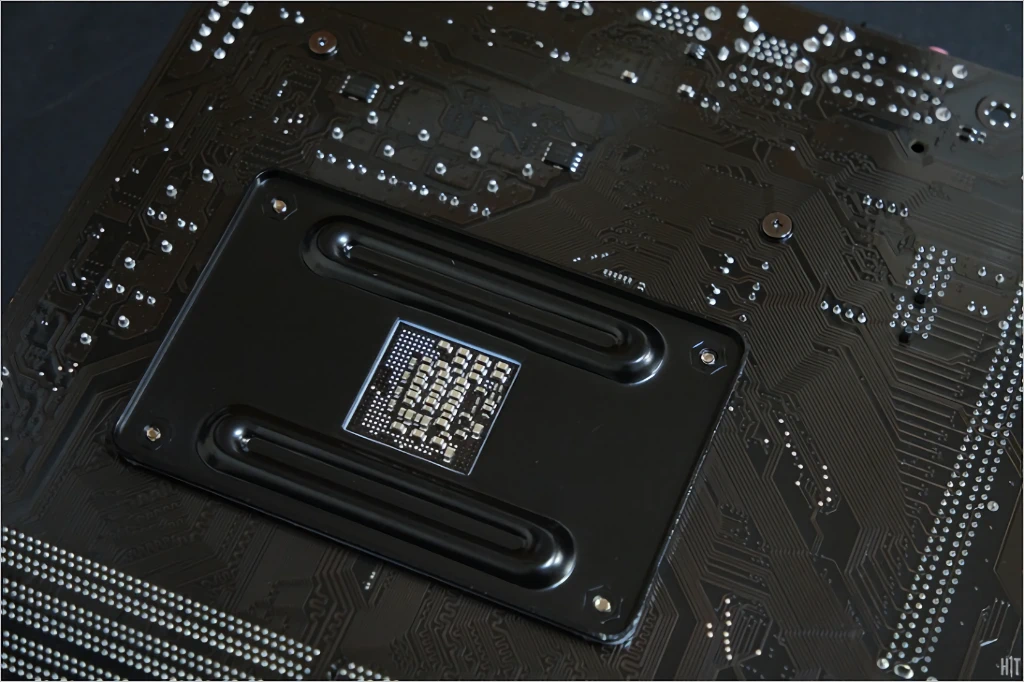

후면을 보면 저가형에서 쓰는 푸시핀 방식이 아닌 고정 볼트가 사용된 것을 볼 수 있습니다.

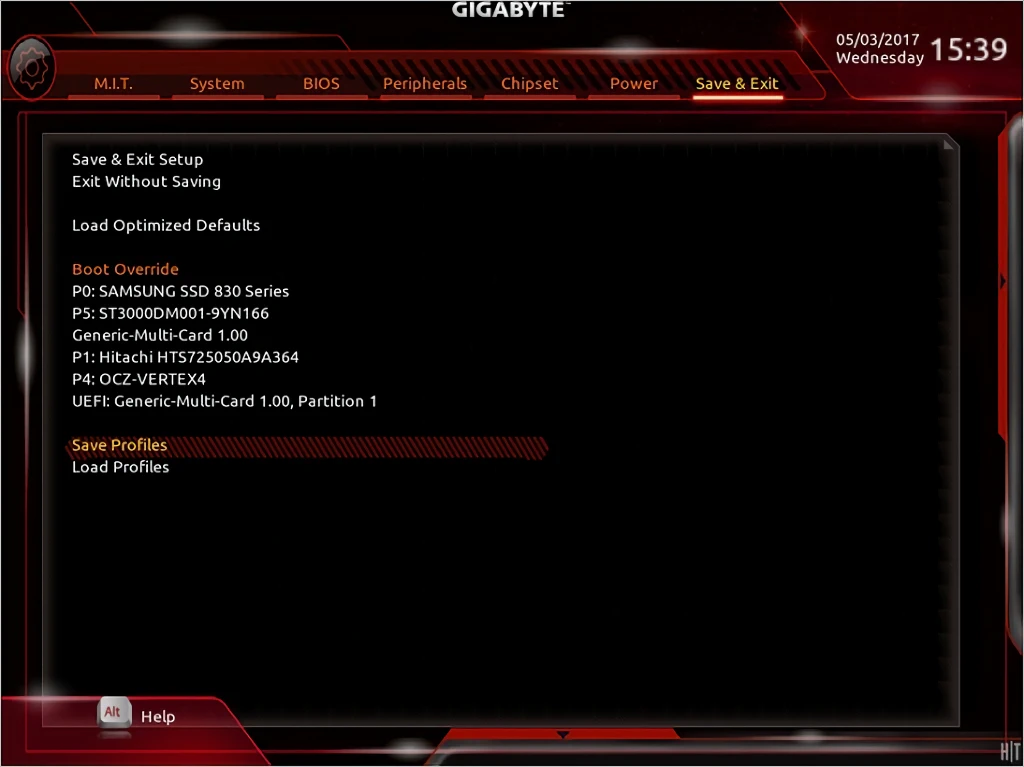

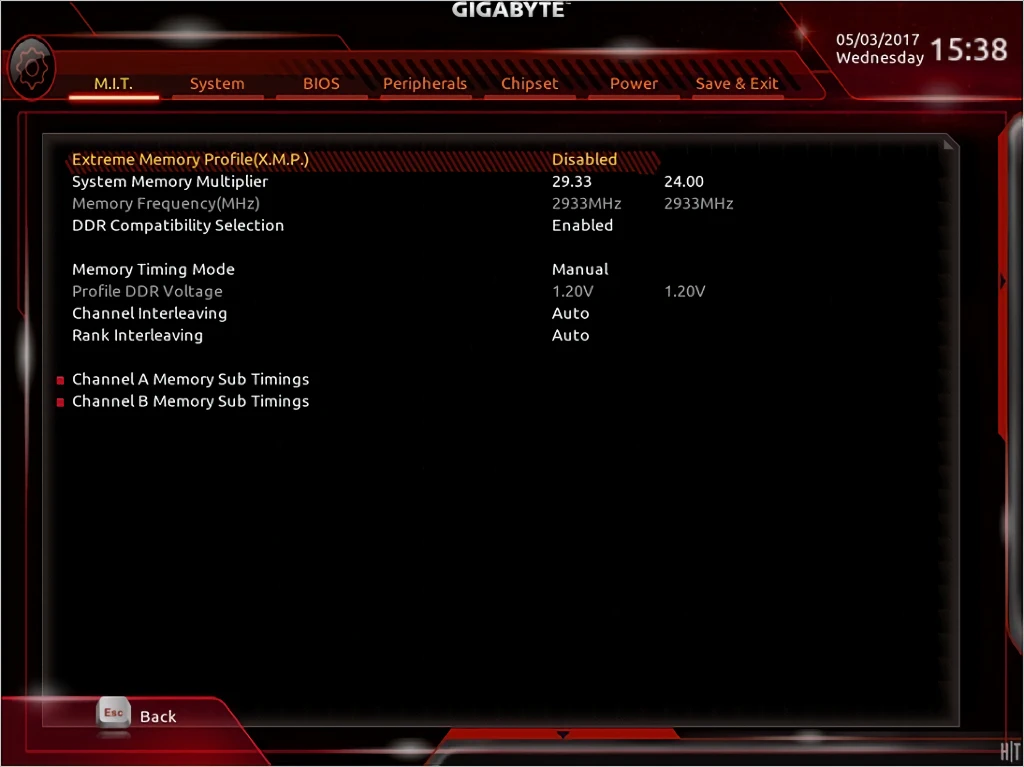

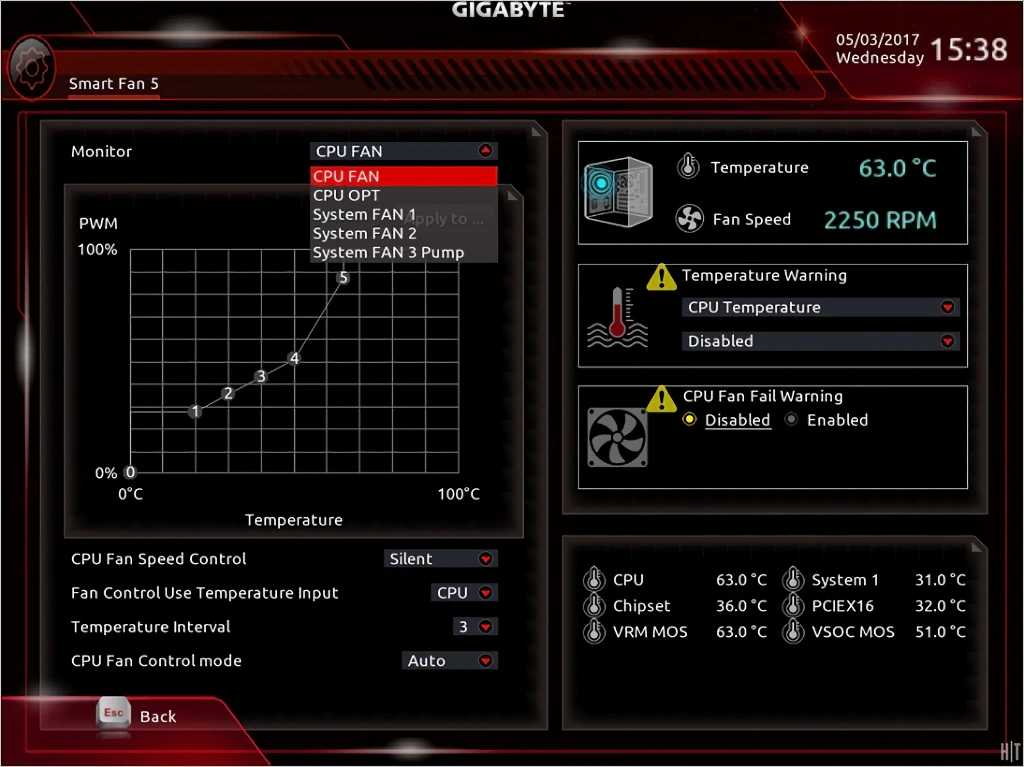

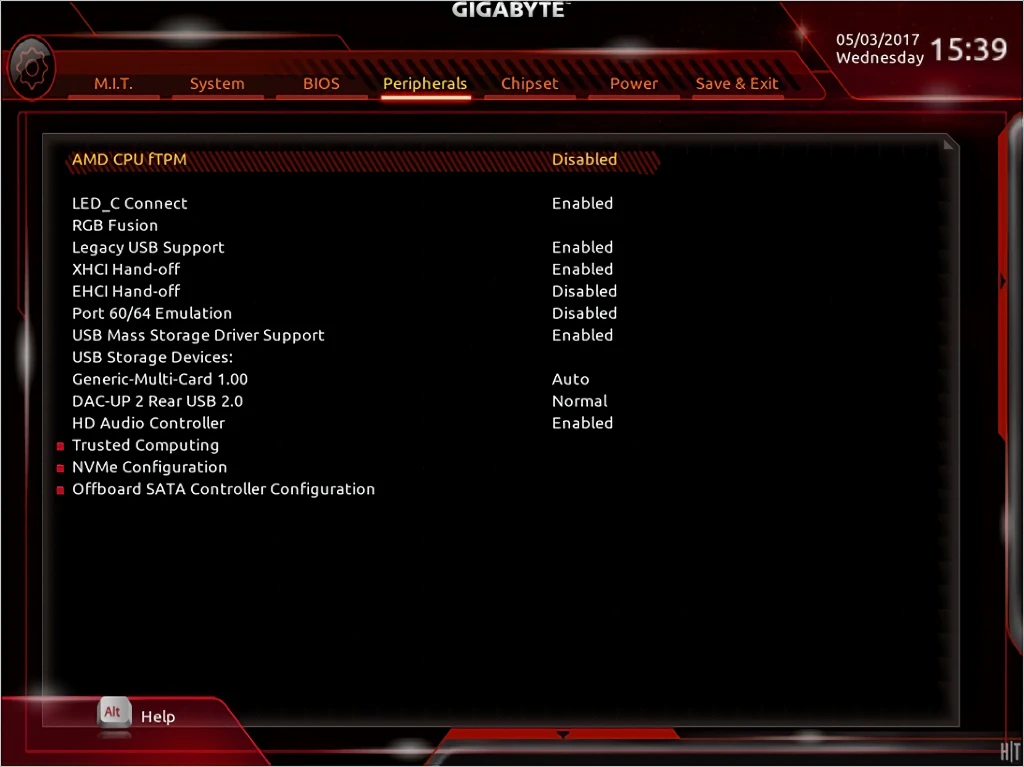

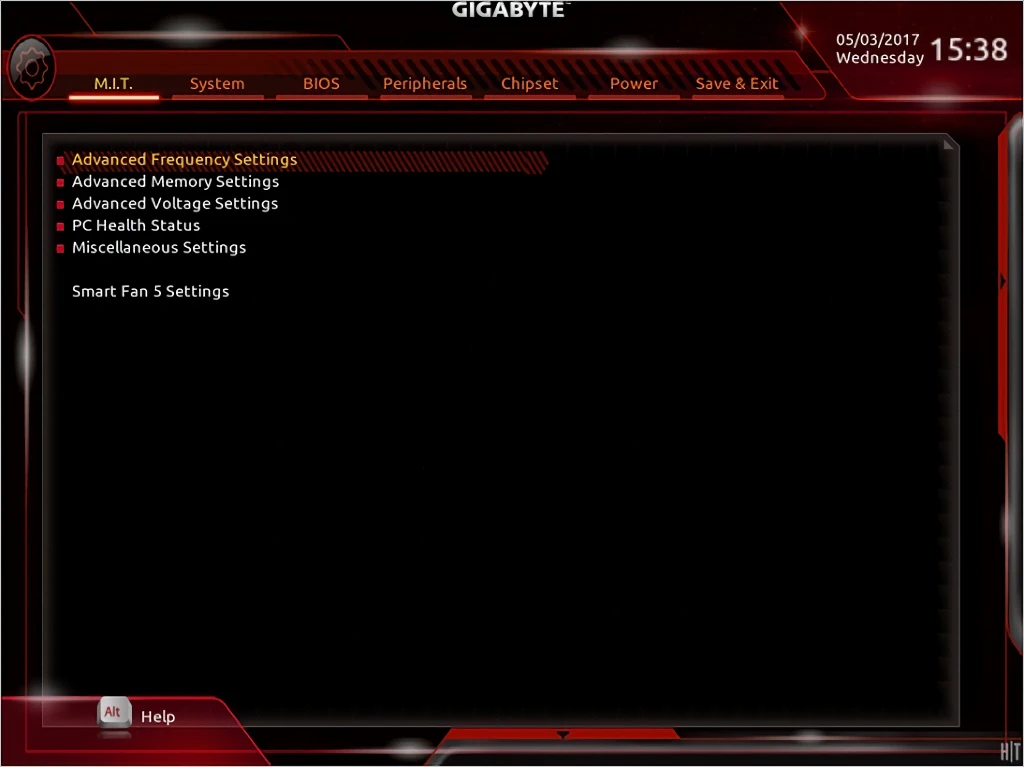

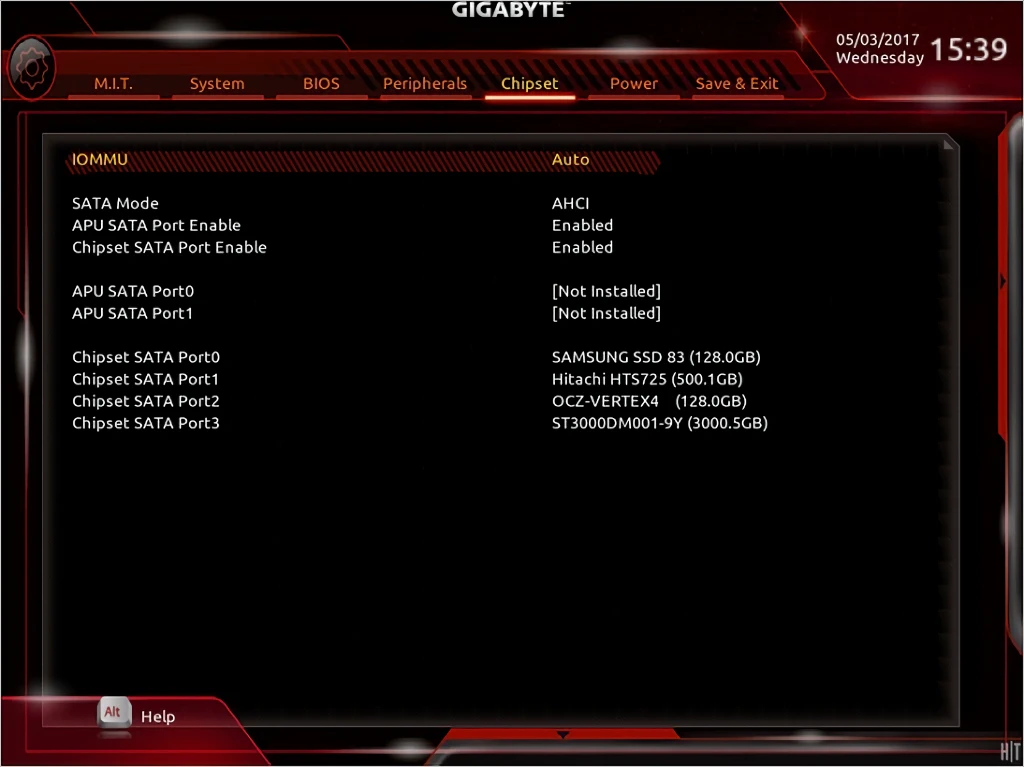

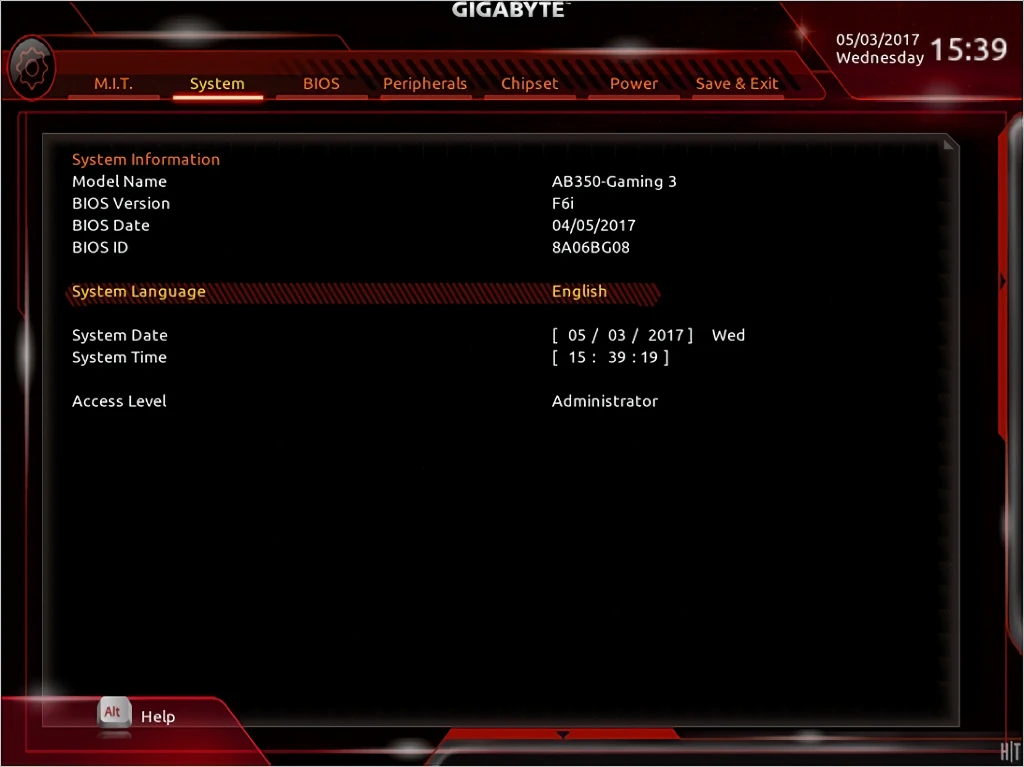

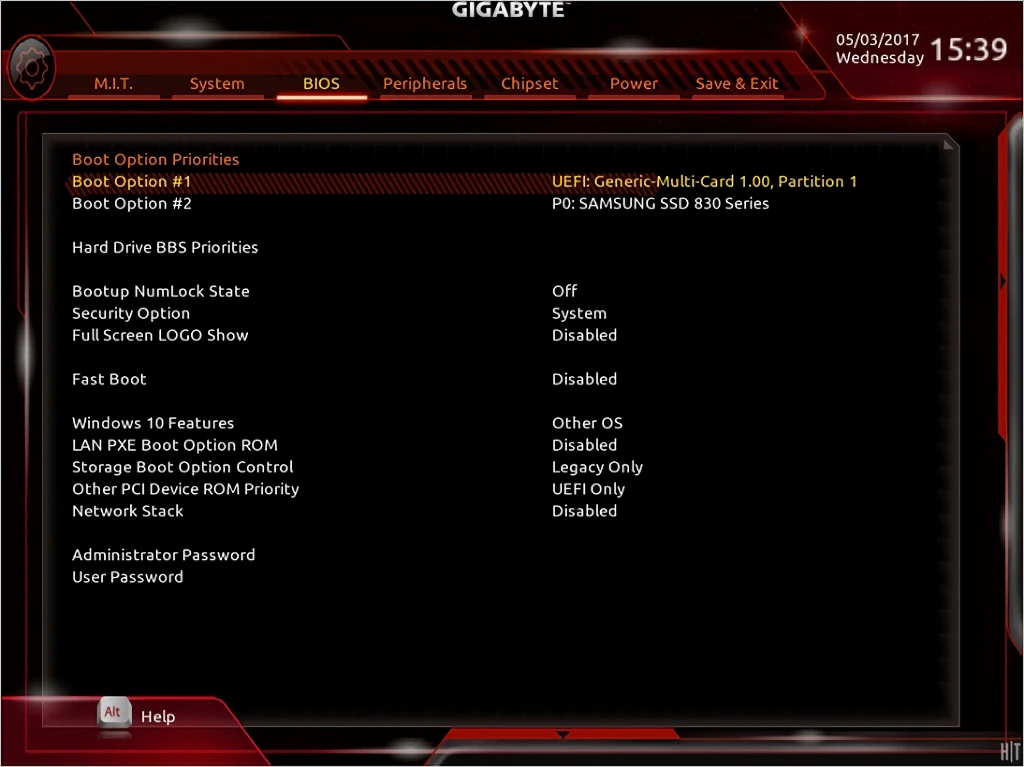

GIGABYTE GA-AB350-Gaming 3 게이밍에디션: UEFI BIOS

GIGABYTE GA AB350 Gaming 3 게이밍에디션 14

GIGABYTE GA AB350 Gaming 3 게이밍에디션 15

GIGABYTE GA AB350 Gaming 3 게이밍에디션 16

GIGABYTE GA AB350 Gaming 3 게이밍에디션 17

GIGABYTE GA AB350 Gaming 3 게이밍에디션 18

GIGABYTE GA AB350 Gaming 3 게이밍에디션 19

GIGABYTE GA AB350 Gaming 3 게이밍에디션 20

GIGABYTE GA AB350 Gaming 3 게이밍에디션 21

GIGABYTE GA AB350 Gaming 3 게이밍에디션 22

GIGABYTE GA AB350 Gaming 3 게이밍에디션 23

GIGABYTE GA AB350 Gaming 3 게이밍에디션 24

GIGABYTE GA AB350 Gaming 3 게이밍에디션 25



GIGABYTE GA-AB350-Gaming 3 게이밍에디션: 오버클러킹

GIGABYTE GA AB350 Gaming 3 게이밍에디션 26

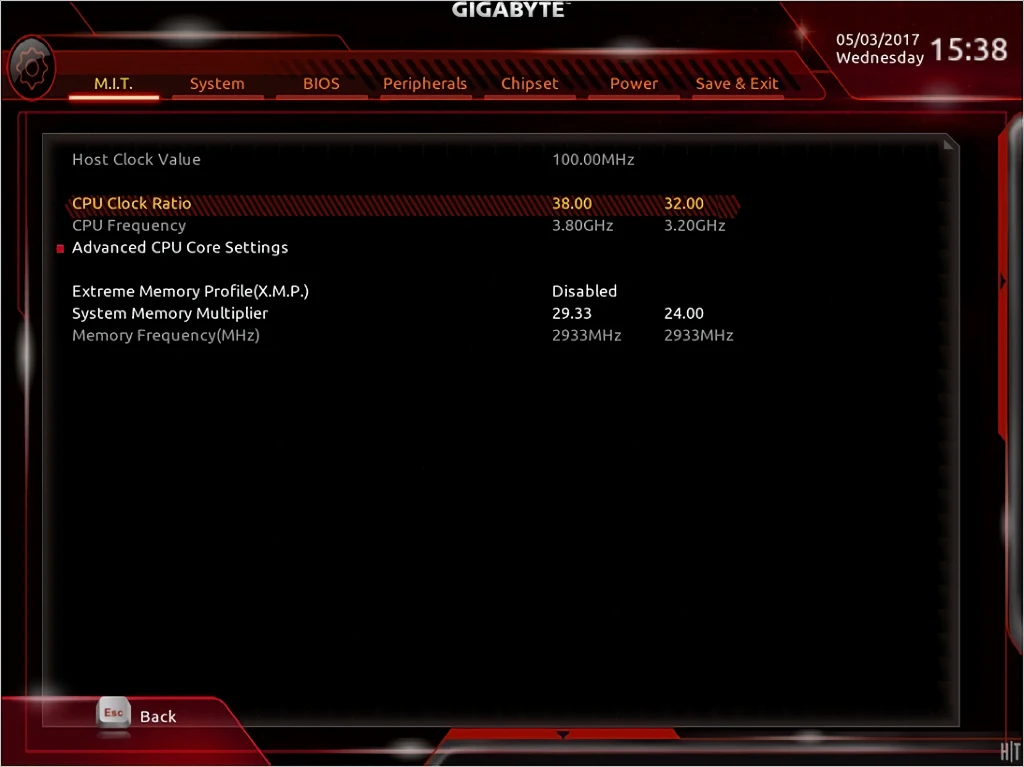

GA-AB350-Gaming 3는 P-State 방식의 오버클러킹을 지원하지 않으며, 클럭이 고정되는 간이 배수 조절 방식으로만 오버클러킹이 가능합니다.

BIOS에서 원하는 CPU 및 메모리의 동작 속도를 설정합니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 27

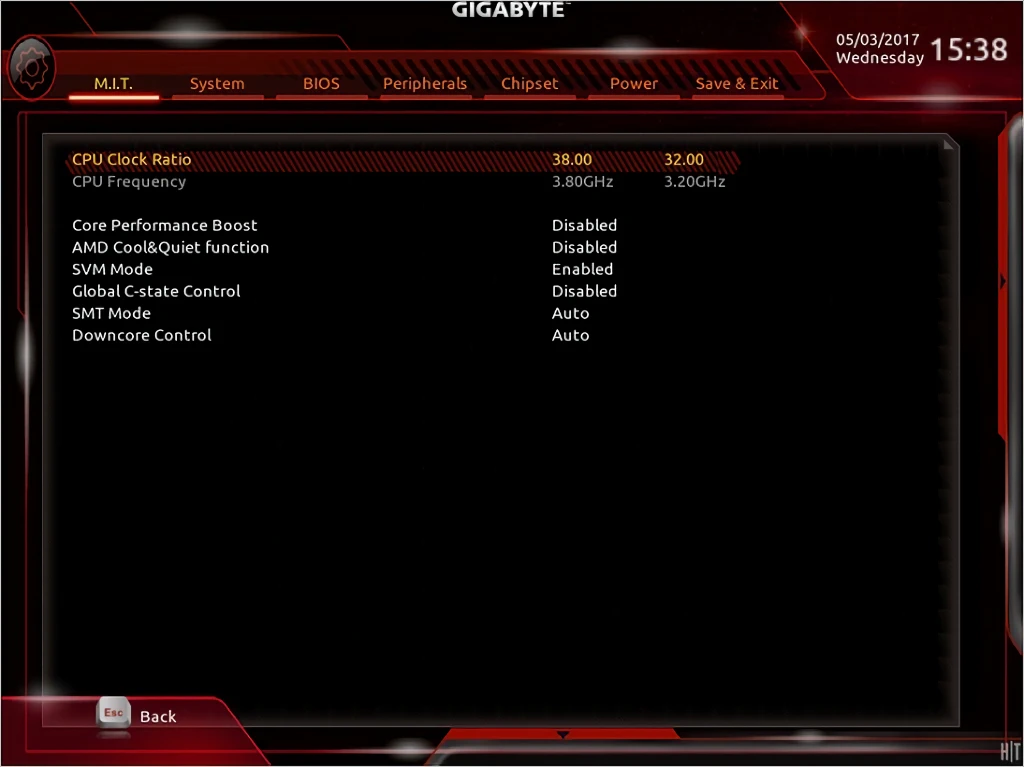

고급 설정에서 XFR을 위해 사용되는 Core Performance Boost와 전력 관리 기능인 Global C-state Control 기능은 비활성화합니다. 활성화해도 오버클러킹 시 적용되지 않습니다. (오버클러킹 시 XFR 및 절전 기능 사용 불가능)

GIGABYTE GA AB350 Gaming 3 게이밍에디션 28

메모리 스피드와 타이밍을 조절합니다.

제 테스트에선 하이닉스칩이 사용된 팀 그룹의 XMP 메모리가 3333, 삼성 B-다이 DDR4-2133 메모리가 3466까지 부팅 가능했습니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 29

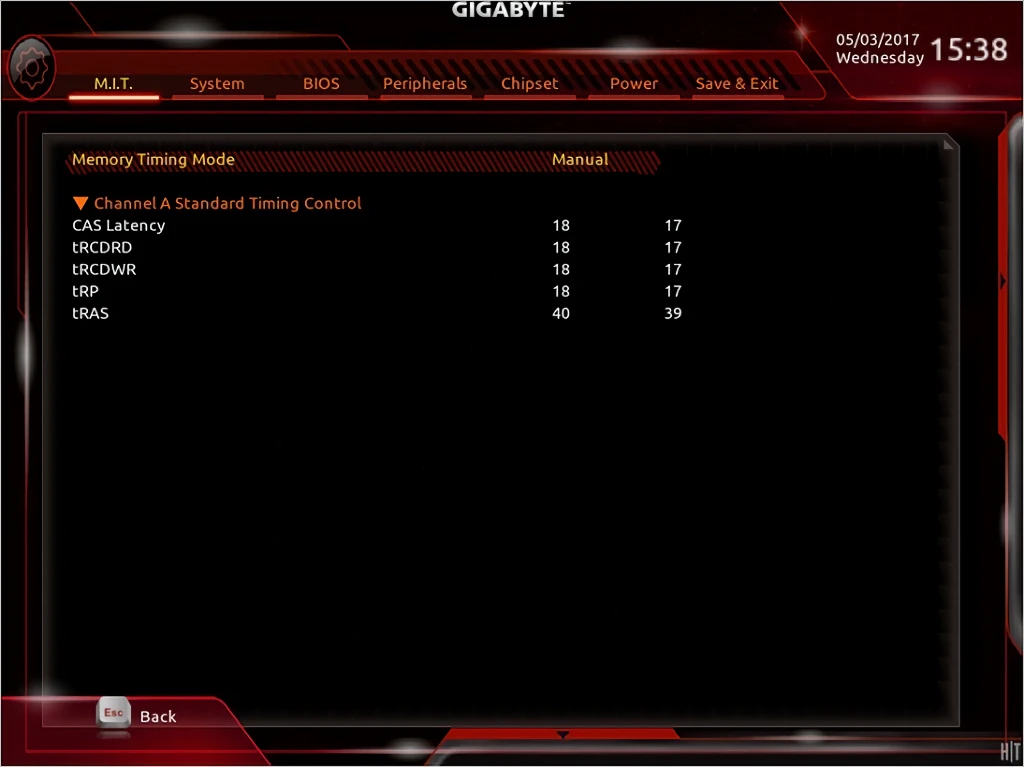

램 타이밍 설정 부분.

삼성 칩이 사용된 메모리라면 15-17-17-17-35, 하이닉스 계열이라면 16-18-18-18-36를 기본값으로 설정 후 정상 동작한다면 시스템에 맞게 수정하시는 것을 추천합니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 30

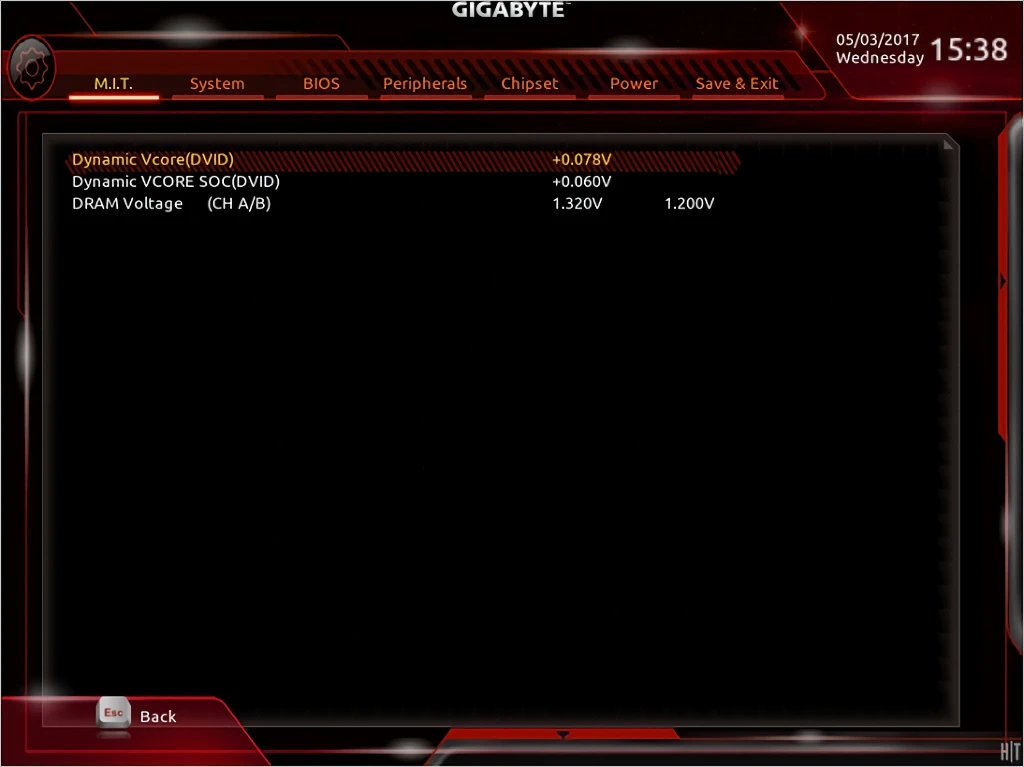

전압 조절은 VID에 설정 전압을 추가하는 Offset 방식으로만 가능합니다. 단, 메모리 전압은 Fixed(고정) 방식으로 설정합니다. 조절 가능한 항목은 Vcore, Vcore SOC, DRAM의 3가지입니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 31

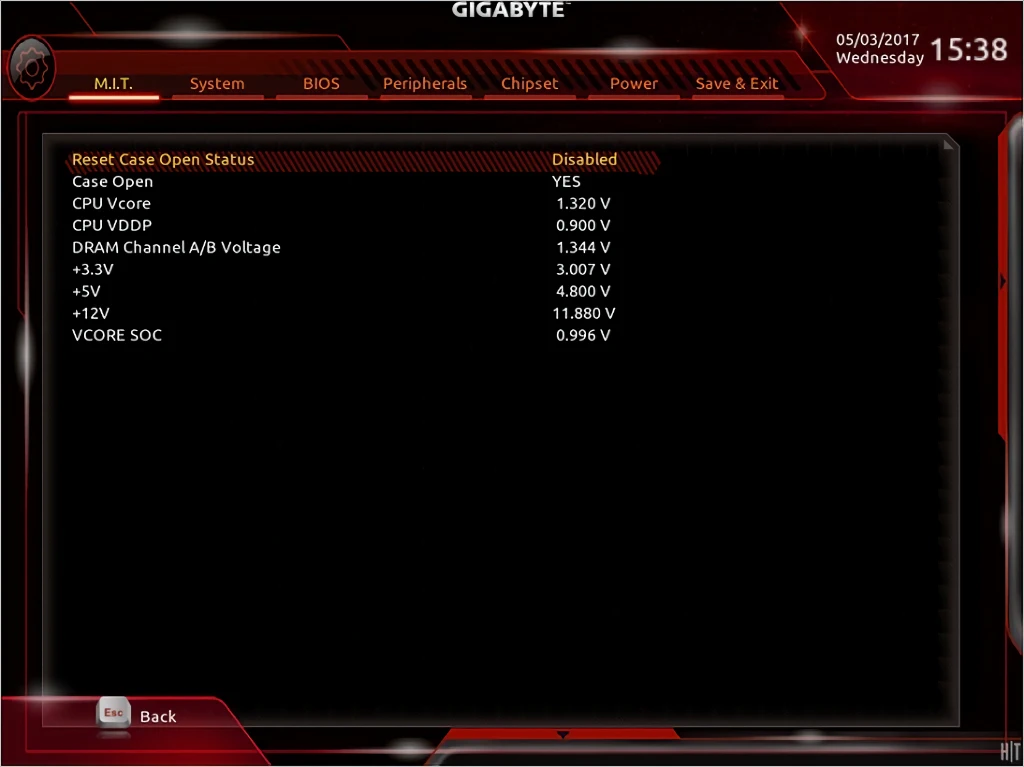

VID를 참고하여 Offset 수치를 입력 후 하드웨어 모니터링 기능을 통해 전압을 확인하며 적정 수치로 조절합니다. VcoreSOC 전압의 경우 메모리 클럭에 따라 기본 값이 0.9V혹은 1.1V로 설정되며 Offset 값은 이에 추가되는 형태입니다.

GIGABYTE GA AB350 Gaming 3 게이밍에디션 32

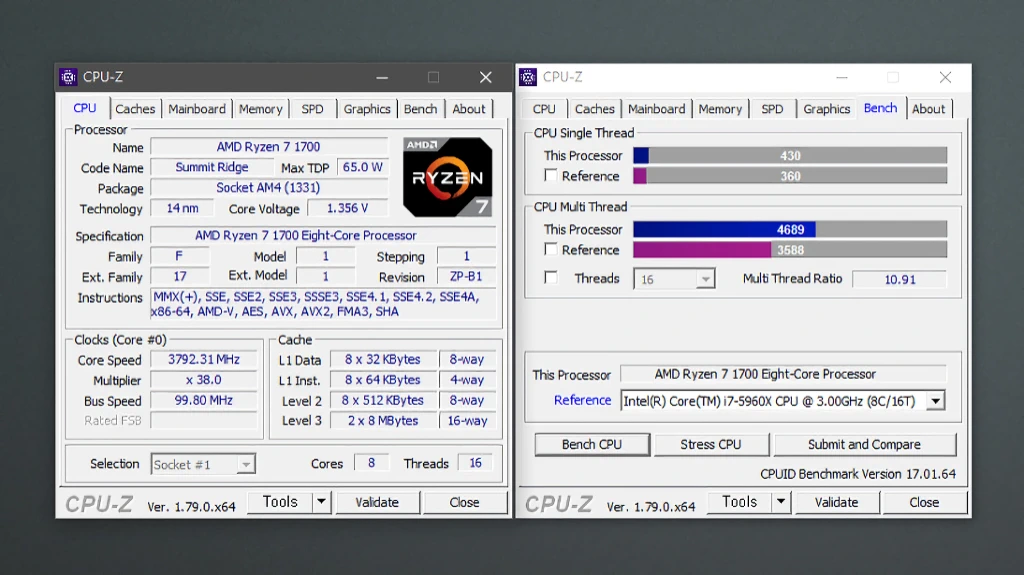

Ryzen 7 1700을 3.8 GHz로 오버클러킹한 후 간단하게 성능을 테스트한 결과입니다.

이 제품을 포함한 대부분의 B350 시리즈는 고클럭/고전압 오버클러킹 후 LinX 진행 시 전원부 온도가 90도 이상으로 올라가는 경우가 많기 때문에 개인적으로는 1.3V 이내로 설정 가능한 수치로 오버클러킹 하는 것을 추천합니다. (약 3.6~3.7 GHz 구간)



GIGABYTE GA-AB350-Gaming 3 게이밍에디션: 평가

GIGABYTE GA AB350 Gaming 3 게이밍에디션 33

디자인: ★★★★☆ (4/5)
– 호불호가 있을 수 있지만 B350 보드 기준 고급스러운 디자인과 구성
– 전원부쪽 공간이 여유있고 그래픽 카드 슬롯이 2번에 위치해 CPU 쿨러 호환성 우수
전원부: ★★★☆☆ (3.5/5)
– 4+3 페이즈 하이브리드 디지털 전원부 구성 (CPU: 4 페이즈)
– PWM 레귤레이터: Intersil ISL95712
– MOSFET: On Semiconductor 4C06N, 4C10N
– 커패시터: APAQ AP-Con 5K (105℃, 5,000 시간)
– 전원부 방열판 장착
– B350 보드 기준 평균 수준의 전원부
통합 장치/확장성: ★★★★☆ (4/5)
– 다양한 그래픽 출력 (APU 사용 시) 및 M.2 지원
– Realtek 기가비트 이더넷 컨트롤러
– Realtek ALC1220 HD 오디오 코덱
– 보급형 제품에서 보기 어려운 ALC1220을 사용한 고급 통합 오디오 파트
UEFI/BIOS: ★★★☆☆ (3/5)
– 기가바이트 고유 디자인의 UEFI/BIOS 인터페이스
– 부팅 속도 양호 (인텔과 동일)
오버클러킹: ★★★☆☆ (3/5)
– B350 보드 기준 평균 수준의 전원부 및 오버클러킹 옵션 제공
– X370 보드애 비해 부족한 BIOS 옵션 (전압 조절 가능 항목이 적으며, 오프셋 방식만 지원, LLC 설정 없음)
– 추천 CPU 설정: 전압 1.3V 이내, 3.6~3.8 GHz
– 메모리 오버클러킹 성능 양호
※ 오버클러킹 시 최신 버전 BIOS 업데이트 필수
가격: ★★★☆☆ (3/5)
– 경쟁 제품 대비 우수한 구성을 갖추었지만 다소 높은 가격
종합: ★★★☆☆ (3.5/5)
– 다소 높은 가격이 흠이지만 B350 급에서 가장 우수한 구성을 제공
– 오버클러킹 옵션이 간소화되어 있어 초보자가 다루기 쉽지만, 본격적인 오버클러킹을 원한다면 X370 보드를 추천
– 동급 제품들과 마찬가지로 오버클러킹 시 전원부 발열이 있으며 로드 시 약 1 스텝 정도의 전압 강하 발생
– 화려한 외형과 고품질 통합 오디오를 갖춘 B350 메인보드를 원한다면 적합한 제품
