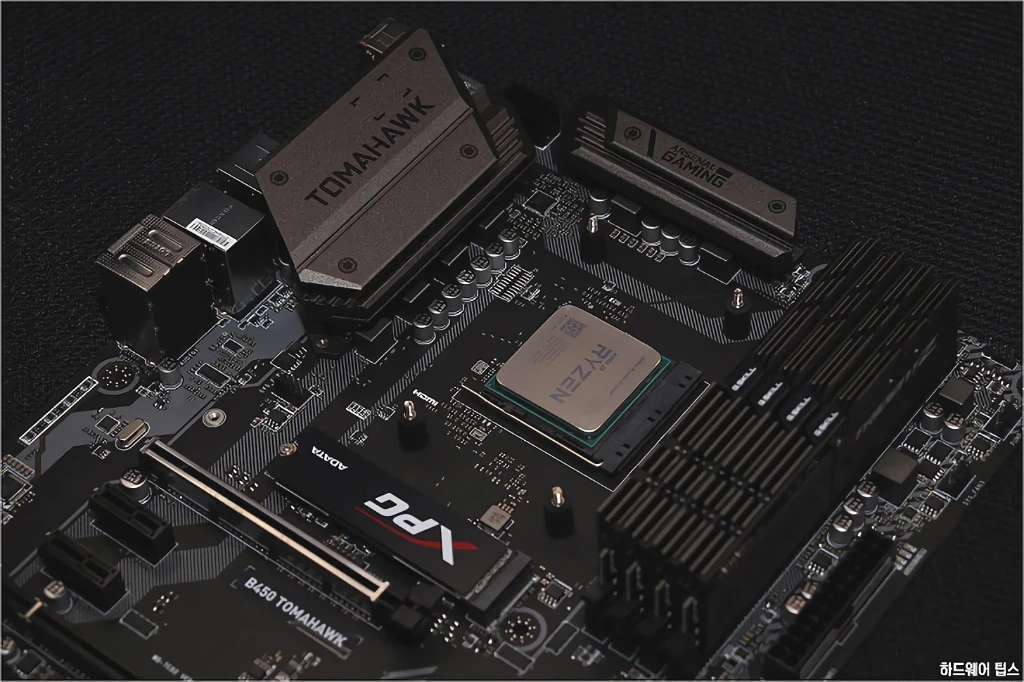

이번에 소개할 제품은 MSI MAG B450 토마호크 (Tomahawk) 입니다.
AMD의 1/2세대 라이젠 및 추후 출시될 3세대 라이젠(ZEN 2) 프로세서를 지원하는 B450 칩셋 기반의 메인보드로 전체적으로 건메탈 컬러가 사용된 깔끔한 외형과 다양한 게이밍 기능을 갖춘 제품이죠.
MSI는 2018년 이후 현재까지 메인보드를 3개의 게이밍 세그먼트와 1개의 프로 시리즈로 구분하여 출시하고 있는데 각 세그먼트의 의미와 구성은 다음과 같습니다.
– 상징 단어: Maximum, Excellent, Guiding
– 고급형 게이밍 메인보드: 갓라이크, 에이스
MPG: MSI Performance Gaming
– 상징 단어: Modish, Performance, Gaming
– 중급형 게이밍 메인보드: 게이밍 카본, 게이밍 플러스, 엣지
MAG: MSI Arsenal Gaming
– 상징 단어: Metallic, Arsenal, Ground
– 보급형 게이밍 메인보드: 토마호크, 박격포
PRO 시리즈
– 보급형 일반 메인보드: 프로
MSI B450 토마호크는 위와 같이 4 세그먼트로 분류된 MSI의 메인보드 라인업에서 보급형 게이밍 메인보드 포지션인 MAG에 속해 있습니다.
목차
MSI MAG B450 토마호크: 스펙
– AMD 소켓 AM4
– 1/2/3세대 AMD 라이젠(RYZEN) 및 애슬론(Athlon) 프로세서 지원
– AMD B450 칩셋
– DDR4 메모리 슬롯 4개
– DDR4-1866~3466(OC), 최대 64 GB 구성 지원 (16 GB x 4)
– 듀얼 채널, AMD A-XMP OC 지원
– PCIe 3.0 x16 슬롯: 1개 (x16, 단, G 시리즈 프로세서 장착 시 x8 모드로 동작)
– PCIe 2.0 x16 슬롯: 1개 (x4)
– PCIe 2.0 x1 슬롯: 3개
– AMD CrossFireX 지원
– NVIDIA SLI 미지원
– SATA 6 Gb/s 포트: 6개 (CPU: 2개, B450: 4개)
– M.2 소켓: 1개 (PCIe 및 SATA 공용, M.2 사용 SATA 5/6 포트 사용 불가)
– HDMI 1.4b 포트 1개 (최대 해상도: 4,096 x 2,160 @ 30 Hz)
– DVI-D 포트 1개 (최대 해상도: 1,920 x 1,200 @ 60 Hz)
* GPU가 통합된 프로세서(G 시리즈) 장착 필요
– Realtek ALC892 7.1채널 HD 오디오 코덱
– 독립 오디오 회로, 오디오 전용 커패시터, EMI 실드, De-pop 방지
– DAC SNR: 95 dB
– Realtek 8111H 기가비트 이더넷 컨트롤러
– USB 3.1 Gen 2 포트: 2개 (후면 패널: 타입-A + 타입-C)
– USB 3.1 Gen 1 포트: 4개 (후면 패널: 2개, 내부 헤더: 2개)
– USB 2.0 포트: 6개 (후면 패널: 2개, 내부 헤더: 4개)
– 우측면 미스틱 라이트 RGB LED 지원
– 12V 타입 헤더 2개 제공 (최대 3A)
– AMI UEFI BIOS
– 128 Mb(16 MB) Flash ROM
– BIOS Flashback+ 지원
– 사용 설명서
– 드라이버 CD/DVD
– I/O 실드
– SATA 6 Gb/s 케이블 2개
– M.2 스크루
– MSI 엽서
– MSI 스티커
– 마이크로소프트 윈도우 10 (64-비트) 지원
– 표준 ATX 폼팩터
– 30.5 x 24.4cm
– 인증번호: R-REI-MSI-MS-7C02
– 유통사: MSI 코리아
– 고객센터: 1577-5781
– 보증기간: 무상 3년

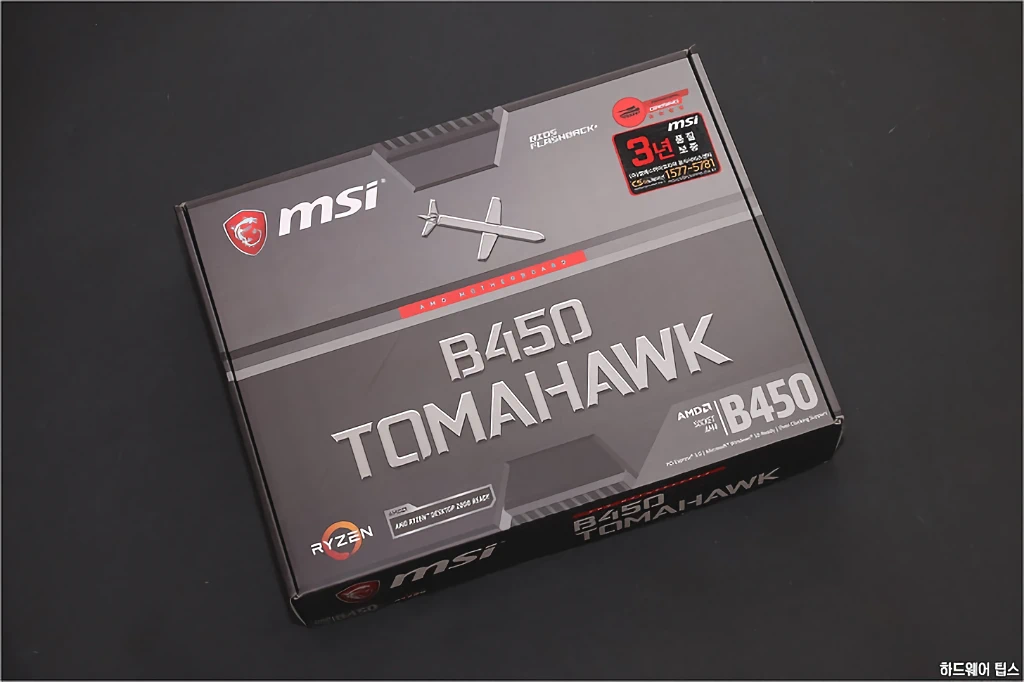

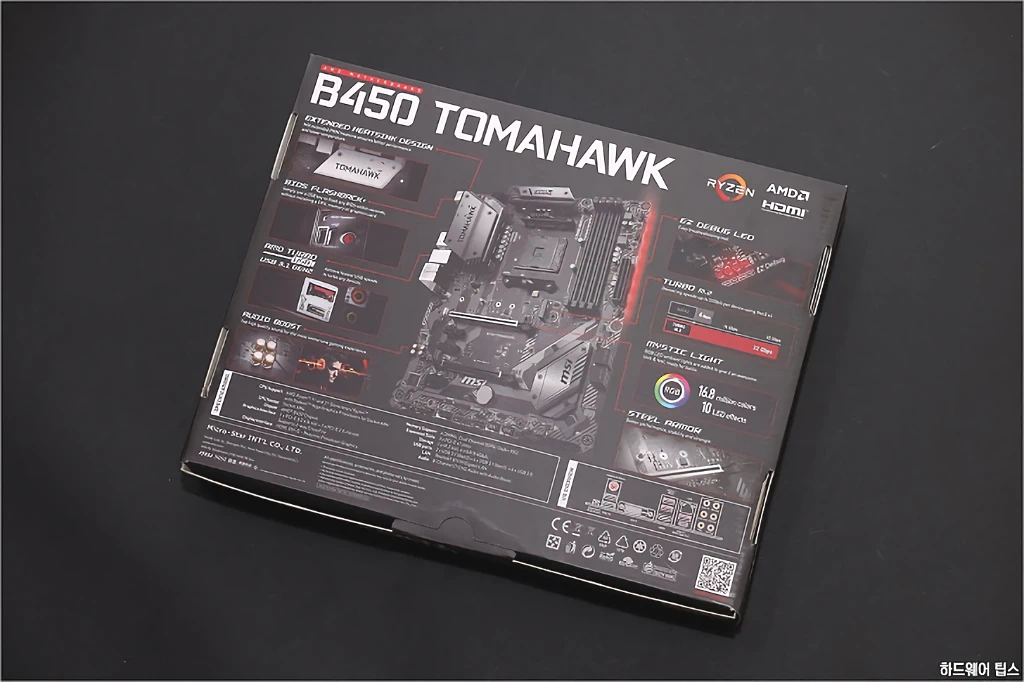

MSI MAG B450 토마호크: 패키지
MAG 시리즈의 제품이라 그런지 약간 무기고스러운 느낌의 디자인이 적용되었습니다.

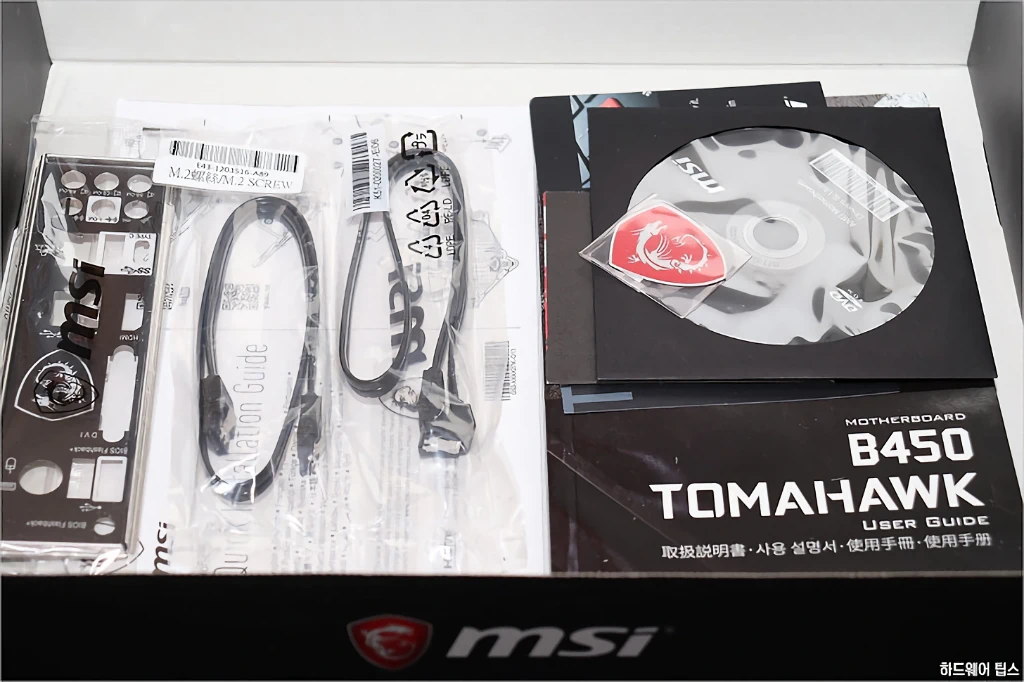

설명서, I/O 실드, SATA 케이블, M.2 스크루, 엽서, 스티커 등이 제공됩니다.
사용 설명서는 다국어이며 잘 번역된 한국어도 포함되어 초보자도 이해하기 쉽습니다.

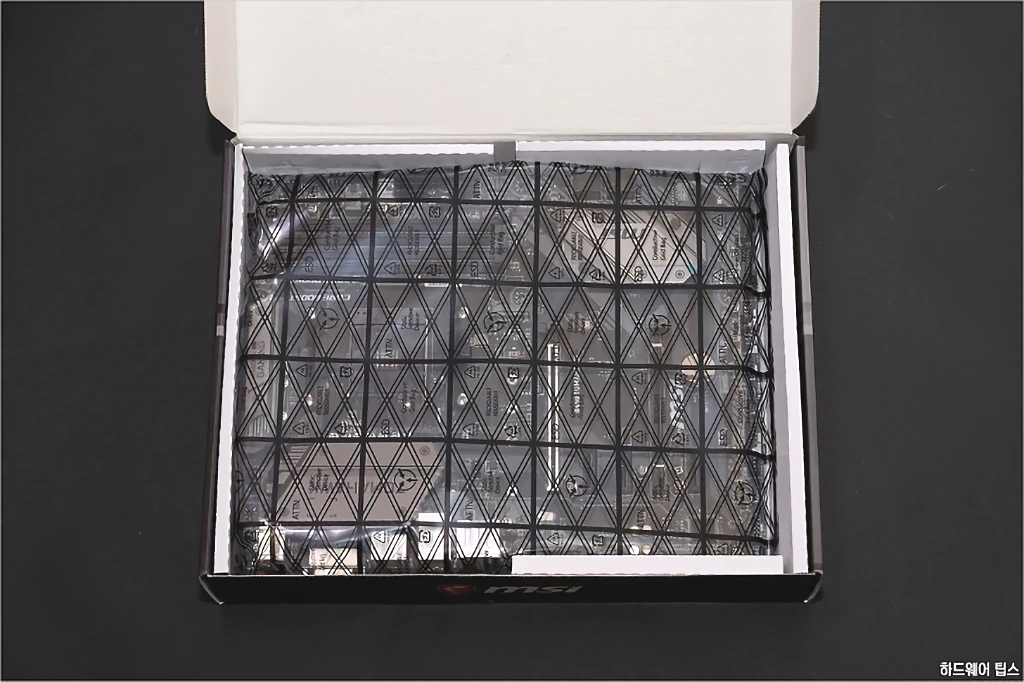

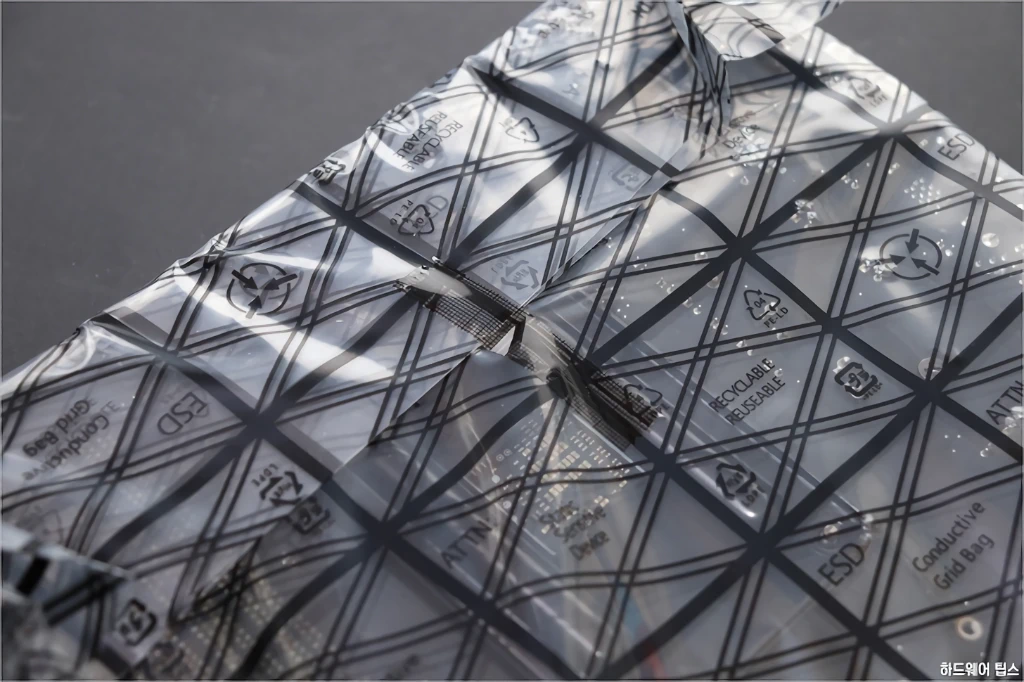

메인보드는 정전기 방지 비닐에 담겨 있으며 개봉 시 흔적이 남는 스티커를 이용해 봉인되어 있습니다.

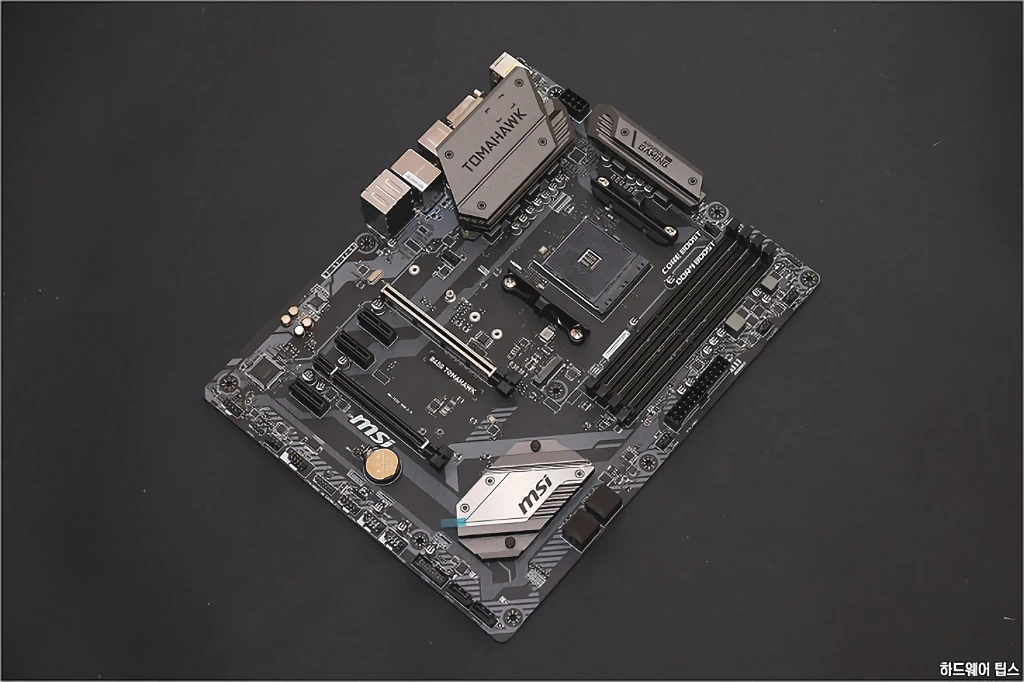

MSI MAG B450 토마호크: 디자인
MEG 시리즈와 컨셉은 다르지만 비슷한 건메탈 컬러가 사용된 금속 느낌의 깔끔한 디자인입니다.
PCB (기판)도 무광 블랙 코팅되어 고급스럽습니다.

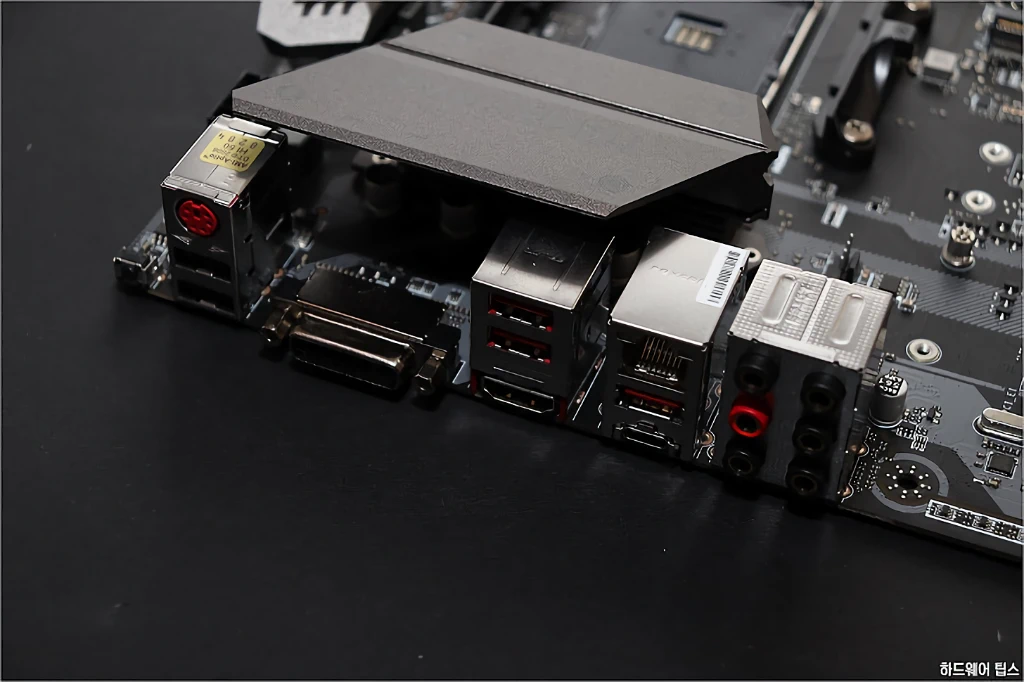

후면 출력 포트는 BIOS 플래시백+, PS/2 콤보 포트, USB 2.0 포트 2개, DVD-D 포트, USB 3.1 Gen 1 포트 2개, HDMI 포트, 랜 포트, USB 3.1 Gen 2 포트 2개 그리고 오디오 커넥터로 구성되어 있습니다.
특이한 것은 보급형 제품임에도 무려 BIOS 플래시백 기능을 지원한다는 것입니다. AM4 소켓처럼 다세대 프로세서를 지원하는 경우 유용하게 사용될 수도 있는 부분이죠.

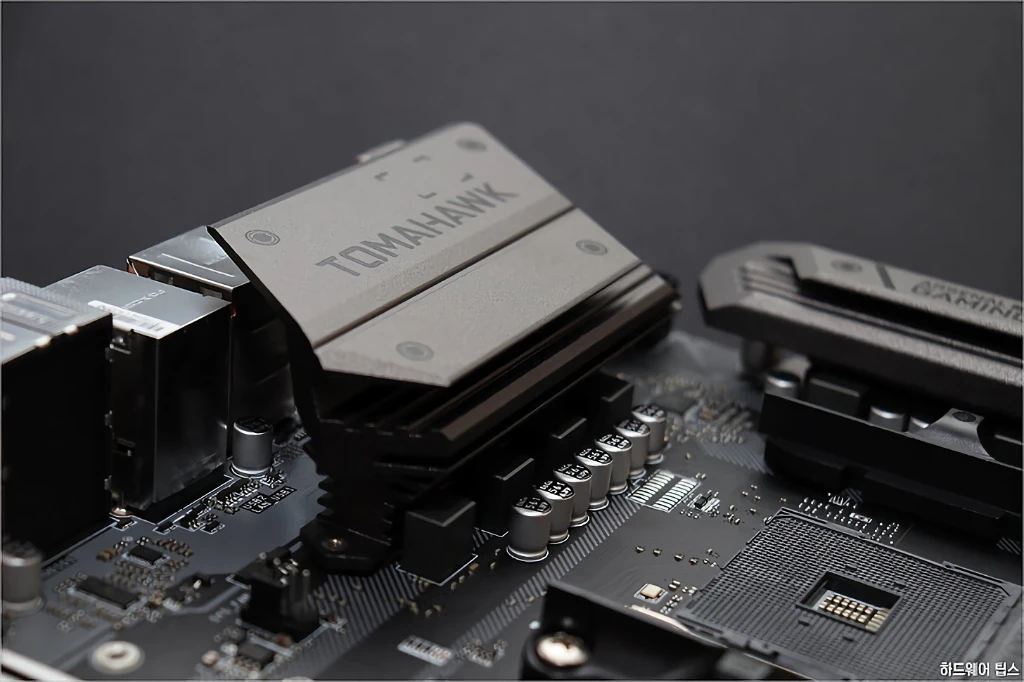

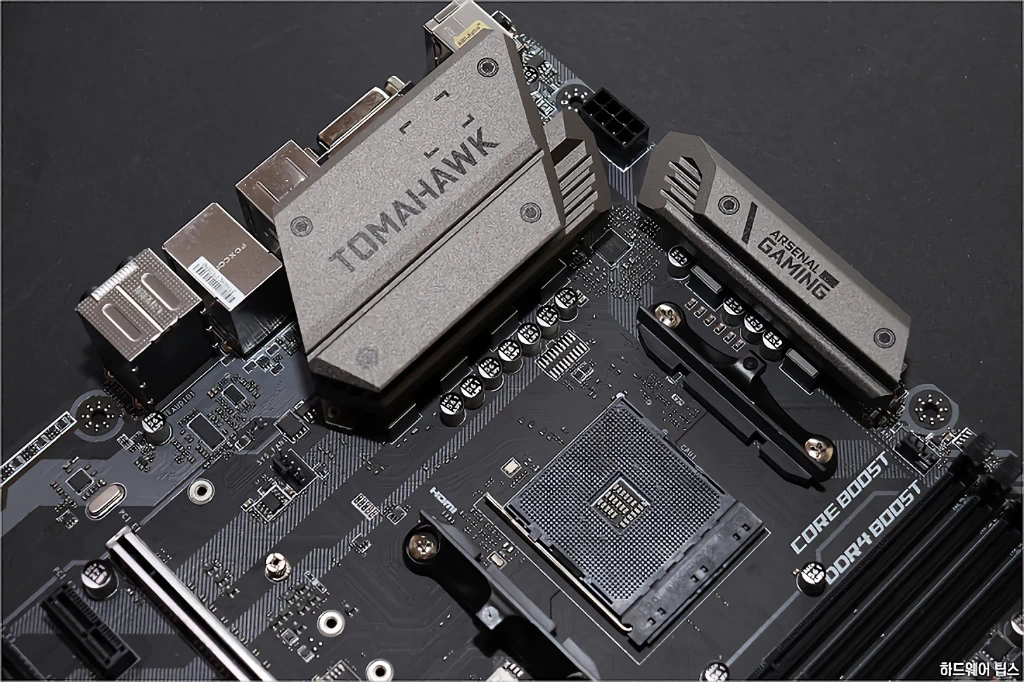

MSI B450 토마호크의 전원부는 4+2 페이즈 구성입니다.
PWM 컨트롤러로 Richtech RT8894A, 모스펫으로는 ON Semiconductor 4C024+4C029 (페이즈당 모스펫 4개로 배수 구성), 그 외 MSI 커스텀 다크 초크, MSI 커스텀 일제 알루미늄 솔리드 커패시터가 사용되었는데 초크와 커패시터는 커스텀 제품이라 스펙을 알 수 없습니다.

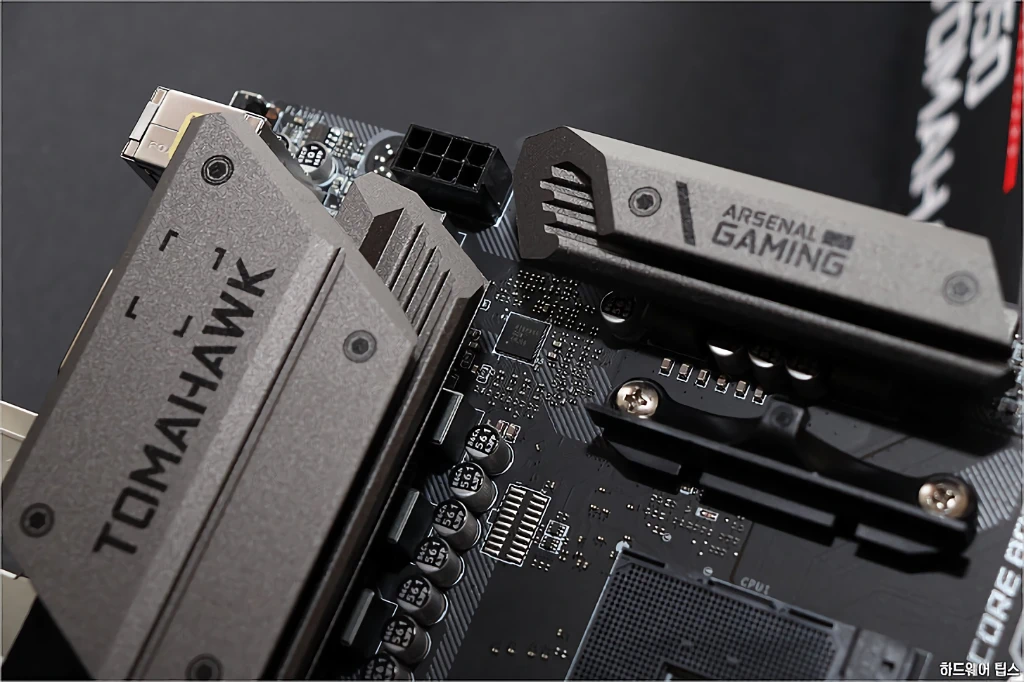

좌측 상단에 8핀 보조 전원 커넥터가 위치하며 방열판 사이에서 PWM 컨트롤러를 볼 수 있습니다.

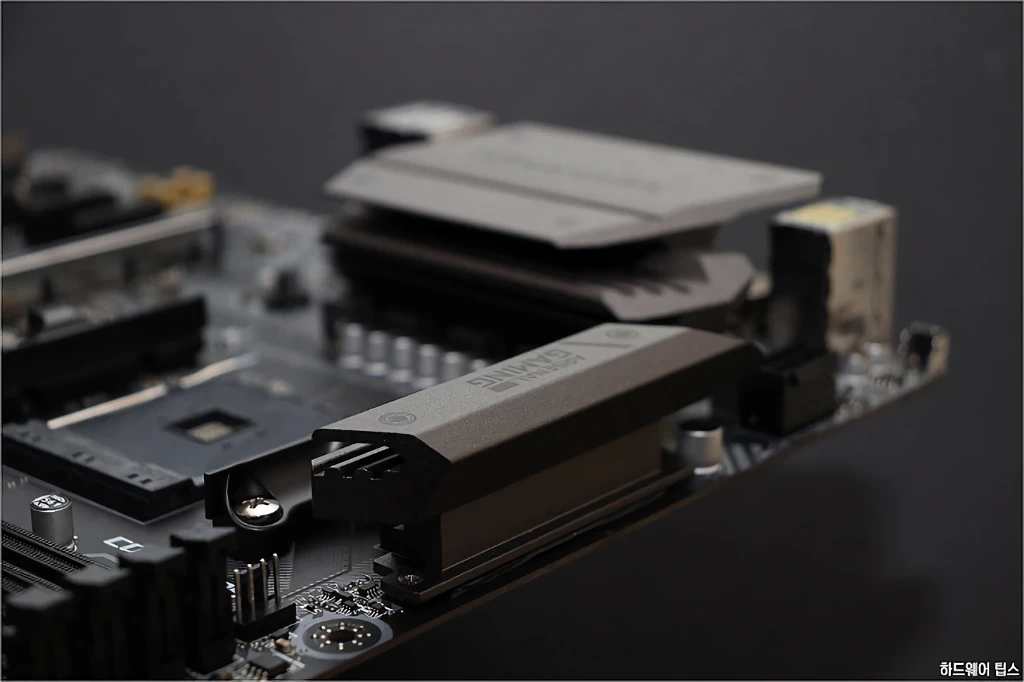

유행하는 RGB 조명의 플라스틱 I/O 아머 대신 대형 알루미늄 방열판이 사용되었는데 개인적으로는 긍정적인 부분입니다. 보급형 제품일수록 눈으로만 보기 좋은 조명 효과보다 방열 면적을 넓혀 쿨링 효과를 개선하는 것이 더 낫다고 생각합니다.
상단까지 모두 방열판이 제공되며 서멀 패드 범위도 충분히 모스펫을 커버합니다.

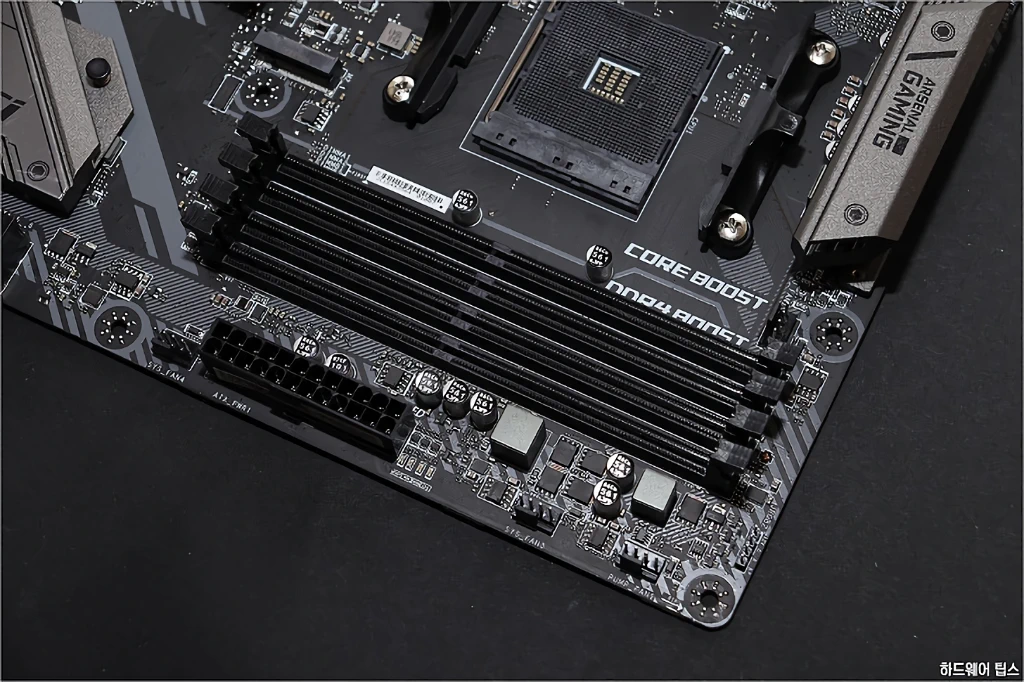

4개의 램 슬롯이 제공되어 최대 64GB, 4개의 메모리를 장착할 수 있습니다.
라이젠의 경우 메모리 오버클러킹의 중요성이 더욱 강조되고 있는데, B450 토마호크는 최적화된 메모리 회로 설계로 보다 우수한 메모리 오버클러킹 능력을 제공합니다.

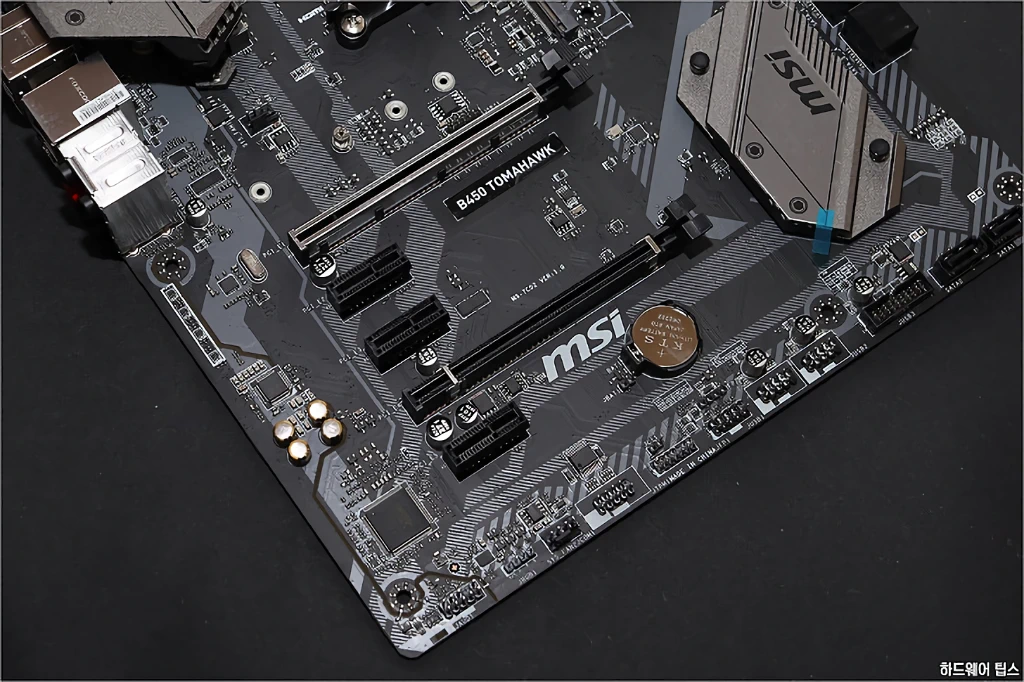

확장 슬롯 구성입니다.
사실 요즘엔 어지간한 기능은 모두 통합되어 있어 확장 슬롯을 거의 쓸 일이 없긴 합니다만 그래도 적은 것보다는 많은 것이 좋죠.

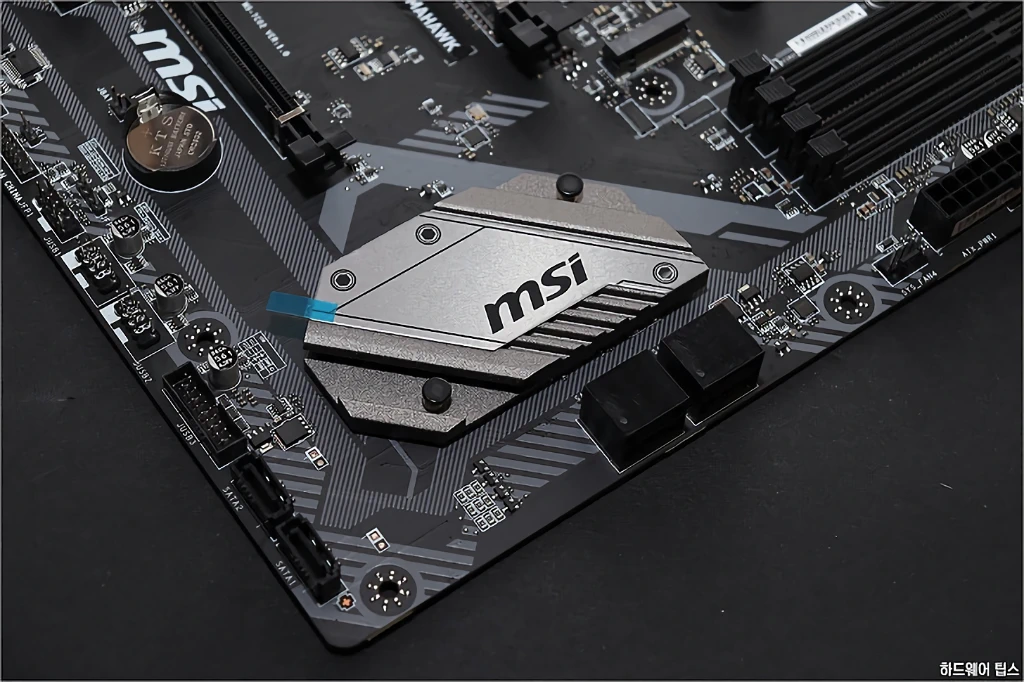

깔끔한 디자인의 칩셋 방열판입니다. 나사가 아닌 플라스틱 푸시핀으로 결합된 것은 좀 아쉽네요.
SATA 포트는 하단에 포트 1/2가, 측면에 포트 3/4/5/6이 위치하며, 측면 포트는 가로 방향으로 설계되어 대형 그래픽 카드를 장착해도 간섭이 발생하지 않습니다.
MSI MAG B450 토마호크: 미스틱 라이트

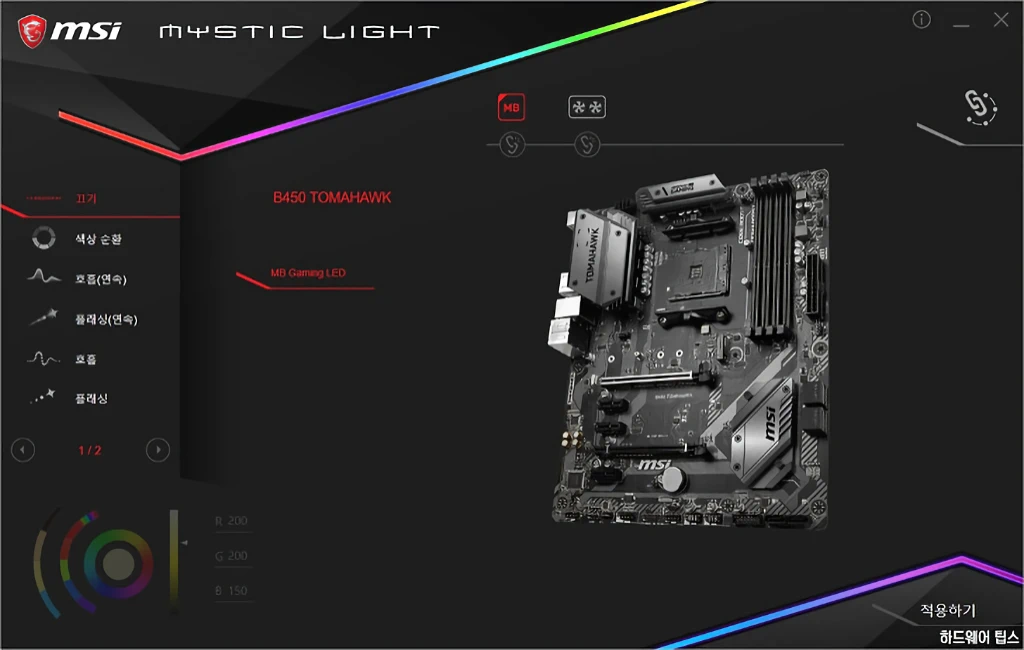

B450 토마호크는 미스틱 라이트 기능을 지원하는데 측면에 기본적인 조명 효과, 상하단에 12V 타입 헤더 2개가 제공됩니다. LED는 한 번 설정하면 그 설정이 전원 차단 후에도 계속 유지됩니다.

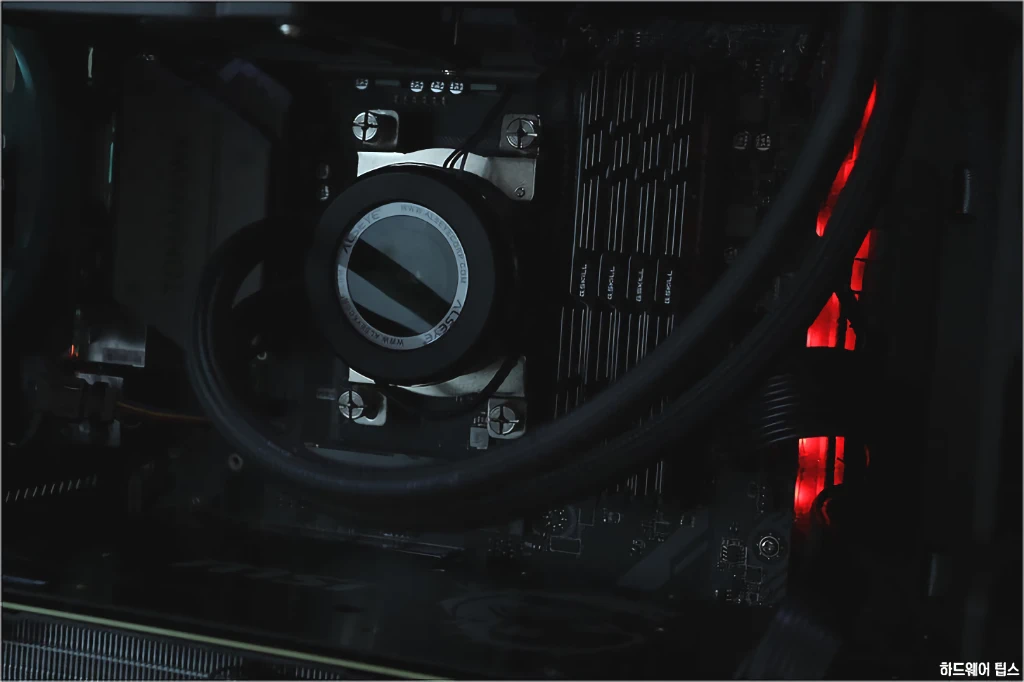

RGB LED가 측후면에 부착되어 있어 위와 같은 효과를 볼 수 있습니다. (기본 색상: 레드)
미스틱 라이트를 이용해 MSI 지포스(GeForce) RTX 2070 아머(Armor) 그래픽 카드와 색상을 맞춰 보았습니다.

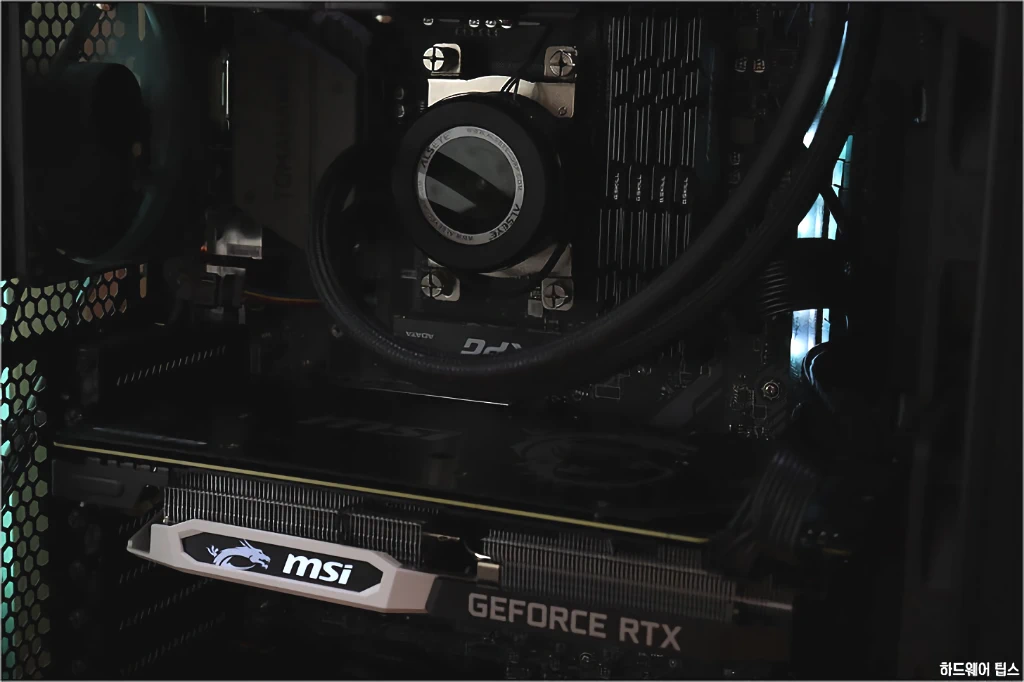

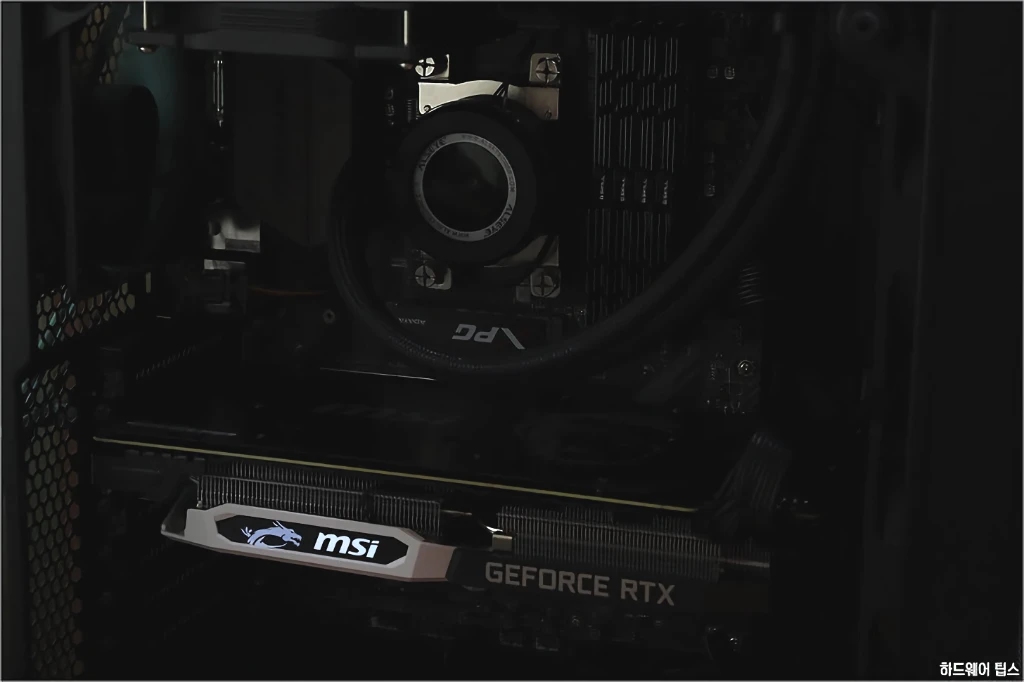

메인보드의 조명은 끄고 그래픽 카드의 조명만 남겨보았습니다.
아쉬운 것은 메인보드는 조명 설정이 유지되지만, 그래픽 카드는 전원 차단 후 설정이 초기화되더군요. 따라서 조명 설정을 유지하기 위해서는 미스틱 라이트 소프트웨어를 항상 사용해야 합니다.
MSI MAG B450 토마호크: UEFI BIOS

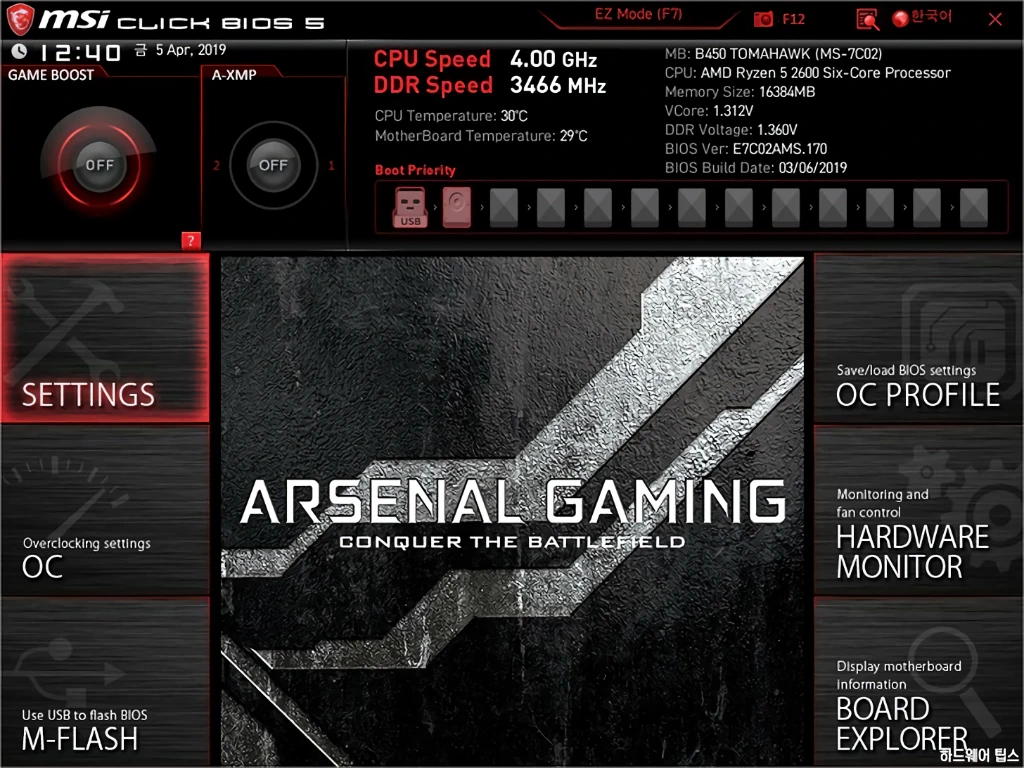

MSI 고유의 인터페이스가 적용된 UEFI BIOS입니다.
개인적으로 MSI 제품들은 필수적인 옵션 위주로 단순하고 깔끔하게 옵션이 잘 정리되어 초보가 사용하기 굉장히 좋게 만들어졌다고 생각합니다. ASUS나 ASRock 제품의 경우엔 보다 다양한 고급 옵션도 제공되는데 초보자가 다루기엔 어려운 잘 사용되지 않는 옵션이 많죠.

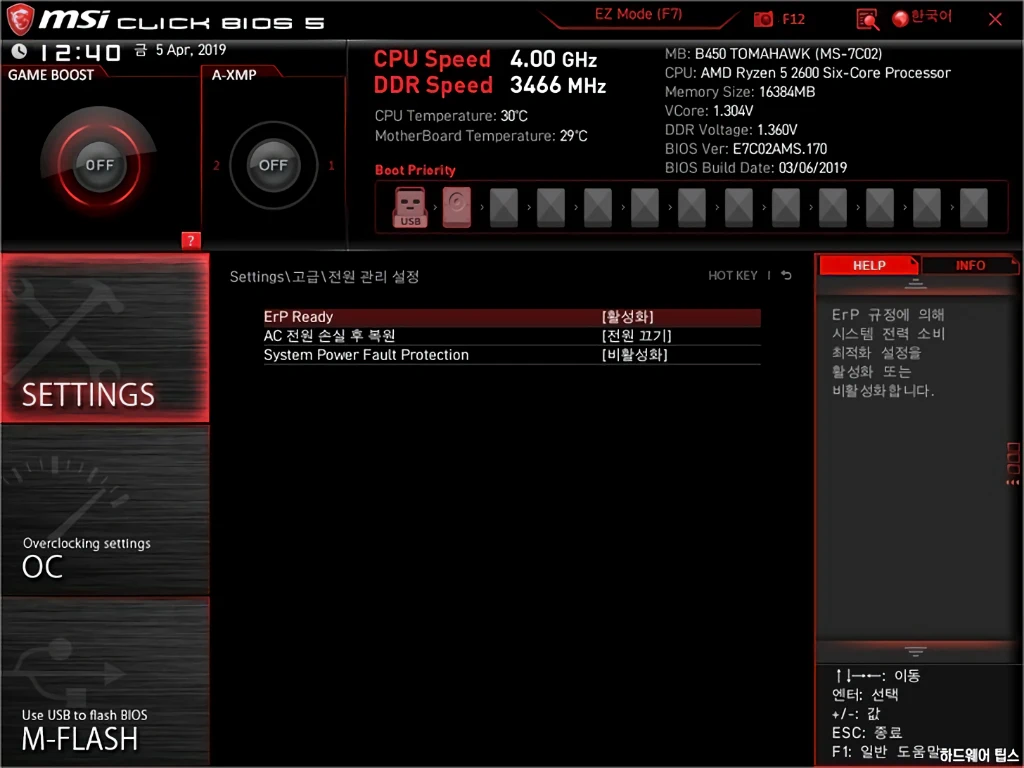

절전 모드 또는 시스템 종료 시 전원을 차단하기 위해서는 ErP Ready 옵션을 활성화해야 합니다. 이를 비활성화하면 시스템 종료 후에도 USB 기기 등에 전원이 계속 공급됩니다.
반대로 종료 후에도 USB 포트로 충전을 하고 싶다 하는 경우엔 비활성화하는 것이 좋겠죠. 다만 1와트에 따르면 시스템 종료 후 USB 포트를 이용하는 것은 일반적인 사용보다 파워에 더 무리가 간다고합니다.

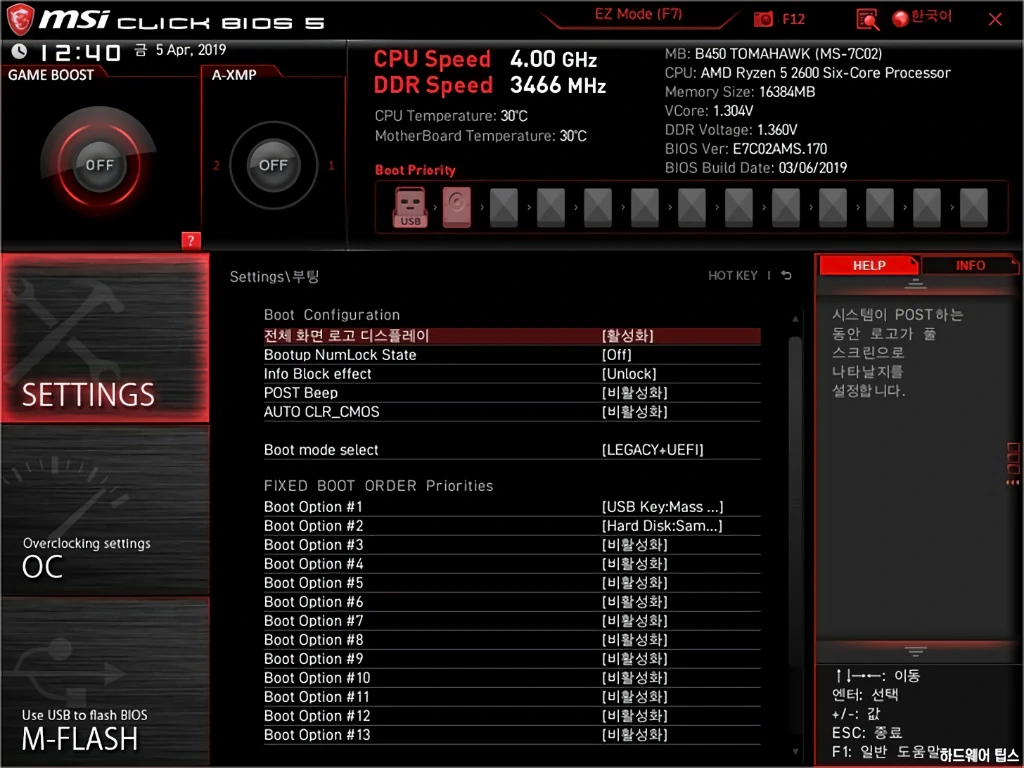

부팅 관련 메뉴입니다.

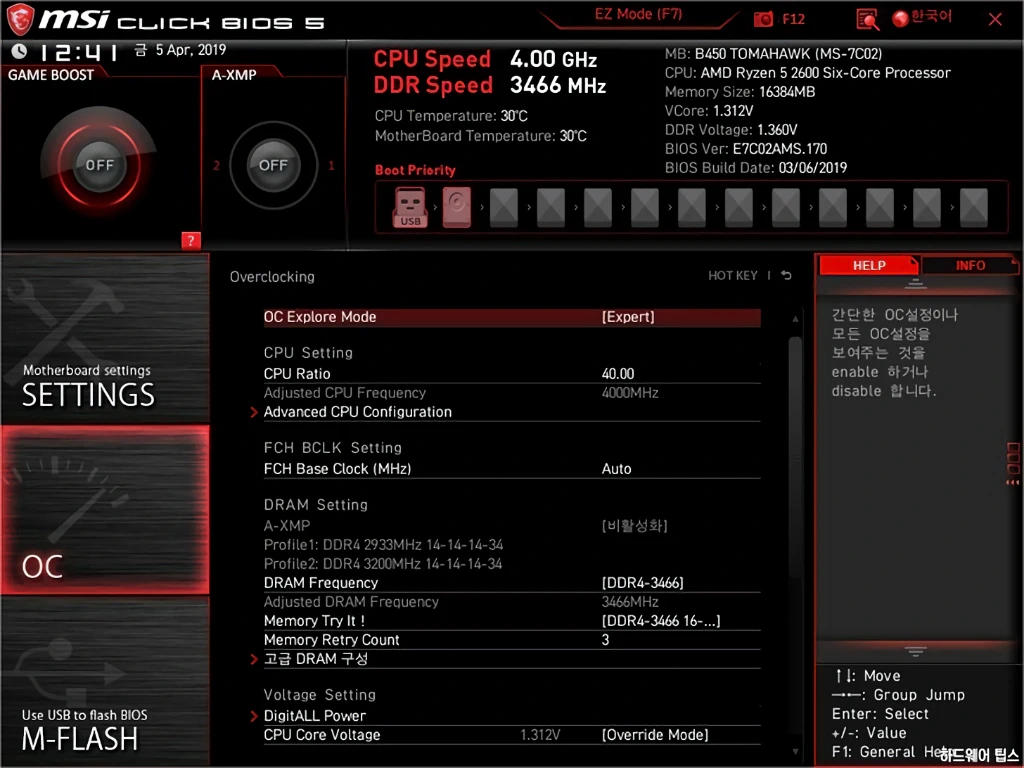

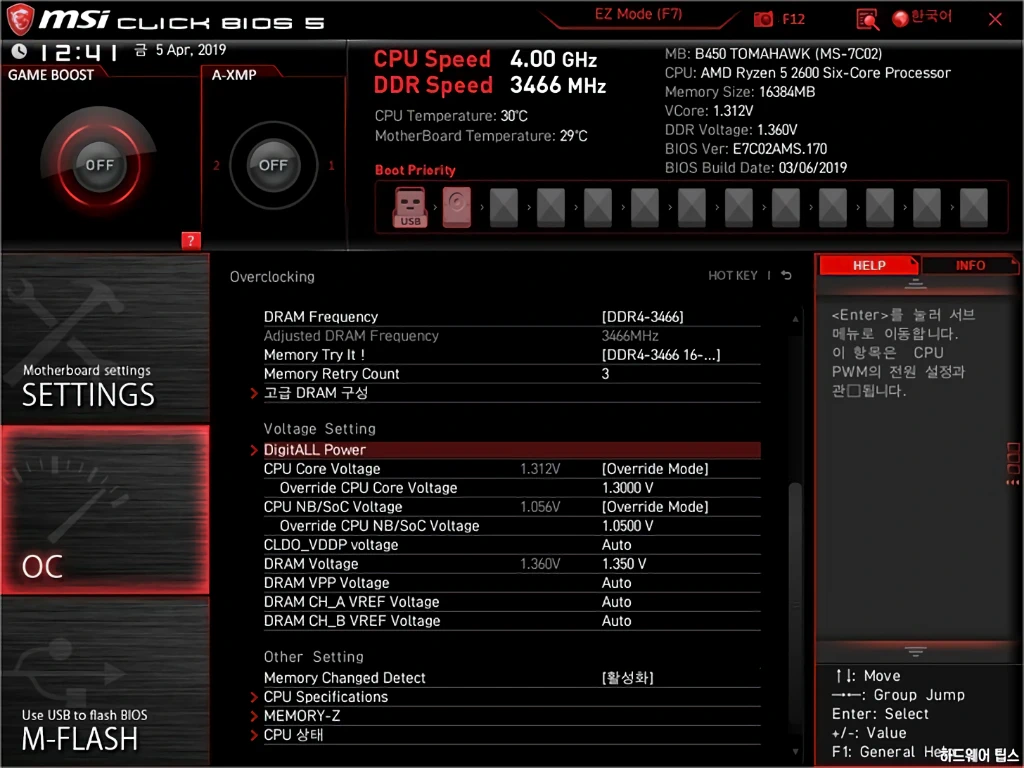

메모리 트라이 잇 (Memory Try It) 기능은 메모리 오버클러킹 초기 세팅을 잡을 때, 원하는 배수를 입력하는 방식으로 간단하게 오버클럭 설정이 가능합니다. 특히 메모리 트라이 잇(Memory Try It) 기능은 메모리 오버클러킹 초기 세팅을 잡을 때 이용하면 좋습니다.

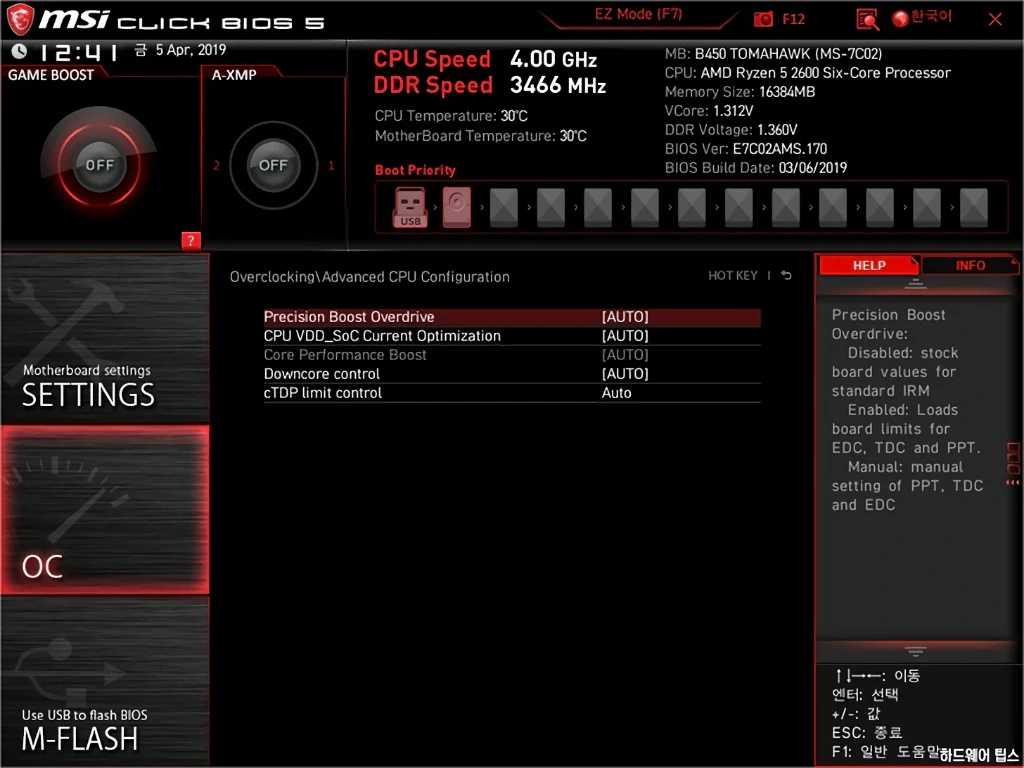

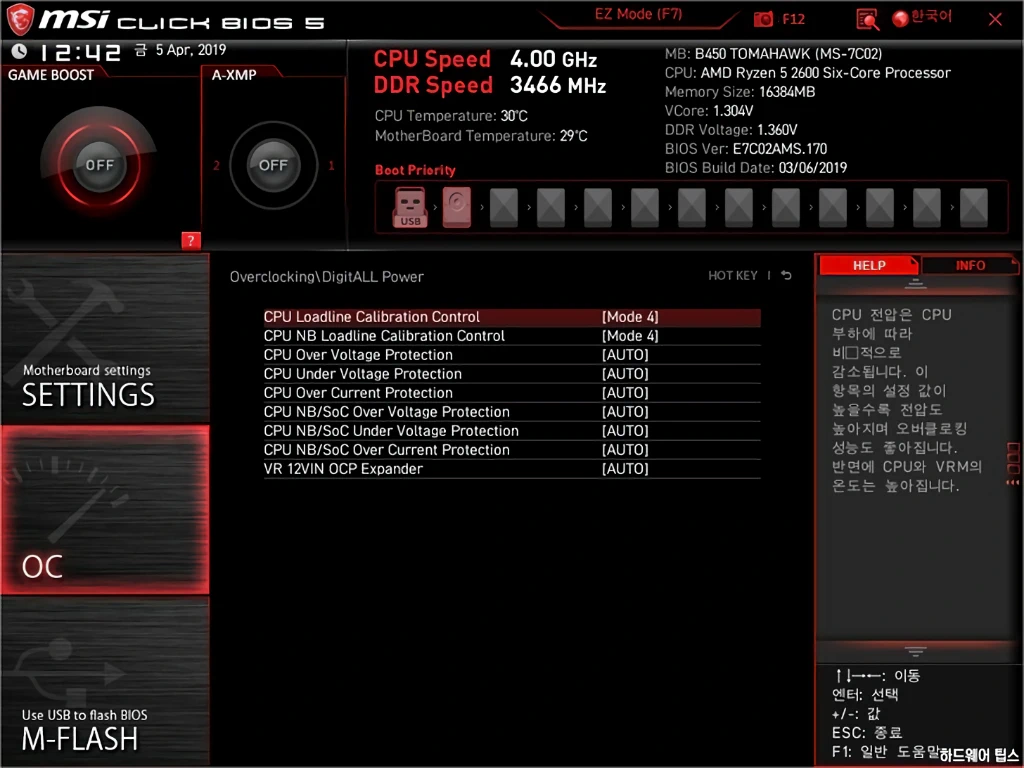

프리시전 부스트 오버드라이브 (PBO) 등을 볼 수 있는 CPU 고급 설정 메뉴입니다.

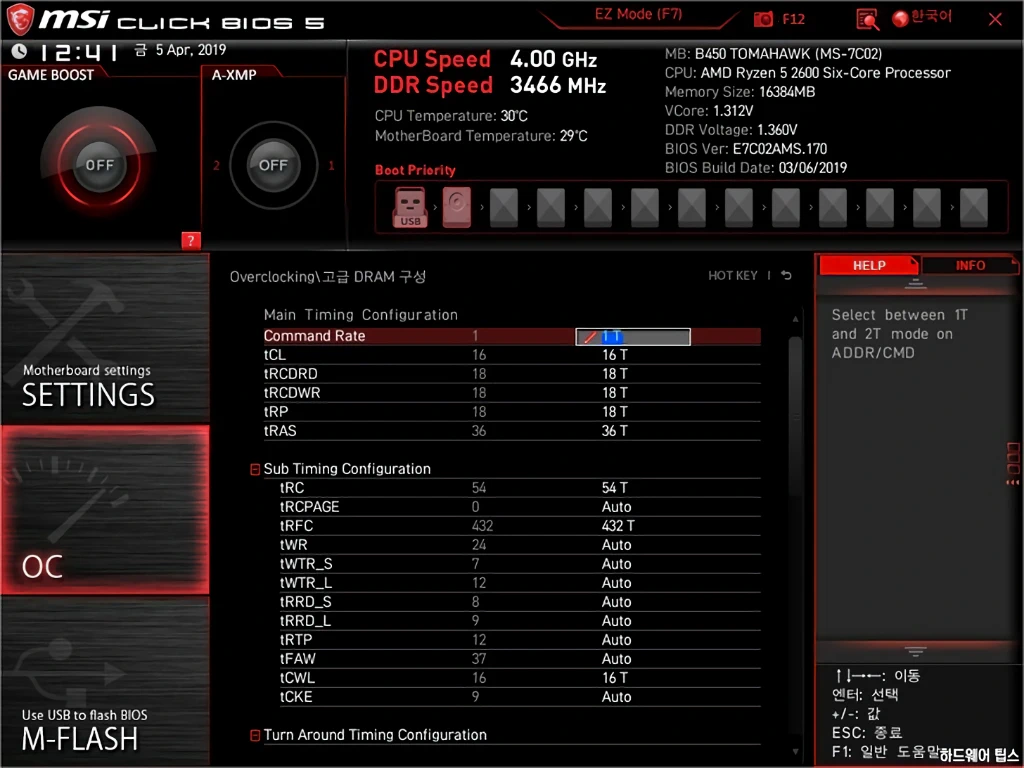

메모리 타이밍 설정 메뉴입니다.

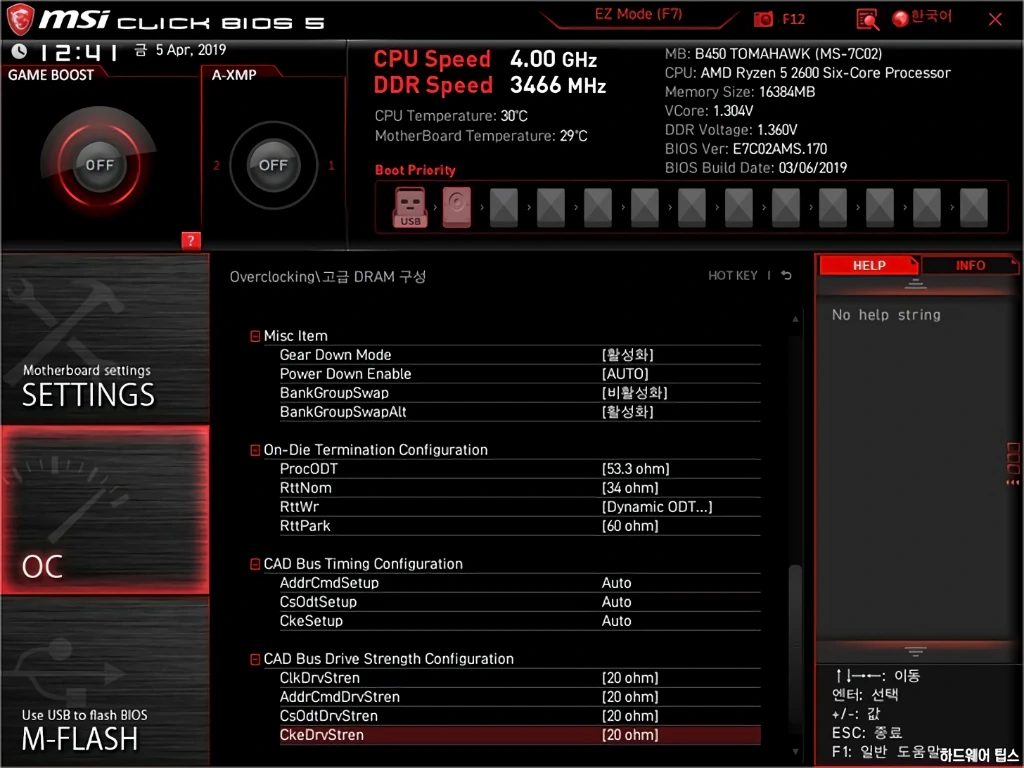

고급 메모리 설정도 제공합니다.
고급 메모리 설정도 제공합니다.

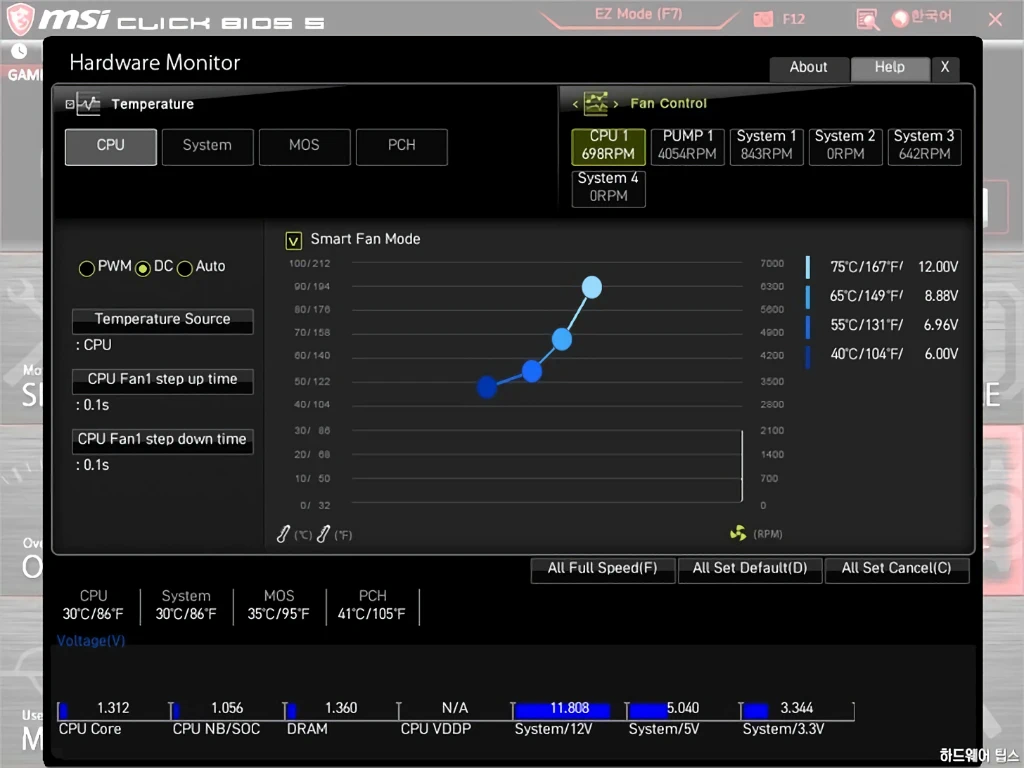

BIOS 내부에서 편리한 스마트 팬 설정 기능을 제공하며 PWM/DC 방식 모두 지원하여 3핀 방식도 원하는 속도로 동작하게 할 수 있습니다.
MSI MAG B450 토마호크: 간단 테스트

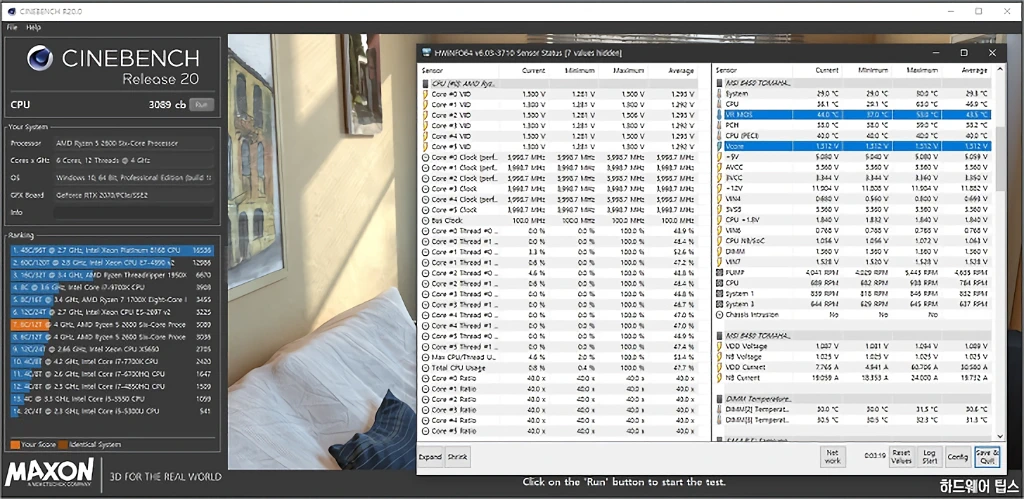

라이젠 R5 2600 프로세서를 1.3V 정도의 전압에서 4 GHz로 오버클러킹하여 안정적으로 사용할 수 있었습니다. 단, 이 부분은 메인보드보다 CPU의 잠재력이 중요합니다.

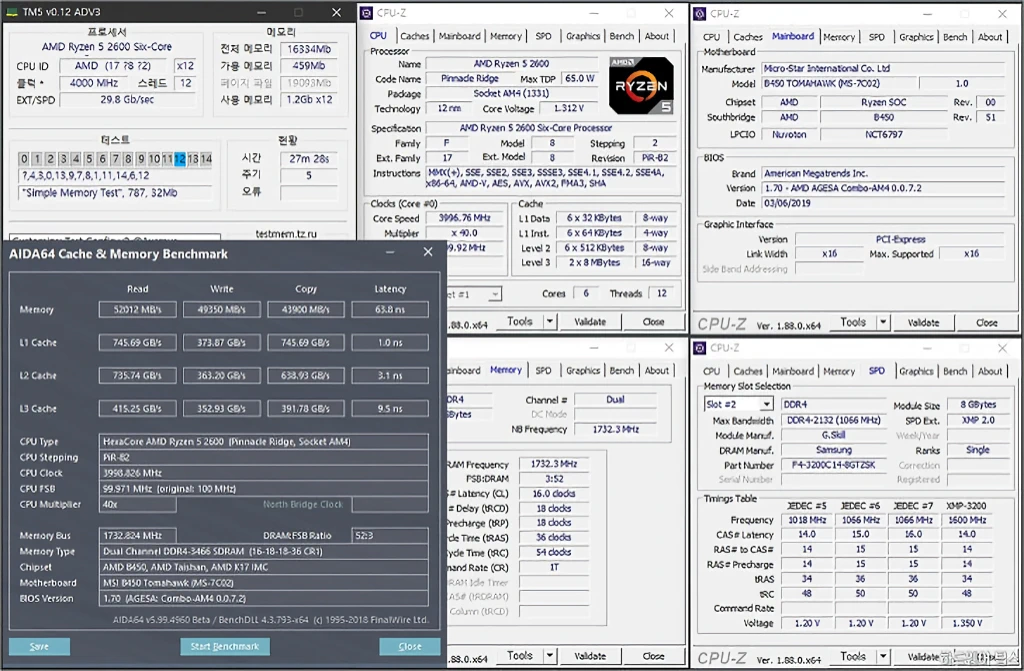

중요한 것은 메모리 오버클러킹인데요. G.Skill의 DDR4-3200 CL14 메모리를 장착 시 2슬롯 구성에서는 DDR4-3466 CL16 (1.35V), 4슬롯 구성에서는 DDR4-3200 CL14 (1.35V)로 간단하게 설정하여 안정적으로 사용할 수 있었습니다.
다만, 2슬롯 구성에서 DDR4-3600, 4슬롯 구성에서 DDR4-3466 설정은 마찬가지로 간단하게 부팅까지는 가능했으나 시스템 안정화는 쉽지 않았습니다.
전원부 온도 모니터링 기능도 제공됩니다. (HWiNFO64 기준 VR MOS)
MSI MAG B450 토마호크: 평가
– MSI MAG 세그먼트로 보급형이지만 깔끔하고 든든한 느낌의 디자인
– CPU 쿨러 장착 시 간섭이 적은 전원부 방열판 디자인
– 그래픽 카드 간섭(백플레이트, SATA 포트)이 없는 레이아웃
– 4+2 페이즈 전원부 구성
– 컨트롤러: Richtech RT8894A
– 모스펫: ON Semiconductor 4C024+4C029 (페이즈당 모스펫 4개로 배수 구성)
– 커패시터: MSI 커스텀 일제 알루미늄 솔리드 커패시터
– 인덕터: MSI 커스텀 다크 초크
– 전원부(모스펫) 방열판 장착
– Ryzen R7 2700X 포함 모든 프로세서 지원
– 디스플레이: HDMI + DVI-D
– 스토리지: SATA 6 Gb/s 포트 6개 + M.2 소켓 1개
– 오디오: Realtek ALC892 HD 오디오 코덱 (SNR 95 dB)
– 네트워크: Realtek 8111H 기가비트 랜 컨트롤러
– MSI 고유의 UEFI/BIOS 인터페이스
– CPU와 메모리 없이 BIOS 업데이트가 가능한 BIOS Flashback+ 지원
– 쉽고 간단한 오버클러킹 인터페이스
– 최적화된 메모리 회로 설계로 (특히 2 슬롯 구성 시) 메모리 오버클러킹 성능 양호
– 다나와 최저가: 13만 원 후반 (작성일 기준)
– 깔끔하고 든든한 느낌의 보급형 게이밍 메인보드
– 오버클러킹 성능 양호하며 설정도 간편
– 동급에서 찾아볼 수 없는 BIOS 플래시백+ 기능 지원
– 기본적인 미스틱 라이트 조명 효과 지원으로 감성+
– 전원부 구성, 통합 오디오 및 통합 랜 컨트롤러 구성은 상급 모델 대비 아쉬운 부분
