MSI MAG B460 토피도는 간단히 말해 MAG B460M 바주카의 ATX 폼팩터 메인보드라고 할 수 있습니다. 국내 베스트 셀링 프로덕트 중 하나인 박격포 시리즈의 ATX 폼팩터 제품이 토마호크라면, 보급형을 담당하는 바주카의 ATX 폼팩터 제품이 바로 이 토피도인 셈이죠.
MSI MAG B460 토피도가 색다른 점은 토마호크-박격포의 관계와는 다르게 단순한 폼팩터 변경이 아닌 업그레이드가 이뤄졌기 때문입니다. PCI-E 슬롯이 2개로 증가해 CrossFire를 지원하며, 통합 이더넷 컨트롤러가 1Gbps 스펙의 Realtek RTL8111H에서 2.5Gbps의 Realtek TRL8125B로 업그레이드되었습니다. 또한 디스플레이 포트 지원, 오디오 잭과 SATA 커넥터 수의 증가도 바주카에 비해 향상된 부분입니다.
MSI의 고성능 제품을 대표하는 것은 최상위 모델로 구성된 MEG (MSI Enthusiast Gaming) 시리즈지만, 실제로 가장 많은 유저가 사용하는 것은 메인스트림 모델인 MAG (MSI Arsenal Gaming) 시리즈입니다. MAG 시리즈에는 박격포, 토마호크 등 익숙한 제품들이 포함되어 있는데, MSI는 최근 어뢰를 뜻하는 토피도 (Torpedo)를 추가하며 라인업을 더욱 강화했습니다.
목차
MSI MAG B460 토피도: 스펙
– 인텔 LGA 1200 소켓
– 10세대 인텔 코어/펜티엄 골드/셀러론 프로세서 지원
– 오버클러킹 미지원, 전력제한 해제 지원
– 인텔 B460 칩셋
– DDR4 메모리 슬롯 4개, 최대 128GB 지원 (32GB x 4)
– 최고 DDR4-2933 지원 (코어 i5 이하: DDR4-2666, 코어 i7 이상: DDR4-2933)
– 오버클러킹 미지원, 메모리 타이밍 조절 지원
– PCIe 3.0 x16 슬롯 2개 (각각 x16, x4 모드)
– PCIe 3.0 x1 슬롯 2개
– AMD CrossFire 지원
– NVIDIA SLI 미지원
– 통합 그래픽 지원 (인텔 UHD 그래픽스 통합 CPU 사용 시)
– 출력 포트: DisplayPort(4K@60Hz) 1개, HDMI(4K@30Hz) 1개
– SATA 6 Gb/s 포트 6개
– M.2 슬롯 2개 (PCIe 전용 1개, PCIe 및 SATA 공용 1개)
※ M.2_1 슬롯 SATA 사용 시 SATA3_1 비활성화
※ M.2_2 사용 시 PCI_E3 비활성화
※ SATA 스토리지 RAID 0/1/5/10 지원
– 리얼텍 ALC1200 7.1채널 HD 오디오 코덱 (SNR: 110 dB)
– 독립 오디오 회로 설계, 오디오 전용 커패시터 사용
– 광출력(S/PDIF) 지원
– 리얼텍 RTL8125B 2.5 Gbps 랜 컨트롤러
– 다국어 지원 AMI UEFI BIOS
– 128Mb (16MB) Flash ROM
– 모니터/컨트롤러: NUVOTON NCT6687
– 4핀 CPU 팬 커넥터 1개
– 4핀 워터 펌프 커넥터 1개
– 4핀 시스템 팬 커넥터 6개
– 4핀 RGB LED 커넥터 2개
– 3핀 RAINBOW LED 커넥터 2개
– ATX 폼팩터
– 30.5 x 24.4cm
– I/O 실드, M.2 볼트, SATA 6 Gb/s 케이블
– 사용 설명서, 빠른 설치 가이드, 드라이버 DVD 등
– 마이크로소프트 윈도우 10 (64-비트) 지원
– 적합성평가 적합 인증 (인증번호: R-R-MSI-B460TOR)
– (주)엠에스아이코리아/CS이노베이션
– 무상보증기간: 3년
– 상담전화번호: 1577-5781
MSI MAG B460 토피도: 패키지
MSI MAG B460 토피도는 MAG 시리즈에 공통적으로 사용되는 디자인의 박스에 담겨 있습니다.
박스 후면에는 제품 스펙 및 주요 특징들이 표기되어 있습니다.

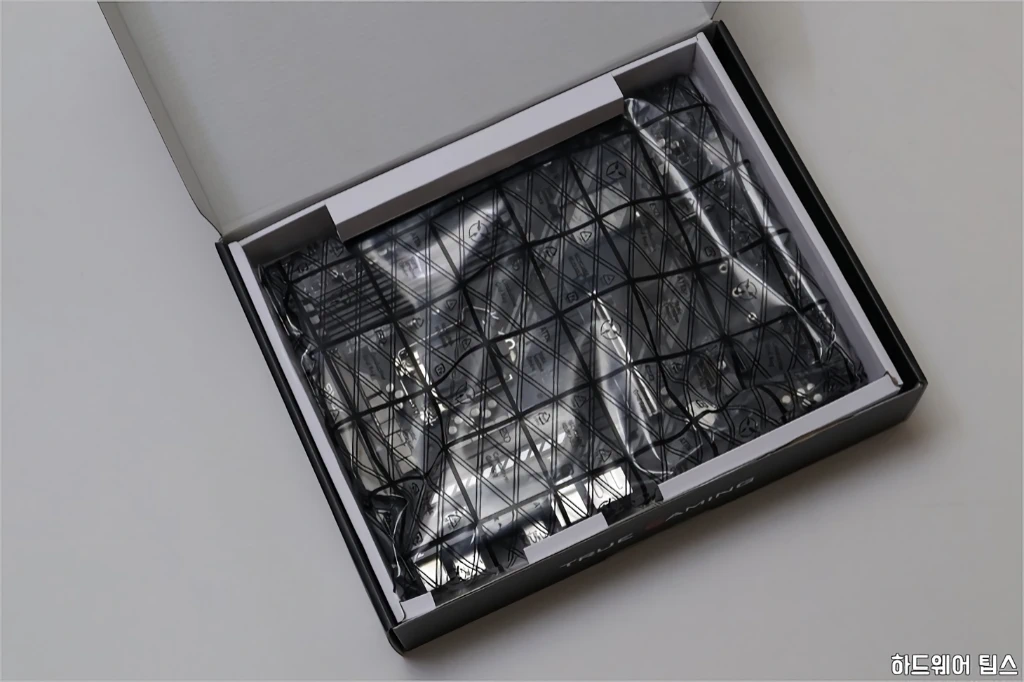

내부 포장 상태는 위와 같습니다.

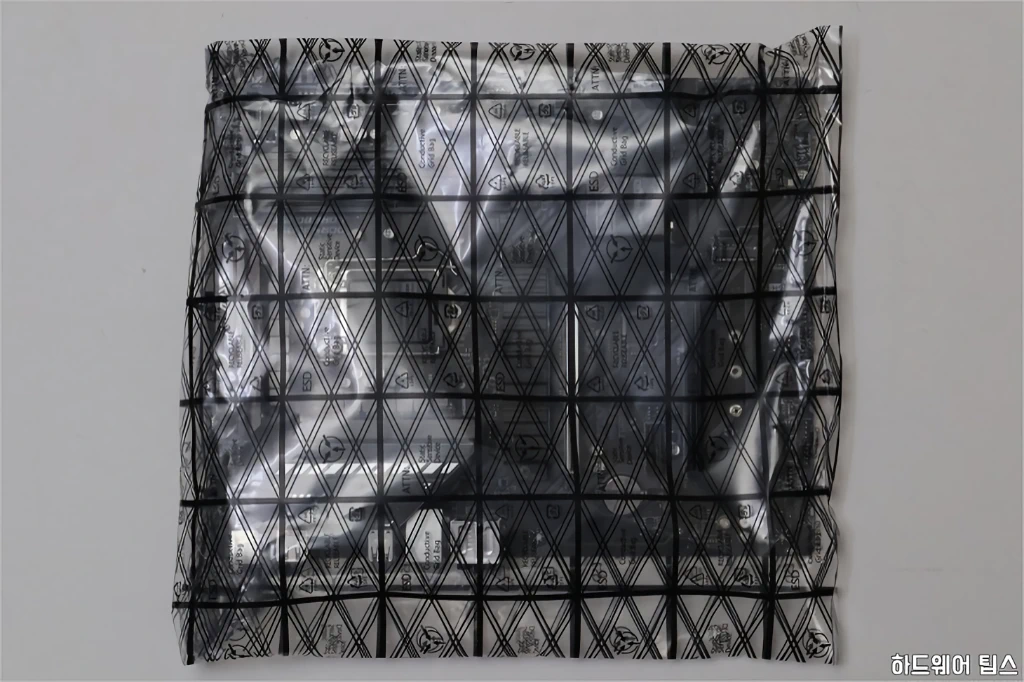

메인보드는 정전기 방지 비닐에 담겨 있으며 테잎으로 봉인되어 있습니다.

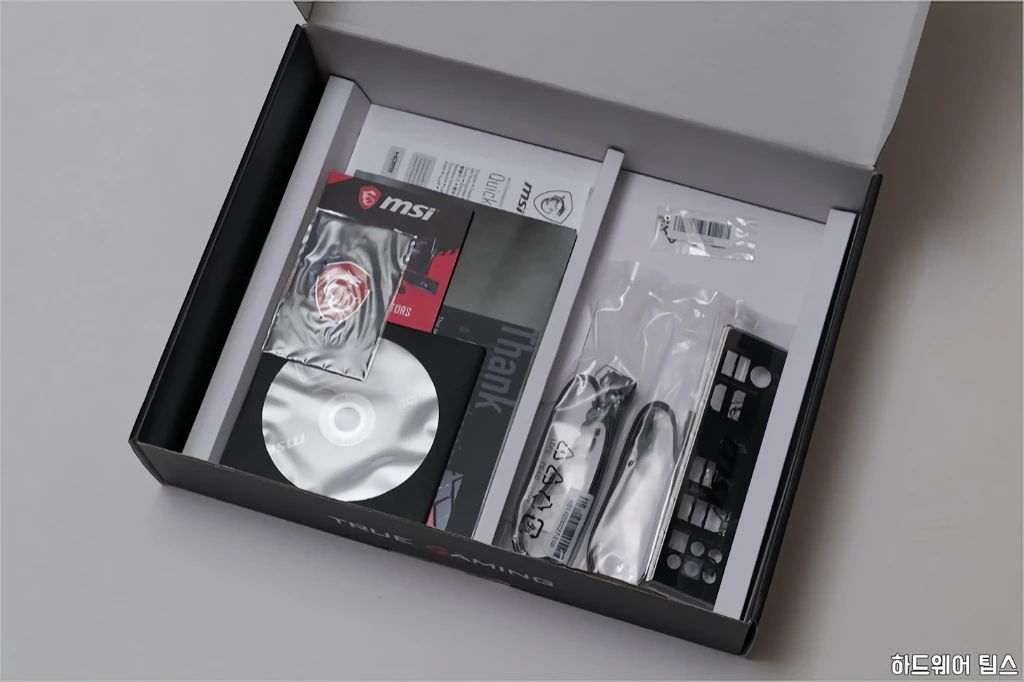

박스 하단에는 액세서리가 담겨 있습니다.

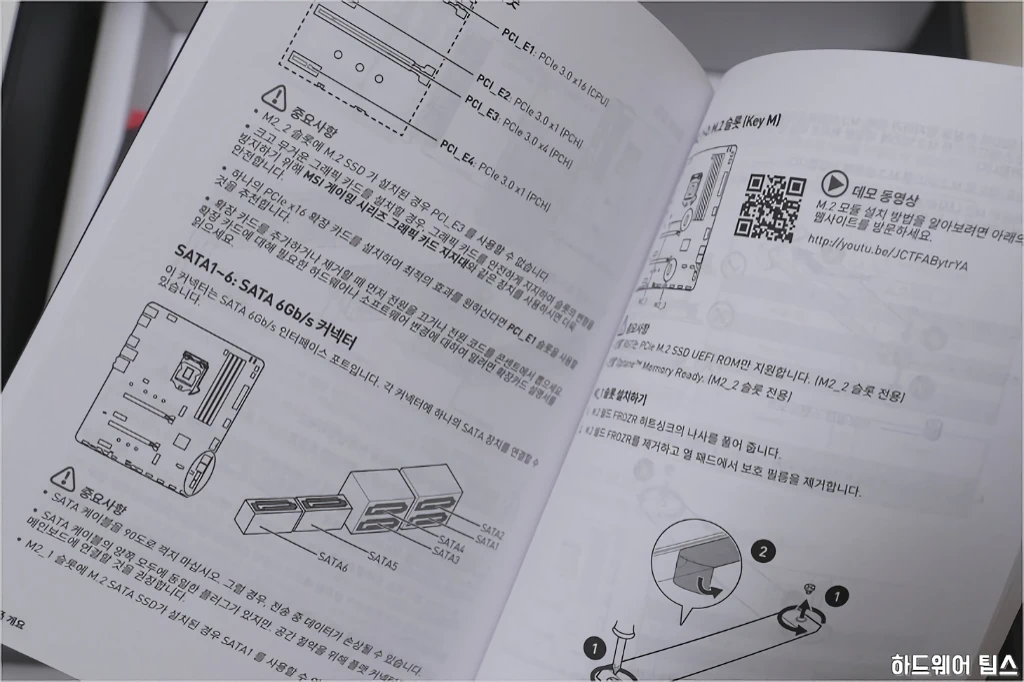

한국어를 포함한 다국어 사용 설명서가 제공됩니다.
MSI 제품답게 설명서는 상세한 부분까지 잘 번역되어 있어 사용자가 참고하기 좋습니다.
MSI MAG B460 토피도: 디자인

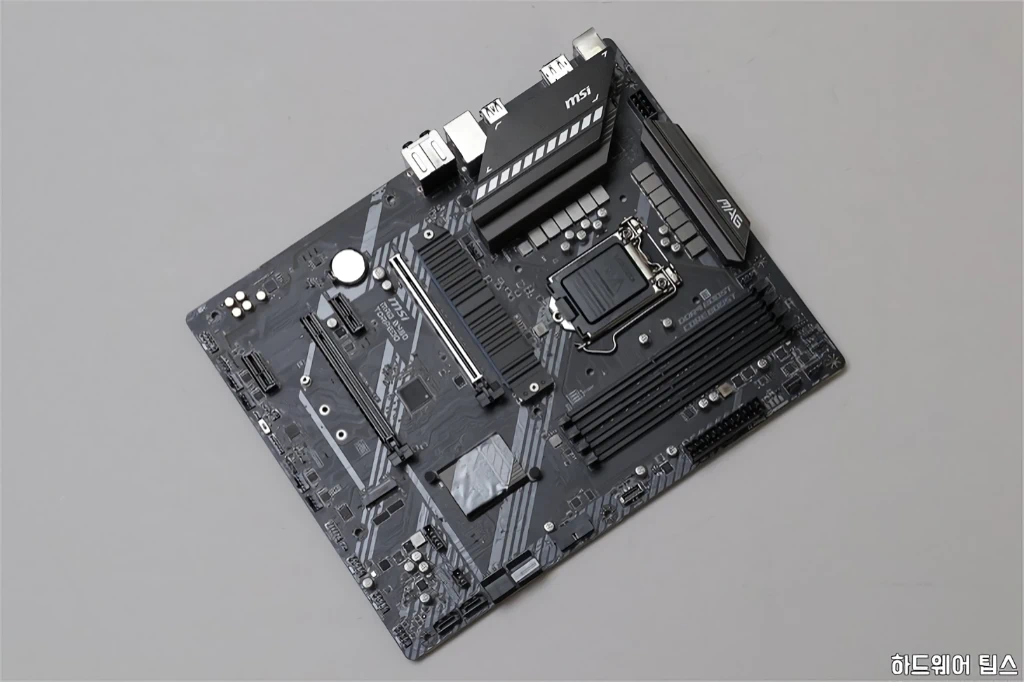

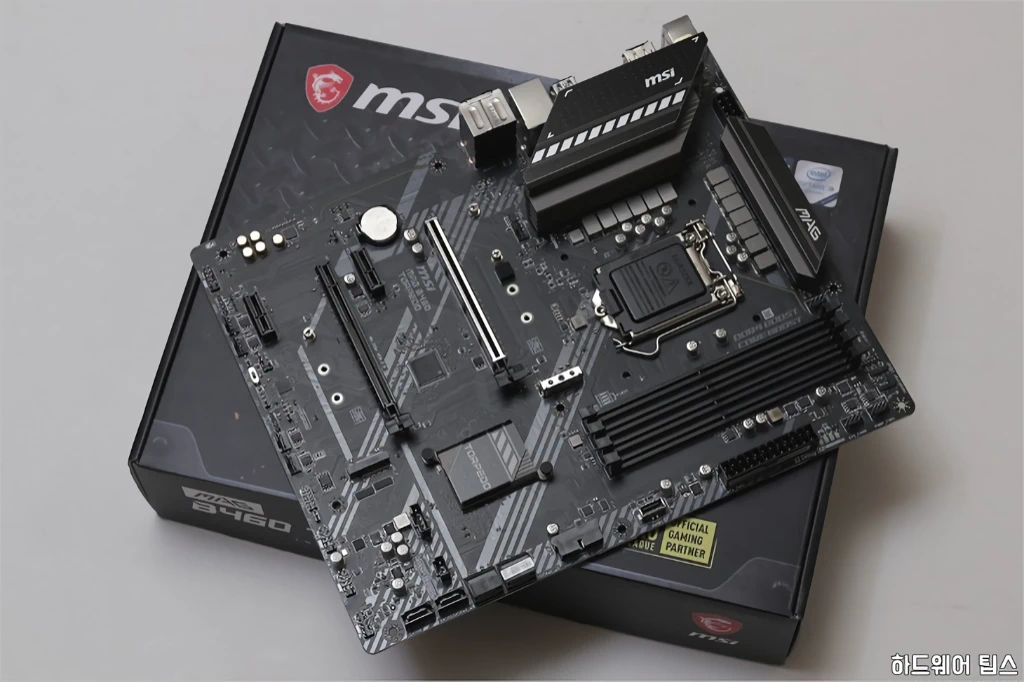

MSI MAG B460 토피도는 고가 제품에서 주로 사용되는 무광 블랙 PCB (기판) 바탕에 잘 어울리는 디자인, 색상의 대형 히트싱크(방열판)가 사용되어 고급스러운 느낌을 줍니다.
사실 이 제품의 PCB는 MSI MAG B460 토마호크와 같은 설계인데, 히트싱크(방열판) 및 I/O 포트 구성 등 일부에서 차이가 있습니다.

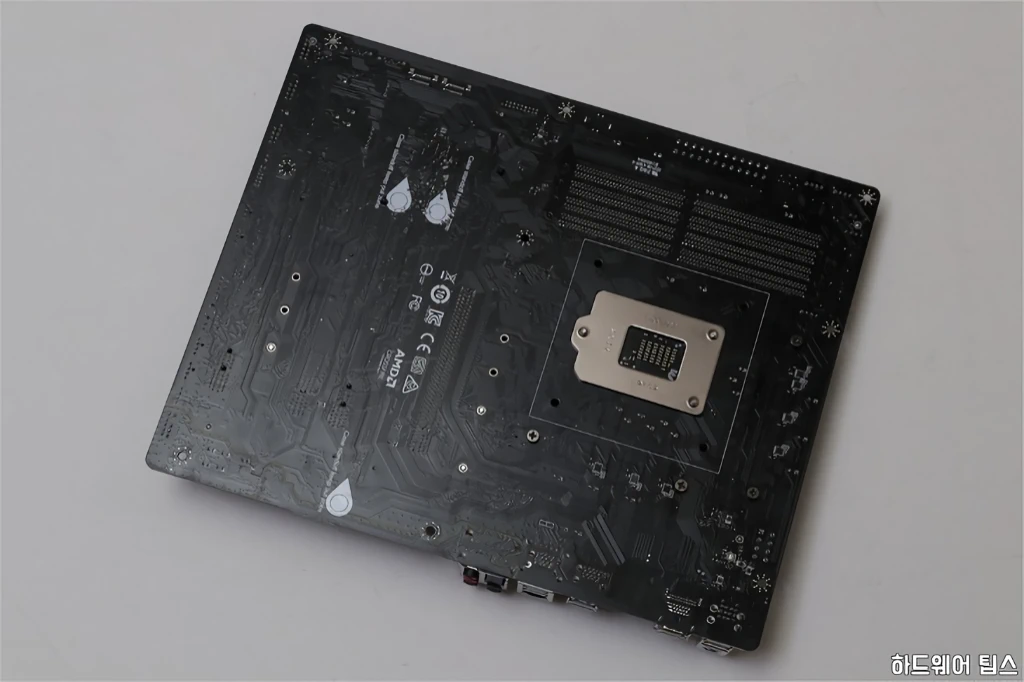

메인보드 후면도 무광으로 깔끔하게 마감되어 있는 것을 볼 수 있습니다.

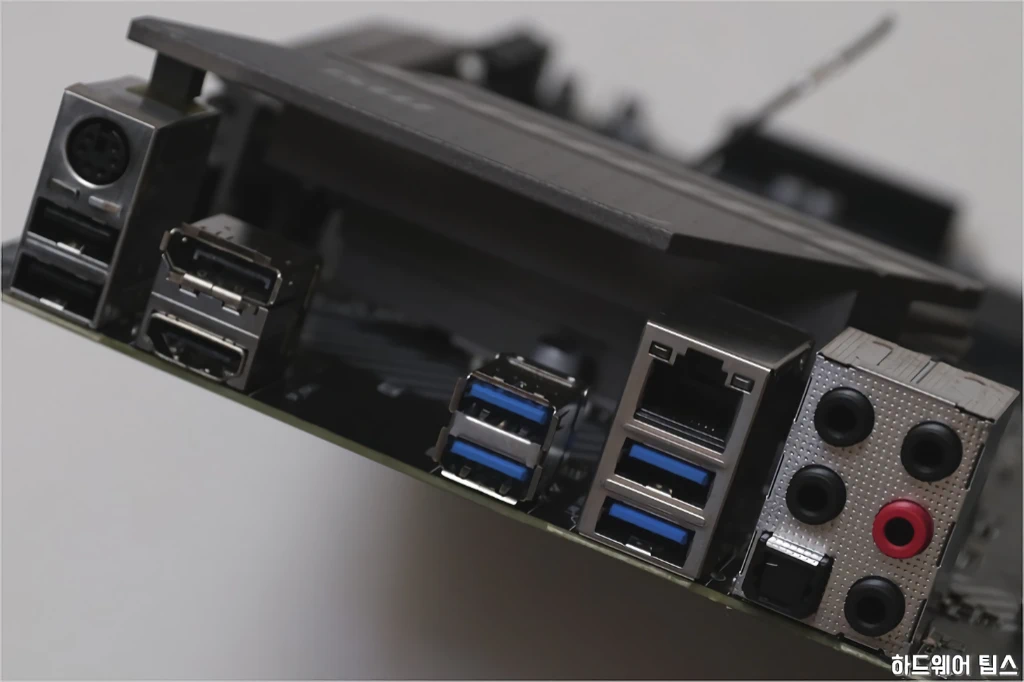

박격포/토마호크가 히트싱크 일체형 I/O 실드가 장착된 것과 다르게 토피도, 바주카는 전통적인 방식인 I/O 실드 분리형으로 디자인되어 있습니다. 클래스 나누기 및 원가 절감의 차원이겠지만 보급형 제품이기 때문에 가격을 낮출 수 있다면 오히려 장점이라고도 볼 수 있겠죠.

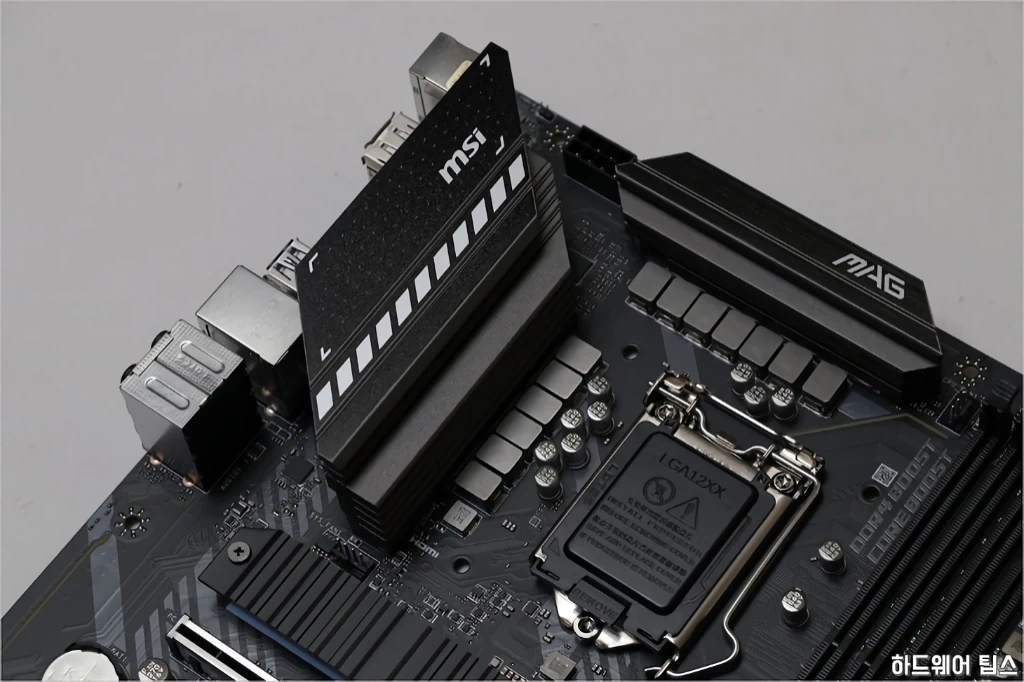

메인 전원부는 디지털 방식이며 12 (CPU)+1 (iGPU)+1 (System Agent) 페이즈로 구성되어 있습니다.

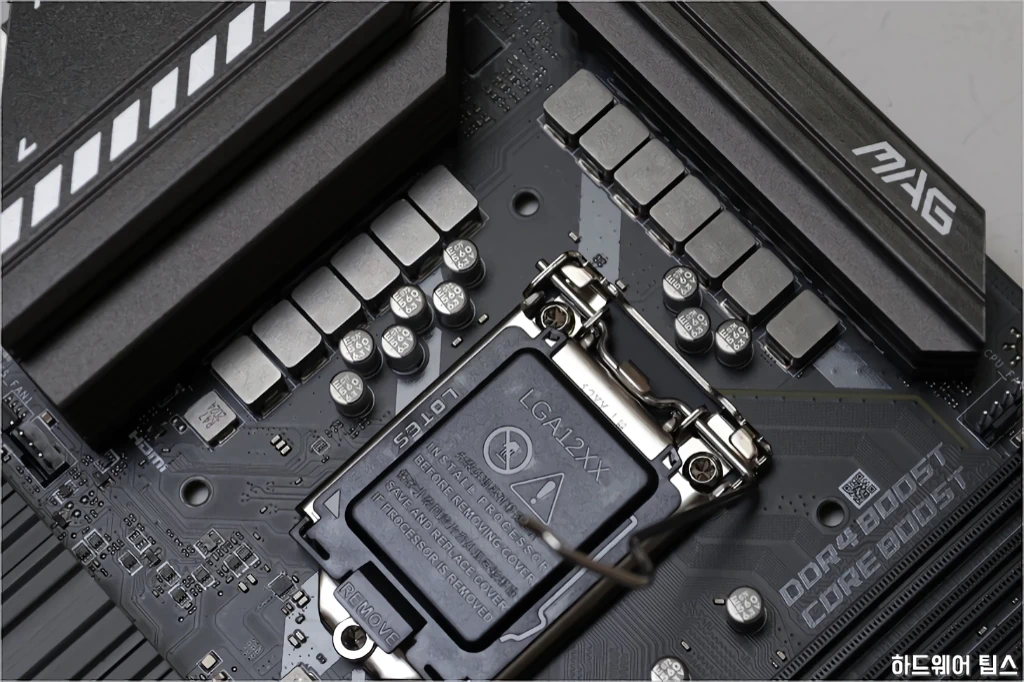

10세대 (코드명: 코멧 레이크-S) 인텔 코어 프로세서를 지원하는 LGA1200 CPU 소켓.

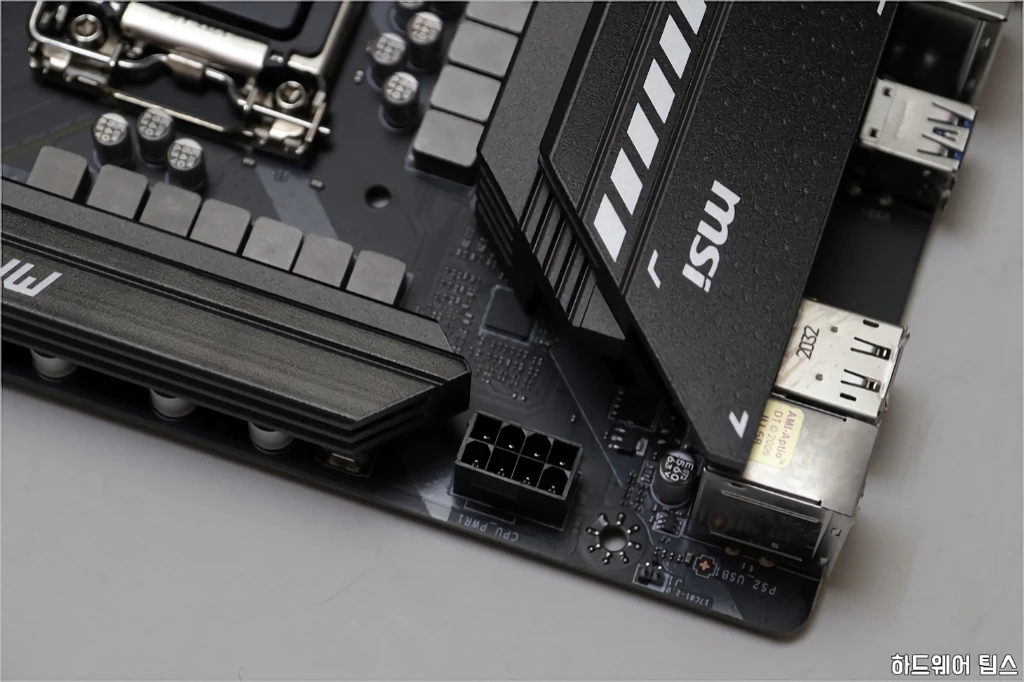

방열판 좌측 상단에는 필수적으로 연결해야 하는 8핀 보조 전원 커넥터가 보입니다.

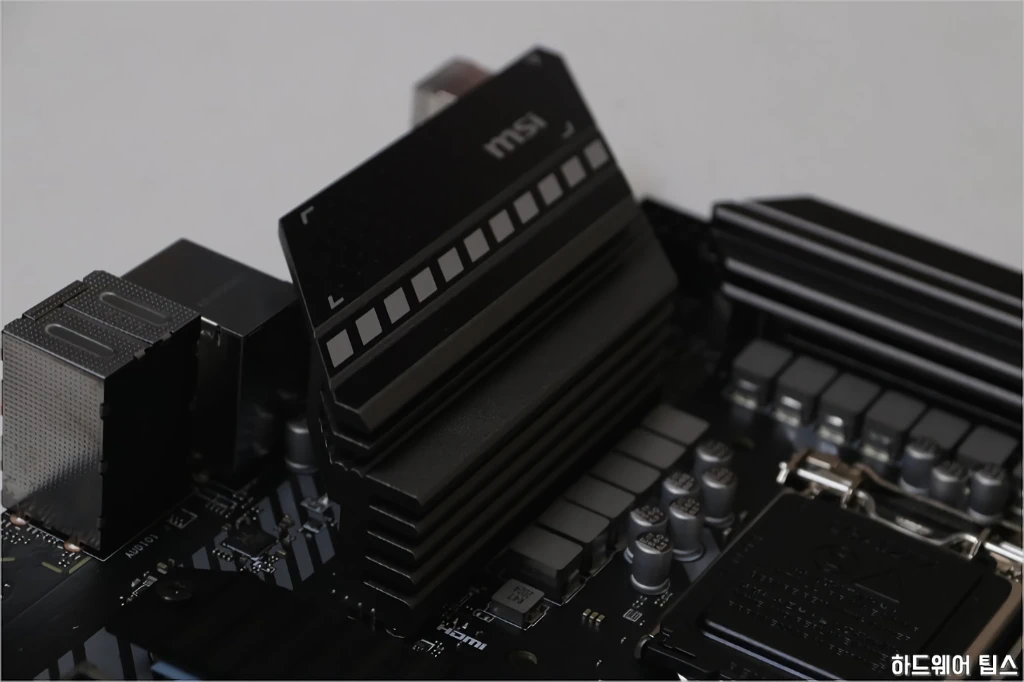

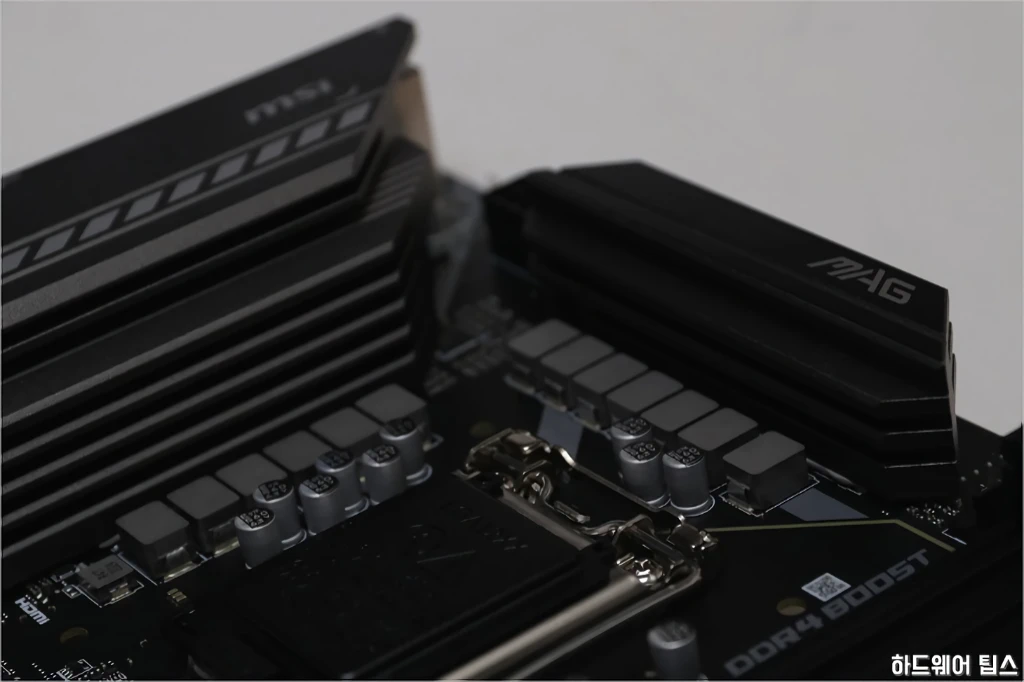

MSI MAG B460 토피도는 보급형 B460 칩셋 메인보드지만 방열판 디자인은 보급형 Z 시리즈 메인보드에 준하는 수준으로 개선되었습니다. 부피만 커진 것이 아니라 방열 면적을 늘리기 위해 요철 형태로 가공되어 있죠.
전원부와 방열판이 지속적으로 개선되는 이유는 제품 품질의 일환이기도 하지만, 점차 소비 전력이 증가하는 CPU들이 출시되는 것과도 관계가 있습니다.
현재 인텔과 AMD는 성능 경쟁을 위해 코어 수 뿐 아니라 클럭에서도 이전 세대 제품에 비해 많이 쥐어 짜내고 있는 것이 현실이니까요.

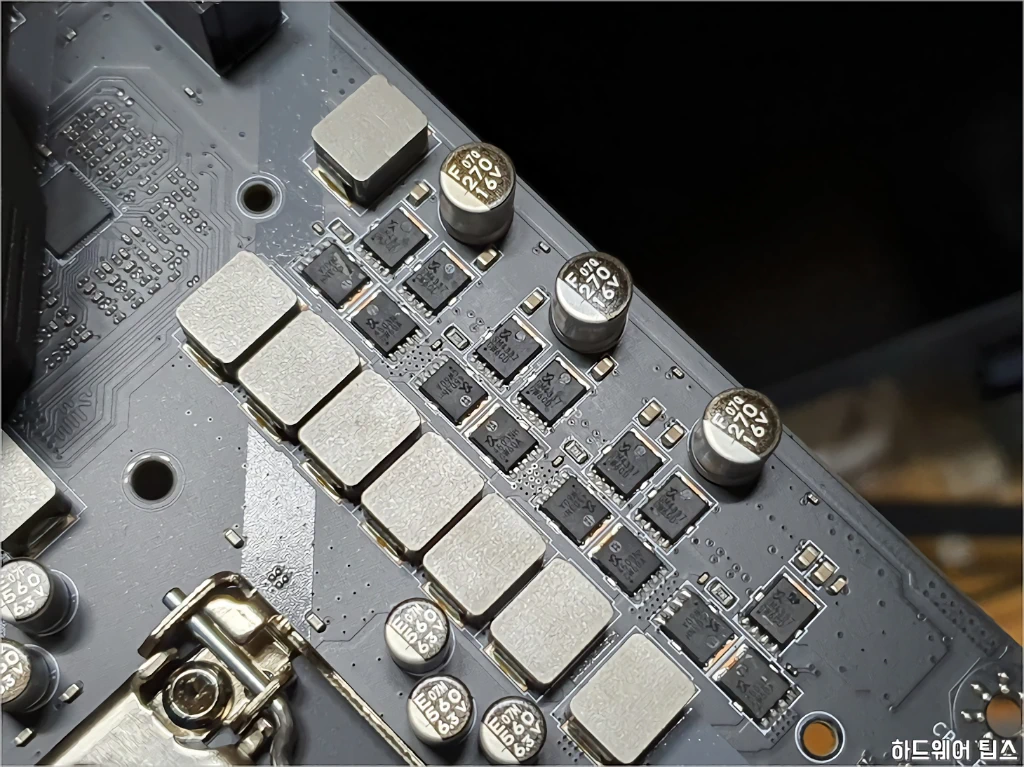

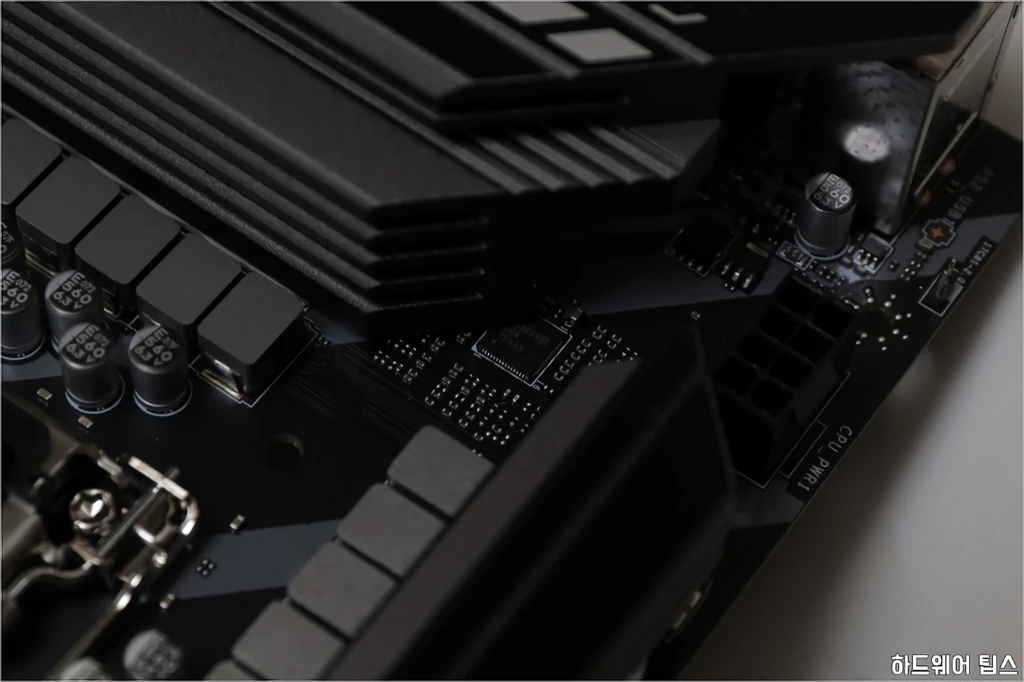

전원부는 최대 6 페이즈를 제어할 수 있는 Richtek RT3609BE PWM 컨트롤러가 사용되었으며, 전통적인 더블러 방식의 12 (6 x 2) 페이즈 구성입니다.
모스펫으론 Sinopower SM4337, Sinopower SM4503이 사용된 것을 볼 수 있습니다. 최근 고급형 제품들은 드라이버 모스펫(DrMOS)을 많이 사용하고 있지만, 아직 중저가 Z 시리즈에서도 많이 사용되는 일반적인 구성이죠.

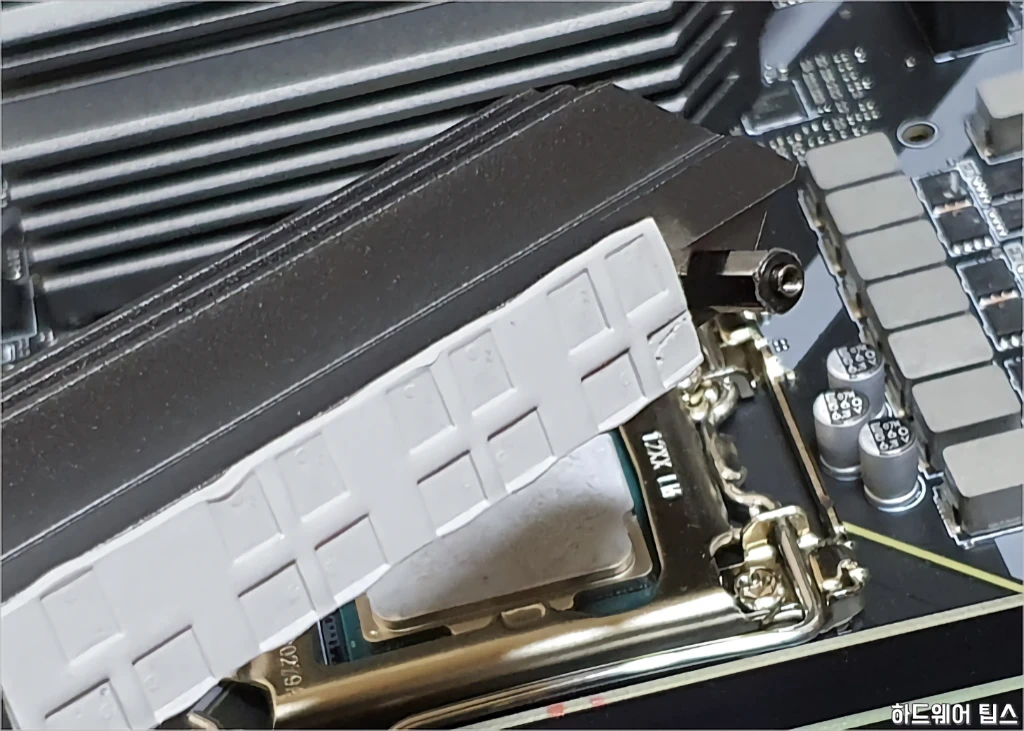

보통 보급형 제품에선 약간 유분이 보이는 보급형 서멀 패드를 많이 사용하지만, MSI MAG B460 토피도는 서멀 패드도 상위 제품에서 볼 수 있는 프리미엄 서멀 패드가 사용된 것을 확인할 수 있습니다.

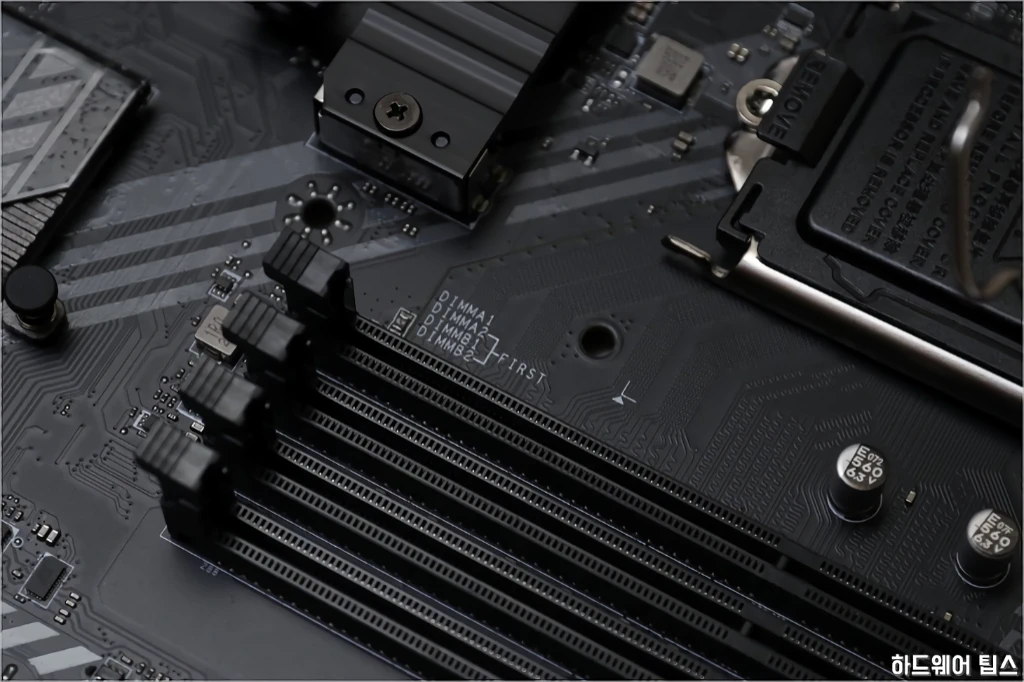

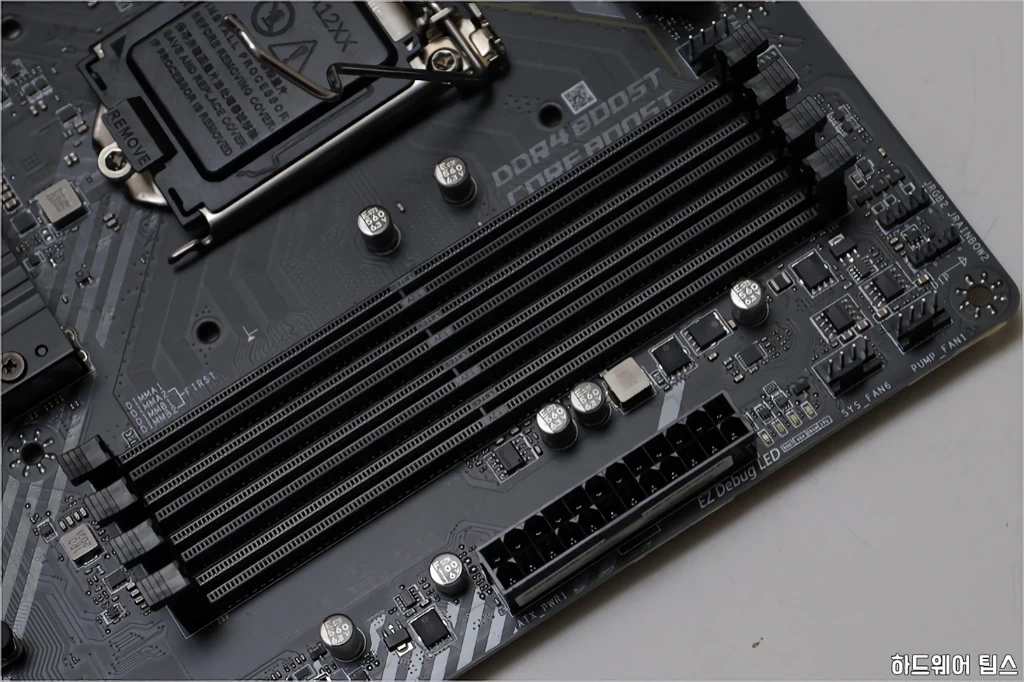

램(메모리) 슬롯은 총 4개로 슬롯당 32GB씩 최대 128GB 구성을 지원합니다.
램 장착 순서는 표준 방식으로 CPU소켓 기준 3/1/4/2 순서로 장착하면 됩니다.

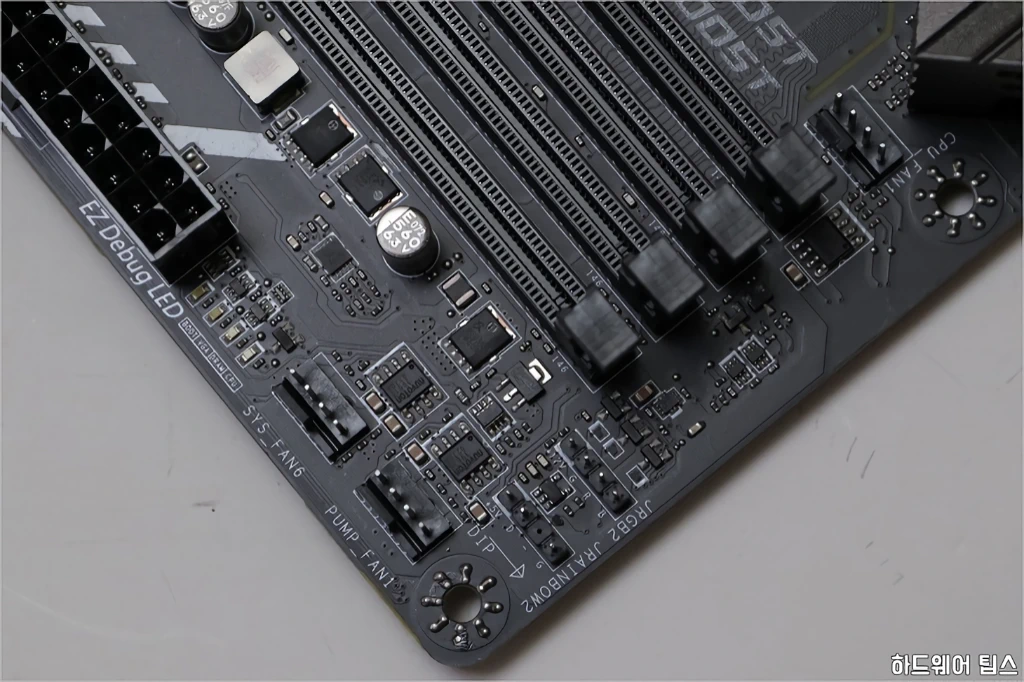

메인보드 우측 상단에는 POST 상태를 참고할 수 있는 EZ 디버그 LED 및 각종 커넥터가 위치해 있습니다. 포스트 체커 기능을 하는 EZ 디버그는 부트/VGA/DRAM/CPU의 4개 LED로 구성되며, 포스팅(부팅) 불능 시 원인을 파악하는데 도움이 될 수 있습니다.

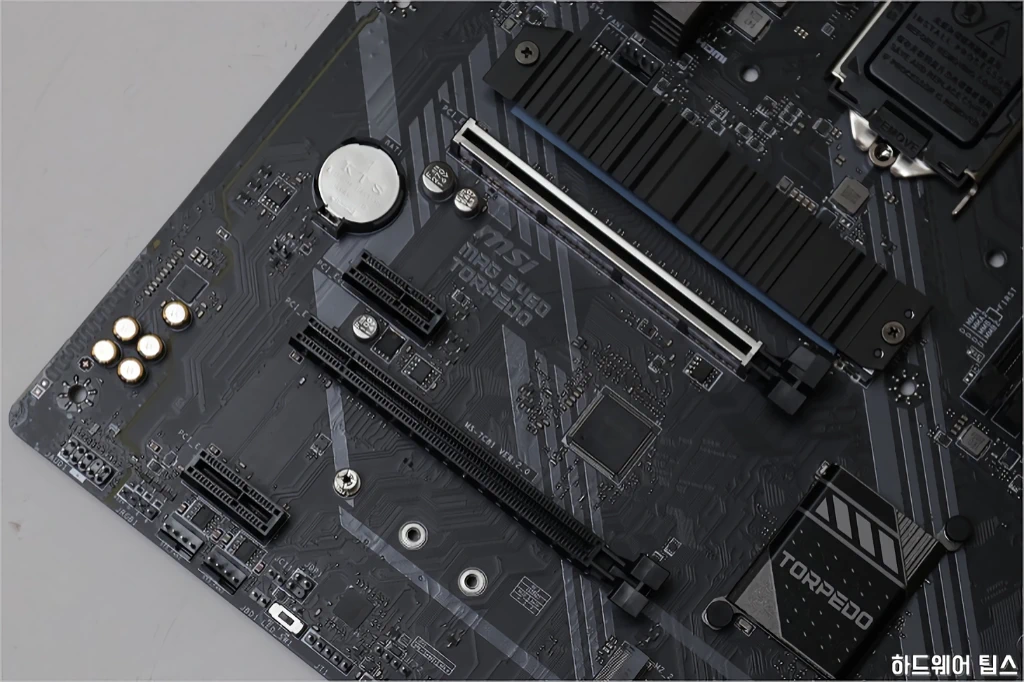

확장 슬롯은 PCI-E x16 슬롯 2개, PCI-E x1 슬롯 2개로 총 4개입니다. 다만 외부 형태와 관계 없이 동작 속도에 차이가 있기 때문에 그래픽 카드는 무조건 첫 번째 PCI-E x16 슬롯에 장착하는 것이 좋습니다.
참고로 B 시리즈 메인보드는 Z 시리즈 메인보드에 비해 확장성이 떨어지는데, 그 이유는 PCH(칩셋)의 PCI-Express 레인 수가 16개로 Z 시리즈의 24개에 비해 부족하기 때문입니다.

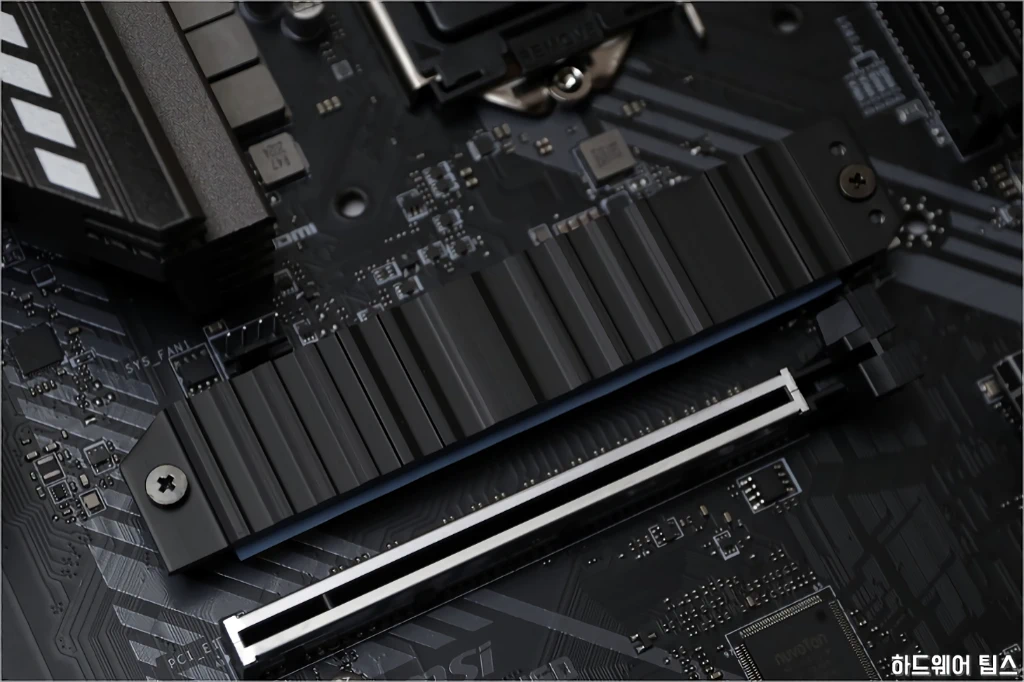

상단 M.2 소켓은 메인보드 자체 방열판인 ‘M.2 실드 프로저’가 기본 장착되어 있습니다.

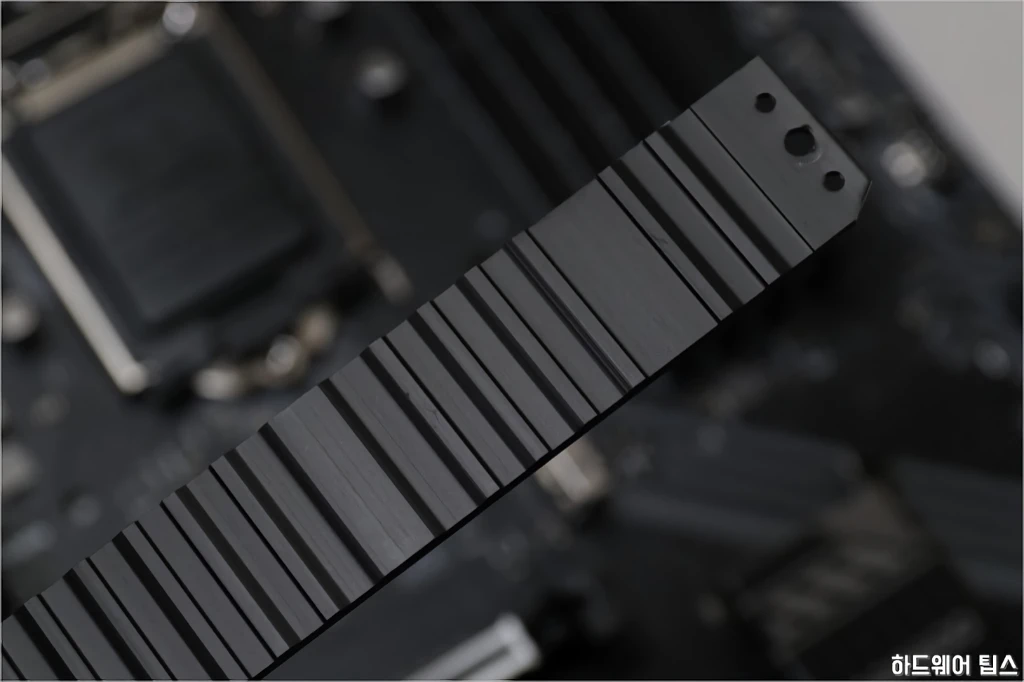

M.2 방열판은 알루미늄 재질로 약간의 두께감이 느껴집니다.

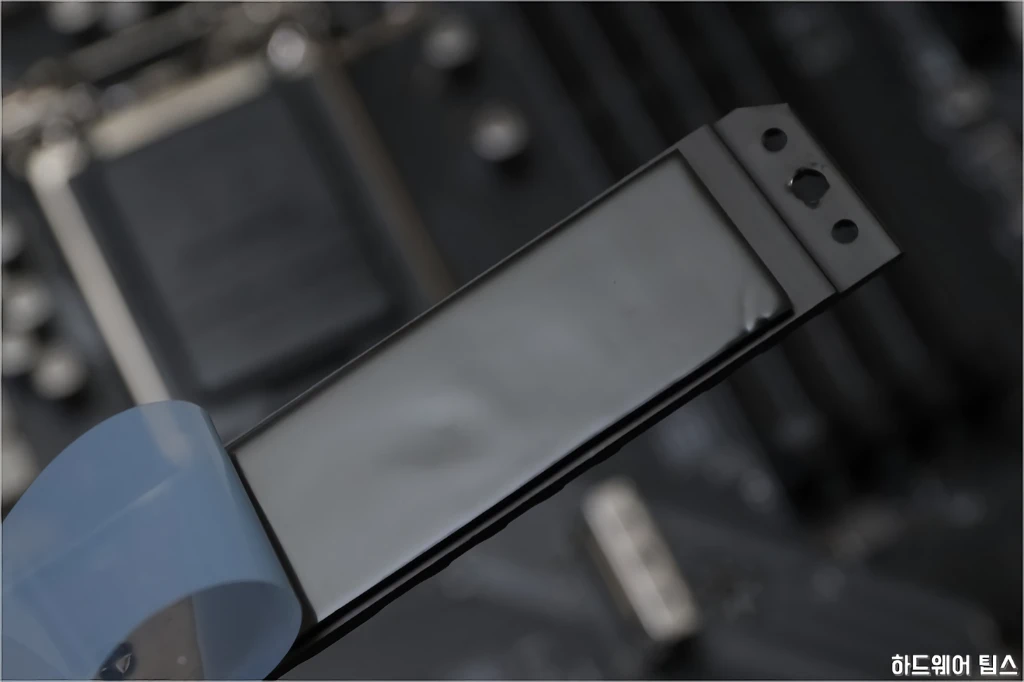

서멀 패드는 전원부와 다르게 보급형에서 주로 사용되는 재질로 보입니다. 이런 패드는 깔끔하게 탈부착이 가능하다는 장점이 있지만, 상대적으로 열전도율이 떨어진다는 단점도 있습니다.

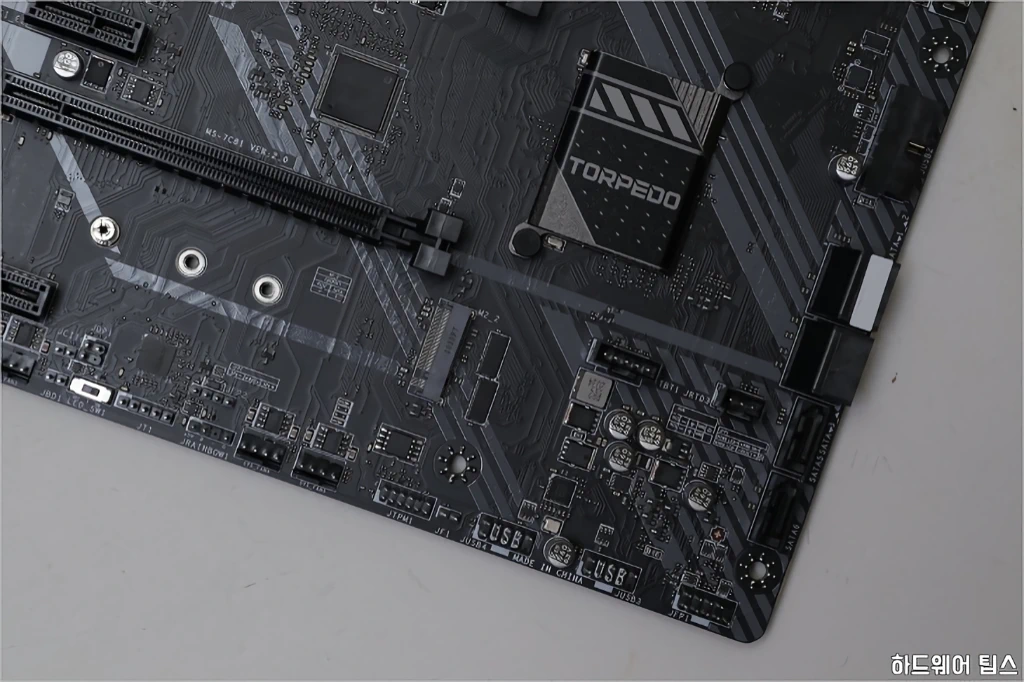

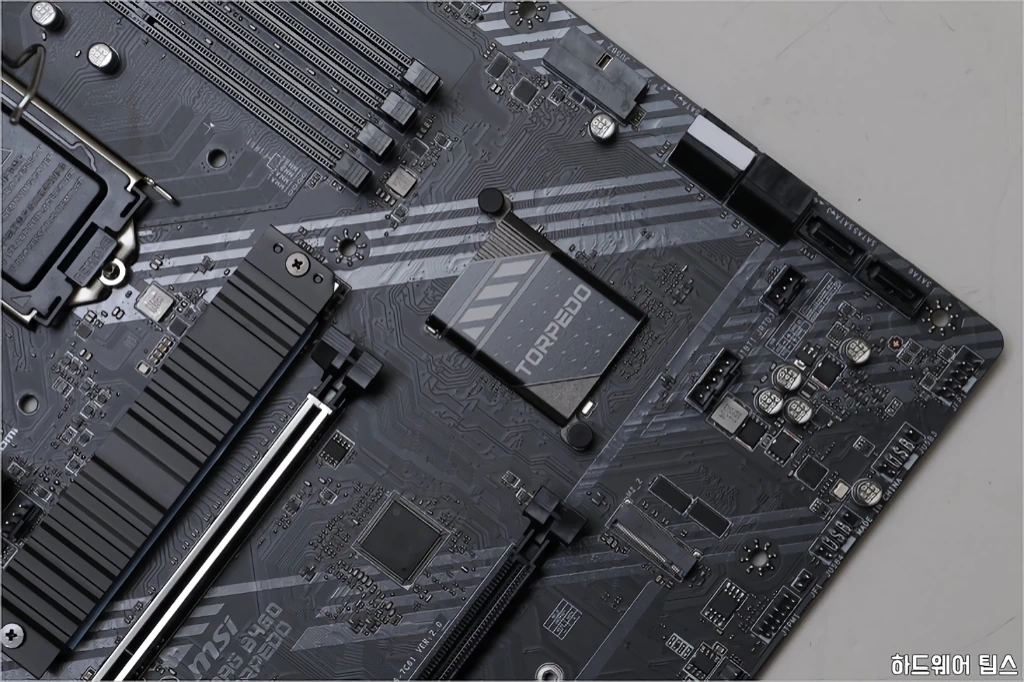

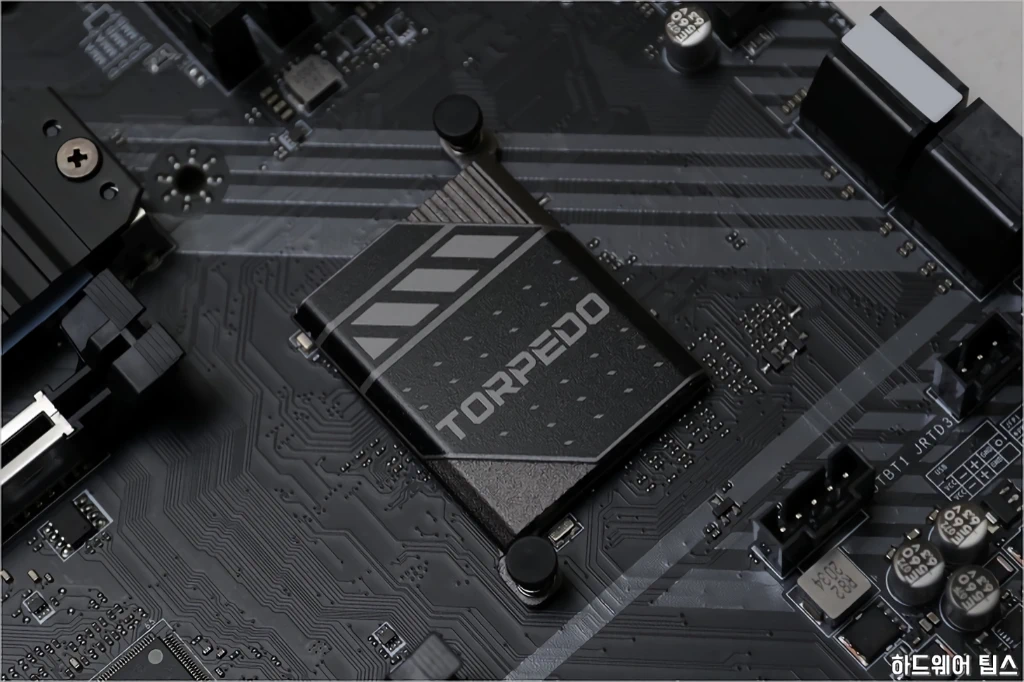

메인보드 우측하단은 역시 PCH 방열판이 가장 먼저 눈에 들어오며, SATA 포트를 포함한 각종 커넥터가 모여 있는 것을 볼 수 있습니다.
개인적으로 아쉬운 부분은 SATA 포트 배치인데, SATA 5/6번은 마지막이라 잘 사용되지 않는 편이긴 하지만 조립 편의성 및 미적인 면을 고려해서 1~4번처럼 눕히는 것이 더 좋지 않았을까 생각되네요.
MSI MAG B460 토피도: UEFI BIOS
ASUS 및 ASRock이 대세였던 과거엔 어색하다는 의견도 있었지만, 이제는 상황이 바뀌어 오히려 호평도 많이 받고 있는 MSI의 CLICK BIOS 5 인터페이스.

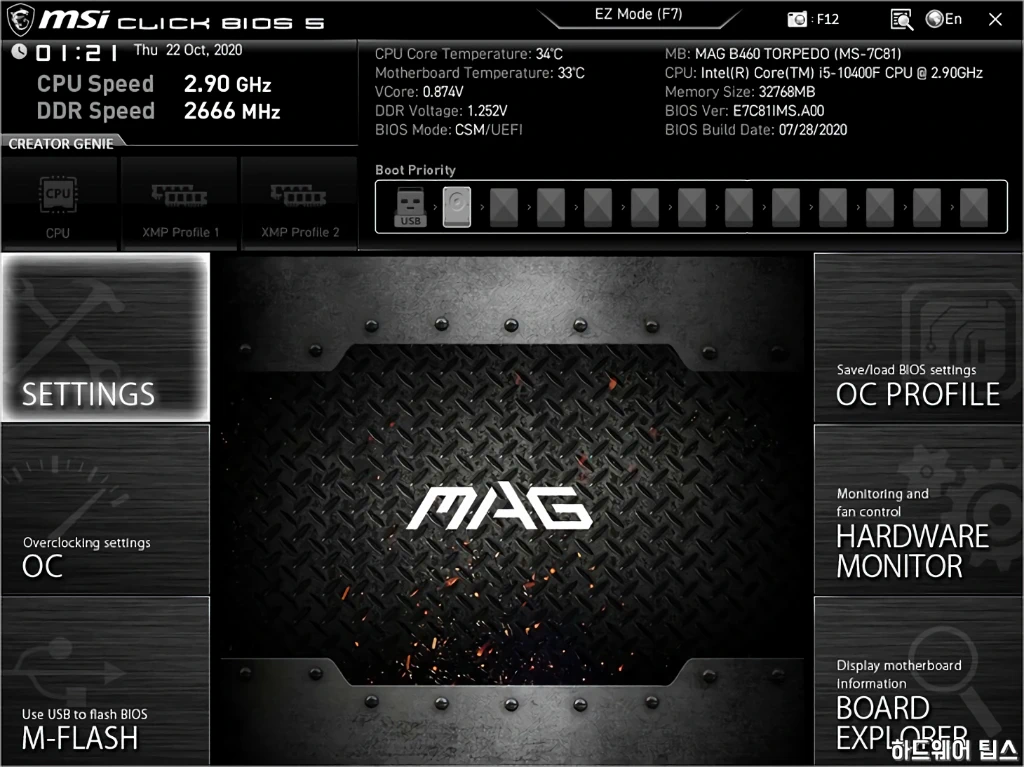

최초 진입 시에는 EZ 모드로 표시되는데 [F7] 키를 누르면 위와 같이 어드밴스트 모드로 변경됩니다.

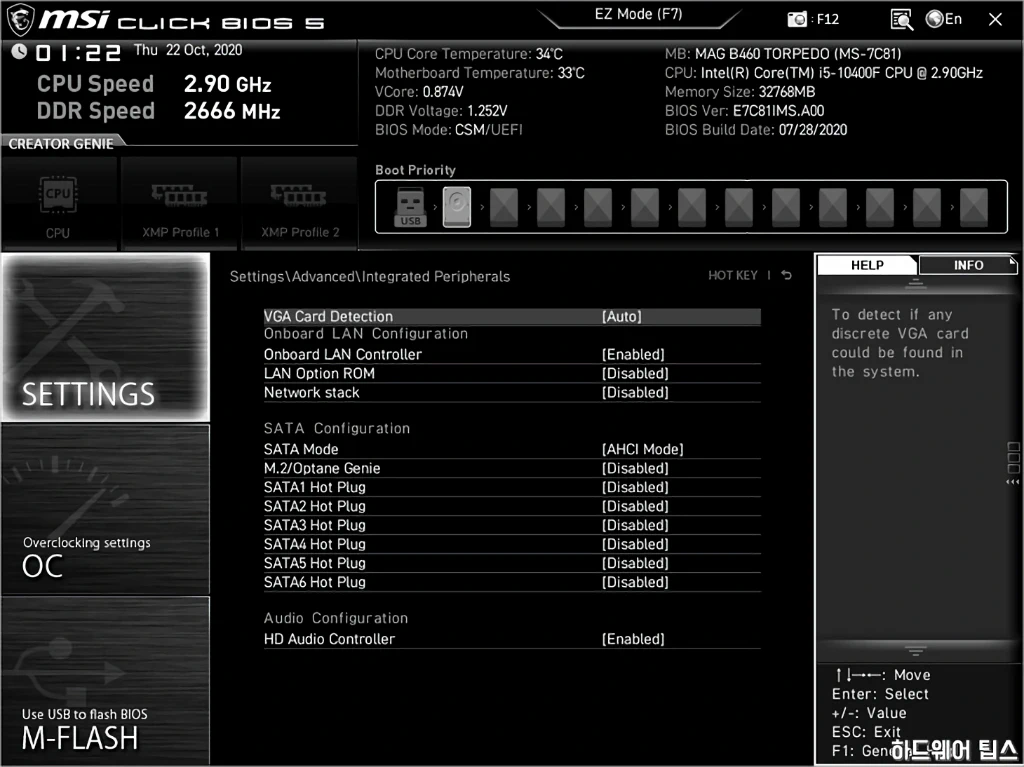

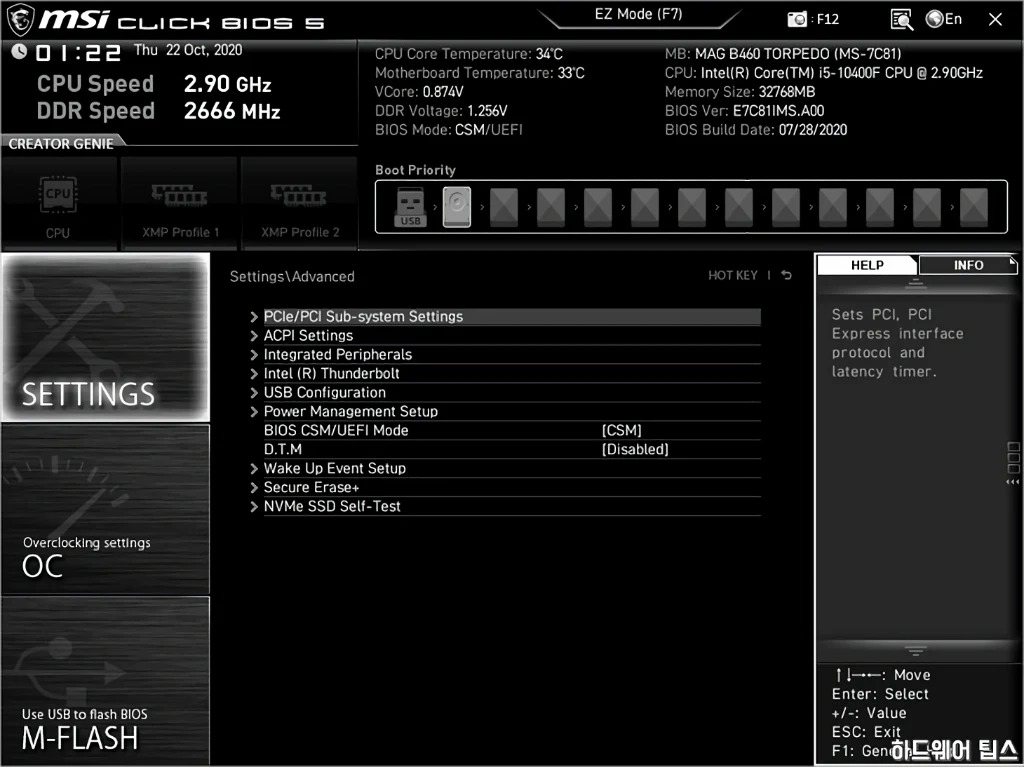

[세팅(Settings)] 탭에서는 메인보드 기능과 관련된 모든 옵션을 조절할 수 있습니다.

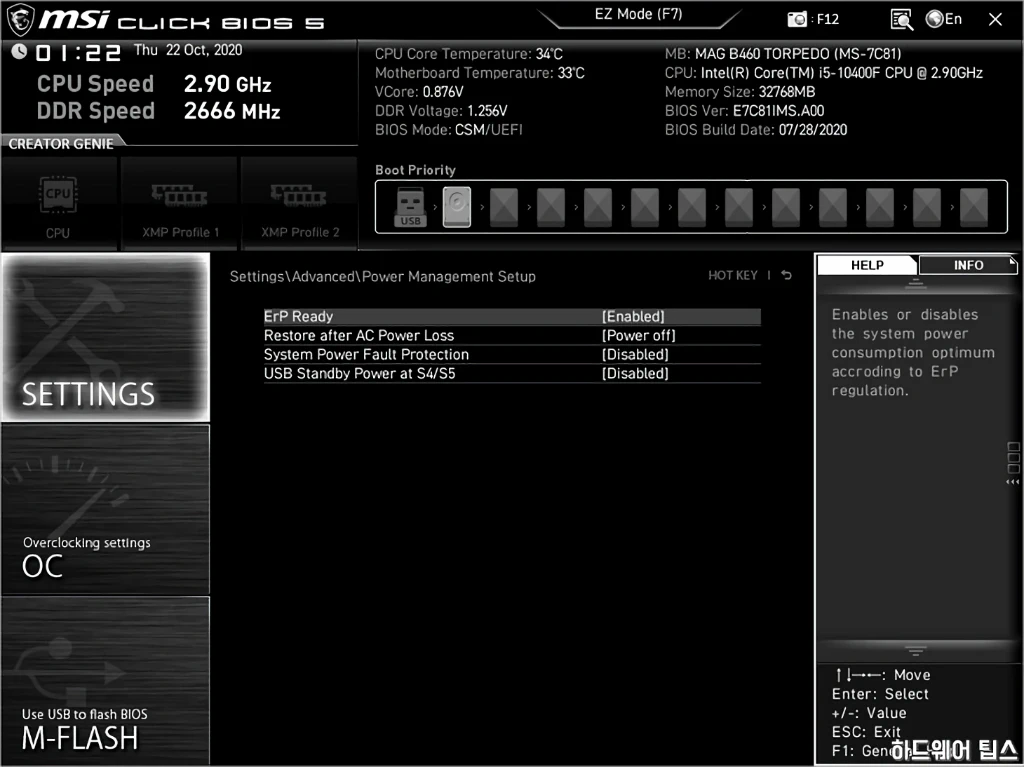

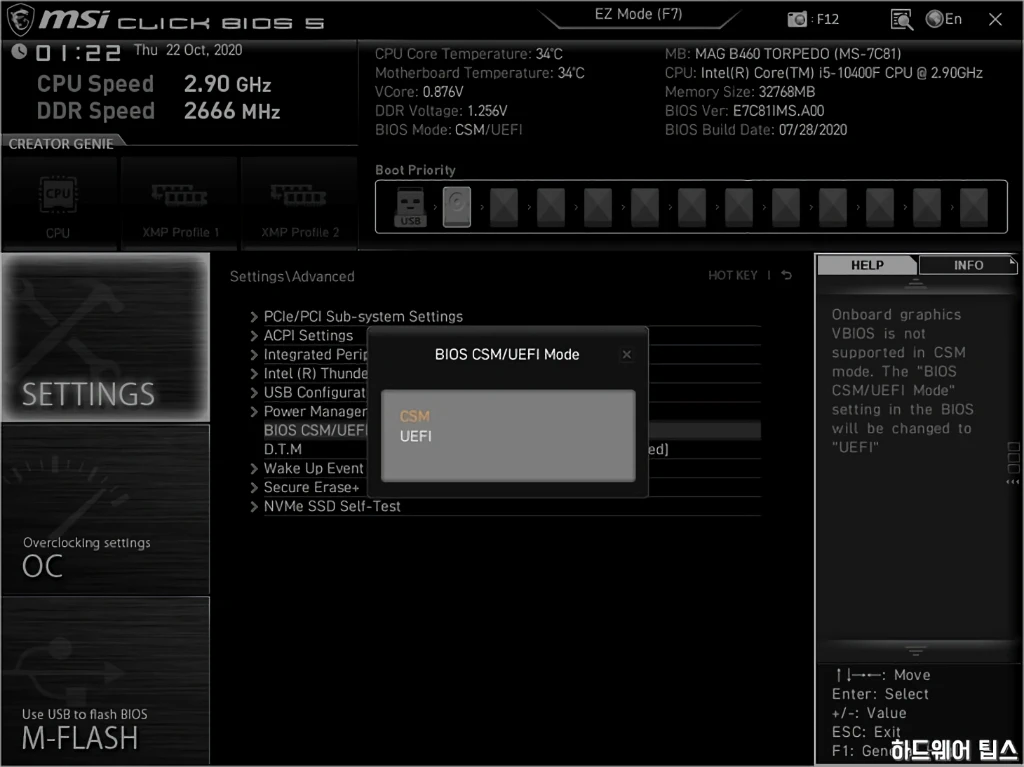

대부분 기본 값을 사용하면 되지만 추가로 신경 써야할 부분은 [UEFI] 모드로 사용할 것인지 [CSM(호환성 모듈)] 모드로 사용할 것인지 선택하는 BIOS UEFI/CSM Mode와 부팅 순서, 대기 시 절전 기능(ErP Ready) 정도가 있습니다.

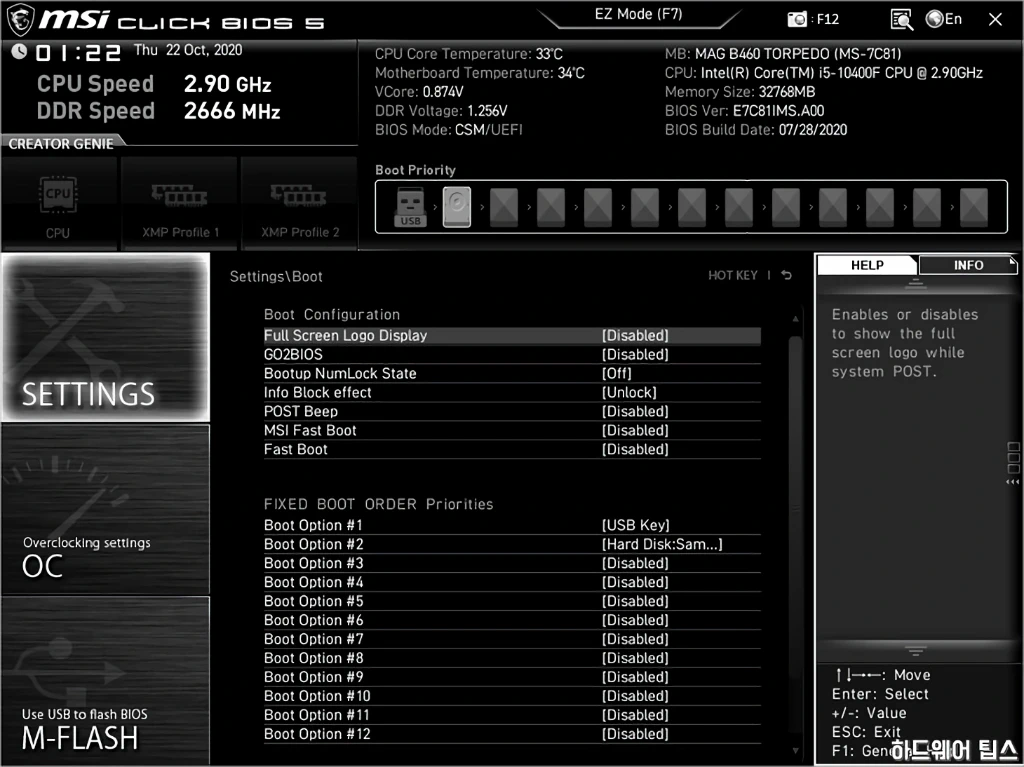

부트 메뉴에서는 부팅 관련 설정을 할 수 있습니다. 이 부분은 사용자의 취향도 반영되는데 저는 기본 상태처럼 모든 기기를 넣지 않고 보통 위 화면처럼 최대한 간소하게 설정해서 사용합니다.

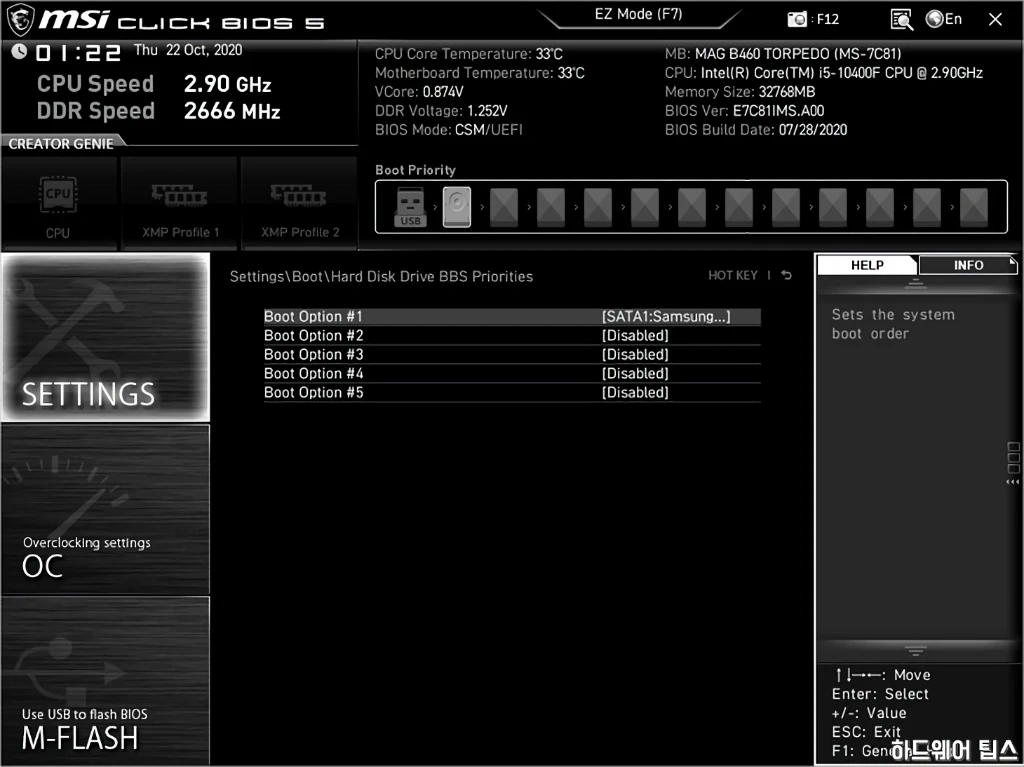

HDD 부팅 순서 (BBS Priorities) 옵션도 OS가 설치된 SSD 하나만 설정해서 사용합니다.

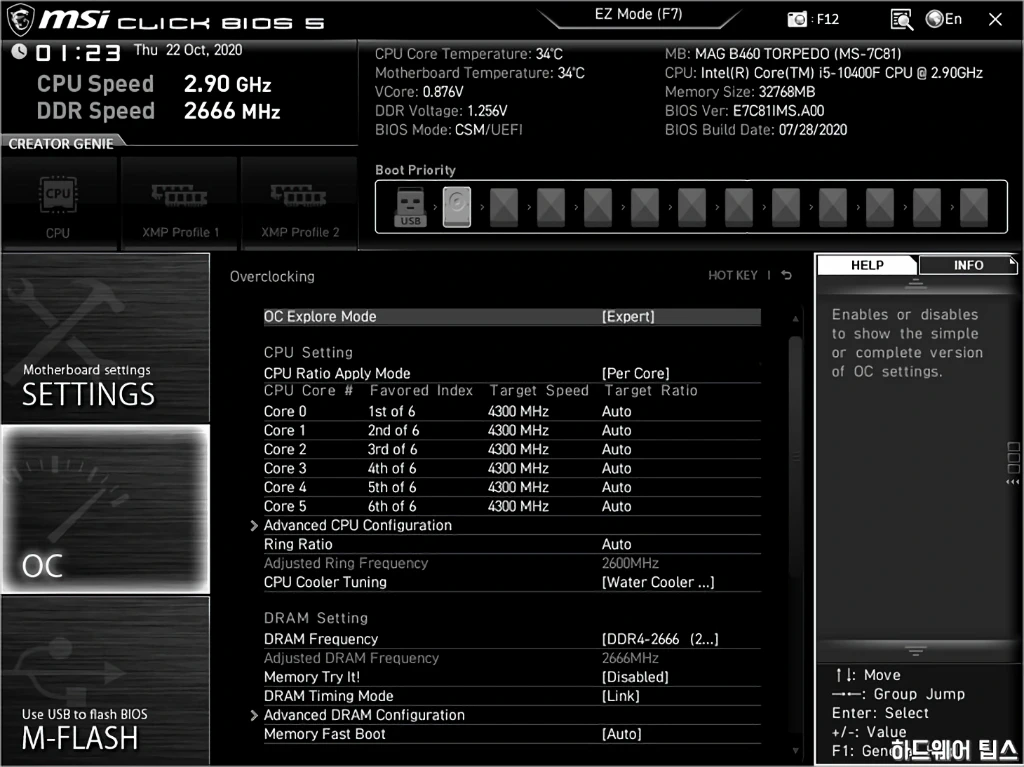

오버클러킹 메뉴는 기존 Z390, Z490과 큰 차이가 없습니다. 다만 오버클러킹 불가라는 제약이 있을 뿐이죠.

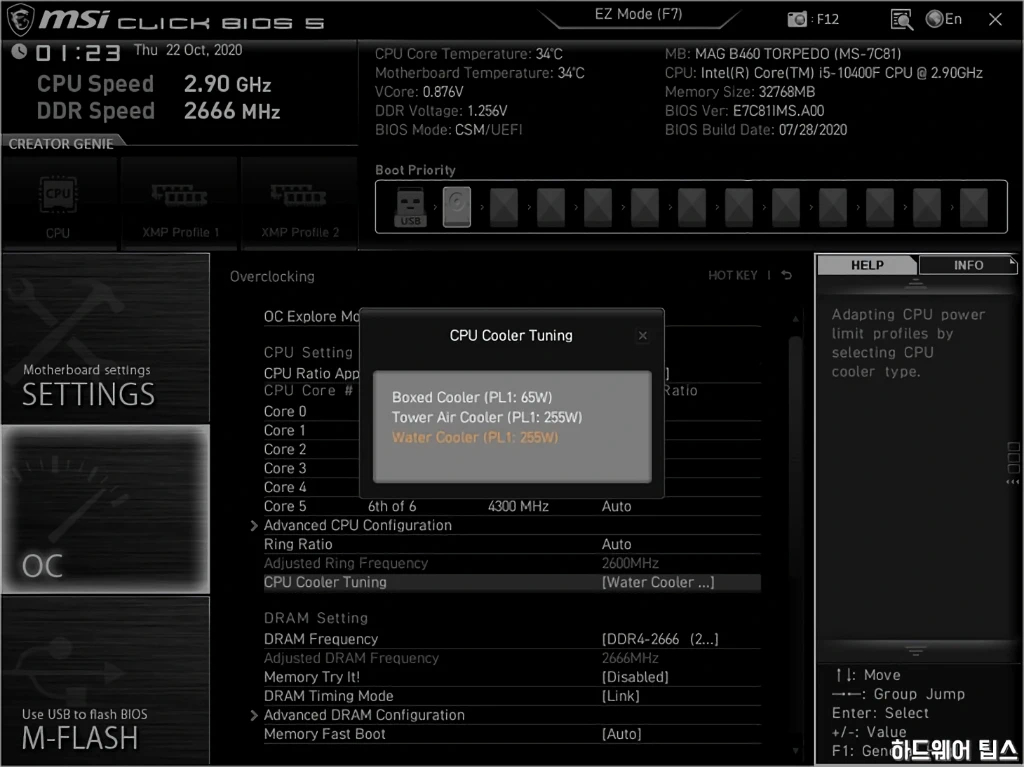

MSI는 CPU 쿨러 튜닝이라는 메뉴가 있는데 선택되는 옵션에 따라 전력 제한 값을 자동 조절해줍니다. 선택에 따라 순정 쿨러(Boxed)라면 65W, 타워 또는 수랭 쿨러라면 최댓값인 255W로 설정됩니다.
또한 전력 제한 옵션은 [어드밴스트 CPU 컨피겨레이션(Advanced CPU Configuration)] 메뉴에서 직접 설정(CPU Current Limit 및 Short/Long Duration Power Limit)할 수도 있습니다.

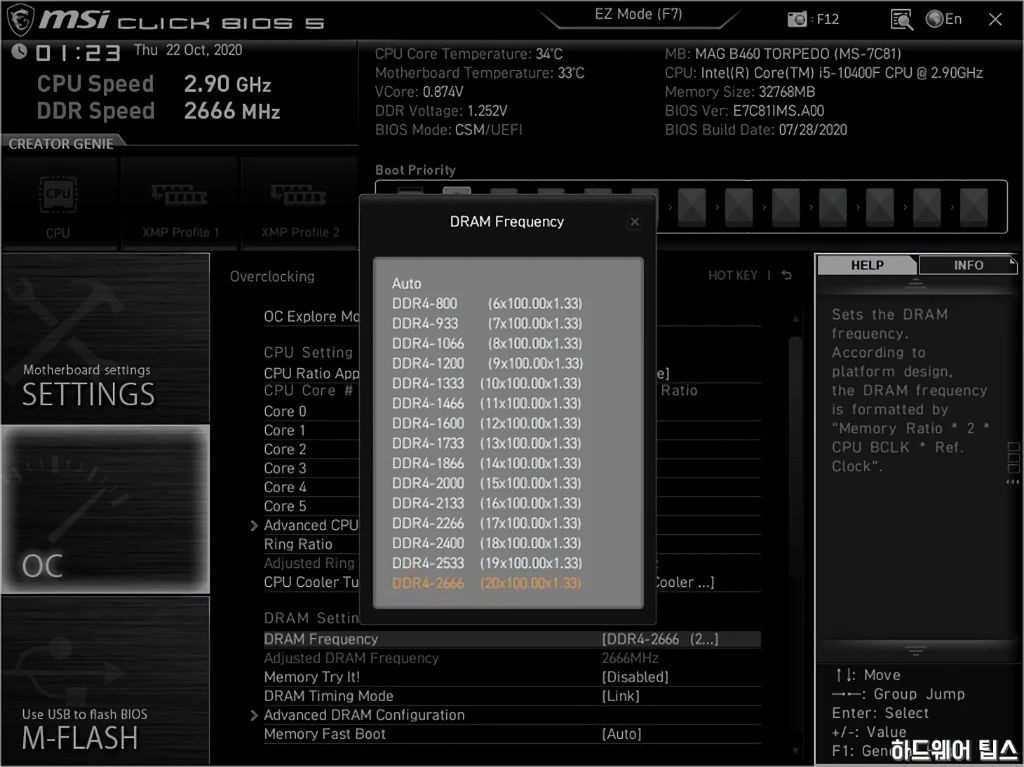

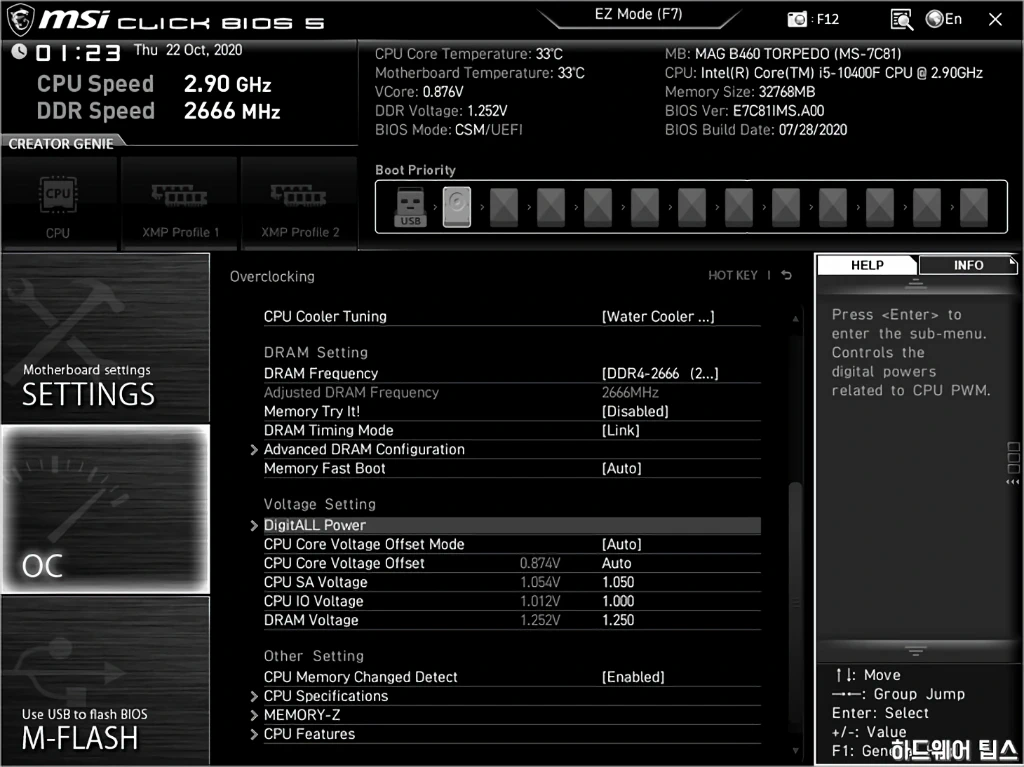

메모리 스피드는 최고 DDR4-2933을 지원하지만 CPU에 따라 차이가 있습니다. 인텔의 제약에 따라 코어 i5 이하 CPU에서는 최고 DDR4-2666, 코어 i7 이상 CPU에서는 최고 DDR4-2933이 지원되죠.

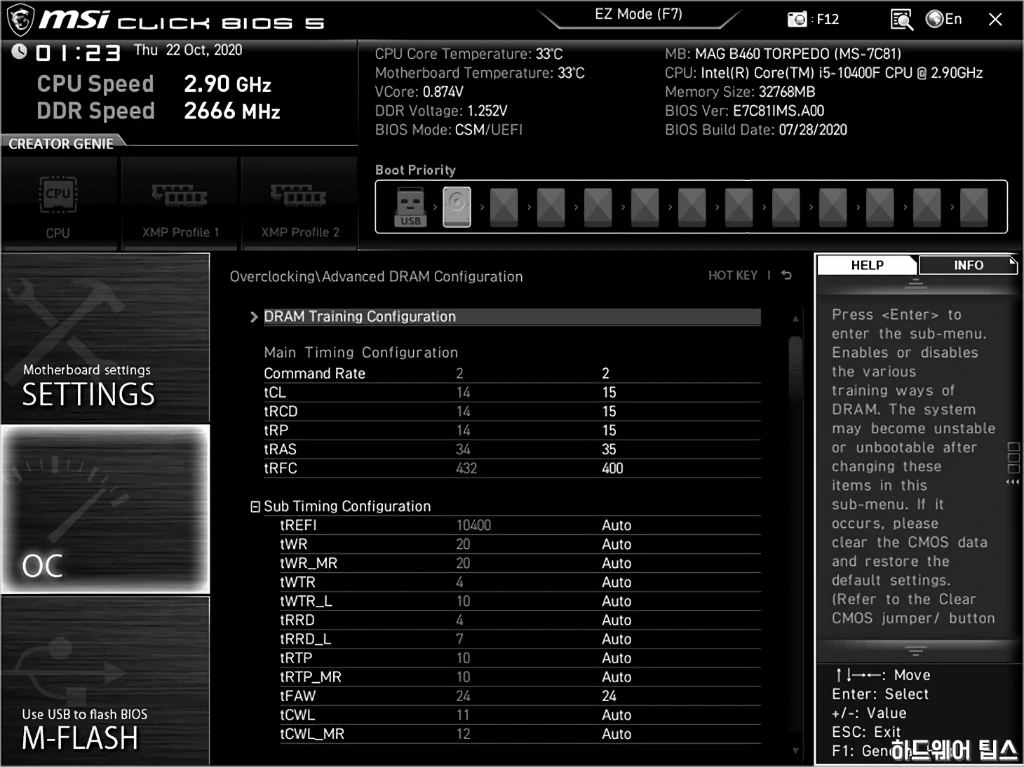

다만 필요한 경우 메모리 타이밍은 수동 조절이 가능합니다.
메모리 타이밍은 초보자에겐 어려운 영역으로 간단한 설정을 위해서는 XMP 메모리의 1차 타이밍을 카피해서 사용하는 것으로, 보다 고급 설정에서는 관련 게시물이나 사용기, 라이젠 메모리 타이밍 계산기 등을 적절히 참고해서 진행하도록 합니다.

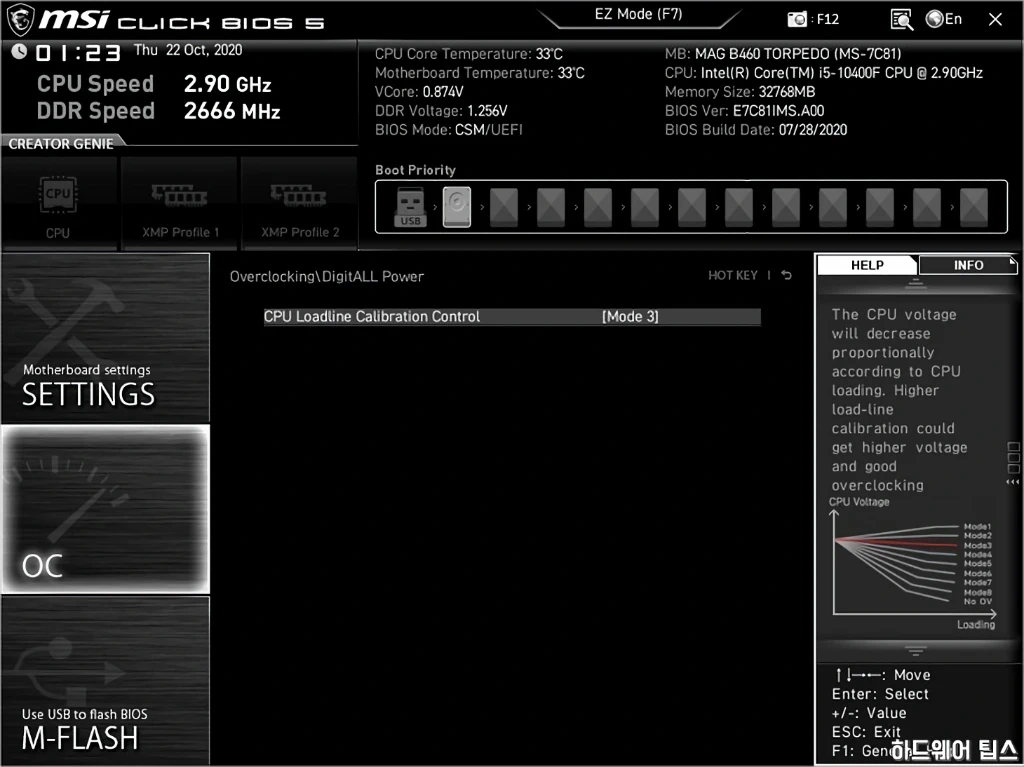

LLC 옵션도 빈약하긴 한데 필수라고 할 수 있는 CPU LLC는 지원합니다.
CPU 부하 시 전압이 강하되는데 이를 보완해주는 기능이 [LLC(Loadline Calibraion)]입니다. CPU 전압을 높게 잡고 LLC 레벨을 올린다면 유휴 시 전압이 높게 들어가고 부하 시 전압이 떨어지는 형태가 될 것이며, CPU 전압을 낮게 잡고 LLC 레벨을 낮춘다면 유휴 시 전압이 낮게 들어가고 부하 시 전압은 올라가는 형태가 될 것입니다.
MSI 메인보드의 경우 보통 모드3 또는 모드4가 가장 많이 사용됩니다. Z490 시리즈 메인보드의 오버클러킹에서는 소켓 센스 모니터링 방식과 LLC 모드3가 대세로 자리 잡았는데, B460의 경우 오버클러킹이 아니기 때문에 개인적으론 보다 낮은 소비전력과 발열 특성을 제공하는 모드4를 추천하고 싶습니다.

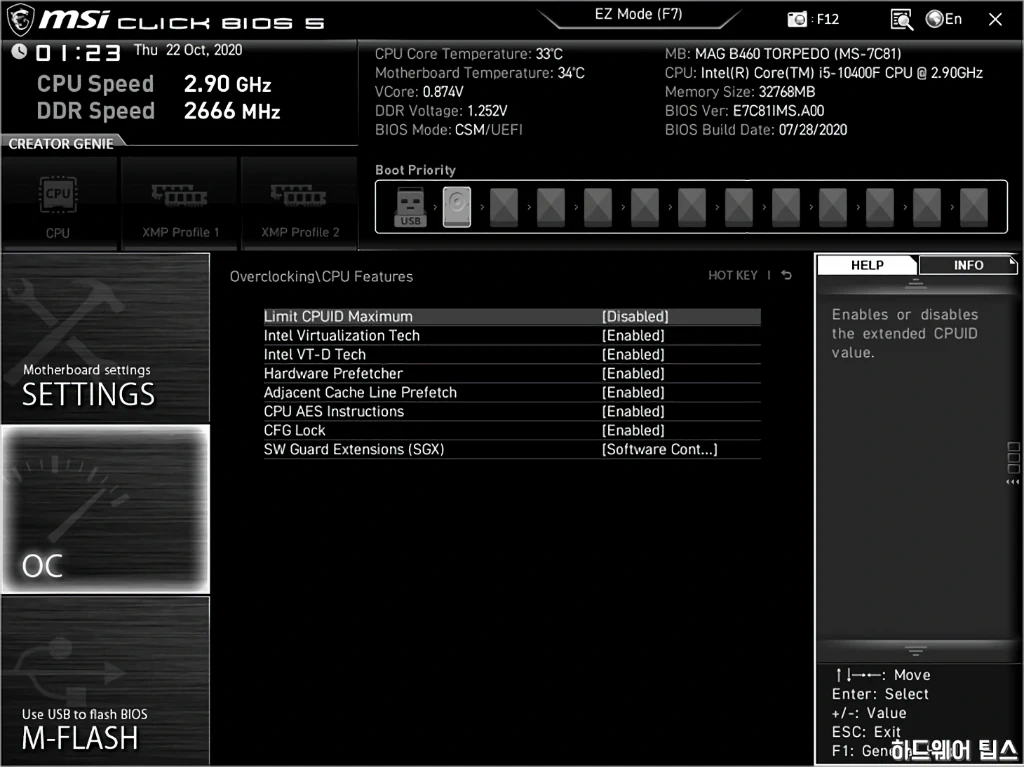

[CPU Features] 메뉴에서는 가상화 기능을 포함한 일부 옵션을 설정할 수 있습니다. 대부분의 메인보드에서 VT-D는 기본 값이 비활성화이니 해당 기능을 사용하는 분들은 참고하시기 바랍니다.

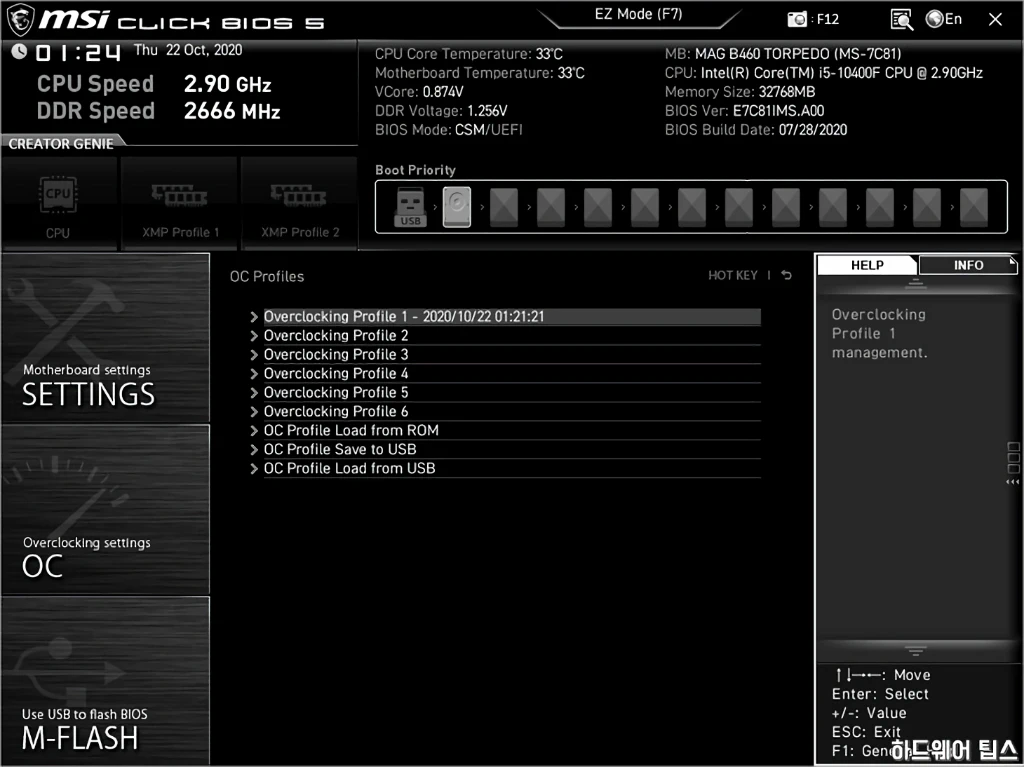

제품 특성상 큰 의미는 없지만 최대 6개의 오버클러킹 프러파일을 저장할 수 있습니다.

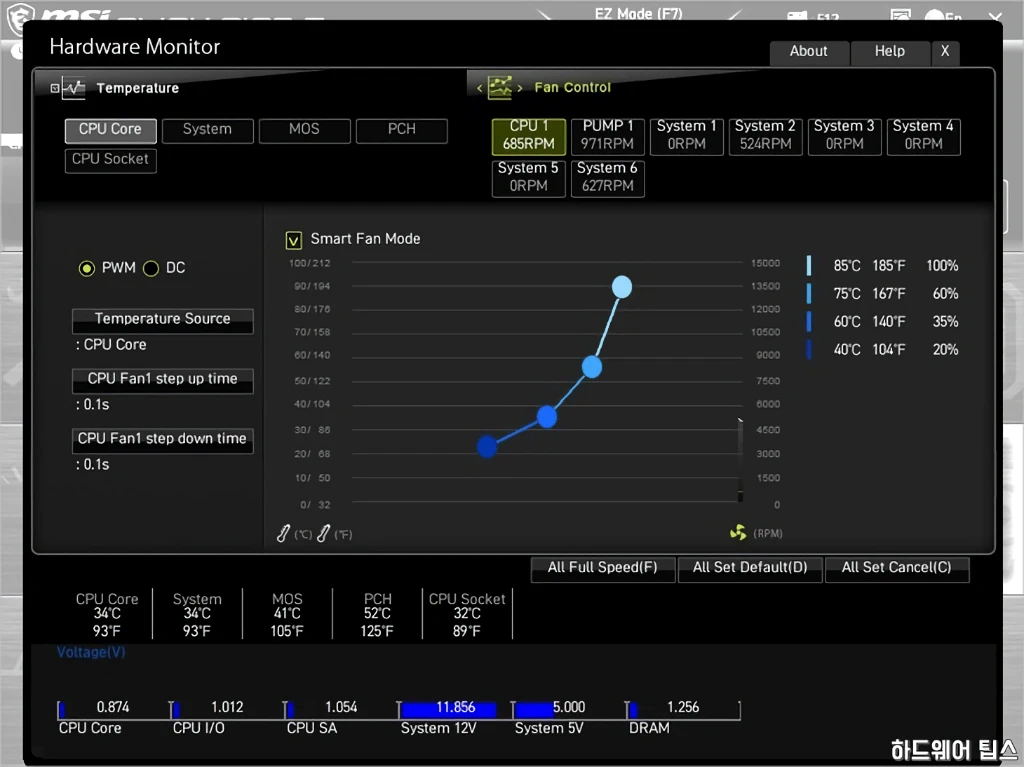

[하드웨어 모니터(Hardware Monitor)] 탭에서는 시스템의 각종 온도, 전압 및 팬 스피드를 확인하고 설정할 수 있습니다. 사용하는 팬에 맞춰 PWM, DC 모드 설정이 가능하며 [온도 소스(Temperature Source)]의 온도에 따라 팬 회전 속도가 변하도록 스마트 팬 설정이 가능합니다.
MSI MAG B460 토피도: 간단 테스트

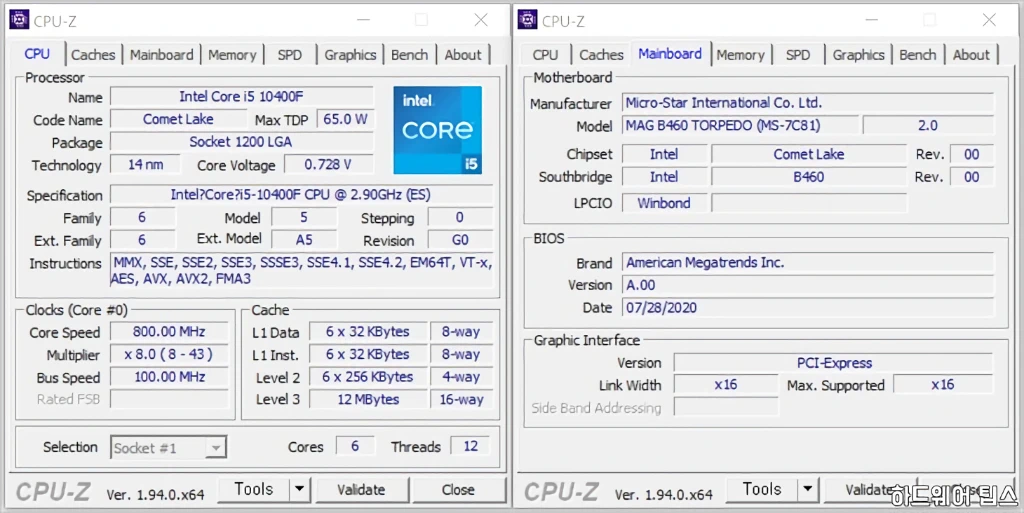

MSI MAG B460 토피도에 인텔 코어 i5-10400F와 GeIL(게일) DDR4-3200 CL22 PRISTINE (8GB)를 4슬롯(풀뱅크) 장착해 간단하게 동작 테스트를 진행해보았습니다.
BIOS는 현 시점 기준 최신인 7C81vA0(A.00)이 적용된 상태입니다.

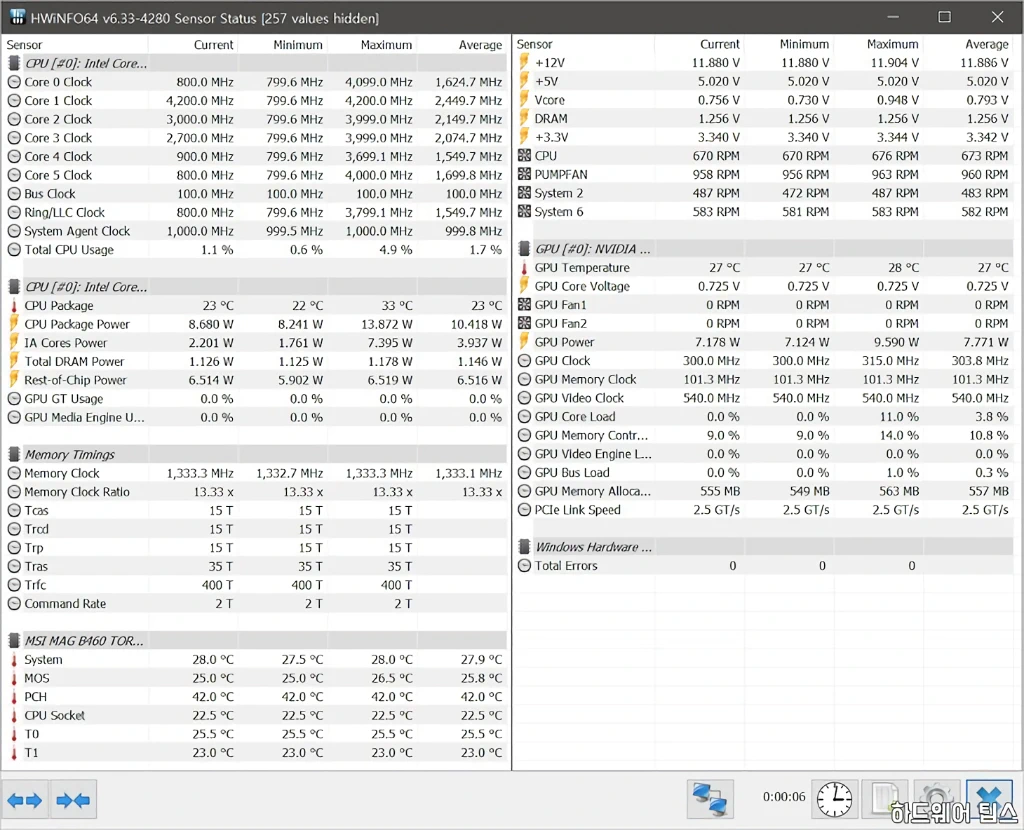

HWiNFO64 최신 버전을 통해 메인보드의 전원부(MOS) 온도를 포함한 각종 센서 모니터링이 가능하며, 또한 전력 제한 옵션(CPU Current Limit 및 Short/Long Duration Power Limit)를 최댓값으로 해제하는 경우 코어 i5-10400F의 올 코어 부스트 클럭 4GHz가 안정적으로 유지되는 것도 확인할 수 있었습니다.
MSI MAG B460 토피도: 평가
MSI MAG B460 토피도는 현재 10만 원대 초중반에 구매할 수 있는 합리적인 구성의 보급형 메인보드입니다.
오버클러킹을 지원하지 않는 B460 칩셋을 사용한 메인보드이지만 코어 i9-10900을 포함한 모든 CPU를 안정적으로 사용할 수 있는 탄탄한 전원부를 갖추고 있습니다. 전력 제한을 해제해 사용하는 경우 보급형 CPU 뿐 아니라 코어 i7이나 코어 i9 프로세서도 더 높은 성능으로 활용할 수 있습니다.
구성, 확장성 면에서는 2.5Gbps의 리얼텍 이더넷 (LAN) 컨트롤러, 리얼텍 ALC1200 HD 오디오 코덱을 사용해 충분한 대역폭과 음질을 제공하며, 또한 ATX 폼팩터를 사용하여 4개의 PCI-E 슬롯, 2개의 M.2 소켓, 6개의 SATA 포트, RGB LED 커넥터 제공 등 확장성에서도 부족함이 없습니다.
저렴한 가격으로 깔끔한 디자인, 합리적인 기능의 ATX 보급형 메인보드를 찾고 있었다면 MSI MAG B460 토피도는 충분한 만족감을 제공할 것이라고 생각합니다. 토피도의 출시로 인해 오히려 바로 윗급의 제품인 MAG B460 토마호크의 입지가 너무 애매해지지 않았나 생각될 정도로 말이죠.
