MSI MAG B760M 박격포 II 리뷰

인텔의 14세대 코어 프로세서 일반 (Non-K) 모델 발표에 맞춰, MSI (Micro-Star INT’L CO., LTD.)에서도 인텔 700 시리즈 칩셋 기반 메인보드 (마더보드) 라인업을 일부 개편했습니다.

MSI의 게이밍용 메인스트림 라인인 MAG 시리즈는 균형 잡힌 성능, 품질, 가격으로 가장 인기 있는 모델들로 구성되어 있는데요. 메인보드 라인업 개편에 따라 MAG 시리즈에도 맥스 시리즈와 함께 기능이 강화된 박격포 II가 새로운 모델로 추가되었습니다.

MSI MAG B760M 박격포 II (MSI MAG B760M Mortar II)는 최고 인기 제품 중 하나였던 MAG B760M 박격포의 후속 제품으로, 기존 제품에 비해 메모리 지원 (오버클러킹) 및 M.2 지원이 강화된 것이 가장 큰 특징이라고 할 수 있습니다.

이번 리뷰에서는 충실한 전원부를 갖춘 화이트/실버 컨셉의 메인스트림 m-ATX 메인보드, MSI MAG B760M 박격포 II는 어떤 제품일지 확인해보도록 하겠습니다.

MSI MAG B760M 박격포 II: 스펙

박격포 II와 기존 박격포 시리즈의 차이점

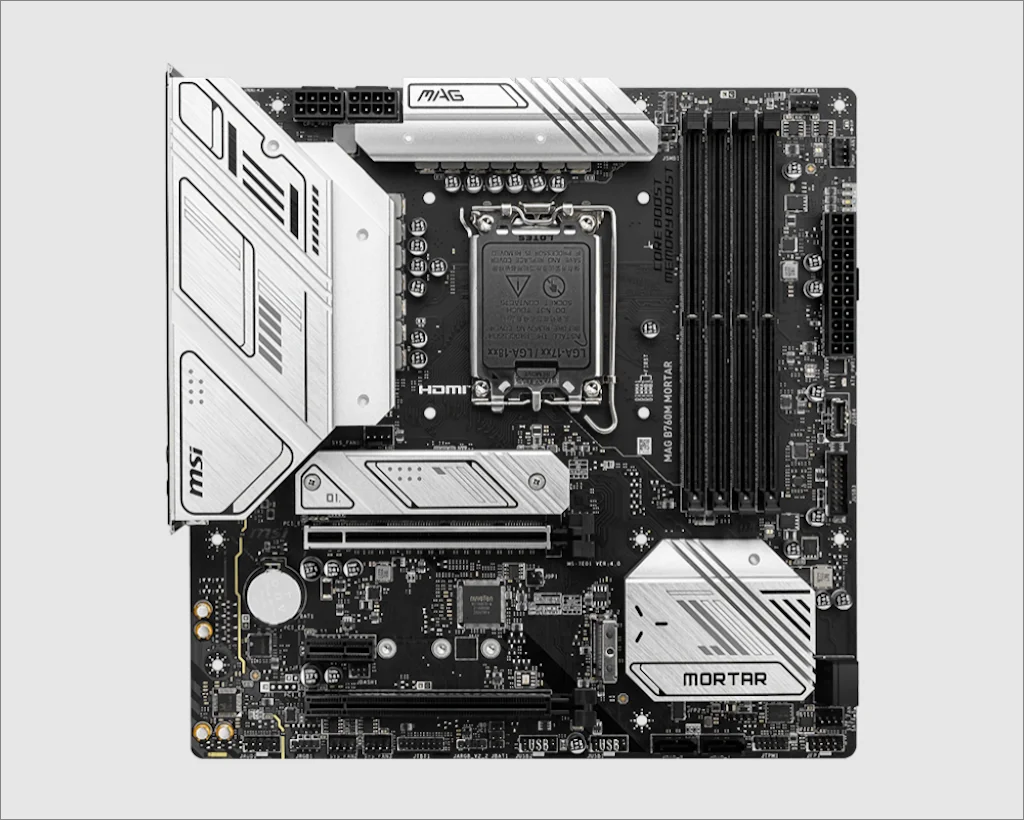

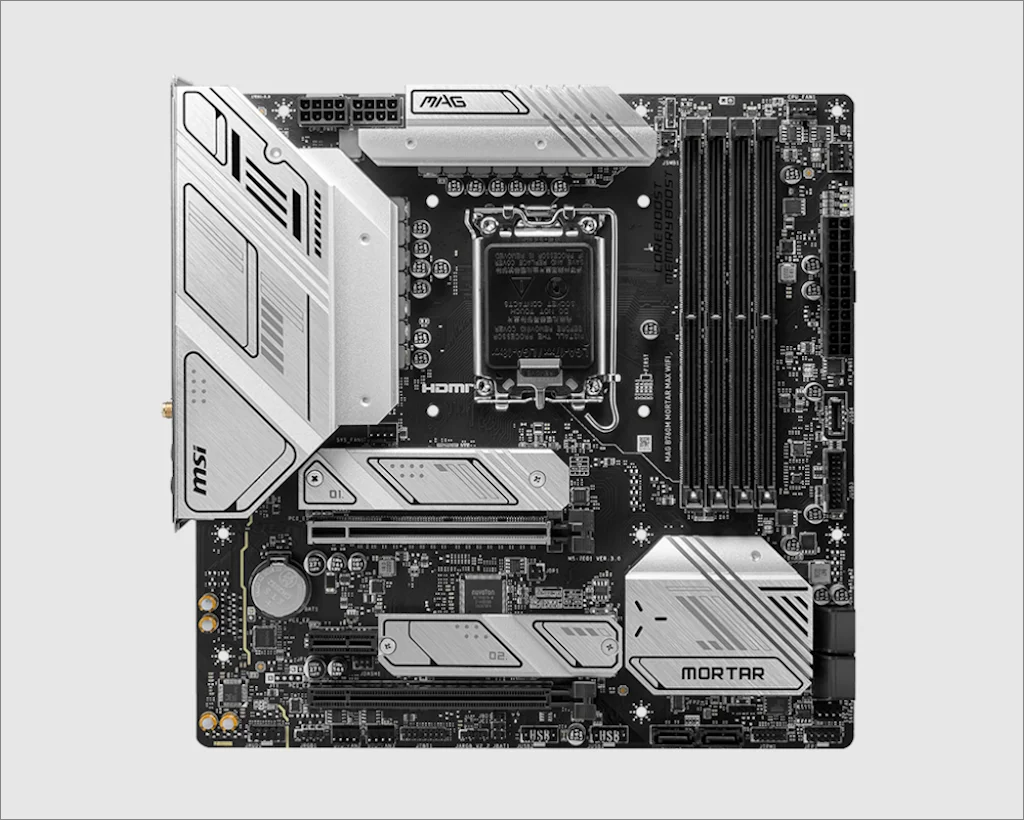

MSI MAG B760M 박격포 II와 기존 박격포, 박격포 맥스 WIFI의 차이점이 궁금하신 분이 많으실텐데요. 먼저 세 가지 제품들의 주요 차이점부터 정리해보겠습니다.

MSI MAG B760M 박격포 II: 패키지

MAG B760M 박격포 II는 비교적 최신 제품이기 때문에 별도 BIOS 업데이트 없이도 12/13/14세대 인텔 코어, 펜티엄 골드, 셀러론 프로세서를 모두 지원합니다.

다만, K 시리즈 프로세서를 사용하거나 사용할 예정이라면, 최근 불거진 인텔 CPU 이슈로 인해 가급적 최신 BIOS (인텔에서 오는 8월 공개 예정)로 업데이트할 것을 권장합니다.

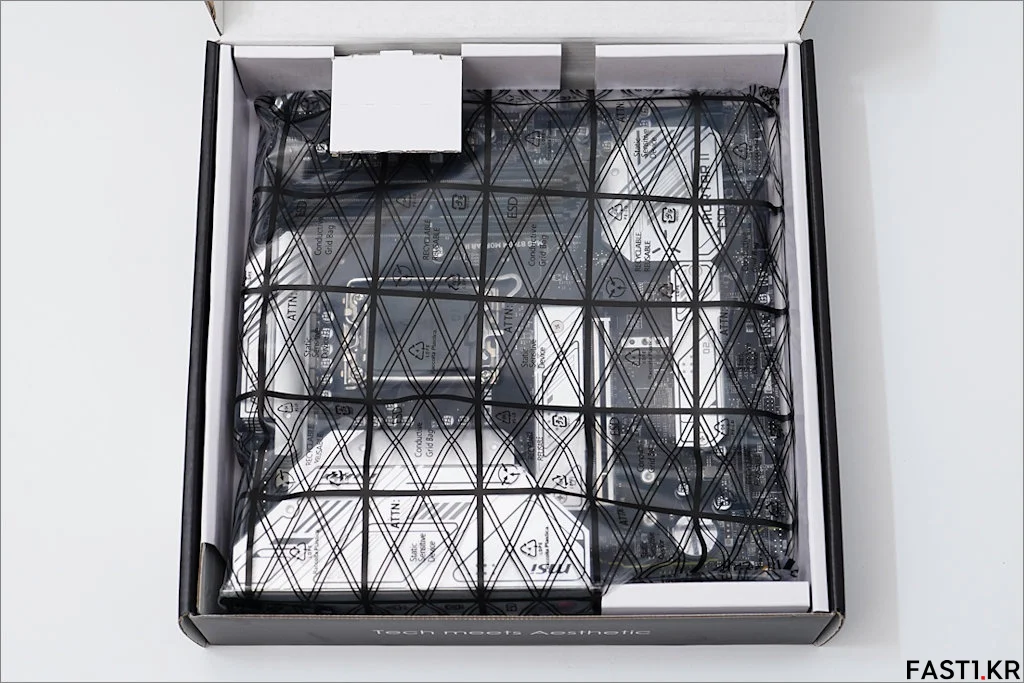

메인보드 본품은 정전기 보호 비닐 봉투에 담겨 있으며, 비닐 봉투는 개봉 시 흔적이 남는 씰링 전용 테이프로 봉인되어 있습니다.

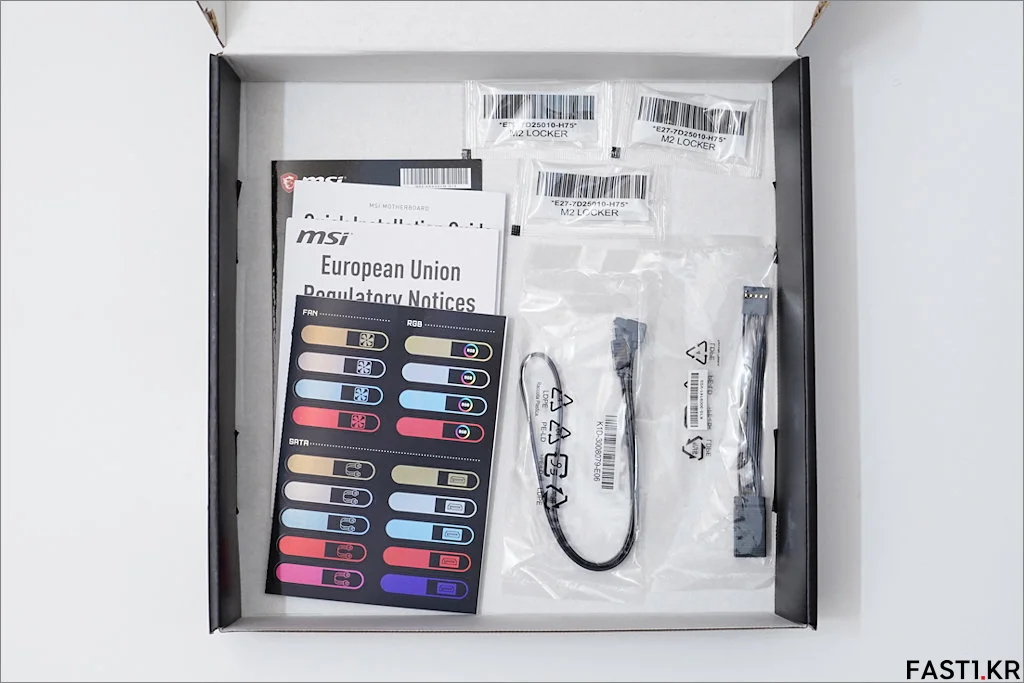

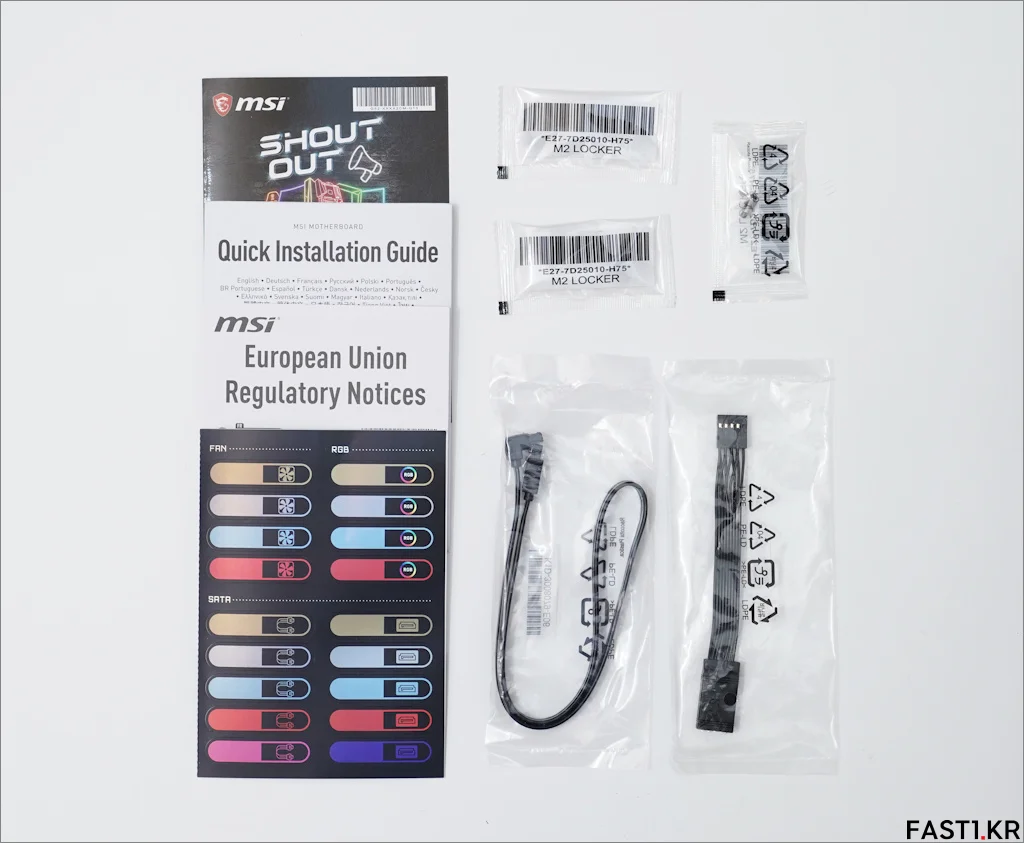

기본 액세서리로는 프론트 패널 커넥터, SATA 케이블, EZ M.2 클립, 케이블 스티커 그리고 각종 설명서 및 안내문이 제공됩니다.

MSI MAG B760M 박격포 II: 디자인

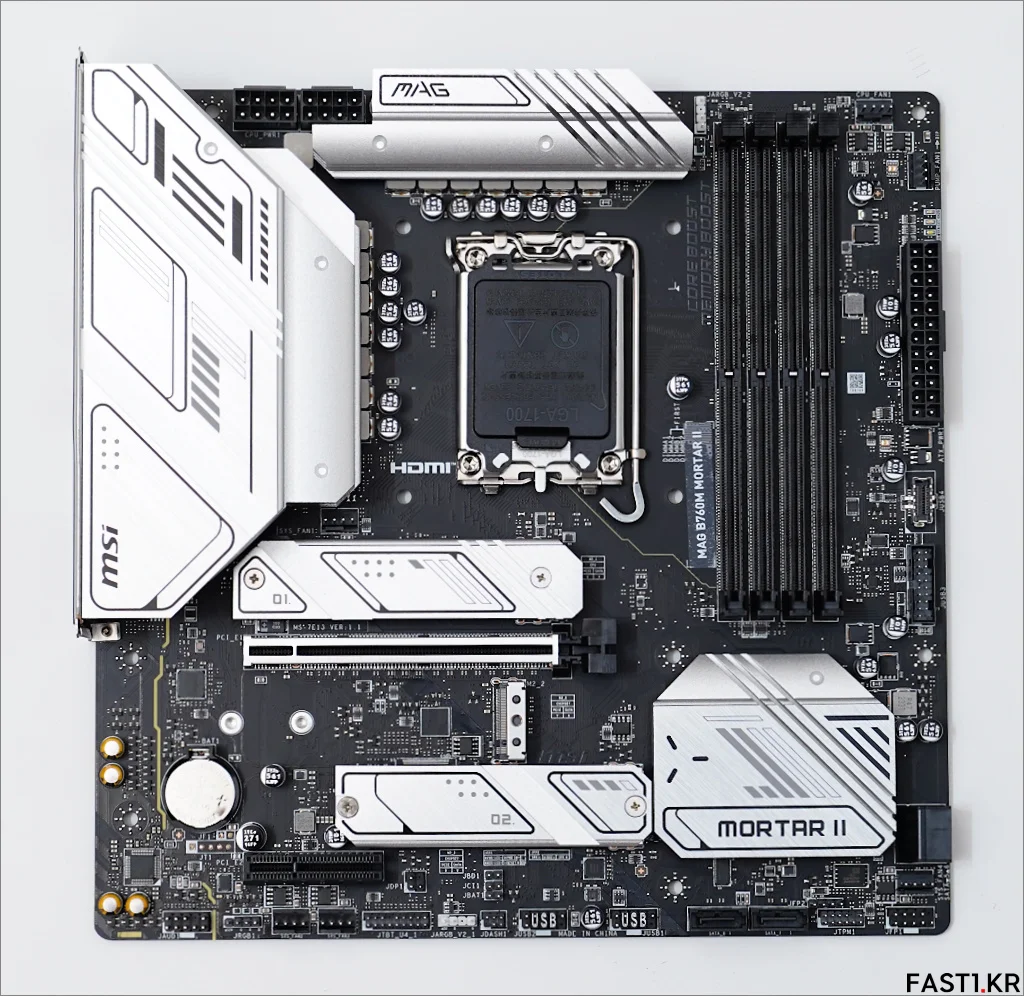

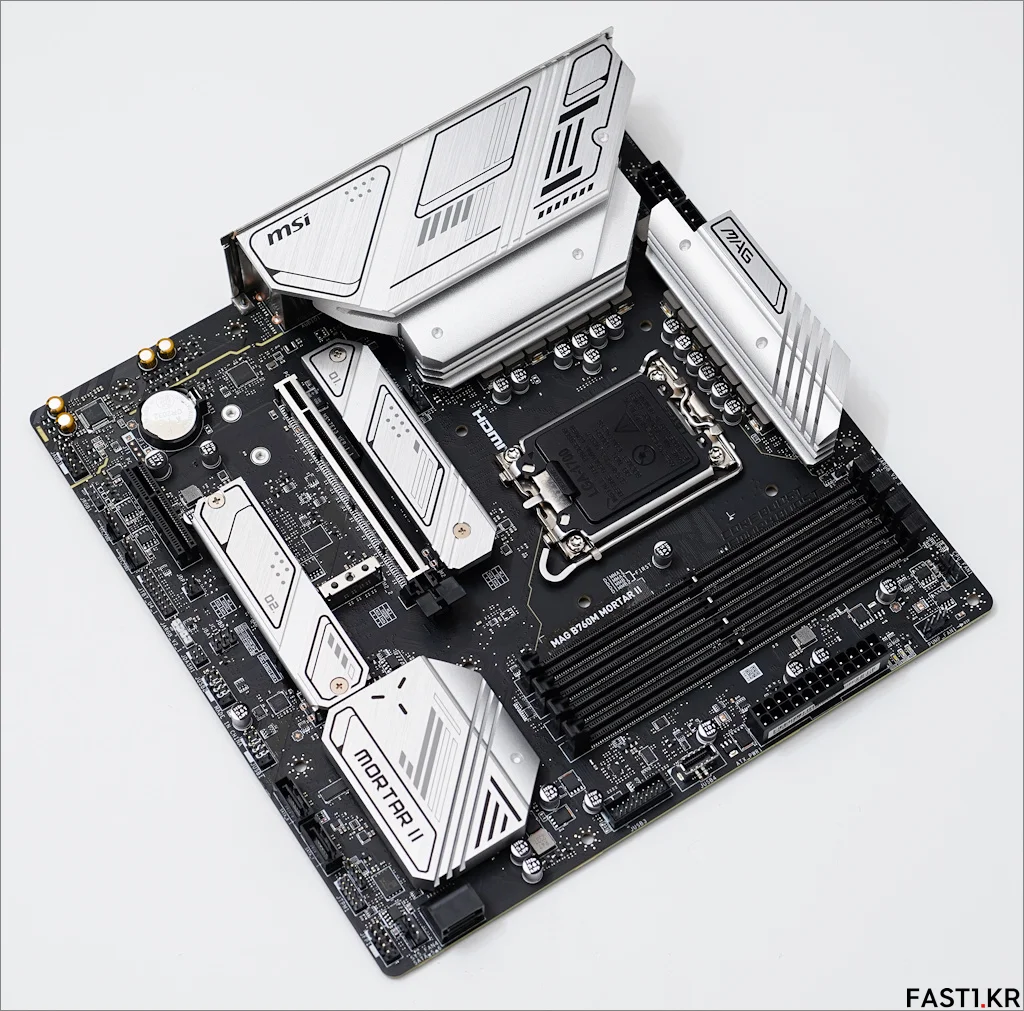

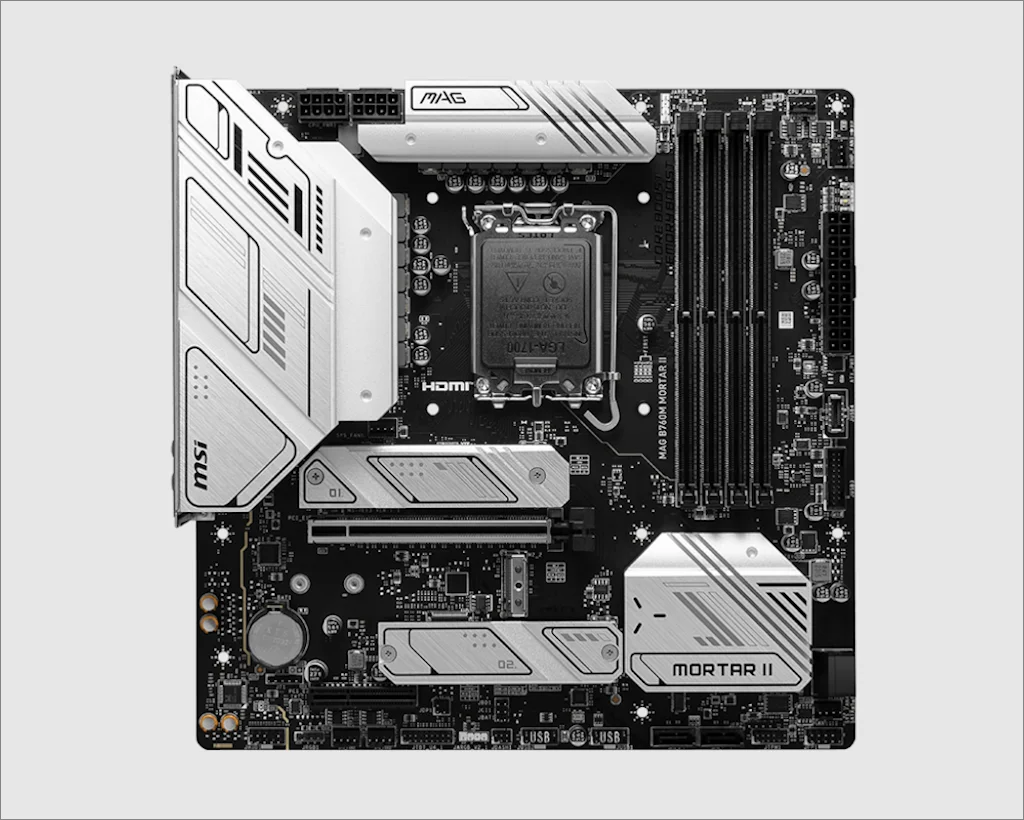

MSI MAG B760M 박격포 II는 마이크로 ATX (m-ATX) 플랫폼 메인보드입니다. ATX 폼팩터에 비해 세로가 짧은 정사각형 형태이며, 확장성은 상대적으로 부족하지만 작은 크기로 케이스 호환성이 좋습니다.

기존 인텔 600, 700 시리즈 박격포와 유사한 디자인과 컨셉으로 제작되었고 제품의 전체적인 레이아웃도 비슷합니다. 그러나 확장 슬롯이 하나 줄어들고 M.2 슬롯이 3개로 증가하여, 확장 슬롯 및 M.2 슬롯 부분이 변경된 것은 외형으로도 바로 확인할 수 있습니다.

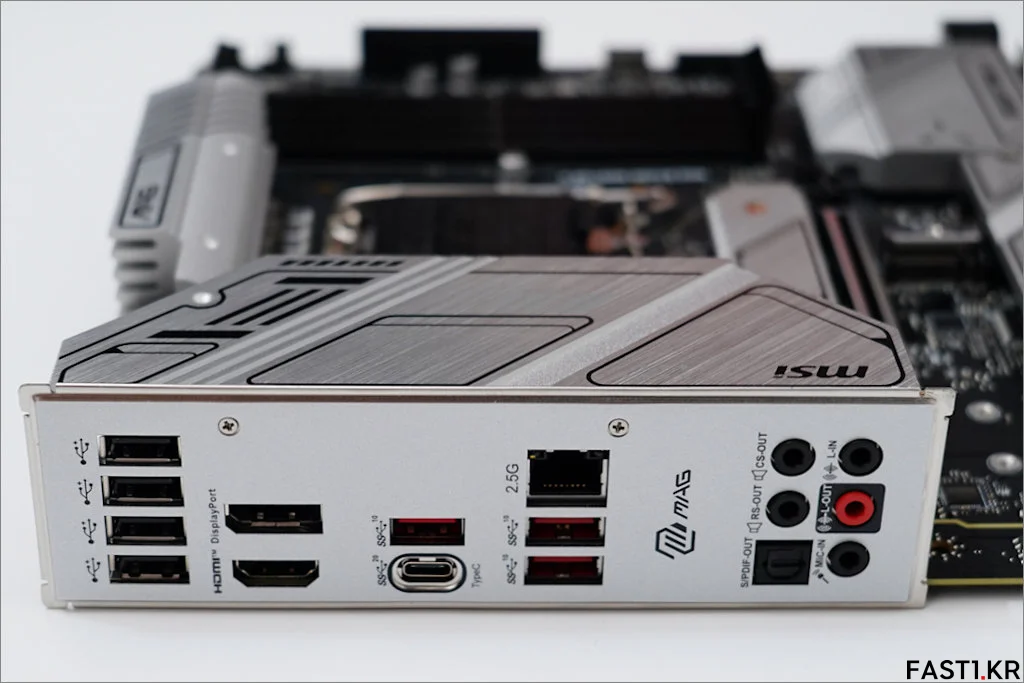

후면 입출력 패널 (리어 I/O 패널)의 모습은 위와 같습니다.

왼쪽부터 오른쪽 순서로 USB 2.0 타입-A 포트 (B760), HDMI 포트 (버전 2.1) 및 디스플레이 포트 (버전 1.4), USB 3.2 Gen 2×2 20Gbps 타입-C 포트 (B760), USB 3.2 Gen 2 10Gbps 타입-A 포트 (제네시스 로직 GL3590), 2.5Gbps LAN (RJ45) 포트 (RTL8125GB), 오디오 잭 및 S/PDIF 옵티컬 출력 커넥터로 구성되어 있습니다.

HDMI 및 디스플레이 포트는 최대 해상도 4K@60Hz를 지원하며, 리얼텍 2.5Gbps LAN 컨트롤러가 사용되어 인텔 컨트롤러와 달리 특별한 호환성 이슈도 없습니다.

PCB는 IT-150GS 서버급 PCB 소재가 사용된 6 레이어 (6층), 2oz 코퍼 PCB가 사용되었습니다.

최상위 제품들에서 사용하는 8 레이어 PCB에 비해서는 다소 부족하다고 할 수 있지만, 널리 사용되는 메인스트림급 Z 시리즈 칩셋 상위 제품들과 같은 수준의 구성으로 오버클러킹을 고려해도 문제 없는 충분한 스펙을 지니고 있습니다.

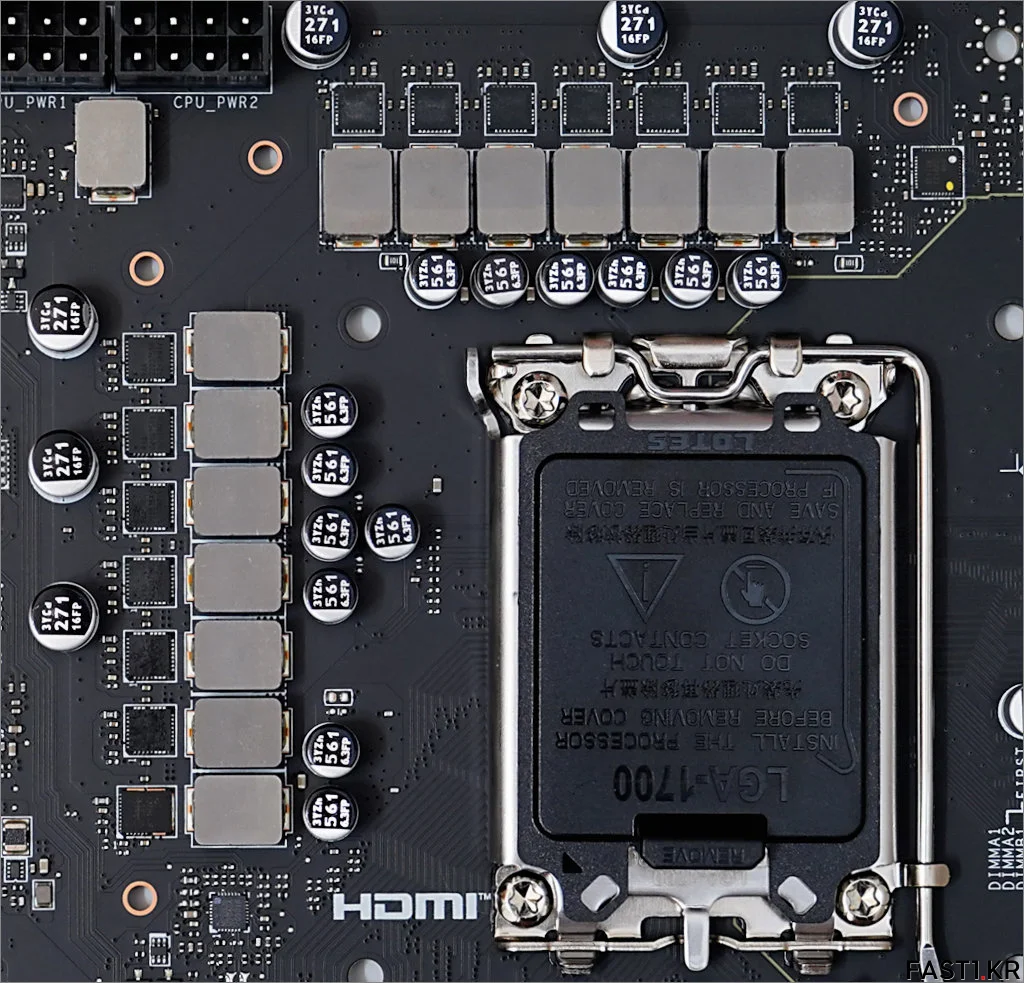

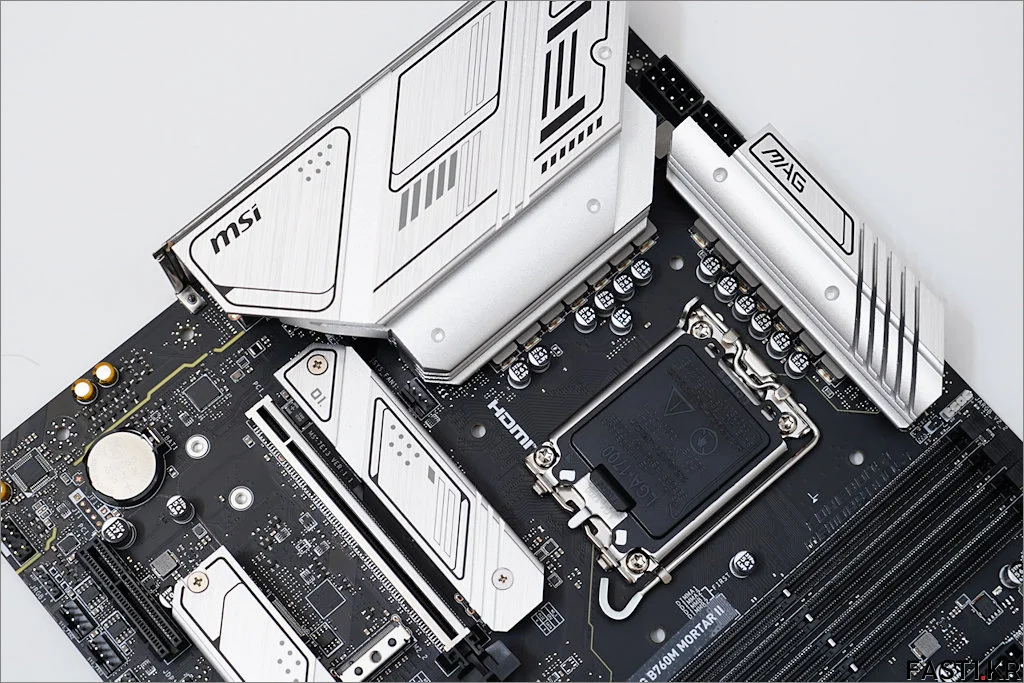

전원부 및 CPU 소켓이 위치한 메인보드 좌측 상단의 모습입니다. 전원부의 냉각을 위한 대형 방열판들과 함께 안정적인 전원 공급을 위한 2개의 8핀 CPU 보조 전원 커넥터가 위치하고 있는 것을 볼 수 있습니다.

CPU의 정상적인 동작을 위해서는 최소 1개 이상의 8핀 보조 전원 커넥터를 연결해야 하며, 코어 i7 이상의 고성능 프로세서를 오버클러킹 또는 전력 제한을 해제해 사용한다면 2개를 모두 연결하는 것을 권장합니다.

전원부에는 후면 패널 부분까지 확장 연결된 대형 알루미늄 히트싱크가 장착되어 있습니다.

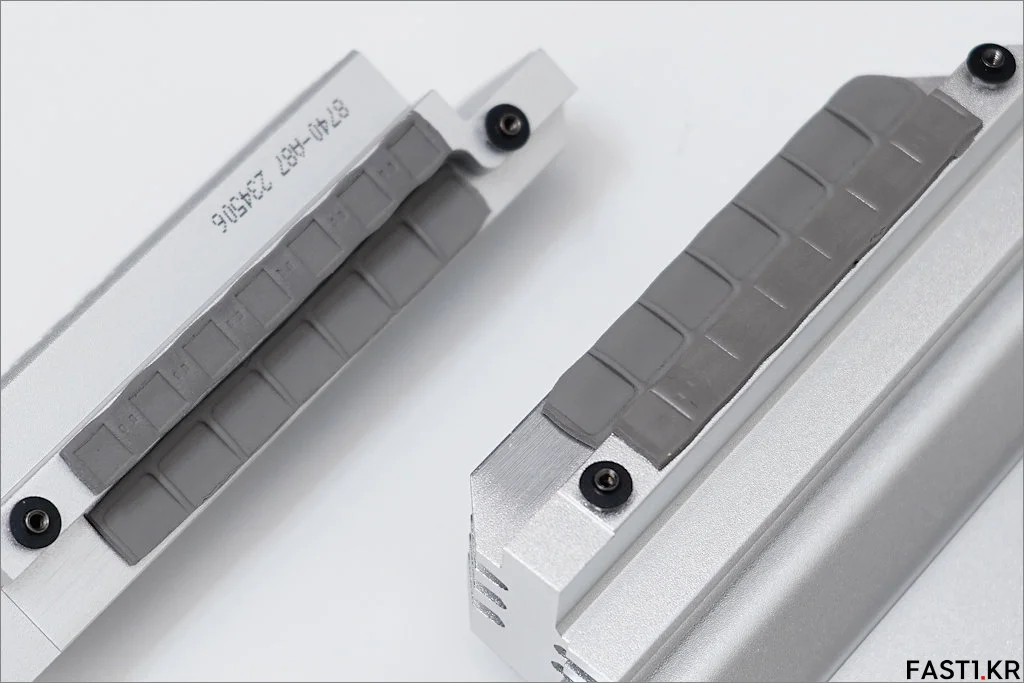

히트싱크와 모스펫, 초크 코일 사이에는 열전도율 7W/mK 고성능 프리미엄 서멀 패드가 부착되어 CPU 부하 시 발생하는 전원부의 발열을 빠르게 방열판으로 전달해줍니다.

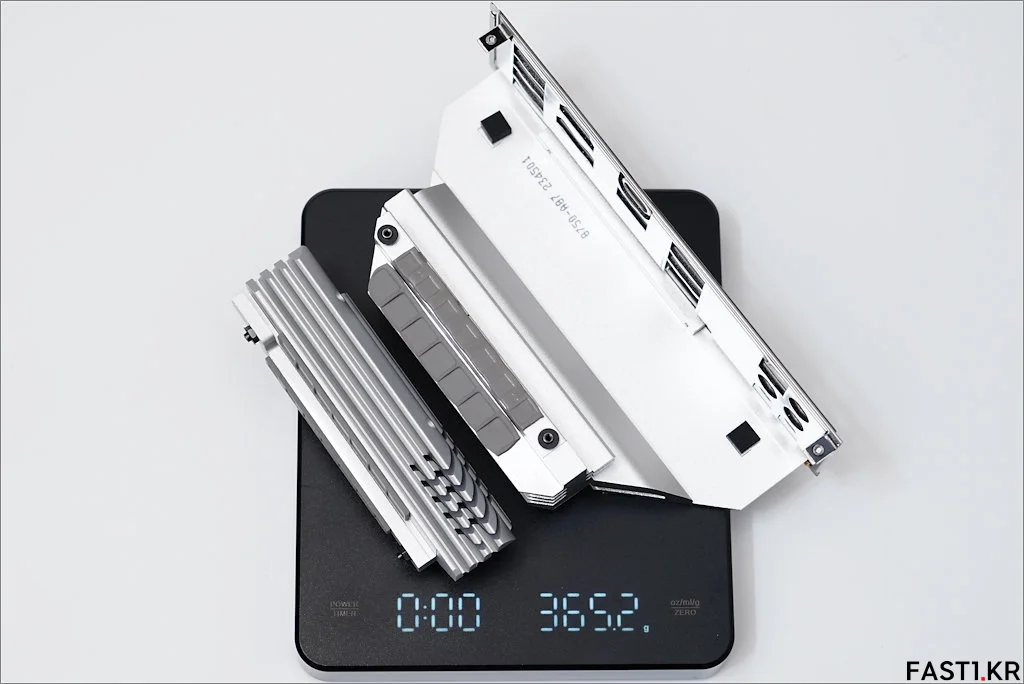

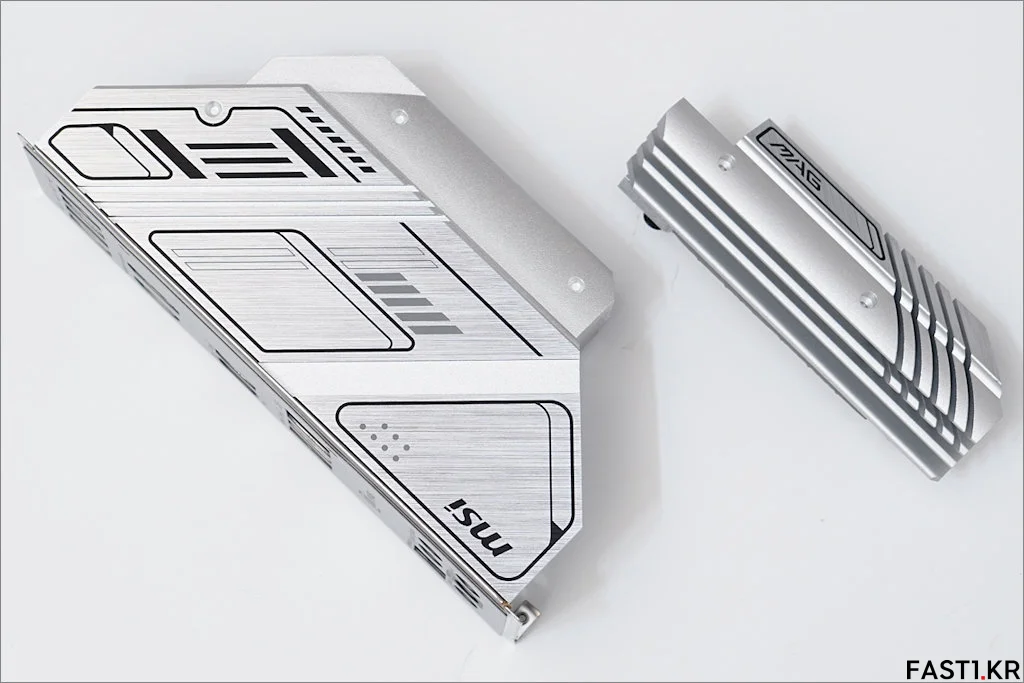

전원부 히트 싱크는 나사 및 패드의 무게를 포함 약 365g으로 크고 묵직합니다.

전원부는 12+1+1 듀엣 레일 (듀얼 아웃풋) 파워 시스템이 적용되어 있습니다.

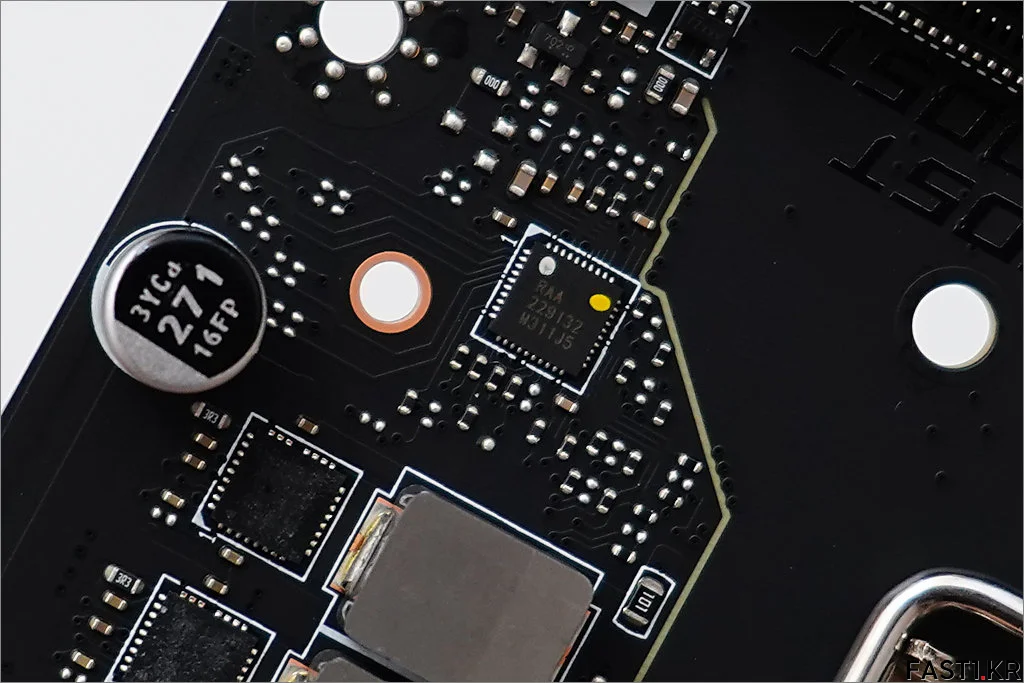

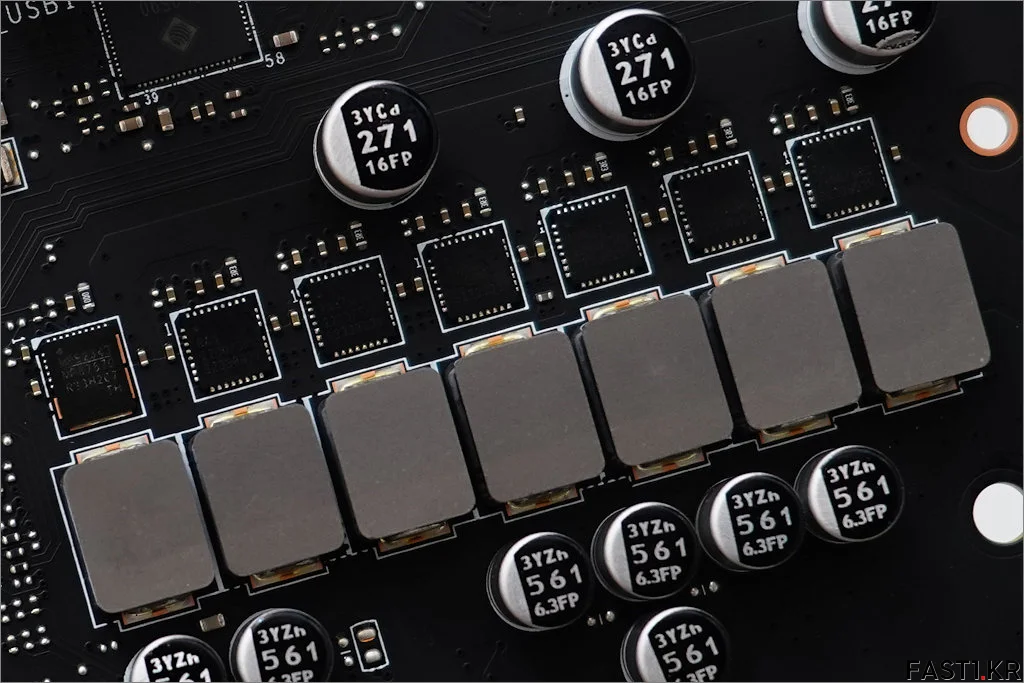

Renesas RAA229132 디지털 PWM 컨트롤러로 제어되는 전원부는, 이전 세대보다 더 강력해진 75A 스마트 파워스테이지 Renesas RAA220075R0와 알류미늄 솔리드 커패시터, SMD 몰딩 파워 인덕터로 구성되어 있습니다.

CPU에 할당된 전원부 출력은 최고 900A로 고성능, 고전력의 13세대, 14세대 인텔 코어 프로세서에 맞춰 이전 세대의 최고 720A에 비해 약 25% 강화되었습니다.

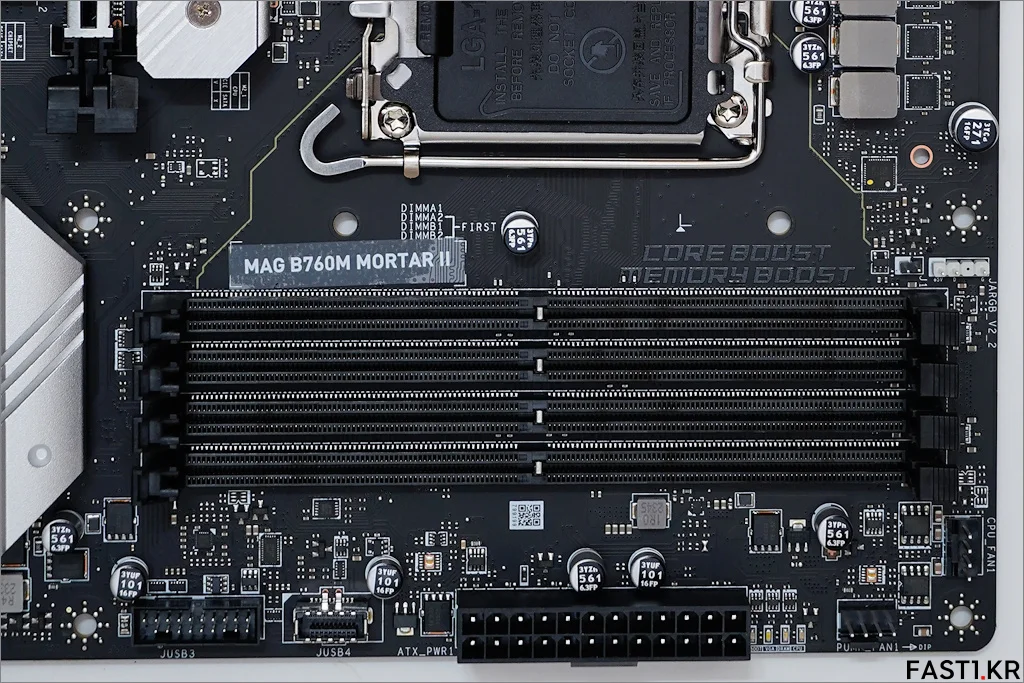

MAG B760M 박격포 II의 메모리 슬롯은 오버클러킹 향상을 위한 메모리 부스트 기술이 적용되어 있습니다. 기존 박격포보다 향상된 최고 DDR5-7800 이상의 XMP/오버클러킹을 지원하며, 최대 구성 가능한 메모리 용량은 64GB 모듈 4개 장착 시 최대 256GB입니다.

DIMM 슬롯은 Q-DIMM 스타일의 단면 래치 디자인으로 메인보드 상단 (사진상 우측)의 한쪽만 래치가 벌어집니다. 메모리 슬롯은 다른 제품과 마찬가지로 2번과 4번을 우선 사용하는 것이 안정성 및 오버클러킹 면에서 유리합니다.

ATX 커넥터 우측에는 EZ 디버그 LED가 보이는데, 빨간색의 경우 CPU, 노란색의 경우 RAM, 흰색의 경우 CPU, 녹색의 경우 부팅 장치에 문제가 있거나 인식되지 않았음을 나타냅니다.

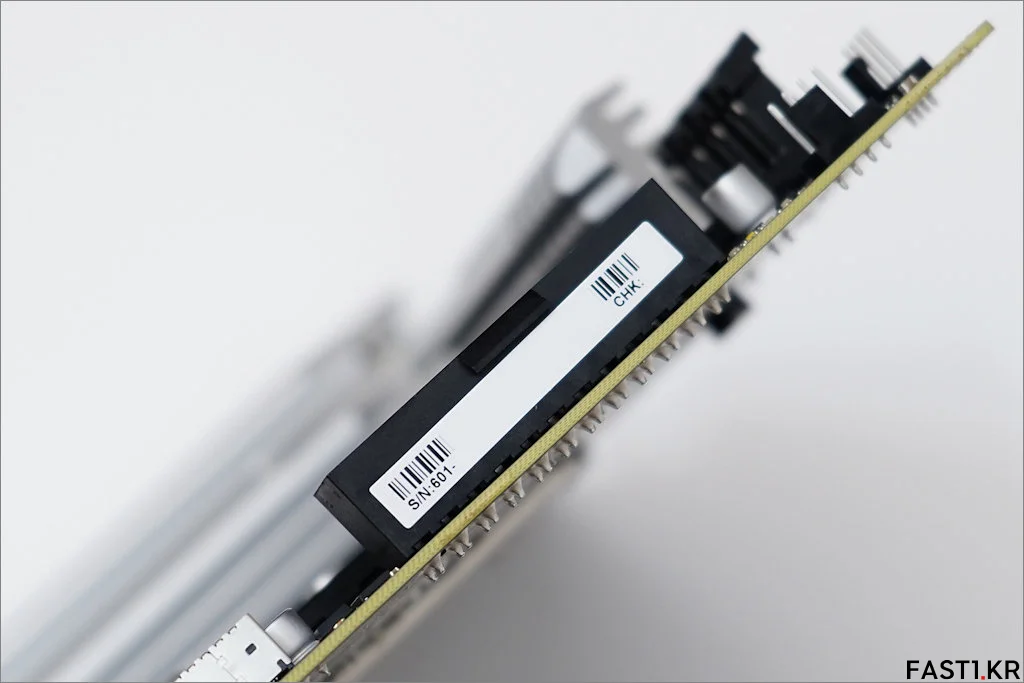

20+4핀 ATX 커넥터 옆에는 메인보드 시리얼 넘버 및 체크 (CHK) 넘버가 표기되어 있습니다. 메인보드 프로모션에 참가할 경우, 시리얼 넘버 및 체크 넘버를 요구하기 때문에 이 부분은 제품 설치 전 미리 촬영해두시면 좋습니다.

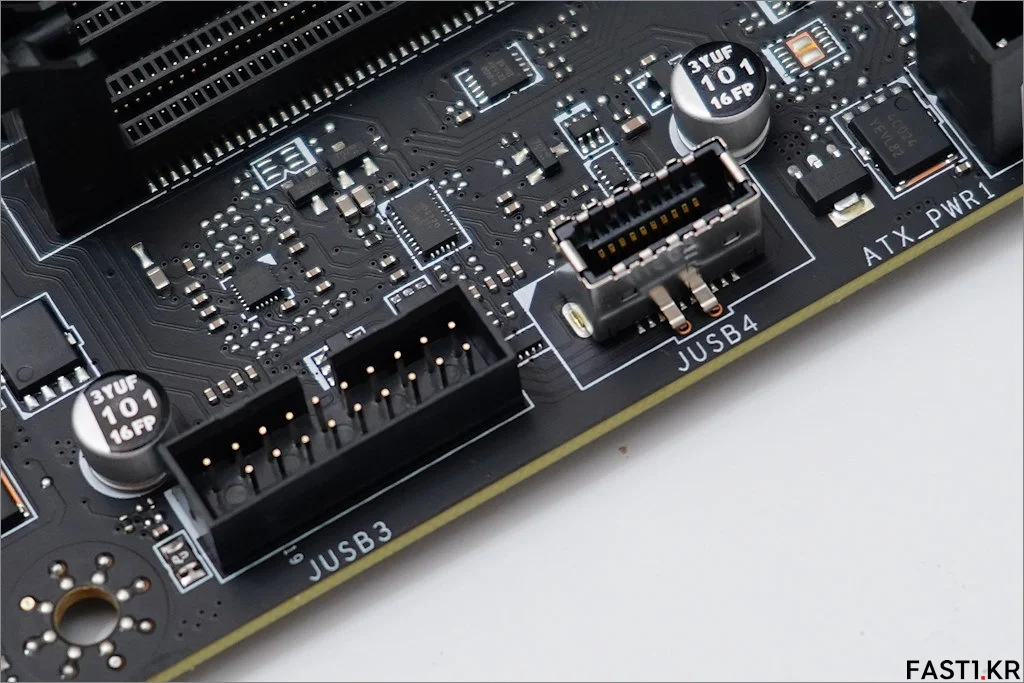

ATX 커넥터 아래에는 USB 3.2 Gen 1 5Gbps 커넥터와 Gen 2 타입-C 10Gbps 프론트 패널 커넥터가 위치하고 있습니다.

보급형 메인보드의 경우 타입-C 인터널 헤더를 제공하지 않는 경우도 있는데, B760M 박격포 II는 표준 형태의 USB 3.2 헤더 뿐만 아니라 최신 타입-C 헤더도 갖추고 있어 케이스의 프론트 패널과 높은 호환성을 지니고 있습니다.

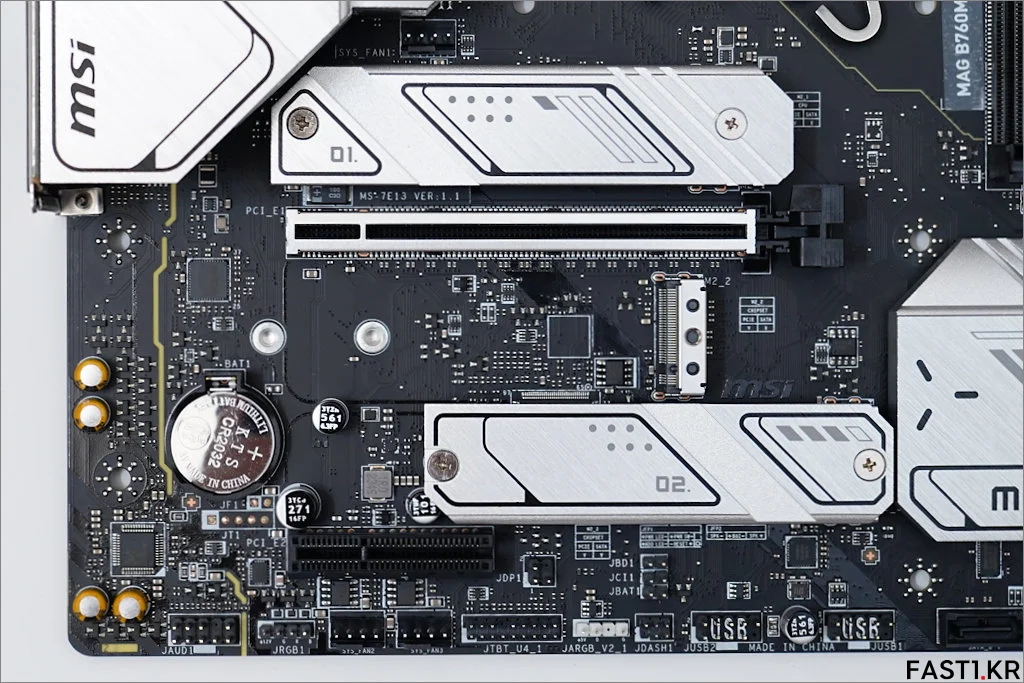

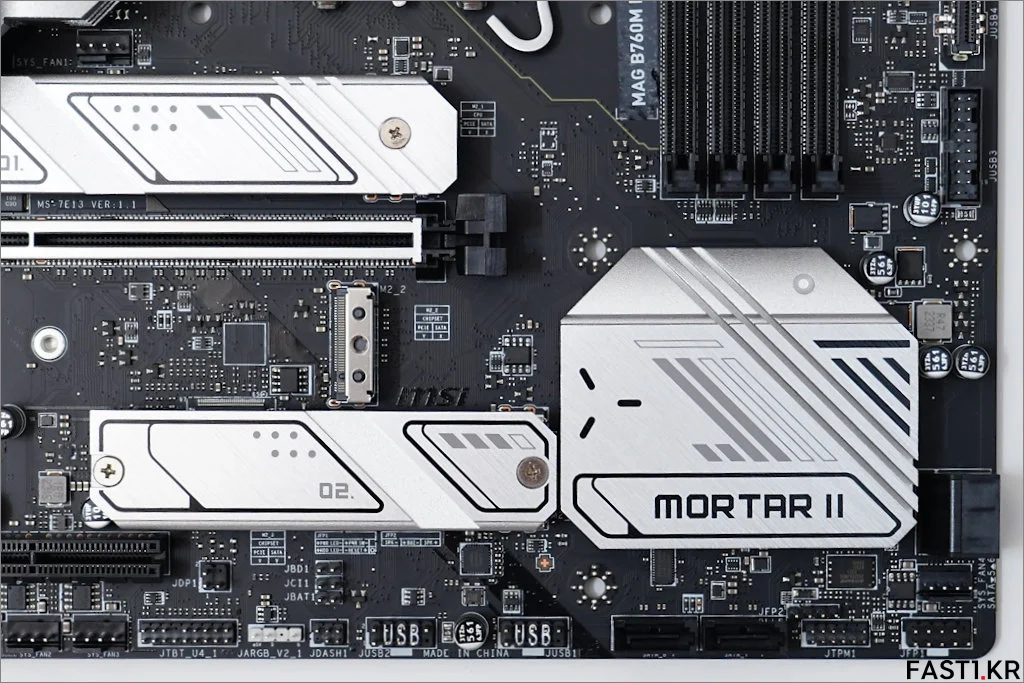

메인보드의 우측 하단으로 내려가면 확장 슬롯과 M.2 슬롯, 통합 랜/오디오 회로, 각종 커넥터 헤더들을 볼 수 있습니다.

MAG B760M 박격포 II는 PCI Express 5.0 규격을 지원하는 확장 슬롯과 PCIe 4.0 x4 규격의 M.2 슬롯을 총 3개 갖추고 있으며, M.2 슬롯 3개 중 2개에 대형 알루미늄 방열판인 M.2 실드 프로저 (M.2 Shield Frozr)가 적용되어 있습니다.

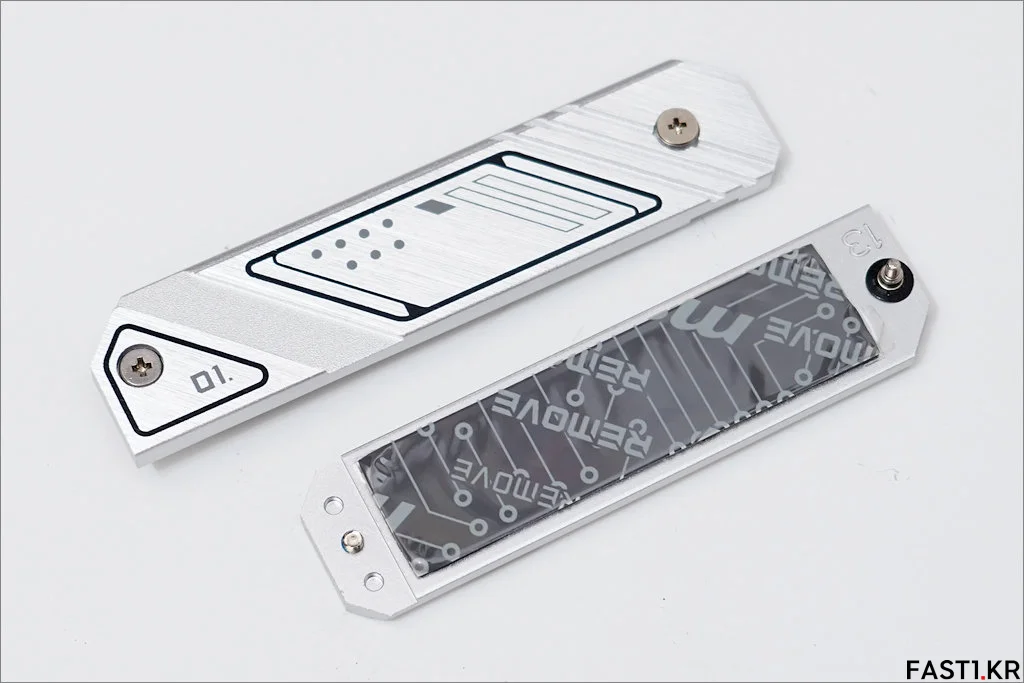

M.2 실드 프로저는 양쪽 볼트를 통해 고정되어 있는데, 상하단 각각에 번호 01, 02가 표기되어 있어 쉽게 구분이 가능합니다. 또한 EZ M.2 클립을 사용하면 M.2 SSD를 더욱 쉽게 장착, 탈착 가능합니다.

M.2 슬롯을 꽉 채우는 크기의 대형 방열판인 M.2 실드 프로저는 일반적으로 M.2 SSD에 함께 제공되는 번들 방열판보다 우수한 성능을 제공합니다. 다만, 상단만 냉각할 수 있는 단면 방식으로 양면 구조의 SSD 하단은 냉각할 수 없다는 아쉬움이 있습니다.

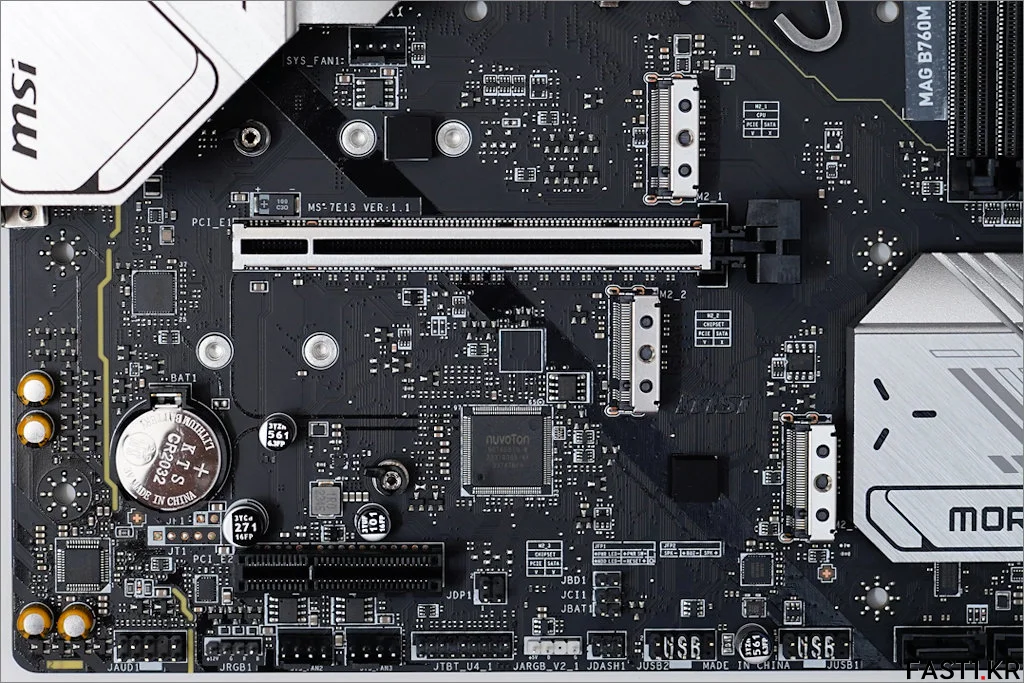

M.2 실드 프로저를 제거한 후의 모습입니다.

M.2 슬롯이 추가된 대신 PCI Express 확장 슬롯은 기존 박격포의 3개에서 1개가 줄어들어 총 2개가 제공되지만, 고성능 게이밍 그래픽 카드를 사용할 수 있는 슬롯이 사실상 1번 뿐이라는 것은 두 제품이 동일합니다.

상단에 위치한 1번 슬롯은 PCIe 스틸 아머 (PCIe Steel Armor) 적용으로 안정성과 내구성이 강화되어 있으며, PCI Express 5.0 x16 스펙으로 최신 고성능 그래픽 카드를 최대 대역폭으로 사용할 수 있습니다.

MAG B760M 박격포 II의 경우 Realtek ALC897 기반의 오디오 회로를 갖추고 있습니다.

이제는 표준에 가까워진 독립형 회로 설계부터 크로스토크를 방지하기 위한 좌/우 채널 분리 구조, 오디오 전용 커패시터, 스피커를 켜고 켤 때 발생하는 팝 노이즈를 줄이는 디팝 회로까지 보급형 보드로서는 부족함이 없는 구성입니다.

다만, 리얼텍 ALC1200 HD 오디오 코덱을 사용했던 인텔 600 시리즈와 다르게, 최신 제품임에도 리얼텍 ALC897로 스펙이 하향된 부분은 아쉽게 느껴질 수 밖에 없습니다.

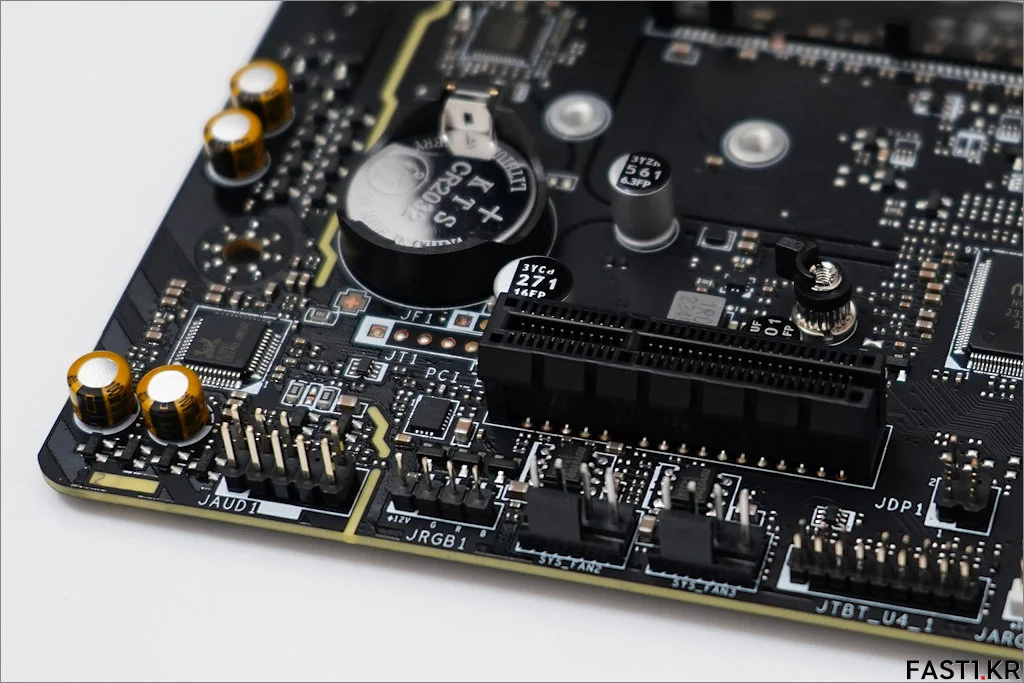

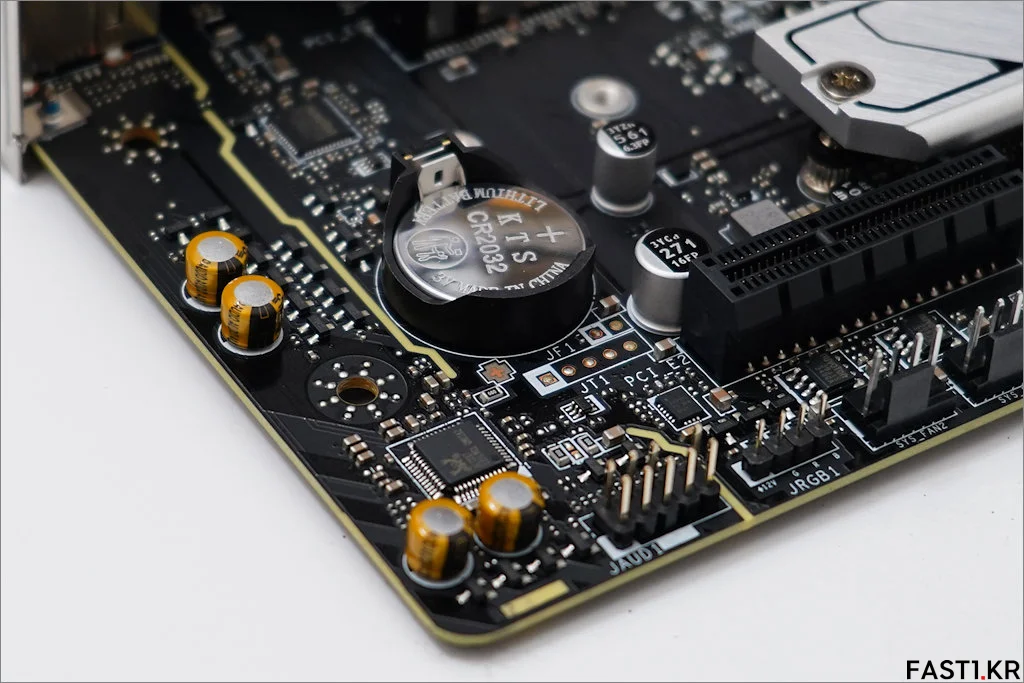

메인보드 최하단에는 프론트 패널 오디오 헤더, RGB LED 커넥터, 시스템 팬 커넥터 등 다양한 커넥터가 위치하고 있는 것을 볼 수 있습니다.

마지막으로 PCH 및 대형 방열판이 장착된 우측 하단부의 모습입니다.

PCH 방열판 주변으로 총 4개의 SATA 6Gb/s 커넥터를 볼 수 있습니다. 우측의 커넥터가 아래부터 위로 5번, 6번이며, 하단의 커넥터는 왼쪽에서부터 8번, 7번입니다. SATA 케이블은 데이터 손상을 방지하기 위해 심하게 휘어지거나, 꺾이지 않도록 주의해야 합니다.

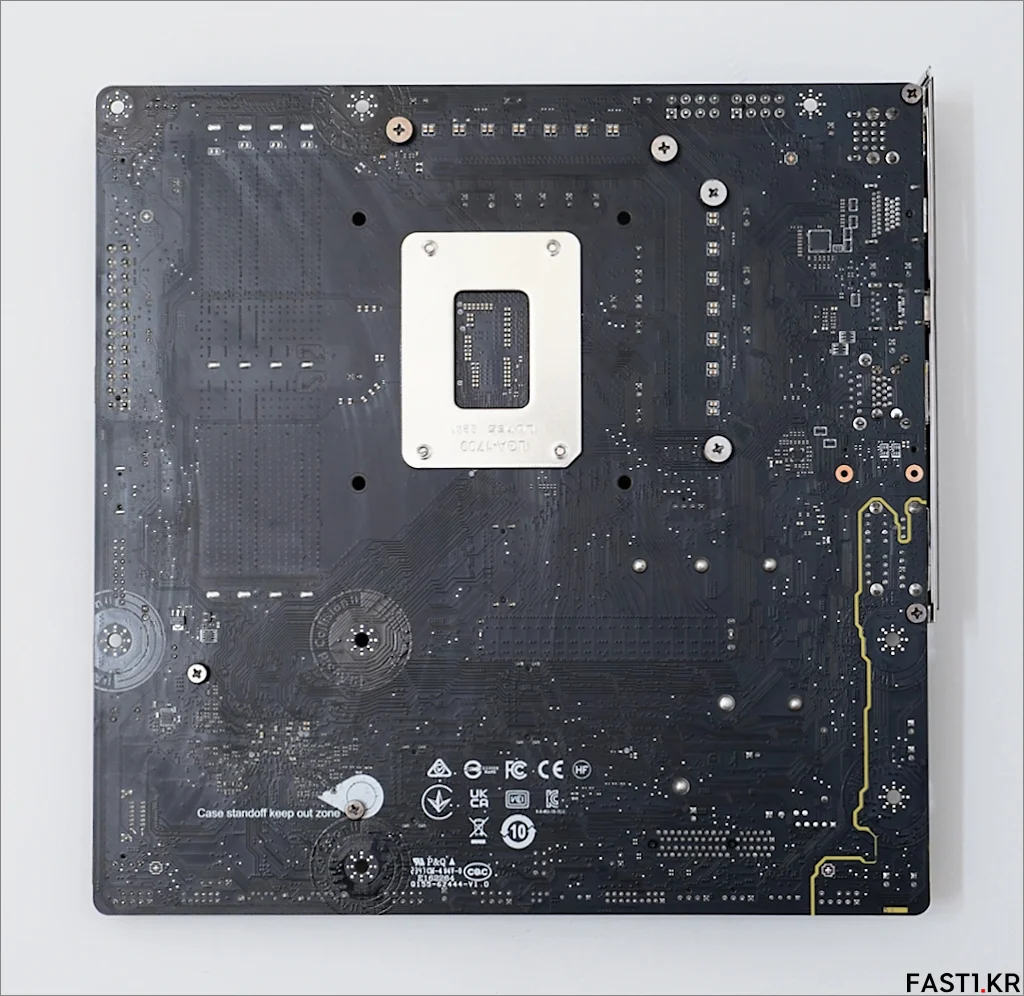

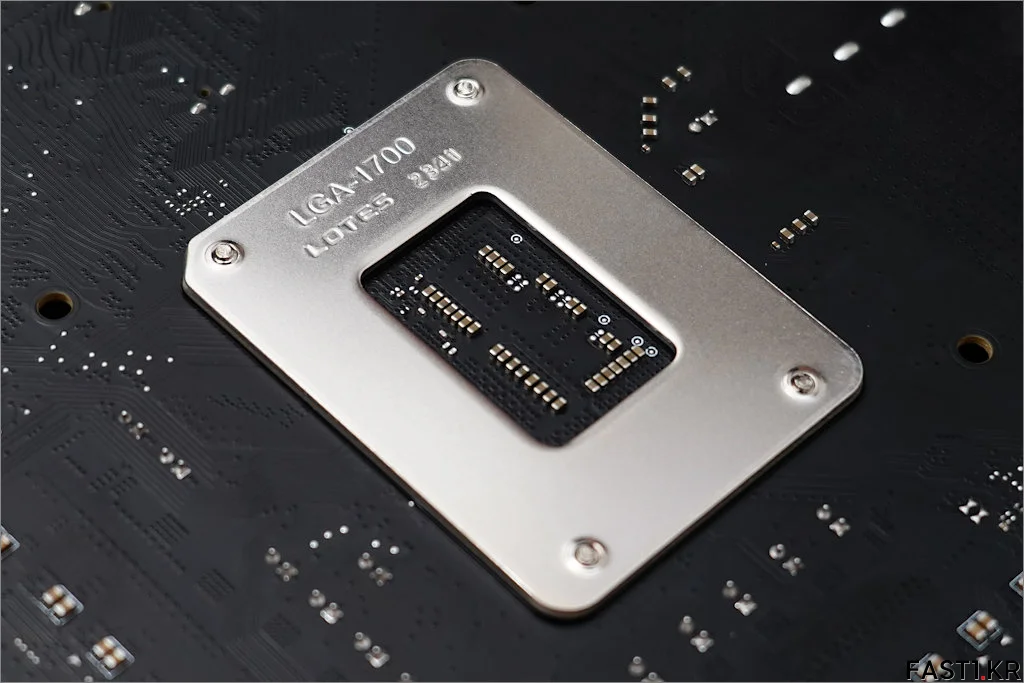

CPU 소켓으로는 보통 폭스콘 (Foxconn) 또는 로테스 (LOTES) 제품이 사용되는데, MAG B760M 박격포 II에는 로테스 (LOTES)의 소켓이 사용되었습니다. 현재 소켓과 관련 특별한 이슈는 없습니다.

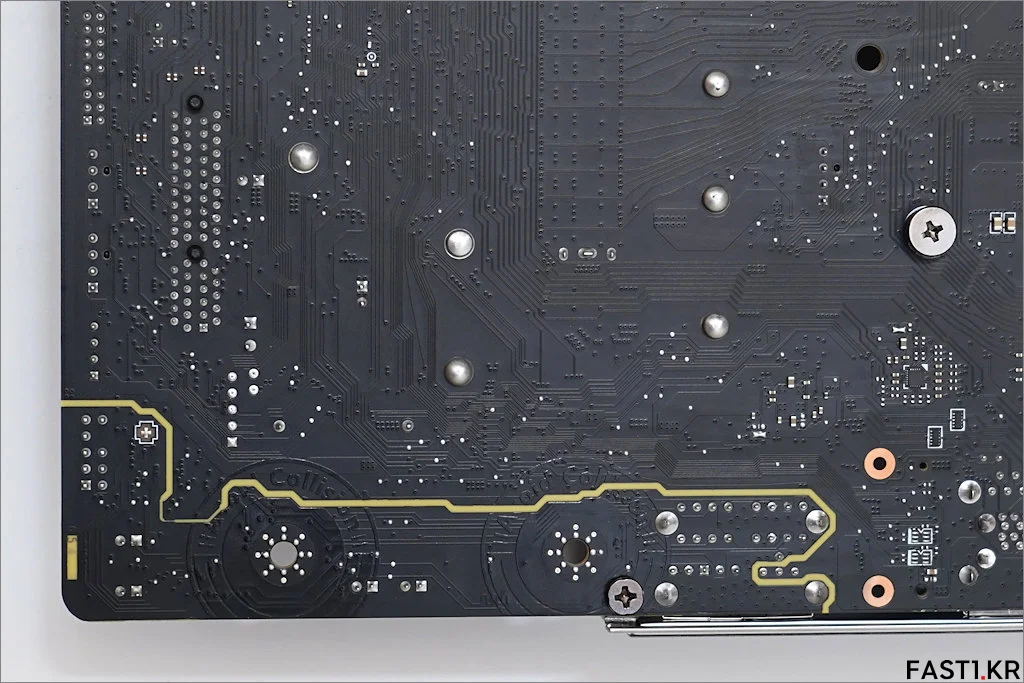

오디오 회로가 위치한 부분의 전면, 후면을 보면, 노이즈를 최소화 하기 위해 다른 회로와 가급적 떨어지도록 설계된 것을 육안으로 확인할 수 있습니다.

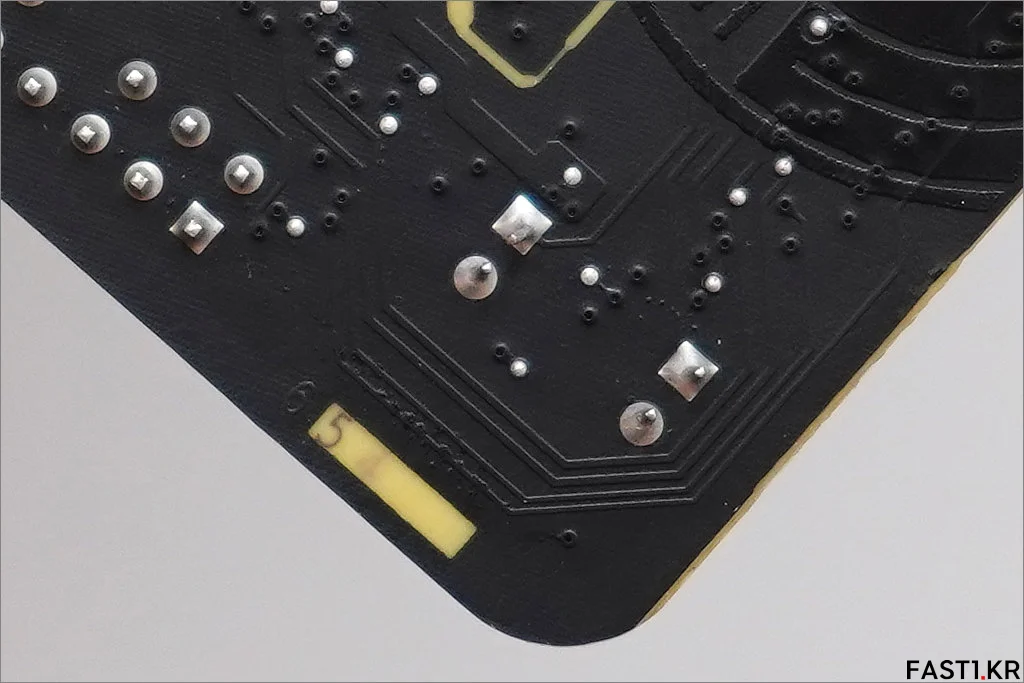

모서리 부분의 한 귀퉁이에는 PCB 레이어 (층) 수를 확인할 수 있게 레이어 표시가 되어 있습니다. MAG B760M 박격포 II는 사진에서 볼 수 있듯이 총 6 레이어, 2oz 구리 PCB가 사용되었습니다.

MSI MAG B760M 박격포 II: UEFI BIOS

MSI MAG B760M 박격포 II에는 기존 MSI 제품들과 동일하게 익숙하고 간편한 사용자 인터페이스를 제공하는 MSI 클릭 바이오스 5 (MSI Click BIOS 5)가 적용되어 있습니다.

따라서 기존 MSI 메인보드 사용자라면 마찬가지로 빠르게 적응이 가능하며, MSI 메인보드를 처음 접하는 사용자라도 잘 정리된 쉬운 그래픽 사용자 인터페이스를 통해 쉽고 간편하게 사용할 수 있습니다.

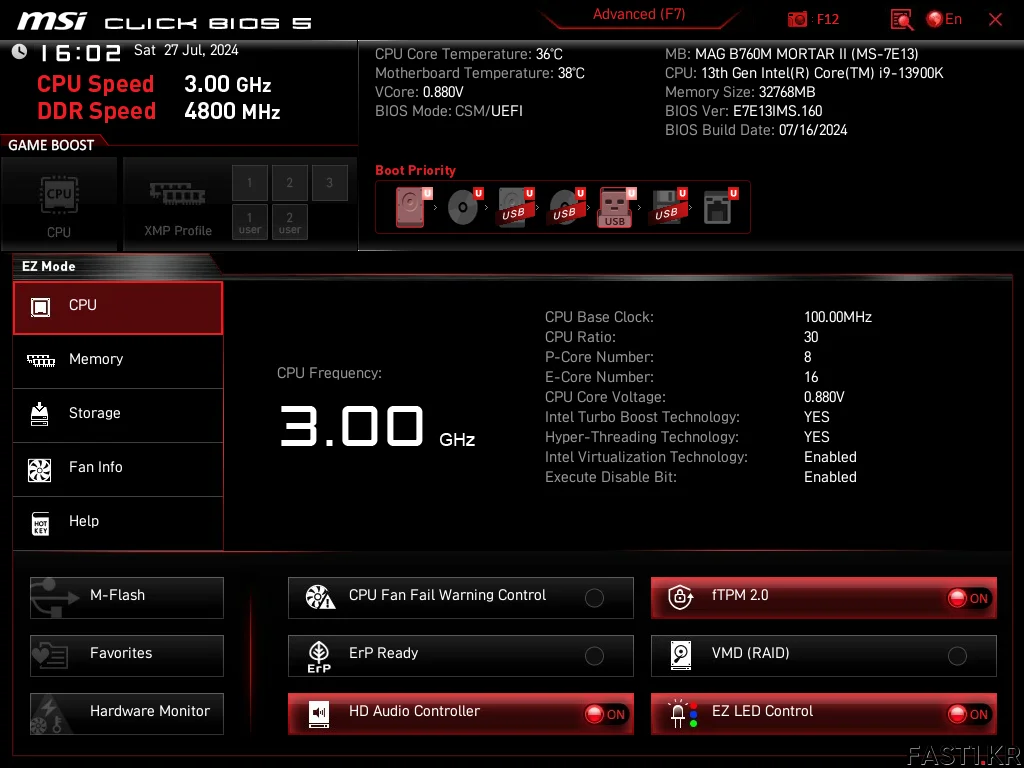

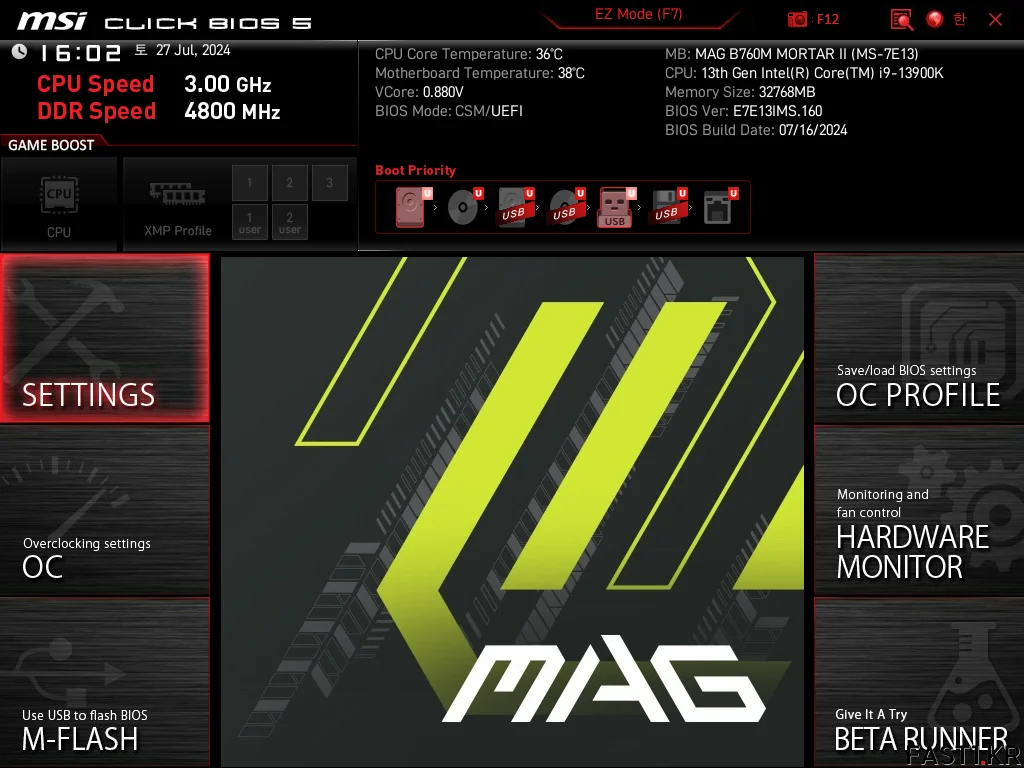

최초 포스팅/부팅 과정에서 키보드의 [DEL] 키를 눌러 클릭 BIOS 5의 초기 화면으로 진입하면 위와 같은 [EZ 모드] 인터페이스를 볼 수 있습니다.

[EZ 모드]에서 키보드의 [F7] 키를 누르면 위와 같은 전통적인 인터페이스의 [Advanced 모드]로 전환하여 보다 상세한 설정이 가능합니다.

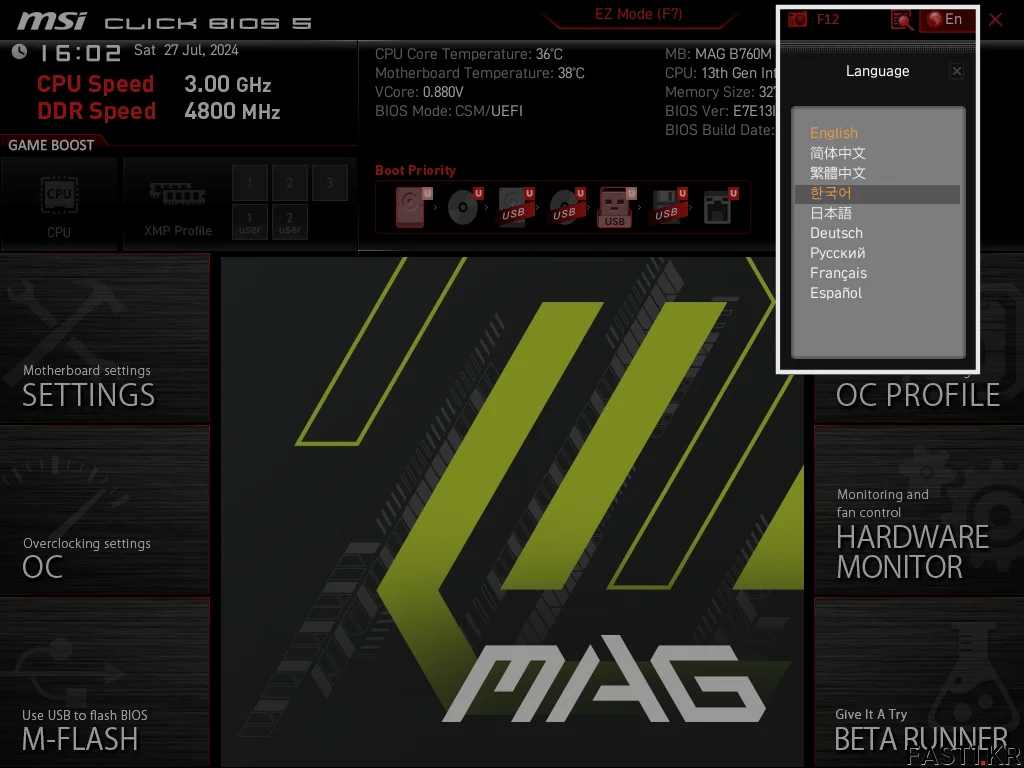

클릭 바이오스 5 사용자 인터페이스는 영어, 한국어를 포함한 다국어를 지원해 원하는 언어를 선택, 사용하면 됩니다.

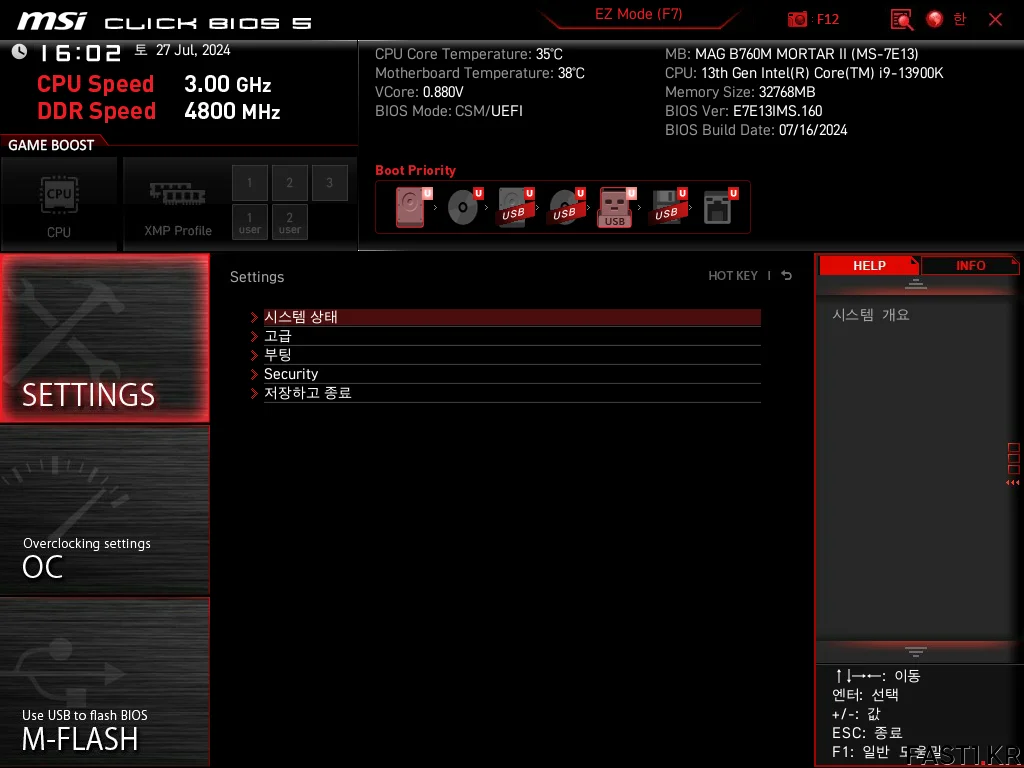

[세팅 (Settings)] 탭에서는 메인보드 기능과 관련된 모든 옵션을 조절할 수 있습니다.

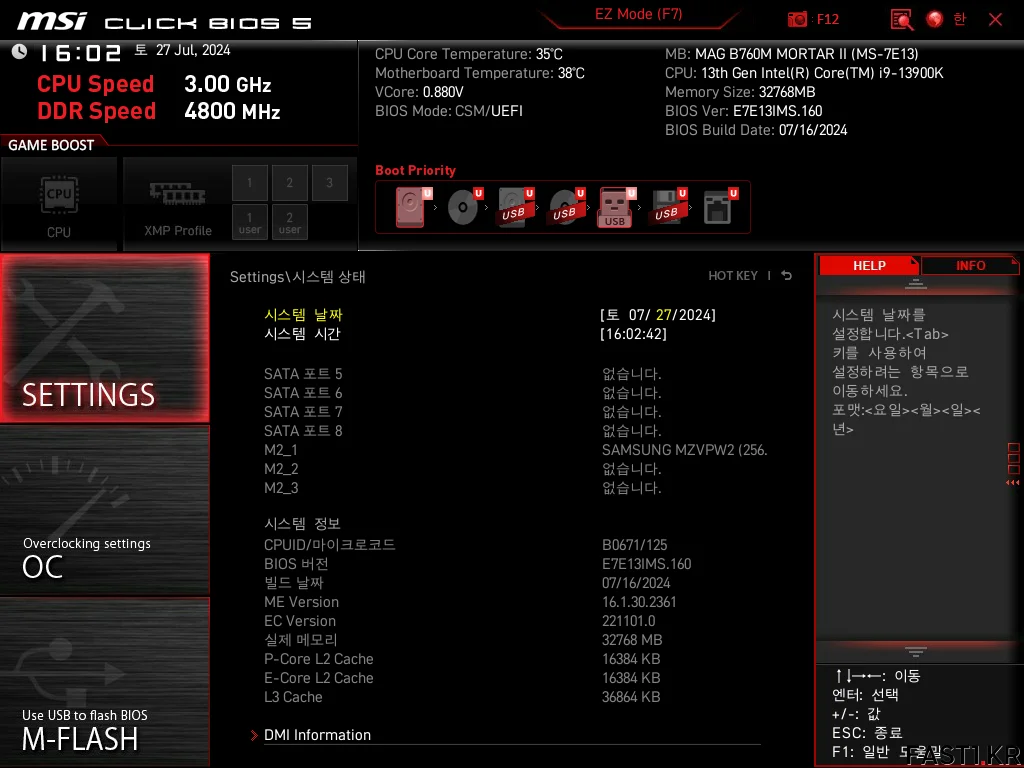

[시스템 상태] 메뉴에서는 간략한 시스템 정보를 확인할 수 있습니다.

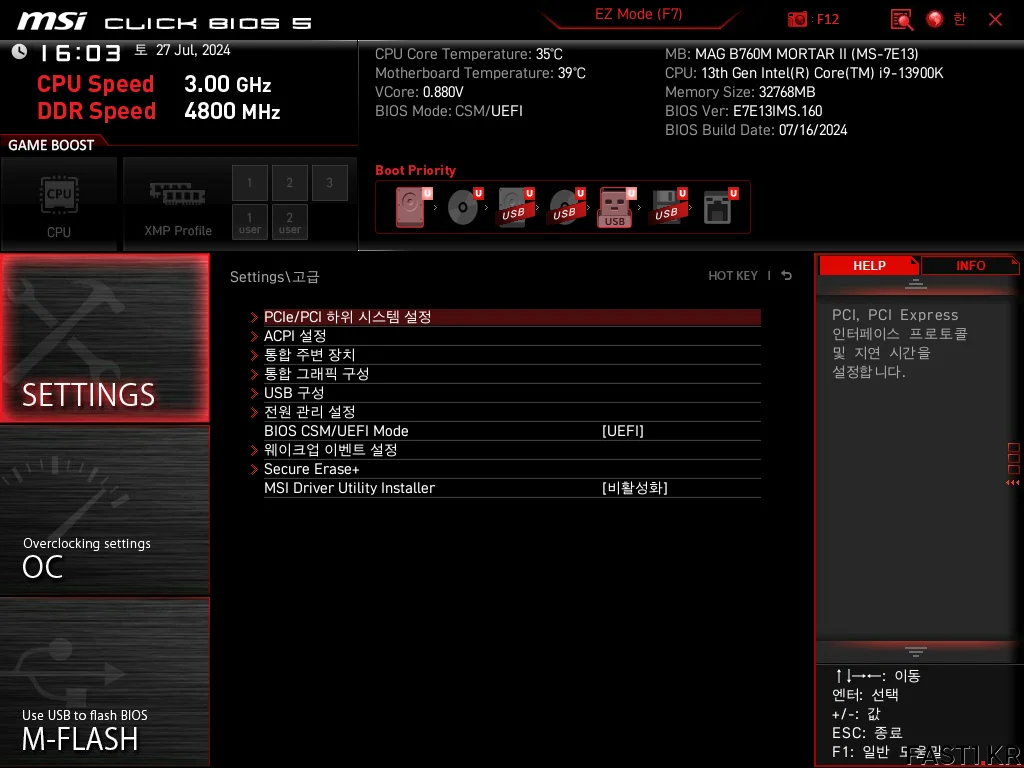

어드밴스트 (Advanced) 메뉴의 항목들입니다.

윈도우 10 이전의 OS를 사용하던 시기에는 호환성 문제로 인해 경우에 따라 레거시 모드 (CSM)의 사용을 추천드렸으나, 최신 그래픽 카드들은 대부분 VBIOS에 레거시 영역이 포함되지 않으며, 그 외에도 최신 하드웨어 및 OS의 기능 활용을 위해서도 UEFI 모드로 사용하는 것이 좋습니다.

가장 아래 MSI 드라이버 유틸리티 인스톨러 (MSI Driver Utility Installer)는 윈도우 10/11에 진입 후 드라이버 설치를 도와주는 앱을 실행하는 옵션입니다. 기본 값은 활성화이지만 제 경우 드라이버를 모두 수동으로 설치하는 것을 선호하기 때문에 항상 비활성화로 사용합니다.

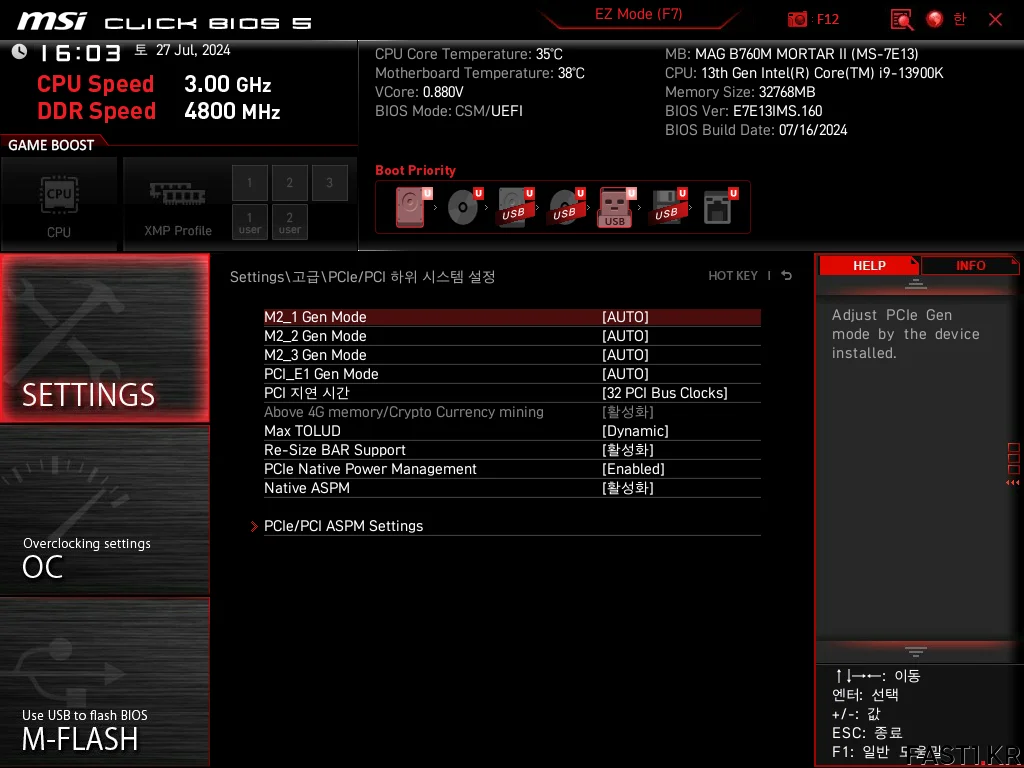

[PCIe/PCI 하위 시스템 설정] 메뉴에서는 M.2 모드, Resizable (Re-Size) BAR 지원, Resizable BAR 및 마이닝을 위한 4G 초과 디코딩 등의 옵션을 설정할 수 있습니다.

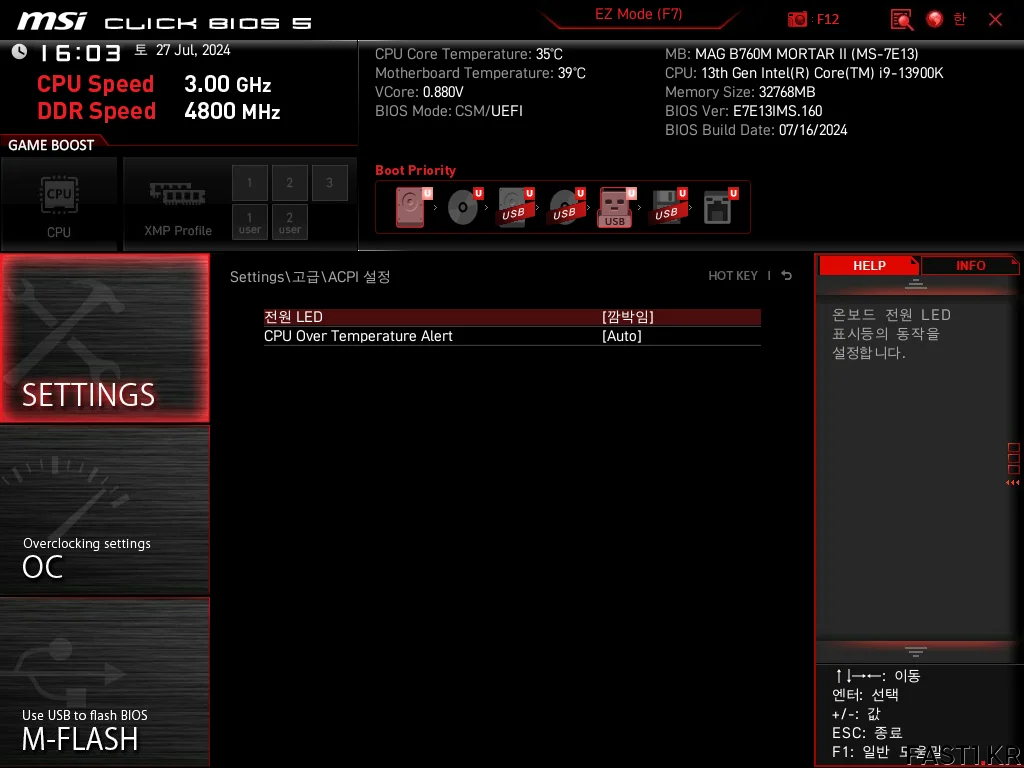

[ACPI 설정] 메뉴에서는 전원 LED 동작 및 CPU 온도 초과 경고를 설정할 수 있습니다.

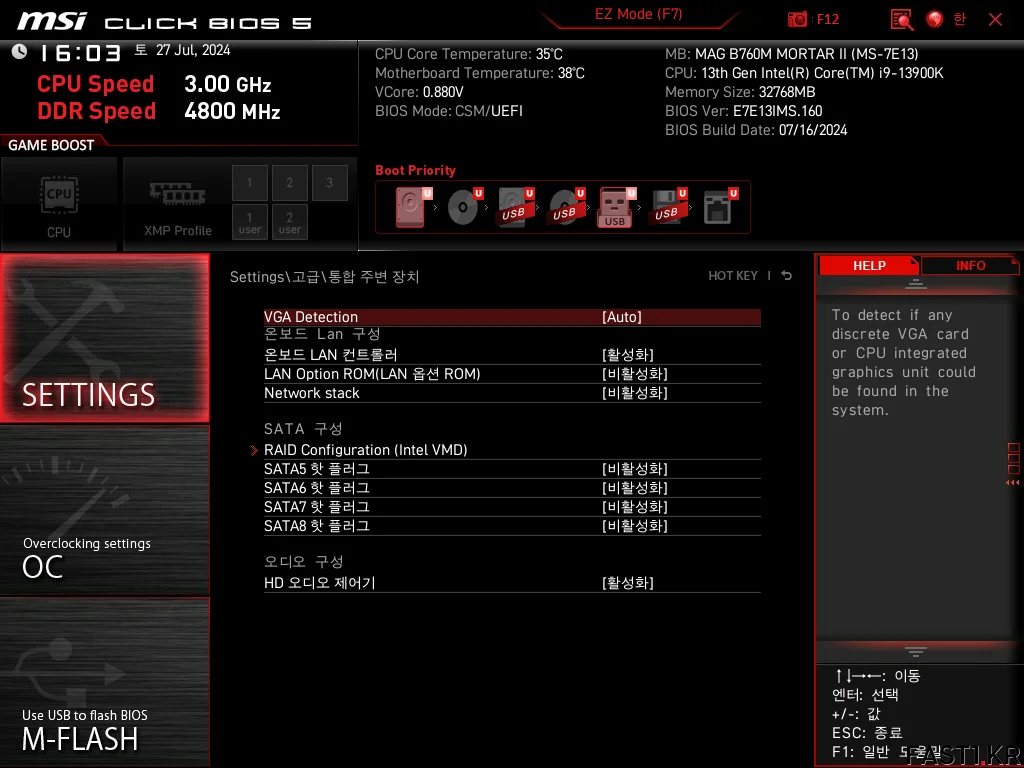

[통합 주변 장치 (Integrated Peripherals)] 메뉴입니다.

메인보드에 통합된 이더넷 컨트롤러와 와이파이, 블루투스 모듈의 사용 유무, RAID 구성 (인텔 VMD) 및 SATA 포트 핫 플러그 기능, 통합 오디오 컨트롤러 사용 유무 등을 각각 세부적으로 설정할 수 있습니다.

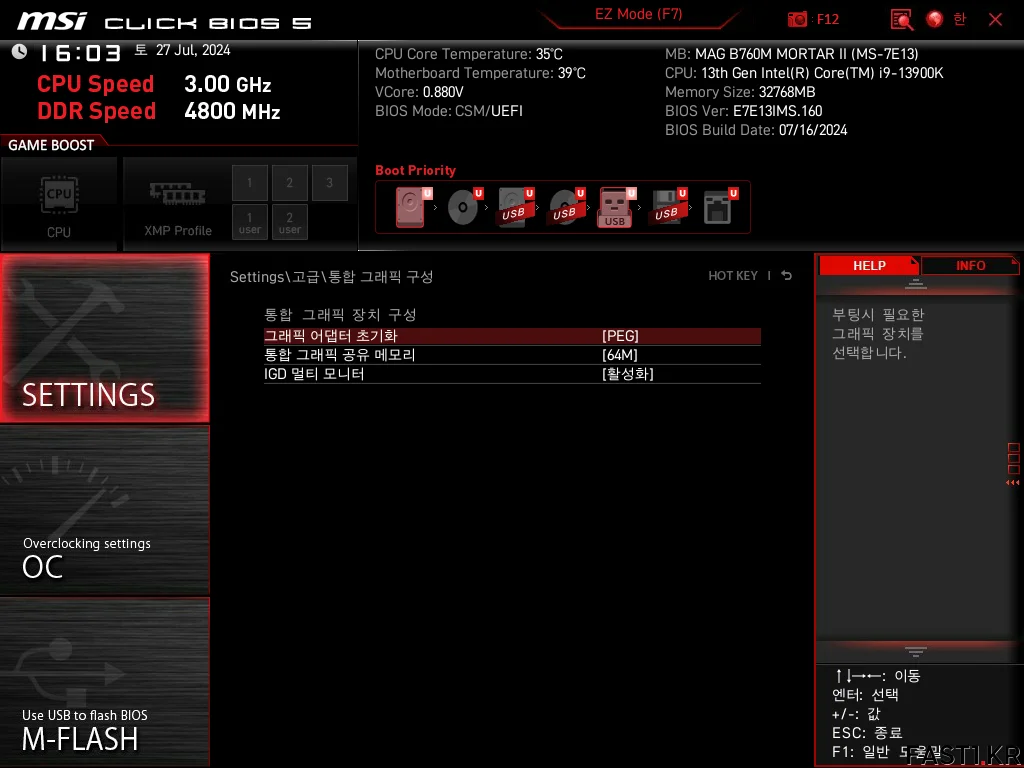

[통합 그래픽 구성] 메뉴의 모습입니다.

이 메뉴에서는 그래픽 기능 우선 순위, 통합 그래픽 공유 메모리 크기, 외장 그래픽 카드와 통합 그래픽 동시 사용 유무 등의 기능을 설정할 수 있습니다. MAG B760M 박격포 II는 디스플레이포트 및 HDMI 포트를 모두 내장해 최대 4K@60Hz 해상도까지 출력이 가능합니다.

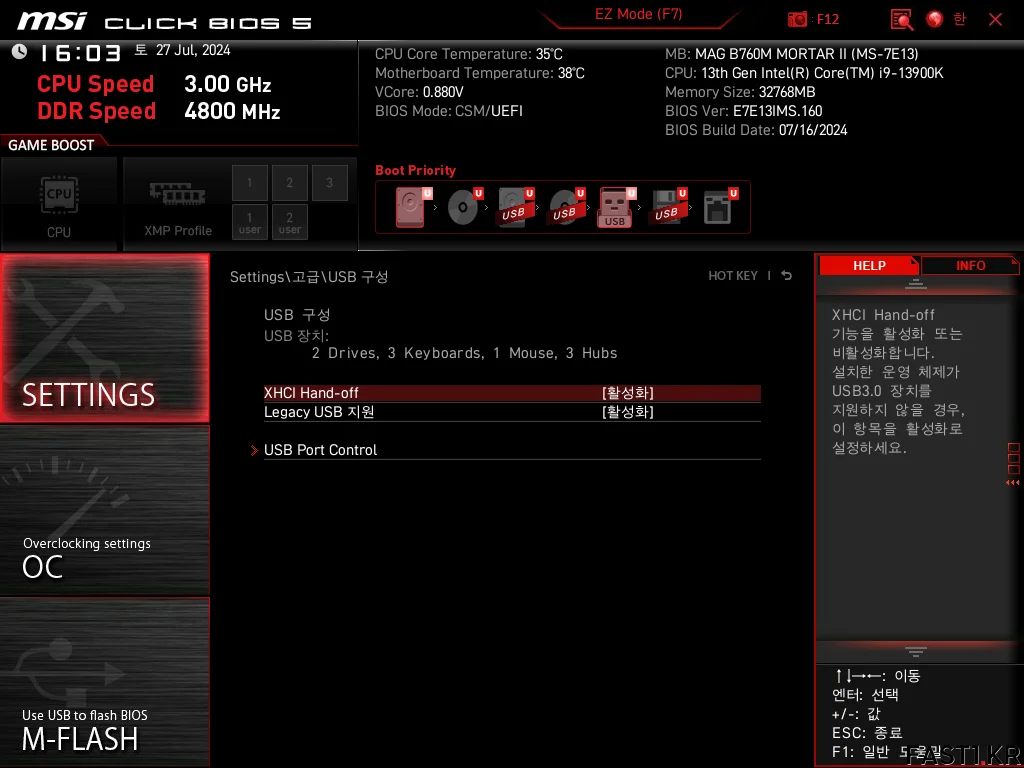

[USB 구성] 메뉴의 모습입니다.

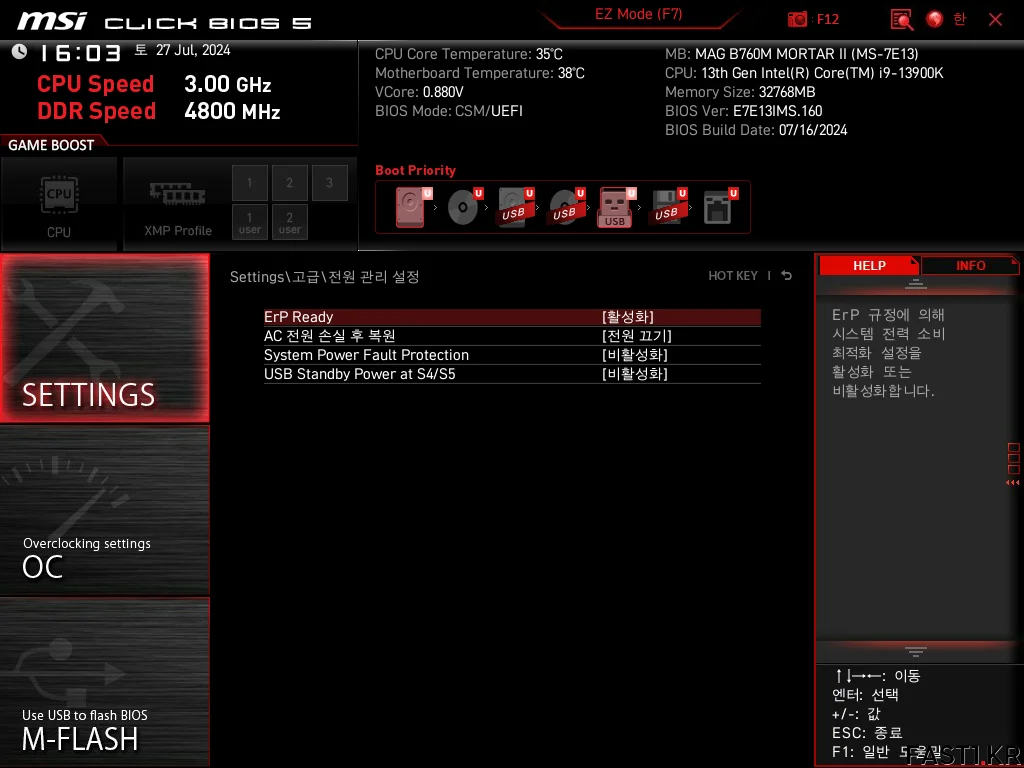

[전원 관리 설정] 메뉴입니다.

ErP 레디 기능을 사용할 경우 시스템 종료 후 대기 전력이나 절전 모드 등에서 낭비되는 전력 소모를 최소화할 수 있습니다. 다만, ErP 레디 기능을 활성화하면 시스템 종료 후 전원이 완전 차단되기에, 시스템 종료 후 USB 포트를 이용한 충전 등은 불가능해집니다.

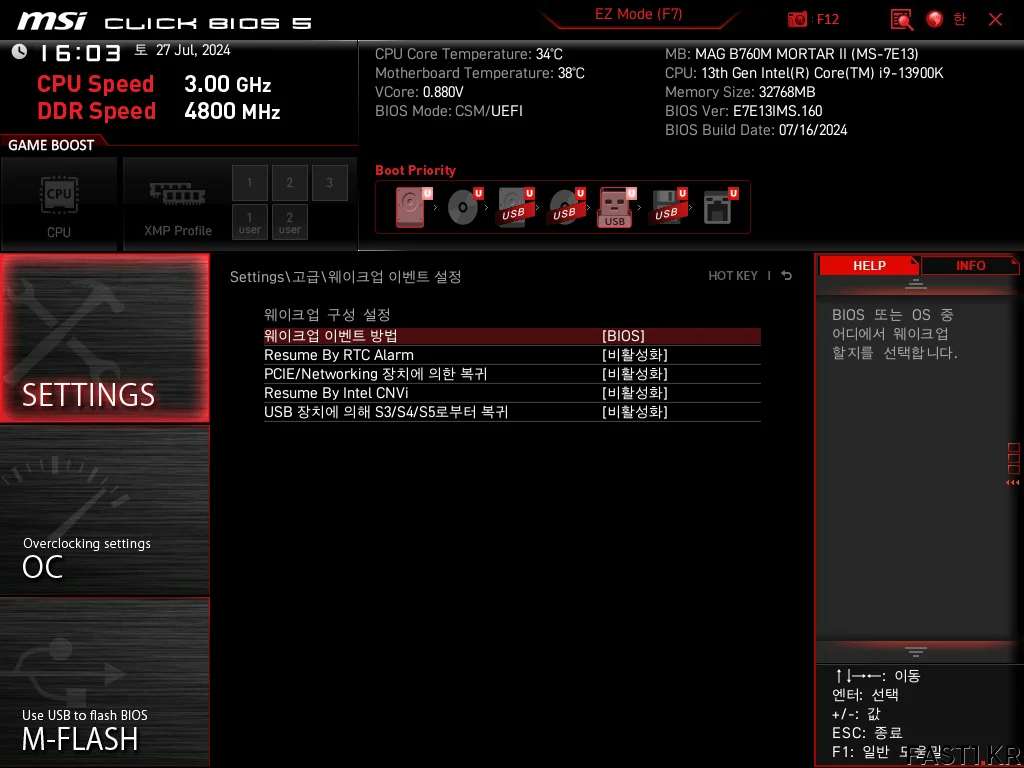

[웨이크업 이벤트 설정] 메뉴입니다.

RTC 알람, PCI-E 및 네트워킹 기기, USB 기기 등을 통한 시스템 깨우기 설정이 가능합니다.

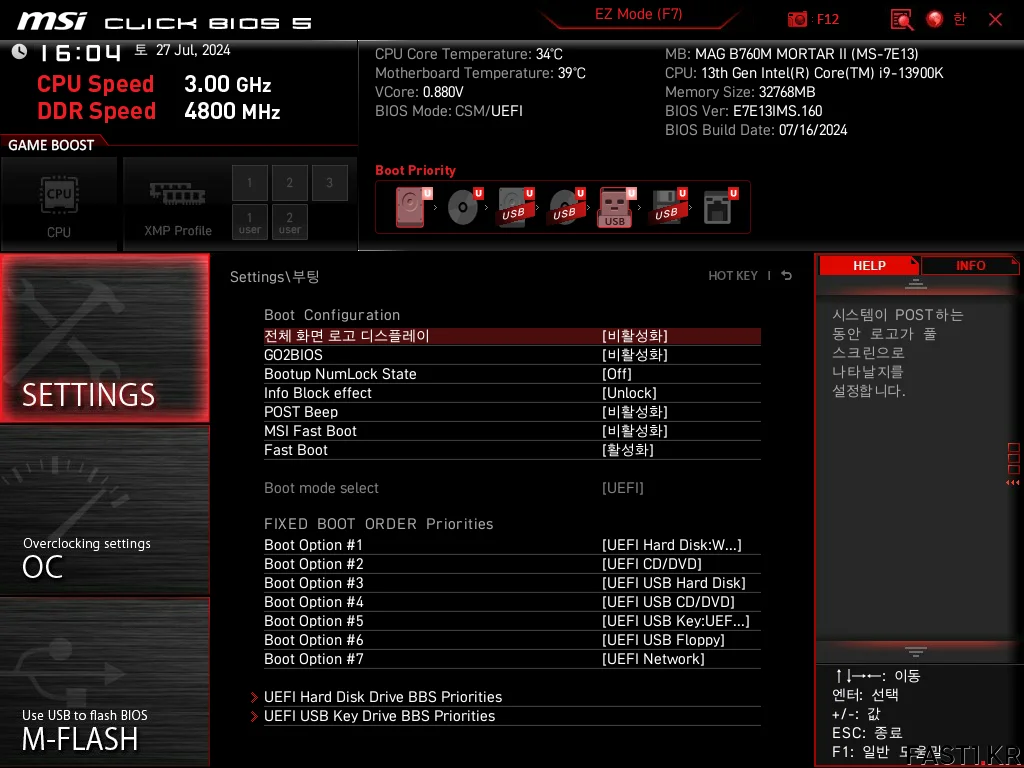

[부팅] 메뉴입니다.

부팅 시 전체화면 로고를 출력할지, 넘버락 키를 사용할지, 비프음을 출력할지, 패스트 부트 기능을 사용할지 등의 옵션을 설정할 수 있습니다.

MSI Fast Boot는 POST가 가장 빠르긴 하지만 그 과정에서 USB, PS/2, SATA 장치의 초기화를 생략하므로, 운영체제에서 드라이버를 로드할 때까지 해당 기기를 사용할 수 없게 됩니다. 따라서 편의를 고려해 일반 Fast Boot까지만 사용하는 것을 권장합니다.

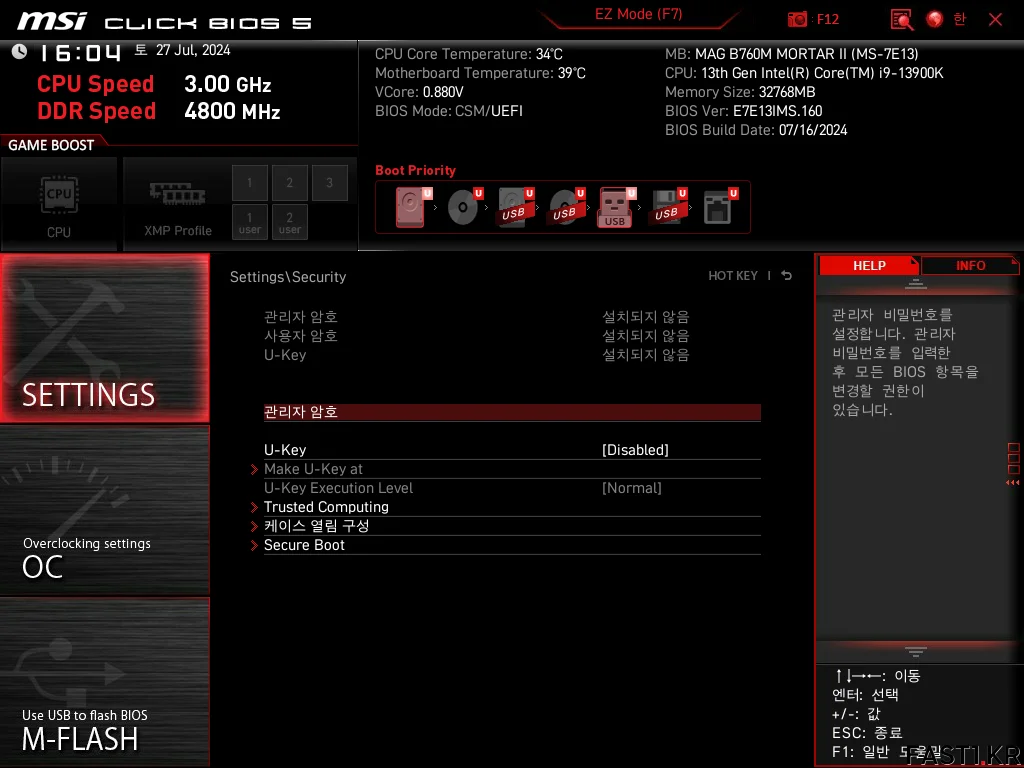

[보안] 메뉴의 모습입니다.

트러스티드 컴퓨팅, 케이스 열림 구성, 시큐어 부트 등을 설정할 수 있습니다.

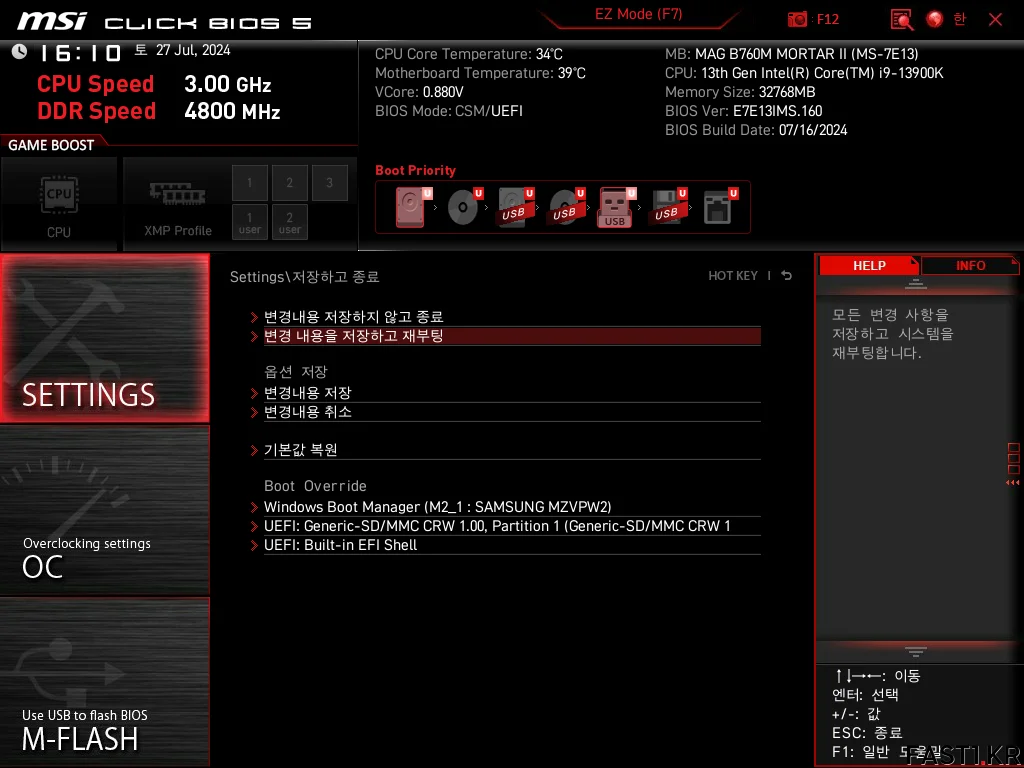

[저장 및 종료] 메뉴입니다.

BIOS 설정 내용을 저장하고 종료, 재부팅할 수 있으며, 시스템에 연결된 USB 등 다른 장치로 부팅을 원하는 경우 해당 장치로 부트 오버라이드가 가능합니다.

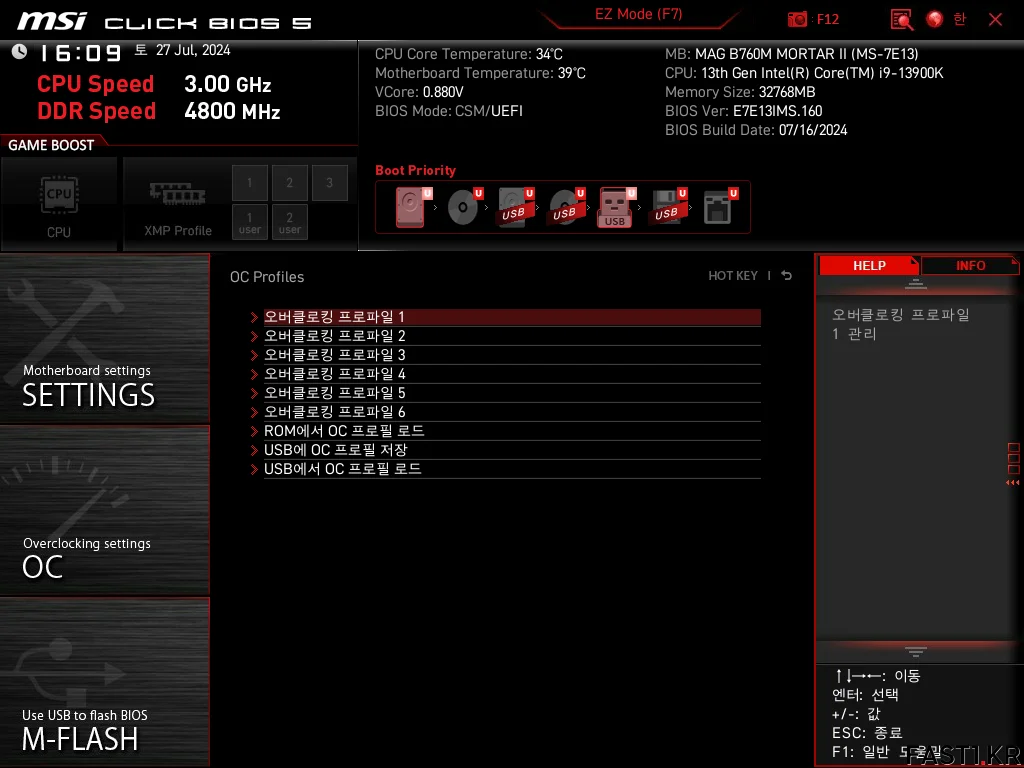

[OC 프러파일 (OC Profiles)] 탭에서는 UEFI BIOS 설정을 저장하고 불러올 수 있습니다.

이 때, 사용 중인 UEFI BIOS와 업데이트 할 UEFI BIOS의 버전이 다른 경우, 저장한 설정 값이 서로 호환되지 않으므로 바이오스 업데이트 시 주의가 필요합니다.

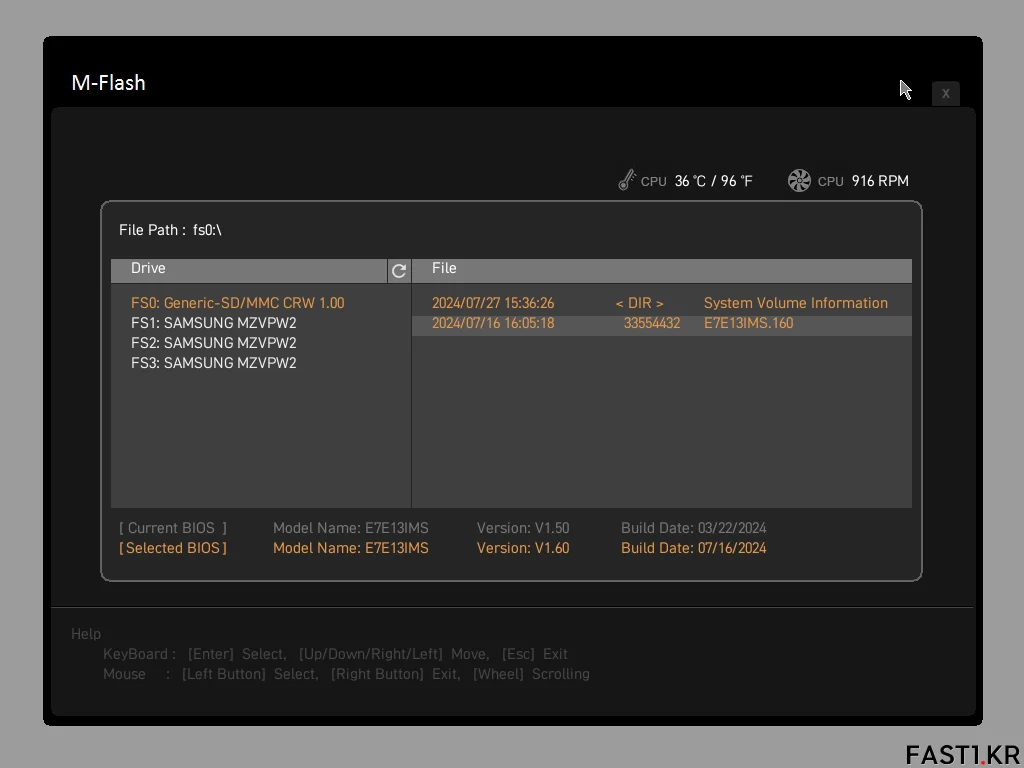

[M-Flash] 메뉴를 이용해 빠르고 안정적인 BIOS 업데이트가 가능합니다.

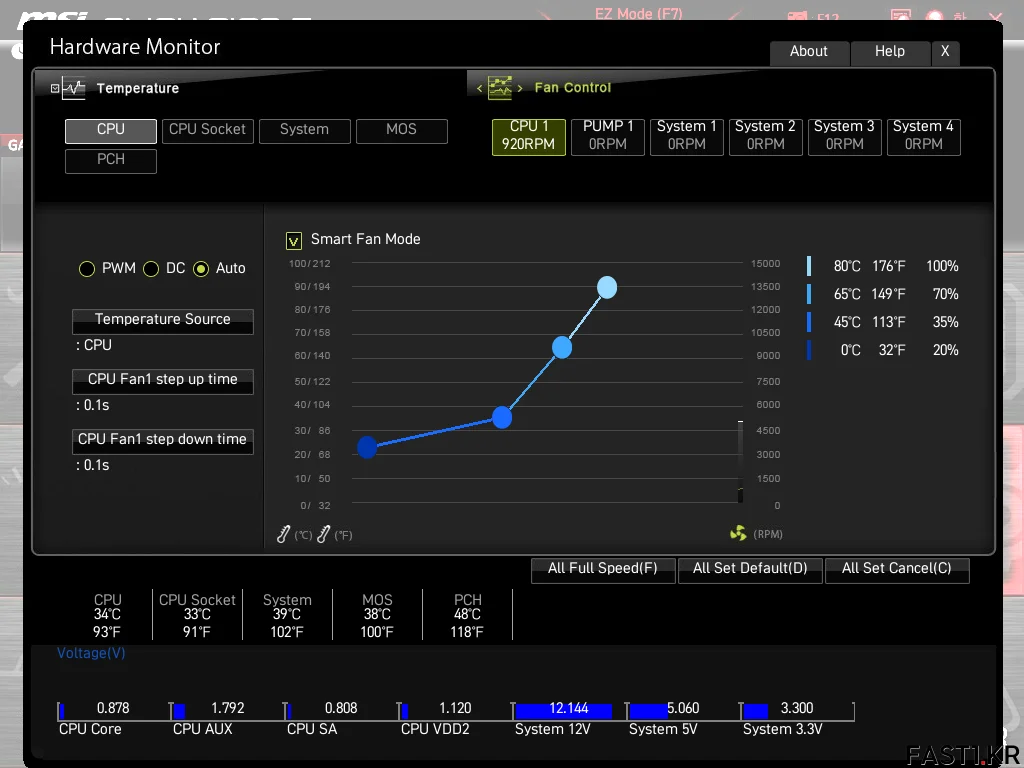

[하드웨어 모니터 (Hardware Monitor)] 탭에서는 장치들의 온도를 확인하고, 각종 팬 속도 제어를 할 수 있습니다.

스마트 팬 컨트롤의 경우 PWM, DC, Auto의 3가지 옵션이 있으며, 4핀 PWM 방식의 팬 또는 워터 펌프는 PWM으로 설정하고, 3핀 DC 방식의 팬 또는 워터 펌프는 DC로 설정한 다음 온도에 따라 적당한 회전 수가 되도록 조절하면 됩니다.

MSI MAG B760M 박격포 II: 언더볼팅/오버클러킹

13세대, 14세대 인텔 코어 프로세서는 12세대의 리프레시 모델로 기본적인 베이스에 큰 변화는 없지만, 코어 수가 증가하고 동작 클럭이 상당히 향상되어 성능 뿐만 아니라 소비 전력도 크게 증가하였습니다.

CPU 오버클러킹 시에는 이런 특성을 생각해서 진행해야 하며 기본 터보 부스트 클럭이 상당히 높게 설정되었기 때문에, 개인적으로는 무리한 오버클러킹을 시도하는 것보다는 전압 조절과 전력 제한을 이용해 소비 전력을 낮추는 형태로 효율적 사용을 고려하는 것을 추천하고 싶습니다.

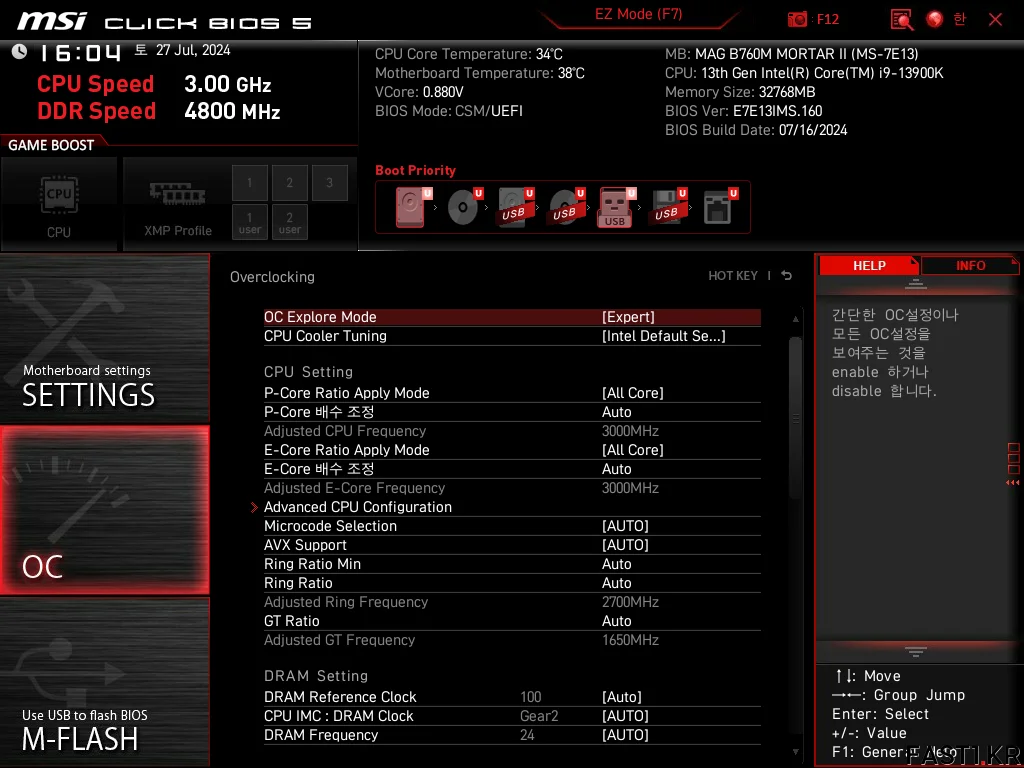

오버클러킹, 언더볼팅은 바이오스의 [OC] 탭에서 진행하는데, 오버클러킹 메뉴에서 먼저 [OC Explore Mode]를 [Expert]로 변경해 모든 옵션을 활성화합니다. (최신 제품에서는 기본값이 Expert로 변경되어 직접 활성화하지 않아도 됩니다.)

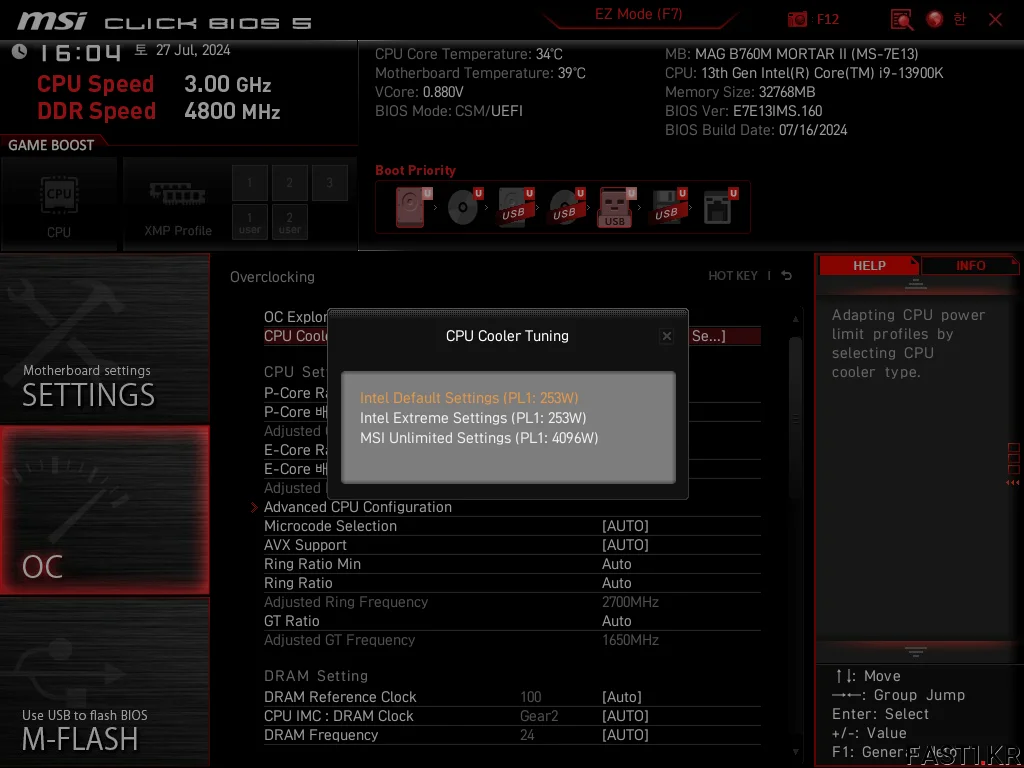

13/14세대 고성능 프로세서의 안정성 관련 이슈가 발생하면서, 인텔의 지침에 따라 MSI 메인보드도 CPU 쿨러 튜닝 부분이 기존과 다르게 변경되었습니다.

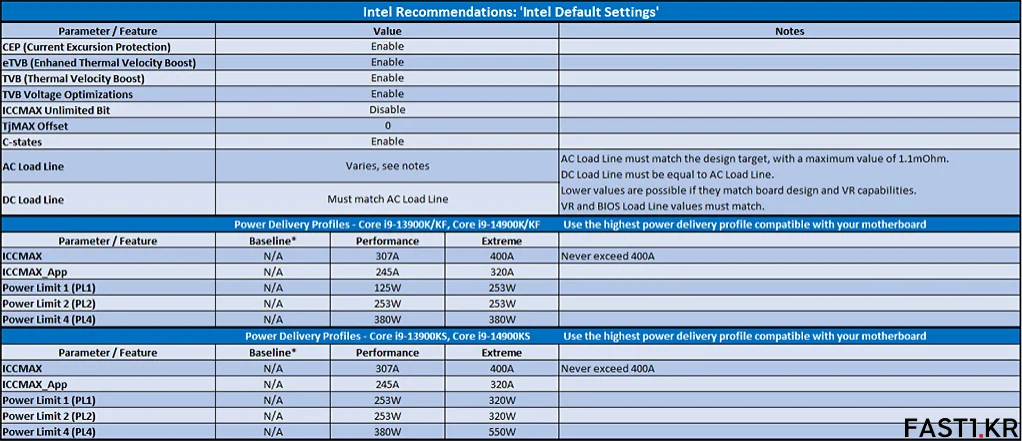

새로운 CPU 쿨러 튜닝 옵션은 인텔 디폴트 세팅 (PL1: 125W, PL2: 253W), 인텔 익스트림 세팅 (PL1: 253W, PL2 253W) 그리고 오버클러킹을 위한 MSI 무제한 세팅 (PL: 4096W)의 3가지가 제공되며 필요에 따라 선택할 수 있습니다.

최대한의 안정성이 우선이라면 인텔 디폴트 세팅을, 충분한 쿨링 환경이 준비되었고 최대한의 오버클러킹이 목표라면 MSI 무제한 설정을 선택하면 됩니다.

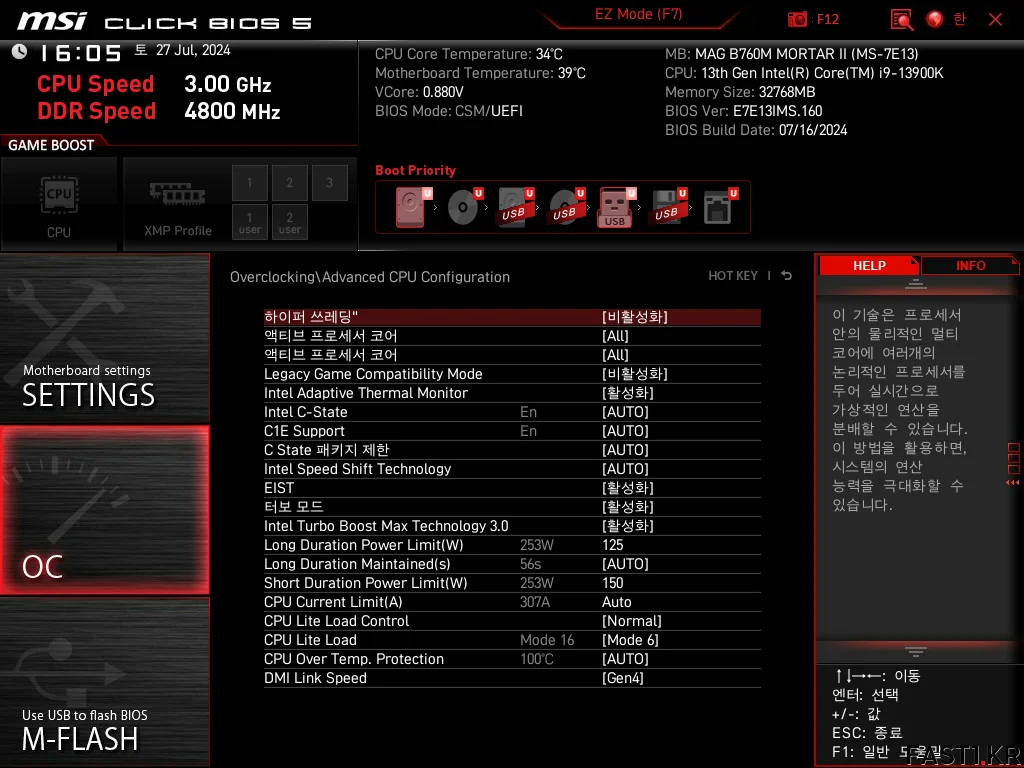

[Advanced CPU Configuration] 메뉴에서는 CPU 동작과 관련된 고급 설정이 가능합니다.

12세대 이후의 인텔 코어 프로세서에서는 P-코어 및 E-코어 관련 설정이 추가되었으며, 여전히 C-State, C1E와 같은 절전 기능, 터보 부스트 기능의 설정도 가능합니다. 또한 파워 리미트 (전력 제한) 기능은 최신 CPU를 활용, 오버클러킹 할 때 가장 핵심적인 요소 중 하나입니다.

파워 리미트는 프로세서가 설정 값을 초과해서 동작할 경우 클럭을 낮춰 소비전력과 발열을 감소시키는데 사용됩니다. 따라서 최상의 쿨링 환경에서 진행되는 성능 위주의 오버클러킹 시에는 이 옵션을 최대치로 풀어주는 것이 권장됩니다. 반면 발열과 전력 효율을 중시하는 사용자라면 이를 낮춰 CPU를 보다 효율적으로 사용할 수 있습니다.

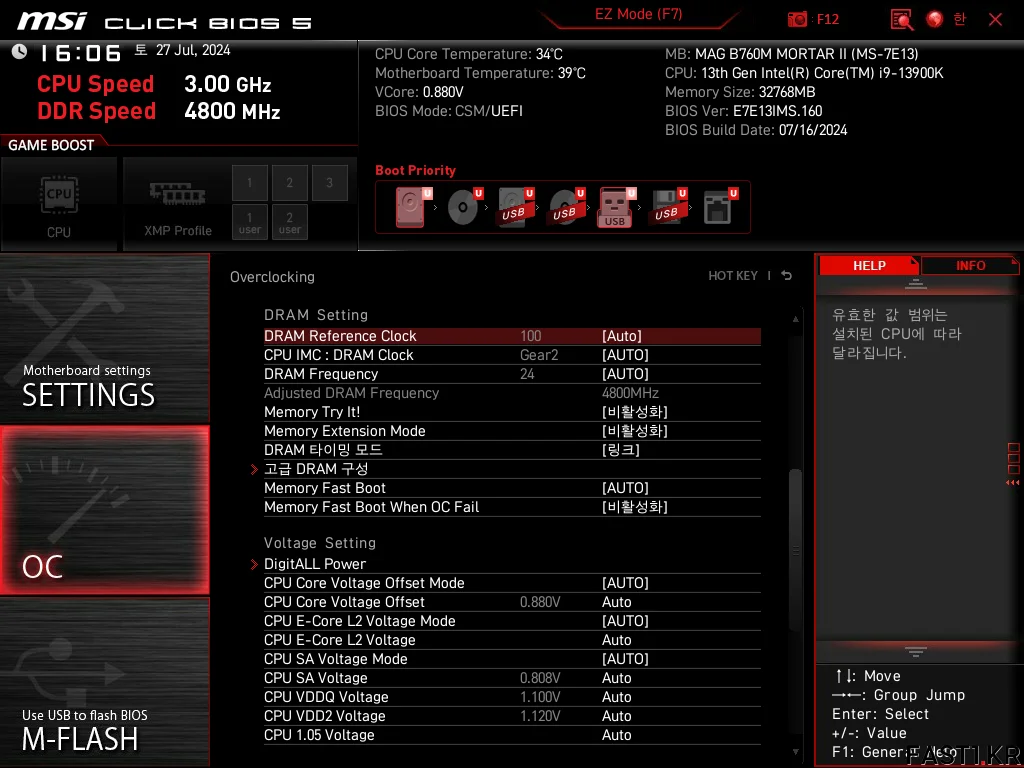

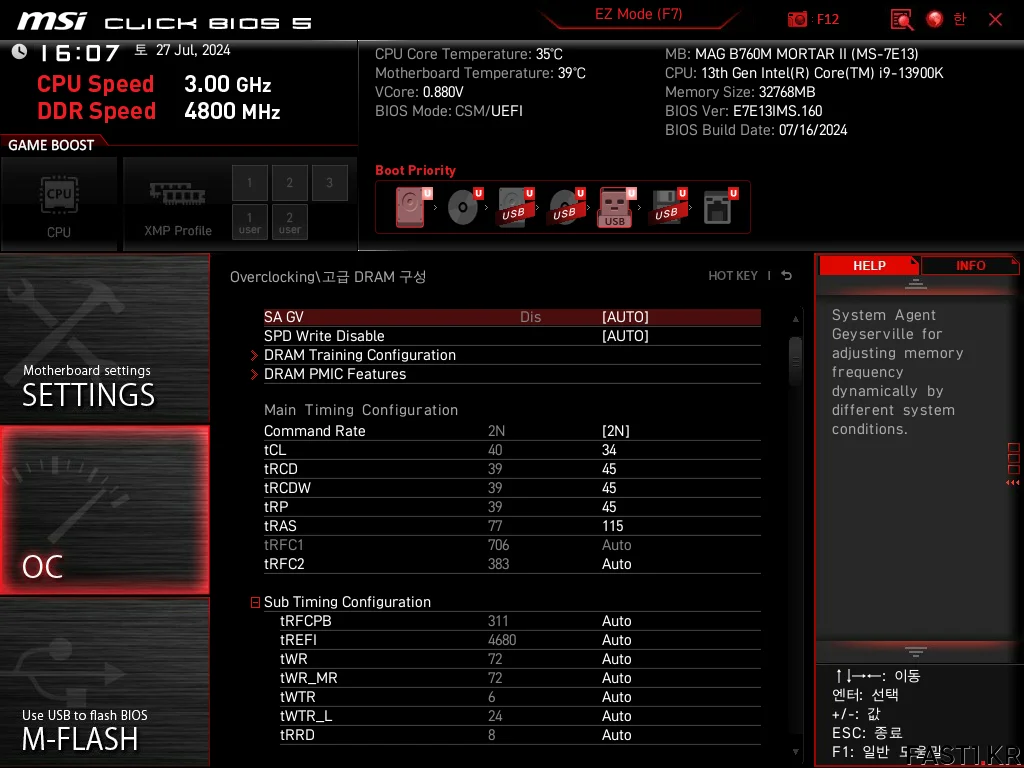

12세대, 13세대 그리고 14세대 인텔 코어 프로세서는 하위 호환성을 위해 DDR4, DDR5 메모리 컨트롤러를 모두 갖추고 있습니다. 메모리 스피드 설정에서 가장 뒤에 있는 G2, G4와 같은 표기는 기어 (Gear, 컨트롤러와 메모리 클럭의 비율: 1:1/1:2/1:4)를 의미합니다.

DDR4 메모리의 경우 기존과 마찬가지로 컨트롤러의 클럭과 메모리 클럭을 1:1로 맞춘 기어1 모드와, 1:2로 맞춘 기어2 모드를 지원합니다. 예를 들어 DDR4-3600이라고 할 때 기어1 모드에서는 메모리 컨트롤러 클럭과 메모리 클럭이 1800MHz로 동일하지만, 기어2 모드에서는 메모리 클럭은 1800MHz인데 메모리 컨트롤러 클럭이 1/2인 900MHz로 동작하게 됩니다.

DDR5 메모리는 여기에서 더욱 높은 대역폭의 메모리 지원을 위해 기어1 모드, 기어2 모드에 이어 컨트롤러 클럭과 메모리 클럭이 1:4 비율인 기어4 모드 지원이 추가되었습니다. 11세대의 경우 DDR4 기어 1 모드 기준 국민 오버클러킹이 DDR4-3600~3733이었다면, 12세대 이후 DDR5 메모리에서는 최상의 환경을 갖추었다면 DDR5-8000 이상도 노려볼 수 있습니다.

MSI는 메모리 트라이 잇! (Memory Try It!)이라는 프리셋 기반의 간편한 메모리 오버클러킹 기능을 제공합니다.

메모리 트라이 잇은 XMP와 마찬가지로 바이오스에 미리 메모리 프러파일을 기록해둔 것인데, 시중의 XMP와 비슷한 값들이 지정되어 있으며 XMP를 지원하지 않는 일반 메모리에서도 사용이 가능합니다. 따라서 초심자들은 이를 이용해 보다 쉽게 메모리 오버클러킹이 가능합니다.

다만, DDR5의 경우 하이닉스 A-다이를 사용한 오버클러킹용 메모리가 아니라면 오버클러킹 잠재력이 상대적으로 크게 떨어지기 때문에 삼성 등 다른 칩이 사용된 모듈의 경우 큰 욕심을 부리는 것은 좋지 않습니다.

메모리 패스트 부트는 부팅 시 매번 메모리의 초기화, 트레이닝을 진행할 것인지를 선택하는 기능인데, 인텔 플랫폼의 경우 AMD와 다르게 부팅 속도가 상당히 빠른 편이므로 오토로 두어도 무방합니다.

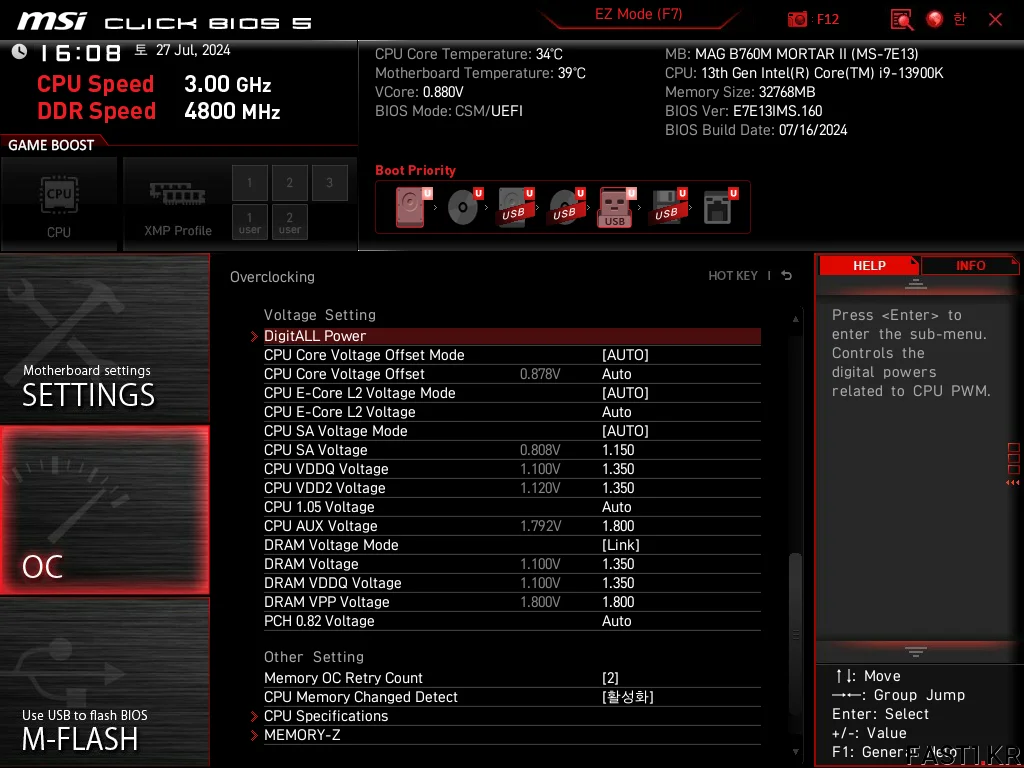

12세대, 13세대 그리고 14세대 인텔 코어 프로세서를 오버클러킹 시 설정해야할 주요 전압 항목은 이전과 마찬가지로 코어 전압 (Vcore), 시스템 에이전트 전압 (VccSA) 그리고 IO 전압 (VccIO)에서 변경된 VDDQ, VDD2 전압입니다.

메모리 오버클러킹 시에는 기존의 DRAM 전압, SA 전압에 더해 VDDQ, VDD2 전압 설정이 특히 중요한데, DDR5-6400 이상이라면 보통 1.3V, DDR5-7200 이상이라면 1.4V 정도는 생각해두어야 합니다. SA 전압은 국민 오버클러킹 수준이하면 1.1-1.2V 정도면 충분하고, DRAM 전압을 1.4V 이상으로 넣을 경우에는 메모리 모듈의 쿨링에도 신경을 쓰는 것이 좋습니다.

예를 들어 SK하이닉스의 경우 DDR5 메모리의 스펙상 전압 한계는 1.5V인데, 한계치까지 오버클러킹한 상태에서 모듈의 온도가 일정 수준 (보통 50-60도) 이상으로 높아지면, 동작 중 오류가 발생할 확률도 크게 증가합니다.

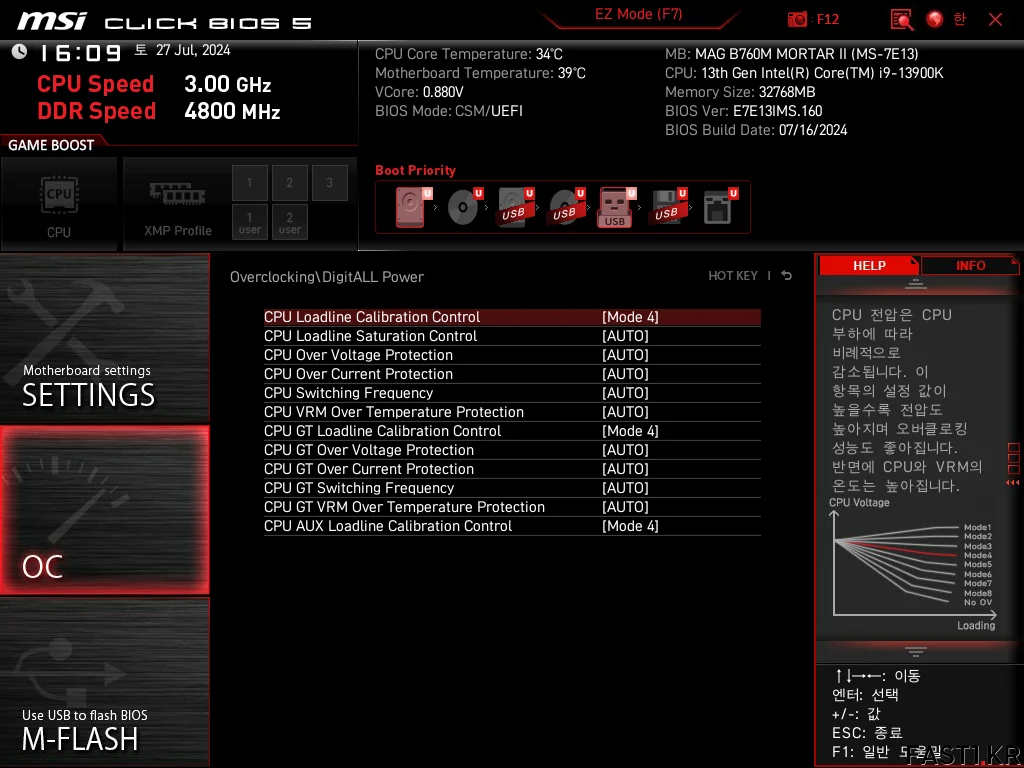

[디지트올 파워 (DigitALL Power)] 메뉴에서는 CPU의 부하에 따라 자연스럽게 떨어지는 전압을 보정해주는 로드라인 캘리브레이션 컨트롤 (LLC) 항목을 찾아볼 수 있습니다.

MSI 메인보드의 경우 LLC는 보통 모드3 또는 모드4가 사용됩니다. 스위칭 주파수는 수치가 높으면 리플 감소에 도움을 주고 보다 안정적으로 동작하게 해주지만 전원부 부하와 발열이 증가하며, 수치를 낮출 경우 이와 반대의 효과가 나타납니다.

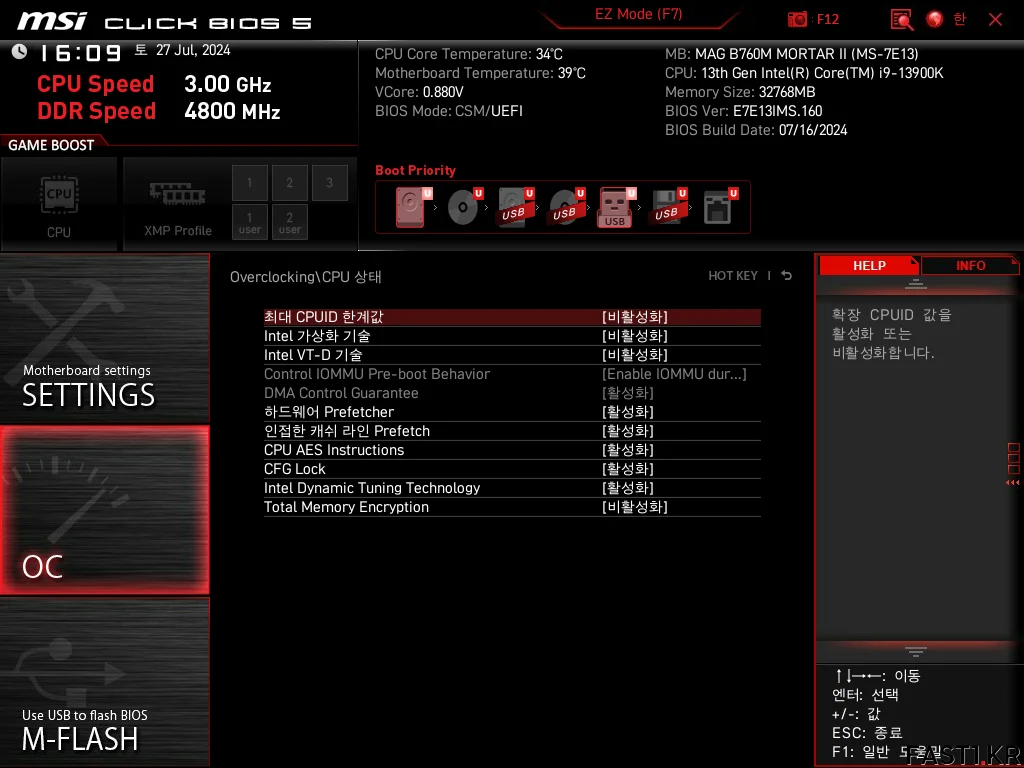

[CPU 상태] 메뉴에서는 가상화/VT-d (Virtualization Trusted I/O) 기능, 인텔 DTT 기능 등을 설정할 수 있습니다.

MSI MAG B760M 박격포 II: 전용 소프트웨어

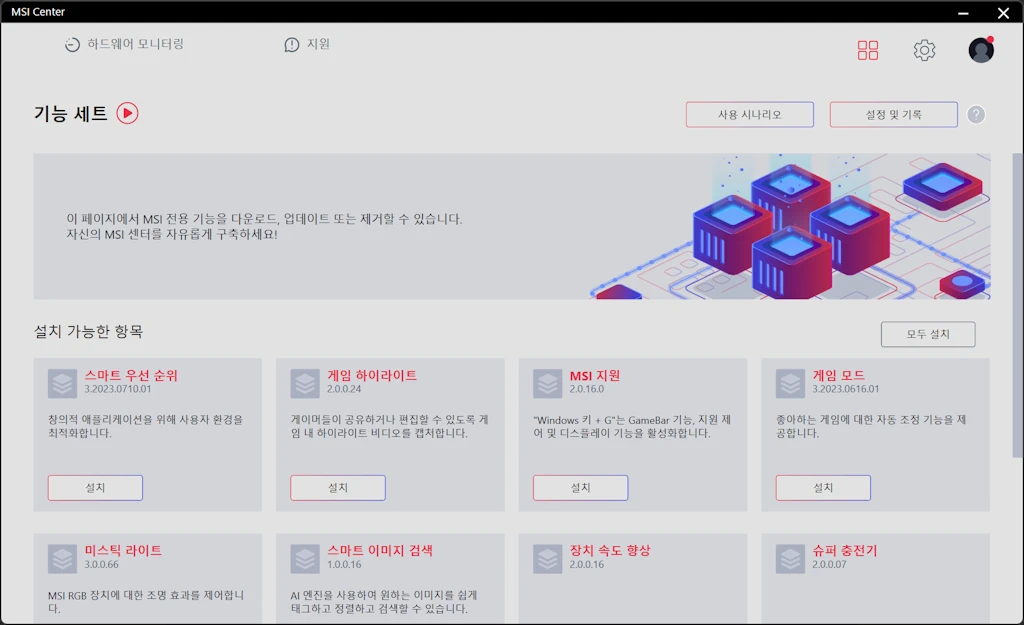

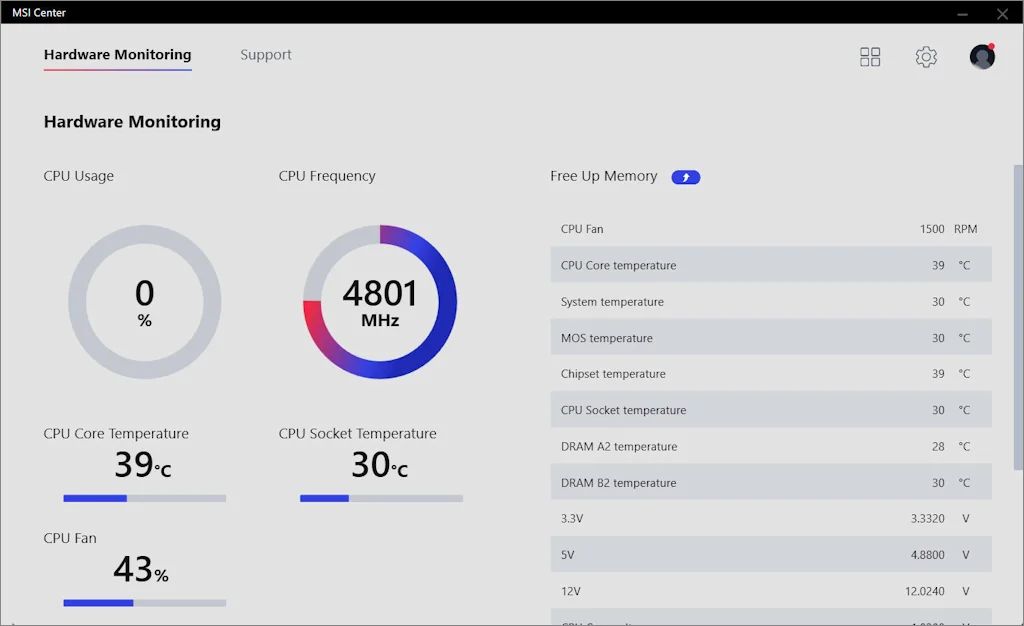

MSI의 최신 제품들은 MSI 센터 (MSI Center)라는 통합 앱을 사용해 하드웨어를 모니터링하고 각종 기능을 제어할 수 있습니다.

특이한 것은 MSI 센터는 처음부터 모든 기능이 다 포함되어 있는 것이 아니고, 각각의 기능이 모듈 방식으로 제작되어 필요한 기능만 사용자가 원하는대로 설치하여 사용할 수 있다는 점입니다.

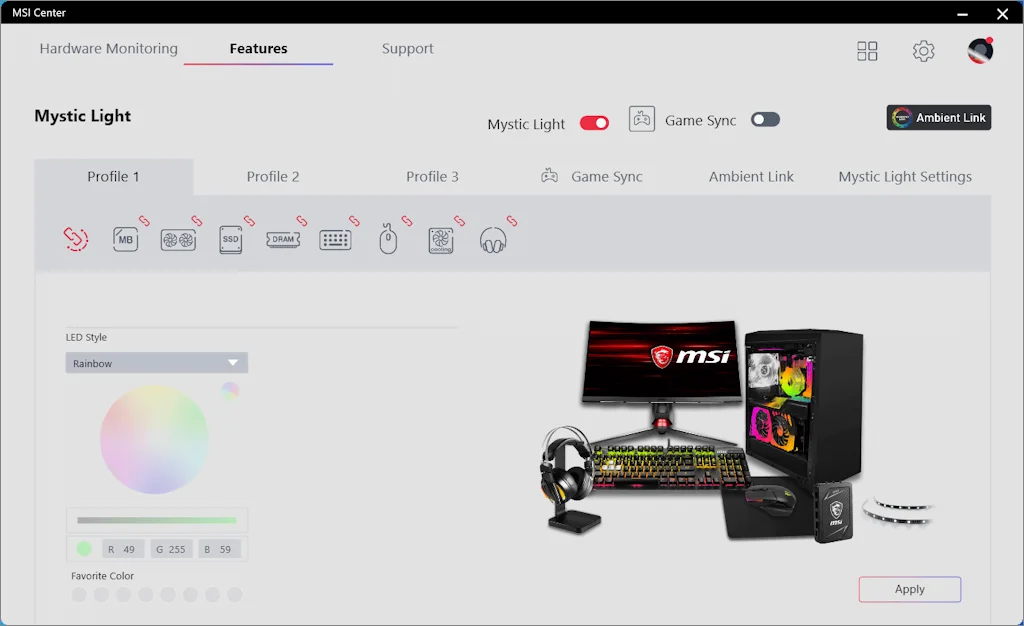

미스틱 라이트 모듈이 설치되면 위와 같이 최상단에 특징들이라는 탭이 생성되고, MSI 센터 앱에 미스틱 라이트 기능이 추가된 것을 볼 수 있습니다. 미스틱 라이트 메뉴에서 필요한 부분을 선택해 RGB LED 기능을 설정합니다.

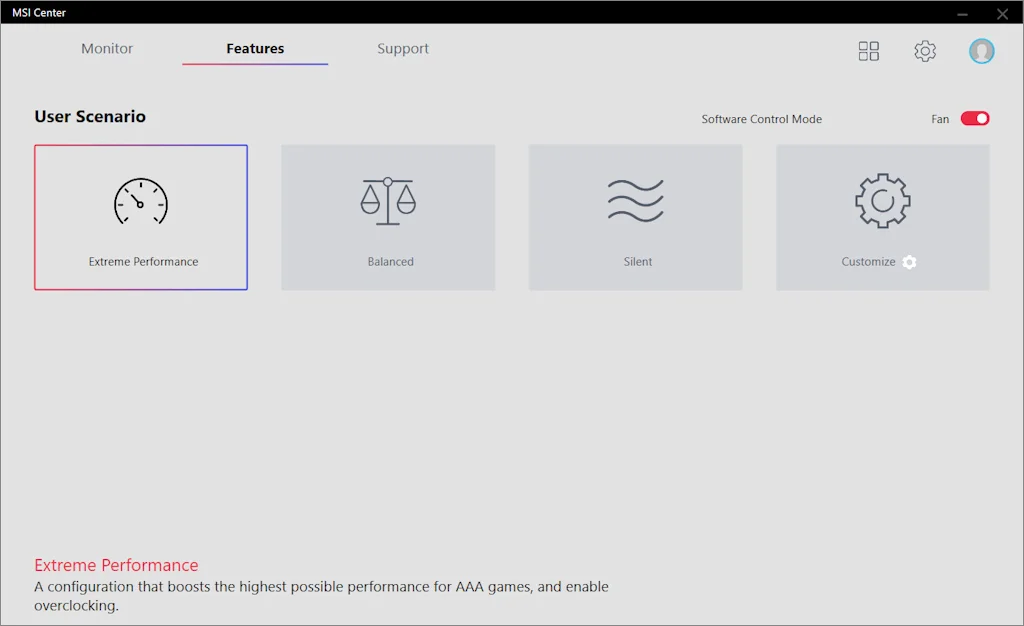

팬의 동작도 저소음, 균형, 고성능과 같이 정해진 프러파일 중 하나를 선택하거나 사용자 설정해서 사용할 수 있습니다.

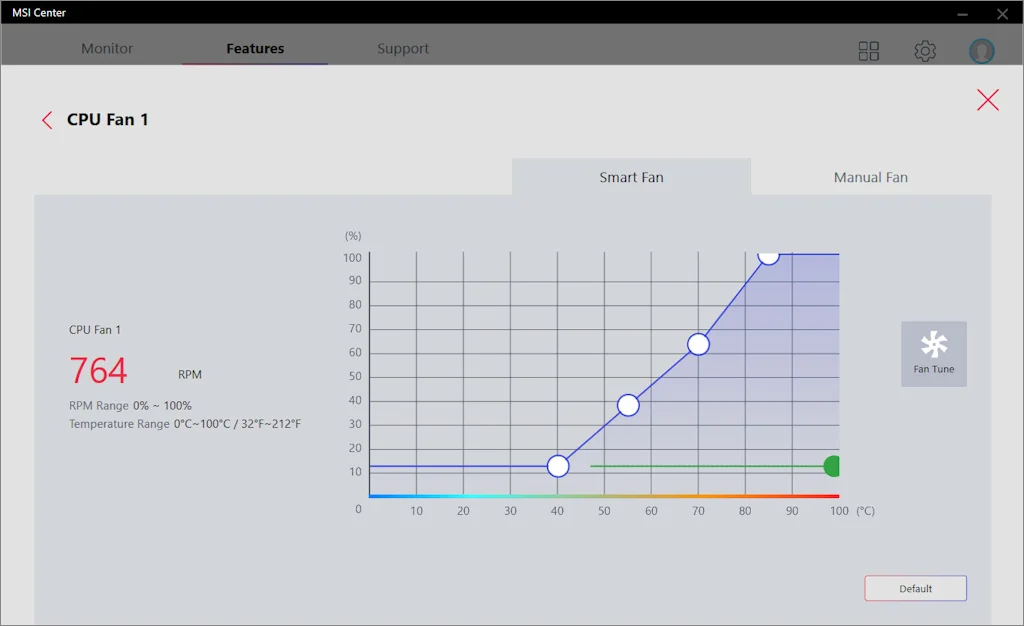

앱을 통해 각각의 팬을 위와 같이 스마트팬 방식으로 조절도 가능합니다.

다만, 미스틱 라이트와 같이 꼭 앱이 필요한 기능을 사용해야 하는 경우가 아닌 팬 속도와 같은 것들은, (제조사 불문) 리스템 리소스를 차지하는 소프트웨어를 설치하는 것보다 UEFI BIOS에서 직접 설정해서 사용하는 것을 추천하고 싶습니다.

MSI MAG B760M 박격포 II: 간단 테스트

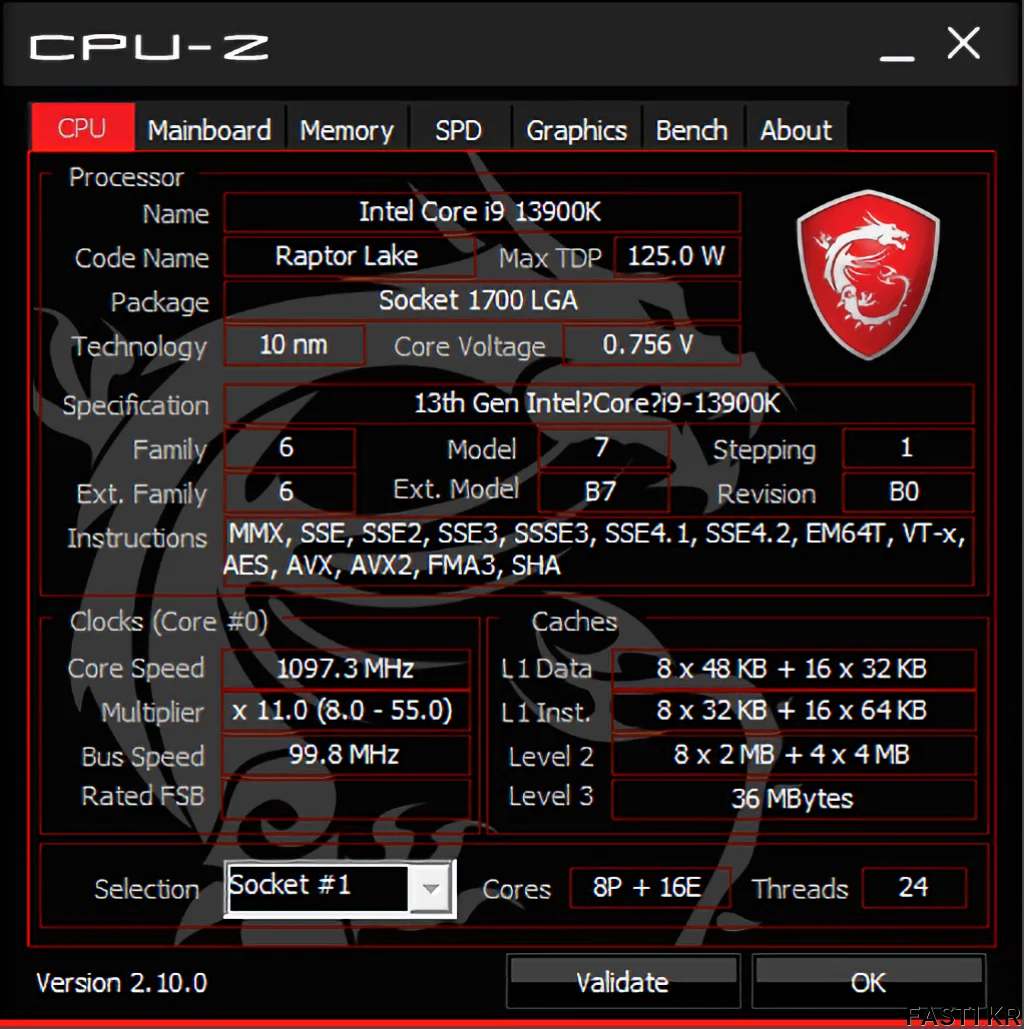

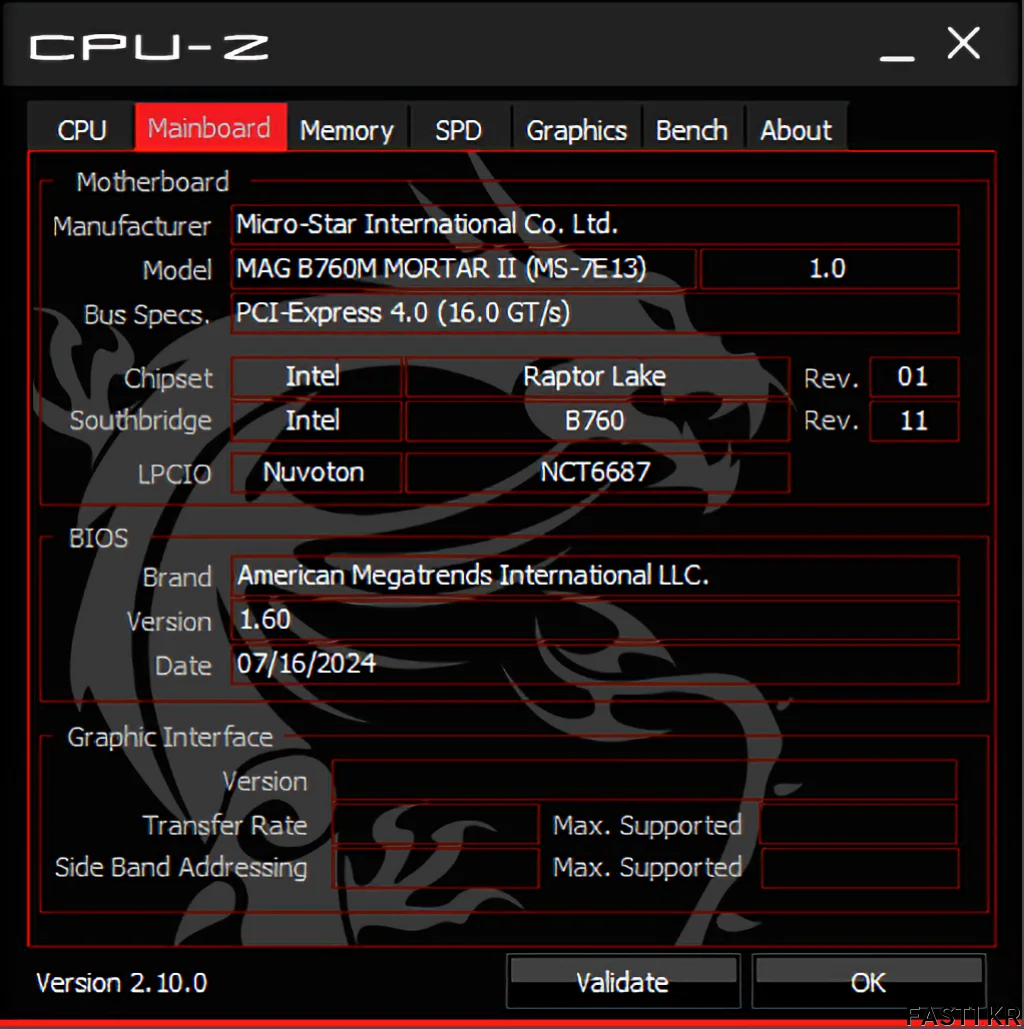

MSI MAG B760M 박격포 II를 실제 사용해보고 동작 시 특성은 어떤지, 문제점은 없는지 확인하기 위해 간단한 테스트를 진행했습니다.

먼저 순정 상태나 오버클러킹 상태 모두 CPU, 메모리, 그래픽, 오디오, 네트워크, 팬 컨트롤 등의 여러 기능은 기존 제품들과 마찬가지로 특별한 문제점은 발견되지 않았습니다.

AMD 플랫폼과 비교할 경우 K 시리즈는 최대 소비 전력이 높다는 단점이 있지만, (별도 설정 없이 기본 상태에서) 부팅 속도나 유휴 시 소비 전력에서는 인텔 플랫폼이 더 좋은 모습을 보입니다.

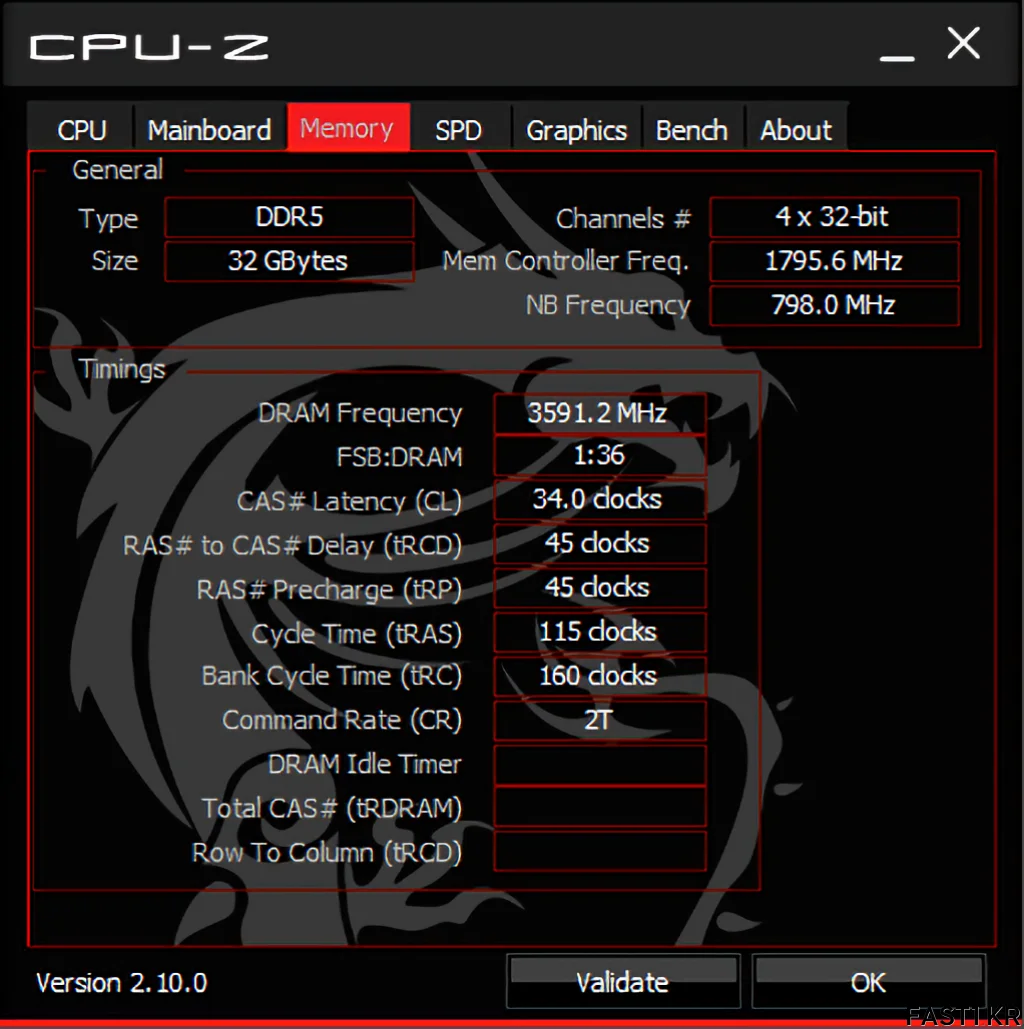

개인적으로 B760M 박격포 II 메인보드를 테스트하며 마음에 들었던 것은 메모리 오버클러킹 부분입니다.

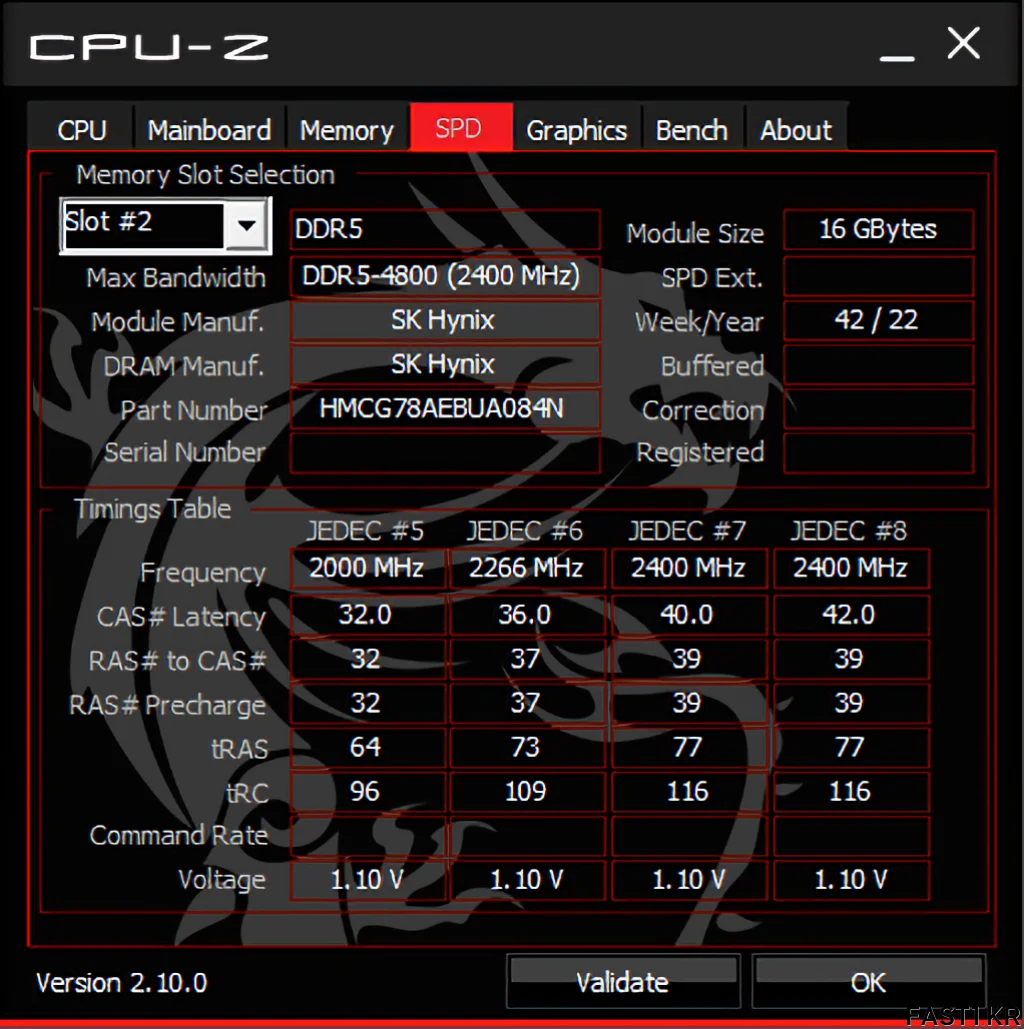

메모리 오버클러킹 부분이 그렇게 인상적이지 않았던 B660M 박격포에 비해, B760M 박격포 II는 하이닉스 DDR5-4800 A-다이 모듈로 SA 전압 1.15V, 메모리 전압 1.35V에서 DDR5-7200 설정이 (Z790 메인보드처럼 쉽게) 가능했고 테스트도 문제 없이 통과했습니다.

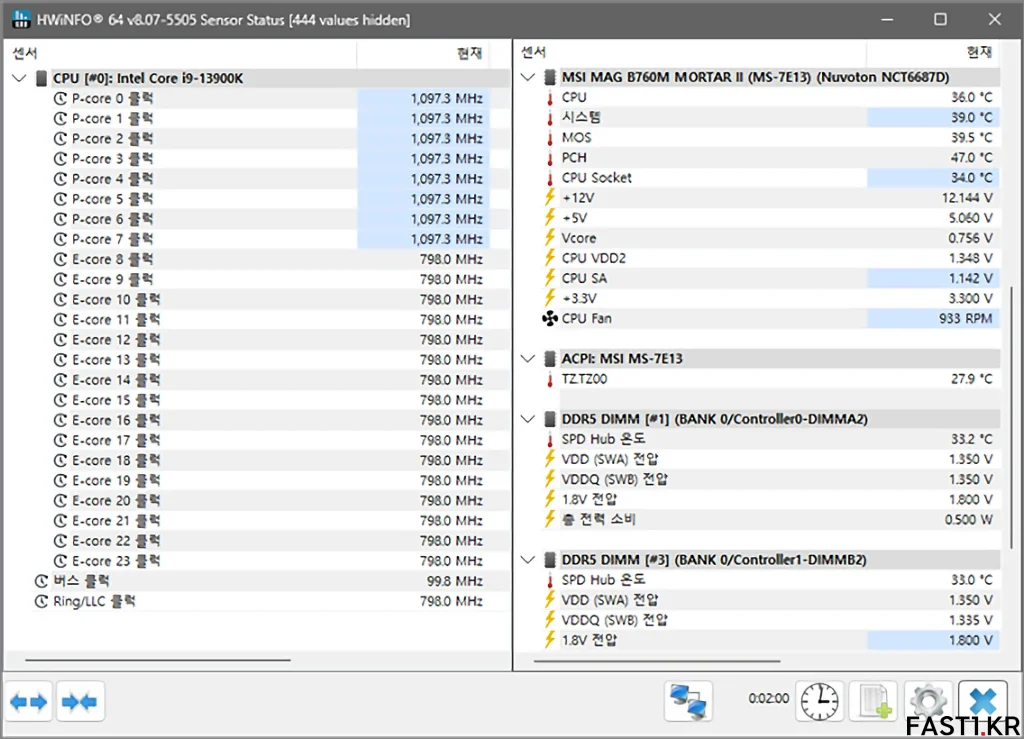

전원부 온도도 코어 i9-13900K 인텔 디폴트, 메모리 DDR5-7200 설정, 실온 26도 환경에서, 유휴 시 온도 약 40도에서 시작하여 시네벤치를 약 10분간 구동 후에도 70도대로 문제 없이 측정되었습니다.

MSI MAG B760M 박격포 II: 평가

지금까지 MSI MAG B760M 박격포 II 메인보드에 대해 살펴보았습니다.

MSI MAG B760M 박격포 II는 이전 세대의 베스트셀러 모델이었던 B660M 박격포 그리고 이번 세대의 메인스트림 제품인 B760M 박격포를 기반으로 최신 트렌드에 맞춰 다시 한 번 일부 변경한 페이스리프트 격의 제품이라고 할 수 있습니다.

이미 충분한 완성도를 보여준 제품들을 바탕으로 설계된 제품이다보니 마찬가지로 우수한 완성도를 보여주며, 충분한 전원부 구성과 대형 방열판, HDMI/DP를 모두 지원하는 디스플레이 출력을 제공합니다. 또한 요즘에는 자주 사용되지 않는 PCI Express 저속 확장 슬롯을 제거하고 최근 많이 사용되는 M.2 슬롯을 한 개 더 추가한 것도 이 제품의 특징입니다.

또한 B660M 박격포의 경우 700A급 전원부로 13/14세대 코어 i9급 프로세서를 전력 제한 해제, 오버클러킹 후 장시간 부하를 주는 경우 전원부 발열에서 자유롭지 못했는데, B760M 박격포 II는 25% 증가한 920A급으로 전원부를 업그레이드하여 고성능 프로세서 오버클러킹 시의 안전성도 향상시켰습니다.

이처럼 MSI MAG B760M 박격포 II는 기존 B660M 박격포에 비해 더 강화된 전원부로 13/14세대 고성능 프로세서 사용에도 크게 부족함이 없으며, 메모리 오버클러킹도 이전 제품에 비해 개선되어 하이엔드 게이밍 PC 구성 시에도 충분히 추천할 만한 제품이라고 할 수 있겠습니다.

단, 무선 인터넷 연결, 블루투스 지원이 필요하고 고클럭 메모리 오버클러킹에 관심이 없으며 M.2 슬롯을 2개 초과하여 사용하지 않는 분이라면, 이 제품보다는 더 적합한 사양인 B760M 박격포 맥스 WIFI를 추천하고 싶습니다.
