MSI MPG Z590 게이밍 카본 WIFI는 MSI의 MPG(퍼포먼스 게이밍) 시리즈를 대표하는 메인보드입니다.
MSI는 게이밍 모델인 MEG/MPG/MAG 시리즈 그리고 일반형 모델인 PRO 시리즈로 라인업을 구성하고 있는데, MPG Z590 게이밍 카본 WIFI는 최상위인 MEG보다는 한 단계 아래, 보급형인 MAG보다는 한 단계 위에 위치한 중급 제품이라고 할 수 있습니다.
초기 MPG 시리즈는 화려한 RGB LED 효과를 제공했지만 구성 면에서 다소 아쉬운 부분이 있었는데, 시리즈가 계속되며 전원부 강화를 비롯해 여러 부분이 개선되어 보다 높은 품질과 완성도를 보여주고 있습니다.
그럼 지금부터 인텔 11세대 코어 프로세서와 함께 등장한 MPG Z590 게이밍 카본 WIFI에 대해 살펴보도록 하겠습니다.
목차

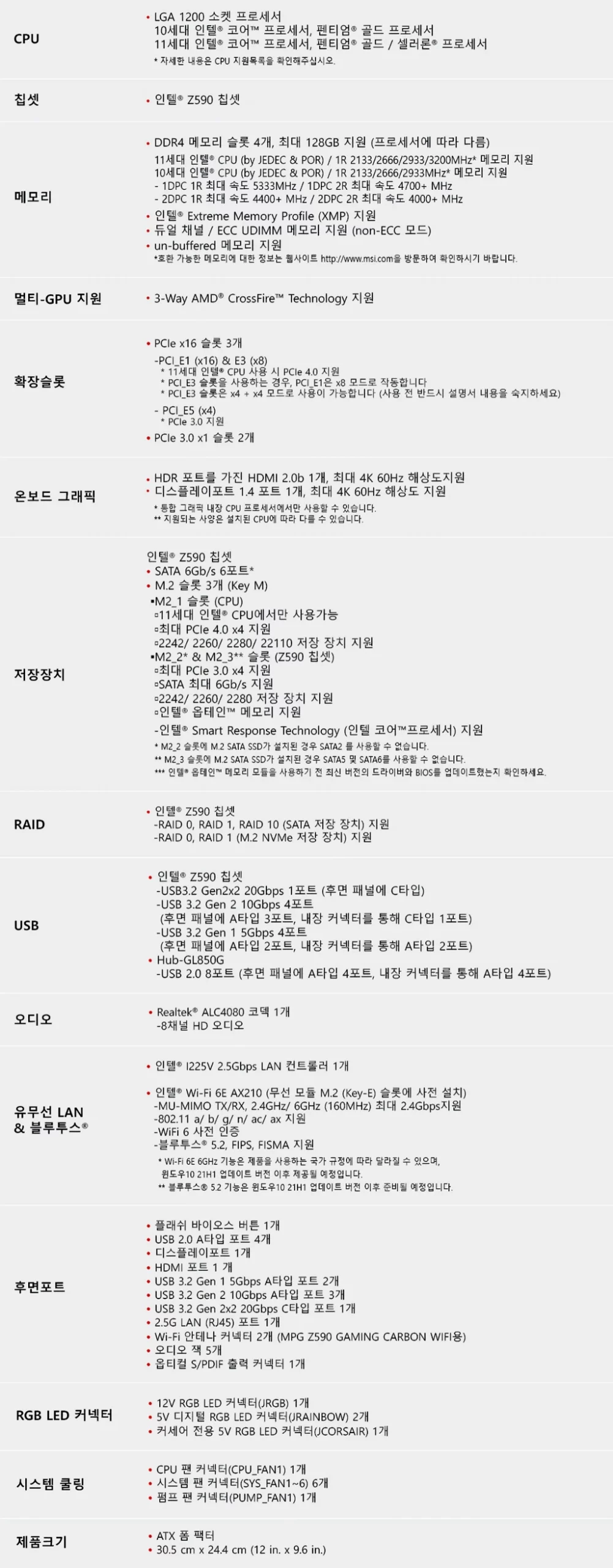

MSI MPG Z590 게이밍 카본 WIFI: 스펙

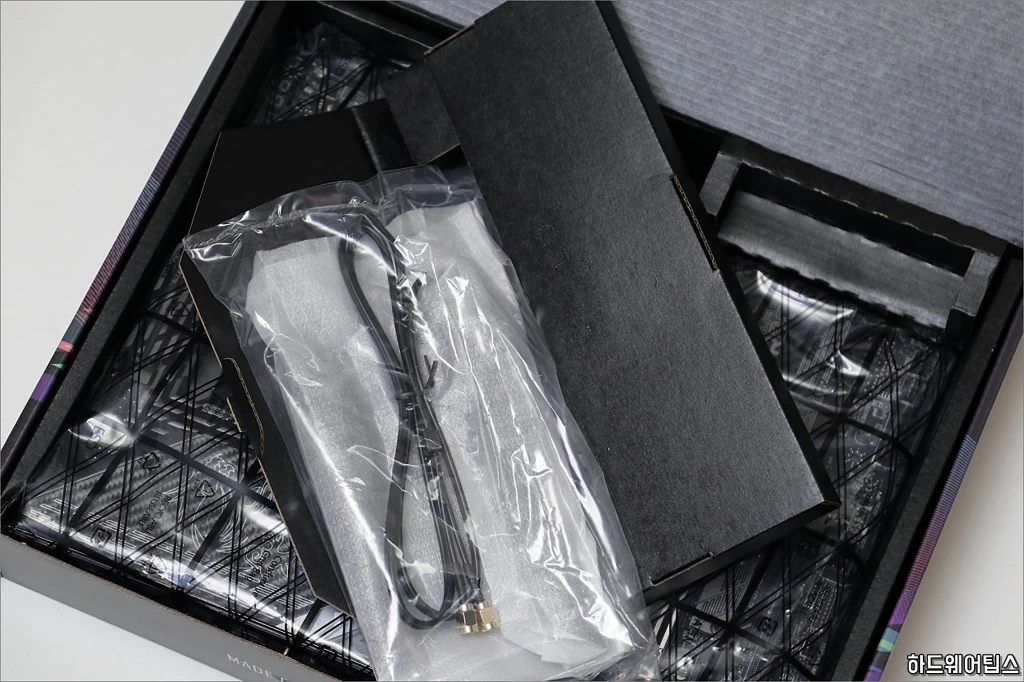

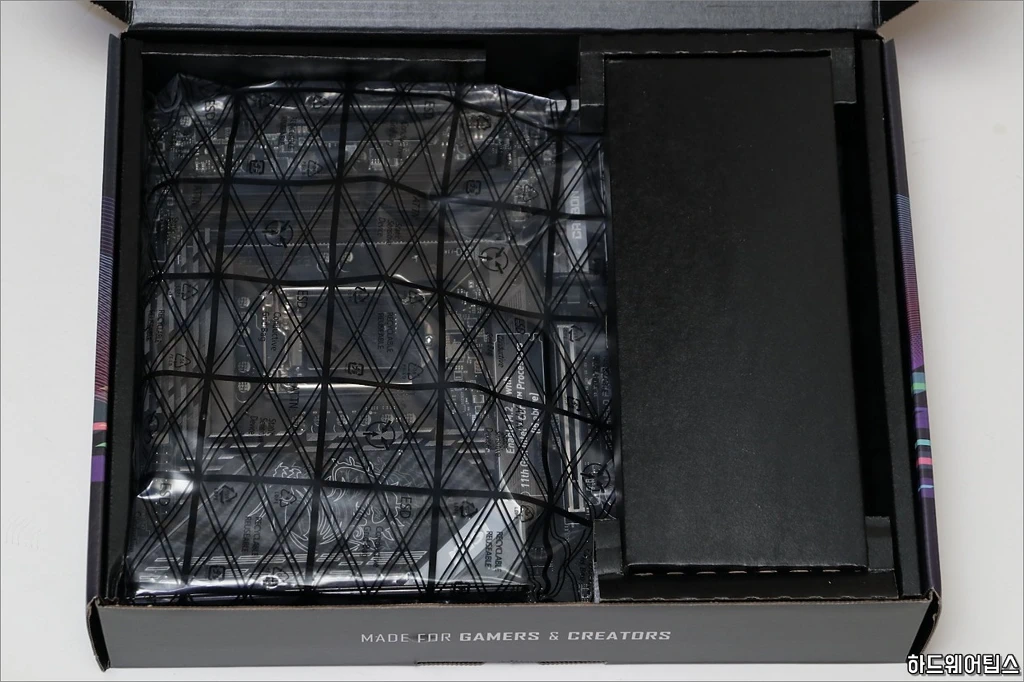

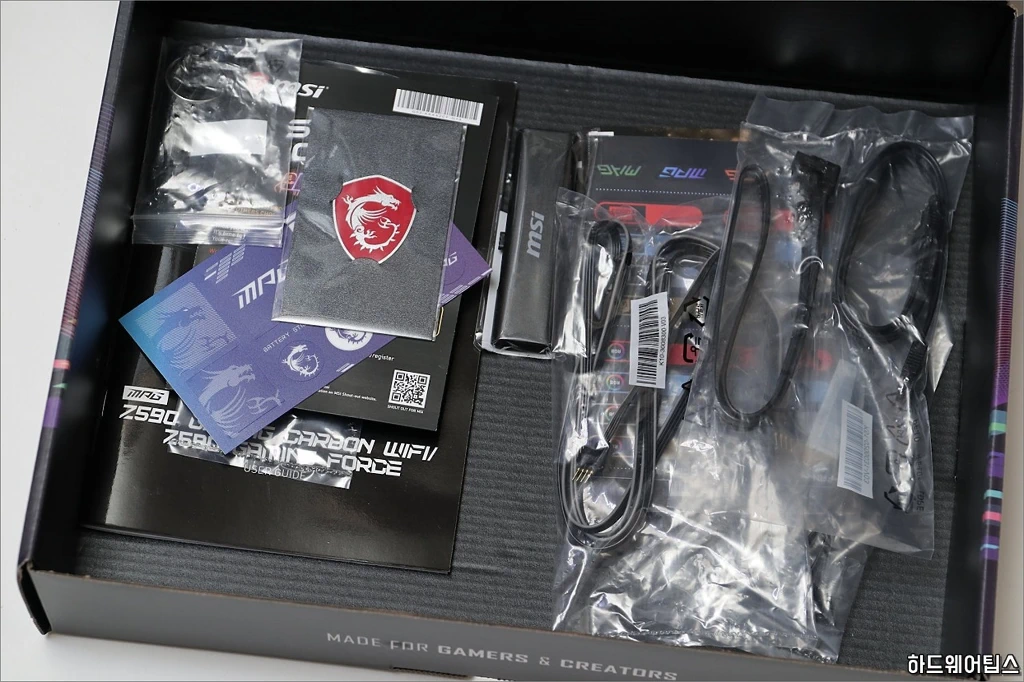

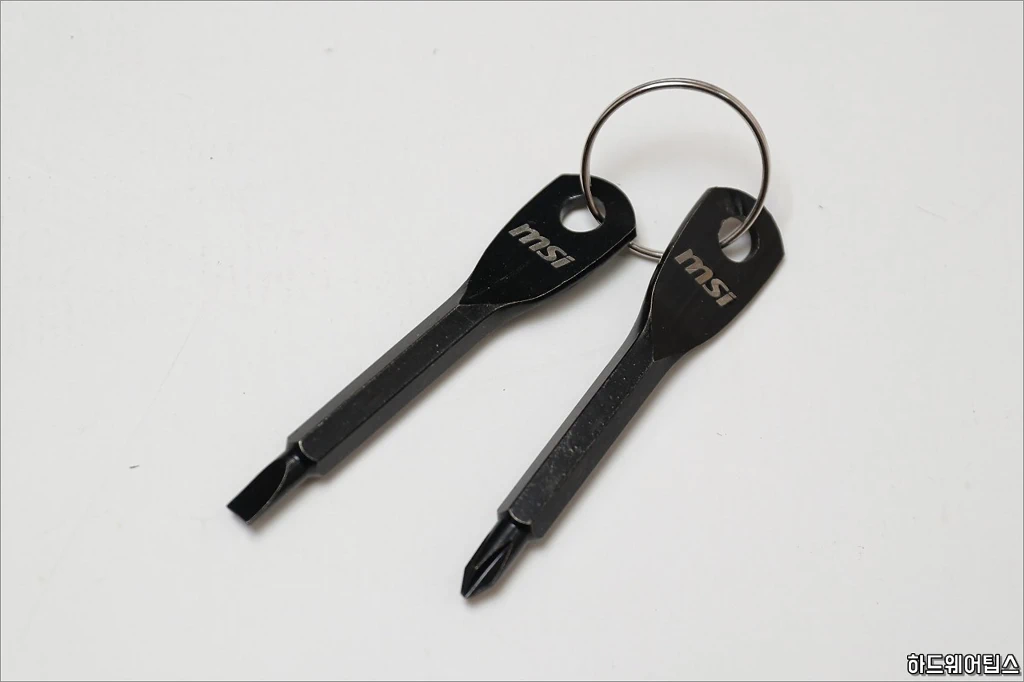

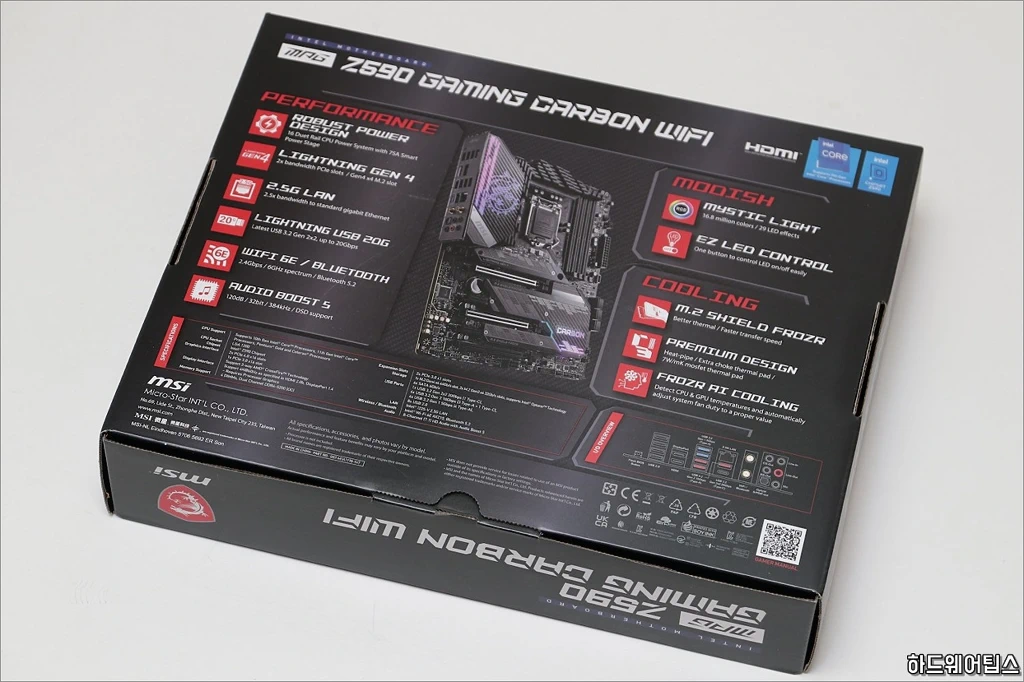

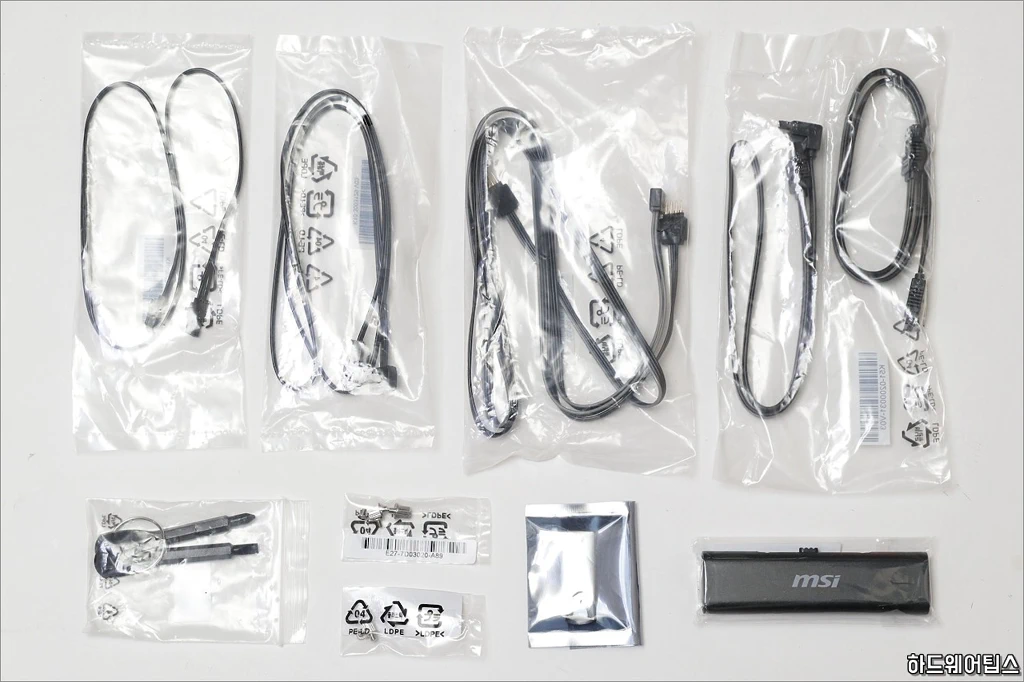

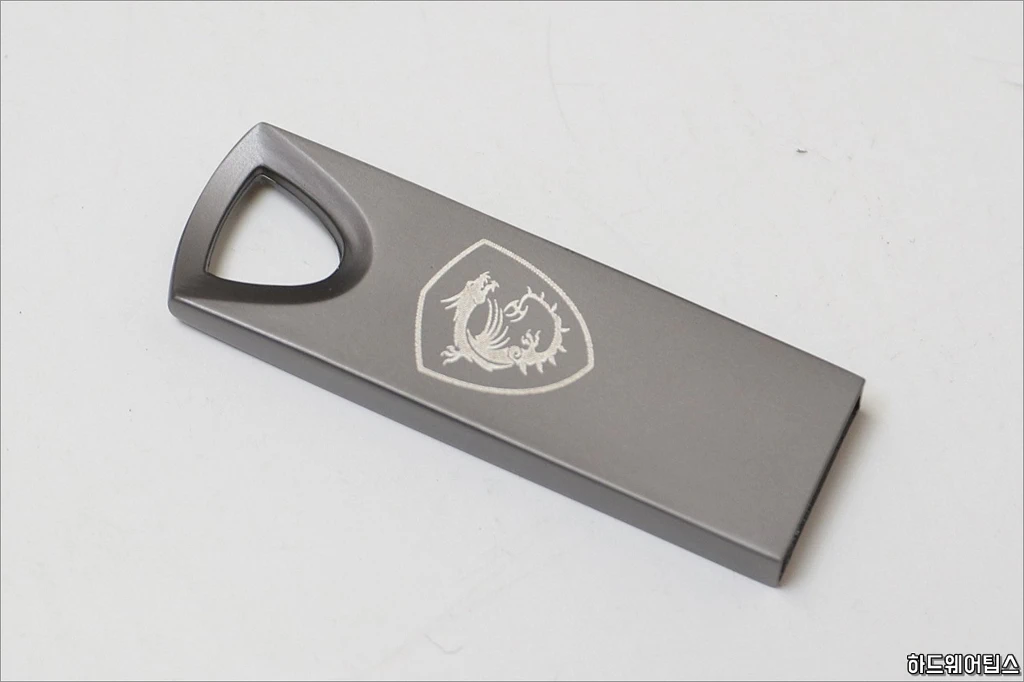

MSI MPG Z590 게이밍 카본 WIFI: 패키지
MSI MPG Z590 게이밍 카본 WIFI: 디자인

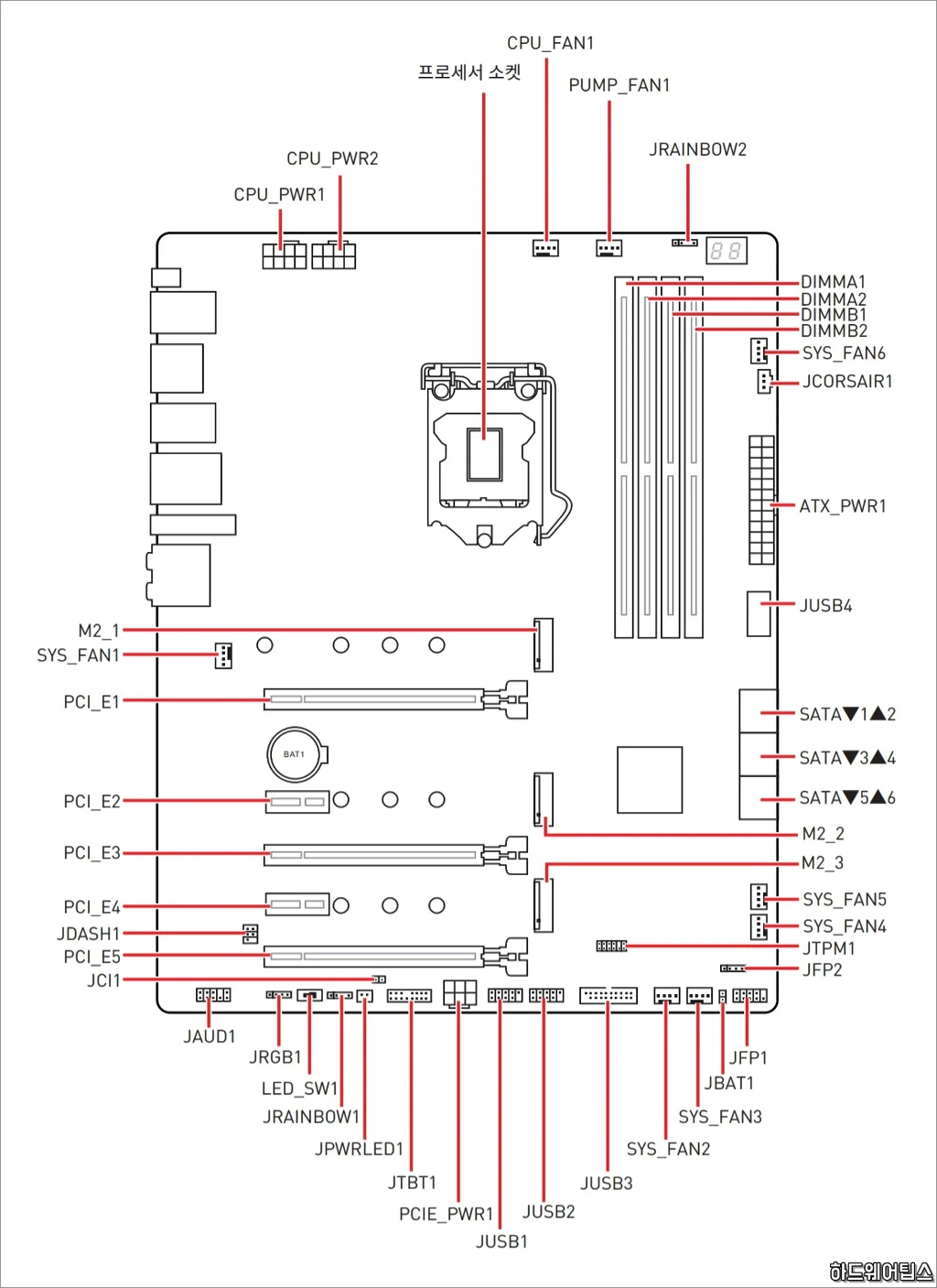

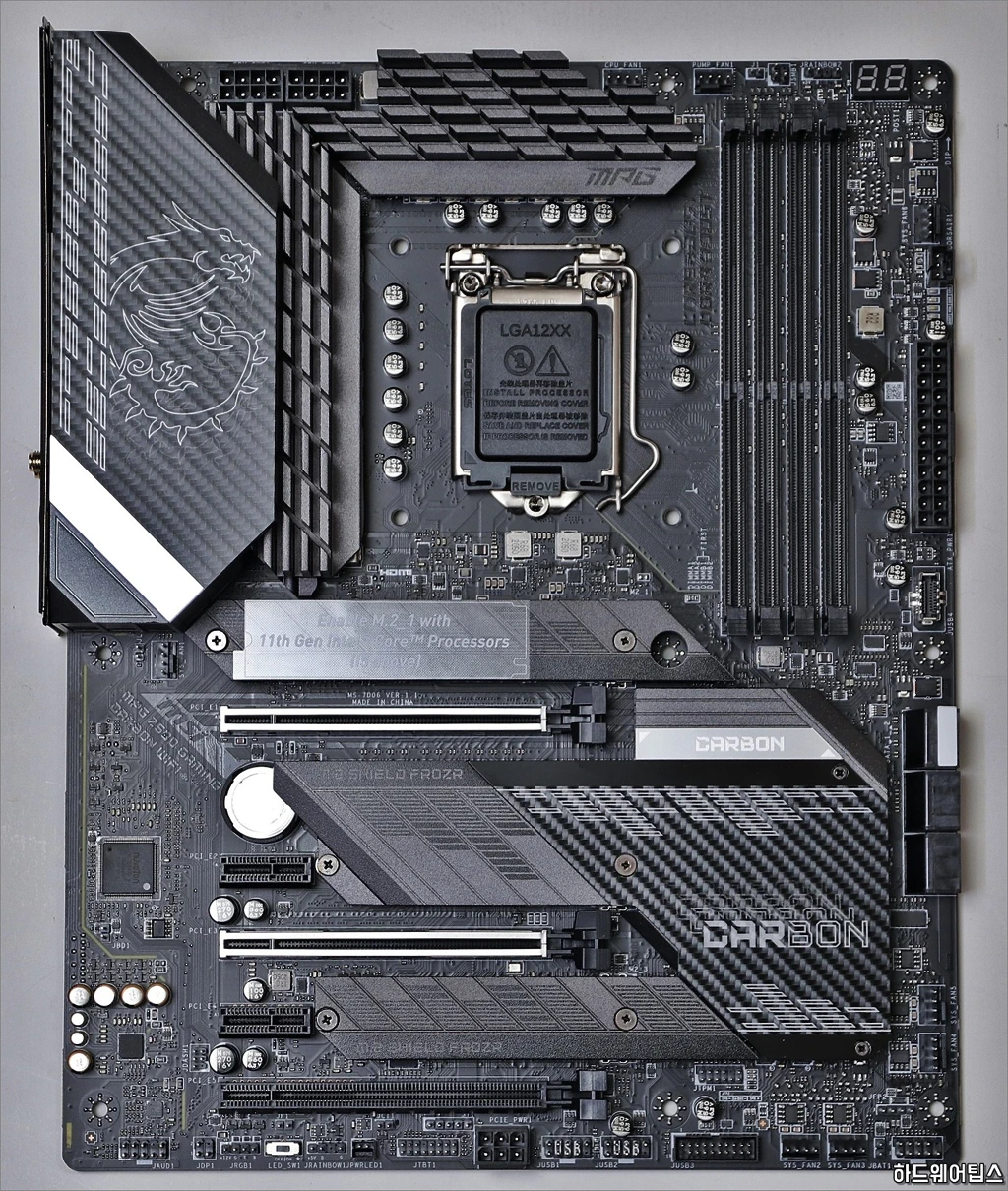

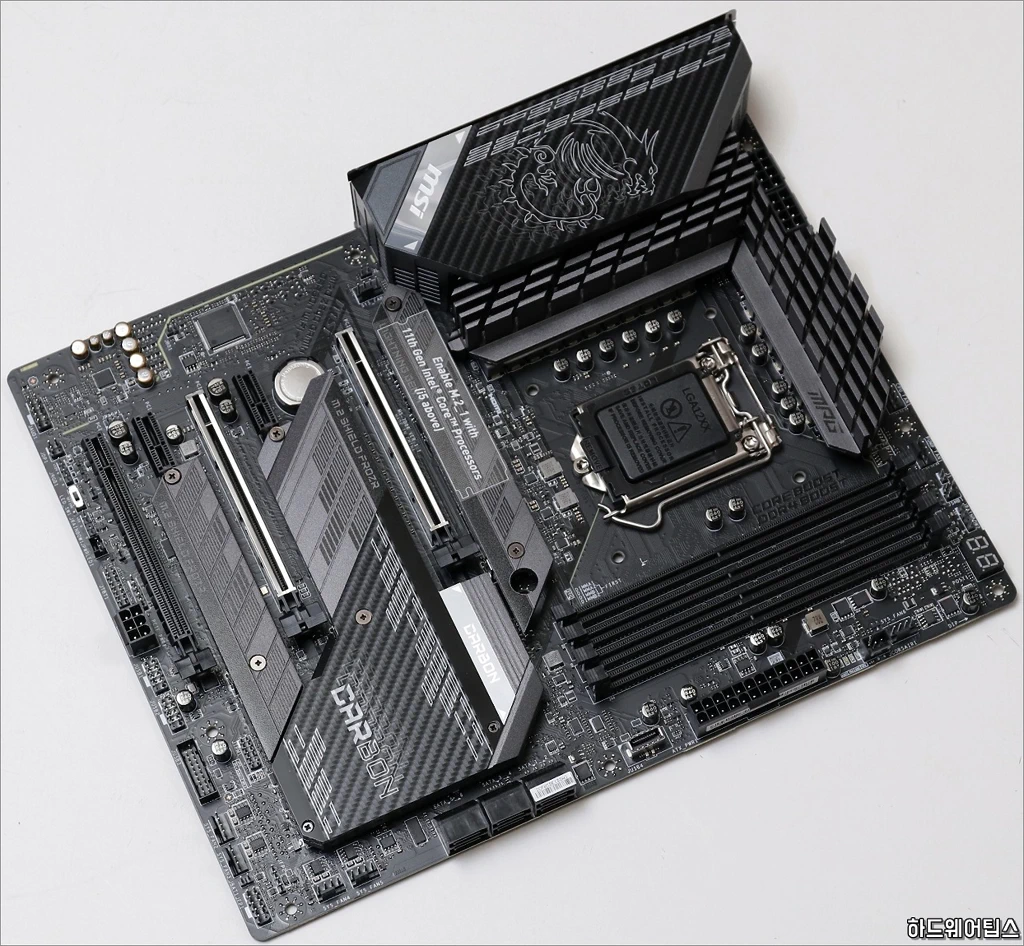

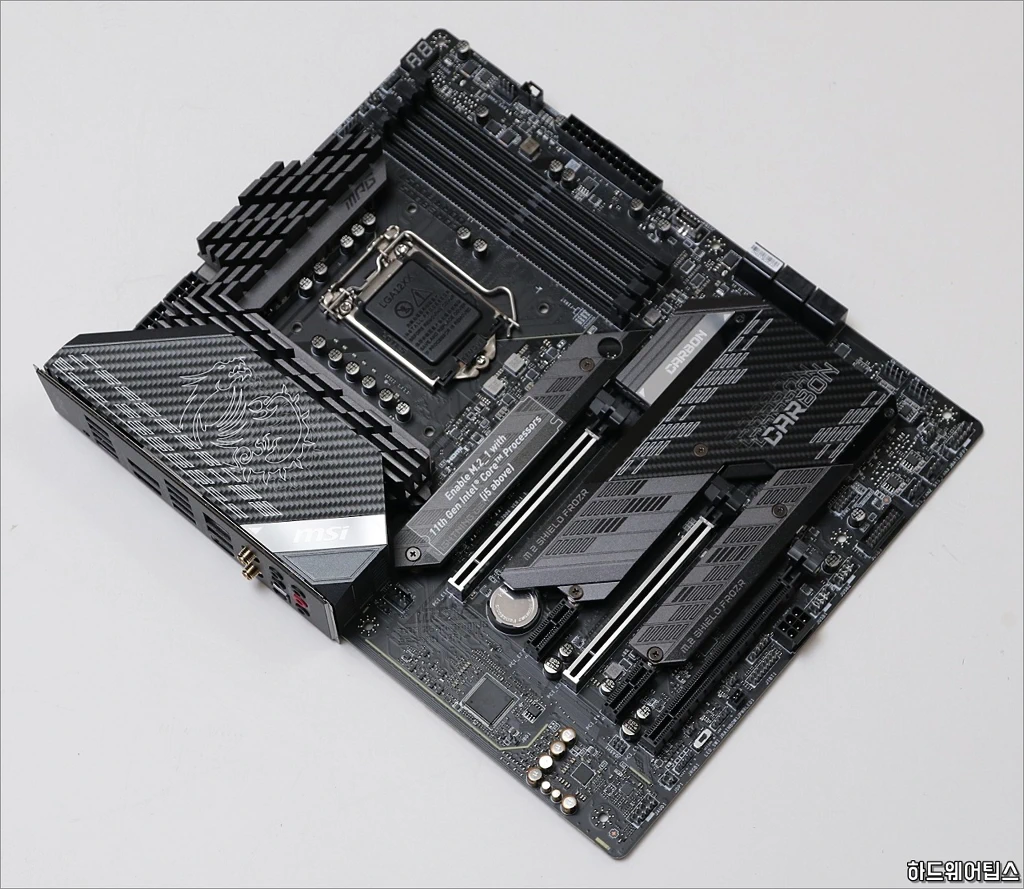

MSI MPG Z590 게이밍 카본 WIFI의 전체 레이아웃입니다.
디자인은 이전 세대에 비해 고급스럽고 묵직하게 변경되었습니다. MPG보다는 MEG 시리즈가 아닐까 싶을 정도로 변했죠. 다만 MSI에서 계속 밀고 있는 드래곤 대신 깔끔하게 MPG 로고 같은 것이 들어갔으면 어땠을까 싶네요.
이전 세대보다 강화된 서버급 6 레이어 2oz 구리 PCB가 사용되었습니다.

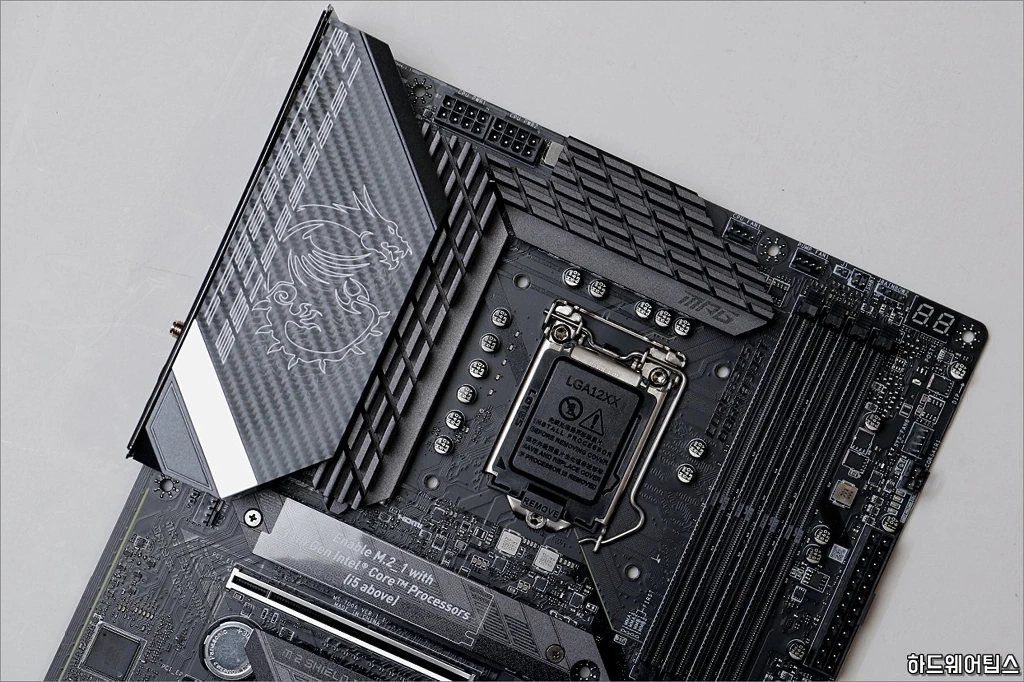

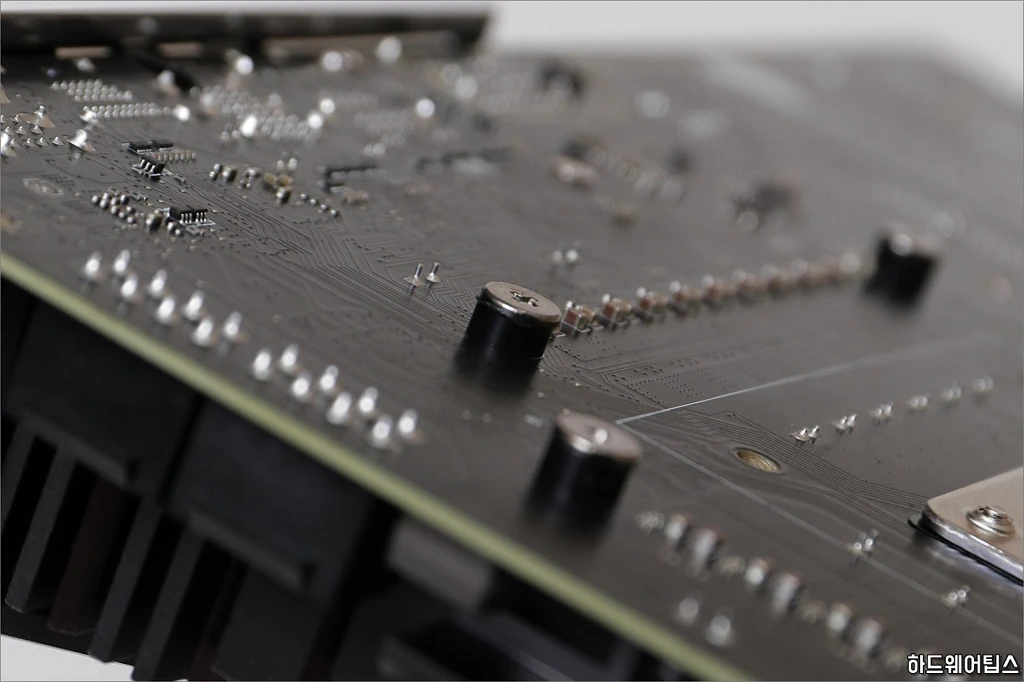

중급 보드인 만큼 방열판도 모두 금속 볼트로 고정되어 있습니다.

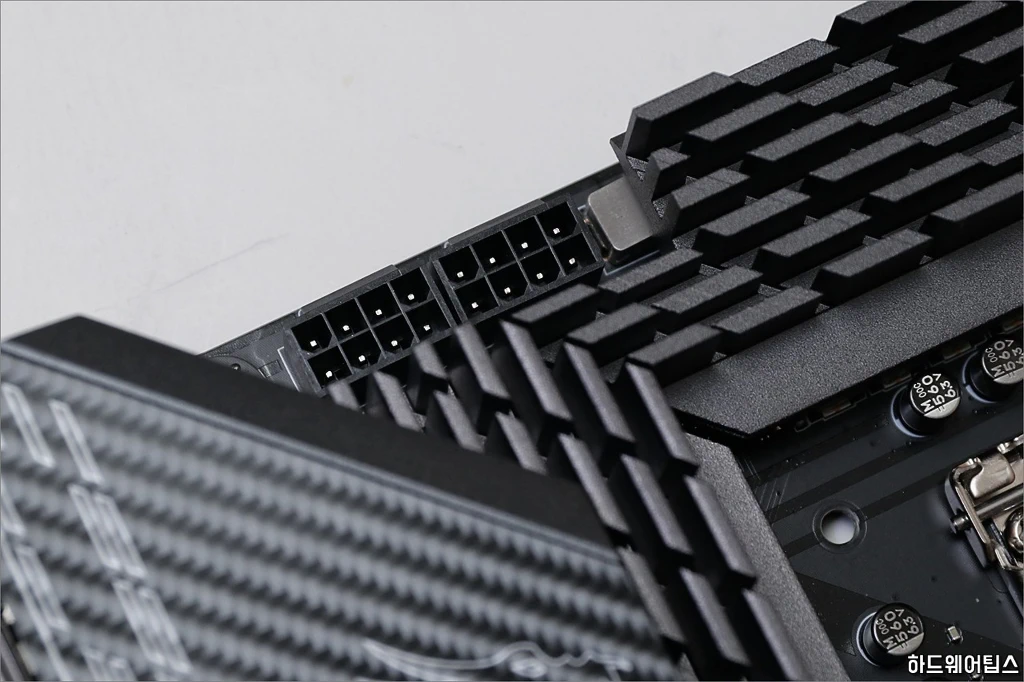

보드 좌측 상단에는 8핀 CPU 보조 전원 커넥터 2개가 보이는데 최소한 1개의 8핀 커넥터는 필수로 연결해야 합니다.

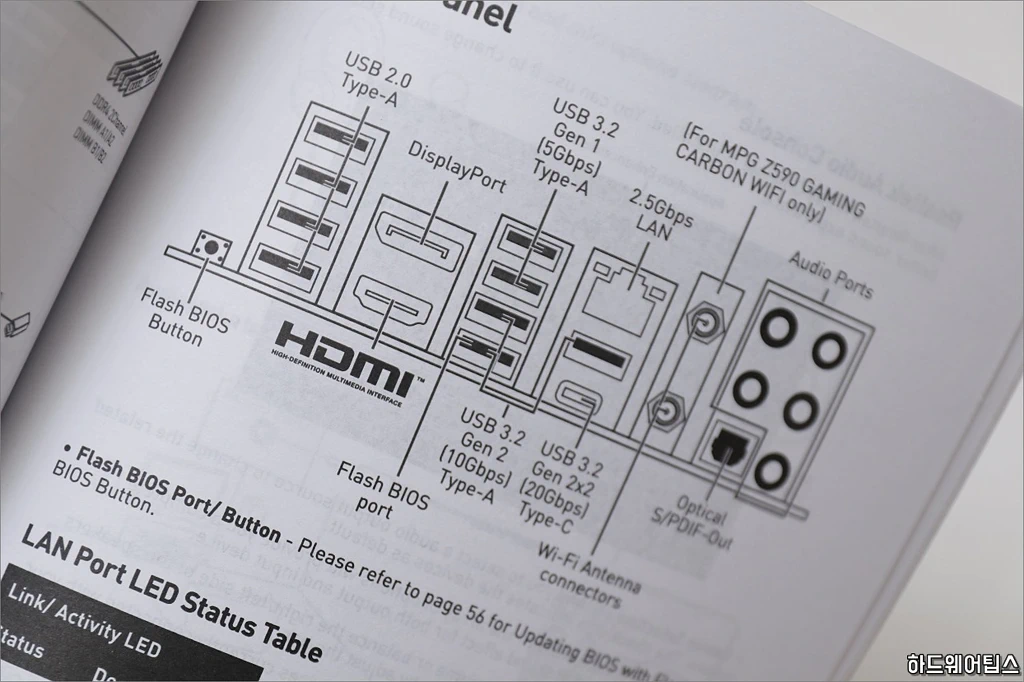

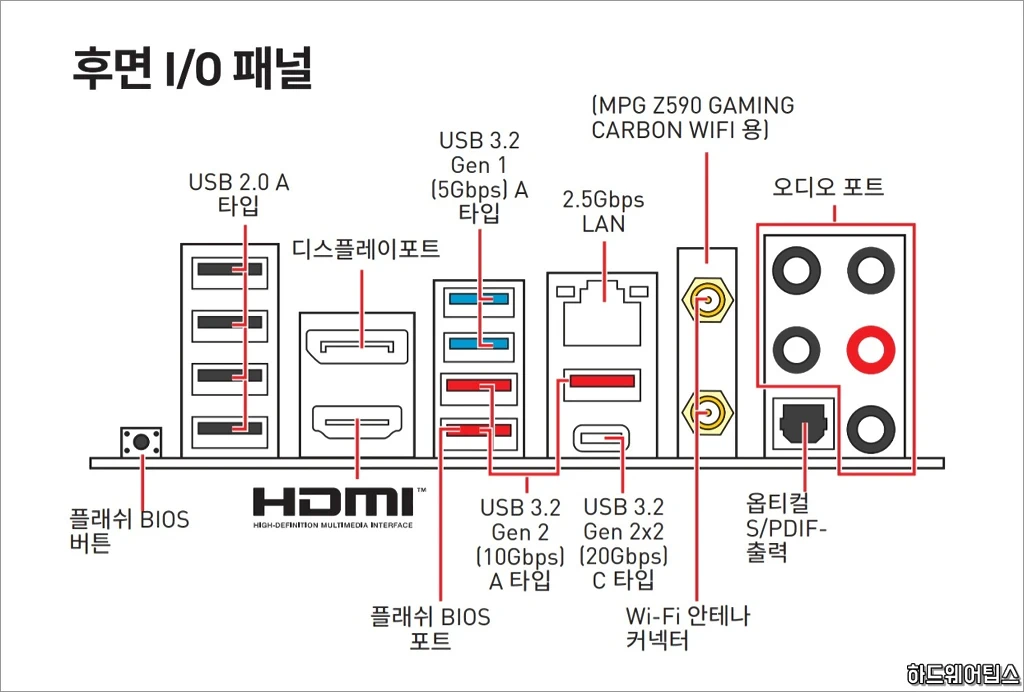

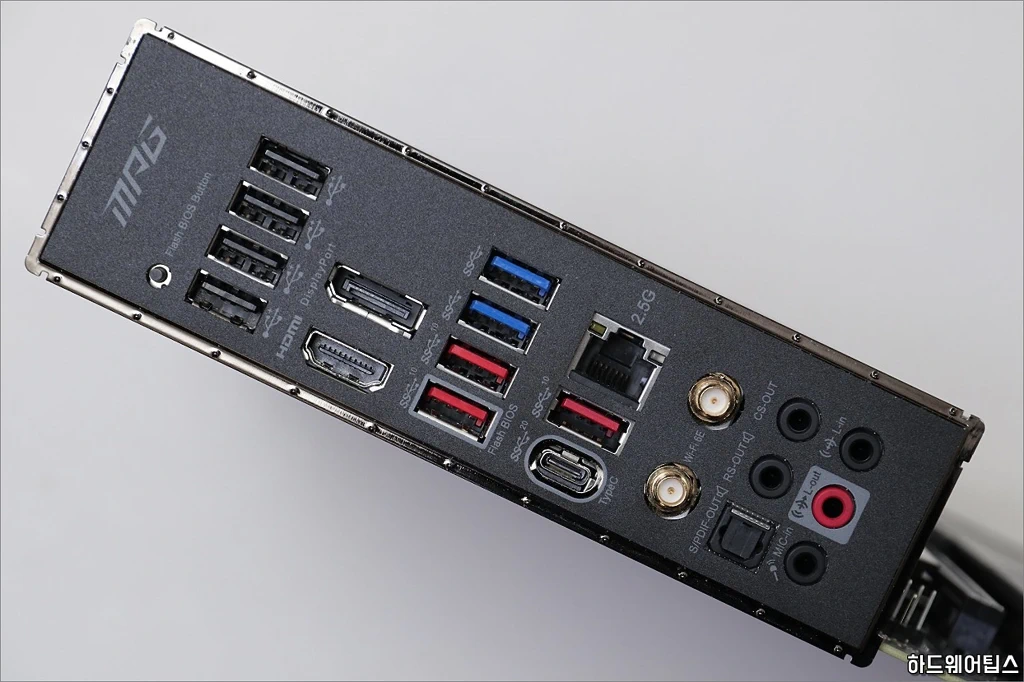

후면 I/O 패널 구성입니다.
DisplayPort 1.4, HDMI 2.0b, USB 3.2 Type A/C, 2.5Gbps LAN, Wi-Fi 6E 6GHz, 블루투스 5.2, S/PDIF 옵티컬 출력 등 최신 고급 입출력 기능들이 모두 제공됩니다. 단, 통합 그래픽 출력은 장착하는 CPU에 따라 차이가 있을 수 있습니다.

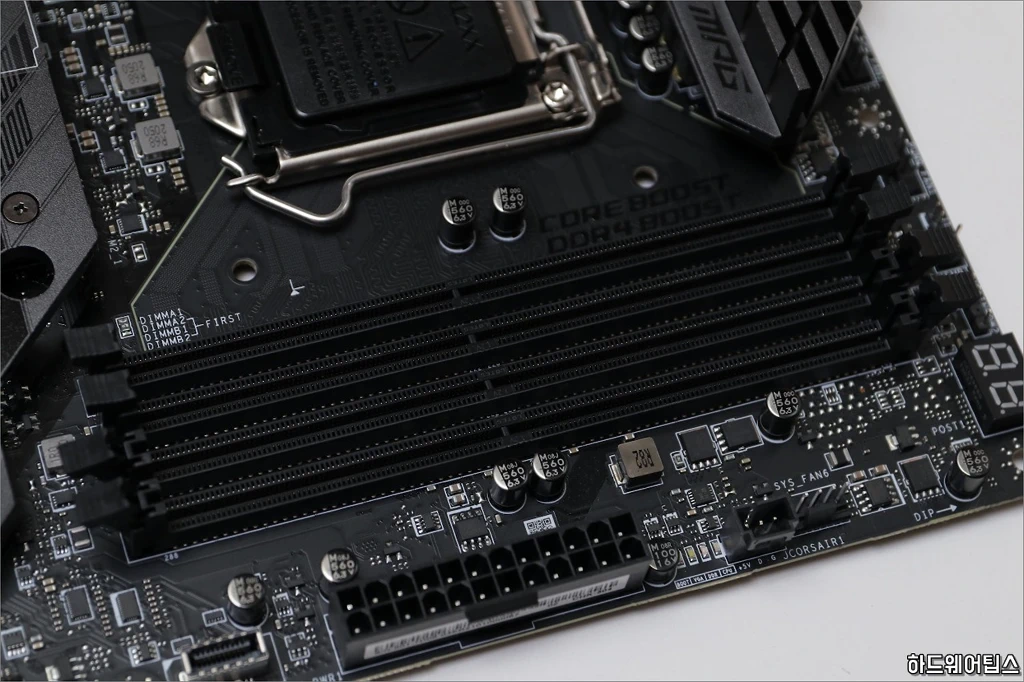

메모리 슬롯은 최고 5,333MHz XMP를 지원합니다.

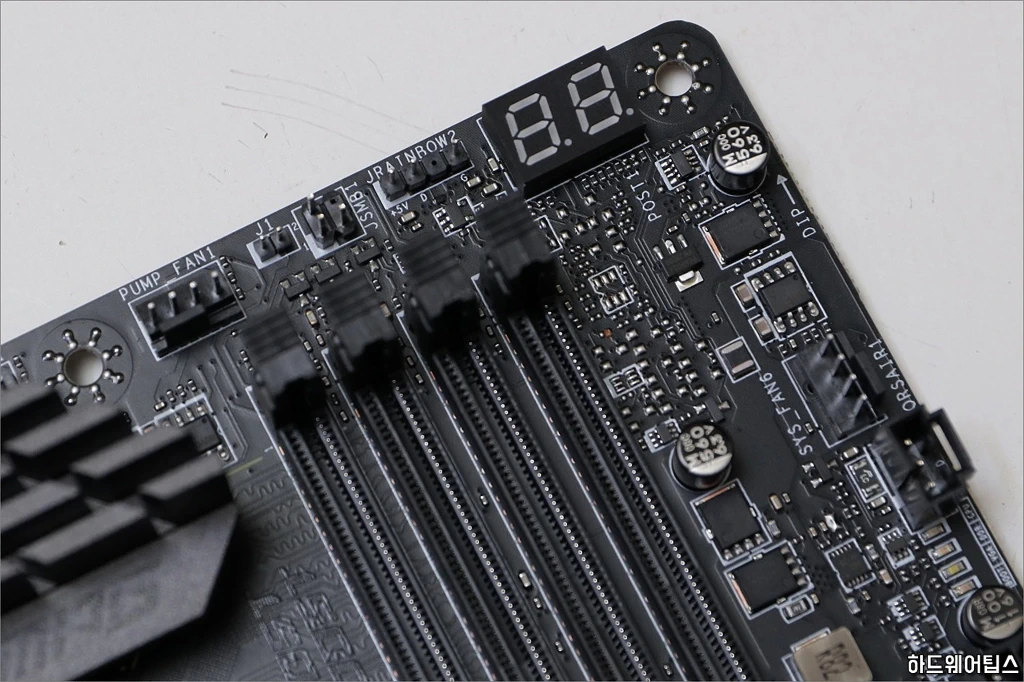

우측 상단에는 디버그(DEBUG) LED가 장착되어 포스팅 시 원인을 더욱 쉽게 확인할 수 있습니다.

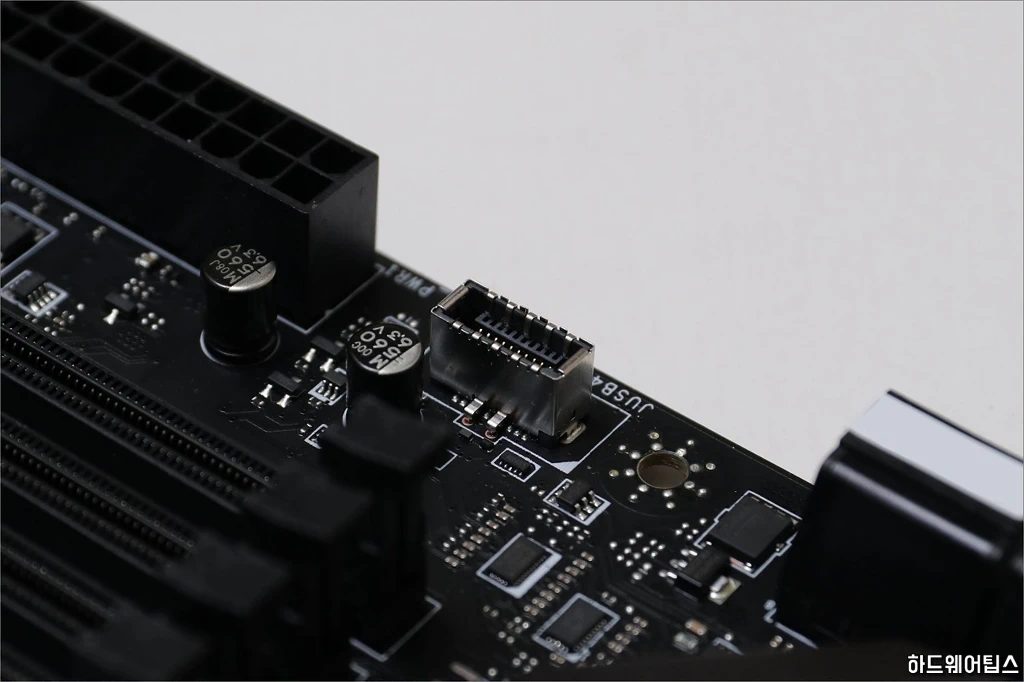

프론트 패널 USB 타입 C 커넥터가 제공됩니다.

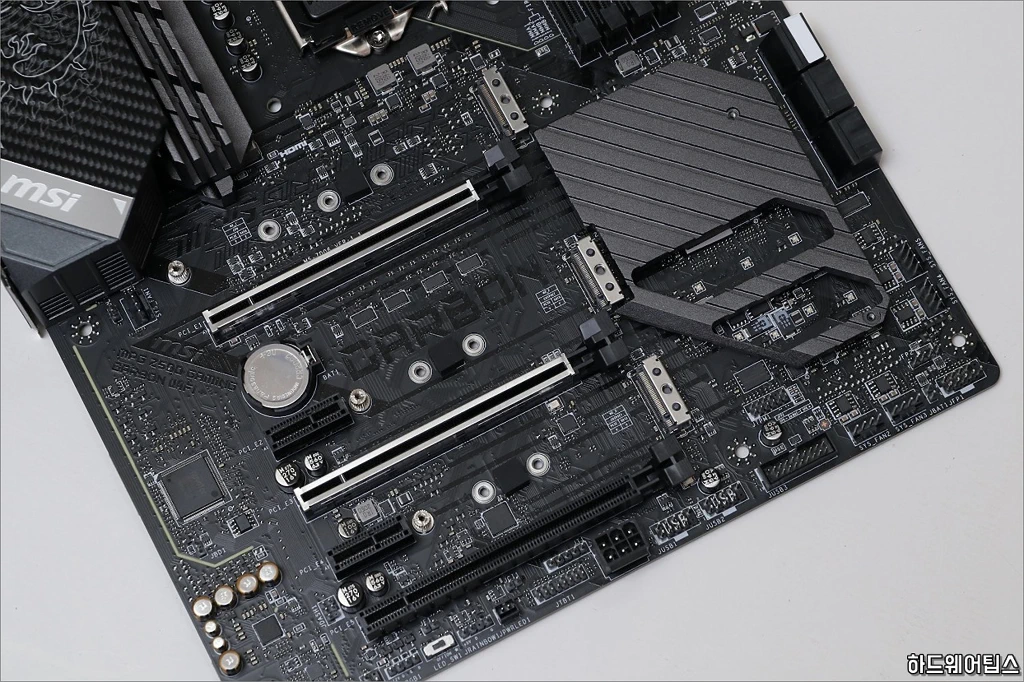

확장 슬롯 구성은 다음과 같습니다.
* PCIe x16 슬롯 3개: x16/x0/x4, x8/x8/x4, x8/x4+x4/x4 구성 지원
– PCI_E1 & PCI_E3 슬롯 (From CPU): 11세대 CPU 장착 시 PCIe 4.0, 10세대 CPU 장착 시 PCIe 3.0 지원
– PCI_E5 슬롯 (From Z590 칩셋): PCIe 3.0 지원
* PCIe 3.0 x1 슬롯 2개 (From Z590 칩셋)
M.2 슬롯 구성은 다음과 같습니다.
* M.2 슬롯 (Key M) 3개
– M2_1 슬롯 (From CPU): 11세대 CPU 장착 시 사용 가능, PCIe 4.0 x4 지원
– M2_2 및 M2_3 슬롯 (From Z590 칩셋): PCIe 3.0 x4 지원, SATA 6Gb/s 지원

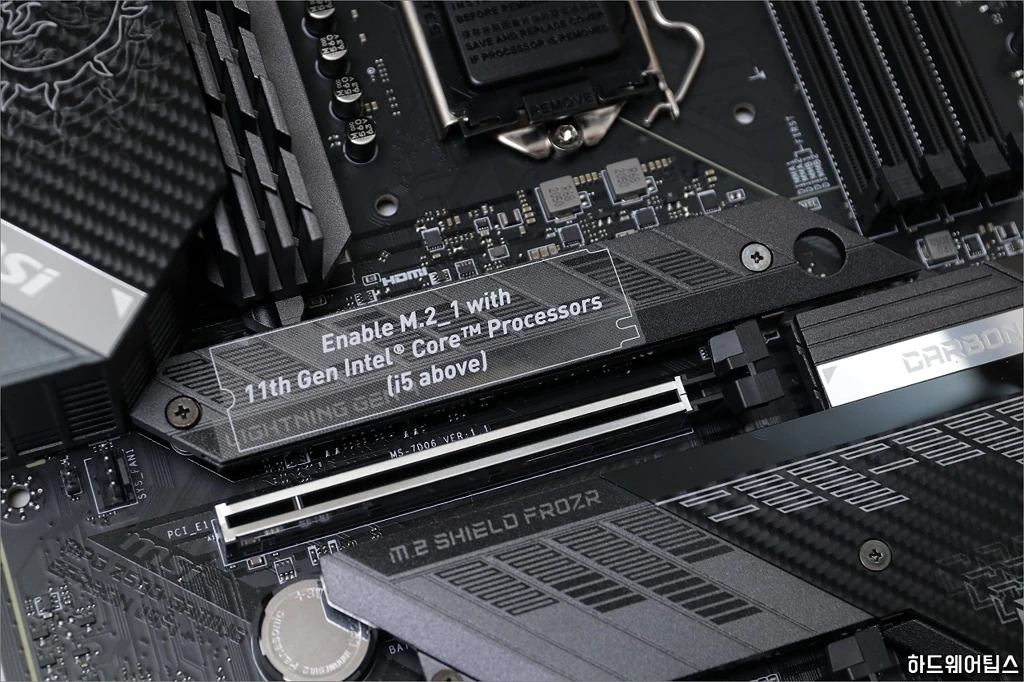

PCIe 4.0 x4를 지원하는 1번 M.2 슬롯은 코어 i5 이상의 11세대 인텔 코어 프로세서를 장착 시에만 사용할 수 있습니다.

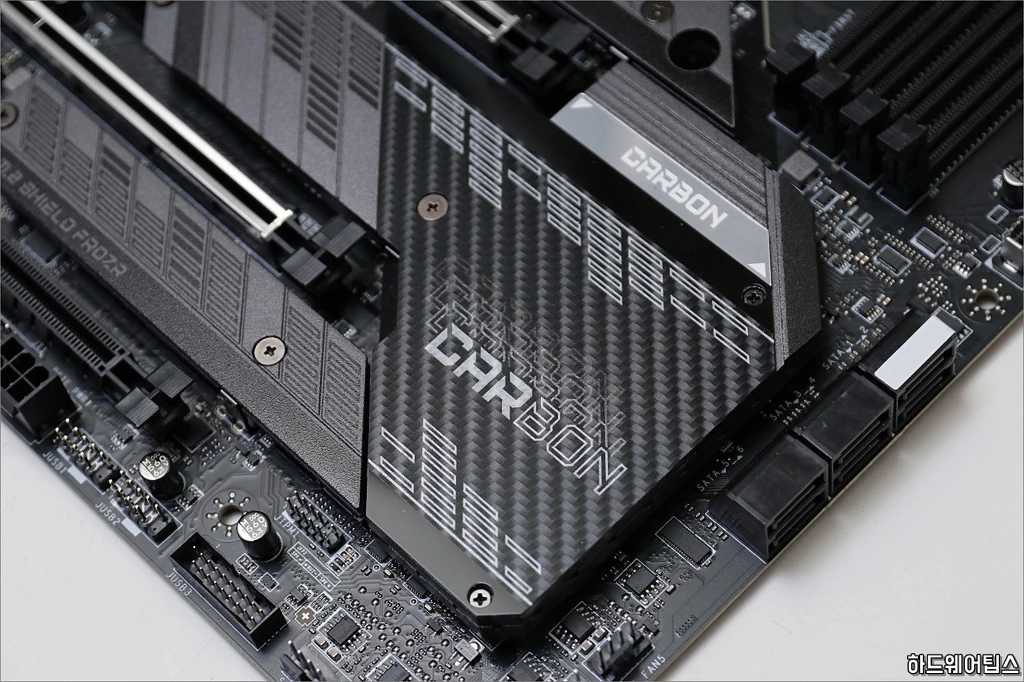

칩셋 방열판은 RGB LED 효과를 제공합니다.

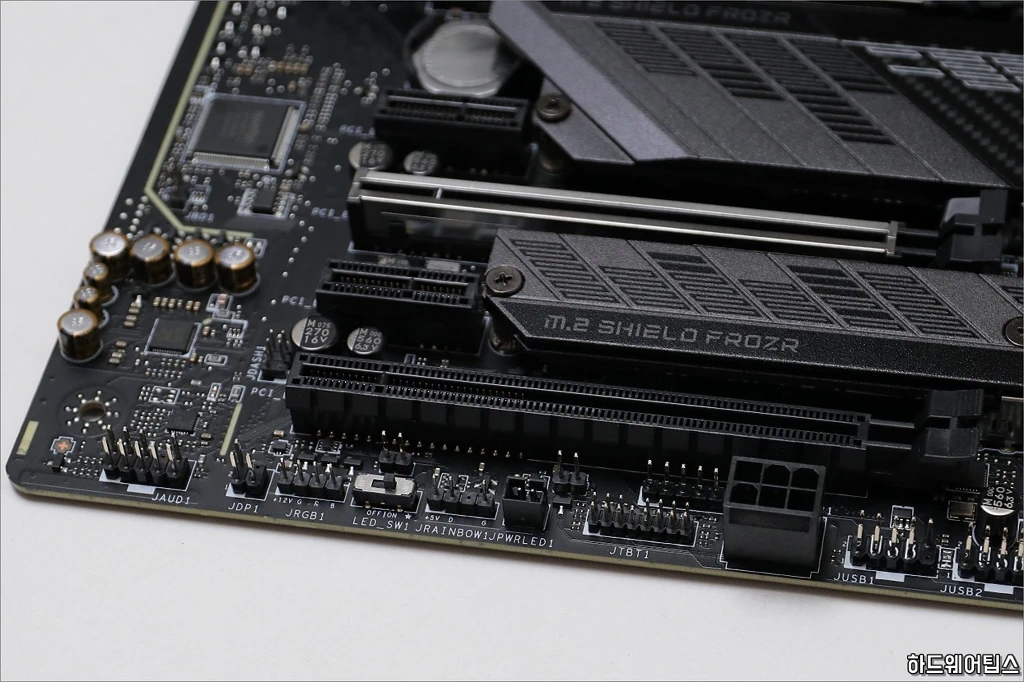

하단에는 RGB LED 스위치가 제공되는데 이를 통해 하드웨어적으로 RGB LED를 모두 끈 상태로 사용할 수 있습니다. 우측에 보이는 6핀 보조 전원 커넥터는 전력 소모량이 많은 고사양 그래픽 카드를 사용 시에 연결하면 안정적인 동작에 도움을 줄 수 있습니다.

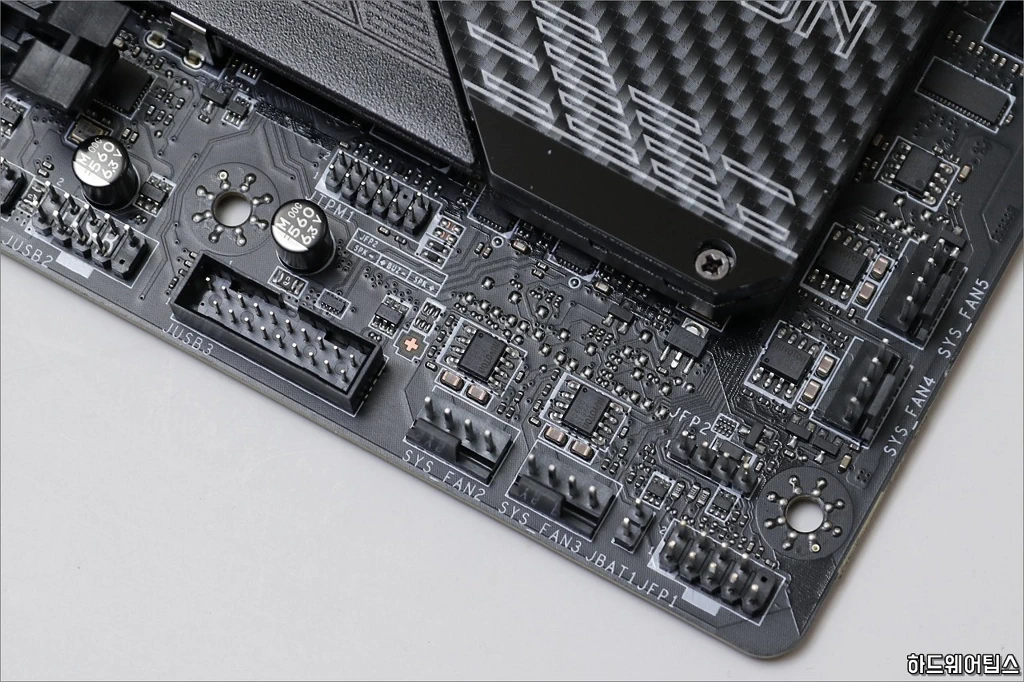

다수의 USB 헤더, 팬 커넥터를 제공합니다.

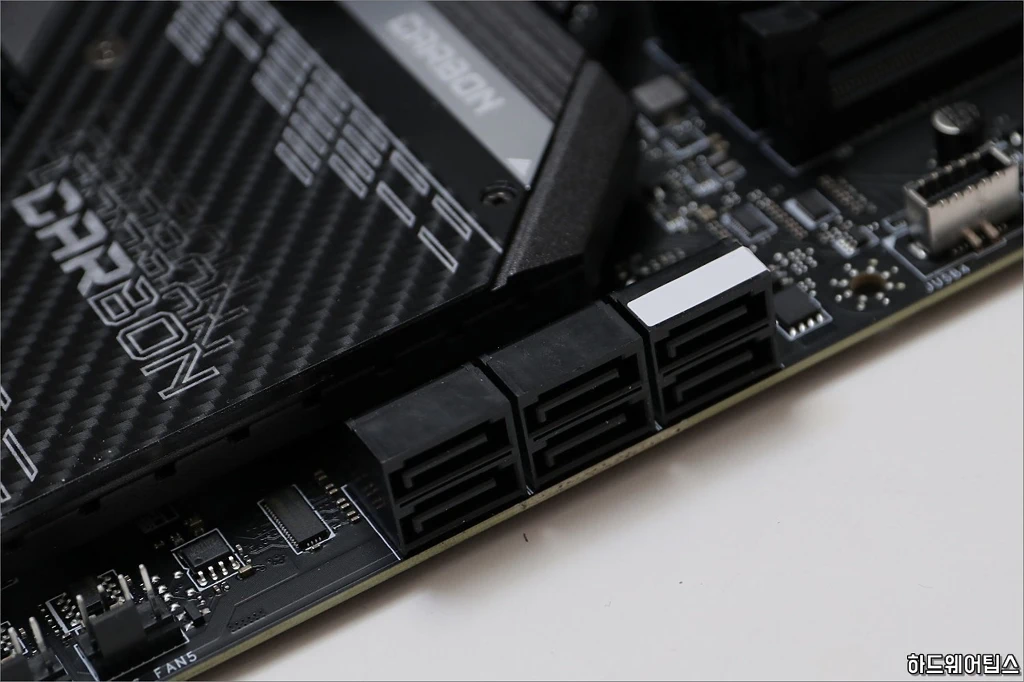

6개의 SATA 6Gb/s 포트를 제공합니다. 단, M2_2 슬롯에 SATA 타입 SSD를 사용 시 SATA2 포트를 사용할 수 없으며, M2_3 슬롯을 사용 시 SATA5/6 포트를 사용할 수 없습니다.

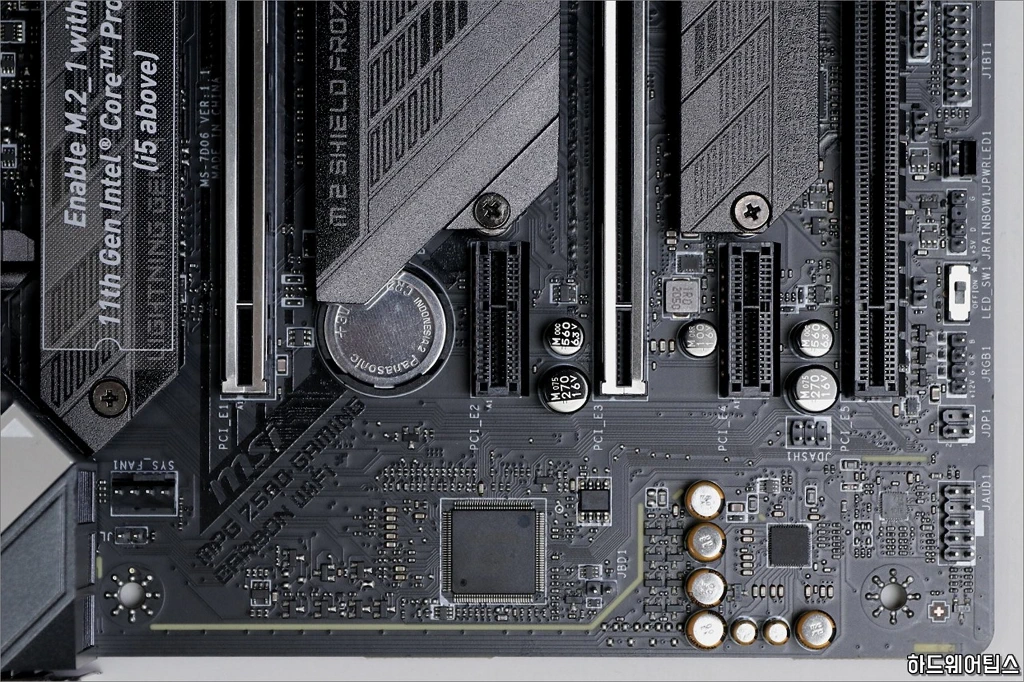

오디오 파트는 노이즈 억제를 위해 독립적으로 디자인되어 있습니다.

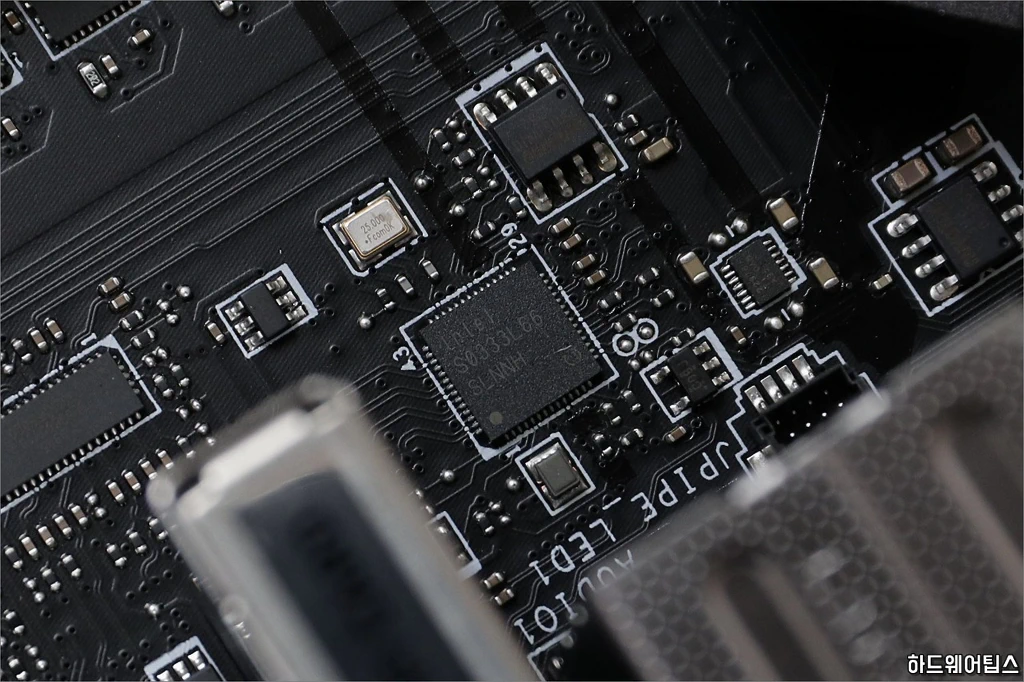

호환성이 개선된 인텔 I225 2.5Gps V3 이더넷 컨트롤러가 사용되었습니다. (SLNNH, 스테핑 B3)

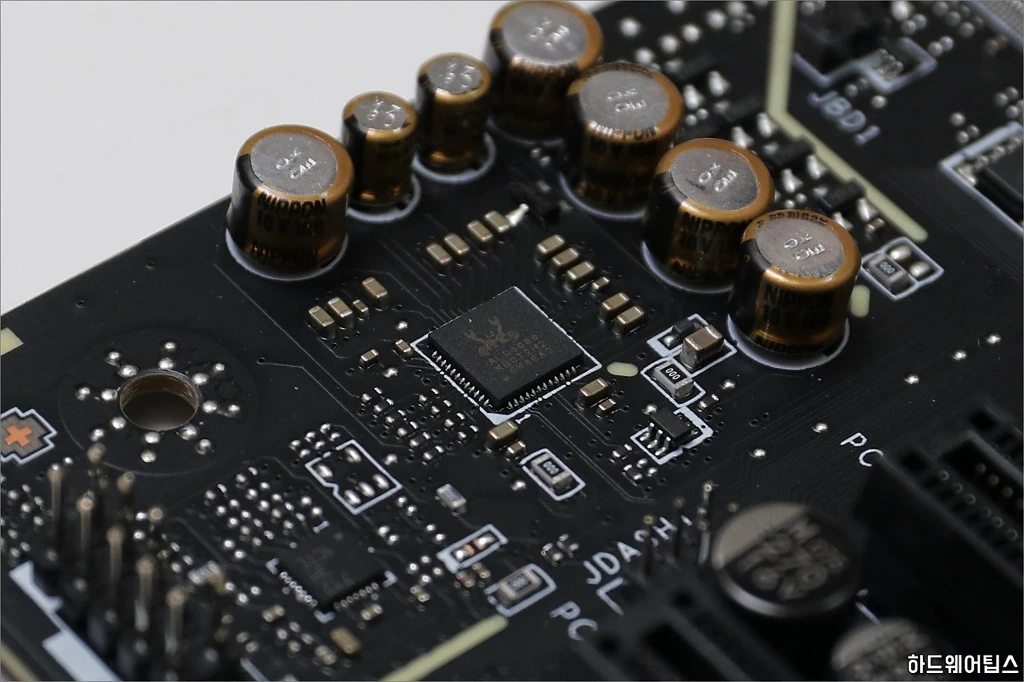

후면 출력 120 dB, 전면 출력 110dB를 지원하는 최신 설계의 HD 오디오 코덱인 리얼텍 ALC4080이 사용되었습니다.

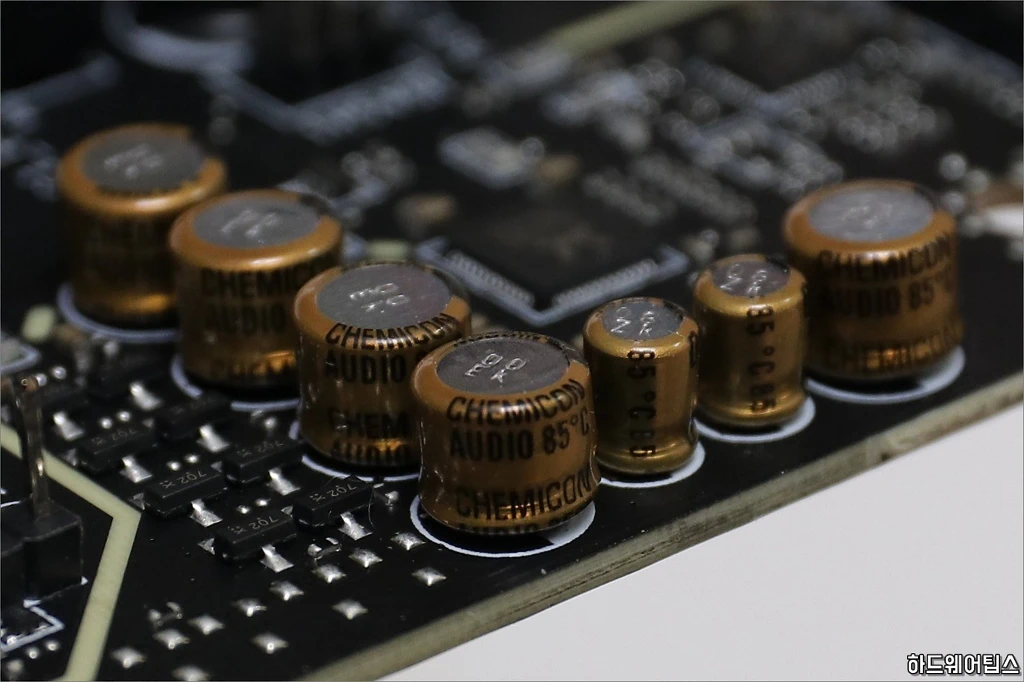

케미콘의 오디오 전용 커패시터도 확인할 수 있습니다.
MSI MPG Z590 게이밍 카본 WIFI: 전원부 & 쿨링

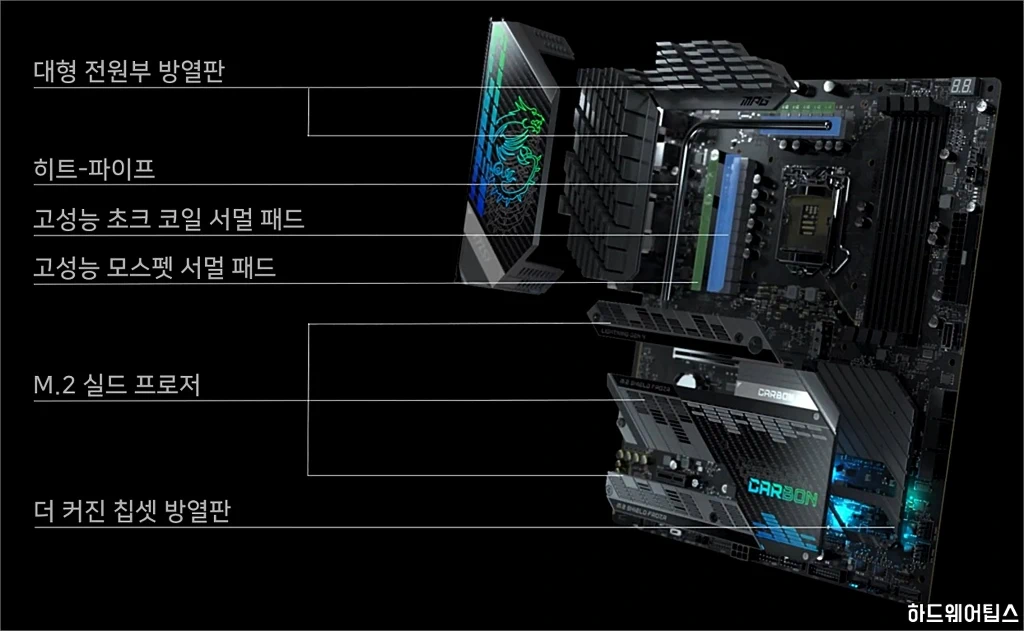

MSI MPG Z590 게이밍 카본 WIFI의 쿨링 솔루션은 위와 같이 설계되어 있습니다.

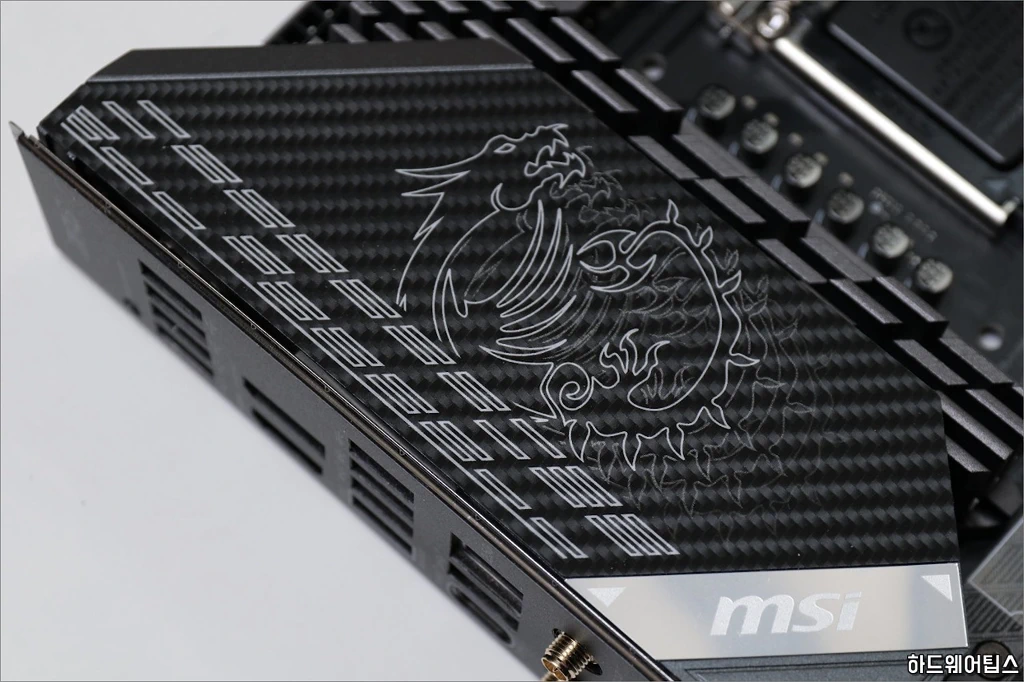

RGB LED를 지원하는 I/O 아머입니다.

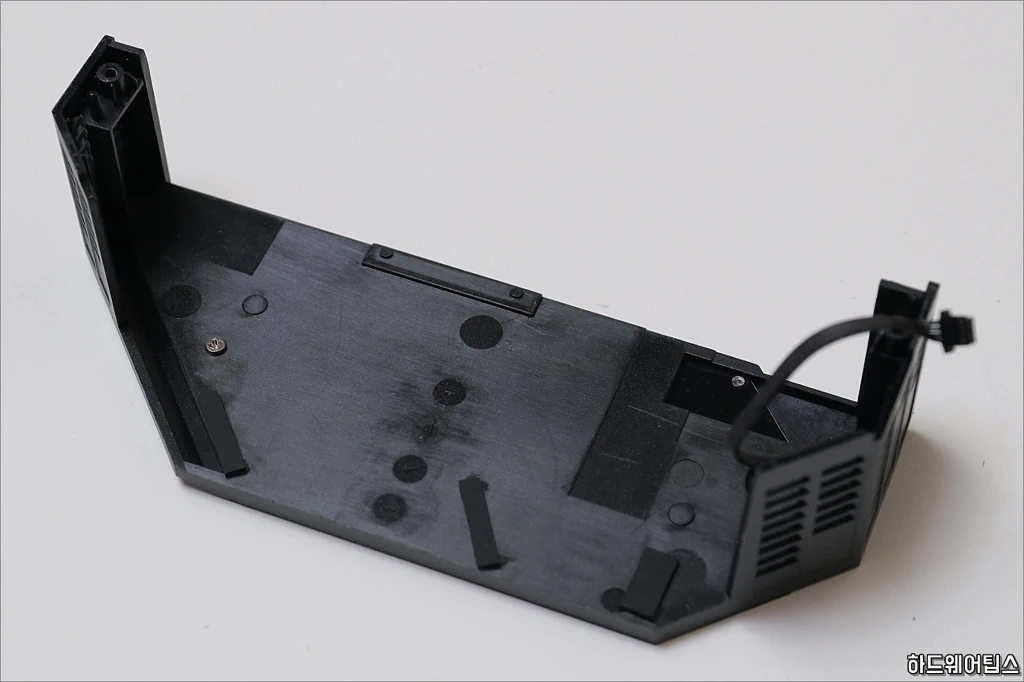

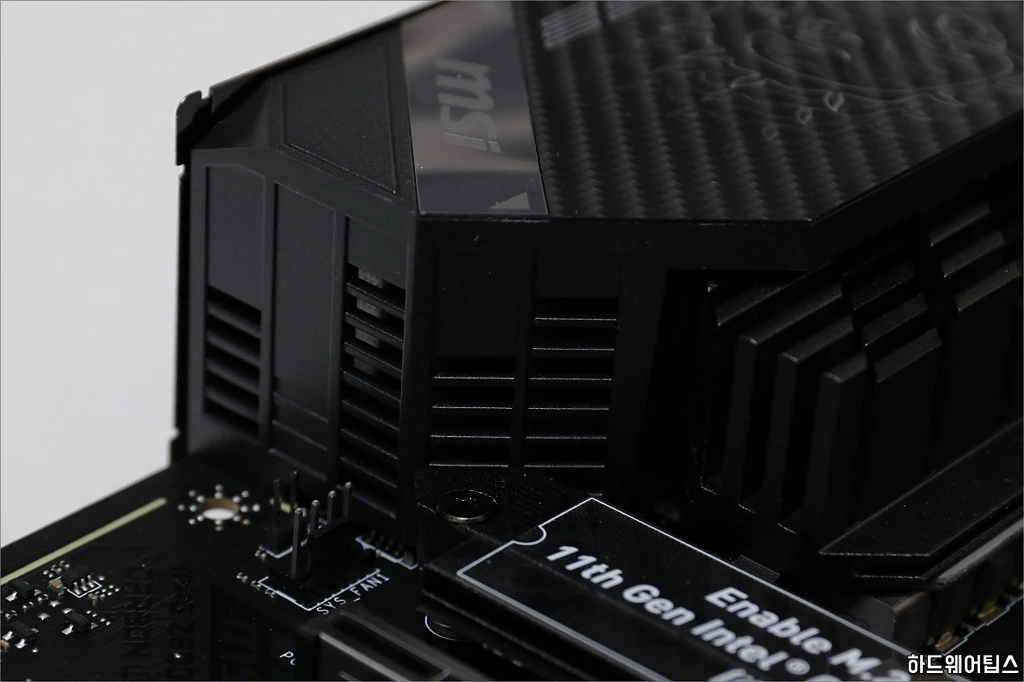

방열 효과를 위해 측면이 뚤려 있습니다.

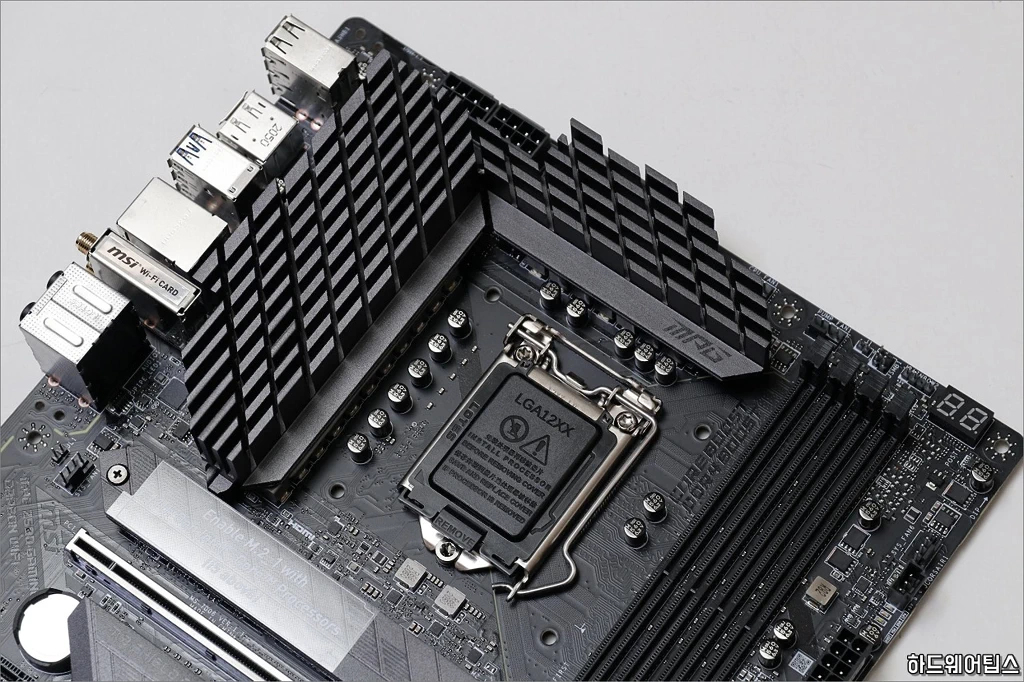

I/O 아머를 분리한 모습입니다.
I/O 아머를 분리하면 거대한 전원부 방열판이 모습을 드러냅니다.
방열판은 스페이서를 포함한 볼트 고정 방식으로 더욱 안정적으로 장착되어 있습니다.

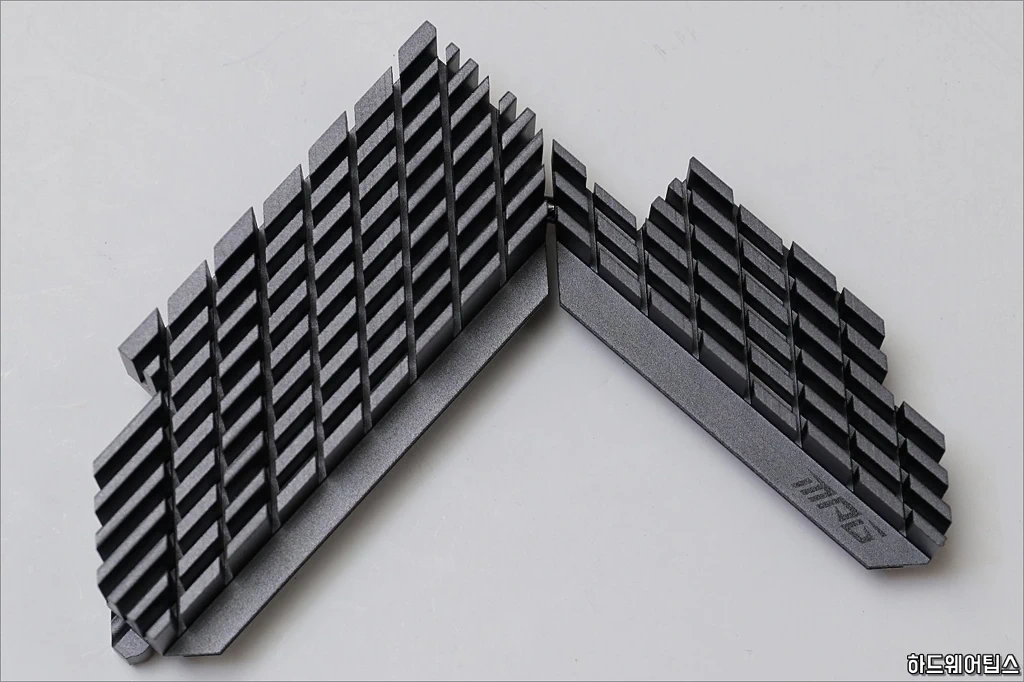

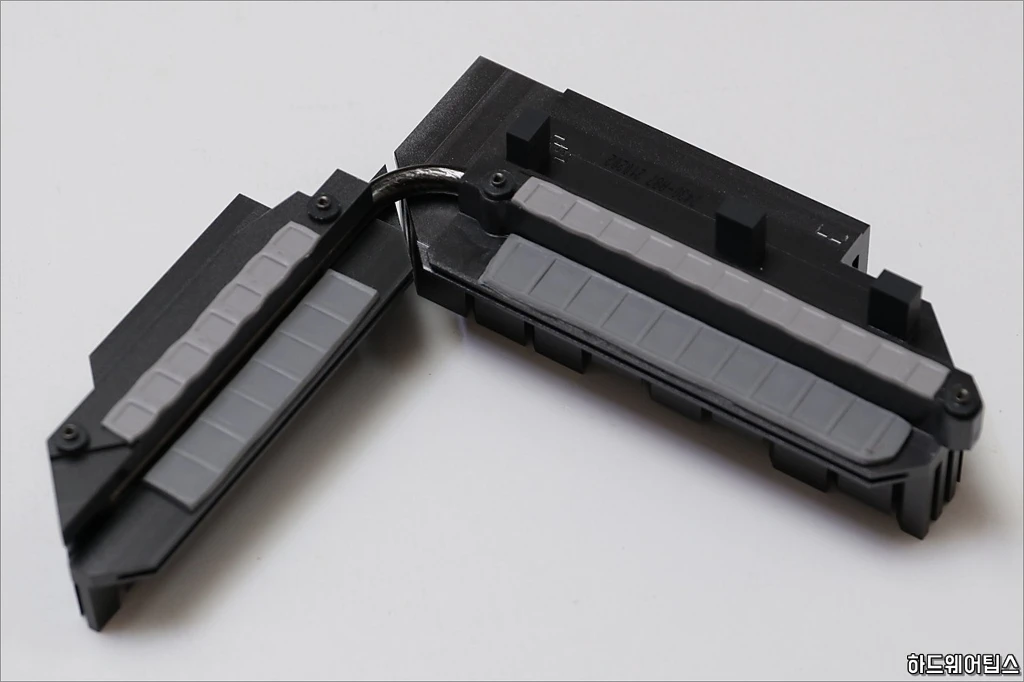

분리된 전원부 방열판의 모습입니다.
방열판에는 중급형 이상 메인보드의 필수 요소인 히트파이프가 사용되었습니다. 서멀 패드는 7W/mk 스펙의 고성능 제품이 부착되어 있습니다.

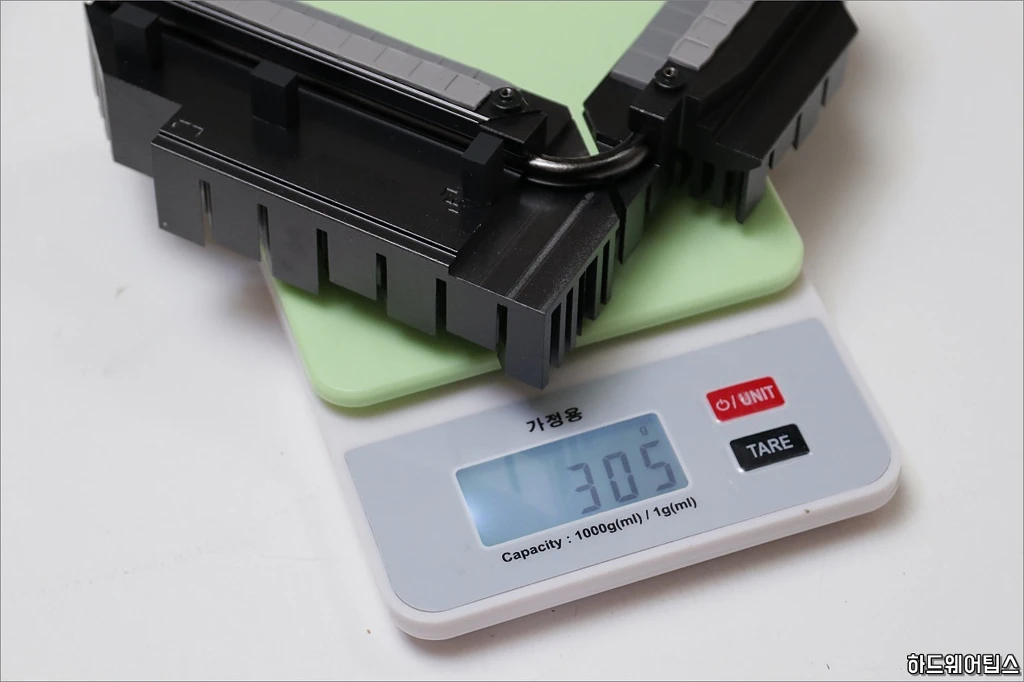

전원부 방열판의 무게는 305g으로 시중에 판매되는 보급형 CPU 쿨러의 방열판 무게와 큰 차이가 없습니다.

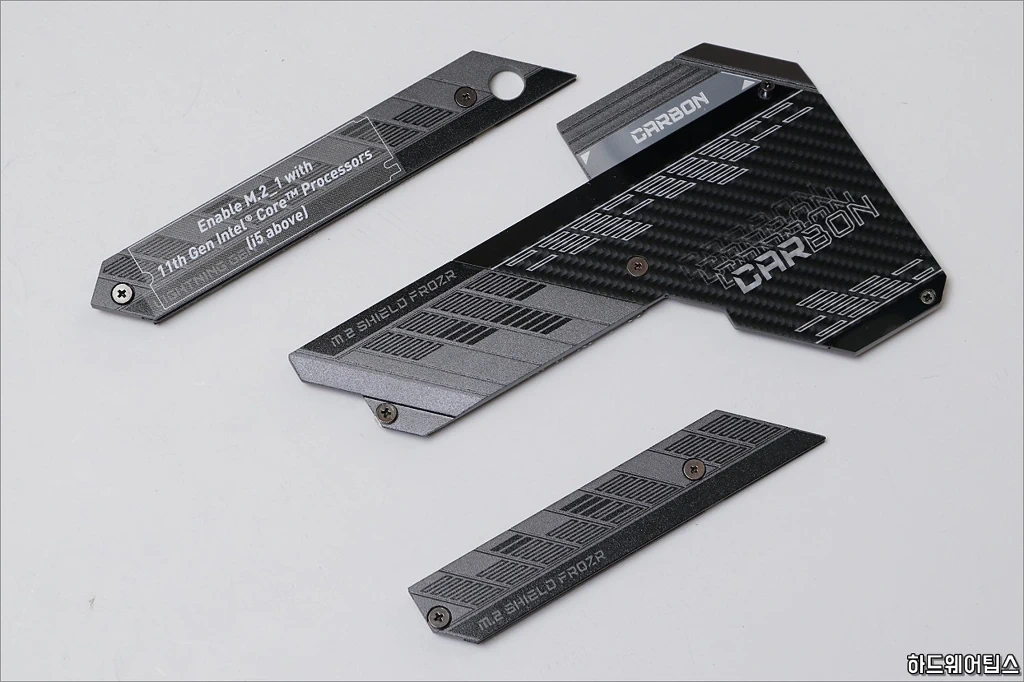

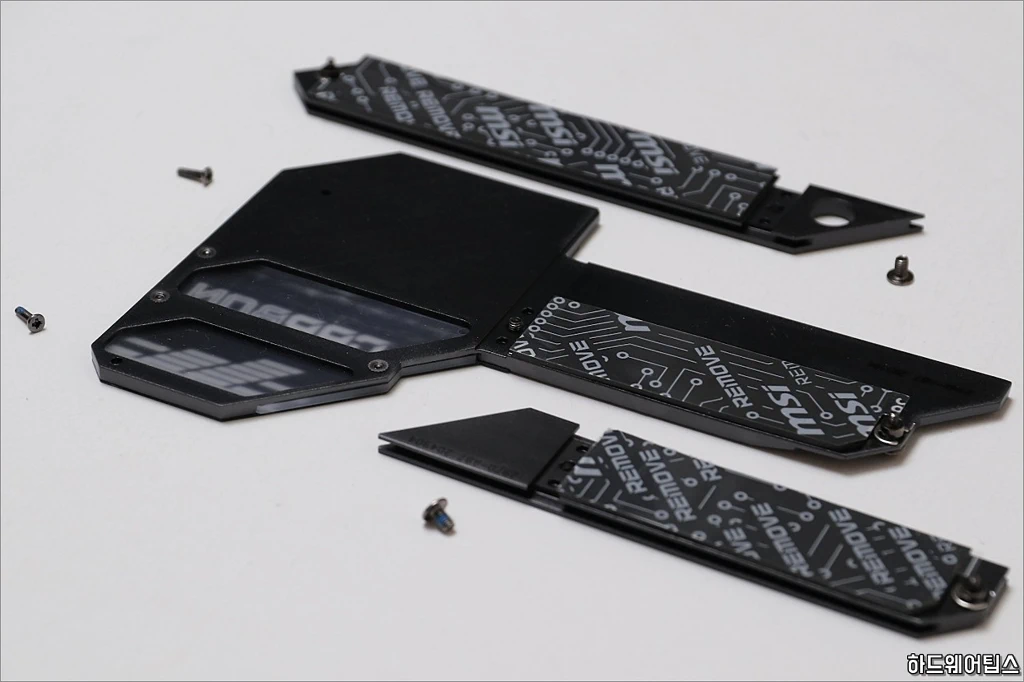

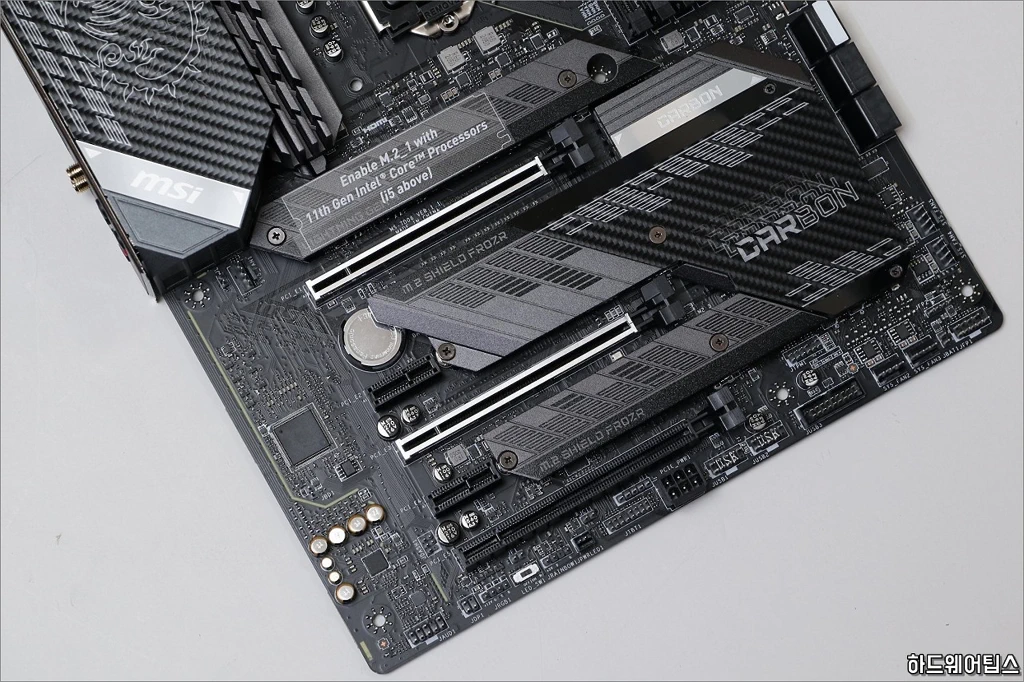

M.2 전용 방열판인 M.2 실드 프로저를 분리한 모습입니다.
M.2 실드 프로저는 M.2 SSD의 냉각에 사용되기 때문에 전원부와는 다른 서멀 패드가 사용되었습니다.

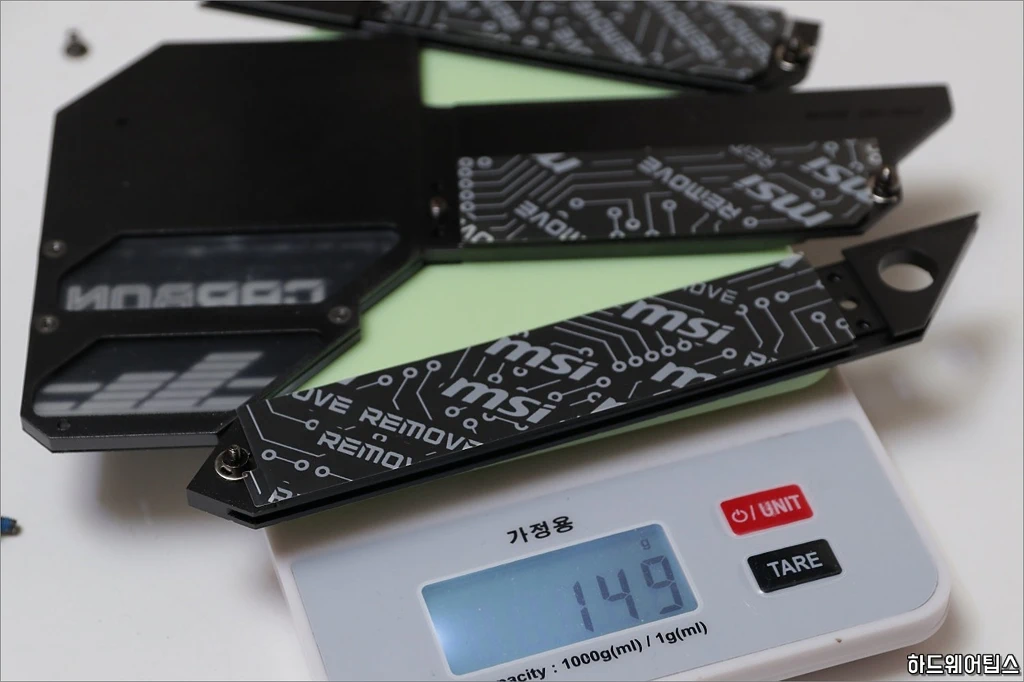

M.2 실드 프로저의 총 무게는 149g으로 측정되었습니다.

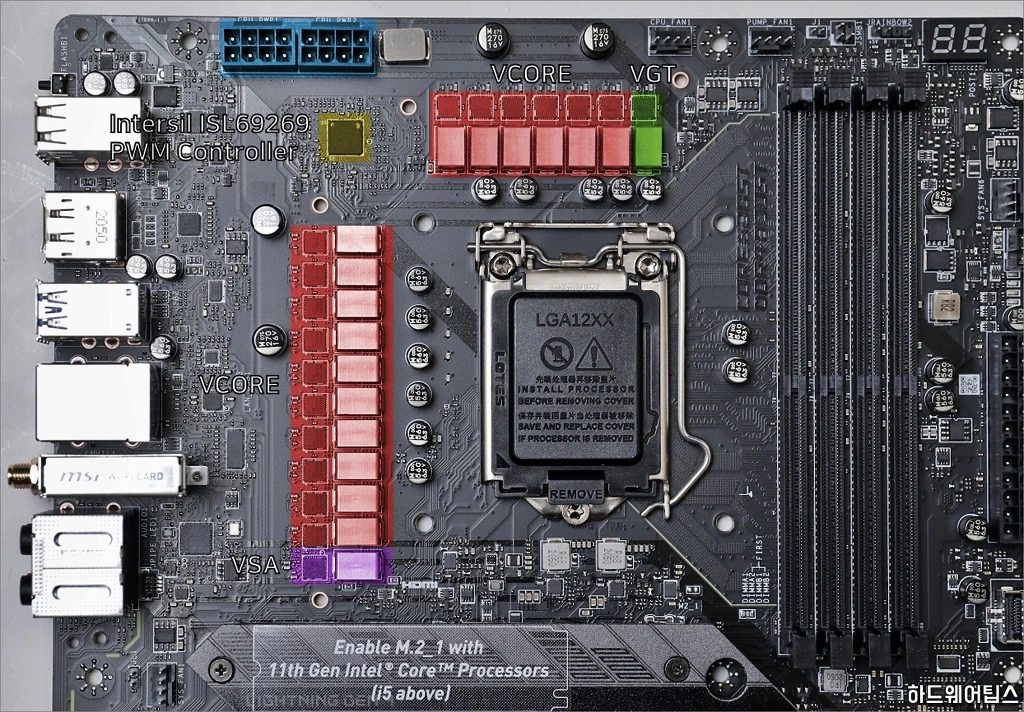

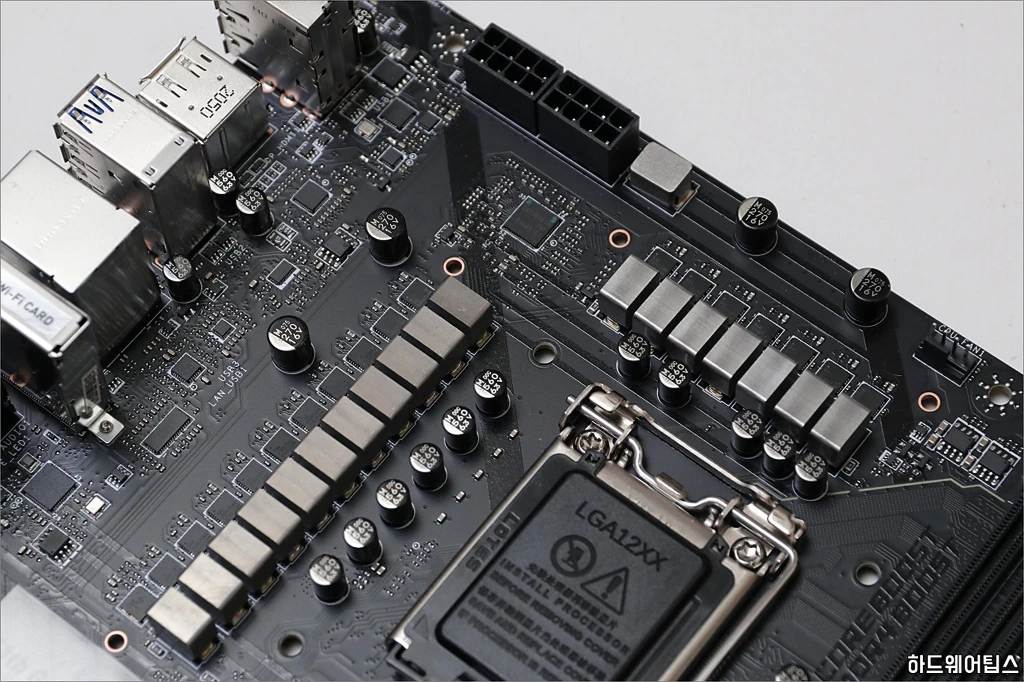

MSI MPG Z590 게이밍 카본의 전원부는 16+1+1 구성이며 일종의 듀얼 아웃풋 방식인 MSI 듀엣 레일 파워 시스템 (DRPS)이 적용되었습니다.
전원부는 ISL69269 12 페이즈 디지털 PWM 컨트롤러와 75A급 스마트 파워 스테이지(DRMOS, 드라이버 모스펫), 커스텀 솔리드 커패시터, 커스텀 타이태니엄 초크 코일을 사용하여 지속적인 과부하 환경에서도 안정적으로 동작하도록 설계되었습니다.

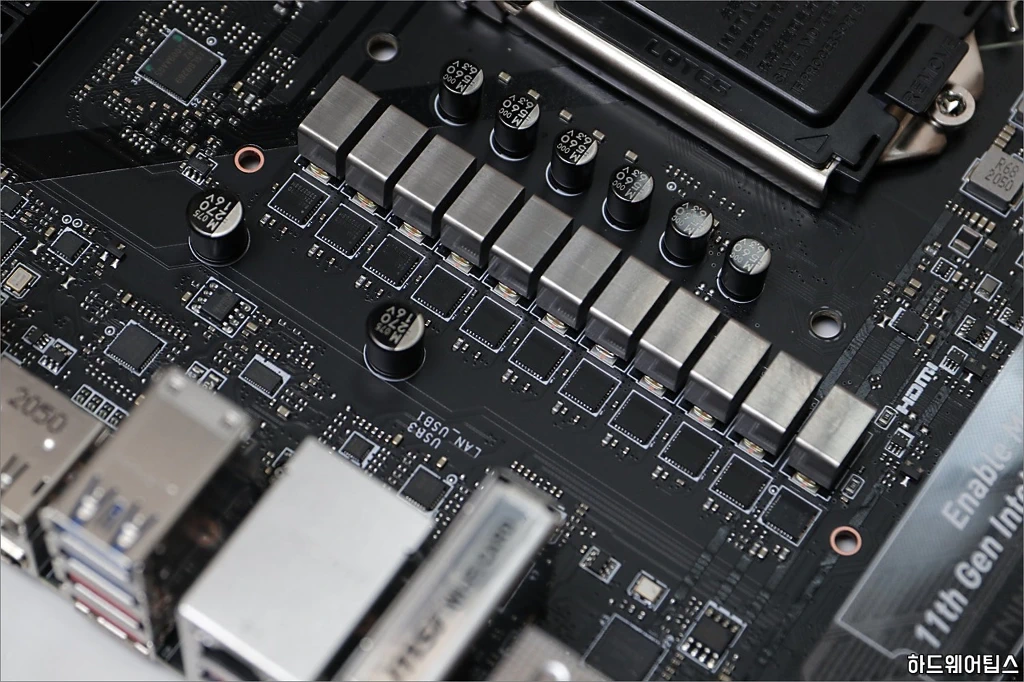

VCORE 1200A, VCCGT 75A, VCCSA 75A의 스펙으로 Z490 게이밍 카본과 비교 시 1.6배 이상 강화된 디지털 전원부.

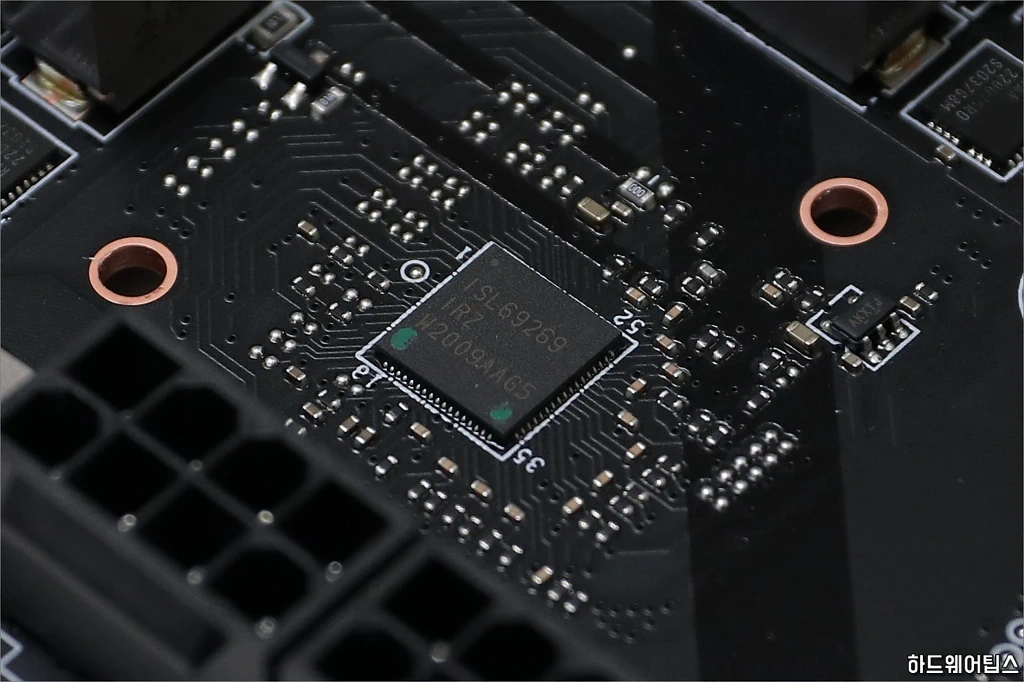

인터실(Intersil) ISL69269 12 페이즈 PWM 컨트롤러.
르네사스(Renesas) RAA220075 스마트 파워 스테이지(SPS).

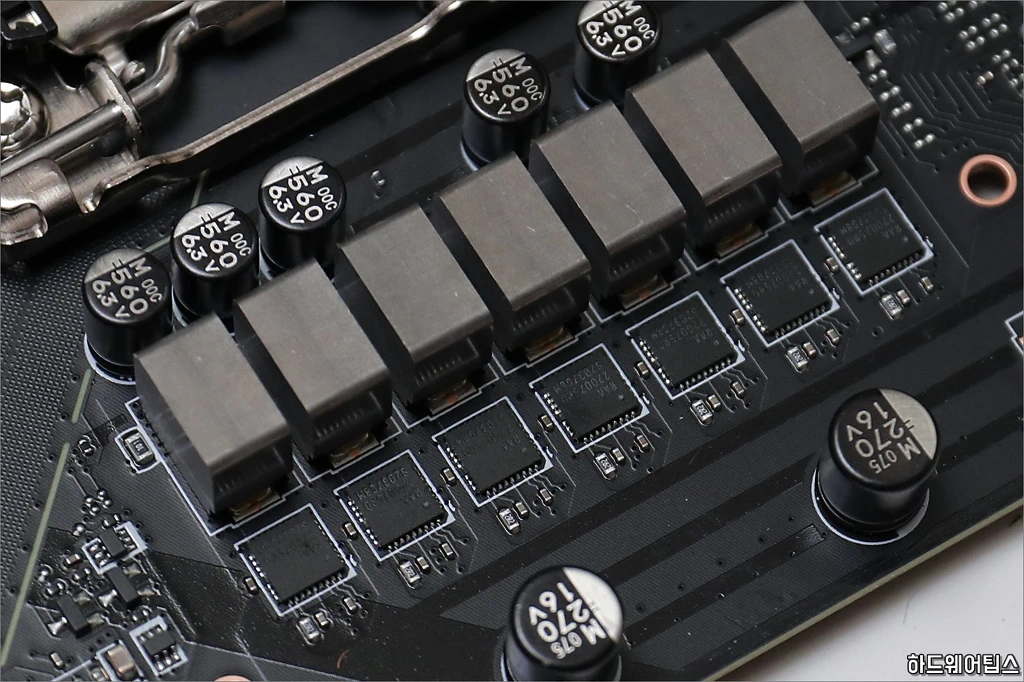

MSI 커스텀 솔리드 커패시터와 커스텀 타이태니엄 초크 코일.
MSI MPG Z590 게이밍 카본 WIFI: 미스틱 라이트

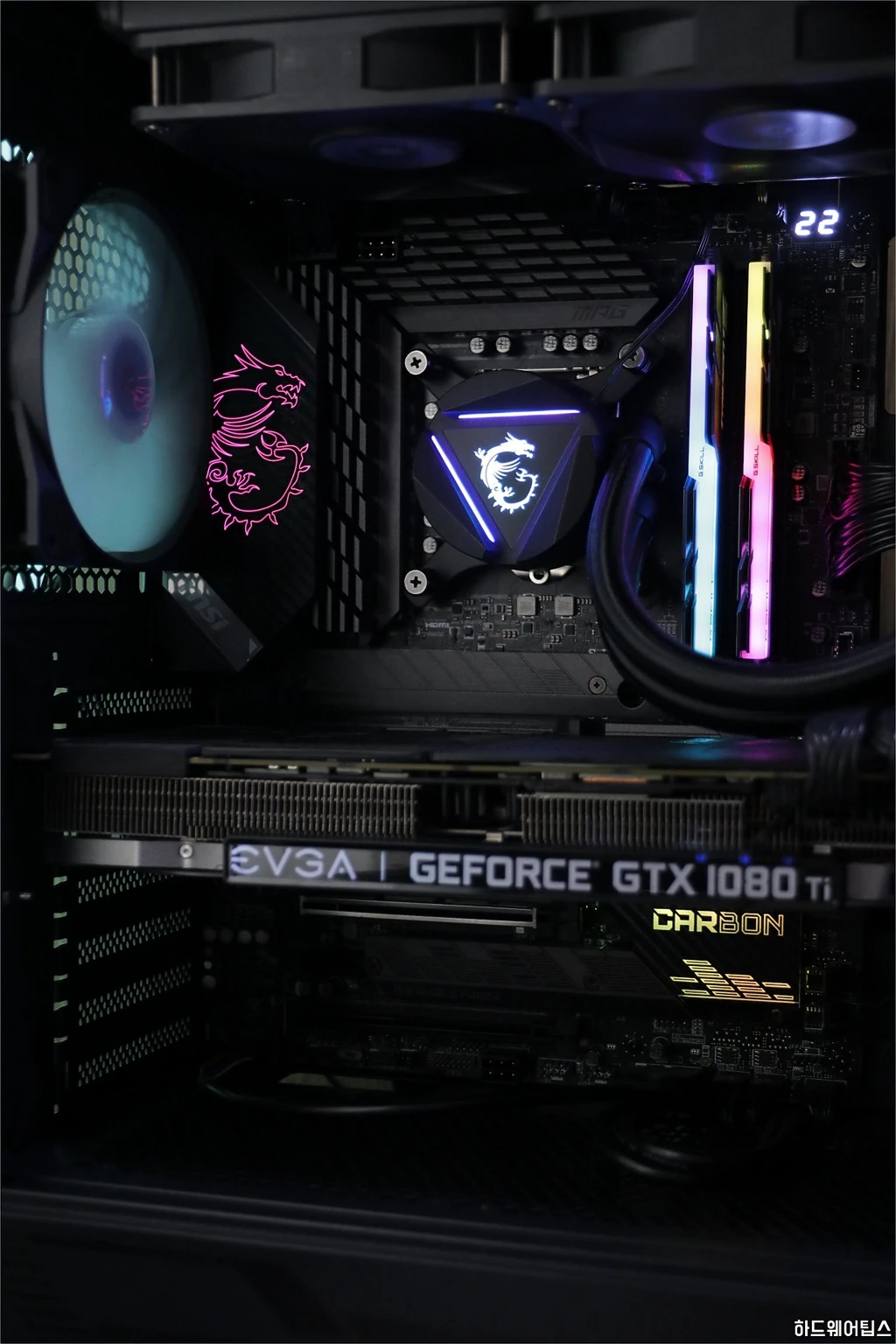

게이밍 카본 시리즈의 DNA는 사실 미스틱 라이트로 대변되는 화려한 RGB LED 효과입니다.

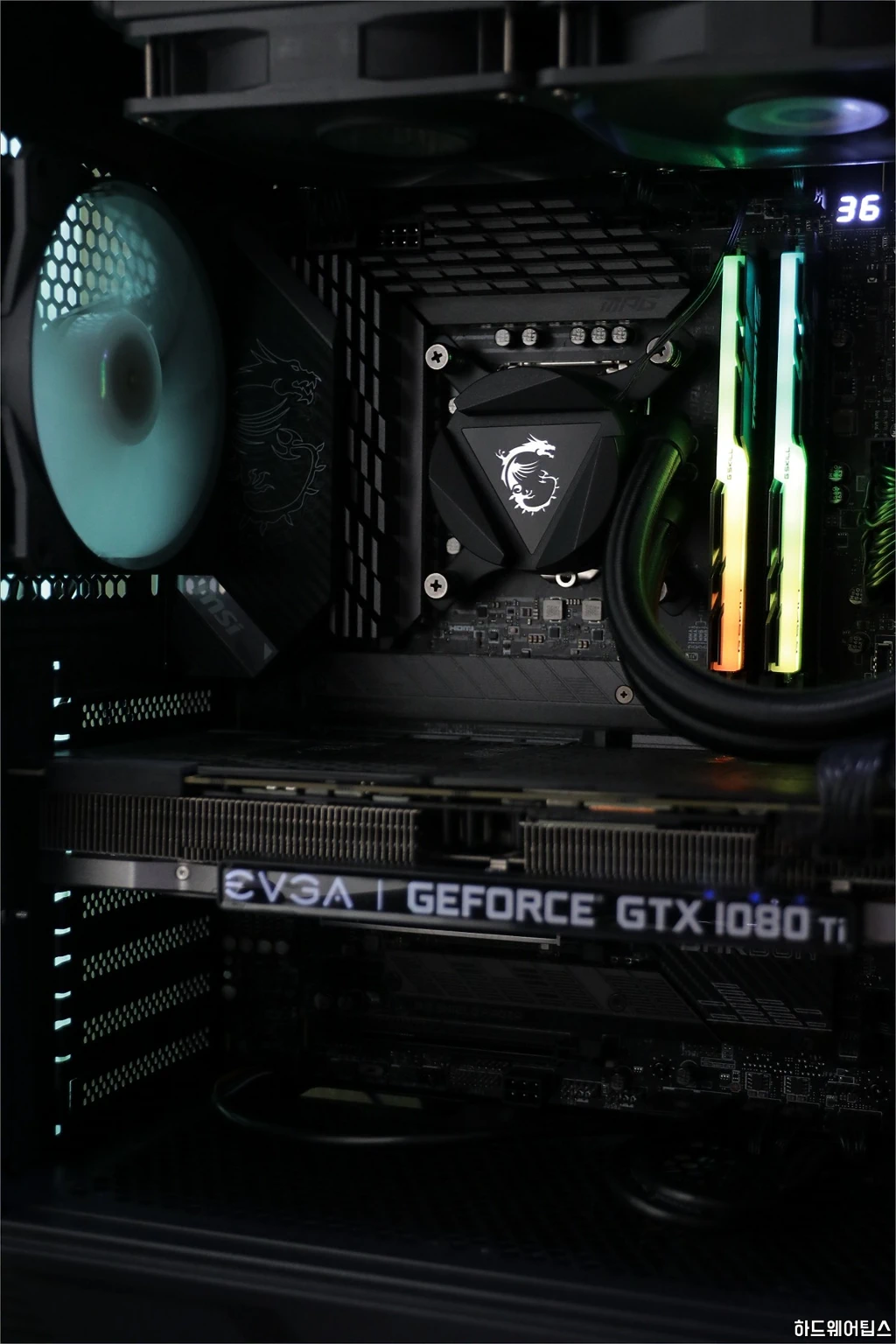

이번 세대의 RGB LED 효과는 살짝 사이버 펑크 같은 느낌도 드네요. 하지만 메인보드 하단에 장착된 RGB LED 제어 스위치를 이용해 효과를 끄면 이렇게 깔끔하게도 사용할 수 있습니다.
개인적으로는 RGB LED를 끈 묵직한 느낌이 더 마음에 들었습니다.
단, 메모리의 RGB LED 효과의 경우 하드웨어 스위치로 제어할 수 없고 미스틱 라이트 소프트웨어(드래곤 센터 또는 MSI 센터)를 사용해야 설정이 가능합니다.
MSI MPG Z590 게이밍 카본 WIFI: UEFI BIOS

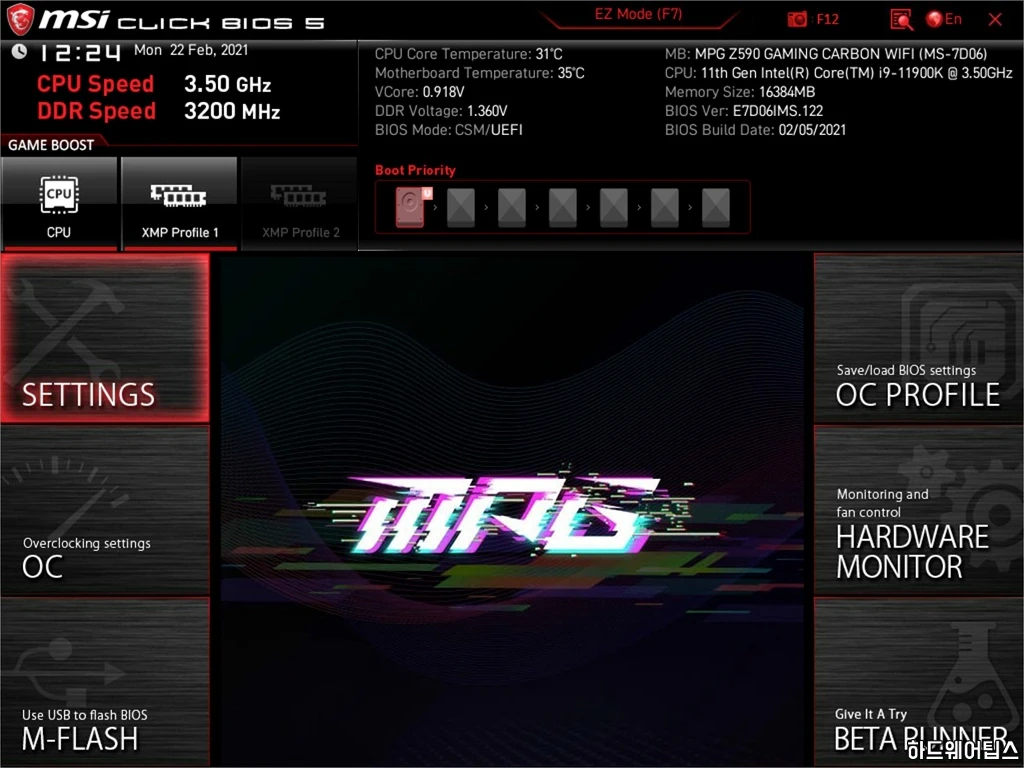

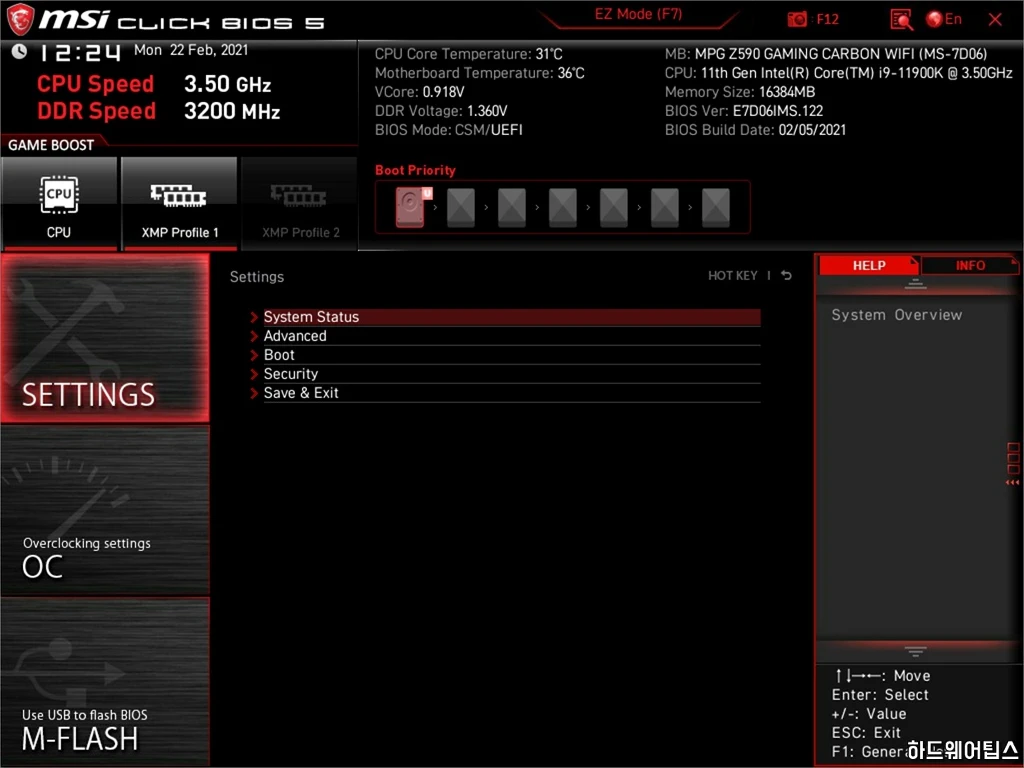

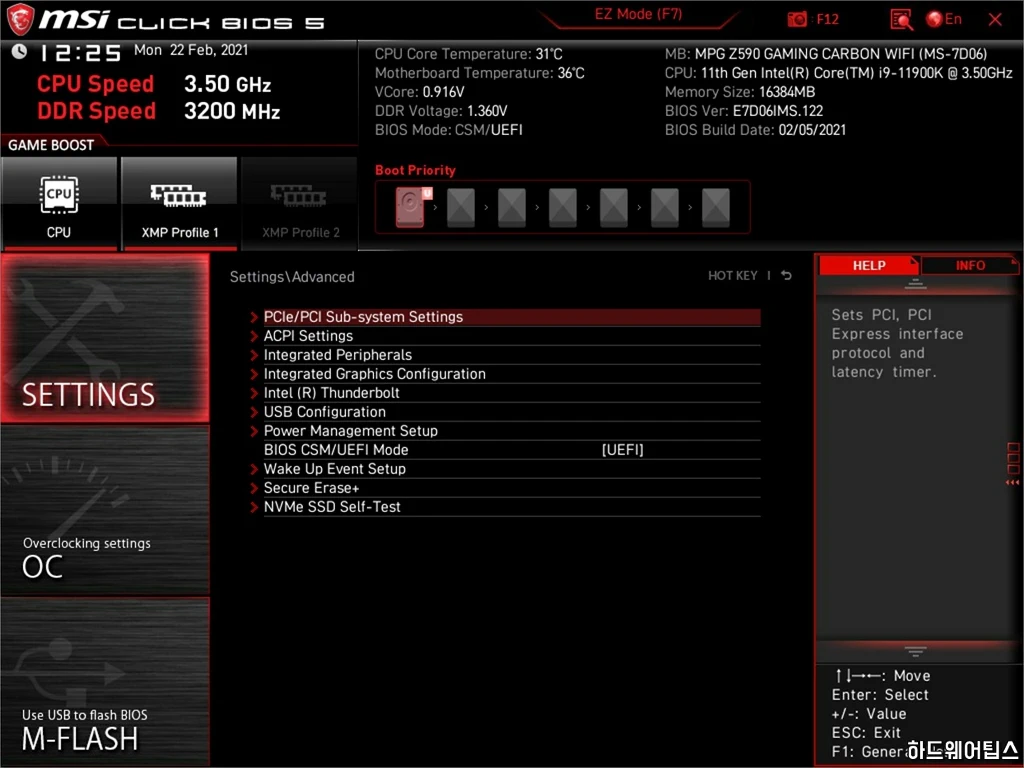

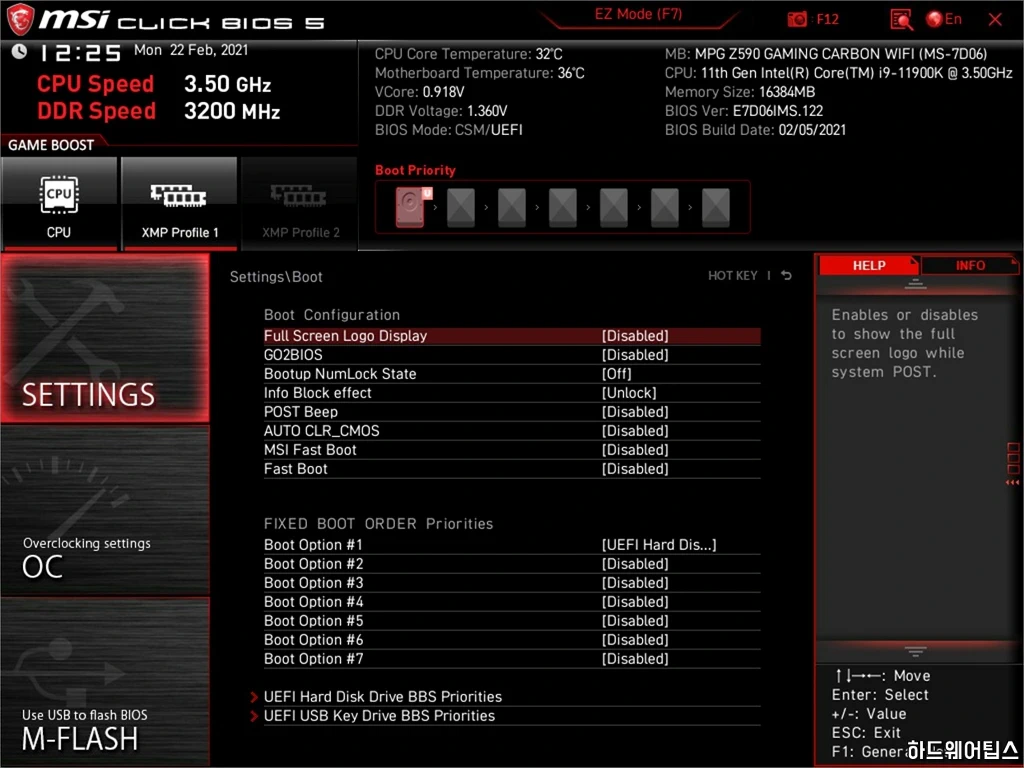

기존 클릭 BIOS 5의 GUI를 그대로 계승하고 있는 MSI MPG Z590 게이밍 카본 WIFI의 BIOS 화면입니다.

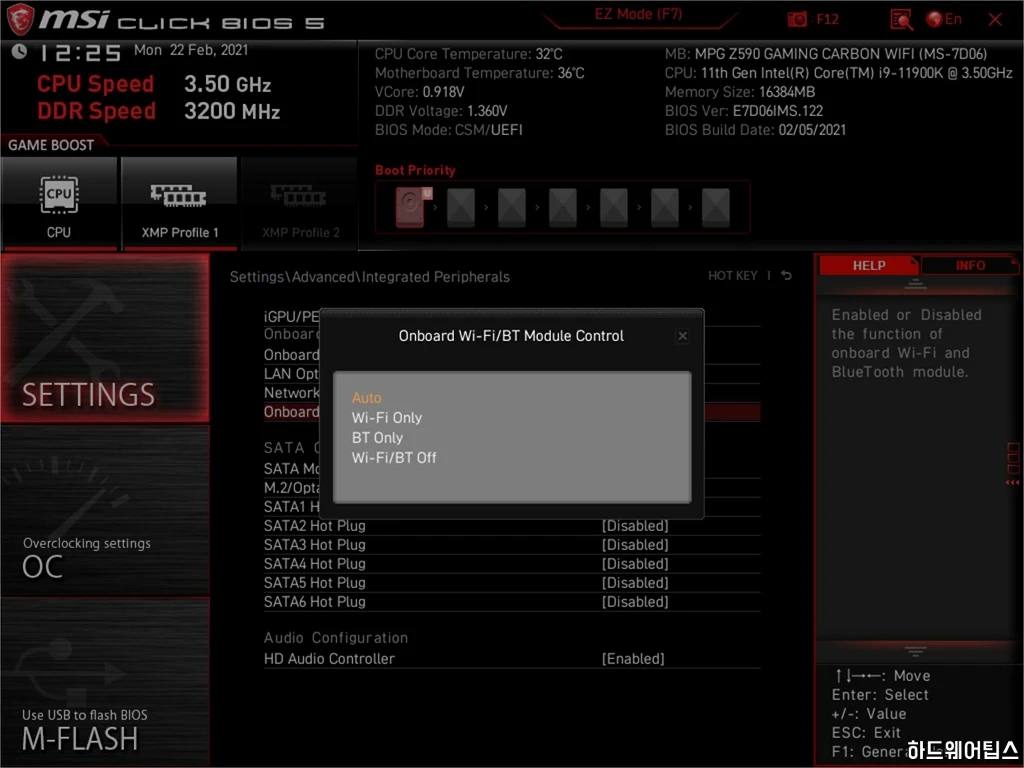

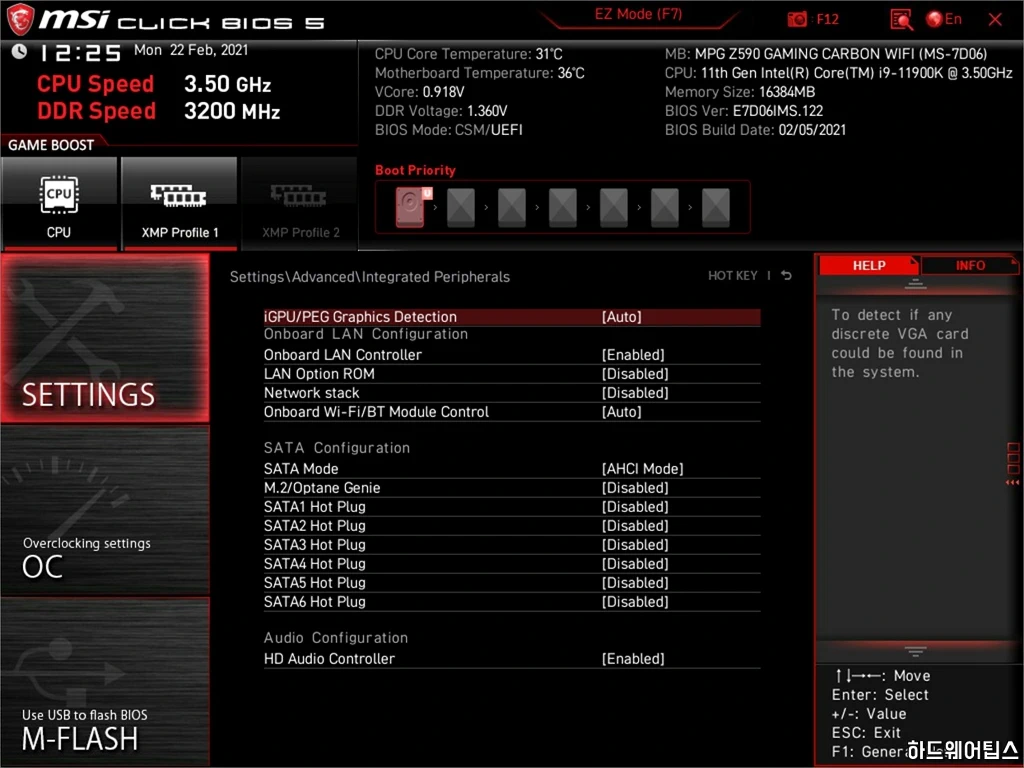

온보드 Wi-Fi, 블루투스 모듈 설정을 보다 상세하게 할 수 있습니다. 이전에는 On/Off만 가능했지만 이젠 와이파이 또는 블루투스만 켜거나 끌 수 있도록 개선되었습니다.

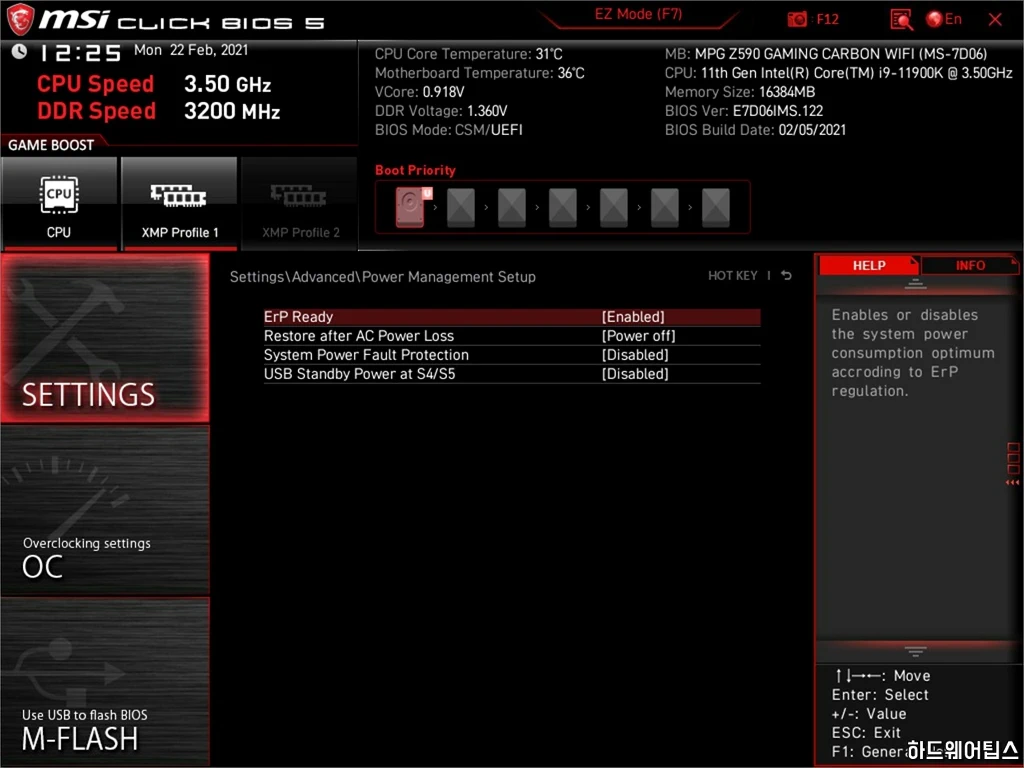

절전 모드 또는 시스템 종료 시의 대기 전력을 아끼려면 ErP Ready 기능을 사용하면 됩니다.

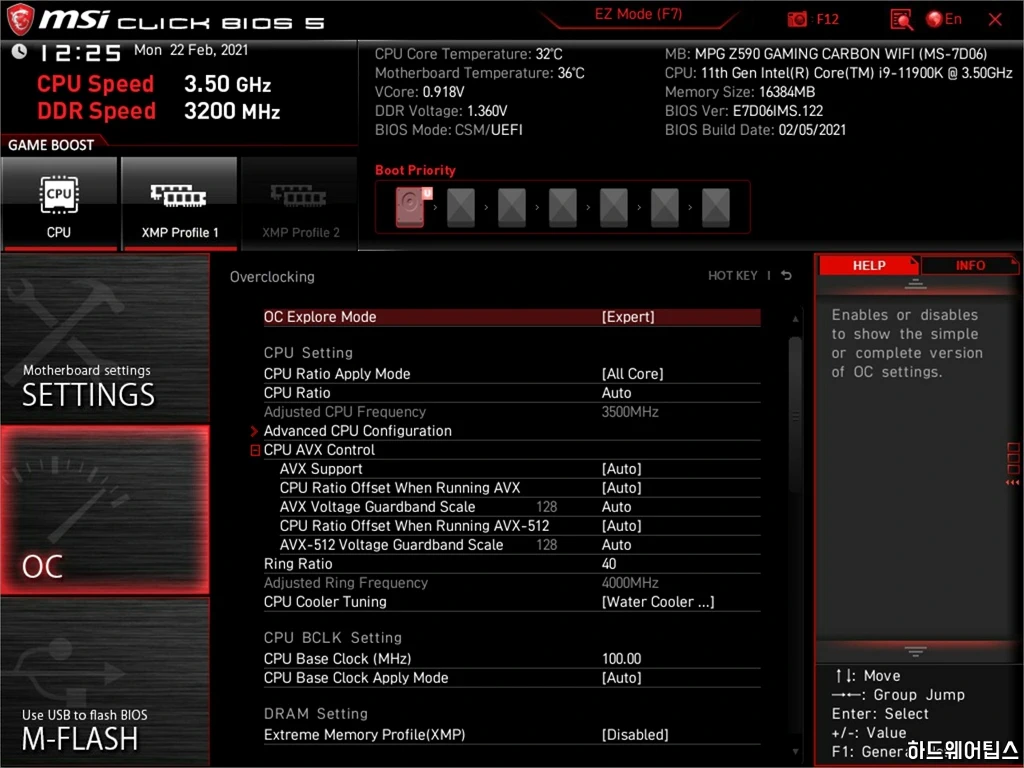

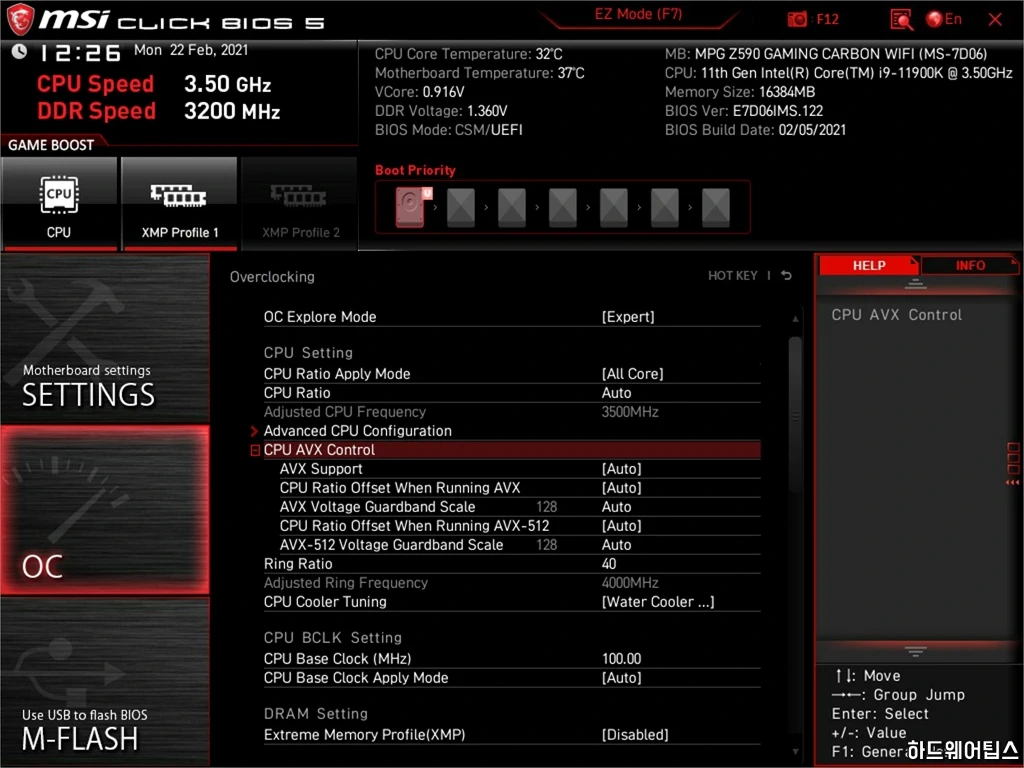

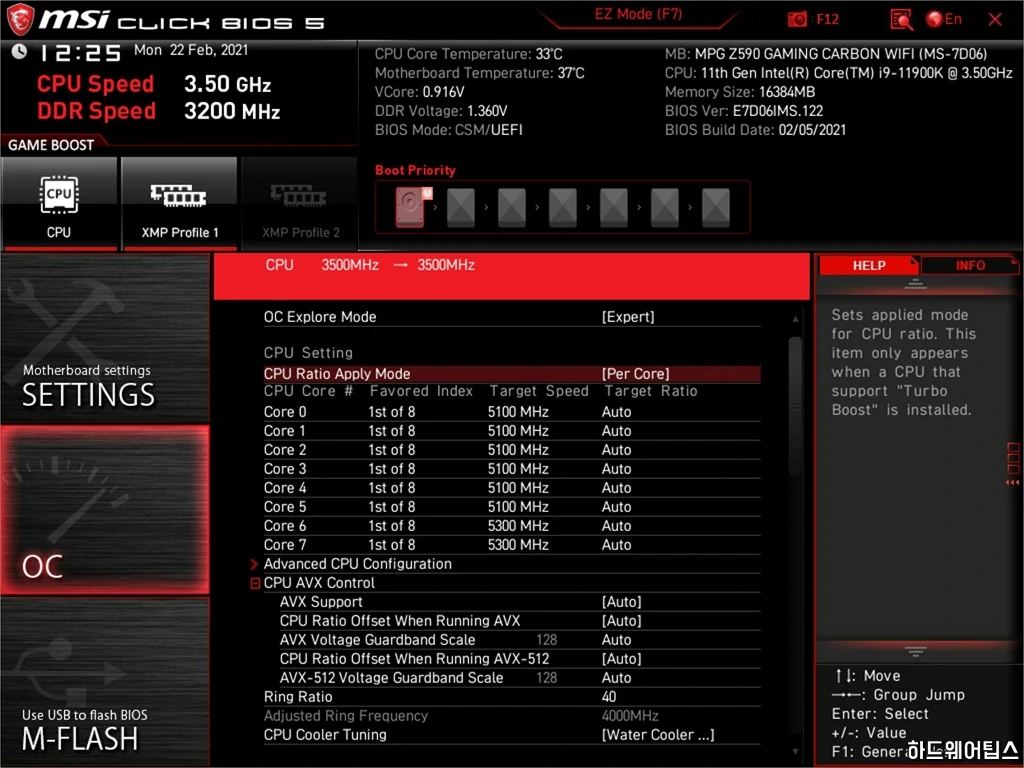

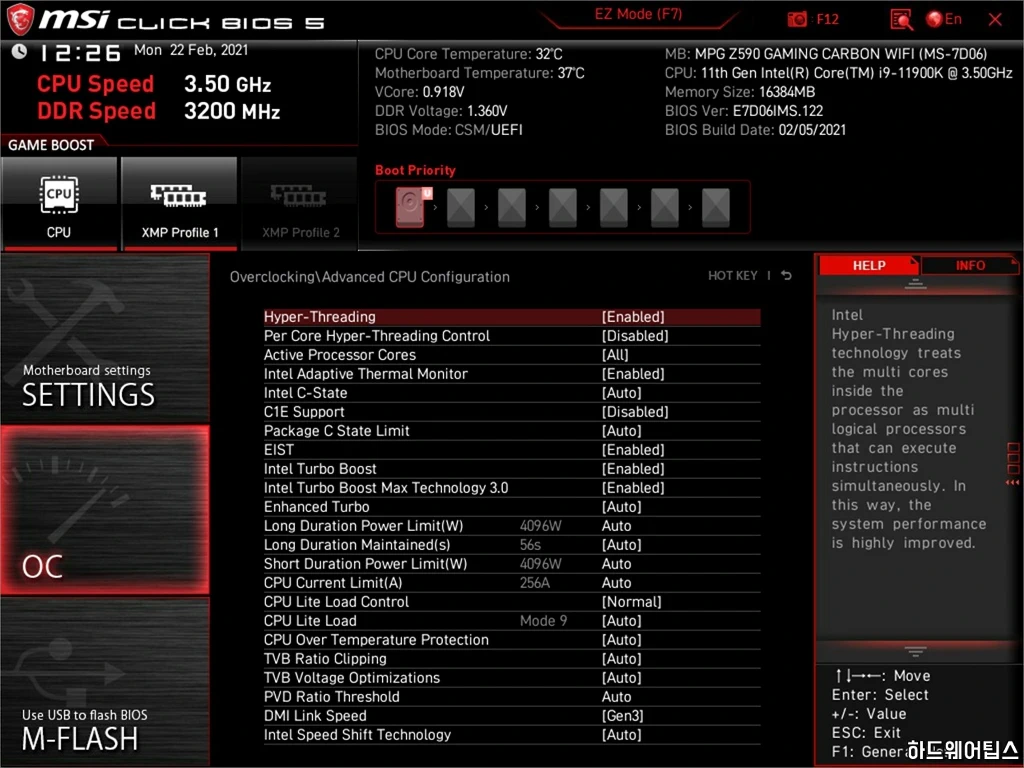

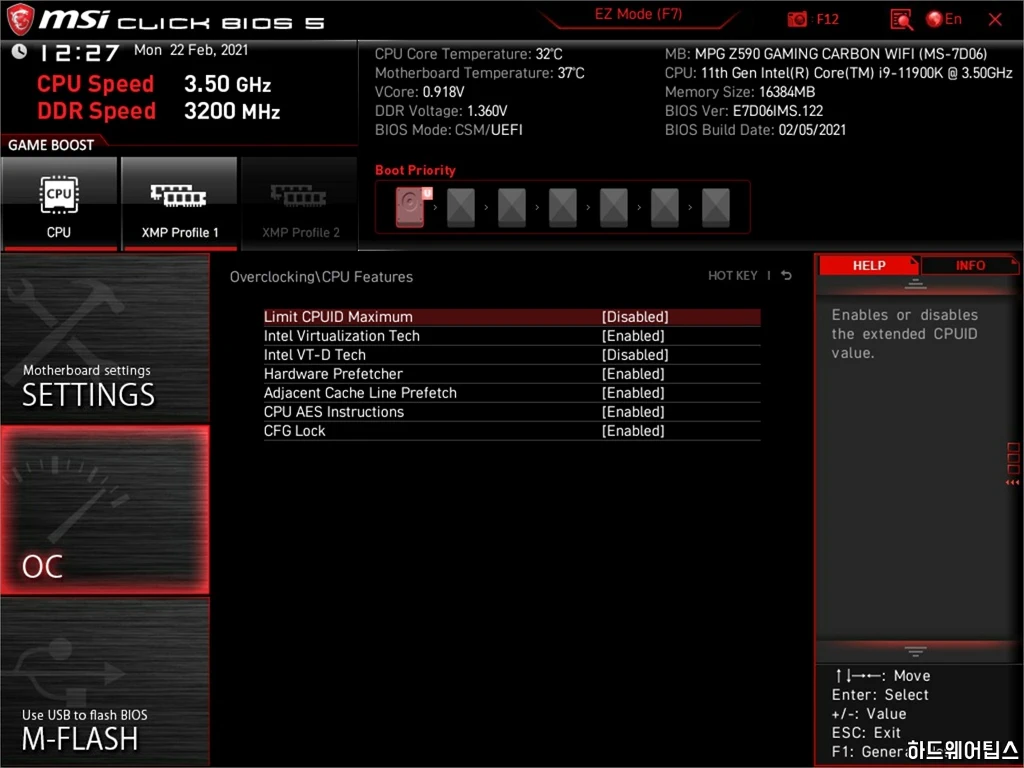

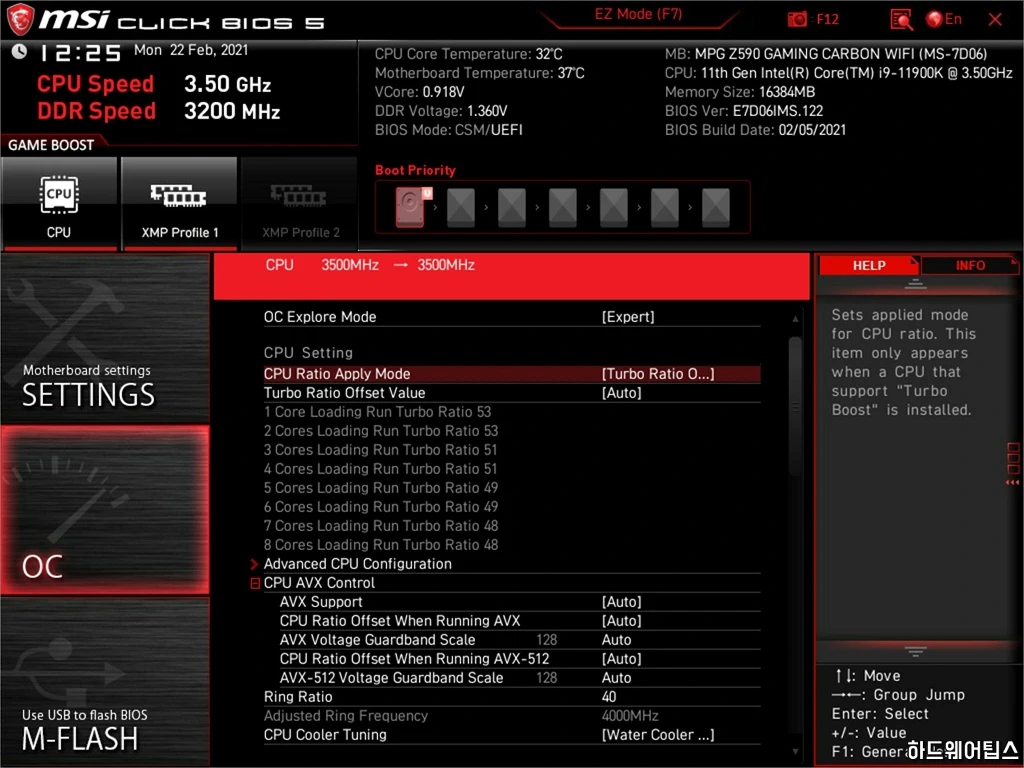

11세대 CPU 장착 시 오버클러킹 메뉴의 모습입니다.

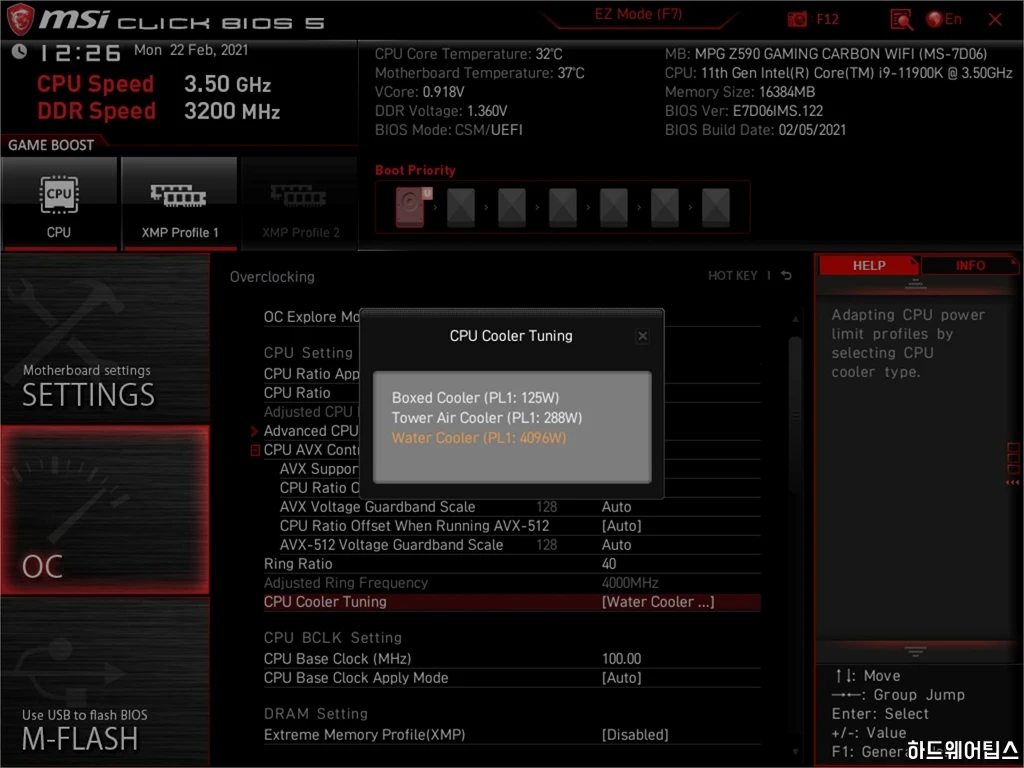

CPU 쿨러 튜닝 기능을 사용하면 전력 제한 수치를 쿨러에 맞춰 자동 변경해줍니다.
메모리 오버클러킹이 10세대와 다소 차이가 있는데 이 부분은 별도의 오버클러킹 가이드를 통해 설명하니 해당 글을 참고해주시기 바랍니다. (바로가기)

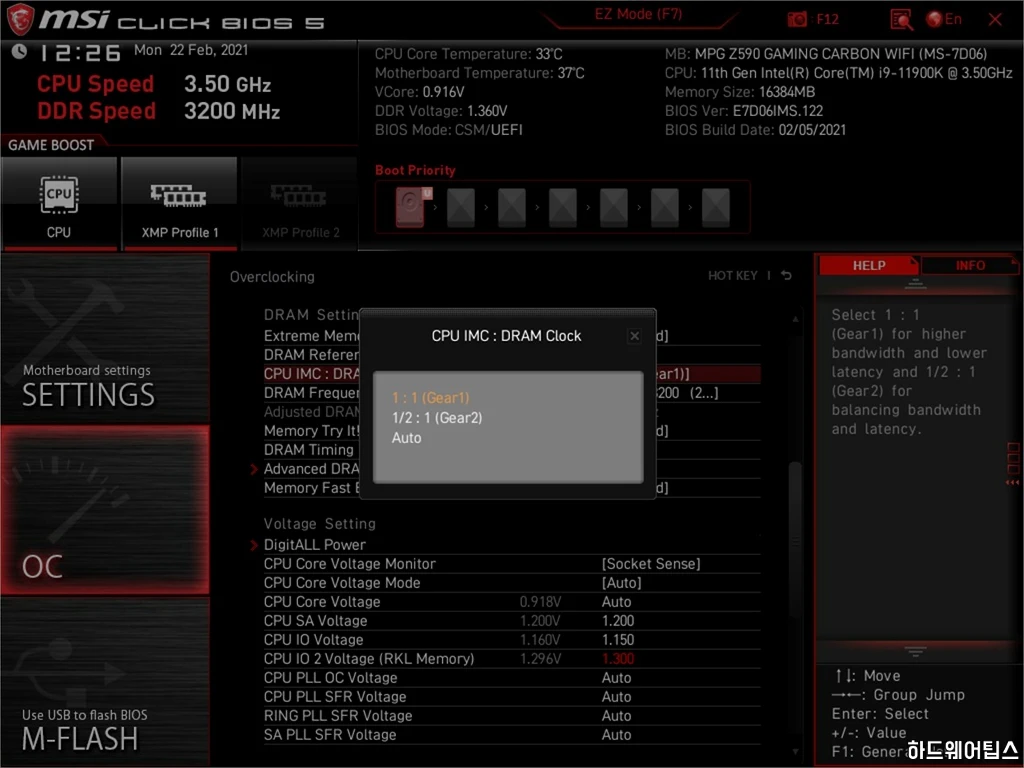

11세대의 메모리 오버클러킹은 메모리 컨트롤러와 메모리의 1:1 비율인 기어1, 1:2 비율인 기어2로 나뉘었습니다.

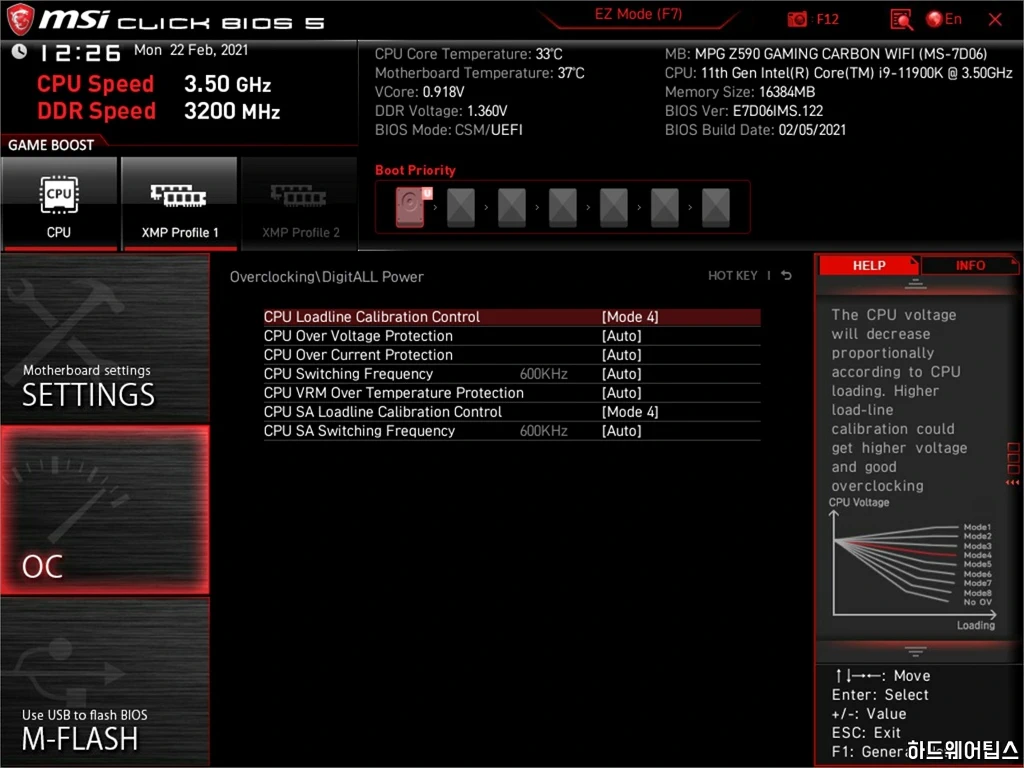

LLC 기능은 디지트올 파워 메뉴에서 설정할 수 있는데 모드 3 또는 4를 권장합니다.

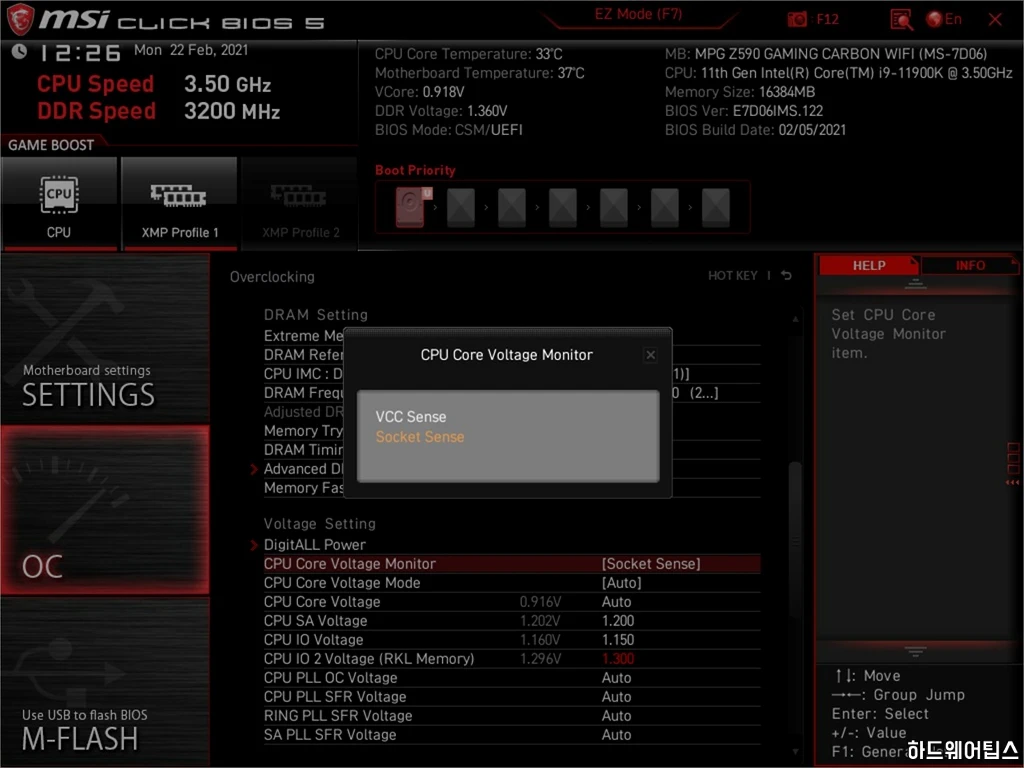

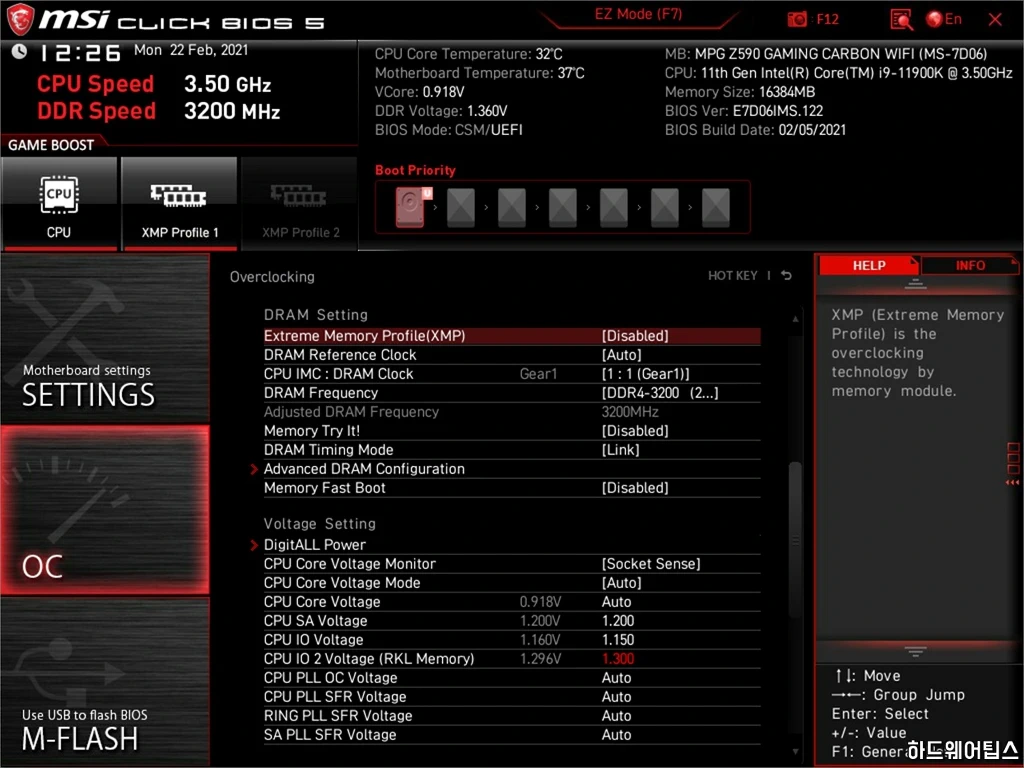

CPU 전압 모니터링 방식은 기존 방식인 VCC 센스와 새로운 방식인 소켓 센스 중 하나를 선택할 수 있습니다.

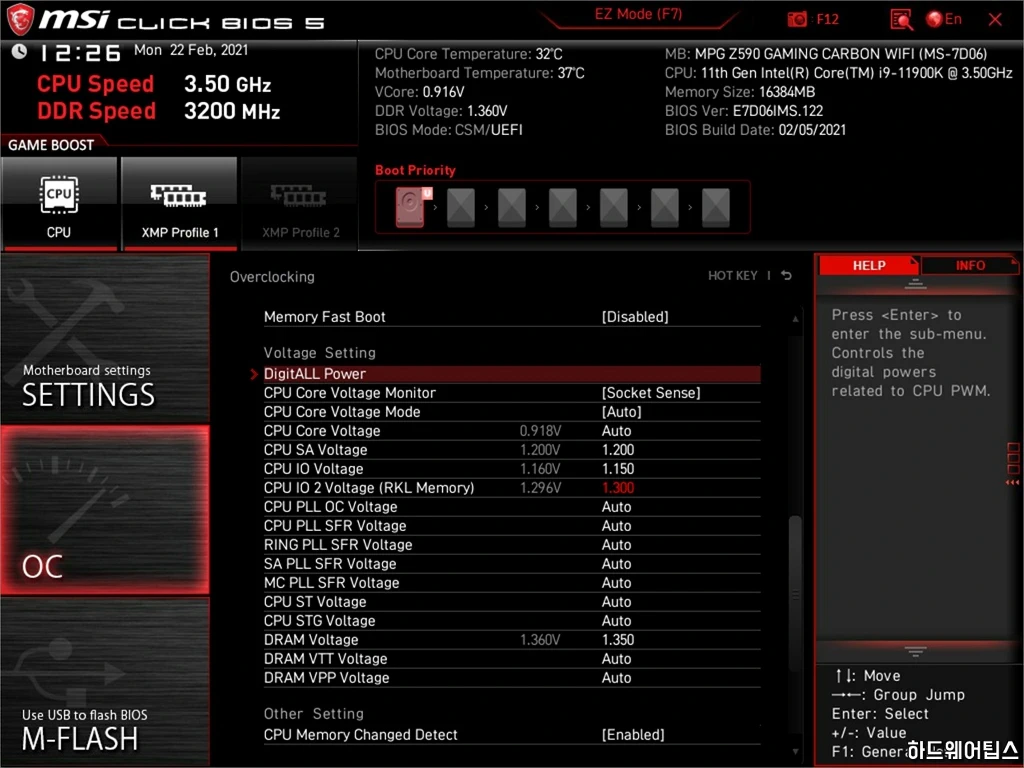

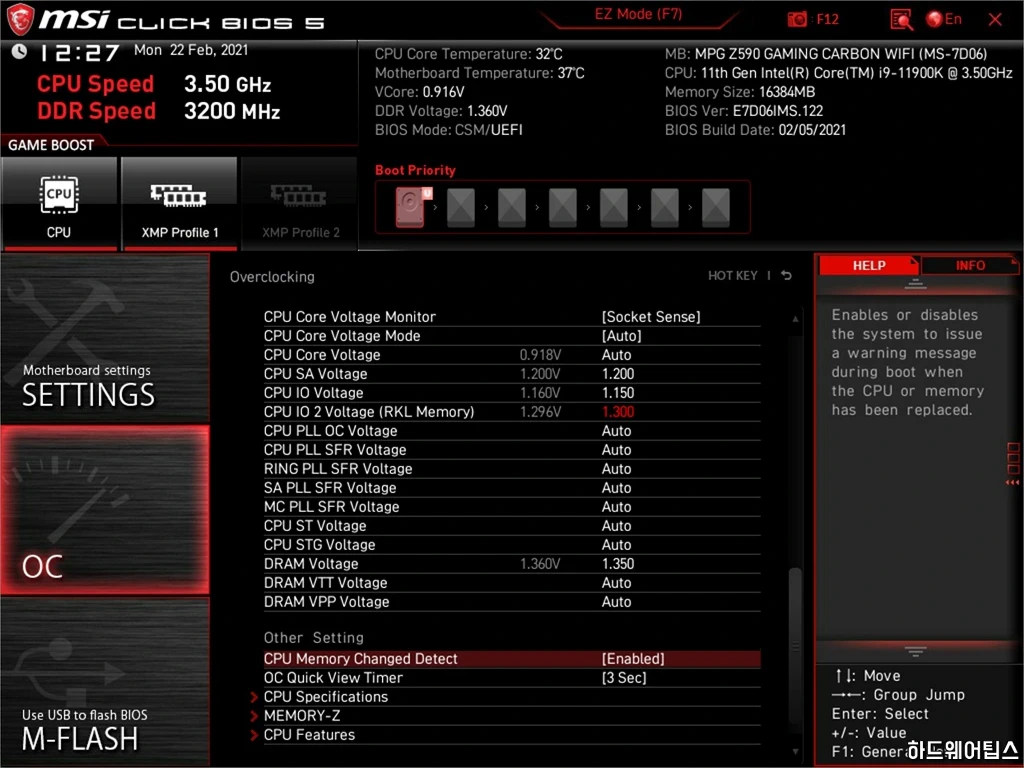

메모리 오버클러킹 방식이 변경되면서 전압 설정 방식도 달라졌습니다.

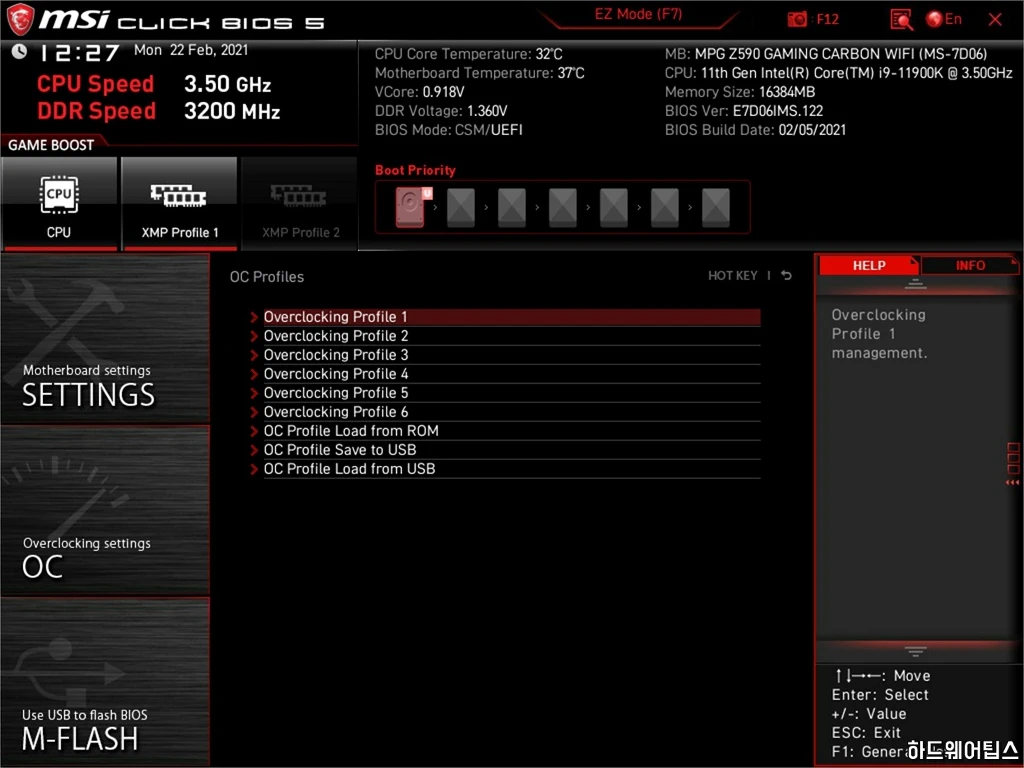

프러파일을 바이오스 롬에 쓰거나 읽을 수 있습니다. 단, UEFI BIOS 업데이트 시 내용이 초기화되므로 주의가 필요합니다. (모든 제조사의 공통 사항)

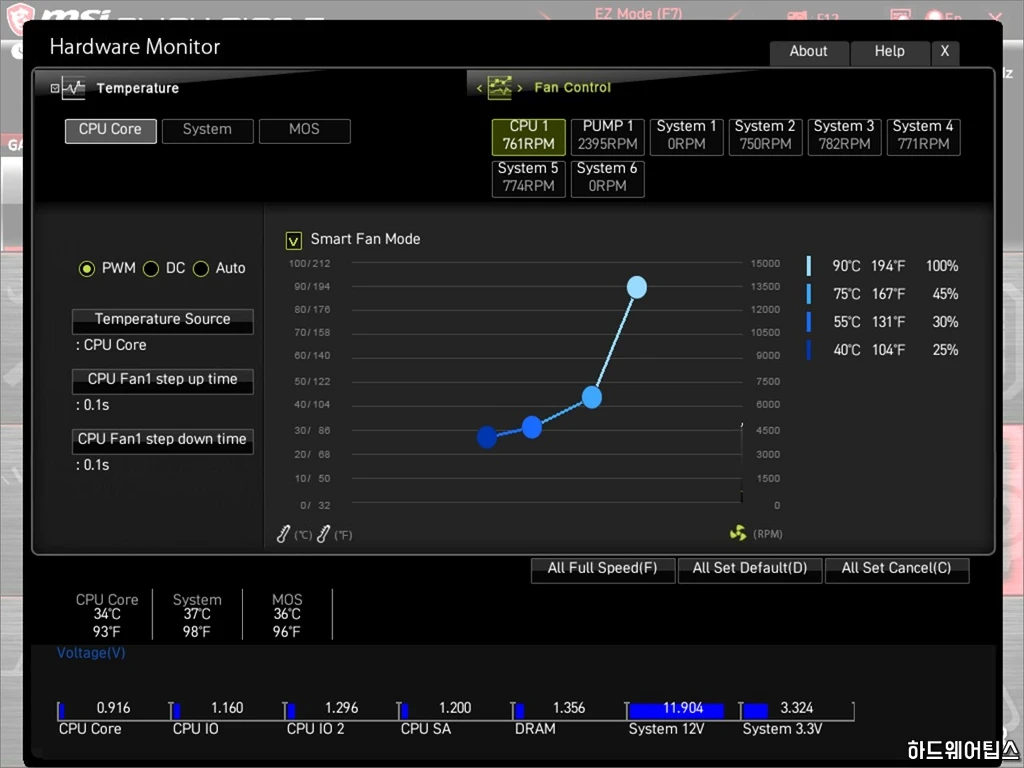

하드웨어 모니터 탭에서는 각종 팬의 동작을 사용자가 원하는대로 세밀하게 설정할 수 있습니다.
MSI MPG Z590 게이밍 카본 WIFI: 평가
지금까지 MSI MPG Z590 게이밍 카본 WIFI에 대해 간단하게 살펴보았습니다.
MSI MPG Z590 게이밍 카본 WIFI는 중급형으로 출시되었지만 전원부 구성부터 확장성, 통합 기능(디스플레이 출력, 랜/무선 랜, 오디오) 구성까지 최상급 메인보드에 준하도록 잘 설계된 제품이라고 할 수 있습니다. 또한 I/O 아머의 드래곤(용)은 호불호가 갈리지만 전체적으로 고급스럽게 잘 만들어졌으며, 화려한 RGB LED 효과 지원하며 RGB LED 효과를 끌 경우 완전히 다른 느낌으로 유니파이처럼 깔끔하게도 사용할 수 있습니다.
이 제품에 있어 아쉬운 게 있다면 역시 가격인데 40만 원대로 출시되어 구성에 맞춰 가격 역시 인상되었다는 느낌을 줍니다. 현 시점에서는 확장성을 조금 포기하고 MSI MEG Z590I 유니파이를 선택하는 것이 개인적으론 더 합리적이라고 생각합니다만, 추후 가격이 안정화된다면 MSI MPG Z590 게이밍 카본 WIFI도 좋은 선택지가 될 수 있을 것 같습니다.
