싱크라이더 X7 프로 속도, 파워, 저항, ERG 이상 정비, 수리 방법

이번 글에서는 수십 년의 PC DIY 취미 (?)를 바탕으로 한 저의 싱크라이더 X7 프로 정비 경험과 싱크라이더에서 제공했던 정비 영상을 참고하여, 싱크라이더 X7 프로의 불량 증상과 정비 (수리) 방법에 대해 설명드리겠습니다.

요즘 날씨가 상당히 추워졌죠. 인도어 트레이너(롤러/로라)를 이용한 실내 트레이닝의 계절이 돌아왔습니다. 작년엔 그렇게 춥지 않아서 겨울에도 실외 라이딩을 많이 한 것 같은데, 올해 12월은 대부분 실내 훈련만 하고 있네요.





싱크라이더 X7 프로: 고장 증상

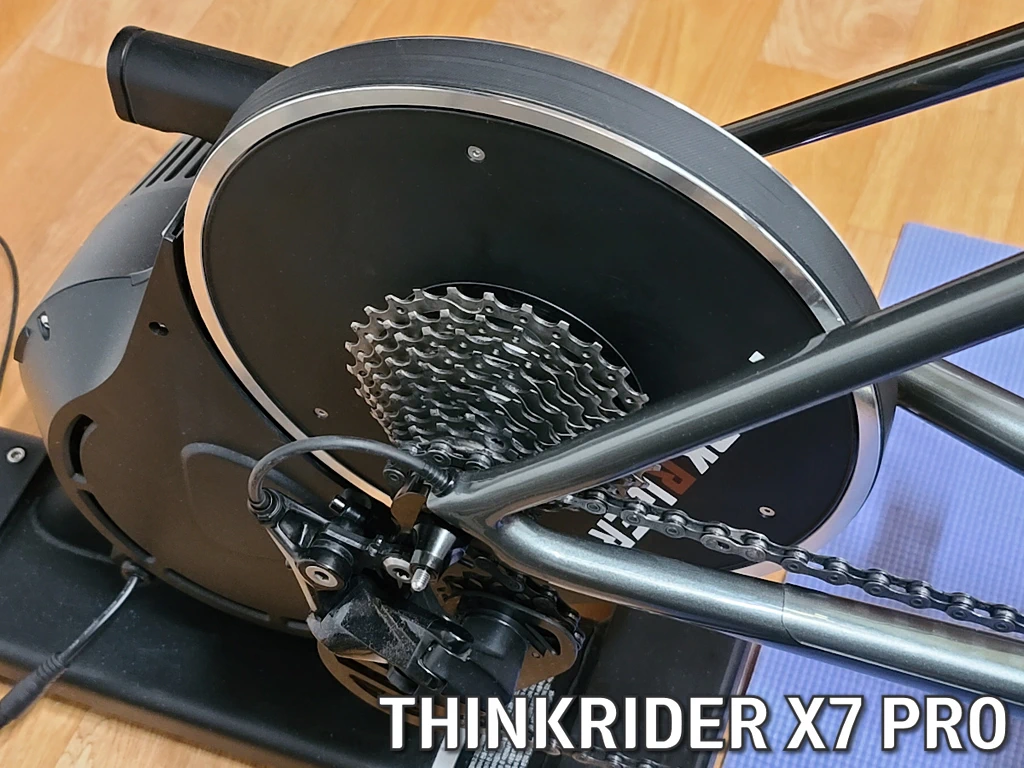

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 1

겨울이 되면 사람만 고통 받는 것이 아닙니다. 기온이 떨어지고 스마트 트레이너 사용은 증가해서 그런지 트레이너의 불량, 고장 사례도 많이 보이고 있습니다. 저도 싱크라이더 X7 프로가 초반 파워가 너무 적게 나오는 증상, 파워의 급격한 변동 (튐), 그로 인한 ERG 모드가 엉망으로 동작하는 등 고장 증상이 확인되었습니다.

정비 과정은 2020년식과 2021년식 이후 제품이 동일합니다. 4세대 모델은 보호를 위해 플라이 휠에 커버가 장착되었다고 하는데, 4세대 초기형과 후기형 제품은 외형상으로 보이는 플라이 휠의 데칼 (ThinkRider, TNK RDR) 말고는 구조상 차이가 없는 것 같습니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 2

즈위프트를 즐기는 분들은 아시겠지만 현실 대회와 다르게 즈위프트 레이스에서는 초반에 인터벌로 강력하게 밟는 것이 국룰입니다. 이 때 상위 그룹(팩)에 붙어가지 못하면 따라가기 어렵고, 드래프팅 없이 깡파워로 독주를 해서 상위 그룹을 따라 잡는다는 것은 힘숨찐이 아닌 이상 거의 불가능에 가깝기 때문이죠.

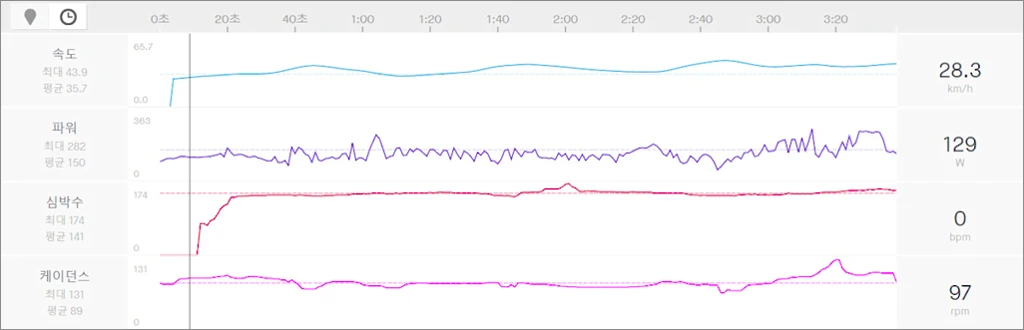

위 스크린샷은 즈위프트 레이스의 시작 부분인데 초반에 스탠딩(댄싱)을 포함한 강력한 페달링을 하고 있음에도, 즈위프트에 기록된 파워는 100W 수준에서 빌빌대고 있는 것을 볼 수 있습니다. 즈위프트 레이스에서도 바로 꼴지로 떨어져서 사실상 레이스도 포기했고요. 실제 밟은 파워는 400~600W 정도 될 거에요.

레이스가 아닌 ERG 모드로 사용하는 워크아웃도 마찬가지입니다. 파워가 정상적으로 측정되지 않기 때문에 저항도 제 멋대로이고 ERG 모드임에도 일반 롤러를 사용하는 것처럼 파워를 맞추기도 어렵습니다. 또, 캘리브레이션을 시도해보면 속도가 잘 증가하지 않거나 반대로 잘 안 내려가고 또는 속도가 위아래로 튀는 증상이 발생하기도 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 3

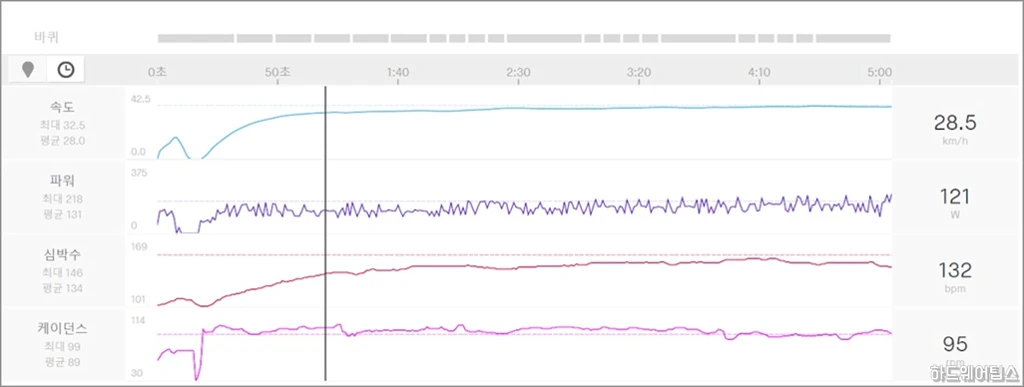

이렇게 초반에 파워 드랍으로 시작해 약 5~10분 정도 훈련을 계속하면 파워가 정상에 가깝게 돌아왔습니다. 저항으로 인해 내부 온도가 높아지면 내부 부품 중 무언가에 영향을 주기 때문인지 파워가 제대로 돌아오긴 하더군요.

물론 초반 몸을 푸는 웜업이라고 긍정적으로 생각해볼 수도 있겠지만, 언제까지고 이렇게 초반 10분 가량을 허무하게 낭비할 수는 없다고 생각했기 때문에, 결국 저는 자가 수리를 시도해보기로 결정했고 성공적으로 증상을 해결할 수 있었습니다.



싱크라이더 X7 프로: 정비 순서 요약

1. 파워가 낮게 나오거나 상하 폭이 큰 경우 (기온이 내려가면 발생하는 경우도 마찬가지)
1-1. 휠 내부 센서 측정 스티커 불량: 스티커를 교정하거나 교체
1-2. (1-1 실패 시) 휠 내부 센서 측정 오류: 스페이서를 2mm에서 3mm로 높여줌
1-3. (1-2 실패 시) 회전 감지 센서 불량: 센서 교체
1-4. (1-3 실패 시, 불량 가능성 낮음) 메인보드 불량: 메인보드 교체
2. 파워가 아예 안 나오는 경우
2-1. (가능성 낮음) 휠 내부 센서 측정 스티커 불량: 스티커를 교정하거나 교체
2-2. (가능성 낮음) 휠 내부 센서 측정 오류: 스페이서를 2mm에서 3mm로 높여줌
2-3. (2-2 실패 시) 회전 감지 센서 불량: 센서 교체
2-4. (2-3 실패 시, 불량 가능성 낮음) 메인보드 불량: 메인보드 교체
3. 전원이 안 켜지거나 무선 연결이 안 되는 경우
3-1. 어댑터 동작 확인: 불량 시 어댑터 교체
3-2. (3-1이 아닌 경우 ) 메인보드 불량: 메인보드 교체



싱크라이더 X7 프로: 상세 정비 방법

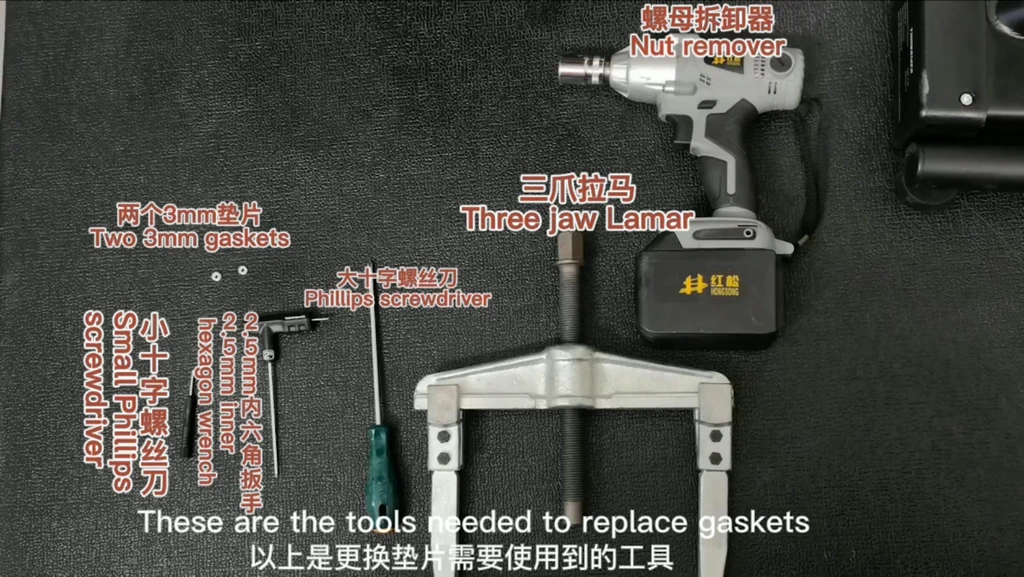

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 4

이런 증상은 대부분 소프트웨어가 아닌 하드웨어 문제로 발생하고 이를 해결하기 위해서는 역시 물리적인 해결이 필요합니다.

그렇기 때문에 위와 같은 몇 가지 공구가 필요한데요. 십자 드라이버나 육각 렌치는 대부분 가지고 있으실테고, 너트 리무버 (Nut Remover)는 19mm 소켓 렌치로 대체가 가능하고, 3암 풀러 (Three Jaw Lamar, 익스트랙터)는 고무 망치로 대체가 가능합니다.

만약 펌웨어 업데이트 후 제품에 문제가 발생했다면 당연히 소프트웨어 문제일 가능성이 높겠지만, 잘 사용 중에 갑자기 이런 증상이 발생하거나 날씨가 추워진 후에 이런 문제가 발생했다면, 하드웨어적인 문제일 가능성을 최우선으로 보는 것이 합리적이겠죠.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 5

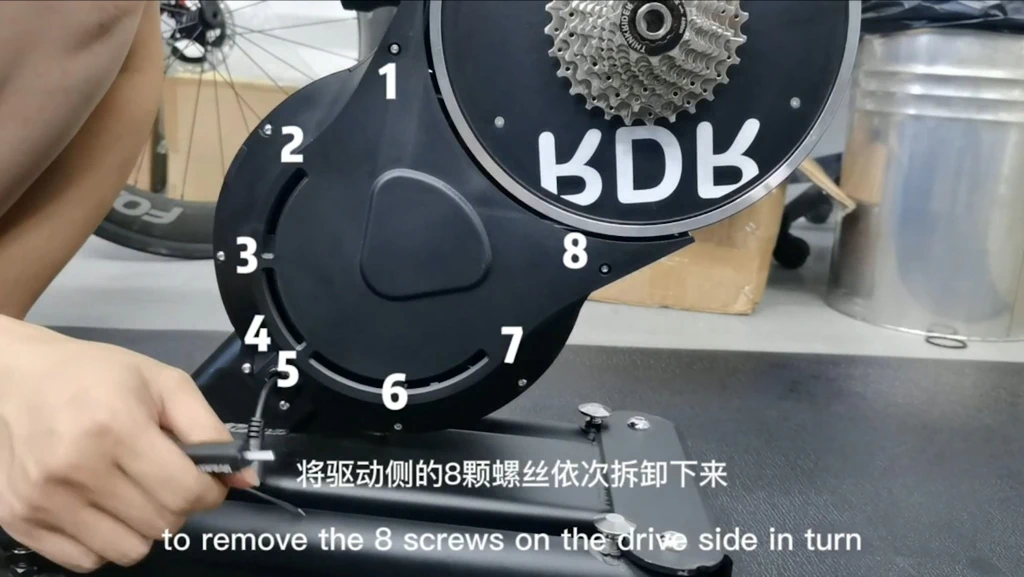

먼저 사진을 참고해 외부 플라스틱 케이스를 분리합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 6

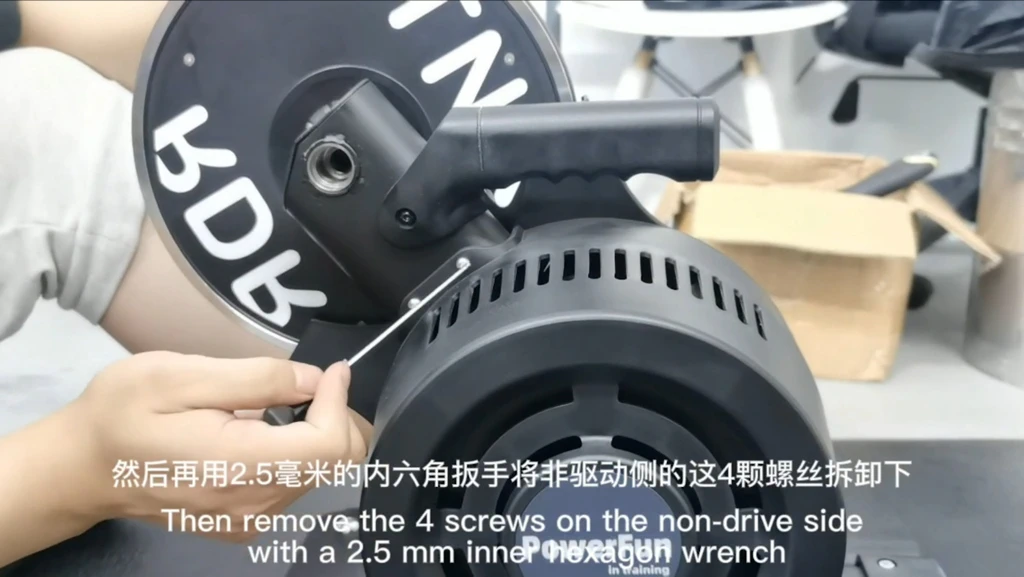

볼트는 크기 및 길이가 다른 것이 있으니 잘 기억해서 구분해두도록 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 7

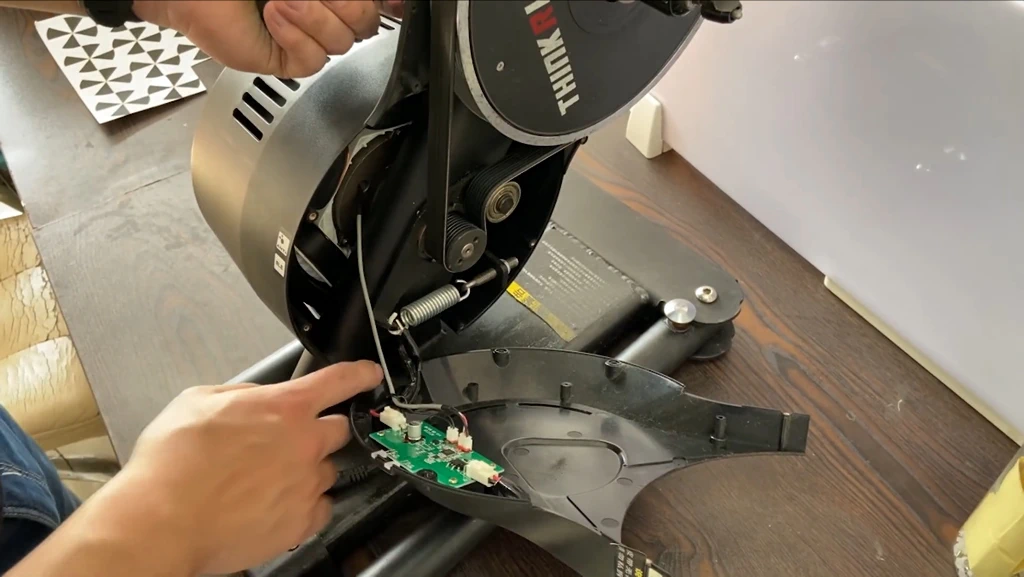

드라이브 사이드의 케이스를 제거할 때, 연결된 케이블을 뽑고 정리하기 전까지는 케이스가 완전히 분리되지 않으므로 주의합니다.

또한, 메인보드에 외관상 이상이 없는지 자세히 살펴봅니다. 예를 들어 콘덴서가 부풀었거나 기판에 탄 흔적이 있거나 하는 부분을 자세히 확인해야 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 8

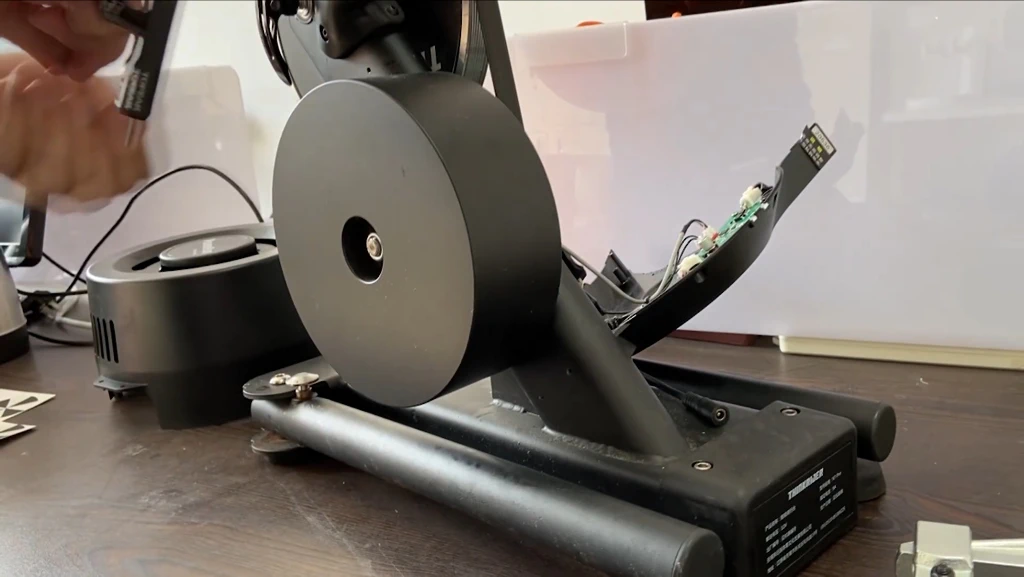

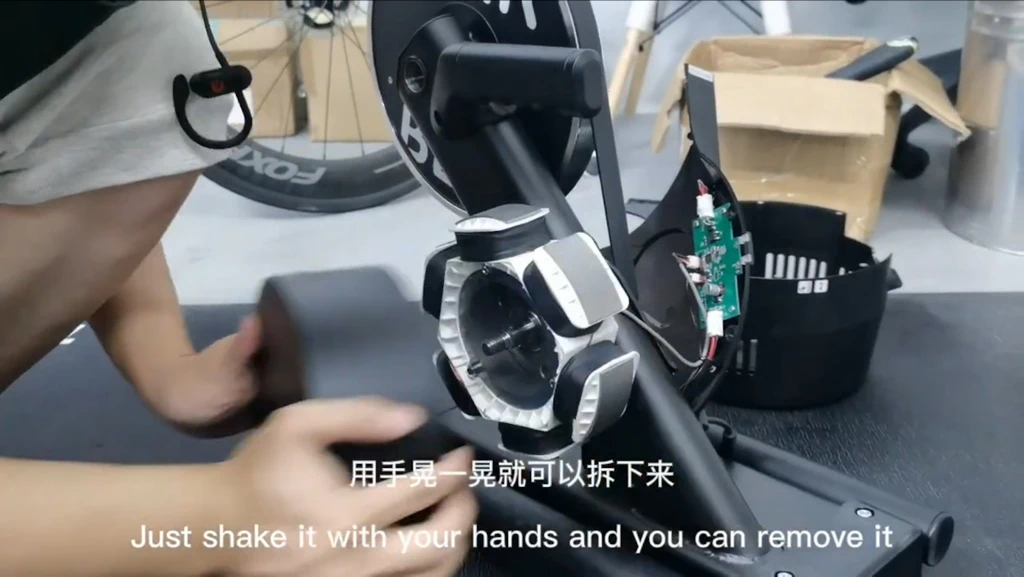

반대쪽 논 드라이브 사이드는 별 어려움 없이 분리 가능합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 9

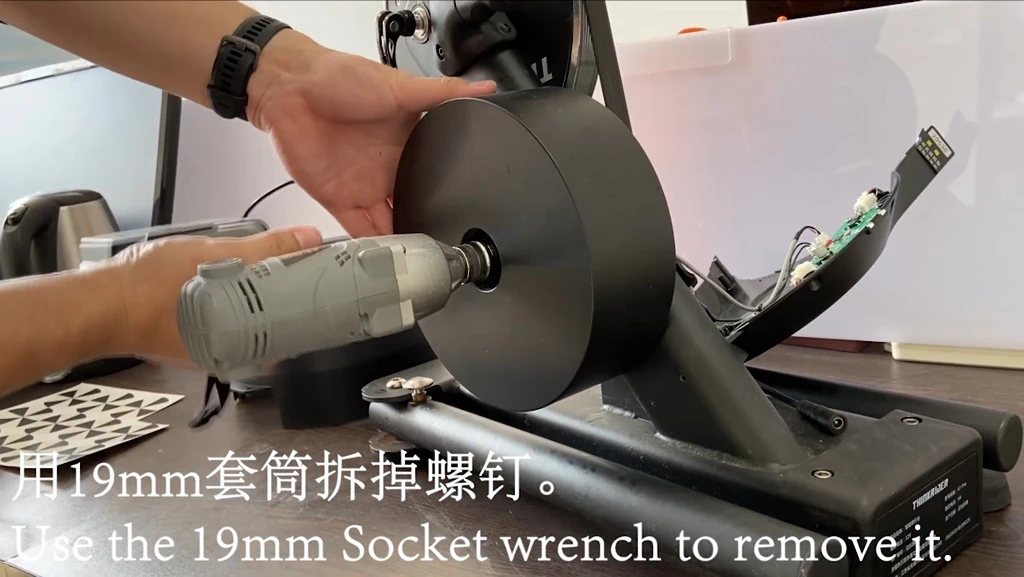

플라이 휠을 제거하기 위해서는 19mm 소켓 렌치가 필요합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 10

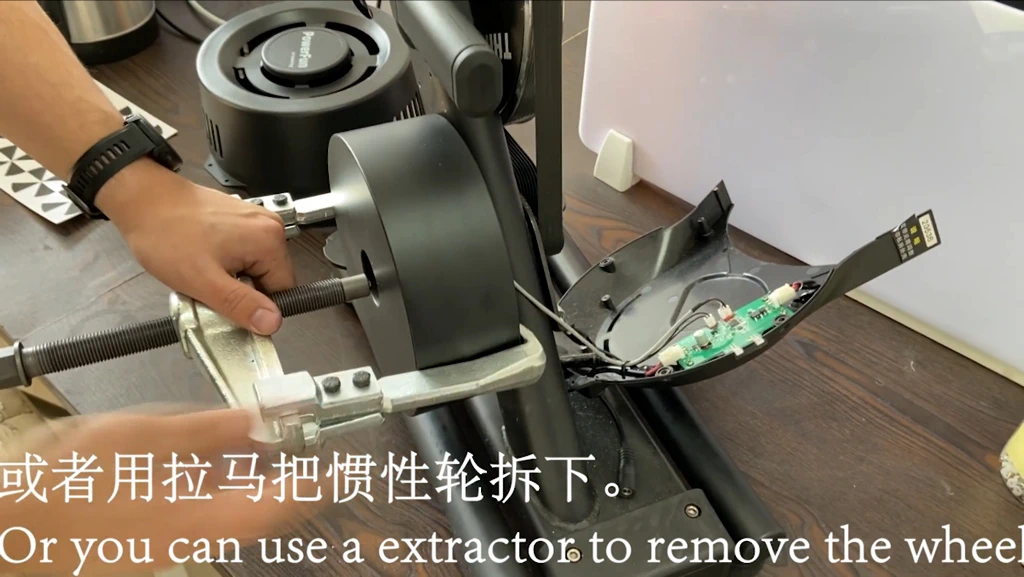

너트를 제거한 후에도 플라이 휠이 쉽게 빠지지는 않는데요. 이를 위해 풀러를 이용해야 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 11

그런데 전문 샵이나 공구상이 아닌 이상 풀러 같은 장비를 가진 분은 거의 없겠죠.

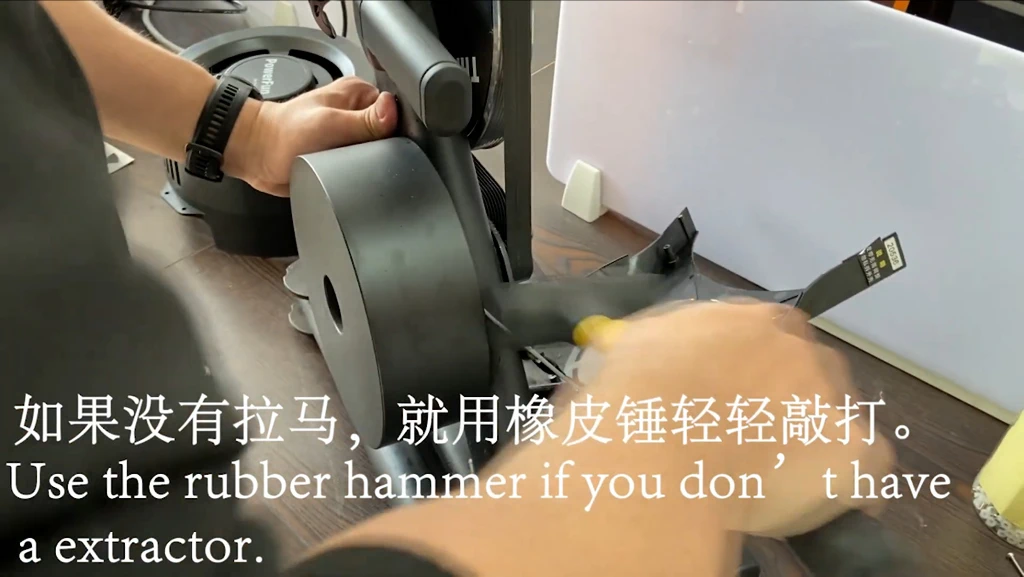

사진처럼 왼손으로 엄지 손가락은 본체를 밀고 나머지 손가락으로 플라이 휠을 잡아당기면서 반대쪽을 고무망치로 적당히 때려줍니다. 이 때 한 곳만 계속 치는 것보다는 휠을 돌려가면서 고르게 타격하는 것이 좋습니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 12

어느 정도 휠이 빠진 상태라면 양손으로 잡아당겨 완전히 뽑아냅니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 30

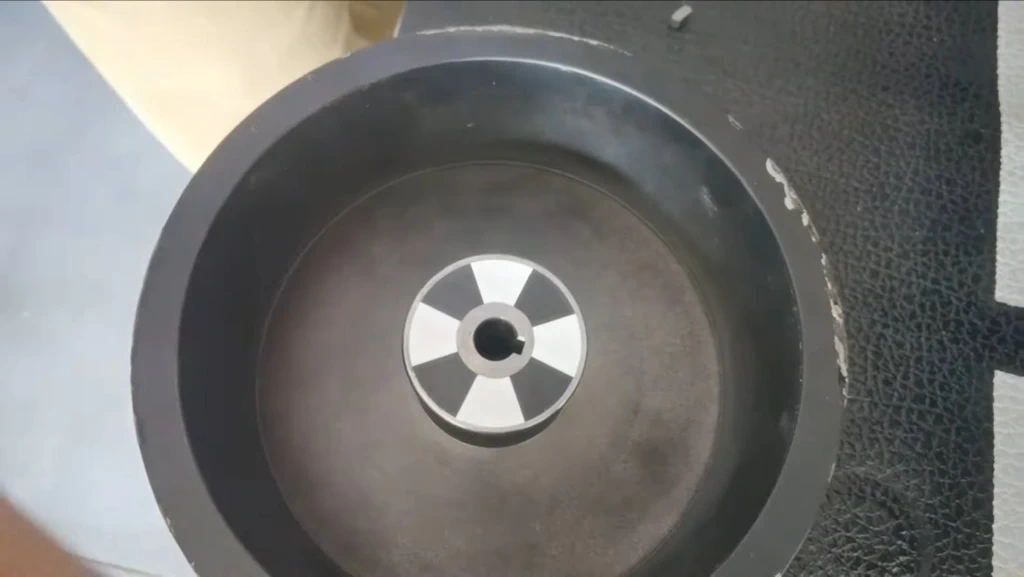

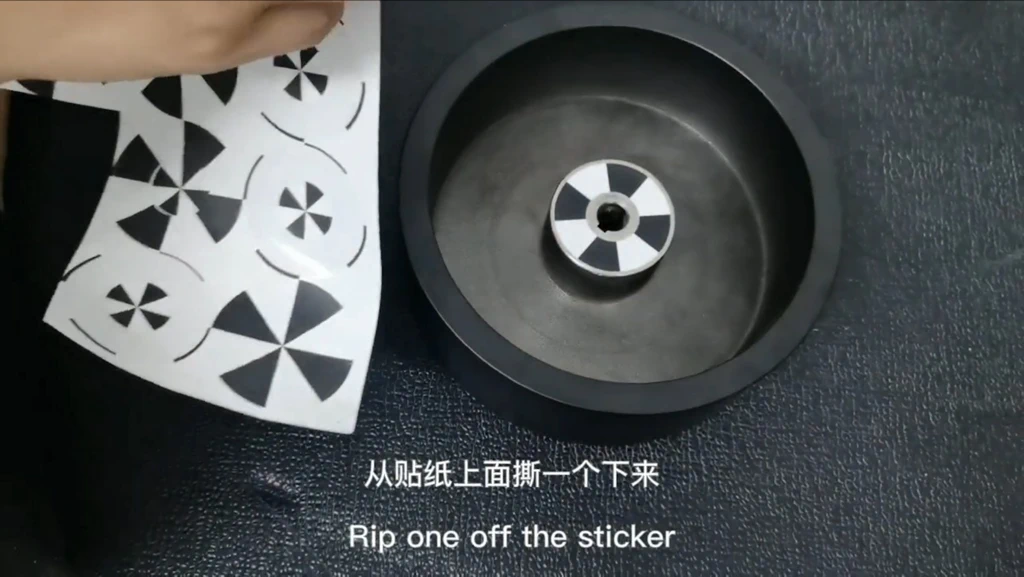

뽑아낸 휠 내부에 부착된 흰/검 교차 스티커가 완전히 납작하게 잘 붙어 있는지 확인합니다. 센서로 색상의 변경을 측정하는데 사용하는 스티커이기 때문에 오염, 손상되는 등 문제가 생기면 측정 값에 오류가 발생합니다.

스티커의 일부가 떳거나 쭈글해진 경우 조심해서 다시 잘 눌러 고르고 평평하게 부착하고, 오일이나 그리스 등으로 오염된 경우 또는 손상된 경우에는 스티커를 조심스럽게 교체해야 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 13

참고로 스티커는 국내 유통사에선 판매하지 않기 때문에 싱크라이더 본사 서포트 (SERVICE2@thinkrider.com) 또는 구매처 (알리익스프레스의 싱크라이더 공식 셀러 등)에 문의하도록 합니다.

만약 스티커 문제로 인한 센서 측정 오류였다면 여기서 문제가 해결됩니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 14

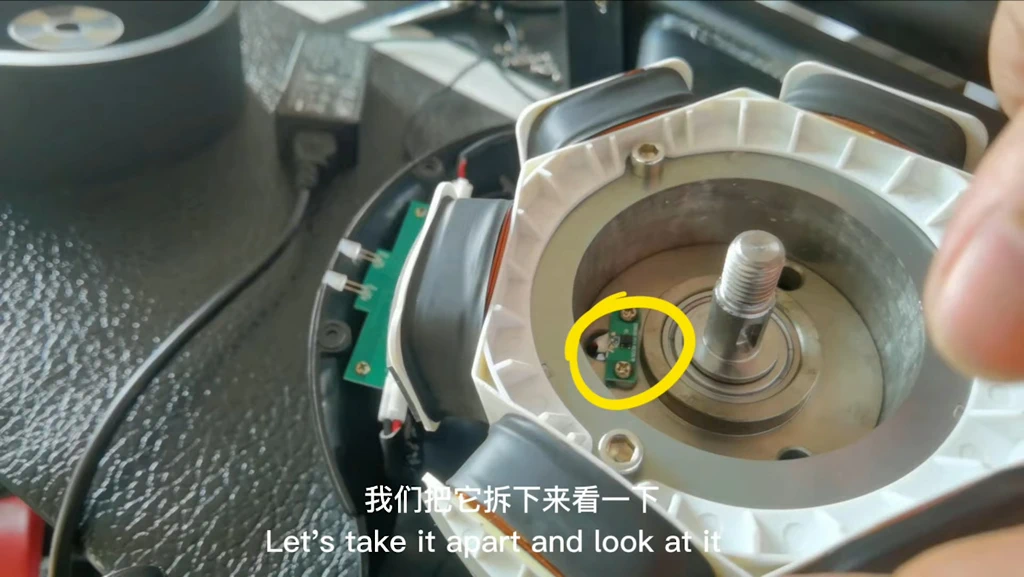

스티커 문제가 아닌 경우 다음으로 확인할 것은 스피드 센서 스페이서 (개스킷)의 높이 (두께)입니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 15

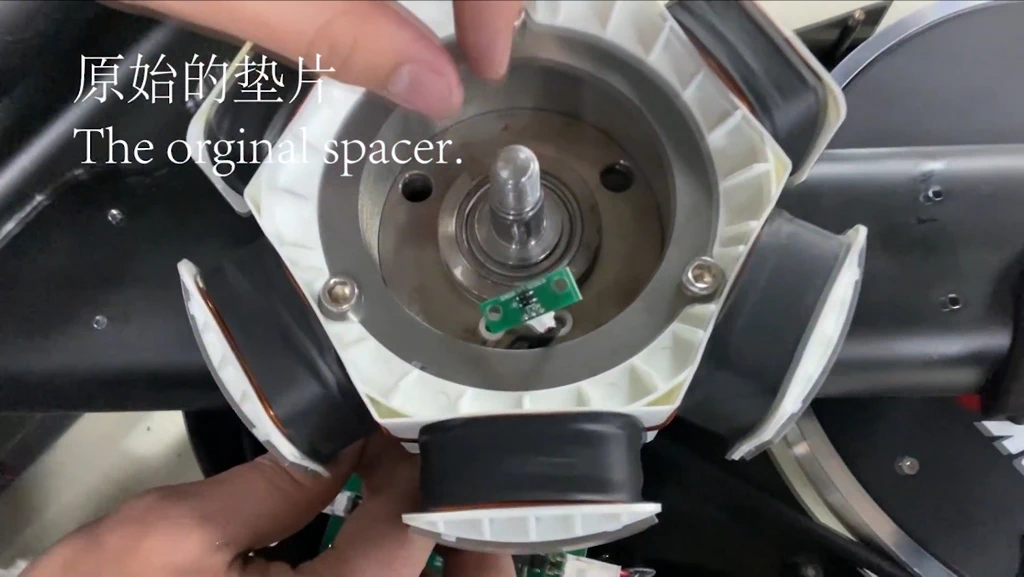

스피드 센서 PCB(기판) 쪽의 볼트를 조심스럽게 풀면 센서 PCB와 본체 사이에 흰색의 플래스틱 스페이서 2개가 위치한 것을 볼 수 있습니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 16

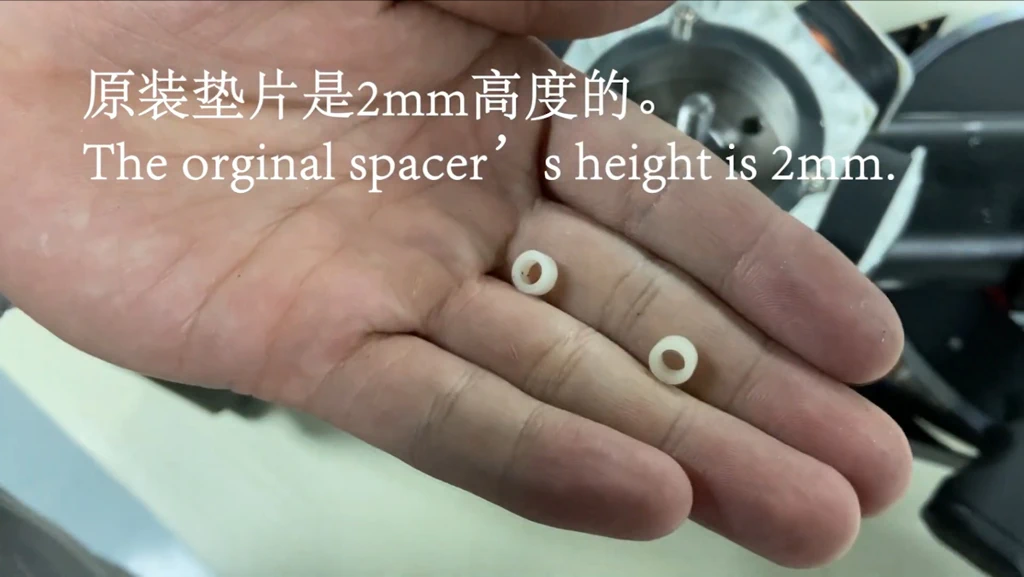

순정 스페이서의 높이는 2mm입니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 17

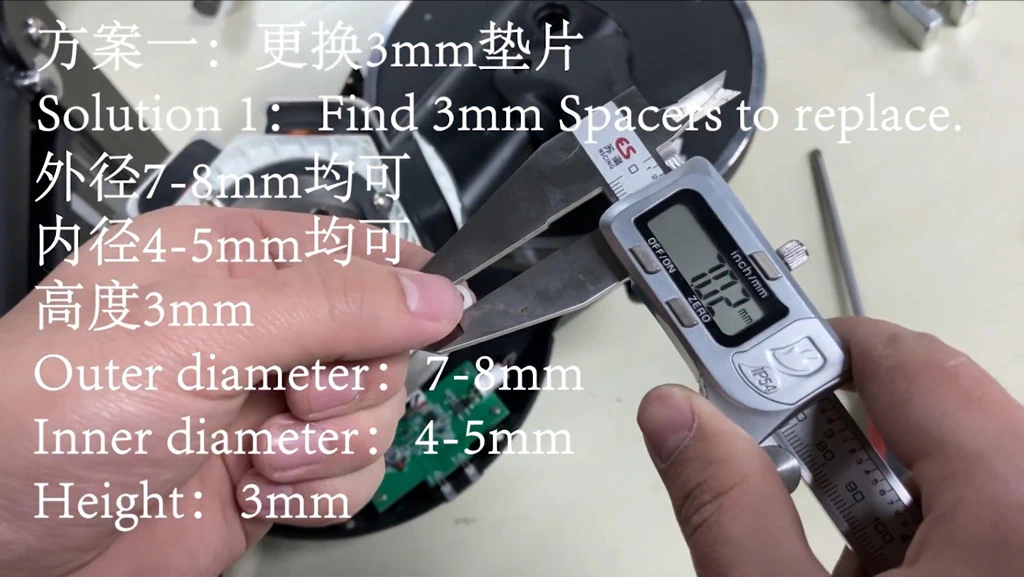

이 2mm 순정 스페이서의 높이를 3mm 규격 제품으로 교체해야 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 18

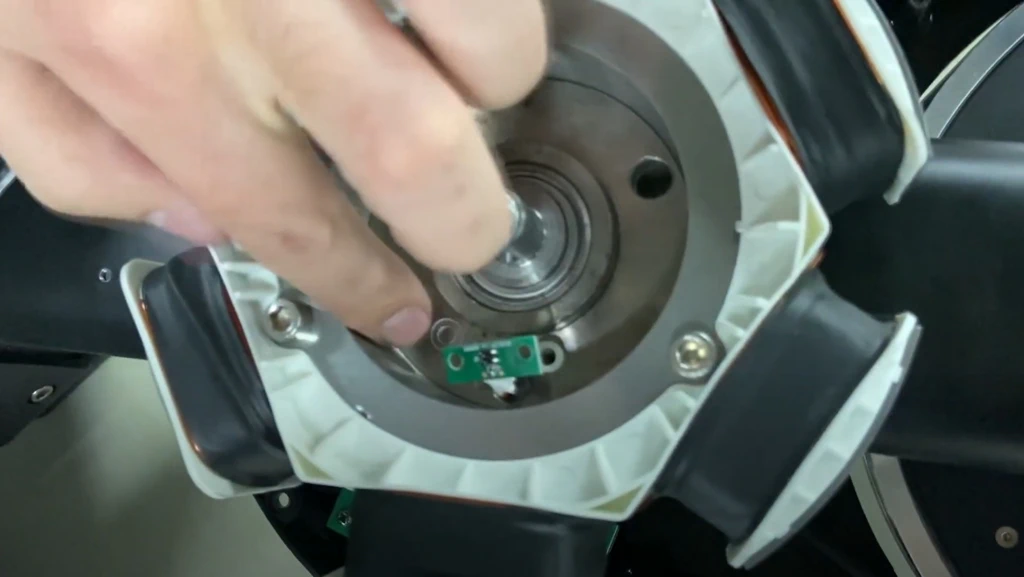

아마 정상적인 가정이라면 이런 스페이서가 없을 것입니다. 스페이서를 가지고 있다면 이상한 가정임이 분명합니다. 따라서 1mm 두께의 와셔 등을 구해 스페이서와 본체 사이에 끼워 넣어 높이 3mm를 맞춰 줍니다.

시간이 넉넉하다면 위 사진을 참고하여 정확한 규격의 스페이서를 주문하셔도 좋고, 만약 뭔가 이상하지만 집에 여분 스페이서가 있다면 그것을 사용하시면 됩니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 19

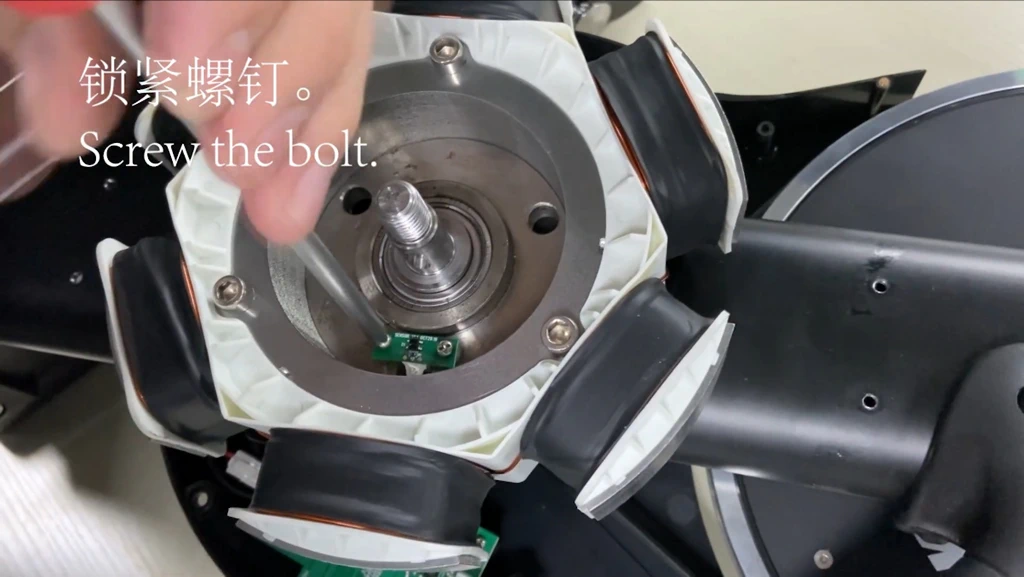

다시 센서 PCB를 조심스럽게 원래대로 조립합니다.

센서나 기판 고장이 아니라면 여기서 문제가 해결됩니다. 즉, 계절에 따라 발생하기도 하는, 주로 겨울에 발생하는 속도 및 파워가 튀고 적게 나오는 문제는 이것으로 해결된다는 뜻입니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 20

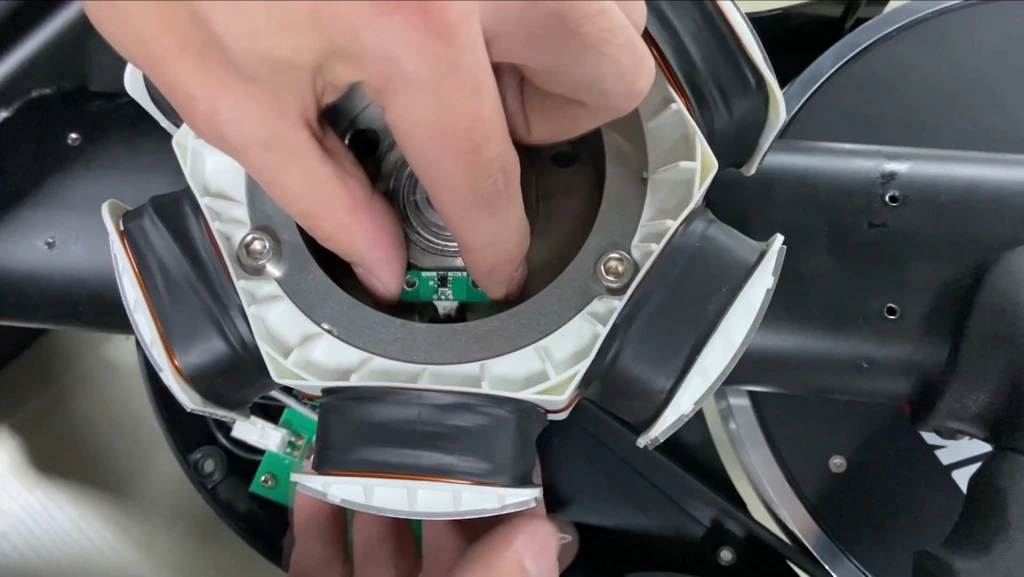

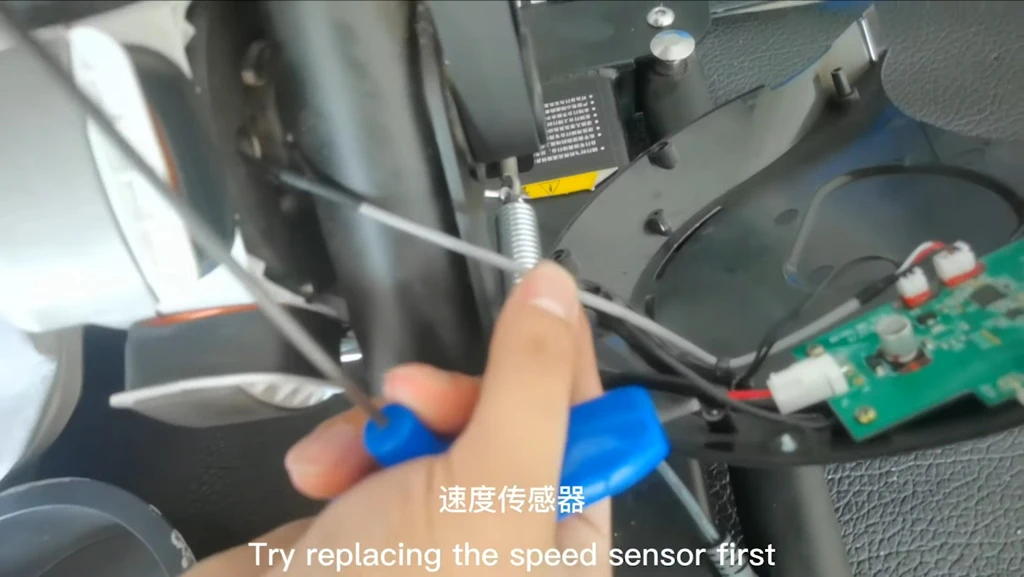

그러나 파워(속도)가 전혀 측정되지 않고 저항도 없는 경우엔 스피드 센서나 메인보드의 고장일 수 있고 이렇게 문제가 해결되지 않습니다. 이런 경우 보통 센서의 고장이며 가격도 상대적으로 저렴하기 때문에 스피드 센서의 교체를 먼저 시도합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 21

스피드 센서는 케이블을 통해 반대쪽의 메인보드와 연결되어 있으니 케이블도 조심해서 분리합니다.

스피드 센서의 구매는 마찬가지로 싱크라이더 본사 서포트 (SERVICE2@thinkrider.com) 또는 구매처 (알리익스프레스의 싱크라이더 공식 셀러 등)에 문의하도록 합니다.

국내 유통사에 입고 시에는 센서 교체에 3만 원 정도가 청구된다고 하니 비용 참고하세요.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 22

스피드 센서를 교체했는데도 동작하지 않는다면 메인보드의 고장입니다.

트레이너를 정상적으로 사용했다면 메인보드는 일반적으로 오래된 제품이 아닌 이상 고장 확률이 매우 낮으며, 문제가 발생하는 경우는 대부분 정전기 등으로 인한 손상, 펌웨어 업데이트 실패로 인한 고장(벽돌) 때문이라고 합니다.

다시 말해 트레이너의 전원이 잘 들어오고, 무선 연결이 잘 되는 상태라면 보드 손상 가능성은 거의 없다고 보시면 됩니다. 또, 전원이 들어오지 않는다면 메인보드보다는 어댑터 고장일 가능성이 높습니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 32

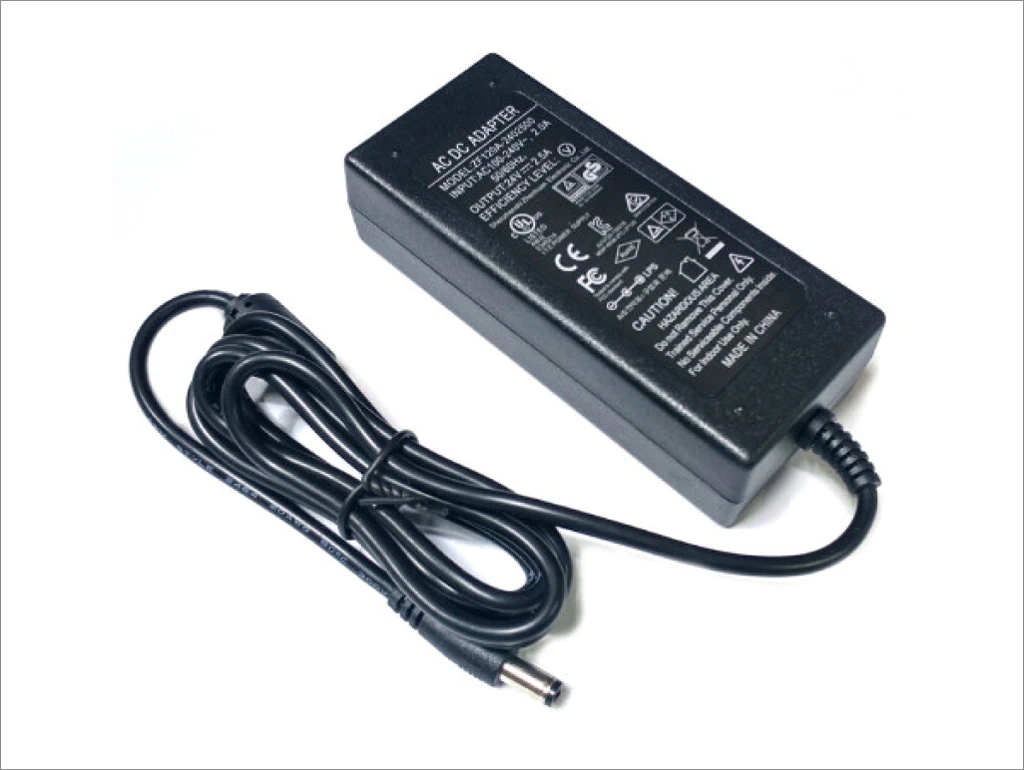

만약 어댑터가 고장난 경우 어댑터 모델명인 ZF120A-1205000를 찾아 구매 후 교체하면 됩니다. 본인이 사용하는 제품의 어댑터와 스펙이 동일한지 반드시 확인 후 구매하시기 바랍니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 23

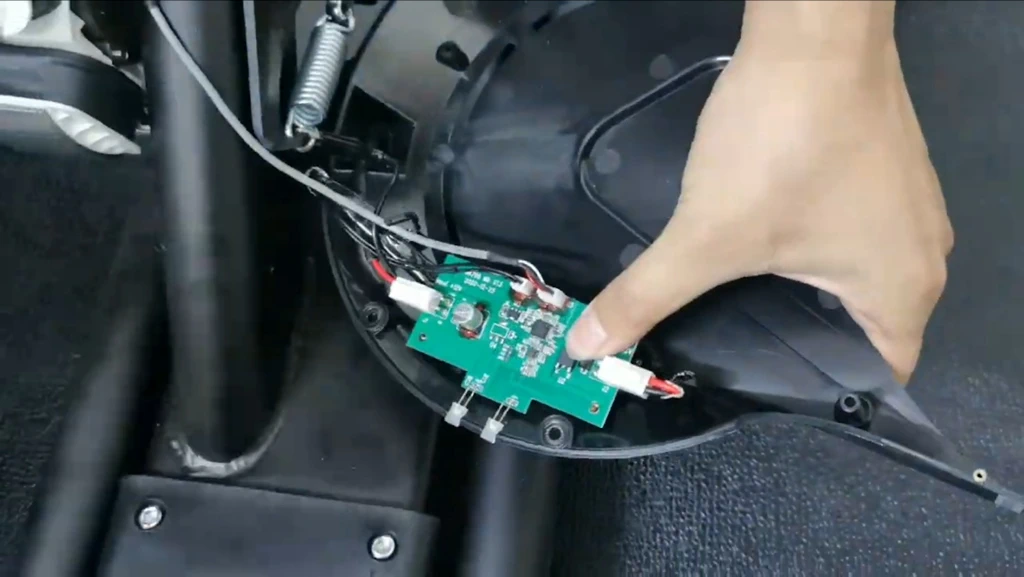

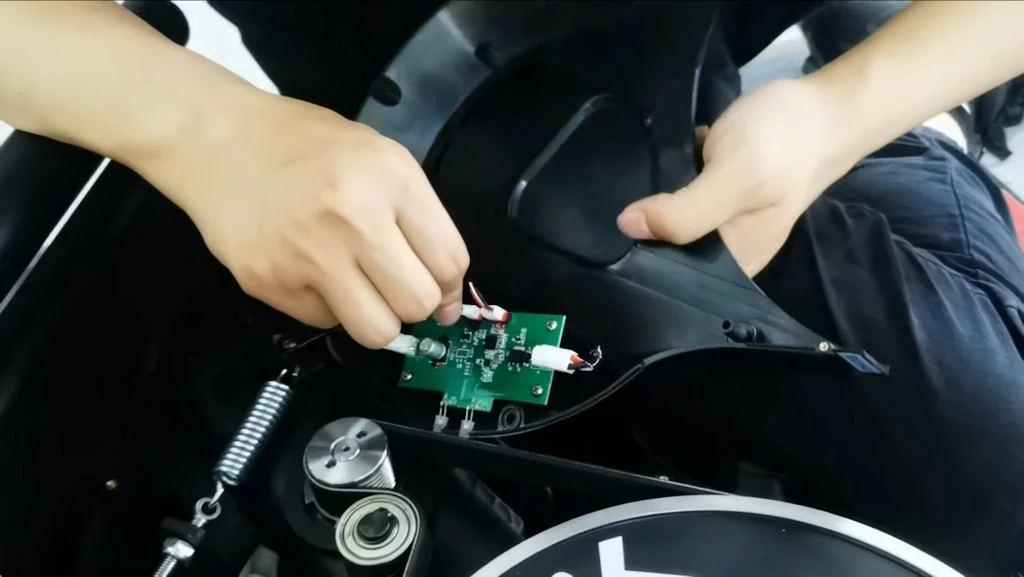

메인보드를 교체할 경우 분리 전 사진을 찍어두고 새 보드로 교체할 때 참고하면 좋습니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 24

메인보드 역시 센서나 스피드 센서와 마찬가지로 싱크라이더 본사 서포트 (SERVICE2@thinkrider.com) 또는 구매처 (알리익스프레스의 싱크라이더 공식 셀러 등)에 문의하도록 합니다.

국내 유통사에 입고한 경우 메인보드 교체 시 12만 원 가량의 비용이 나온다고 합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 31

조립은 분해의 역순이죠.

정비 또는 부품의 교체가 완료되었다면 이제 다시 원래대로 조립해 복원하면 됩니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 25

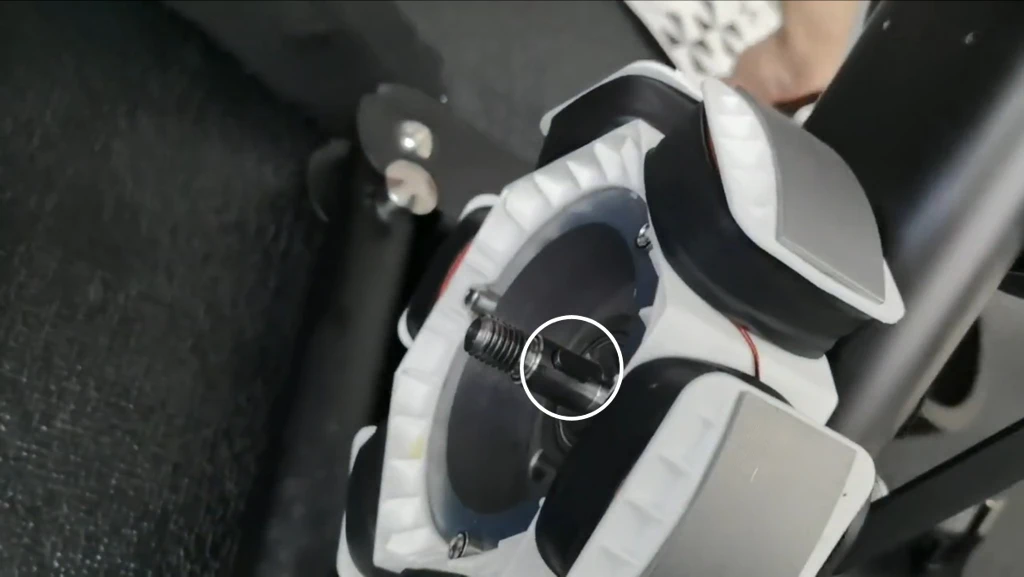

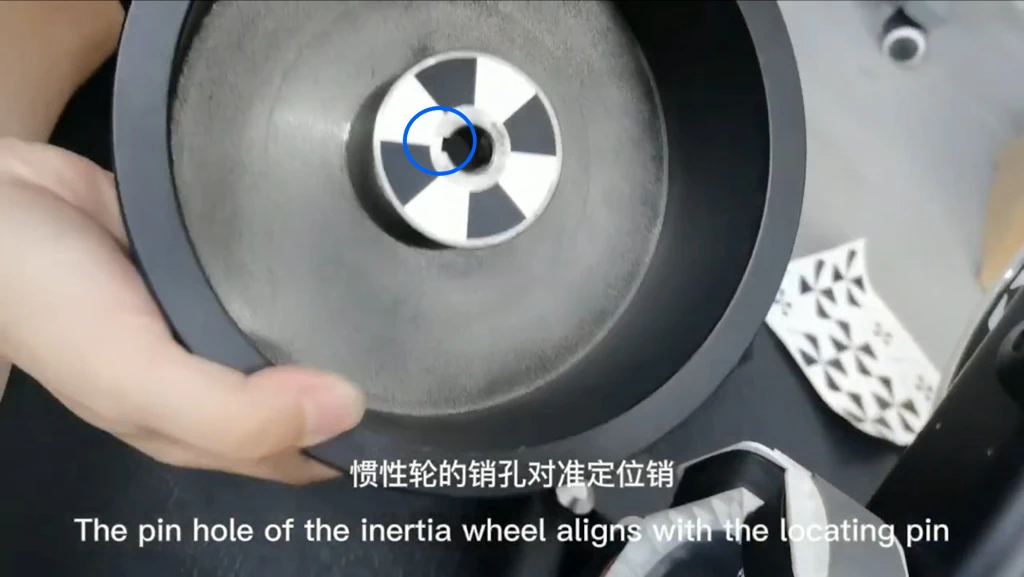

휠의 파인 곳과 액슬의 핀 위치에 주의해서 휠을 끼워 넣습니다. 휠을 뺄 때와 다르게 끼울 때는 손으로 쉽게 밀어 넣을 수 있습니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 26

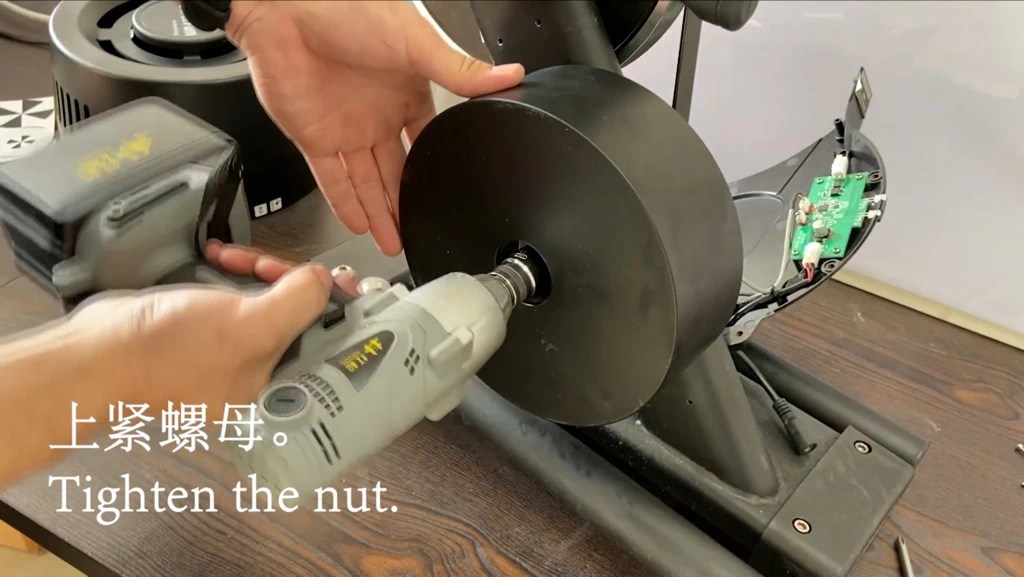

분리할 때와 마찬가지로 처음 상태처럼 와셔를 넣고 너트를 조여줍니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 27

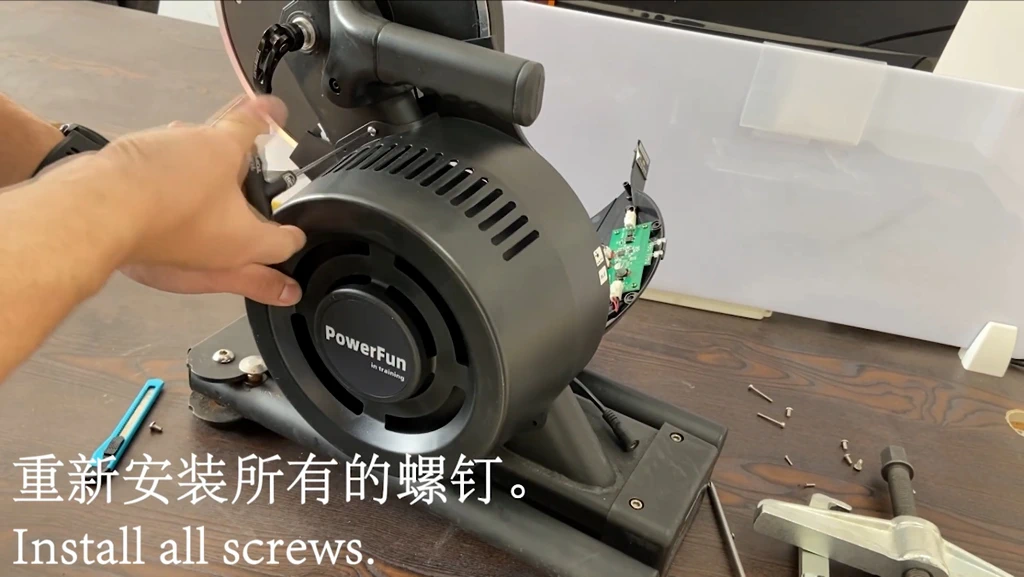

논 드라이브 사이드 쪽부터 케이스를 장착하고 볼트로 조심스럽게 고정합니다.

하나씩 강하게 조이지 말고 전체적으로 느슨하게 조인 후, 마지막에 완전히 잘 위치가 잡혔다면 조금 더 강한 힘으로 볼트를 조여 완전히 고정합니다.

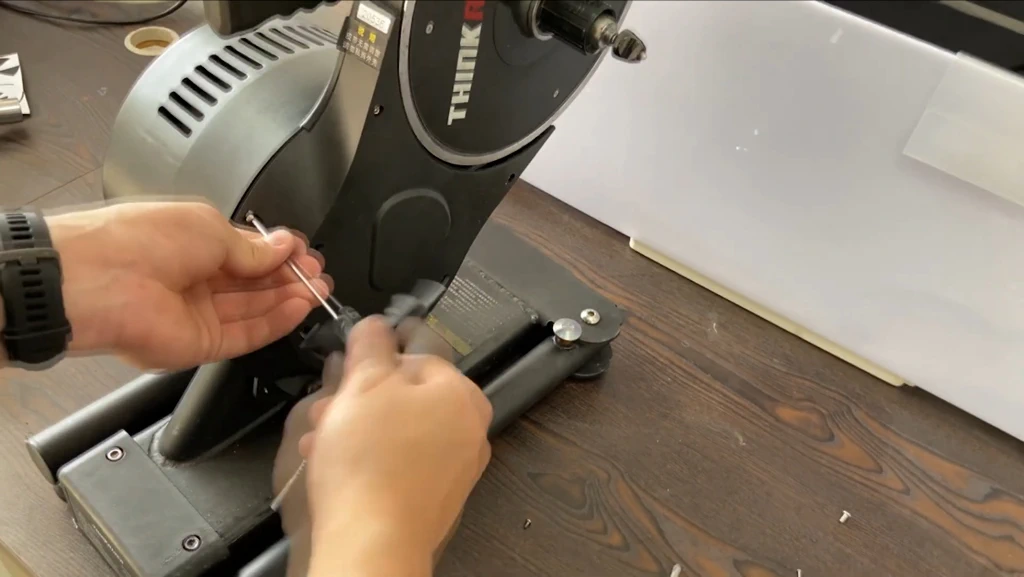

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 28

드라이브 사이드도 마찬가지로 잘 조여주는데 케이스를 씌우기 전, 케이블과 메인보드가 잘 연결되었는지, 내부의 케이블은 잘 정리 되었는지를 다시 확인합니다.

싱크라이더 X7 프로 속도 파워 저항 ERG 이상 정비 수리 방법 29

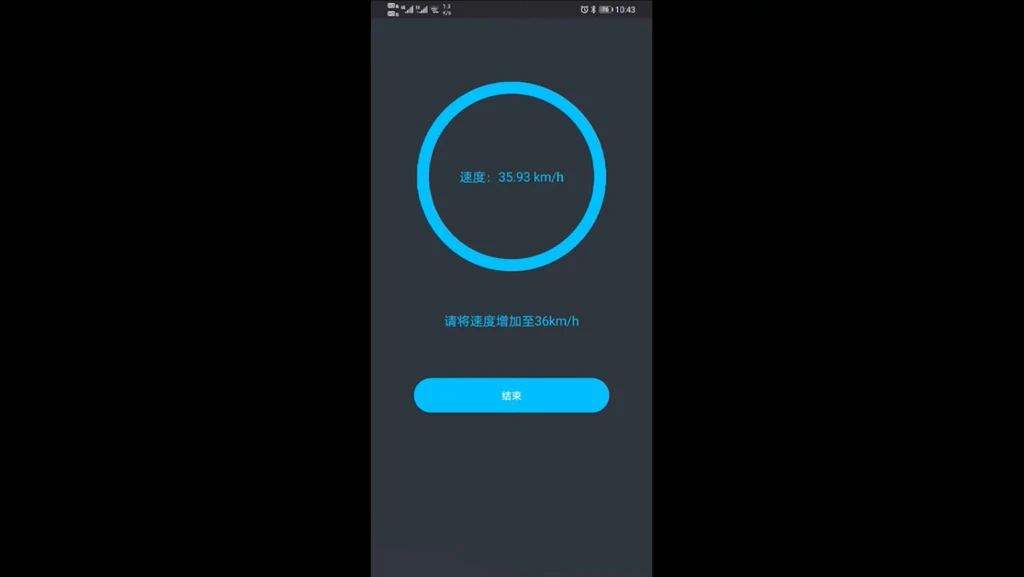

이제 트레이너를 설치 후 전원을 연결하고 스핀다운 캘리브레이션을 진행합니다.

캘리브레이션을 할 때 속도가 정상적으로 올라가고 36km/h에서 페들(페달)을 멈춘 후 정상적으로 내려가는지 확인합니다. 문제가 발생한 경우 캘리브레이션 시에도 속도가 정상적으로 반영되지 않기 때문에, 캘리브레이션이 정상적으로 진행된다면 일단 문제는 해결된 것이라고 봐도 됩니다.

캘리브레이션이 정상적으로 완료됐다면 이제 즈위프트, 루비, 사이클링 컴퓨터 등을 이용해서 제품이 실제로 잘 동작하는지 최종적으로 확인합니다. 초기 구매 시와 마찬가지로 잘 동작한다면 성공적으로 정비된 것입니다.
