AMD 라데온 RX 580 4GB (BBA) 커스텀 BIOS

최근 마이닝(채굴)으로 고생하던 AMD 라데온 (Radeon) RX 580 4GB (BBA, Built by ATi/AMD) 제품이 광산에서 저렴하게 풀려나왔길래 구매해봤습니다. 조텍 RX 580 4GB라고 불리던 그 제품입니다.

무려 Radeon RX 580 4GB 제품을 구매하는데 들어간 비용이 택배 요금을 포함해도 8만 7천 5백 원. 약 1년 전 채굴 붐이 불며 40만 원대를 호가하던 시절이 생각나 뭔가 허탈하기도 합니다.

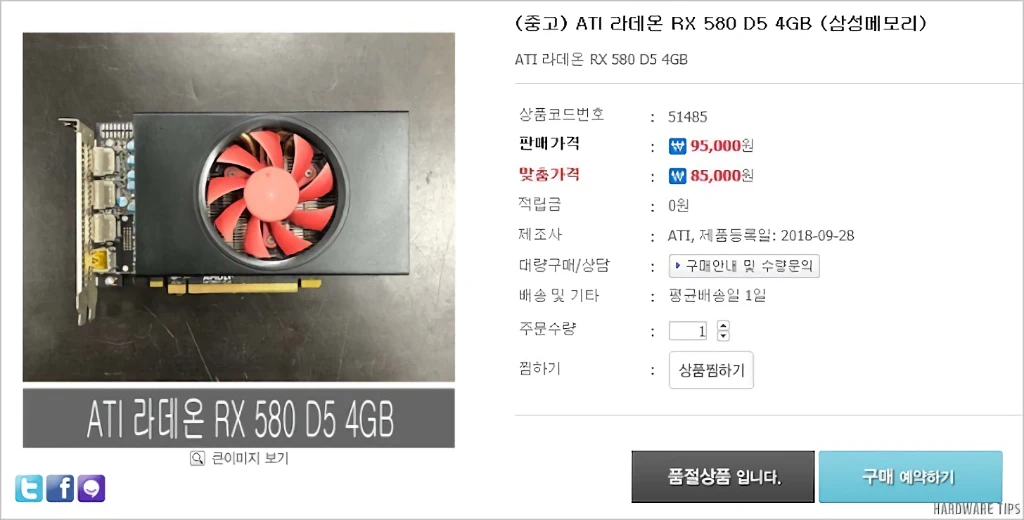

AMD Radeon RX 580 4GB BBA 커스텀 BIOS 1

이 제품은 PC 파트너(사파이어, 조텍의 모회사)가 제조한 제품으로 레프런스 기판에 7,000 Mbps의 삼성전자 GDDR5 메모리를 사용한 채굴 특화로 만들어진 모델입니다.

바이오스의 기본 코어 클럭이 1145 MHz, 메모리 스피드가 2.000(유효 8.000) Mbps, 전력 제한은 145 W로 설정되어 있었습니다. 사인이 깨졌는지는 확인해보지 않았지만 바이오스 타이밍으로 보아 채굴에 사용한 사람이 수정한 것일 가능성이 있습니다.

레프런스 스펙의 RX 580과 비교 시 코어 클럭이 낮게 설정되어 있으나 전력 제한은 높은 그런 상태죠. 전원부에 방열판이 없는 제품이기도 하고 개인적으로 전력 효율을 중요시하기 때문에 이를 약간 커스텀해서 사용해보기로 합니다.

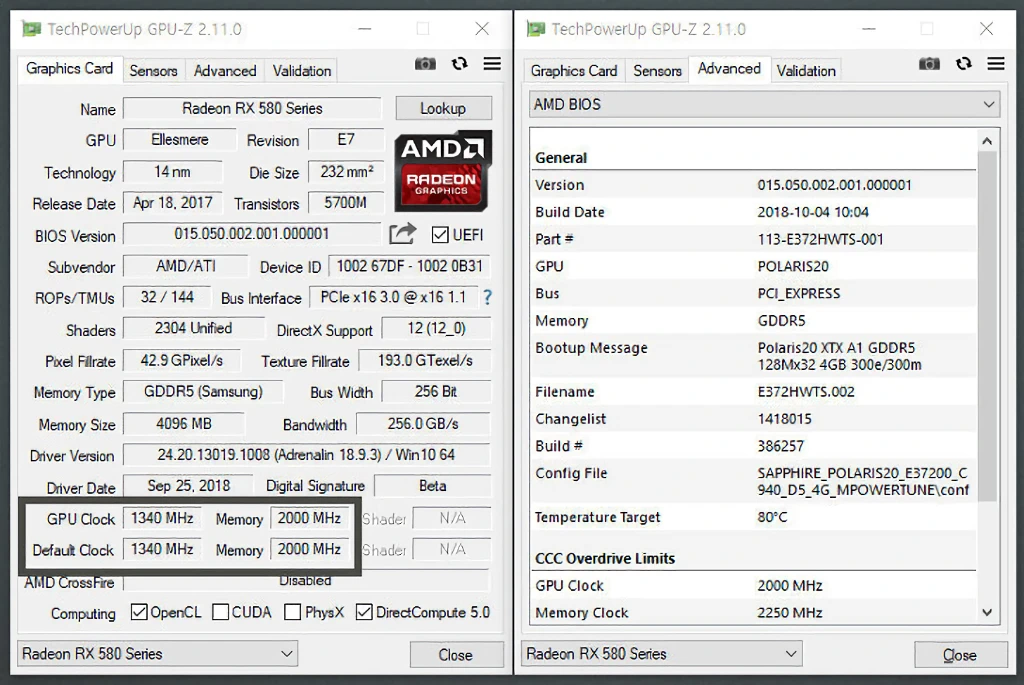

AMD Radeon RX 580 4GB BBA 커스텀 BIOS 2

먼저 코어 클럭과 메모리 스피드를 RX 580 레프런스 스펙과 동일하게 변경했습니다.

그러나 전력 제한은 발열과 이에 따른 소음을 고려해 145 W에서 95 W로 낮췄고, ASIC Quality를 기반으로 상황(State)에 따른 전압이 더 적게 들어가도록 오프셋 형태로 언더 볼팅을 적용했습니다.

이렇게 설정하는 경우 95 W라는 전력 제한 범위 내에서 유동적으로 클럭이 변동되며 순정 상태보다는 전압 대비 높은 클럭으로 동작하게 됩니다.

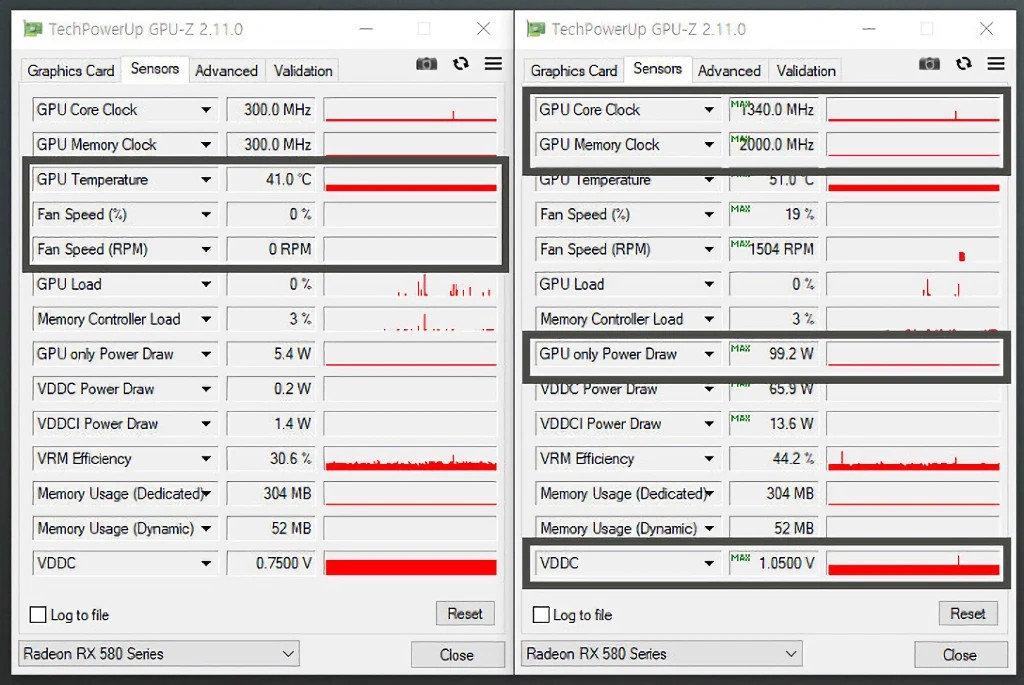

AMD Radeon RX 580 4GB BBA 커스텀 BIOS 3

추가로 유휴 시에는 45도를 기준으로 팬이 동작하고 42도를 기준으로 팬이 정지하는 소위 말하는 제로팬 기능을 넣었습니다.

이 제품의 쿨러가 보기엔 엄청 나빠 보이는데 생각보다 높은 TDP를 처리할 수 있는 제품입니다. 다만 싱글 팬이라는 한계가 있죠. 과거 VF1000이라는 완전 구리 쿨러를 기억하는 분이 계실텐데요, RX 580에 이 쿨러를 장착해서 부하를 주면 한 5초면 80-90도를 돌파하는 모습을 보게 됩니다.

그러나 이 쿨러는 히트싱크 자체는 작지만 고성능 히트파이프를 사용하였고 생각보다 온도를 잘 잡아줍니다. 즉, 쿨링을 강화할 때 히트싱크는 굳이 변경하실 필요가 없고, 전원부 쿨링 대책만 잘 마련하셔도 괜찮은 제품이라는 뜻입니다.

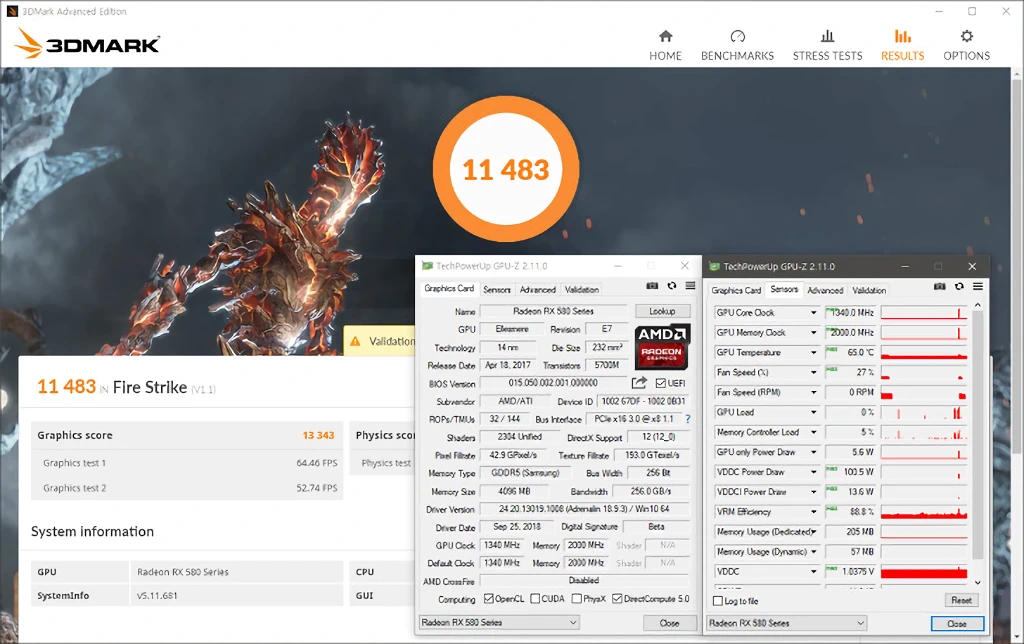

AMD Radeon RX 580 4GB BBA 커스텀 BIOS 4

전력 제한 105 W BIOS를 적용했을 때의 Fire Strike 점수입니다.

제가 커스텀한 바이오스는 다음과 같이 공개하니 필요한 분은 용도에 맞게 사용하시면 됩니다. 다만, 이 바이오스 적용으로 인한 문제에 대해서는 책임을 지지 않으니 이에 동의하는 경우에만 사용하시길 바랍니다.



AMD RX 580 커스텀 BIOS V4: 대상 제품

AMD Radeon RX 580 4 GB
(Built by ATi/AMD, 삼성 GDDR5 K4G41325FE-HC28: 7,000 Mbps 사용 제품)




AMD RX 580 커스텀 BIOS V4: 변경 사항

1. RX 580 레프런스 스펙과 동일한 코어 클럭(최대 1,340)/메모리 스피드(최대 7,000/8,000)로 변경했습니다. 그러나 NVIDIA 부스트와 같이 현재 소비 전력에 따라 동작 클럭은 유동적으로 변경됩니다.
2. 타이트한 마이닝 메모리 타이밍을 K4G41325FE-HC28 순정과 동일(17-17-27-27-83-24-179)하게 변경했습니다.
3. GPU의 ASIC Quality에 따라 로드 시 최대 전압 기준 최적화된 값으로 자동 언더 볼팅이 적용됩니다.
4. 제로팬 기능을 적용(45/50도 팬 회전, 42도 정지)하여 평시 소음이 발생하지 않습니다.
5. 전원부 온도를 고려하면서 팬 소음을 줄이기 위해 팬 동작 메커니즘이 조정되었습니다.
6. 최신 UEFI/GOP 펌웨어가 적용되었습니다.




AMD RX 580 커스텀 BIOS V4: ATiWinFlash

ATiWinFlash (BIOS 플래싱 도구)

ATiWinFlash.zip

※ 사용 방법: 위 도구를 실행한 후 적용(기록)할 바이오스 롬 파일을 선택하고 ‘프로그램’ 버튼을 누르시면 됩니다.

※ 주의 사항: ATiWinFlash를 사용하기 전에는 모든 작업 중인 프로그램을 종료하시기 바랍니다. 싱글 BIOS 제품이기 때문에 혹시 중간에 오류가 발생하면 카드를 살리지 못할 수도 있습니다.





AMD RX 580 커스텀 BIOS V4: 순정 BIOS

* 순정 BIOS (채굴용)




AMD RX 580 커스텀 BIOS V4: 대상 제품



AMD RX 580 커스텀 BIOS V4: 참고 사항

※ 전원부 쿨링을 강화하지 않은 순정 상태에서 개인적으로 적용을 권장하는 BIOS는 성능은 다소 떨어지지만 전력 제한을 95 또는 105 W로 설정한 BIOS입니다. 이 제한 범위에서 NVIDIA의 GeForce GTX 1060 순정 상태와 비슷한 정도의 전력 소모를 보여 줍니다.
※ 인텔 코어 i7-9700K, 라데온 RX 580 BIOS v4-1, MaxTDP 95 W 사용 시스템에서 3DMark Fire Strike 구동 시 시스템 전체 소비 전력은 170-180 W 정도가 나옵니다.
※ 개인적으로는 최대 부스트 클럭 1V 최적화 버전을 추천하나 코어 전압 부족으로 불안정함이 발생한다면 차선책으로 1.05V 최적화 버전을 사용해보시기 바랍니다. 125 W 이상의 BIOS는 전원부 냉각을 위한 별도의 쿨링 대책이 마련된 분이 사용하시는 것을 권장합니다.
※ 쿨링 대책을 마련해서 이 이상의 전력 제한을 원하는 분은 애프터버너/와트맨 등의 툴로 전력 제한을 풀거나 BIOS 에디터 등을 이용해 전력 부분만 직접 수정해서 사용하시면 됩니다. 이에 대한 별도의 요청은 받지 않습니다.
※ 레프런스 스펙 RX 480의 MaxTDP는 110 W, RX 570의 MaxTDP는 120 W, RX 580의 MaxTDP는 145 W입니다. 바이오스 업데이트 후에는 드라이버를 제거 후 다시 설치해주시는 것이 좋습니다.
