ASRock B450 스틸 레전드 디앤디컴 리뷰

이번 리뷰에서 살펴볼 제품은 애즈락 (ASRock)의 공식 유통사 디앤디컴이 2019년 1월 출시한 AMD 라이젠용 메인보드인 ASRock B450 스틸 레전드입니다.

애즈락 B450 스틸 레전드는 사용된 칩셋이 B450으로 태생적으로 보급형이라 할 수 있으나, 보다 강력한 내구성의 부품들을 사용했고 폴리크롬 RGB, 어드레서블(Addressable) RGB를 지원하는 등 외형적인 면도 강화되어 기존 제품들과는 차별화되는 새로운 시리즈입니다.

새로운 스틸 레전드 시리는 보다 강화된 전원부 구성과 함께 보급형 메인보드에서는 그동안 찾아보기 힘들었던 화려한 비주얼을 제공하며, 라이젠 2600 정도의 CPU와 조합하여 가성비 AMD 시스템을 구성하려는 게이머들에게 적합한 제품이라고 할 수 있을 것 같습니다.





ASRock B450 스틸 레전드 디앤디컴: 스펙

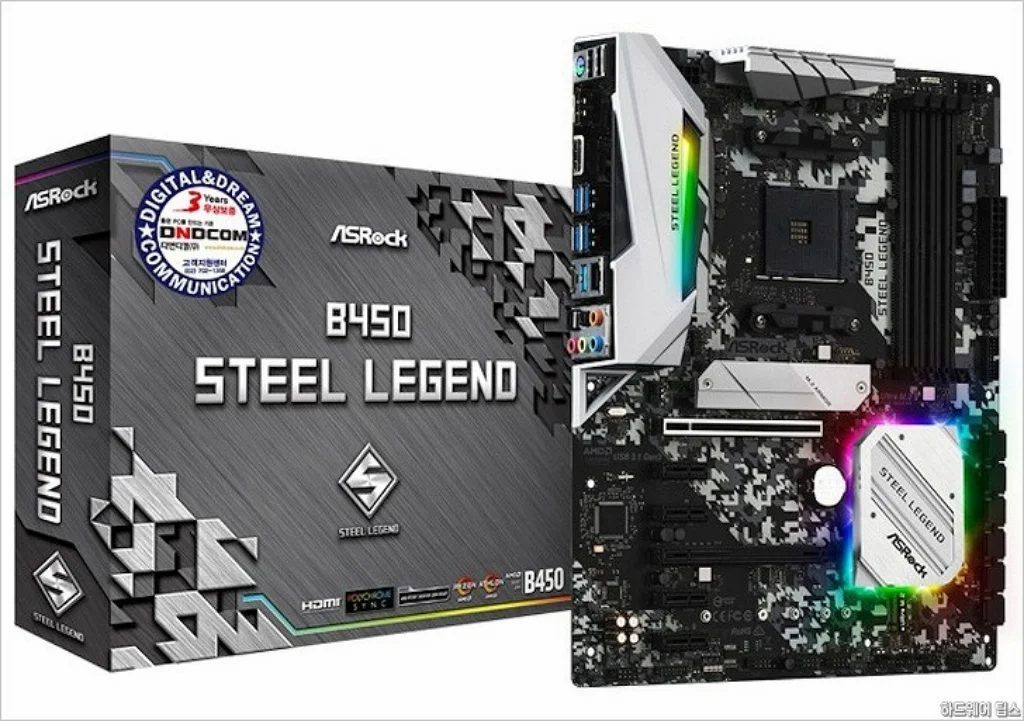

ASRock B450 스틸레전드 디앤디컴 리뷰 2

CPU
– AMD AM4 소켓
– 1/2세대 모든 라이젠 및 애슬론 프로세서 지원 (피나클 릿지, 서밋 릿지, 레이븐 릿지)
– CPU 오버클러킹 지원

칩셋
– AMD Promontory B450 칩셋

메모리
– DDR4 메모리 슬롯 4개
– 최대 64 GB 듀얼 채널 구성 지원 (16 GB x 4)
– AMD 공식 지원 스펙: DDR4-2133/2400//2666/2933
– 메모리 오버클러킹 지원 (DDR4-3533+)
* 메모리 오버클러킹 범위는 장착된 CPU 및 RAM에 따라 다를 수 있음

확장 슬롯
– PCI Express 3.0 x16 슬롯: 2개 (x16+x4)
– PCI Express 2.0 x1 슬롯: 4개
* M.2_1 사용 시 PCI Express 3.0 x4 슬롯 사용 불가

멀티 GPU
– AMD CrossFireX 지원

스토리지
– SATA 6 Gb/s 포트: 4개
– SATA 6 Gb/s 포트: 2개 (ASMedia ASM1061 컨트롤러)
– M.2 슬롯: 2개 (PCIE 전용 1개, PCIE 및 SATA 공용 1개)

통합(내장) 그래픽
– HDMI 1.4 포트 1개 (최대 해상도: 4,096 x 2,160 @ 24 Hz)
– DP 1.2 1개 (최대 해상도: 4,096 x 2,160 @ 60 Hz)
– 최대 공유 메모리: 16 GB
* CPU가 지원하는 경우 사용 가능

통합(내장) 오디오
– Realtek ALC892 HD 오디오 코덱
– DAC: 95 dB SNR

통합(내장) 네트워크
– Realtek RTL8111H 기가비트 랜 컨트롤러

USB 구성
– USB 3.1 Gen 2 포트: 2개
– USB 3.1 Gen 1 포트: 4개
– USB 2.0 포트: 2개

UEFI/BIOS
– 다국어 지원 AMI UEFI BIOS
– 128Mb (16MB) Flash ROM

액세서리
– 사용 설명서
– 우편 엽서
– 드라이버 DVD
– I/O 실드
– SATA 6 Gb/s 케이블 2개
– M.2 스탠드오프 1개
– M.2 스크루(나사) 2개

운영체제
– 마이크로소프트 윈도우 10 (64-비트) 지원

폼팩터/크기
– ATX 폼팩터
– 30.5 x 24.4 cm

제품 인증
– FCC, CE, ErP/EuP Ready
– KC 인증: R-R-ASR-B450STEELLEG

제품 보증
– 보증 기간: 무상 3년
– 유통사: 디앤디컴
– 연락처: 02-702-1358 (평일 9:30~18:00)

판매 가격
– 네이버: 바로가기
– 다나와: 바로가기





ASRock B450 스틸 레전드 디앤디컴: 패키지

ASRock B450 스틸레전드 디앤디컴 리뷰 3

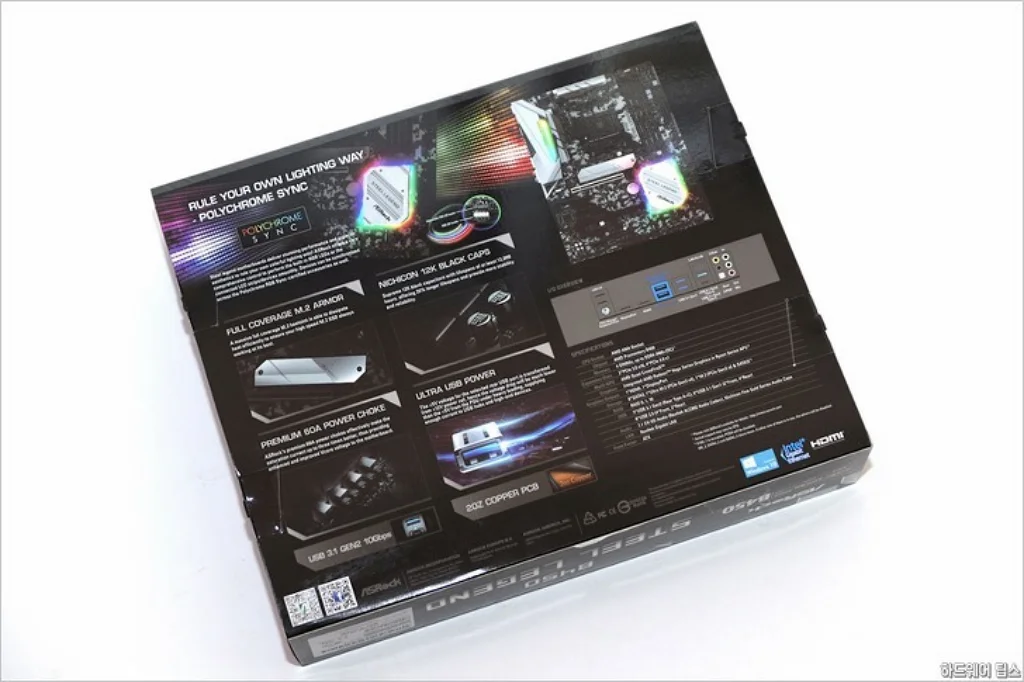

휴대를 위한 손잡이는 없지만 전체적으로 상위 모델과 같은 느낌의 패키지가 사용되었습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 4

ASRock B450 스틸레전드 디앤디컴 리뷰 5

ASRock B450 스틸레전드 디앤디컴 리뷰 7

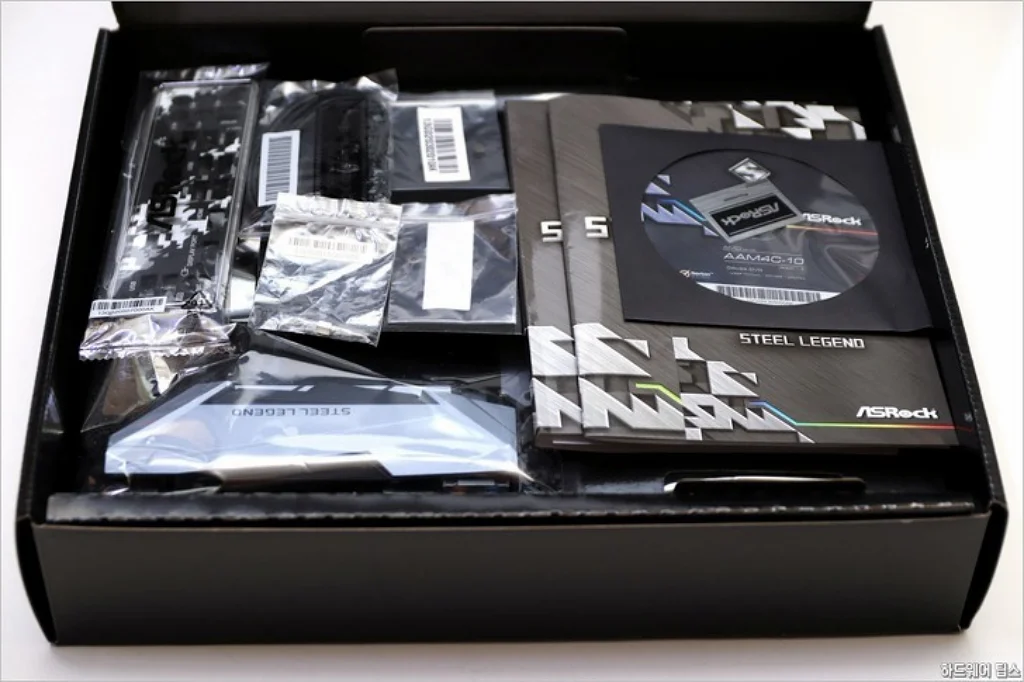

구성품은 메인보드 본체와 사용 설명서, 우편 엽서, 드라이버 DVD, I/O 실드, SATA 6 Gb/s 케이블 2개, M.2 스탠드오프 1개, M.2 스크루(나사) 2개입니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 10

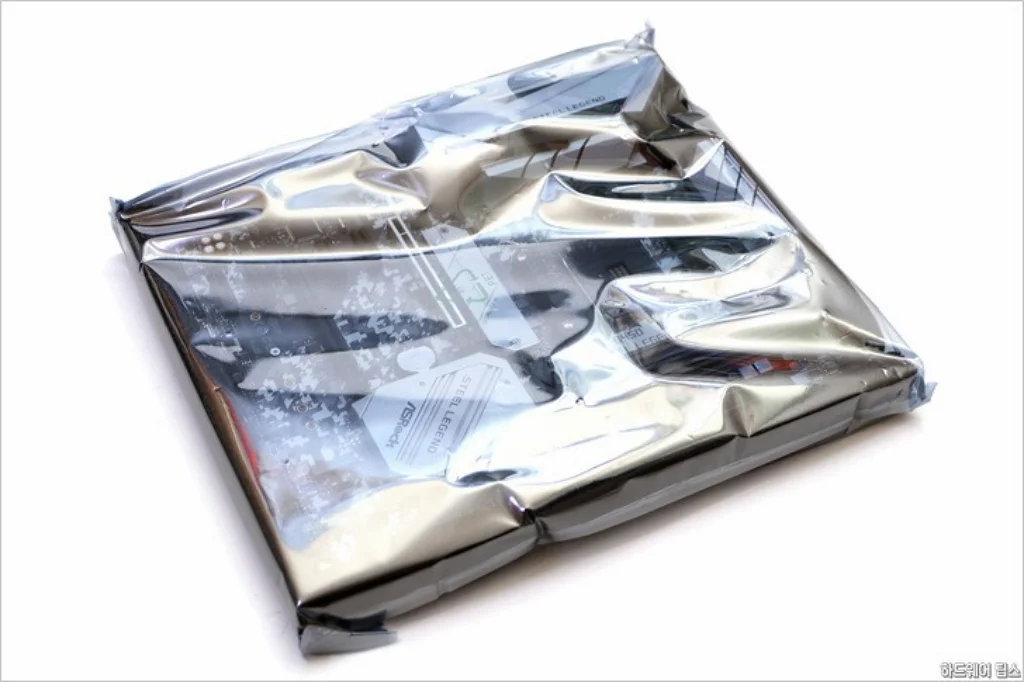

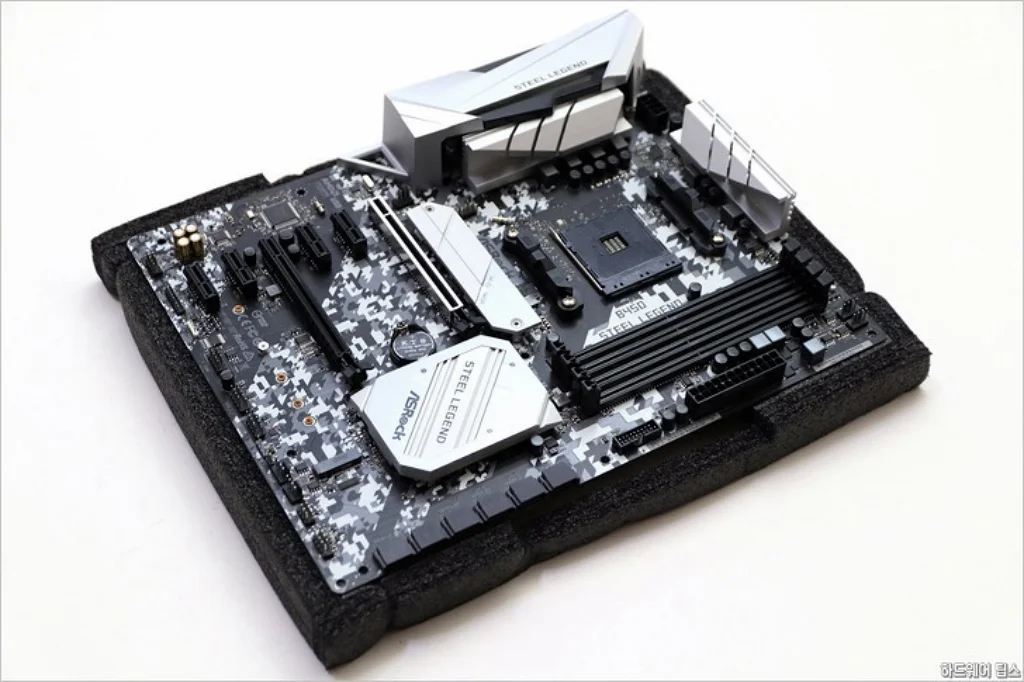

애즈락의 중급 이상 메인보드는 파손을 방지하기 위해 스펀지에 고정되어 있죠. 스틸 레전드는 보급형 모델임에도 이와 같은 형태로 포장되어 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 11

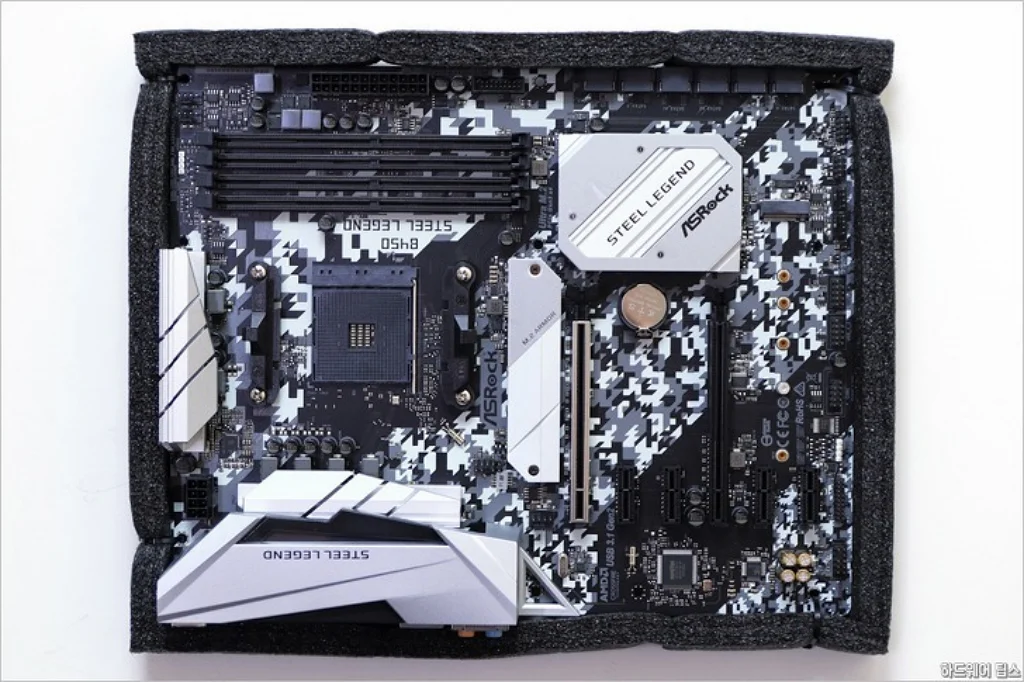

ATX 폼팩터의 풀사이즈 메인보드 B450 스틸 레전드. 스틸 레전드 시리즈에는 B450M 모델도 있는데 이 제품은 Micro-ATX 폼팩터로 크기에 차이가 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 9

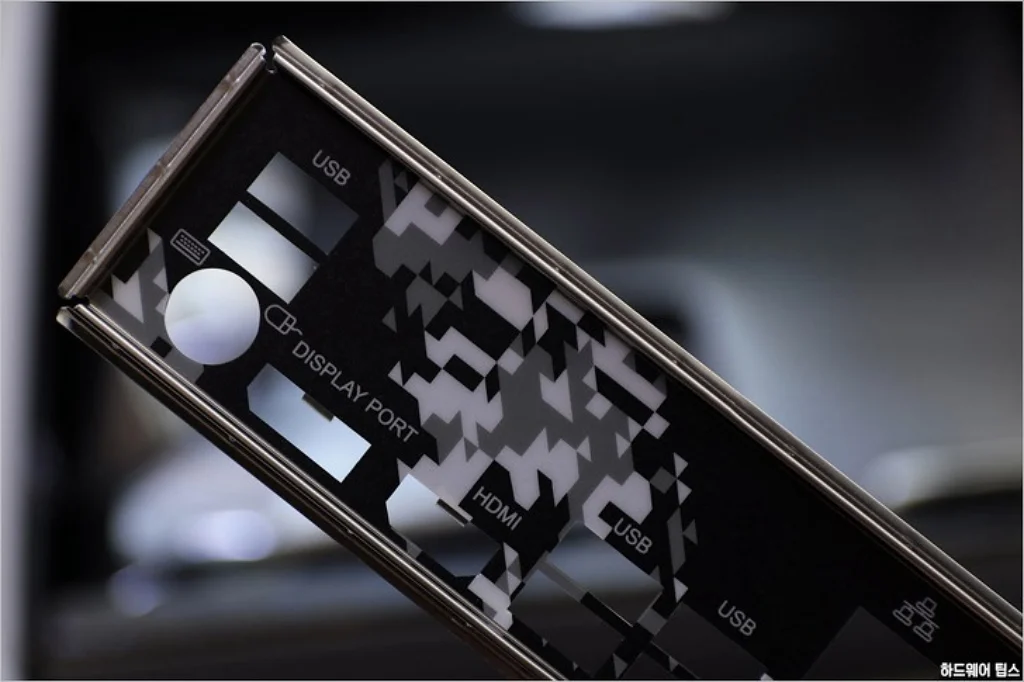

상위 모델처럼 쿠션이 있는 형태의 I/O 실드가 제공됩니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 8

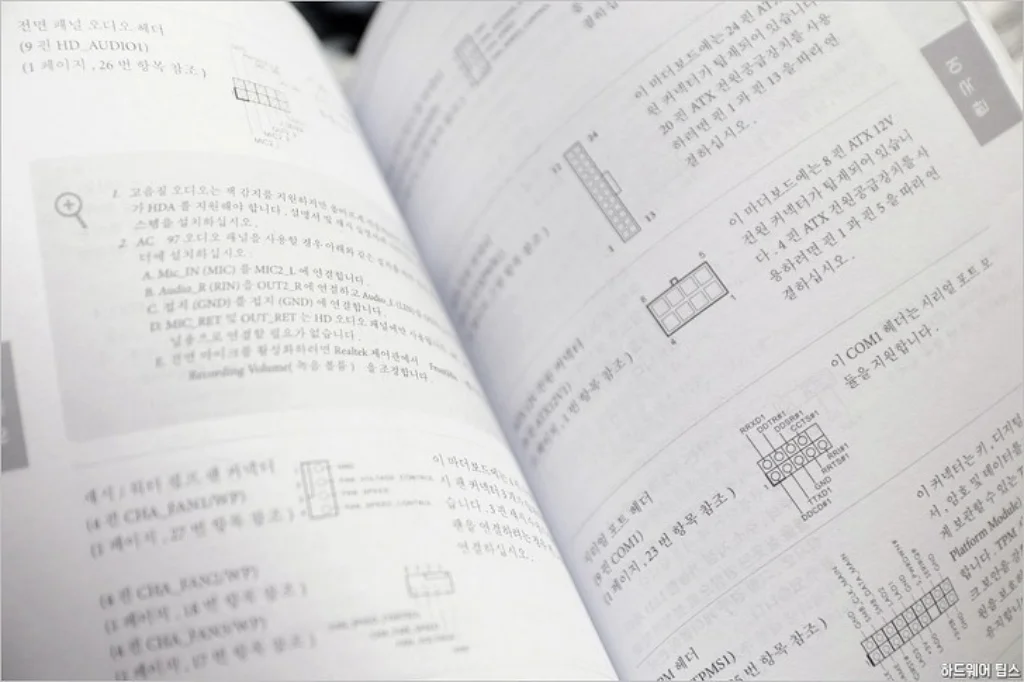

사용 설명서는 한국어가 포함되어 있습니다.



ASRock B450 스틸 레전드 디앤디컴: 디자인

ASRock B450 스틸레전드 디앤디컴 리뷰 12

메인보드는 화이트 (실버)톤 방열판이 장착되었고 디지털 패턴이 프린트되어 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 13

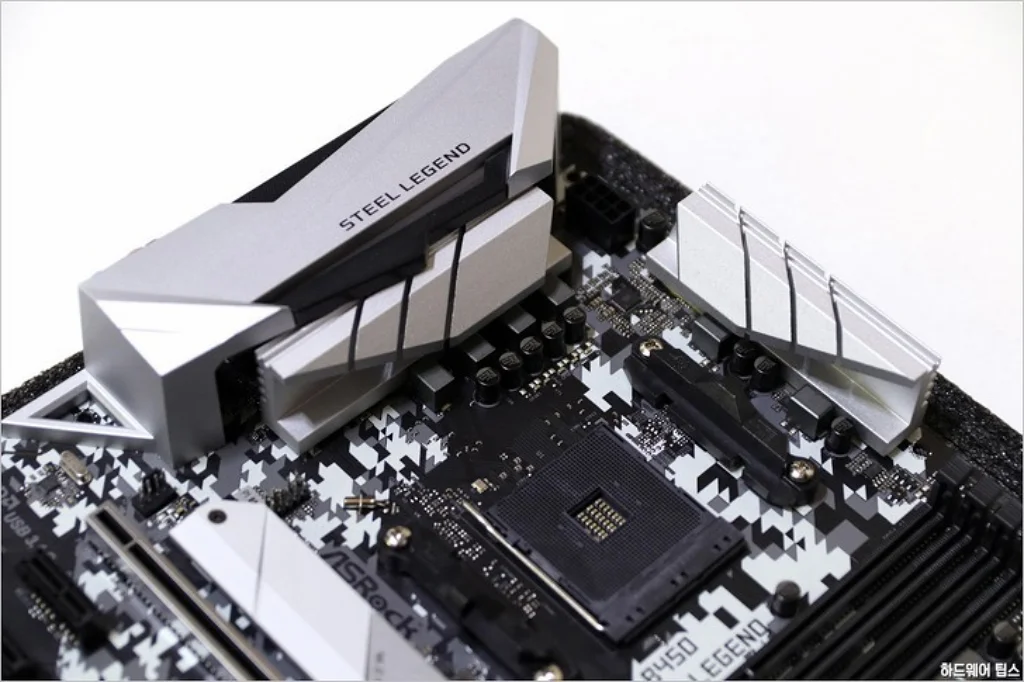

경쟁사의 세이버투스 기판에 프라임과 스트릭스를 섞은 것 같은 느낌인데, 아무튼 기존 애즈락의 블랙 위주 혹은 게이밍 모델의 레드+블랙 위주 디자인과는 다른 새로운 느낌을 줍니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 14

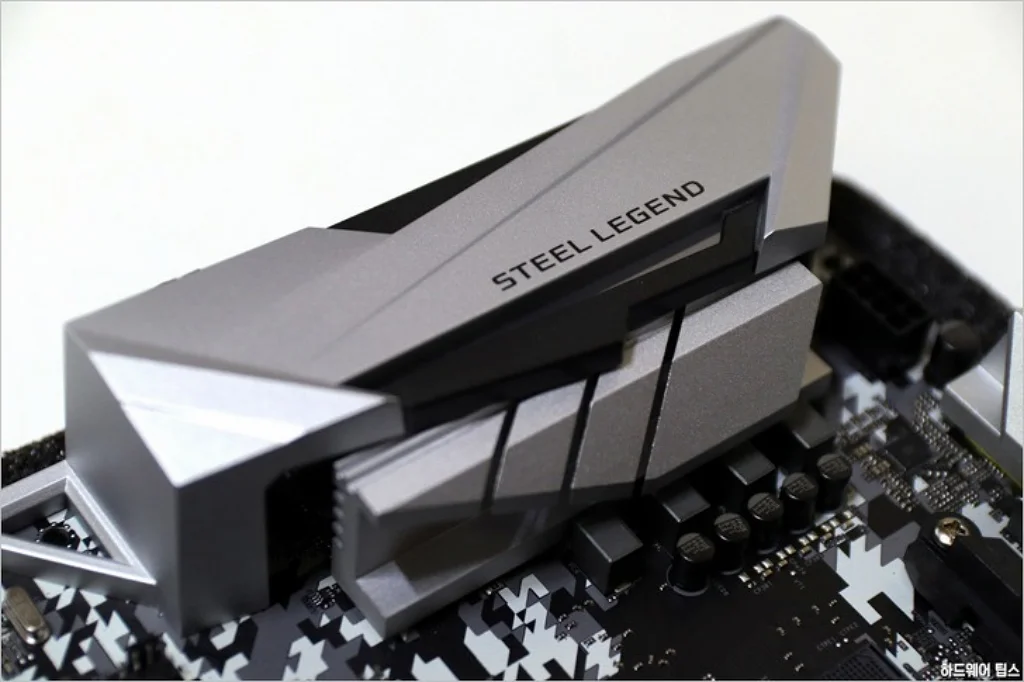

전원부 방열판 쪽에는 감성적인 요소를 위한 I/O 아머가 장착되어 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 15

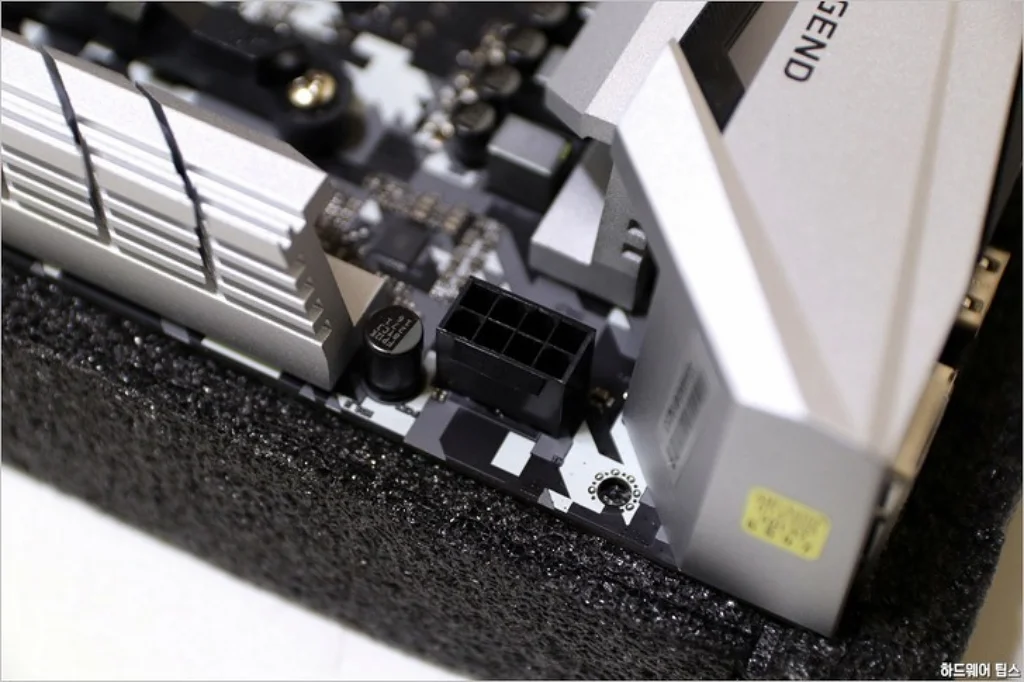

CPU 보조 전원 커넥터는 8핀 1개 연결이 필요합니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 16

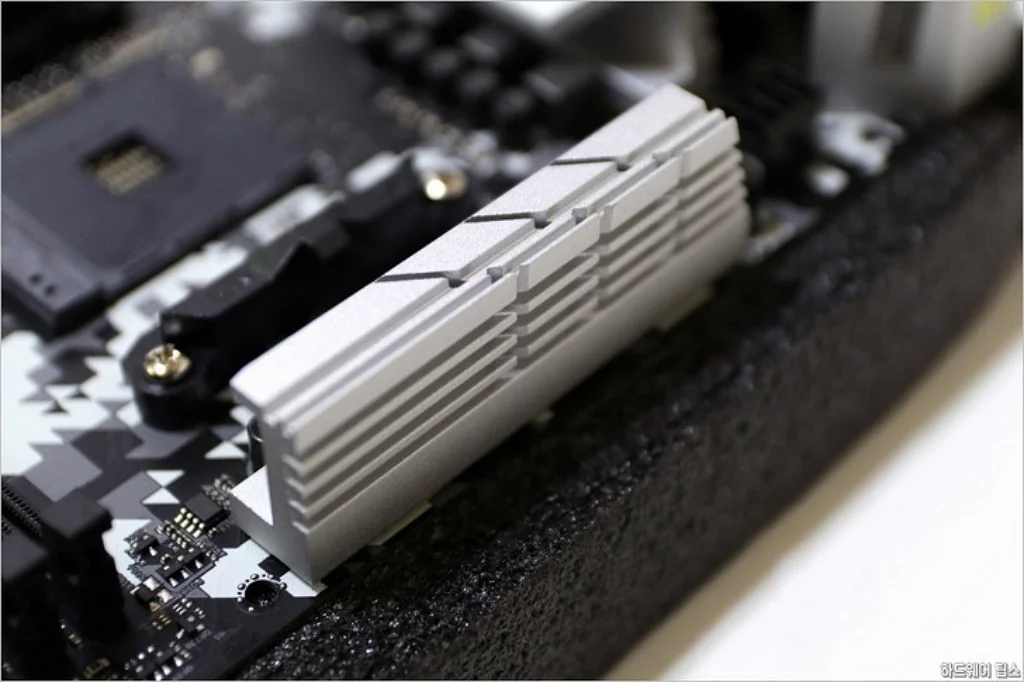

일반적인 보급형 모델의 히트싱크보다 커진 애즈락의 XXL 알루미늄 합금 히트싱크가 적용되었습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 17

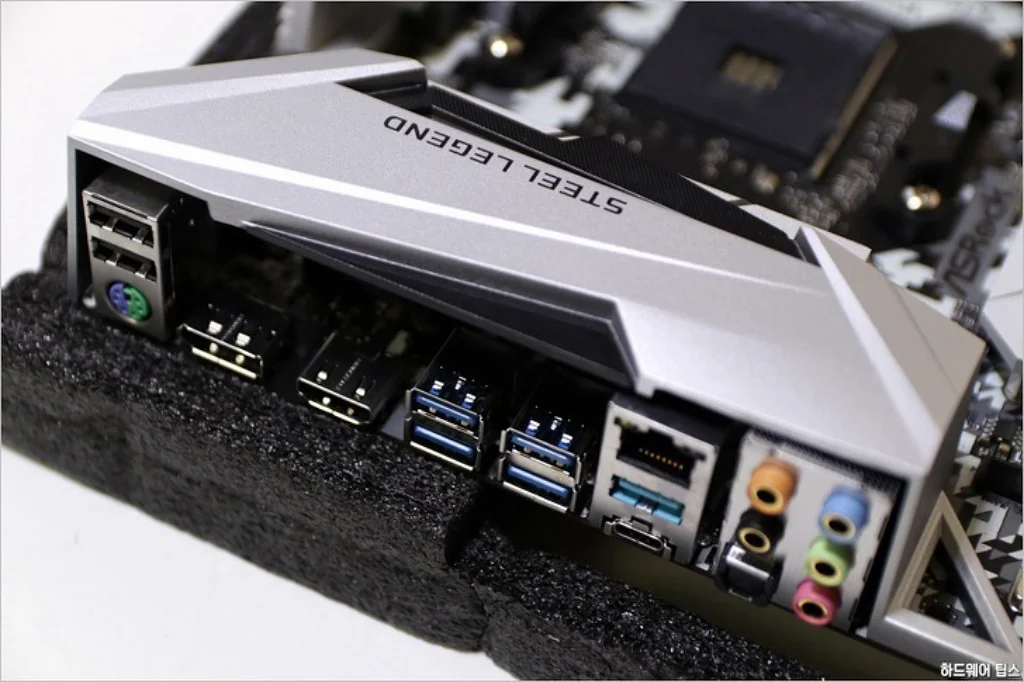

후면부 출력은 좌측에서부터 PS/2 마우스/키보드콤보 포트, USB 2.0 포트 2개, DP 1.2, HDMI 포트, USB 3.1 Gen1 포트 4개, RJ-45 LAN 포트, USB 3.1 Gen2 포트 2개(타입-A/타입-C) 그리고 오디오 잭 및 광출력(S/PDIF) 포트로 구성되어 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 18

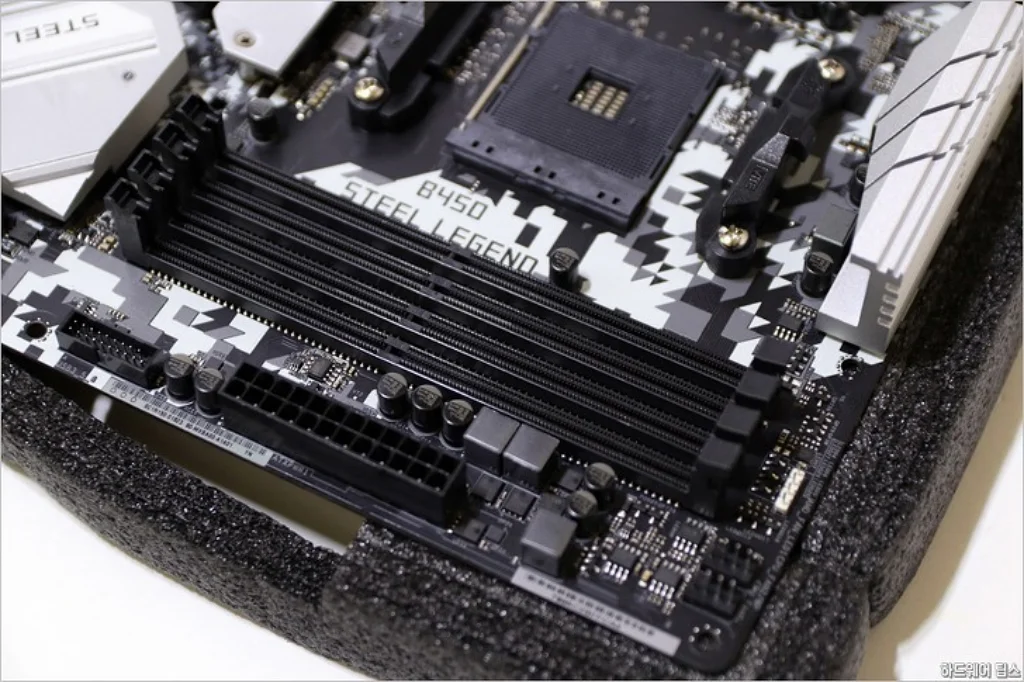

4개의 DDR4 메모리 슬롯.

메모리 슬롯 우상단에는 CPU 팬 커넥터(팬2는 펌프 겸용)와 AMD 쿨러의 LED 헤더가 위치합니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 19

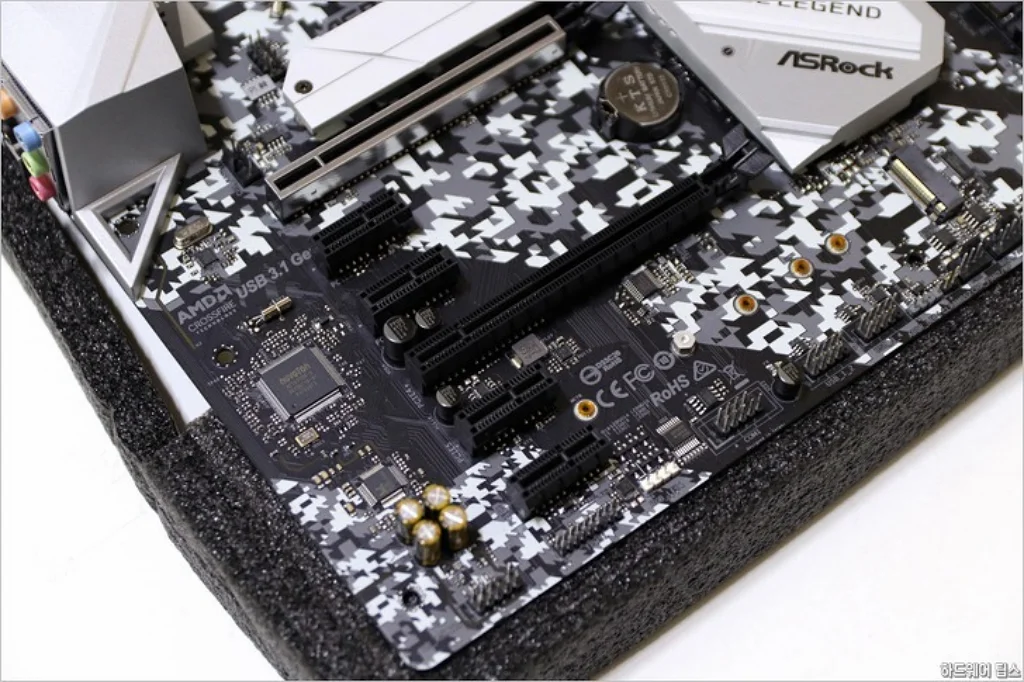

PCIE 슬롯은 총 6개로 다음과 같은 순으로 배치되어 있습니다.

PCIE1 (PCIe 3.0 x16 slot) – PCI Express x16 lane
PCIE2 (PCIe 2.0 x1 slot) – PCI Express x1 lane
PCIE3 (PCIe 2.0 x1 slot) – PCI Express x1 lane
PCIE4 (PCIe 3.0 x16 slot) – PCI Express x4 lane
PCIE5 (PCIe 2.0 x1 slot) – PCI Express x1 lane
PCIE6 (PCIe 2.0 x1 slot) – PCI Express x1 lane


외장 그래픽 카드를 사용할 경우 1번 x16 슬롯에 장착해야 하며, 만약 M2_1를 사용한다면 PCIE4는 비활성화됩니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 20

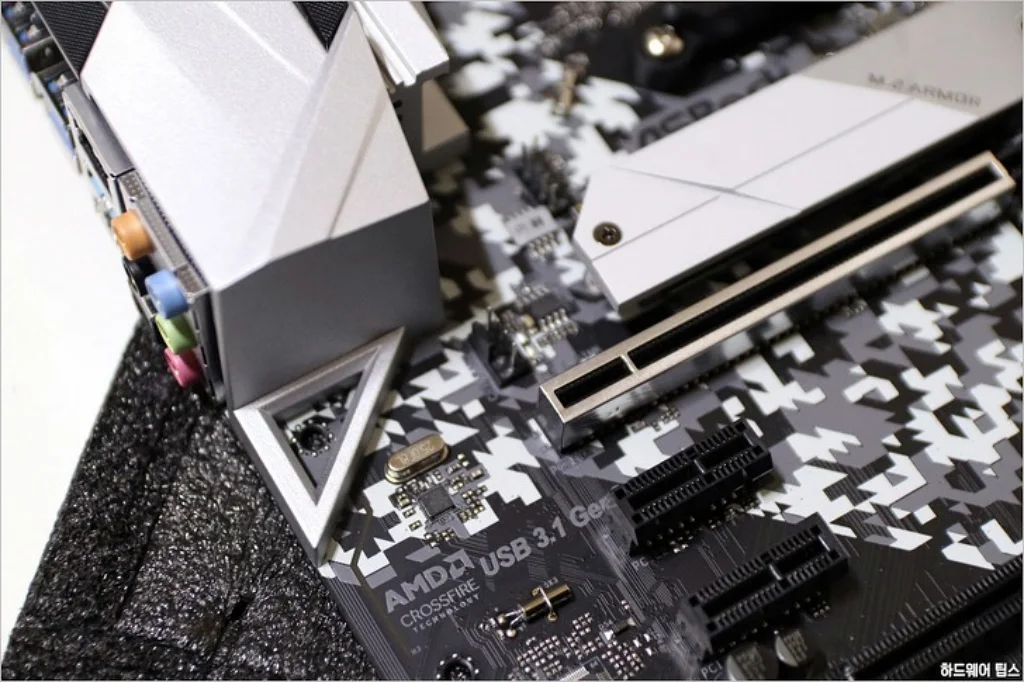

I/O 아머와 그래픽 카드 백플레이트의 간섭은 걱정하지 않아도 될 정도로 간격에 여유가 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 21

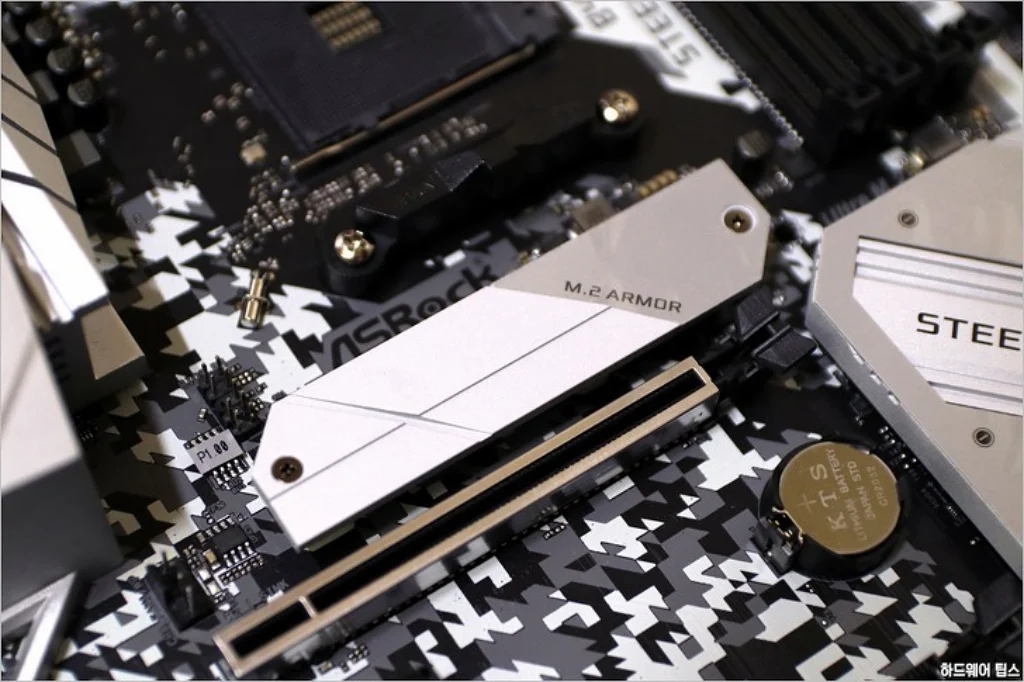

기본적으로 M.2 아머(방열판)가 제공됩니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 22

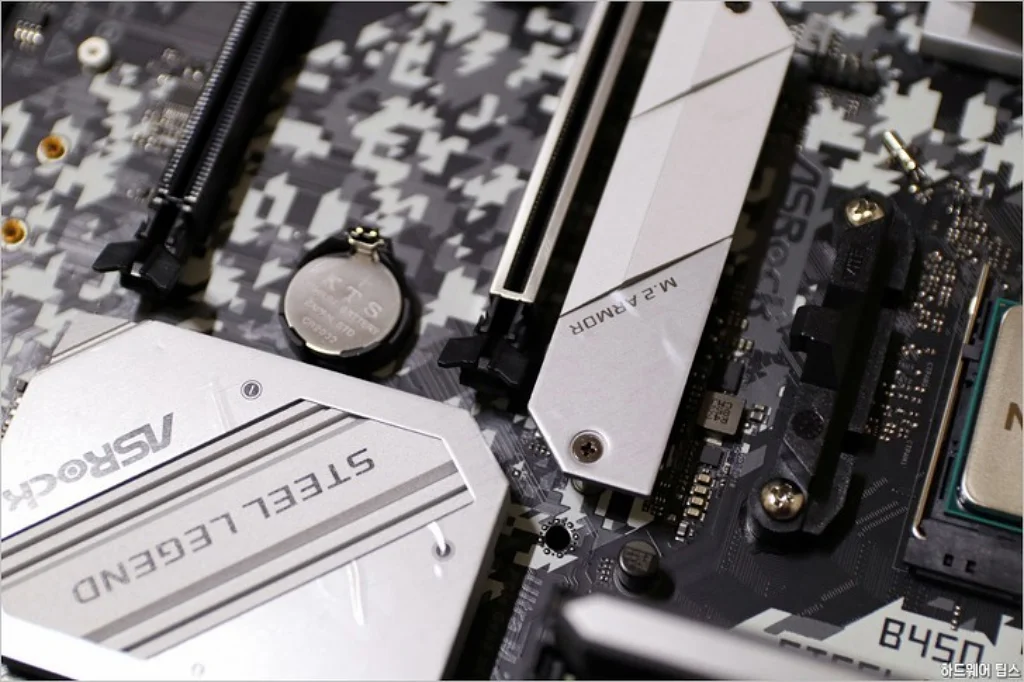

다만, 배열에서 아쉬운 부분은 슬롯 걸쇠(래치)와 M.2 아머가 너무 가까워 두꺼운 백플레이트의 그래픽 카드를 장착할 경우 제거가 다소 어려울 수도 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 23

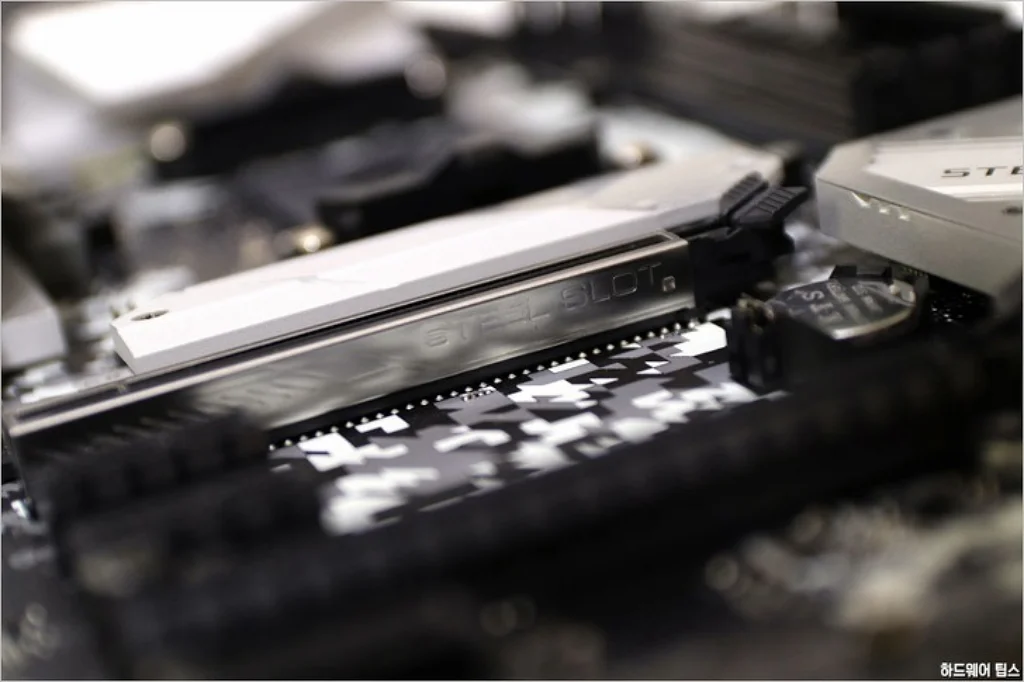

그래픽 카드를 설치하는 1번 슬롯은 스틸 슬롯이 적용되어 보다 우수한 내구성을 제공합니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 24

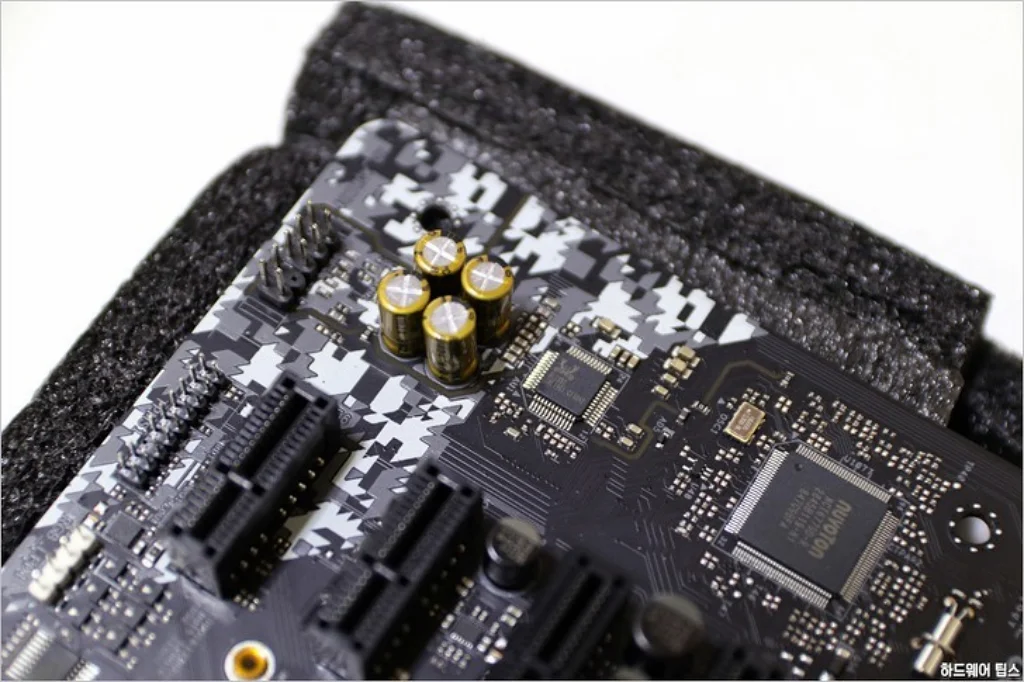

Realtek ALC892 HD 오디오 코덱과(DAC: 95 dB SNR) 오디오 전용 커패시터가 사용된 통합 오디오 회로.

ASRock B450 스틸레전드 디앤디컴 리뷰 25

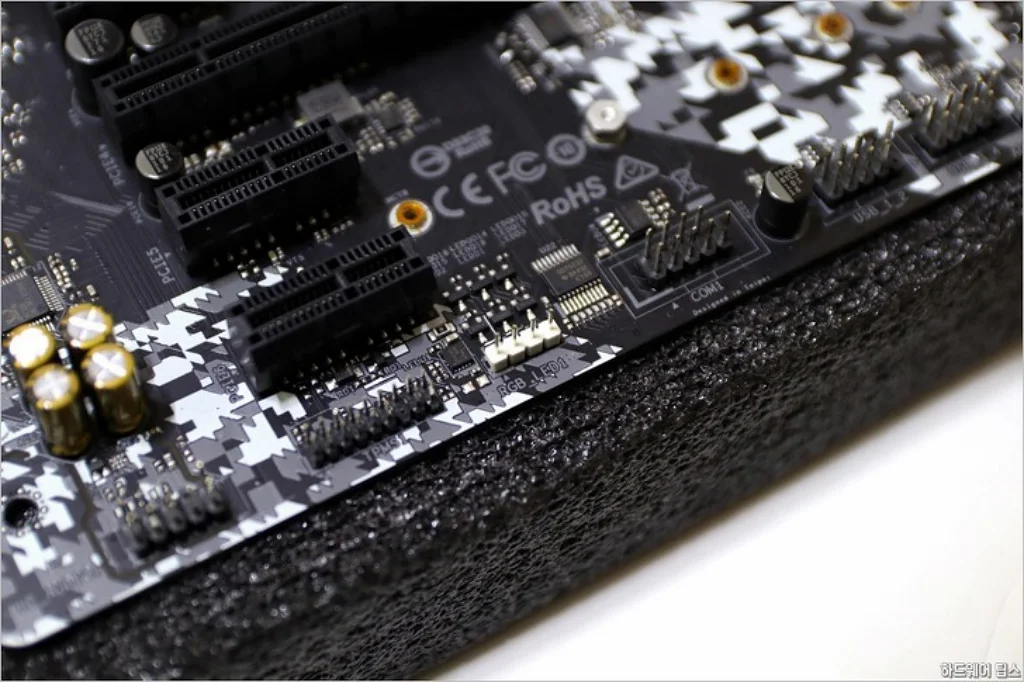

보드 하단에는 다양한 헤더가 위치하고 있습니다. 각 헤더에 대한 자세한 내용은 사용 설명서를 참고하시기 바랍니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 26

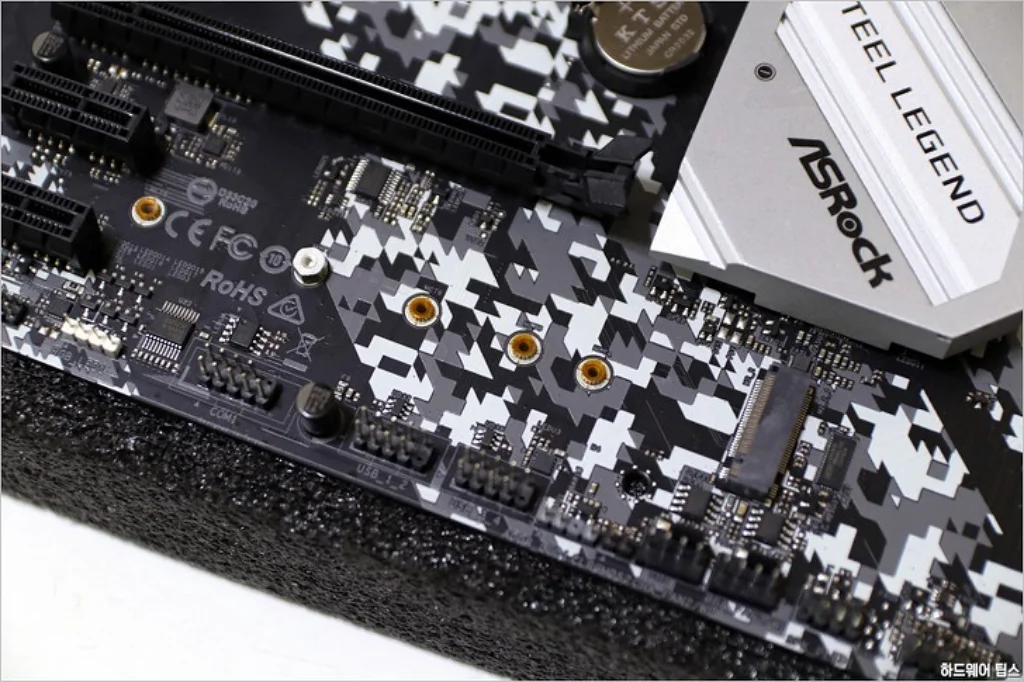

하단 방열판 아래에는 두 번째 M.2 소켓이 위치하고 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 27

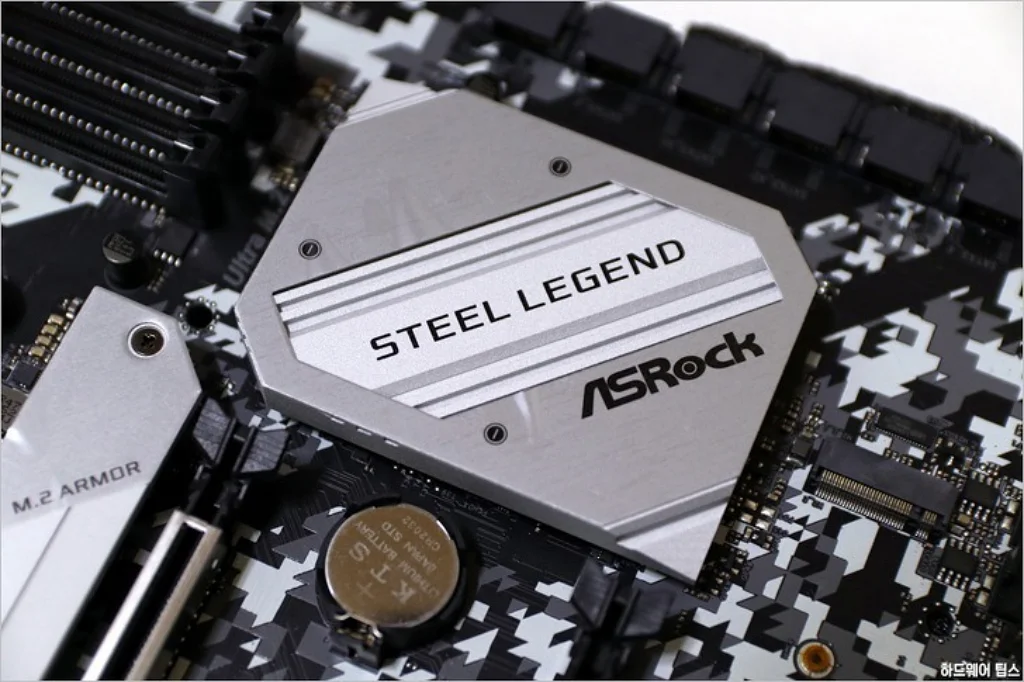

칩셋(PCH) 방열판.

ASRock B450 스틸레전드 디앤디컴 리뷰 28

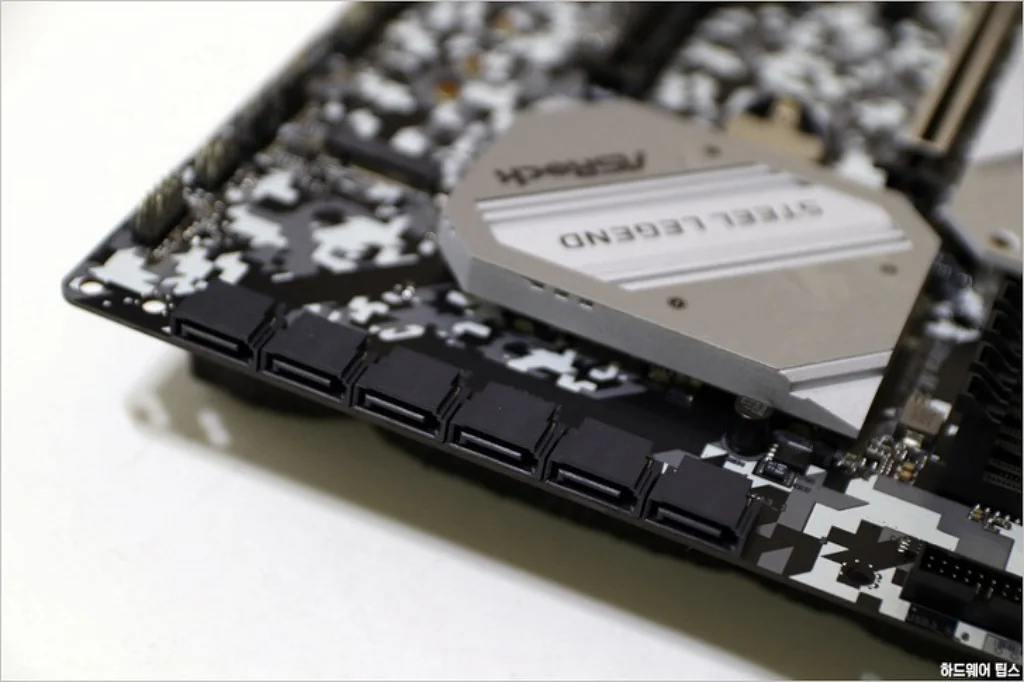

6개의 SATA 포트는 특이하게 1개의 행으로 배치되어 있습니다. 왼쪽 2개 그리고 오른쪽 2개는 네이티브 포트이며, 중앙의 2개는 서드파티 컨트롤러에 연결된 포트입니다.



ASRock B450 스틸 레전드 디앤디컴: VRM

ASRock B450 스틸레전드 디앤디컴 리뷰 29

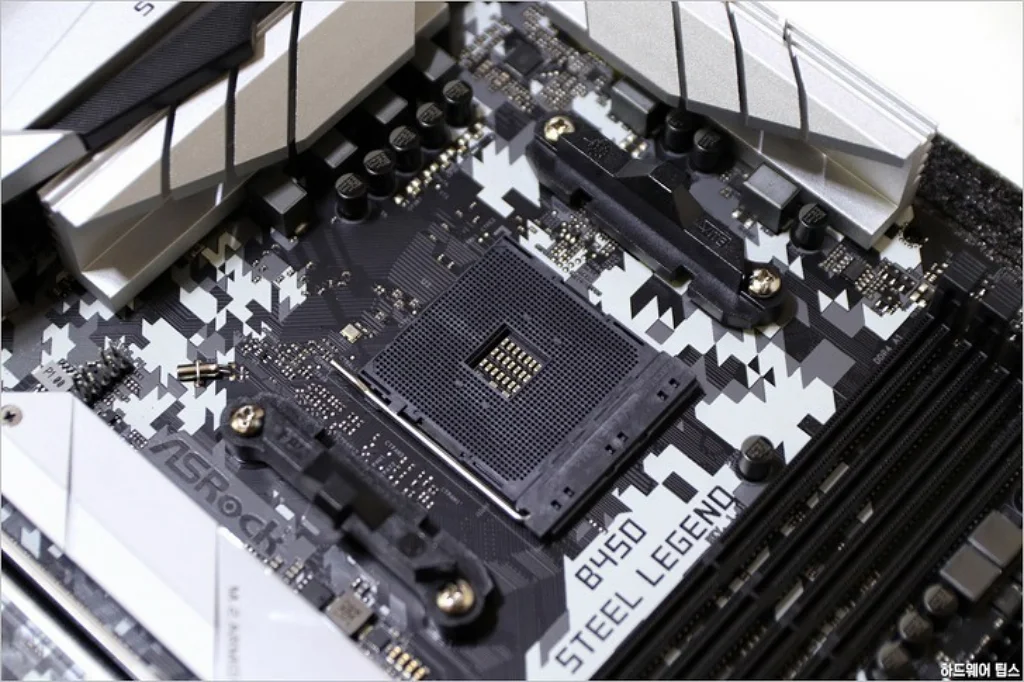

ASRock B450 스틸레전드의 전원부 구성은 4+2 페이즈입니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 31

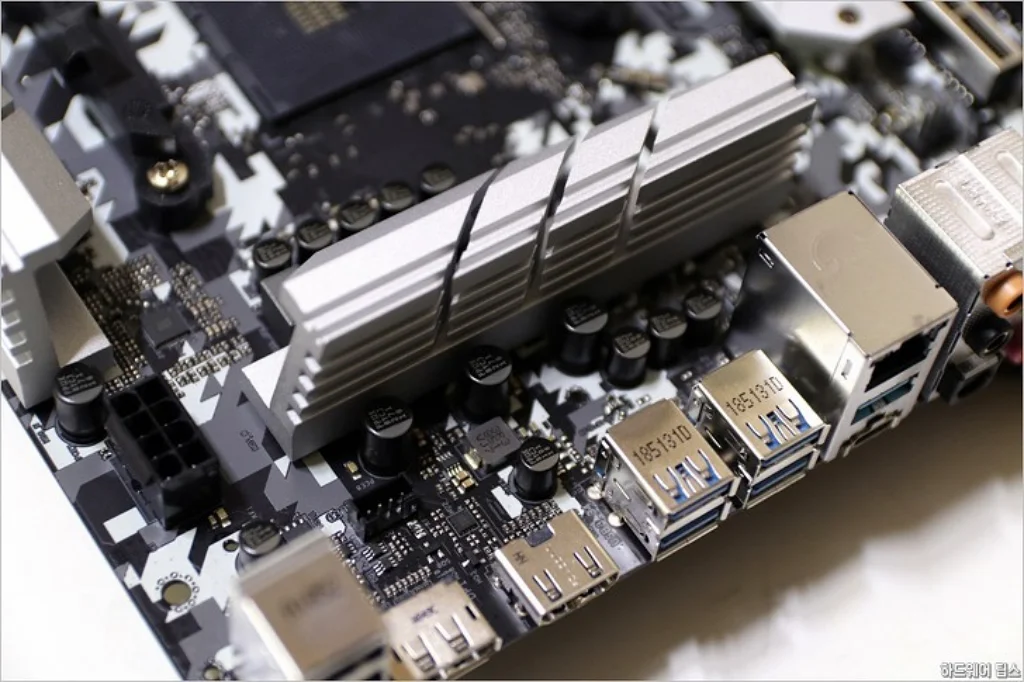

스틸레전드는 이전의 동급 제품들보다 우수한 니치콘 12K 블랙 커패시터가 사용되었습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 32

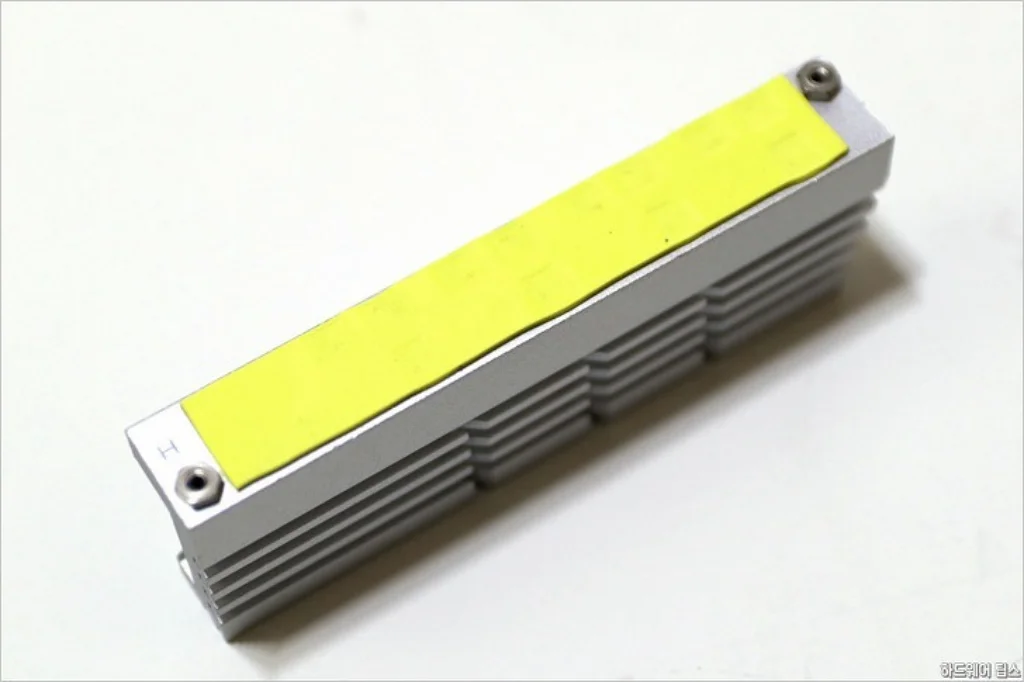

방열판과 모스펫 사이 서멀 패드는 고성능은 아닌 것 같지 부착 상태는 양호했습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 33

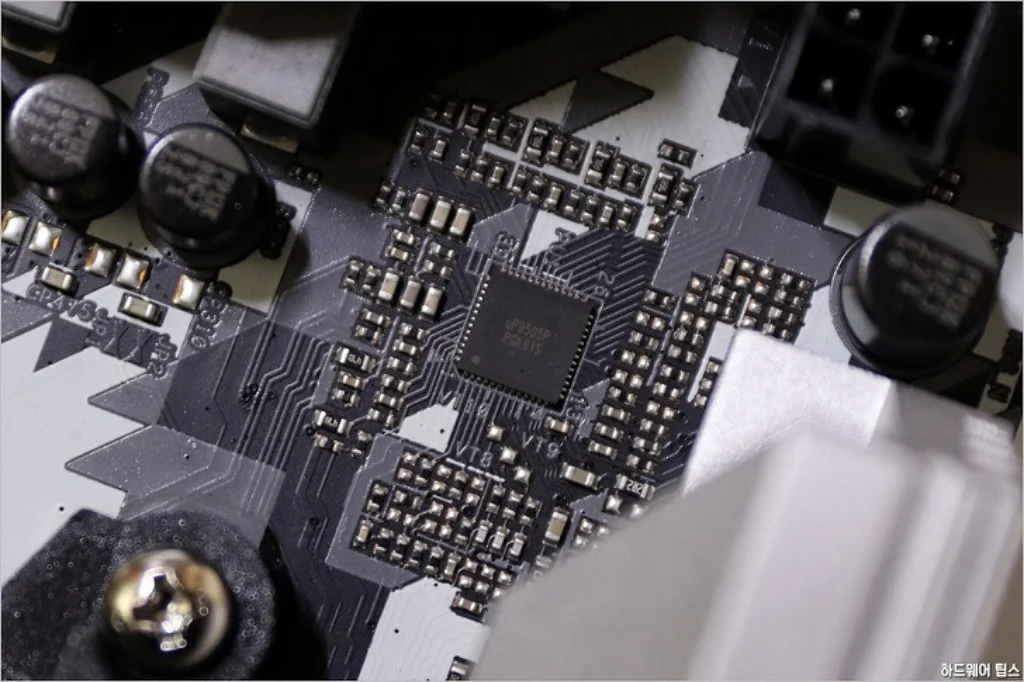

전원부를 제어하는 uP9505P PWM 컨트롤러.

ASRock B450 스틸레전드 디앤디컴 리뷰 34

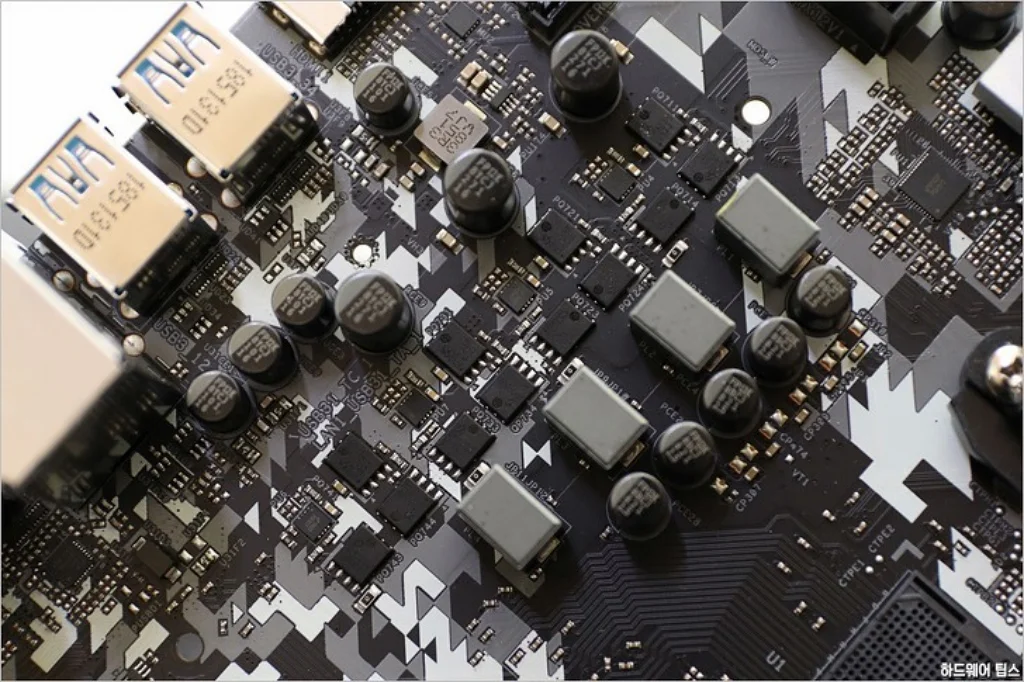

모스펫은 Sinopower SM4336과 SM4337이 사용되었으며 애즈락에 따르면 인덕터(초크)도 포화 전류가 3배 증가한 60A 급으로 업그레이드되었다고 합니다.



ASRock B450 스틸 레전드 디앤디컴: UEFI BIOS

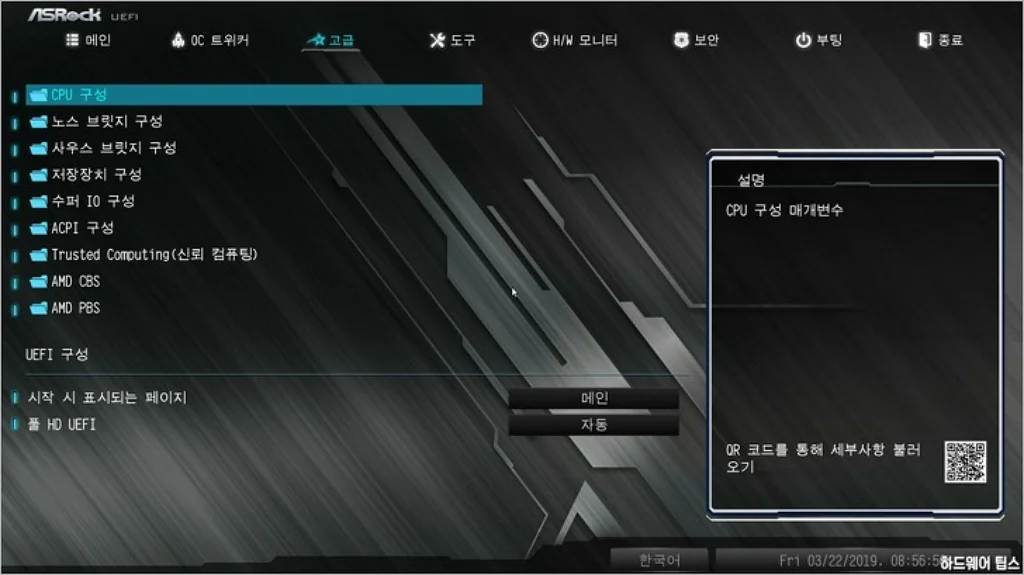

ASRock B450 스틸레전드 디앤디컴 리뷰 38

ASRock B450 스틸레전드 디앤디컴 리뷰 39

ASRock B450 스틸레전드 디앤디컴 리뷰 40

ASRock B450 스틸레전드 디앤디컴 리뷰 41

ASRock B450 스틸레전드 디앤디컴 리뷰 42

ASRock B450 스틸레전드 디앤디컴 리뷰 43

ASRock B450 스틸레전드 디앤디컴 리뷰 44

ASRock B450 스틸레전드 디앤디컴 리뷰 45

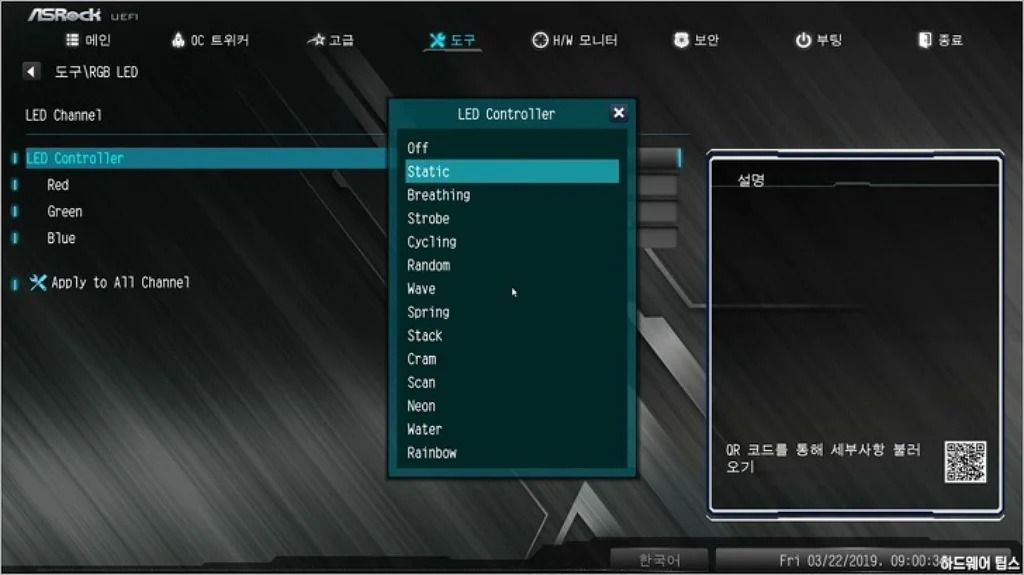

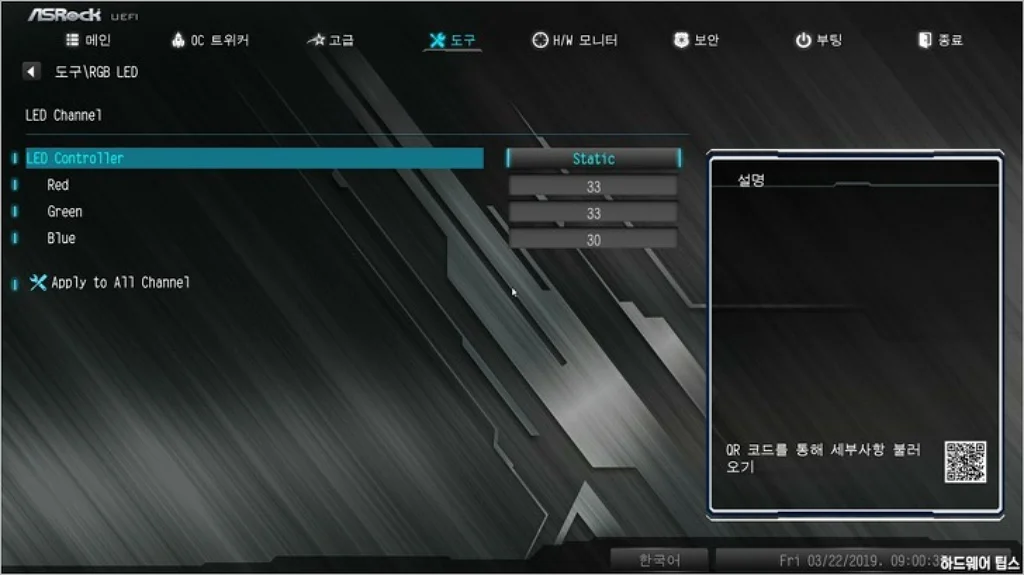

ASRock B450 스틸레전드는 총 14가지(끄기 포함)의 조명 효과를 제공하며, 효과에 따라서는 RGB 값을 직접 설정하여 원하는 색상으로도 설정이 가능합니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 46

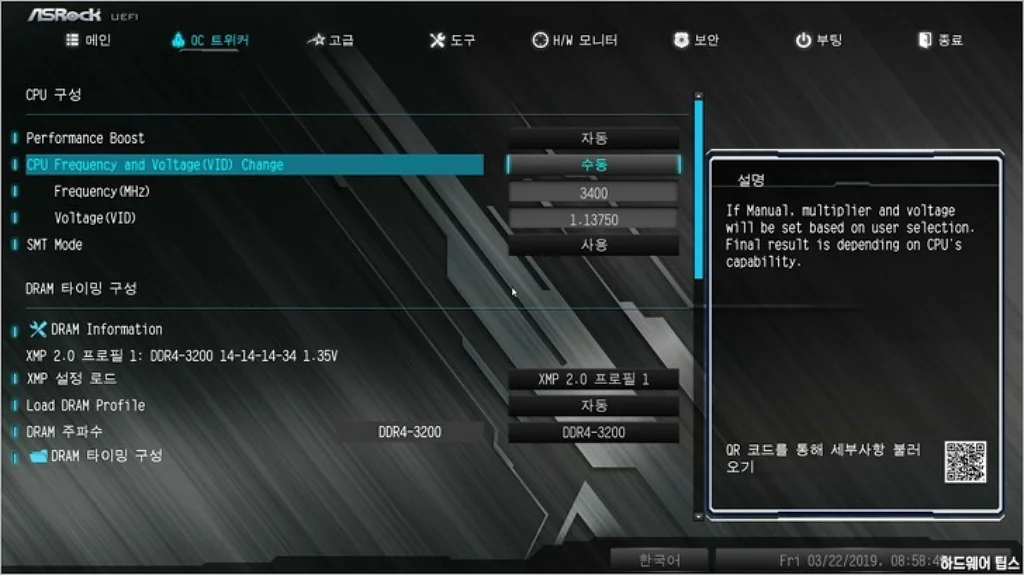

AMD는 현재 1/2세대 라이젠 모두에서 오버클러킹에 관대한 정책을 펴고 있습니다. 다만 오버클러킹 잠재력이 상대적으로 떨어지는 것이 문제일 뿐이죠.

CPU 모델과 메모리 구성에 따라 차이가 있지만 CPU 클럭은 보통 4 GHz 언저리가 실질적인 한계이고, 메모리 오버클러킹 역시 DDR4-3000 초반에서 중반 정도가 한계인 상황입니다. 이런 아쉬운 상황속에서도 매니아들은 조금이라도 더 빠른 속도로 사용하기 위해 오버클러킹에 많은 열정을 쏟아붓고 있습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 47

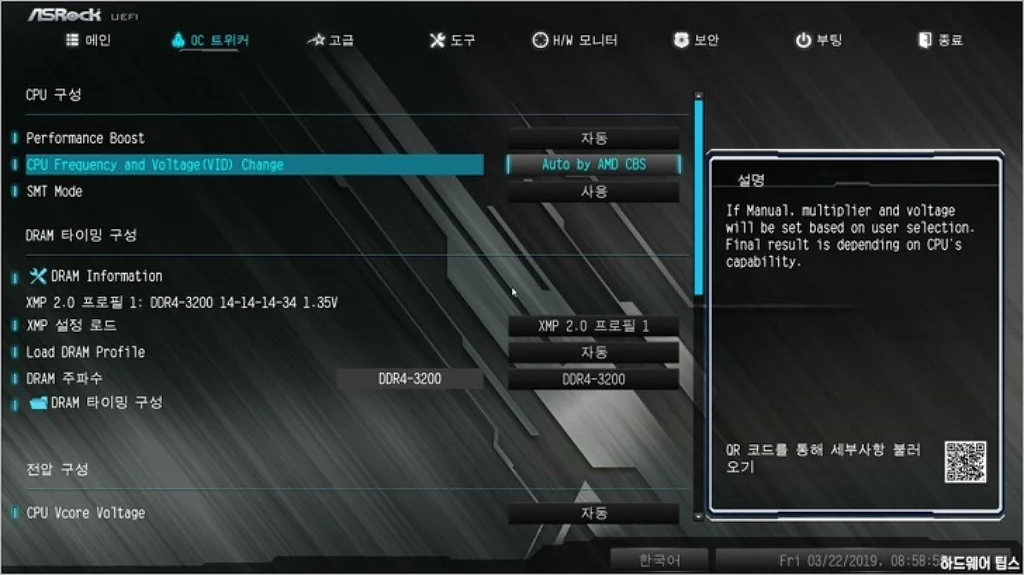

ASRock B450 스틸레전드는 AMD CBS 방식 오버클러킹과 간단한 수동 오버클러킹 방식을 모두 지원합니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 48

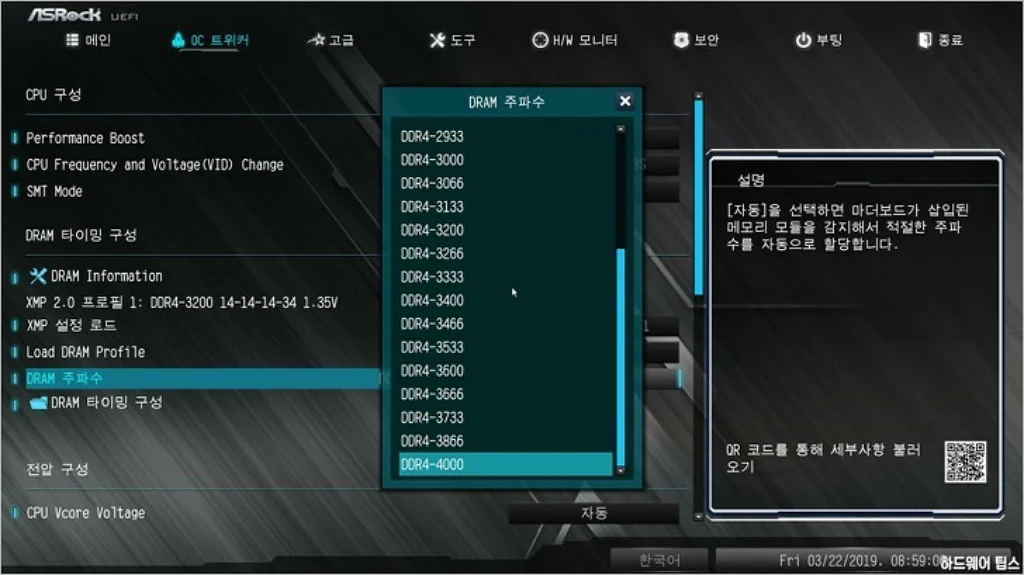

인텔 XMP 호환 메모리가 장착되어 있을 경우 저장된 XMP 설정을 불러와 사용할 수 있습니다. 공식적으로는 최고 DDR4-3533 이상의 메모리 오버클러킹을 지원하며, 큰 의미는 없지만 선택할 수 있는 최고 값은 DDR4-4000입니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 49

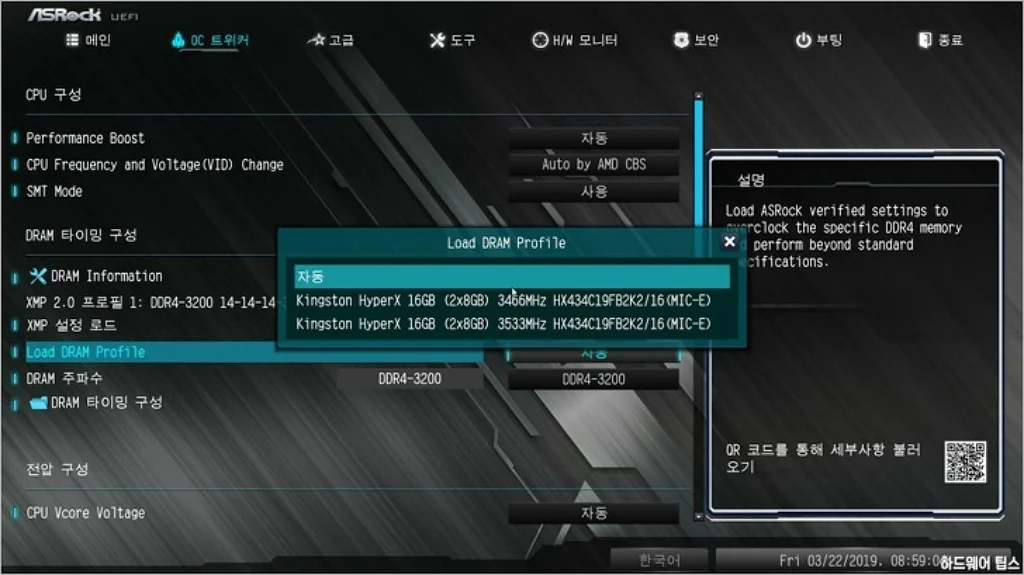

Load DRAM Profile 옵션을 통해 메인보드에 저장되어 있는 킹스톤 하이퍼X DDR4-3466/3533 프로필을 불러올 수도 있습니다.

제 테스트에서 인텔에서는 DDR4-4000대 초중반까지 오버클러킹이 가능한 메모리를 가지고도 위 두 값으로 시스템을 안정화할 수 없었습니다. 또한 수동으로 타이밍을 풀고 기어 다운 모드를 켜고, 전압을 올리고, 저항 값을 조절한 상태에서도 DDR4-3466/3533의 안정화는 불가능했습니다.

DDR4-3200 CL14: 성공 (XMP)
DDR4-3333 CL16: 성공
DDR4-3466 CL16: 부팅 가능, 안정화 실패
DDR4-3533 CL18: 부팅 가능, 안정화 실패
DDR4-3600 CL18-20: 부팅 실패
* [업데이트] 지스킬 트라이던트 DDR4-3200 CL14 기준


이것은 메모리 컨트롤러가 통합된 CPU와 메인보드 튜닝, 메모리 구성 3박자가 모두 맞아야하는 상황에서 CPU 메모리 컨트롤러의 한계 혹은 메인보드의 튜닝 둘 중 하나가 부족하기 때문인 것으로 보입니다. 그러나 다른 호환 CPU와 보드가 없는 상황이라 정확히 무엇이 문제인지는 확언할 수 없습니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 50

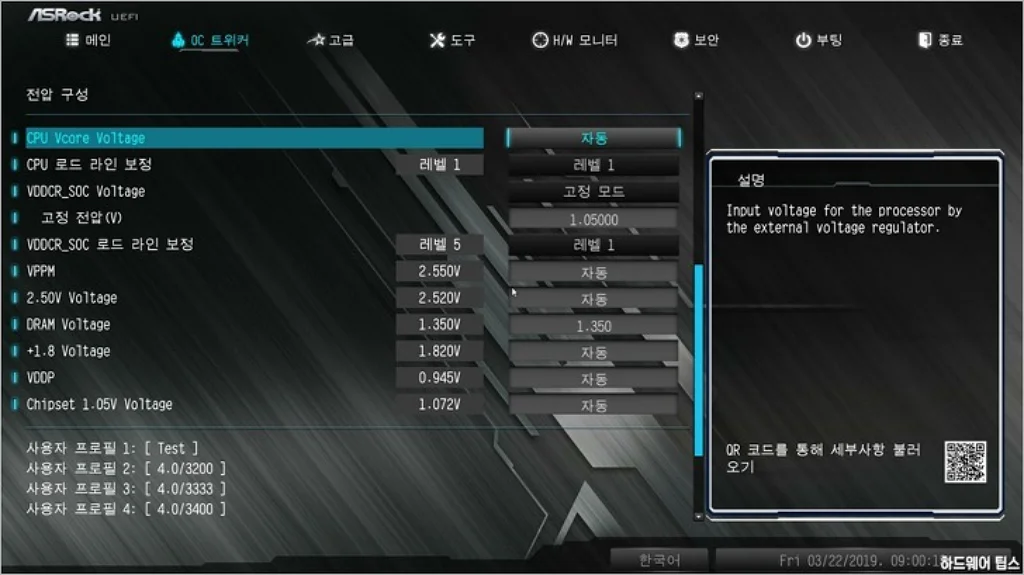

전압은 Offset(유동)과 Fixed(고정) 방식을 모두 지원하며, 로드 라인 보정(LLC) 기능도 제공합니다.



ASRock B450 스틸 레전드 디앤디컴: 간단 테스트

ASRock B450 스틸레전드 디앤디컴 리뷰 51

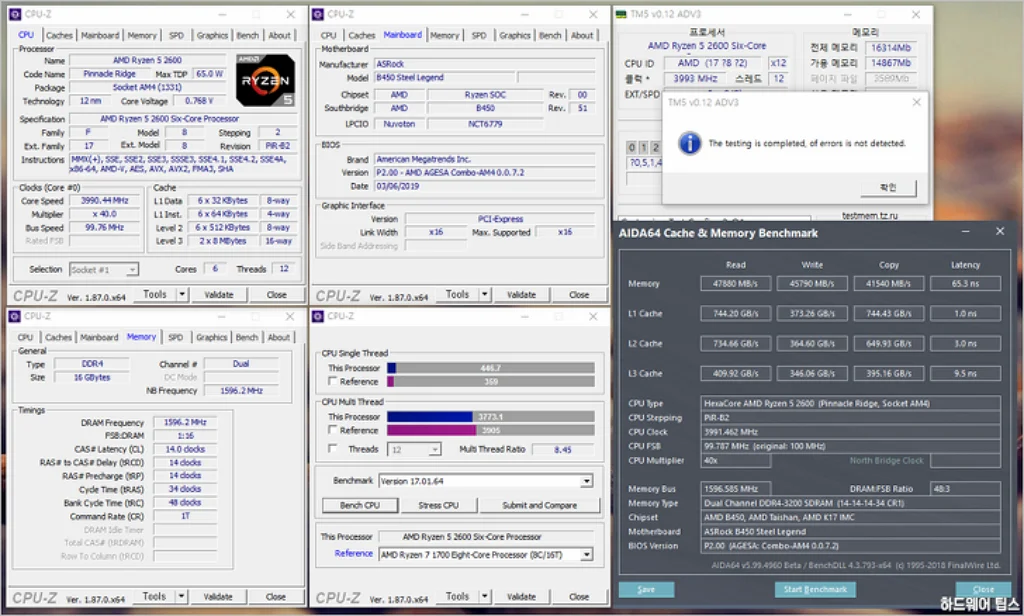

CPU를 4 GHz로, 메모리를 DDR4-3200으로 오버클러킹한 상태에서 간단 테스트 결과입니다.

ASRock B450 스틸레전드 디앤디컴 리뷰 52

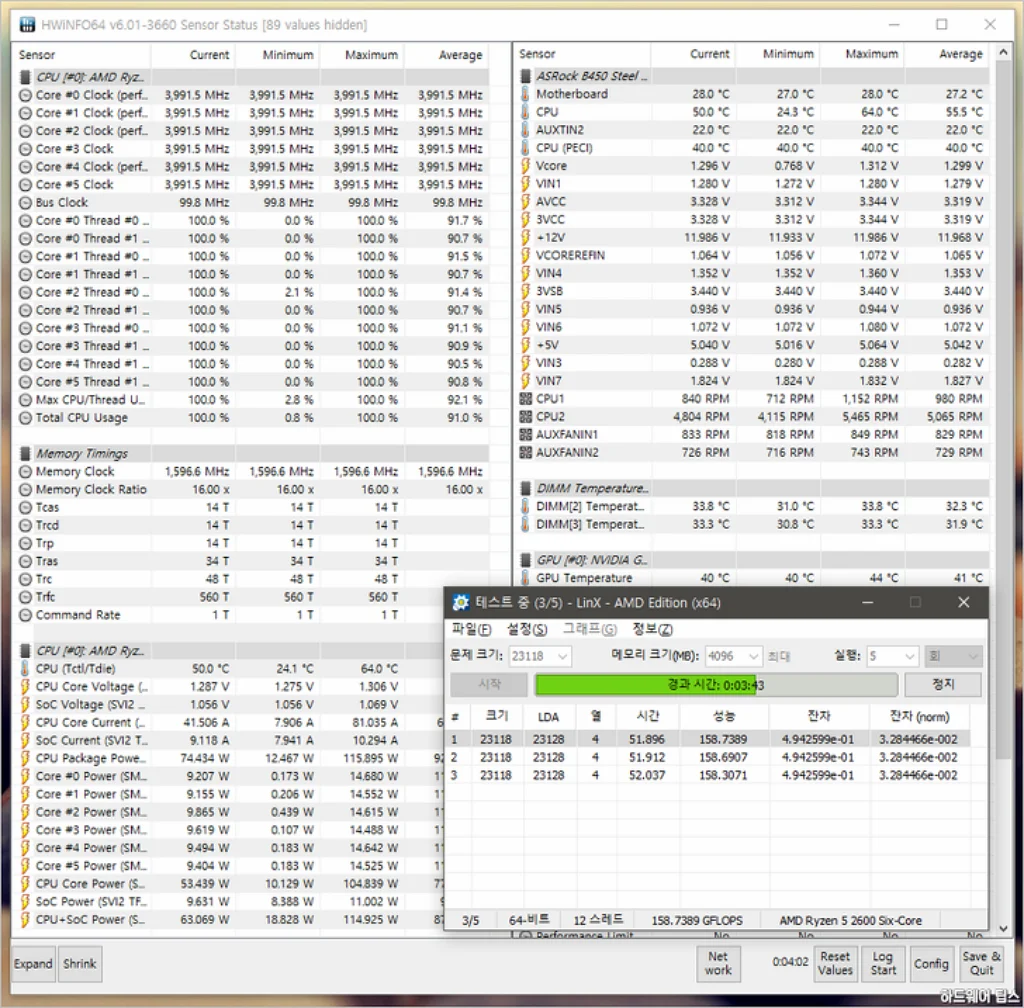

다른 보급형 메인보드들처럼 전원부(MOSFET) 온도 모니터링 기능은 제공되지 않는 것으로 보입니다.

폴리크롬 싱크 조명 효과의 동작 모습은 위 영상을 참고하시기 바랍니다.



ASRock B450 스틸 레전드 디앤디컴: 평가

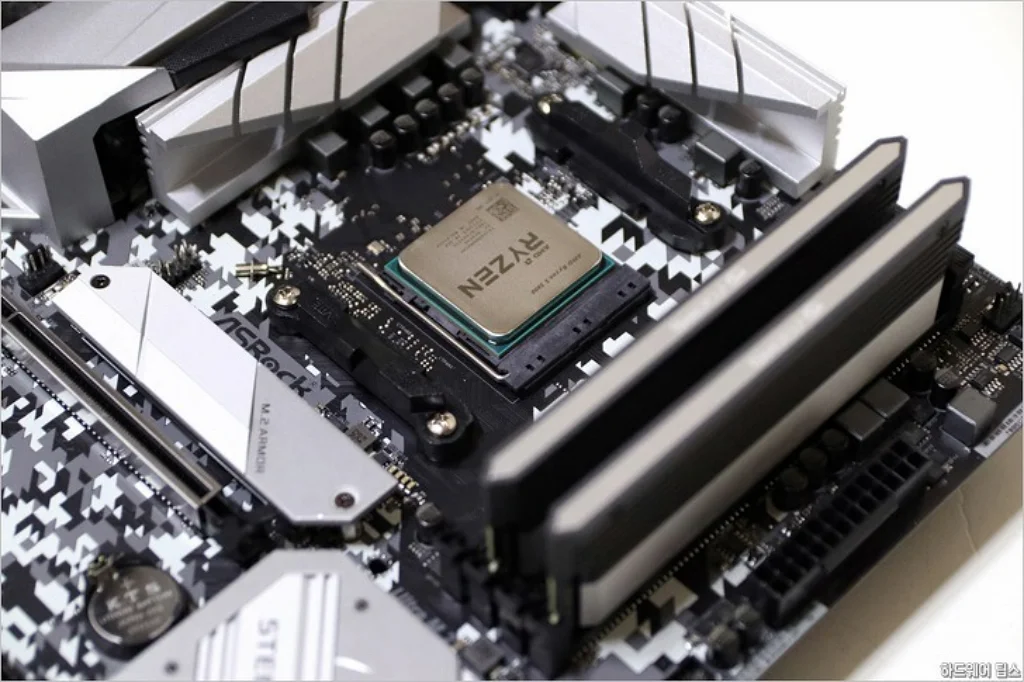

ASRock B450 스틸레전드 디앤디컴 리뷰 36

디자인
– 표준 ATX 폼팩터를 사용한 보급형치고는 화려한 디자인
전원부
– 4+2 페이즈 전원부 구성
– 컨트롤러: uPI Semiconductor uP9505P
– 모스펫: Sinopower SM4336 + SM4337
– 인덕터: 60A급 (초크 코일)
– 커패시터: Nichicon 12K 블랙 알루미늄 솔리드 커패시터 (12,000시간 @ 105℃)
– 대형 모스펫 방열판 장착
통합 장치/확장성
– 디스플레이: HDMI + DP
– 스토리지: SATA 6 Gb/s 포트 6개 + M.2 슬롯 2개
– 오디오: Realtek ALC892 HD 오디오 코덱 (DAC SNR: 95 dB)
– 네트워크: Realtek RTL8111H 기가비트 랜 컨트롤러
UEFI/BIOS
– ASRock 고유의 UEFI/BIOS 인터페이스 (16 MB)
– 오버클러킹 및 RGB 조명 제어 옵션 제공
RGB LED
– 애즈락 폴리크롬 RGB 싱크 지원
– UEFI / BIOS에서 효과를 직접 지정 가능
– RGB 값 조절을 통한 원하는 색상 설정(고정) 가능
오버클러킹
– CPU 및 메모리 모두 오버클러킹 가능
– CPU 오버클러킹은 CBS 방식 및 고정 방식 모두 지원
– 메모리의 경우 DDR4-3533+까지 제조사가 공식 지원 (킹스톤 하이퍼X 마이크론 E-다이)
– 테스트에서 CPU는 쉽게 4GHz 오버클러킹이 가능했으며, 메모리는 괜찮은 B-die 튜닝 모듈로도 DDR4-3466 이상 안정화가 힘들었는데 CPU에 통합된 메모리 컨트롤러의 영향일 수도 있기에 보드 탓만으로 돌리기는 어려움. (이 CPU를 다른 보드에서 같은 조합으로 테스트해봐야 보다 정확한 것을 알 수 있음)
가격
– 작성일 기준 최저가 12만 원 초반
– 타사의 동포지션 B450 메인보드와 비교할 때 가격 대비 성능비 우수
개인적인 소감
– 기존 제품 대비 강화된 전원부 구성 요소
– 4개의 메모리 슬롯과 다양한 그래픽 출력 포트, PS/2 포트 및 M.2 슬롯 등 확장성 우수
– 보급형 메인보드이지만 오버클러킹부터 RGB 조명 기능까지 모두 지원하는 완성형 제품
– 무조건 저렴한 것보다는 감성적인 요소를 원하는 매니아층에게 적합한 보급형 메인보드

* 이 게시물은 디앤디컴에서 제공된 샘플을 이용해 작성되었습니다.
