GELID SubZero M.2 SSD 방열판 간단 사용기

오늘 소개할 제품은 GELID SubZero M.2 SSD 방열판 (게리드 서브제로 M.2 쿨링 키트, 히트싱크)입니다.

요즘 날씨가 정말 덥죠. 제가 사는 곳은 낮기온이 37도를 돌파했다고 합니다. 여름이 되면서 M.2 SSD의 높은 온도가 거슬려 방열판을 찾는 분들도 많이 계시네요.



GELID SubZero M.2 SSD 방열판

GELID SubZero M.2 SSD 방열판 간단 사용기 1

GELID SubZero M.2 SSD 방열판은 국내에선 배송료 포함 약 1만 원 중반 정도에 구매가 가능하고, 알리 익스프레스 등을 이용 시에는 배송료를 포함해 $10 정도에 구매할 수 있습니다.

알리 익스프레스 구매의 장점은 가격 뿐 아니라 써멀 패드의 두께도 선택이 가능하다는 것입니다. 국내에선 0.5 mm 제품만 판매되는 것으로 확인했거든요. 그러나 저는 급한대로 국내에서 구매했습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 2

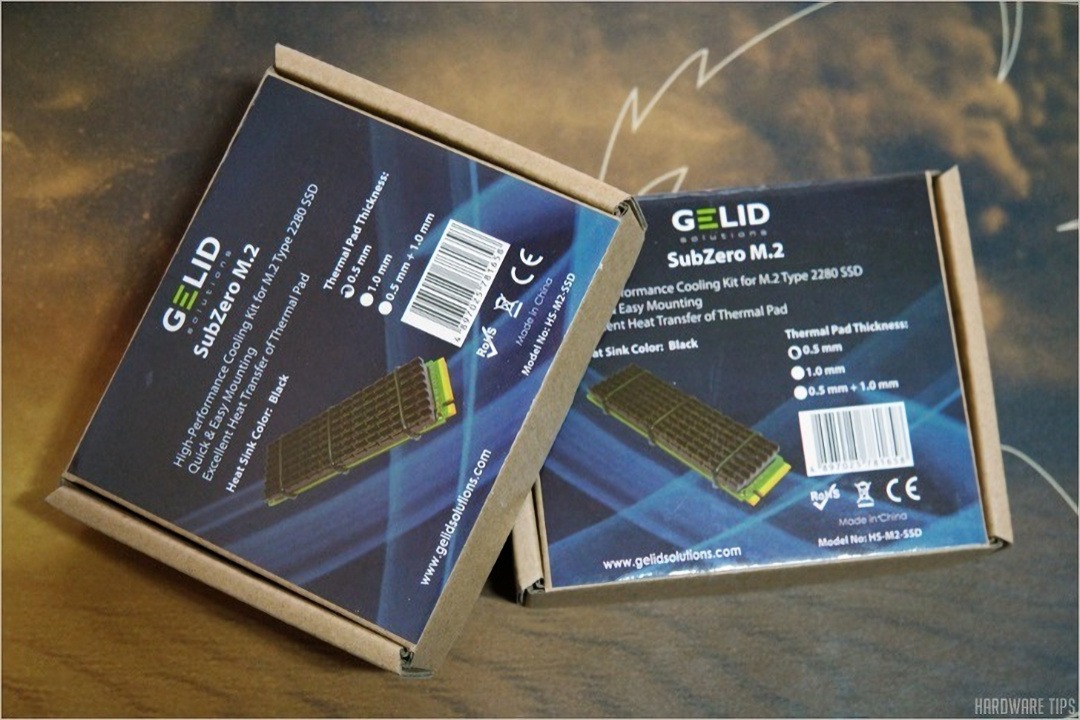

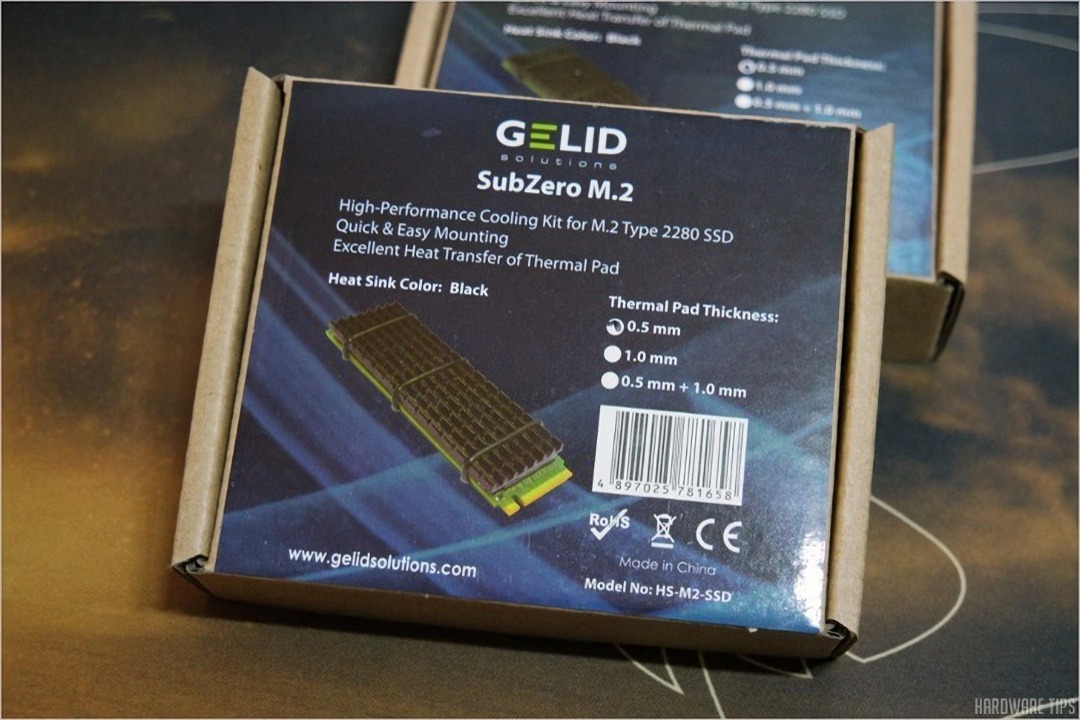

박스 우측 중간을 보면 서멀 패드 두께 표시가 있습니다.

0.5, 1.0, 0.5+1.0mm의 세 가지 종류인데, 본인이 사용하는 SSD에 장착된 컨트롤러, 낸드 플래시의 높이에 맞춰 적당한 두께를 선택하시면 되겠습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 3

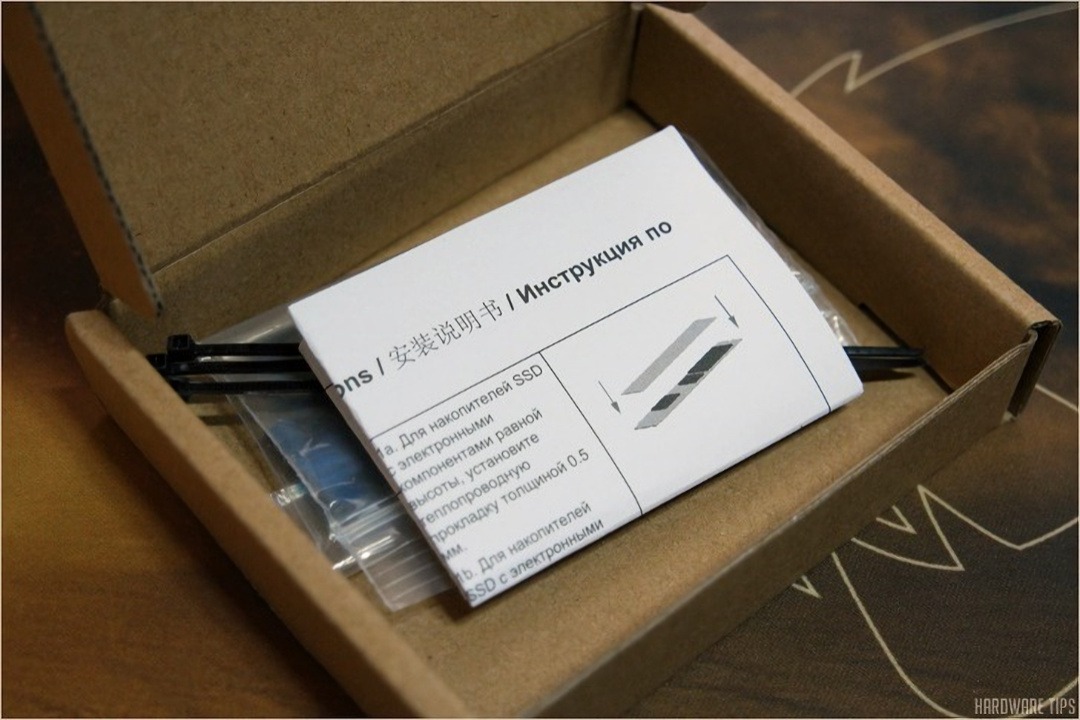

구성품은 방열판, 서멀 패드, 고무링, 케이블 타이 그리고 설명서입니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 4

방열판의 디자인은 평범합니다.

이런 낮은 방열판은 방열 면적이 아쉽지만 반대로 호환성에서는 좋은 점수를 줄 수 있습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 5

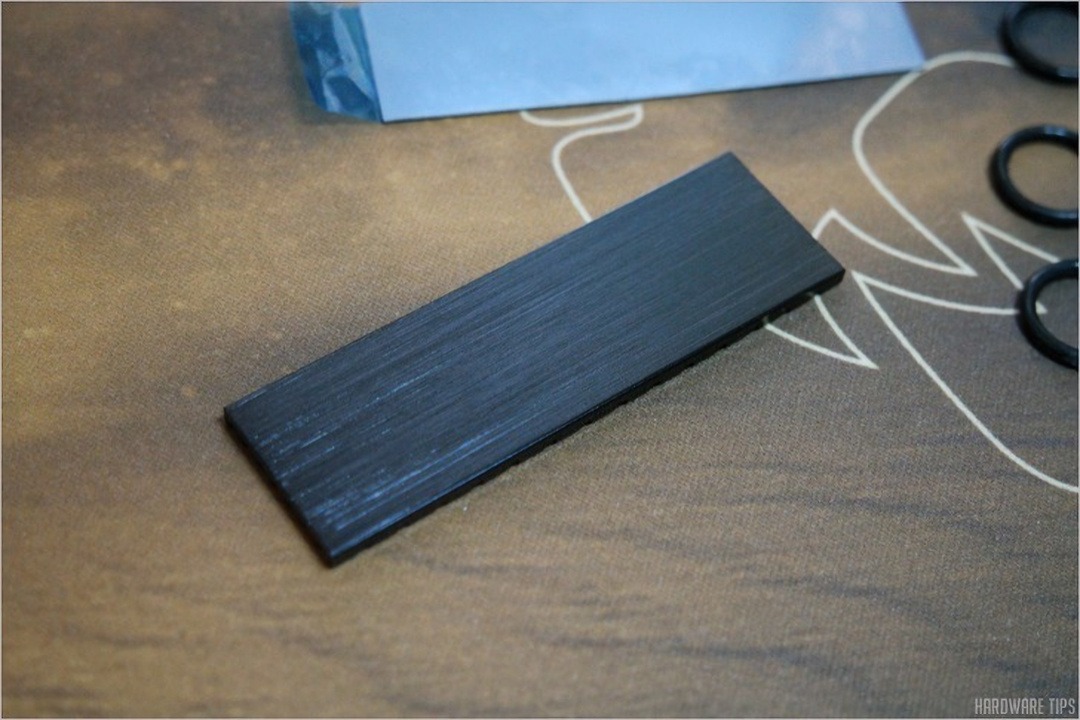

방열판이 부착되는 후면은 가공이 깨끗하지 않아 약간 헤어라인 같은 느낌이 남아 있습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 6

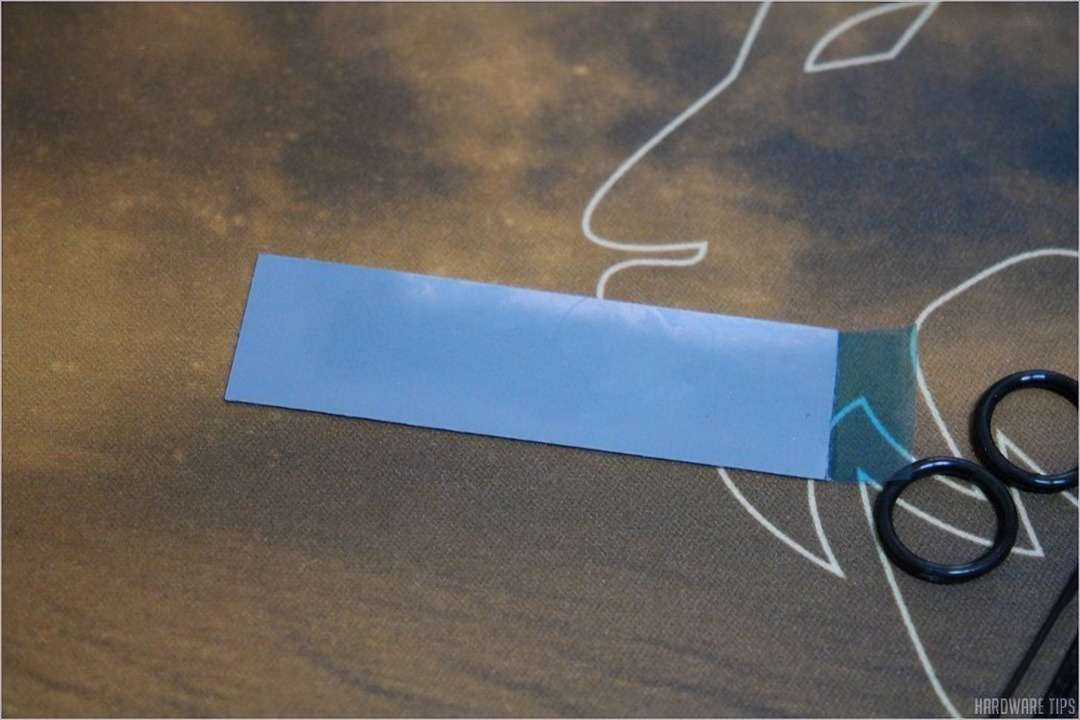

제가 구매한 재품의 서멀 패드는 0.5mm라 꽤나 얇은 느낌입니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 7

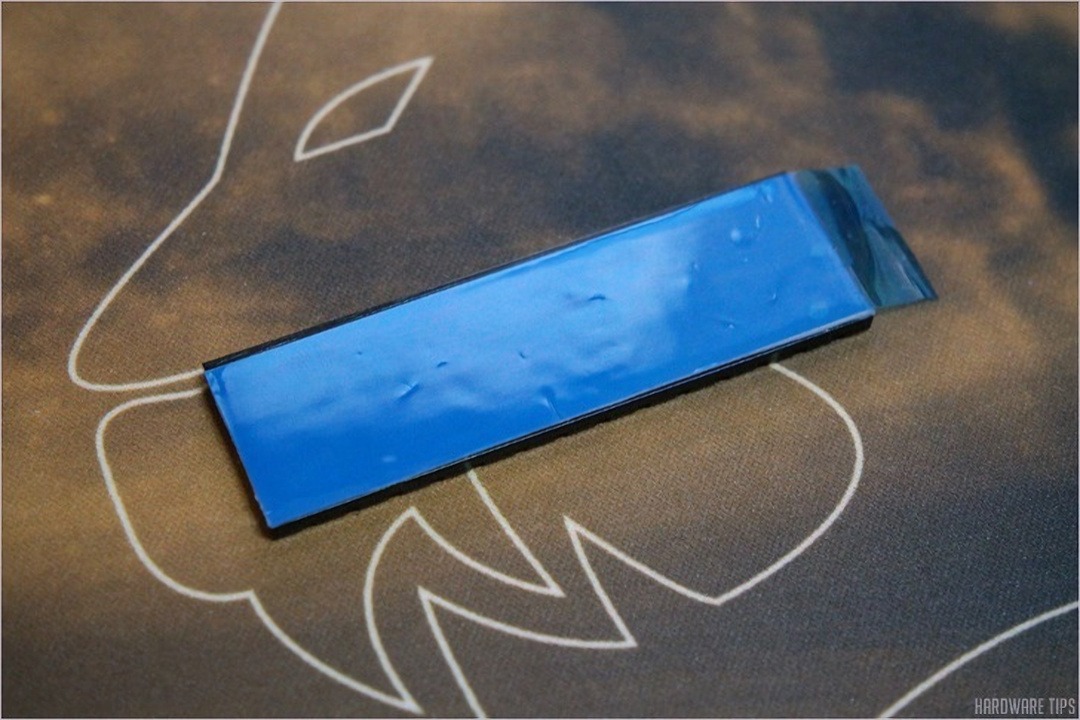

한쪽 면을 방열판에 부착하고…

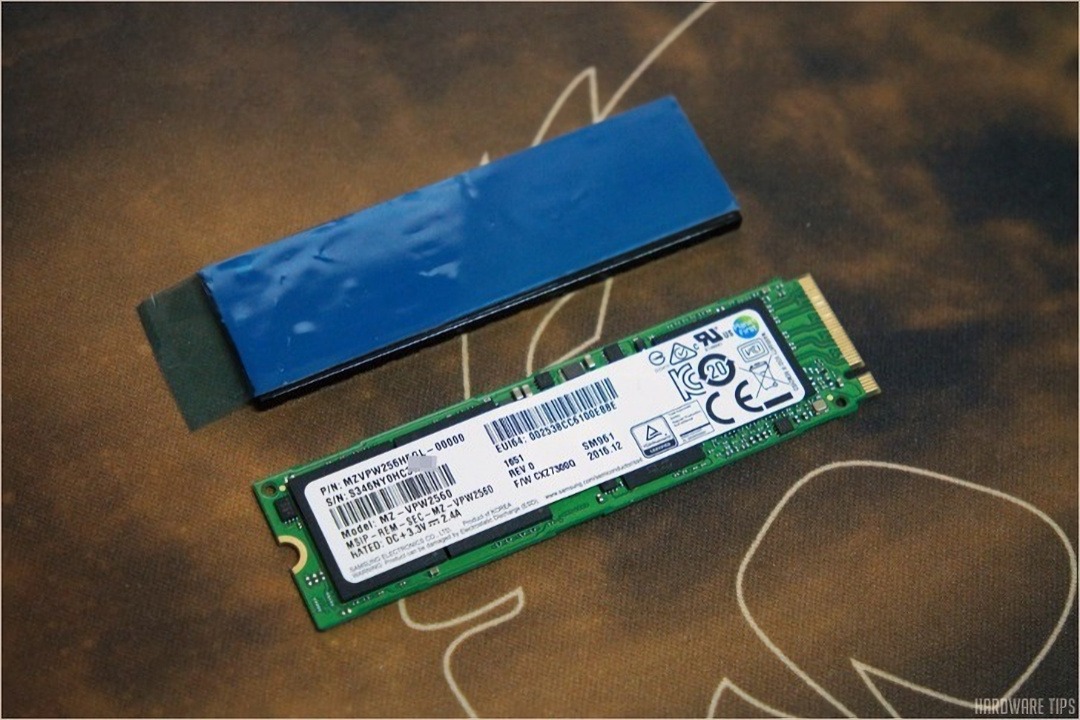

GELID SubZero M.2 SSD 방열판 간단 사용기 8

SSD에 접촉하는 부분에는 열전도율을 극대화 하기 위해 SSD의 스티커도 제거합니다.

이 때 제조/유통사의 서비스 정책에 따라 보증이 되지 않을 수 있으니 확인이 필요합니다. 현재 대부분의 제조사는 스티커에 손상이 있는 경우 서비스가 불가능합니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 9

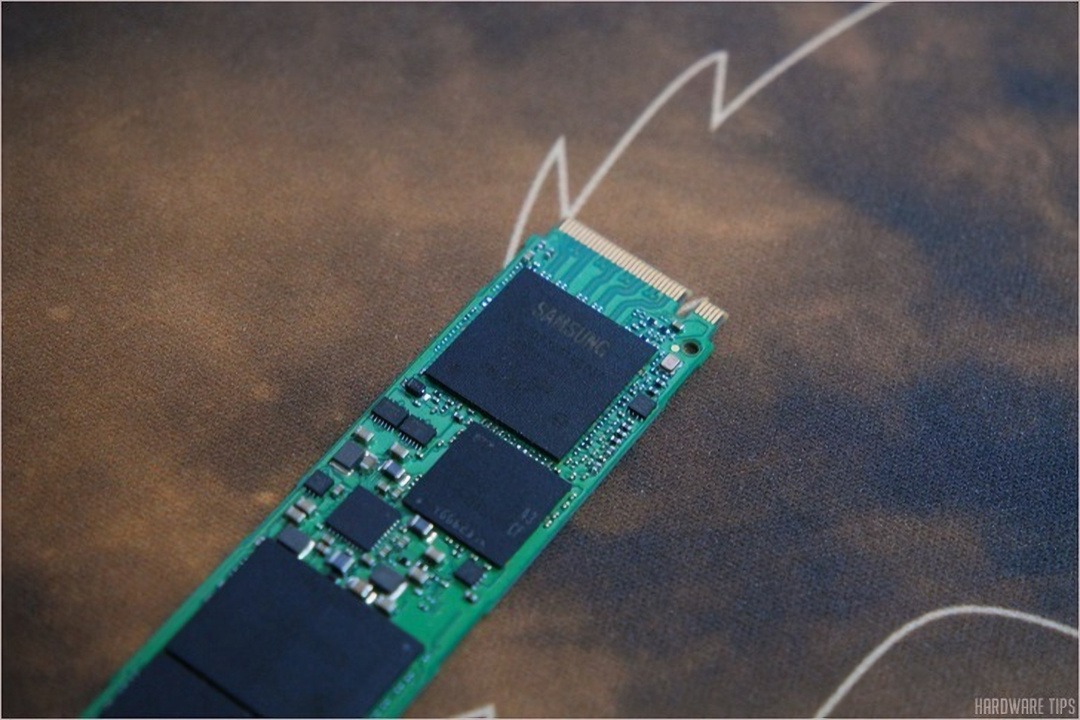

제가 방열판을 장착할 제품은 OEM 역수입 제품으로 서비스가 되지 않는 삼성전자의 SM961이므로 부담 없이 스티커를 탈착했습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 10

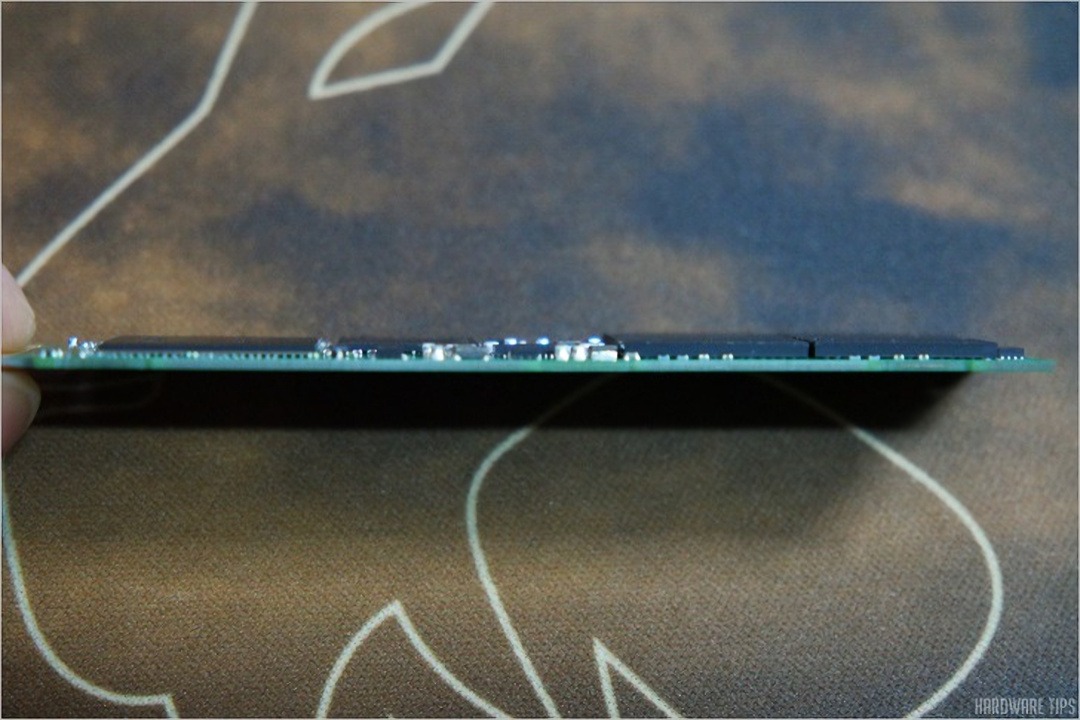

화질이 별로 좋지 못한데 컨트롤러와 낸드에 두께 차이가 있는 것을 확인할 수 있습니다. 따라서 두께가 낮은 쪽은 서멀 패드를 이중으로 부착해서 덮어 줍니다.

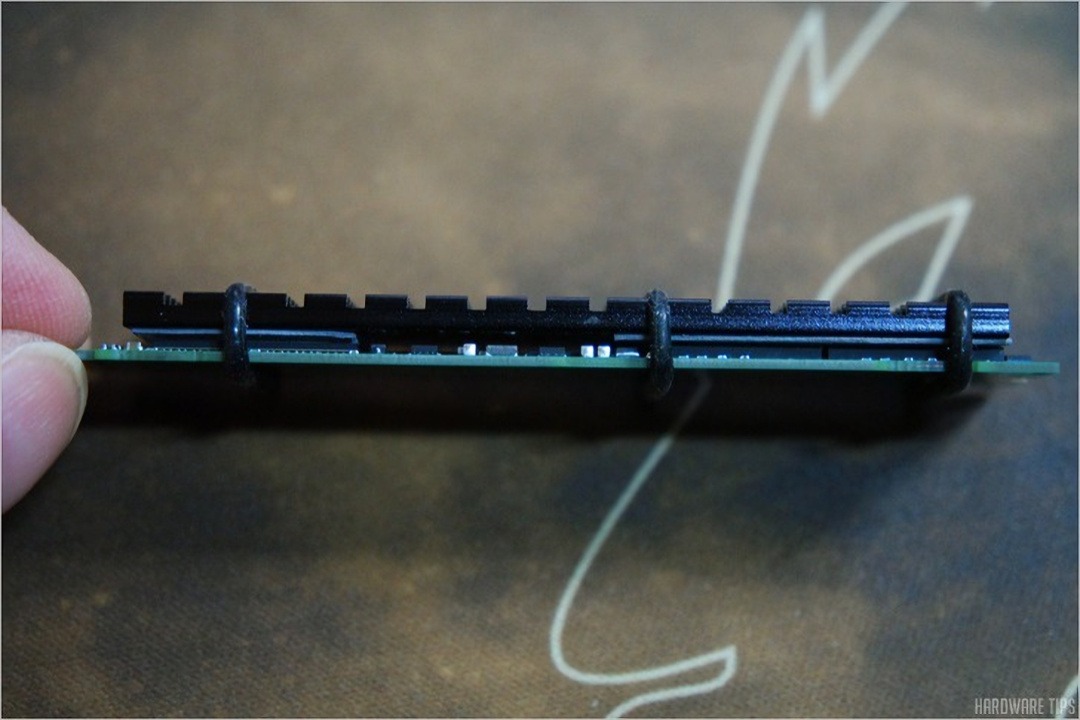

GELID SubZero M.2 SSD 방열판 간단 사용기 11

이런식으로 말이죠.

저는 중앙부의 잉여로운 서멀 패드를 떼어 낮은 쪽에 이중 부착하여 높이를 맞추어 주었습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 12

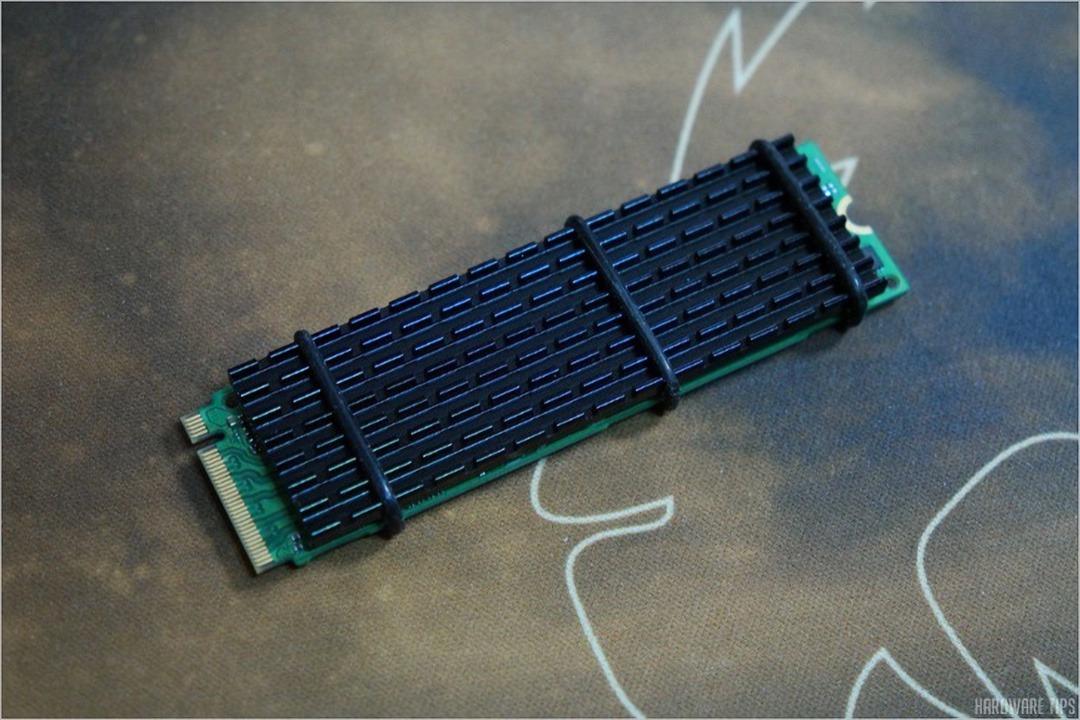

결합이 완료된 모습.

보다 강력한 고정을 위해서는 케이블 타이를 이용하면 좋을 것 같습니다.

GELID SubZero M.2 SSD 방열판 간단 사용기 13

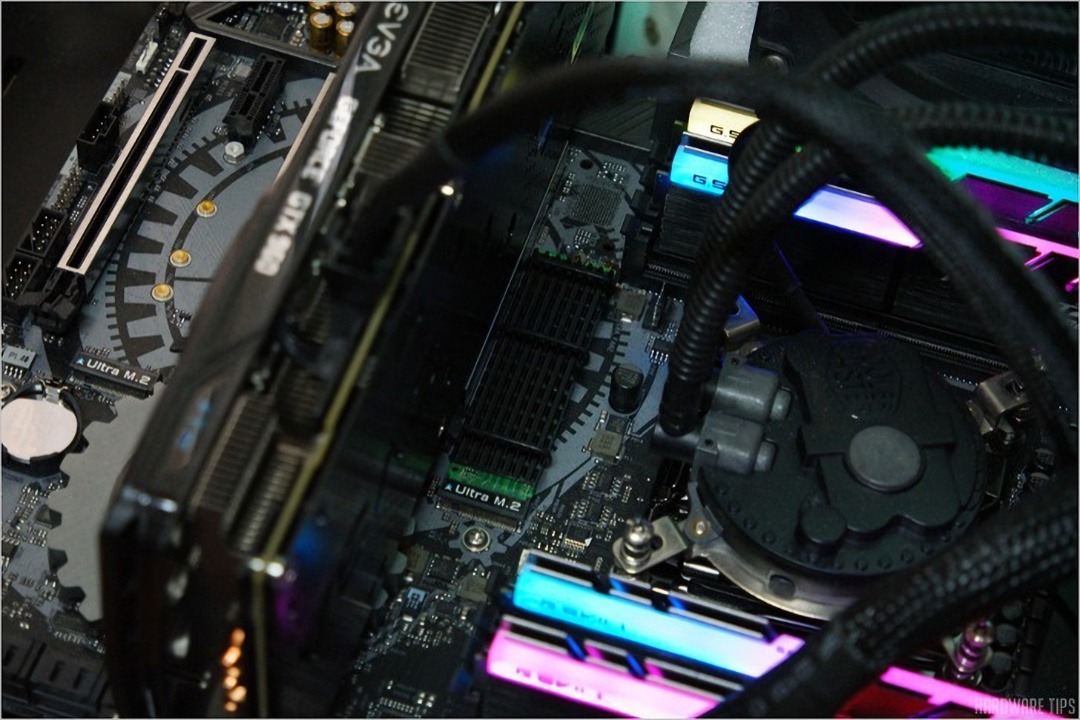

마지막으로 메인보드에 장착하면 끝.

저는 지난 겨울에 GELID SubZero M.2 SSD 방열판을 구매해서 부착한 것이라 정확히는 기억나지 않는데 약 10도 정도의 온도 하락 효과를 보여주었던 것으로 기억합니다. 다만 단순 방열판이므로 케이스 내부 쿨링 상태, 공기 흐름에 따라 효과는 상이할 수 있습니다.
