MSI MPG Z390 게이밍 프로 카본 리뷰

이번 리뷰에서 살펴볼 MSI MPG Z390 게이밍 프로 카본 (MSI MPG Z390 Gaming Pro Carbon)은 국내 PC 시장에서 유행하고 있는 RGB 튜닝에 최적화된 화려한 외관과 특유의 RGB LED 기능을 특징으로 하는 중급형 메인보드입니다.

MSI는 이번 9세대 인텔 코어 프로세서용 메인보드를 시작으로 MEG/MPG/MAG로 분류된 3종의 게이밍 라인 그리고 클래식(보급형) 라인인 PRO 시리즈로 메인보드 브랜드를 리뉴얼했는데요. 상세한 라인업 구분은 다음과 같습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 1

MEG SERIES (기존 Enthusiast Gaming 라인)
최상위 라인업 MEG는 성능, 안정성, 게이밍, 오버클럭 퍼포먼스 등 모든 면에서 끝판왕 메인보드인 제품입니다. MEG Z390 갓라이크, MEG Z390 에이스 등이 포함됩니다.
MPG SERIES (기존 Performance Gaming 라인)

MPG는 고성능 게이밍 라인업으로, 화려한 디자인과 안정성을 동시에 자랑하는 제품들로 구성됩니다. MPG Z390 게이밍 프로 카본, MPG Z390 게이밍 엣지 등이 포함됩니다. (크레이트 게이밍은 게이밍 엣지로 변경)

MAG SERIES (기존 Arsenal Gaming 라인)
MAG는 메인 스트림 라인업으로 다양한 독자기술과 최고의 안정성, 완성도를 자랑하면서도 합리적인 가격으로 대중적으로 가장 많은 사랑을 받는 국민 메인보드로 구성되어 있습니다. MAG Z390 토마호크, MAG Z390M 박격포 등이 포함됩니다.
PRO SERIES
프로 시리즈는 최고의 가성비를 자랑하는 제품 라인업입니다. 역시 다양한 독자기술과 최고의 안정성, 완성도를 자랑하는 제품 라인업이며, 비즈니스 용도 또는 가성비 제품군을 찾으시는 사용자 분들께 적합합니다. Z390-A PRO 등이 포함됩니다.


9세대 인텔 코어 프로세서는 최대 6코어 구성이던 기존 8세대에서 최대 8코어 구성으로 업그레이드 되었으며 더 높은 터보 부스트 클럭으로 추가적인 오버클러킹 없이도 게이밍과 작업 모두에서 높은 성능을 제공합니다. 하지만 높은 터보 부스트 클럭을 유지하고 증가한 소비 전력을 감당할 수 있는 안정적인 메인보드와 쿨링 솔루션도 필요하게 되었습니다.





MSI MPG Z390 게이밍 프로 카본: 스펙

MSI MPG Z390 게이밍 프로 카본 리뷰 2 1

CPU/소켓
– 8세대 및 9세대 인텔 코어, 펜티엄 골드, 셀러론 프로세서 지원 (LGA 1151 소켓)
칩셋
– 인텔 Z390 칩셋 (상세 정보: 바로가기)
메모리
– DDR4 메모리 슬롯 4개, 최대 64 GB 지원
– DDR4-2133 ~ DDR4-6000(OC) 설정 지원 (동작 보증: 최고 DDR4-4400)
– 호환 메모리 목록: 바로가기
– 메모리 회로 최적화 기술 DDR4 부스트 및 스틸 아머 적용
확장 슬롯
– PCIe 3.0 x16 슬롯: 3개
– PCIe 3.0 x1 슬롯: 3개
– PCI-E 스틸 아머 적용
멀티 GPU
– 2-Way NVIDIA SLI 및 3-Way AMD CrossFireX 기술 지원
스토리지(저장장지)
– SATA 6 Gb/s 포트: 6개 (RAID 0/1/5/10 지원)
– M.2 슬롯: 2개 (PCIe 3.0 x4 및 SATA 6 Gb/s, 2242/2260/2280/22110 규격, RAID 0/1 지원)
– M.2 실드 프로저 적용
– 인텔 옵테인 메모리 지원
* 주의: M.2 슬롯 및 SATA 포트는 대역폭을 공유합니다.
통합(내장) 그래픽
– HDMI 1.4 포트 1개: 최대 4,096 x 2,160 @ 24 Hz 지원
– DP 1.2 포트 1개: 최대 4,096 x 2,304 @ 60 Hz 지원
통합(내장) 오디오
– Realtek ALC1220P-VB2 HD 오디오 코덱 (120 dB SNR)
– 노이즈를 줄이기 위한 좌/우 채널 및 전체 오디오 회로 독립 설계 및 EMI 실드 적용
– Nahimic 3 음향 효과, 7.1 채널, S/PDIF(옵티컬) 출력 지원
통합(내장) 네트워크
– 인텔 이더넷 커넥션 i219-V
– 저전력 1 기가비트 이더넷 컨트롤러
USB 구성
– 헤더: USB 3.1 Gen1 4개, USB 2.0 4개
– 후면: USB 3.1 Gen2 타입-A 3개, USB 3.1 Gen2 타입-C 1개, USB 2.0 포트 2개
RGB LED 구성
– 미스틱라이트 3 지원 (약 1680만 색상, 29개 효과)
– 4핀 RGB LED 커넥터 2개 (12 V)
– 3핀 RAINBOW LED 커넥터 1개 (5 V)
– 3핀 CORSAIR LED 커넥터 1개 (5 V)
UEFI/BIOS
– AMI UEFI BIOS 16 MB (128 Mb) 1개
– ACPI 6.1, SMBIOS 2.8, 다국어 지원
하드웨어 모니터
– NUVOTON NCT6797
– 전압, 온도 및 팬 속도 등 감지 및 제어
운영체제
– 마이크로소프트 윈도우 10 (64-비트) 지원
폼팩터/크기
– ATX 폼팩터
– 30.4 x 24.3 cm
액세서리
– SATA 6 Gb/s 케이블 2개
– LED Y 케이블 1개
– LED JCORSAIR 케이블 1개
– LED JRAINBOW 케이블 1개
– NVIDIA SLI HB 브릿지 중형 1개
– M.2 고정 나사 2개
– 케이스 뱃지 스티커 1개
– SATA 케이블 레이블 1세트
– VIP 카드 1개
– 드라이버 DVD 1개
– 사용 설명서 1개
– 빠른 설치 설명서 1개
제품 보증
– 기간: 무상 3년
– CS이노베이션 (바로가기)
판매 가격
– 네이버: 바로가기
– 다나와: 바로가기




MSI MPG Z390 게이밍 프로 카본: 패키지

MSI MPG Z390 게이밍 프로 카본 리뷰 2

MSI MPG Z390 게이밍 프로 카본은 검정색 무광 블랙의 깔끔한 박스를 이용해 포장되어 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 3

MSI MPG Z390 게이밍 프로 카본 리뷰 4

MSI MPG Z390 게이밍 프로 카본 리뷰 5

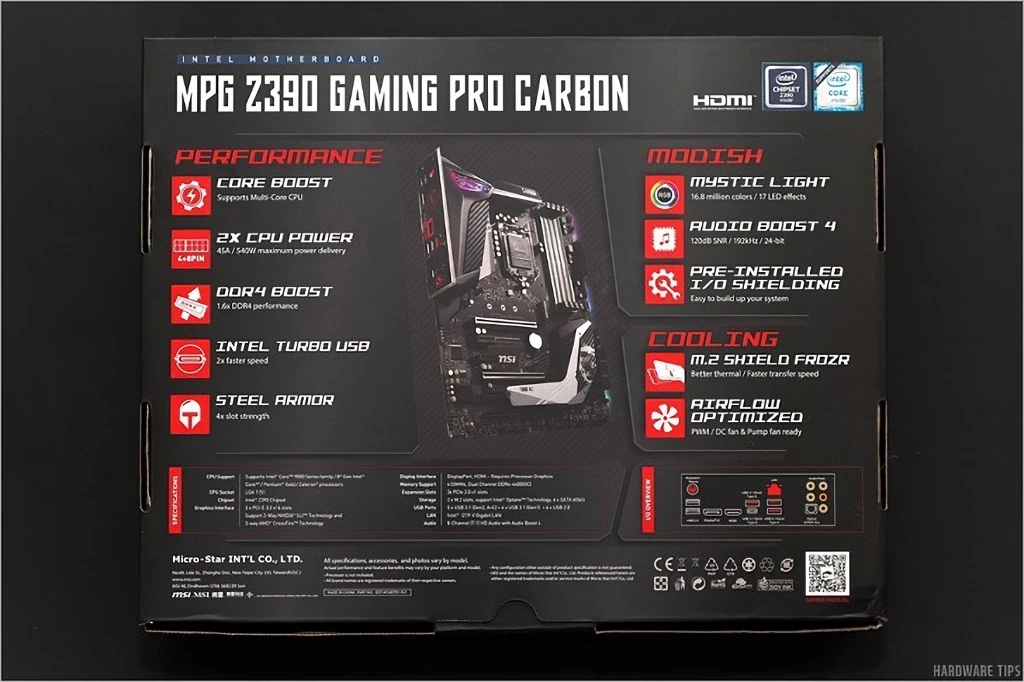

박스의 후면에는 제품의 주요 특징이 표기되어 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 6

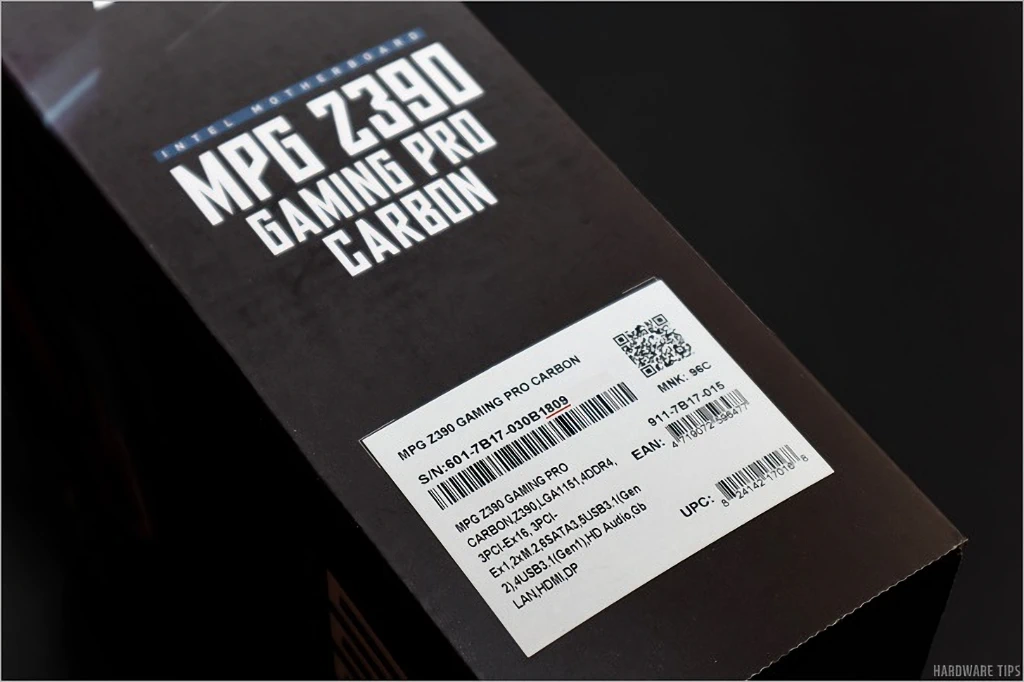

측면에는 제품 사양 및 시리얼 넘버가 표기된 스티커가 부착되어 있습니다.

MSI의 제품은 기본적으로 시리얼 넘버 3번째 단락의 앞에서 5번째부터 4자리가 생산년월을 나타냅니다. 예를 들어 시리얼 넘버가 000-0000-000B1809000000이라면 제조년월이 2018년 9월로 무상 서비스 기간은 2018년 9월부터 2021년 9월까지입니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 7

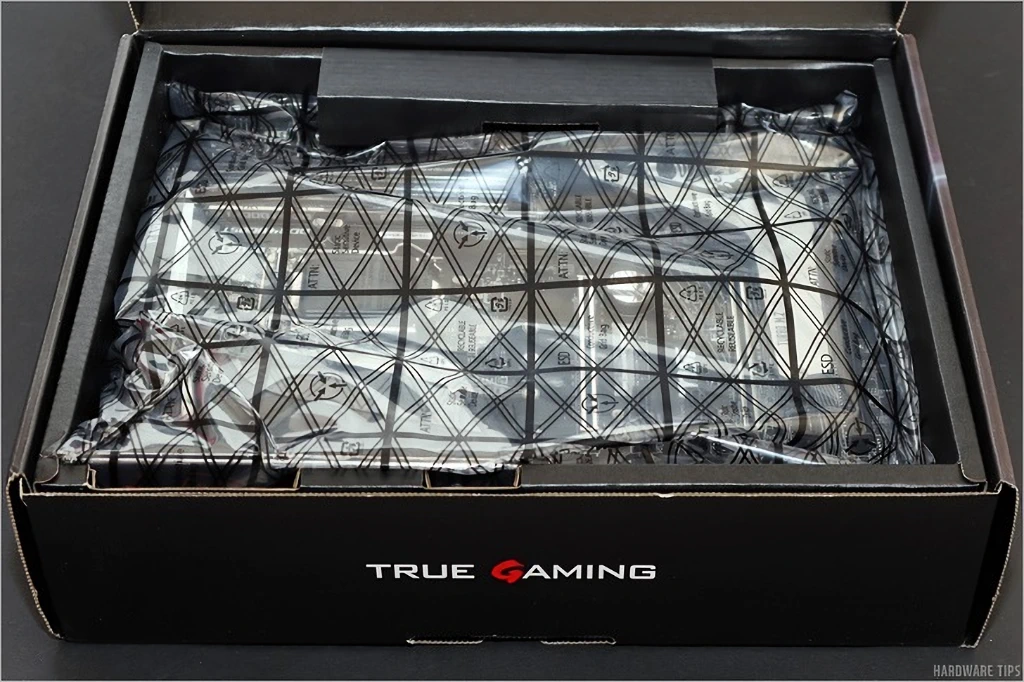

메인보드가 담긴 비닐은 전용 테이프를 이용해 봉인되어 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 8

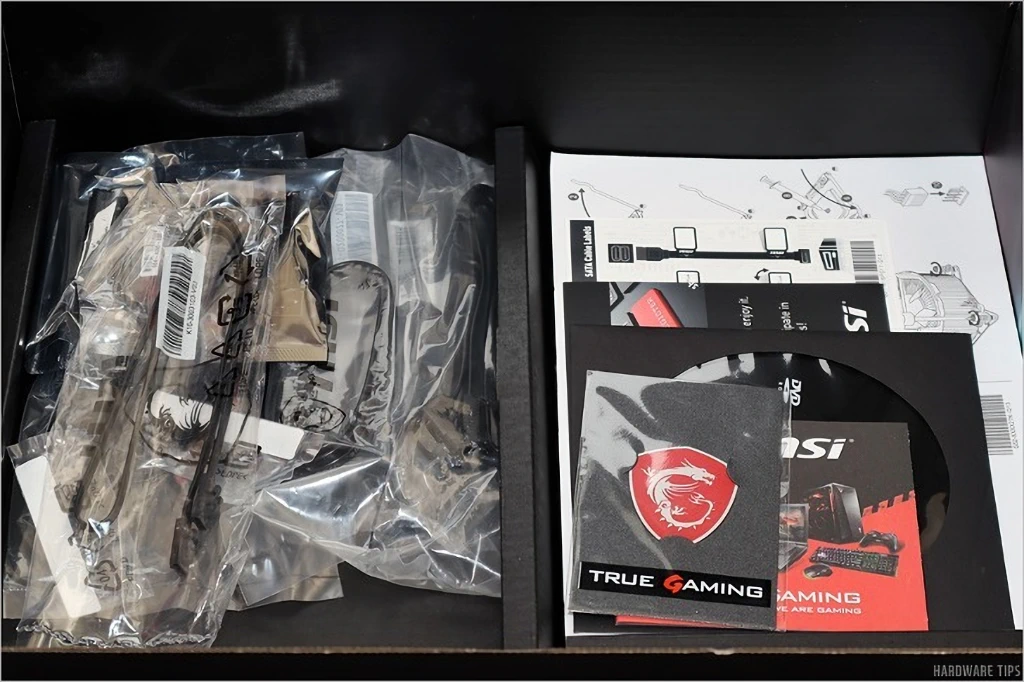

중급 제품답게 풍부한 액세서리가 제공됩니다. (상세 품목은 상기 스펙 부분 참고)

MSI MPG Z390 게이밍 프로 카본 리뷰 9

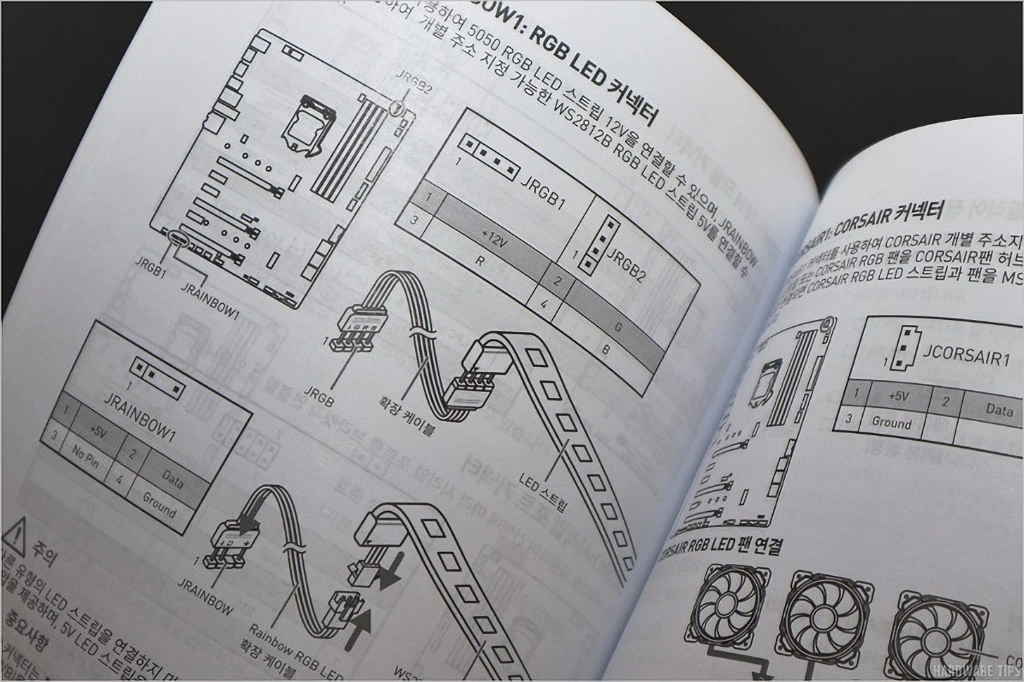

MPG Z390 게이밍 프로 카본에서 가장 칭찬하고 싶은 부분 중 하나는 최고 수준의 다국어 사용 설명서입니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 10

대부분의 메인보드는 상세 설명서에 한국어가 포함되어 있지 않거나 간소화된 내용만 기록되어 있지만 MSI는 완전 번역된 한국어 설명서를 제공합니다. 정말 잘 정리된 사용 설명서이니 메인보드 조립 시에 옆에 놓고 참고하시길 권장합니다.



MSI MPG Z390 게이밍 프로 카본: 디자인

MSI MPG Z390 게이밍 프로 카본 리뷰 2 2

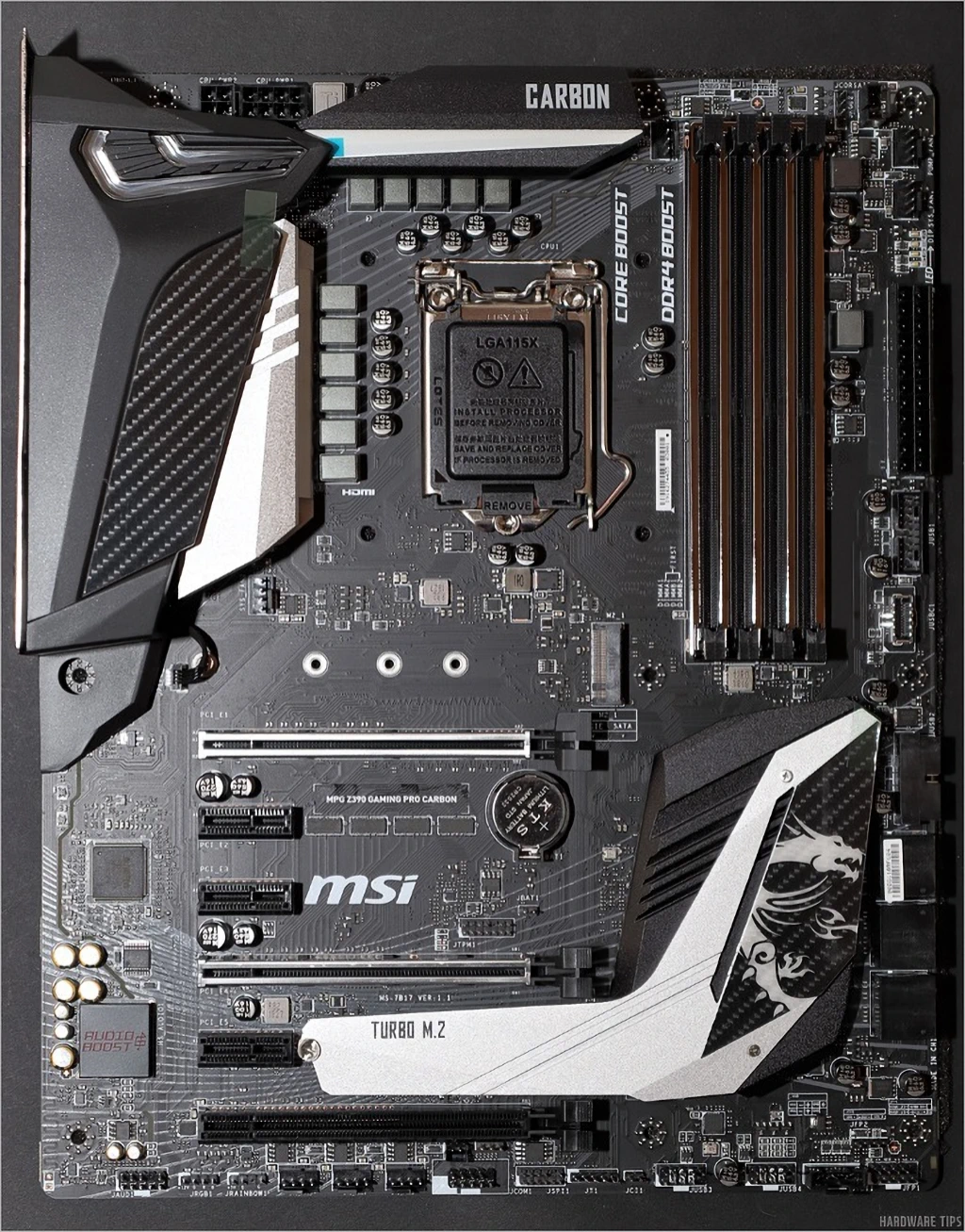

MSI MPG Z390 게이밍 프로 카본은 카본 디자인과 스포츠카에서 영감을 받은 표준 ATX 크기의 메인보드입니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 3 1

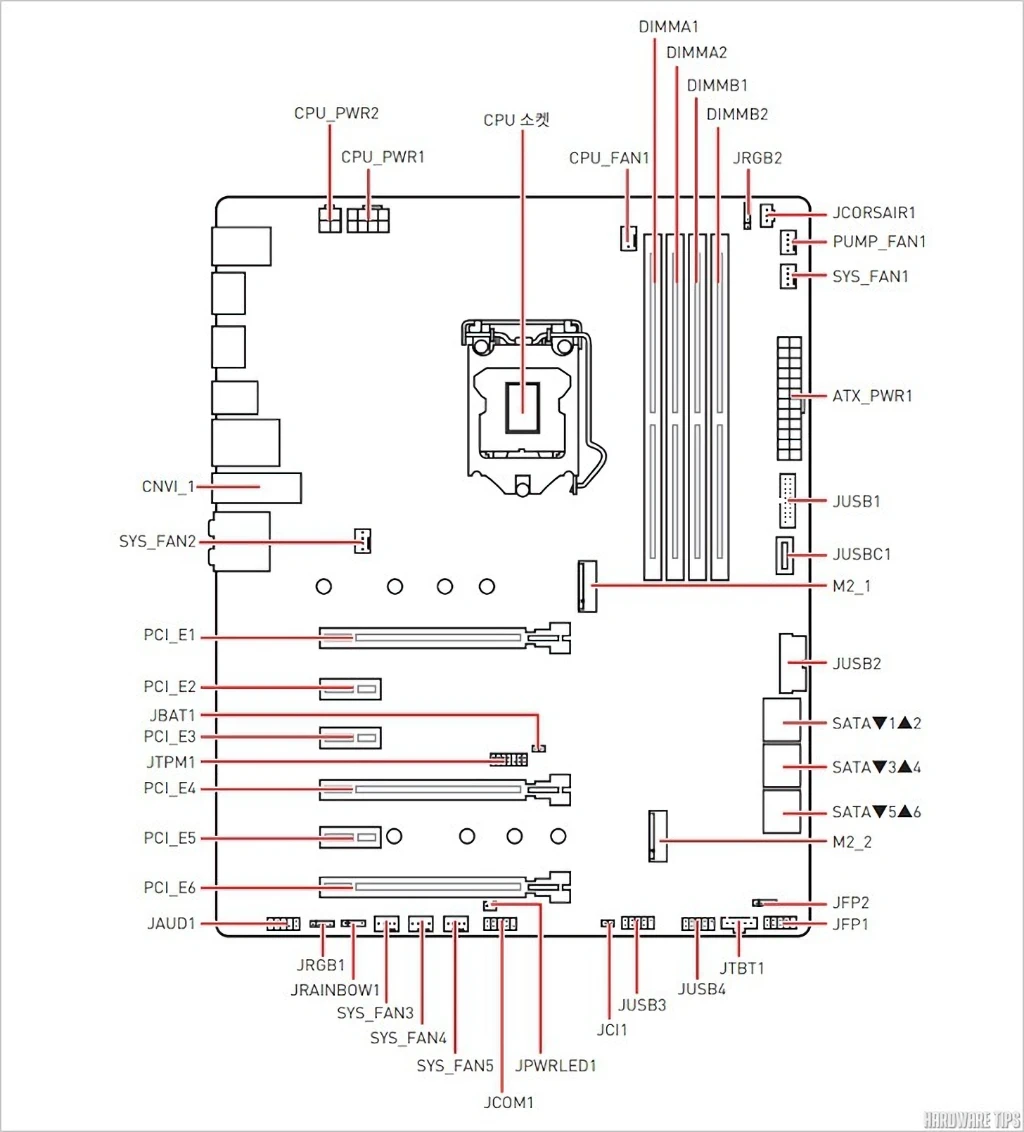

전체 PCB의 레이아웃입니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 4 1

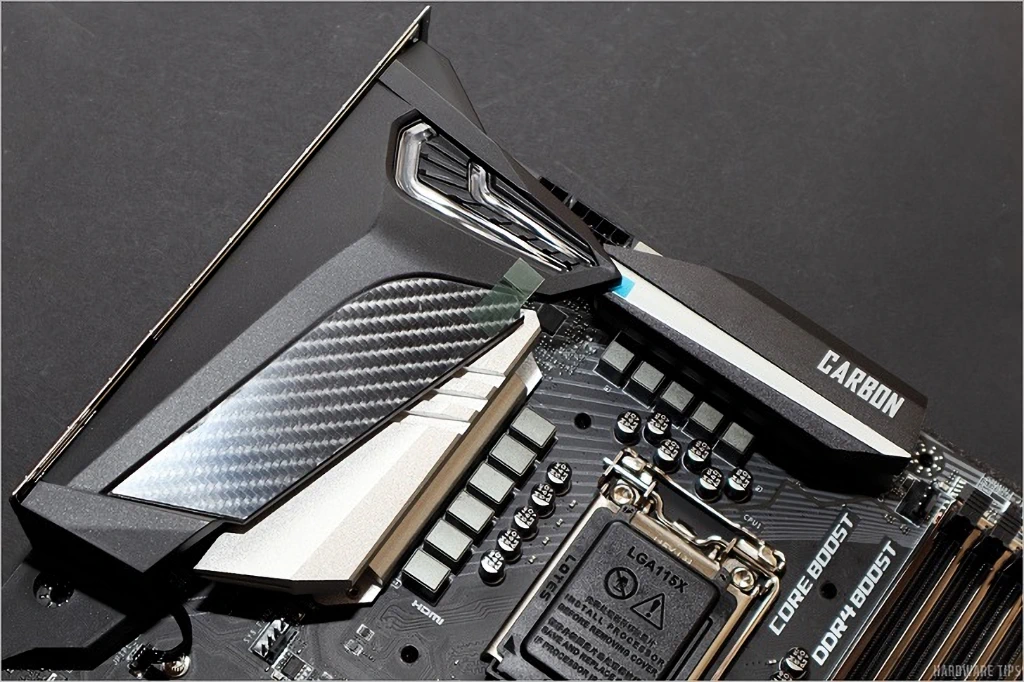

전원부 방열판은 이전 세대보다 평균 26% 커져 5~8도 정도의 온도 하락 효과를 볼 수 있다고 합니다. I/O 아머 및 전원부 방열판은 흠집(스크레치) 보호를 위해 테이핑되어 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 5 1

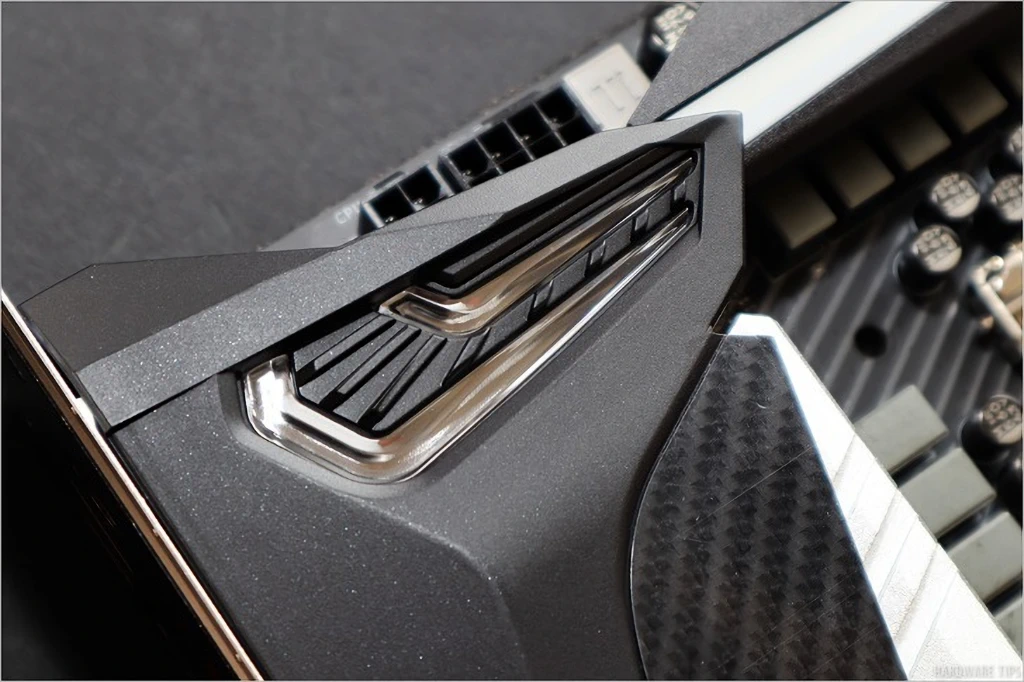

I/O 아머 상단에는 미스틱 라이트 효과를 볼 수 있는 RGB LED가 장착되어 있습니다. 이전 세대에 비해 LED가 간소화되었는데 화려한 효과를 원하시는 분께는 약간 아쉬움이 있을 수 있는 부분 같습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 6 1

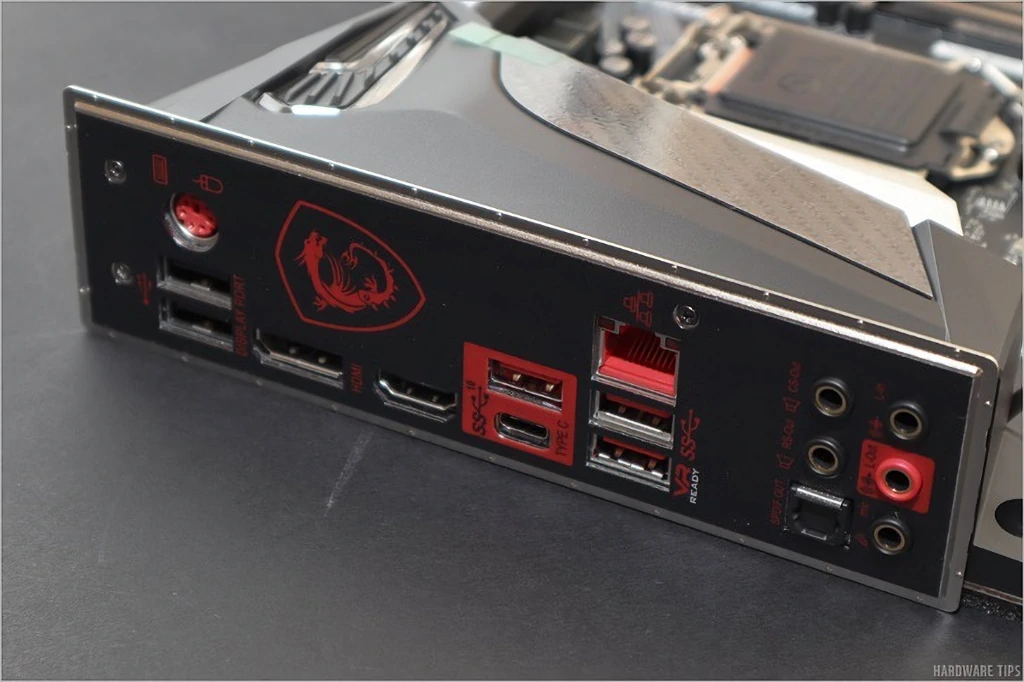

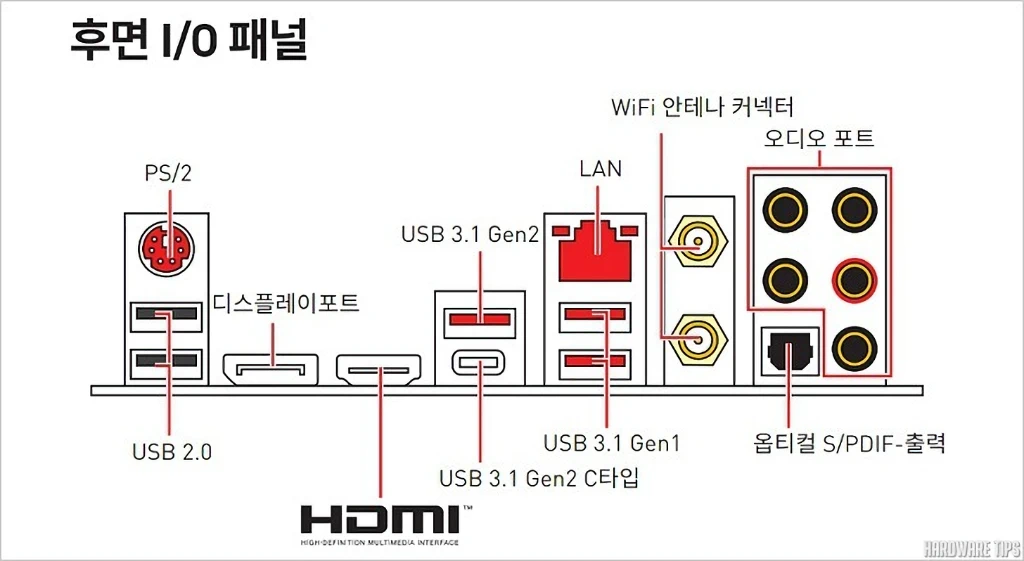

후면 I/O 패널 입출력 포트 구성입니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 7 1

MSI MPG Z390 게이밍 프로 카본 리뷰 8 1

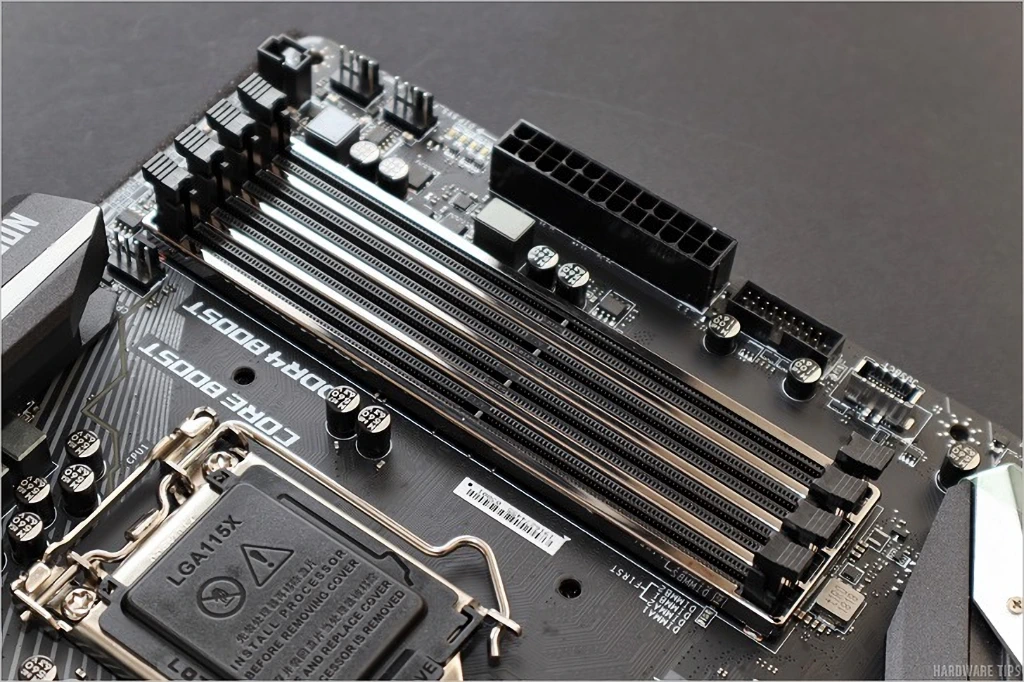

스틸 아머가 적용된 메모리 슬롯.

MSI의 Z390 시리즈 메인보드는 DDR4 BOOST라고 명명된 회로 최적화가 적용되어 타 제품에 비해 메모리 오버클러킹에서 (특히 2 슬롯 사용 시) 더 좋은 성능을 기대할 수 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 9 1

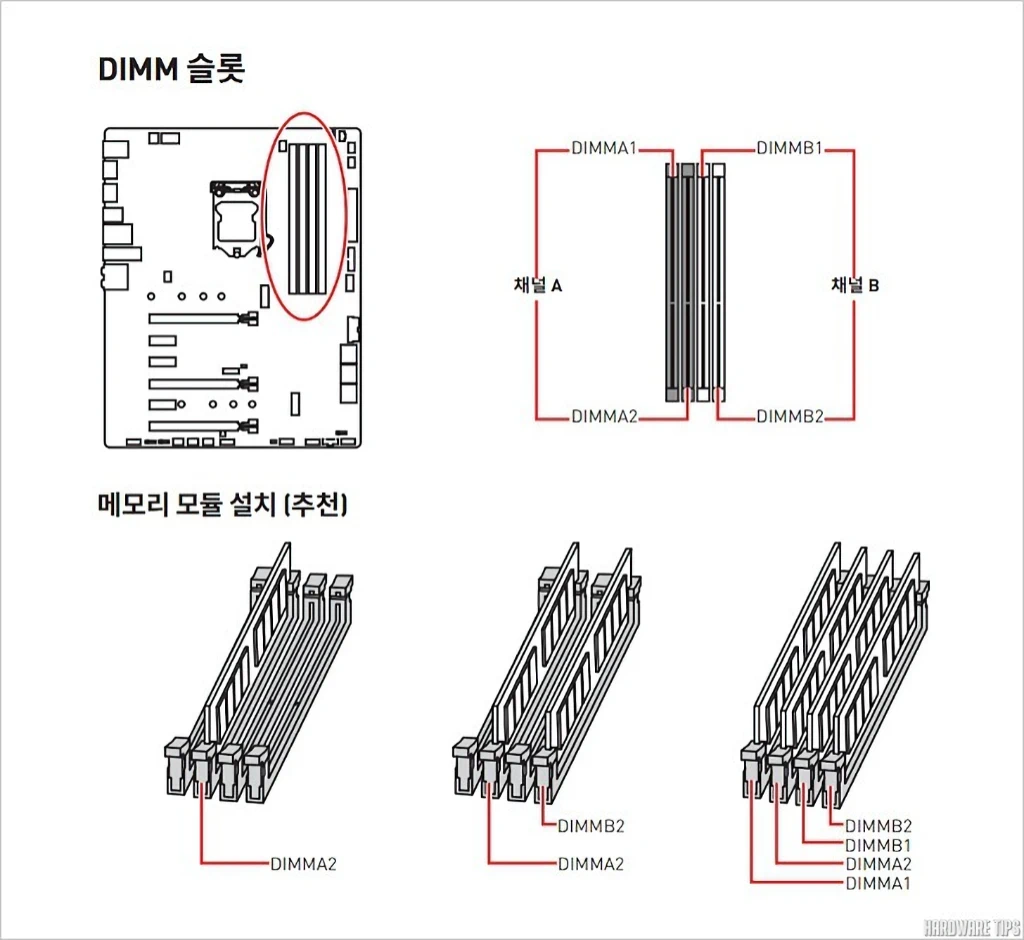

메모리 장착 시에는 최적의 성능을 위해 위와 같은 형태로 설치하는 것을 권장합니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 10 1

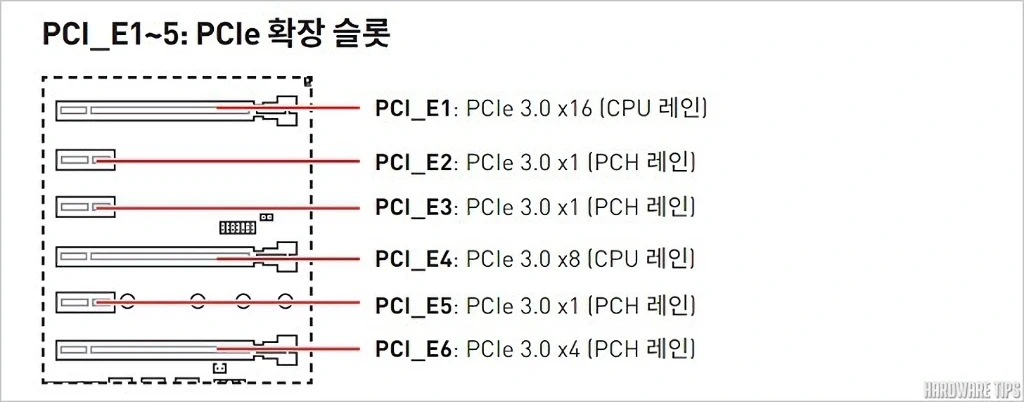

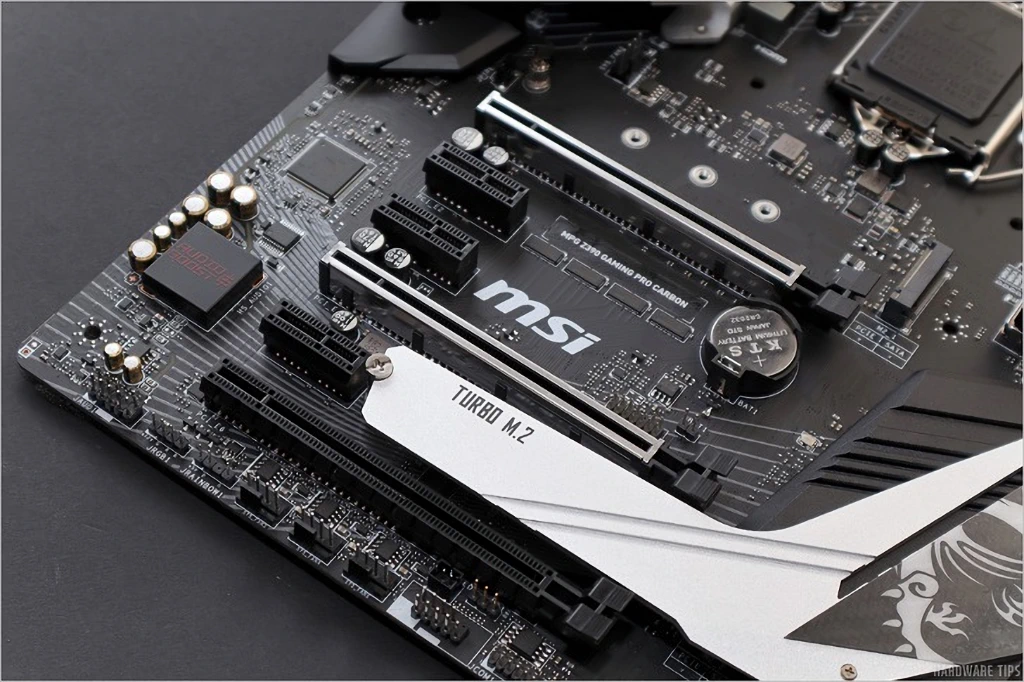

확장 슬롯 구성은 다음과 같습니다.

만약 SLI 혹은 CFX를 구성할 생각이라면 E1과 E4에 장착하면 됩니다. 별 의미는 없지만 AMD CFX 구성의 경우 트리플도 가능한데 그 때는 E1+E4+E6가 권장 슬롯입니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 11

MSI MPG Z390 게이밍 프로 카본 리뷰 12

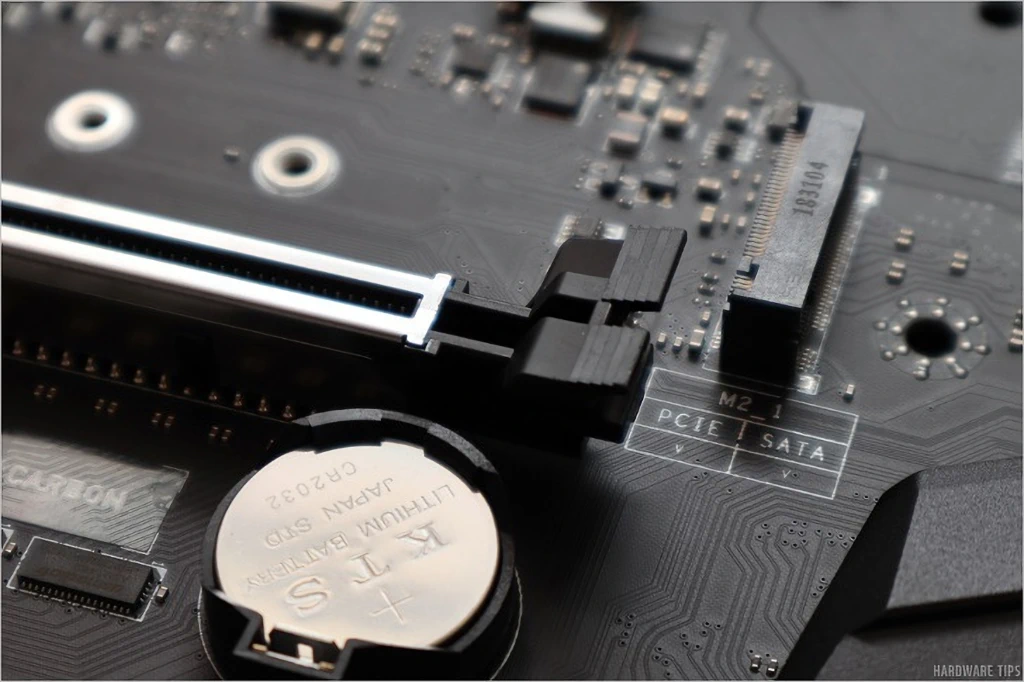

대형 그래픽 카드의 장/탈착 시 불편함을 줄이기 위해 고정 장치(걸쇠, 레버)의 크기도 커졌습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 13

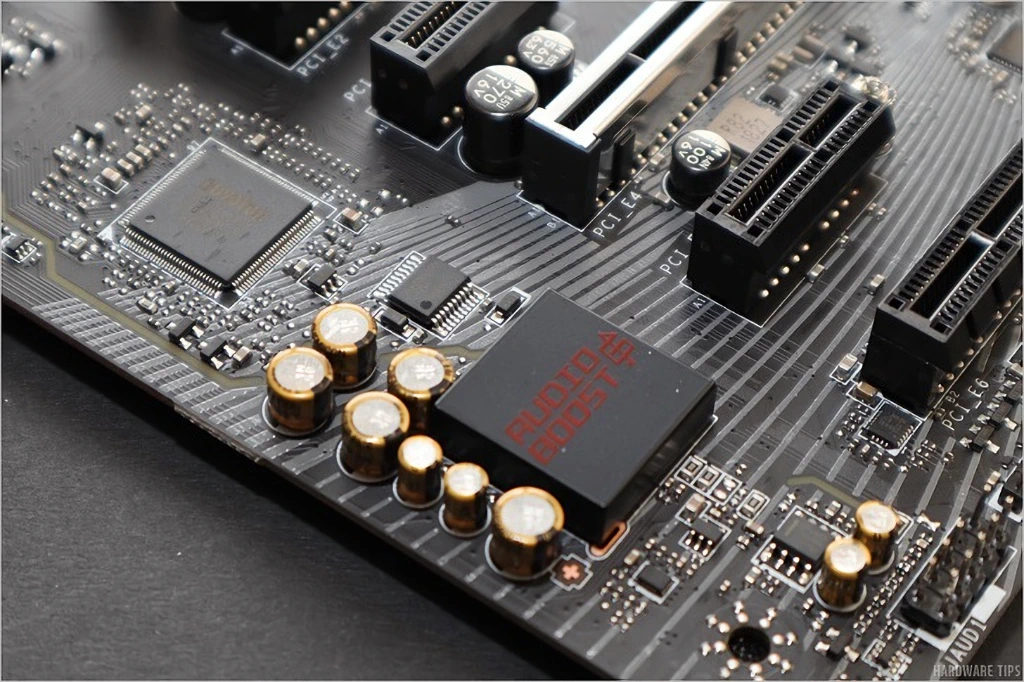

통합 오디오 회로는 고음질을 위한 AUDIO BOOST 4 설계가 적용되어 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 14

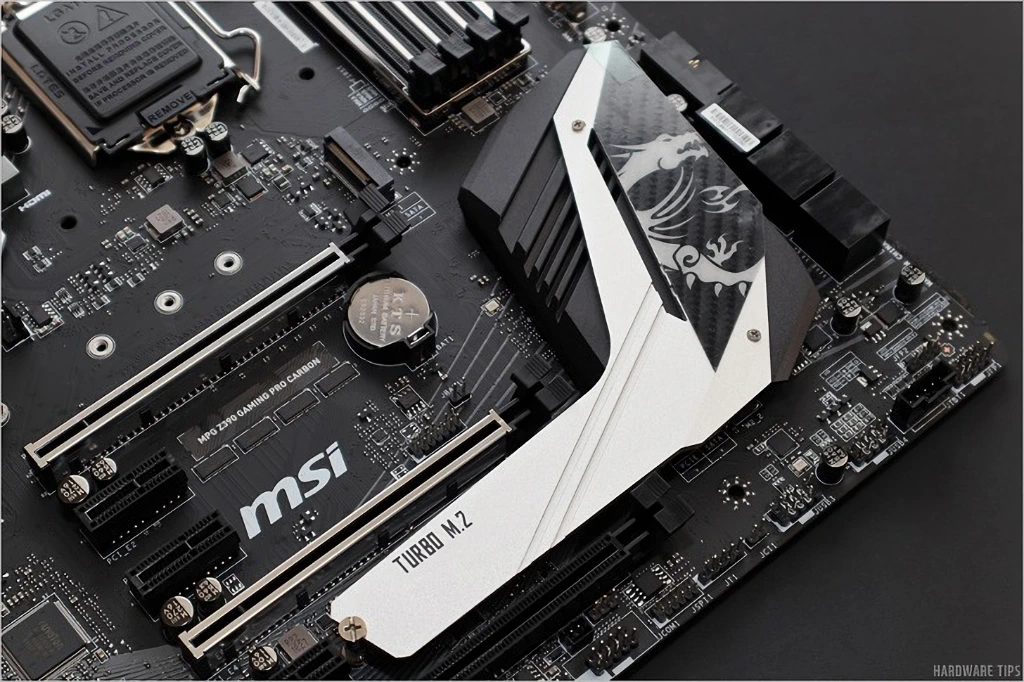

PCH (칩셋) 방열판은 M.2 방열판과 이어져 상당한 크기를 자랑합니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 16

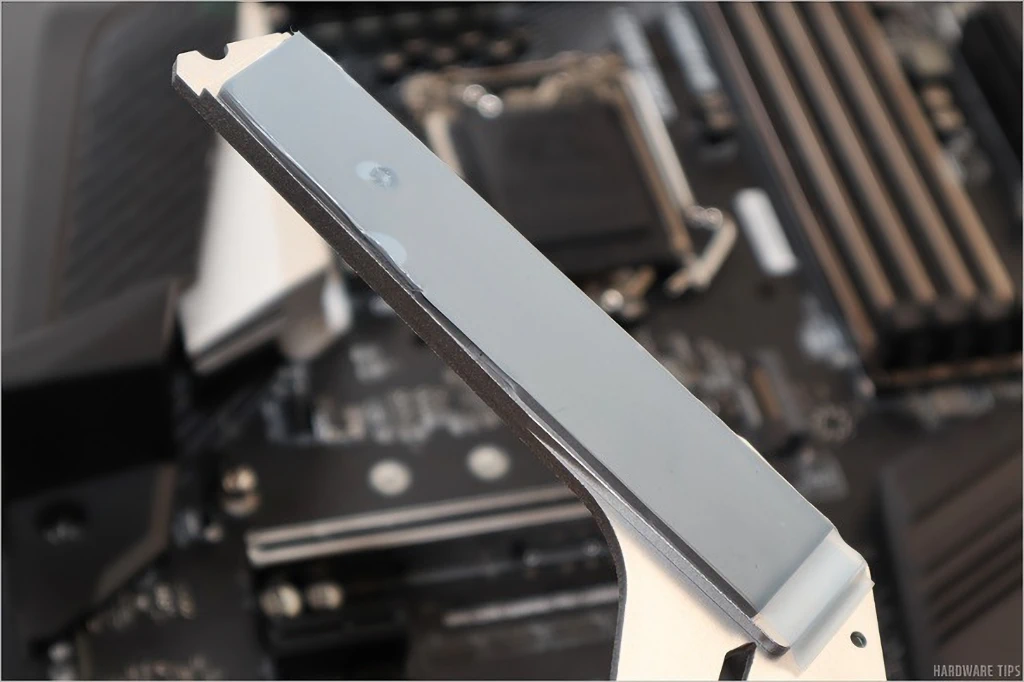

PCH 방열판 상단에는 M.2 장치의 방열을 위한 M.2 SHIELD FROZR 방열판이 함께 부착되어 있습니다. M.2 SSD를 사용 시에는 서멀 패드의 보호 테잎을 조심스럽게 제거 후 다시 장착하면 됩니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 15

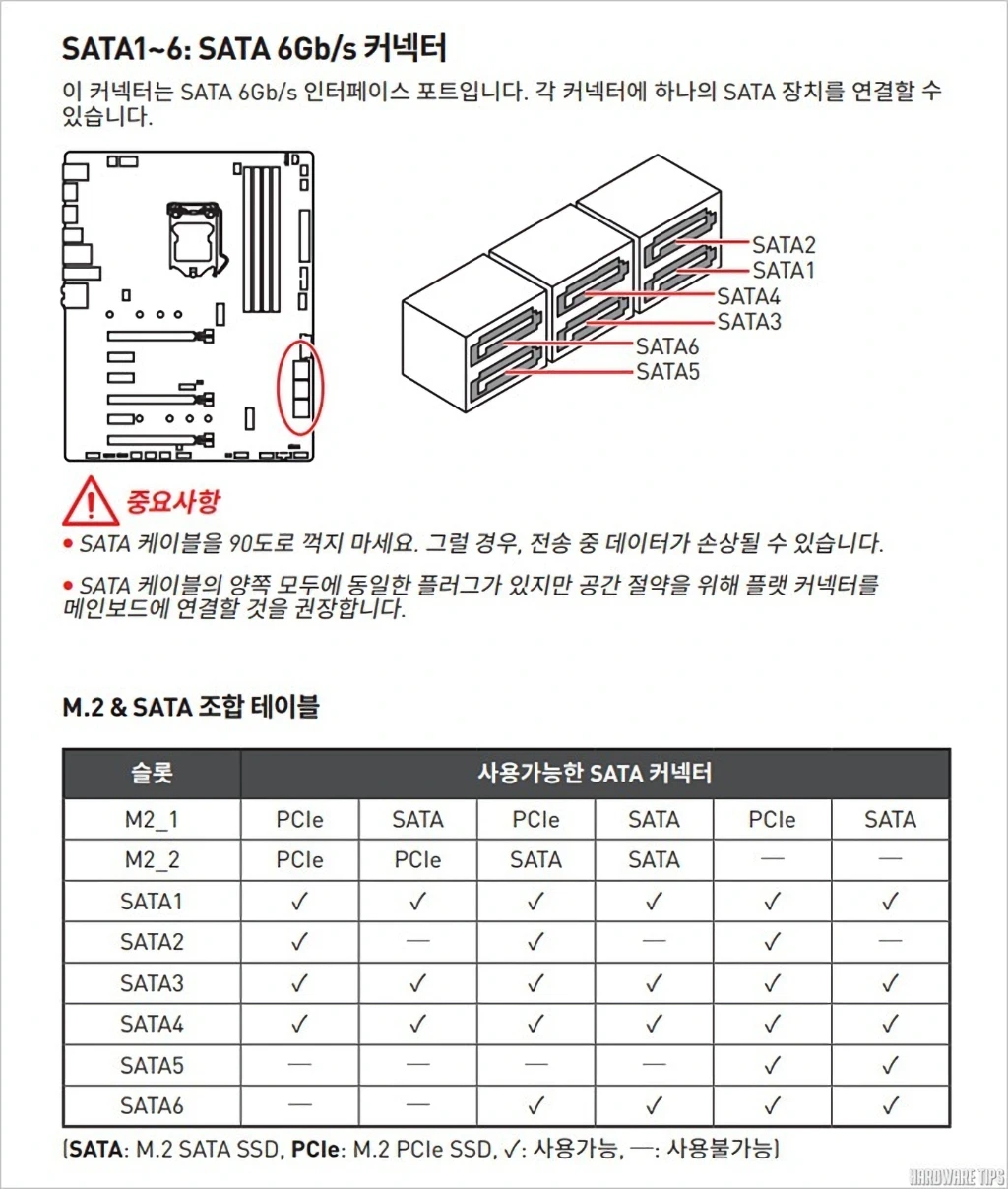

M.2 및 SATA 저장장치의 조합은 위 테이블을 참고하시기 바랍니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 17

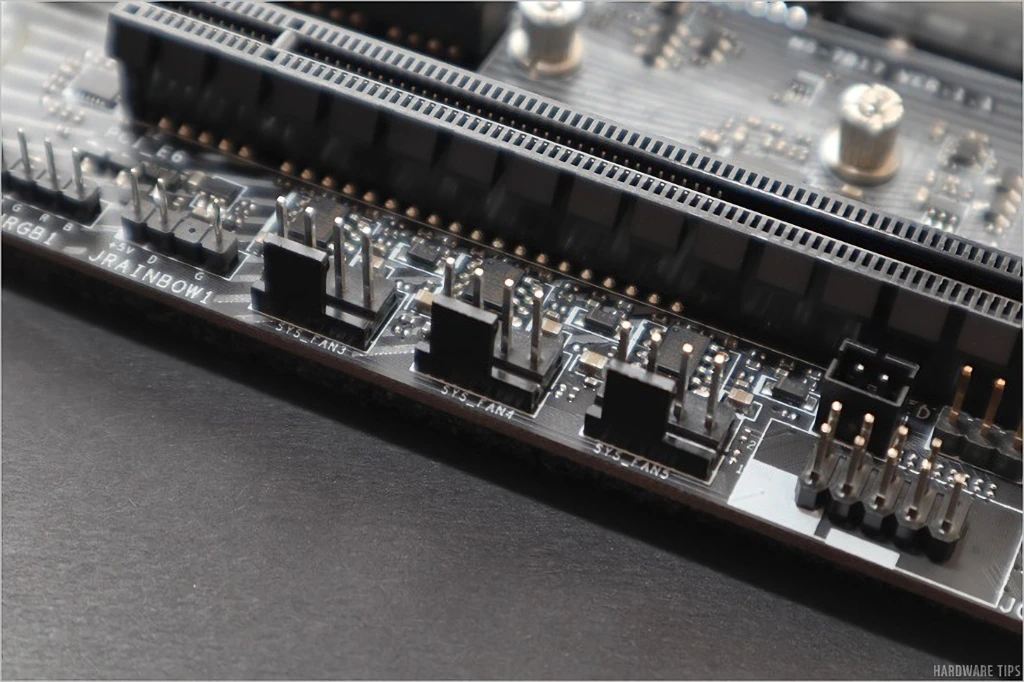

보드 하단에는 RGB LED 헤더, 시스템 팬 헤더, USB 헤더, 전면 패널 헤더 등 다양한 헤더들이 나란히 위치하고 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 18

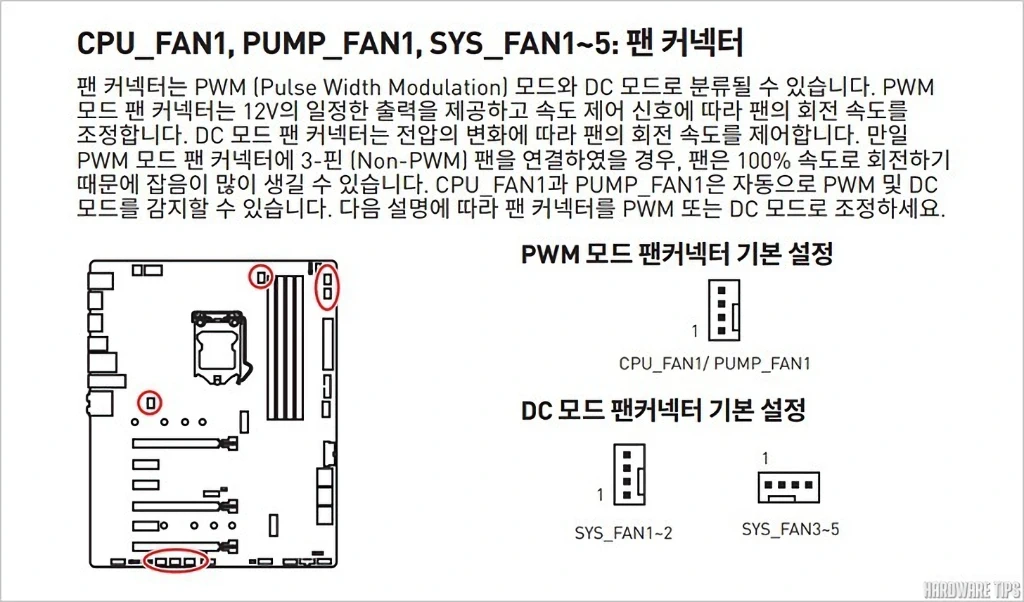

참고로 팬 커넥터의 위치와 수는 위와 같으며 PWM 뿐 아니라 DC 모드로도 팬 속도를 제어할 수 있기 때문에 3핀 연결 방식의 팬도 문제 없이 스마트 팬 방식으로 사용할 수 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 19

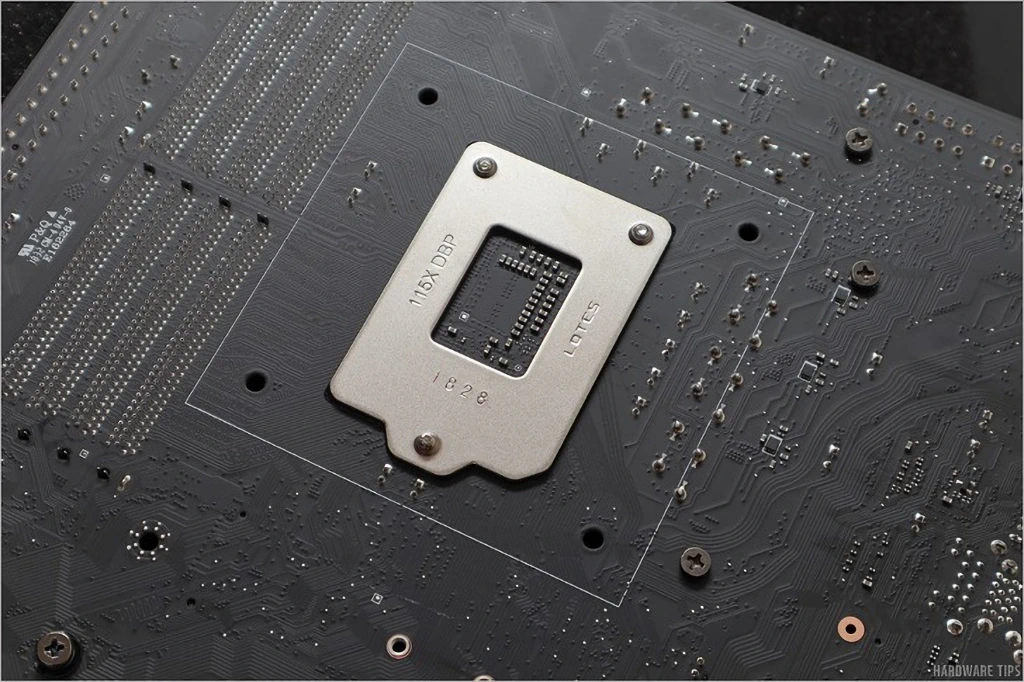

깔끔하게 정돈된 메인보드 후면부.

MSI MPG Z390 게이밍 프로 카본 리뷰 20

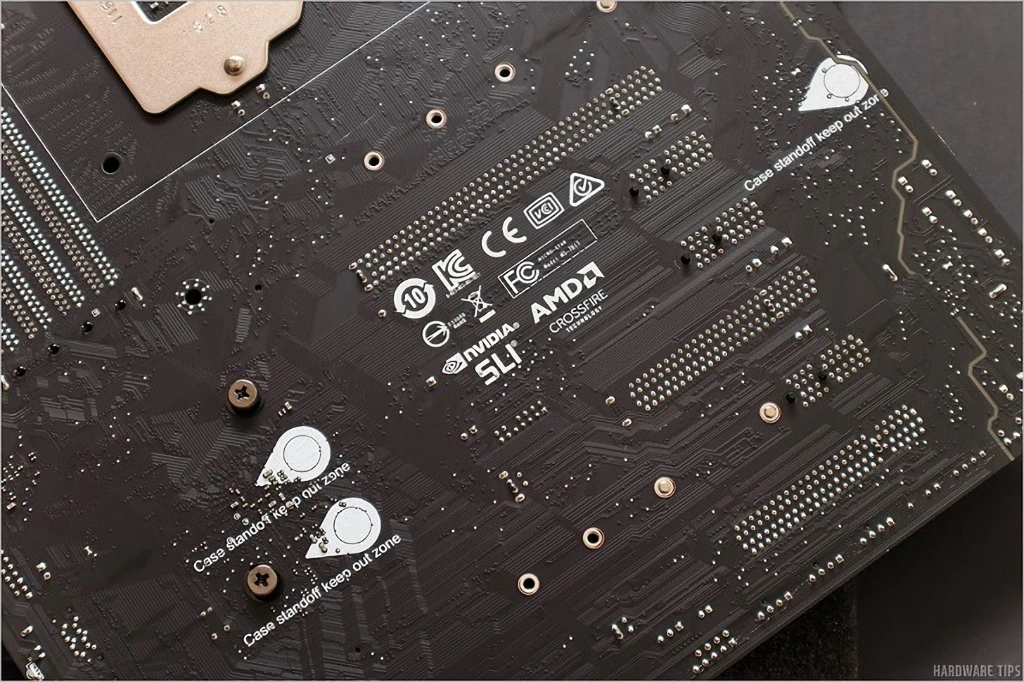

고정 볼트는 모두 금속이며 혹시나 발생할 수 있는 케이스 스탠드오프와의 간섭을 방지하기 위한 스탠드오프 킵 아웃 존 디자인이 적용되었습니다.



MSI MPG Z390 게이밍 프로 카본: 전원부

MSI MPG Z390 게이밍 프로 카본 리뷰 21

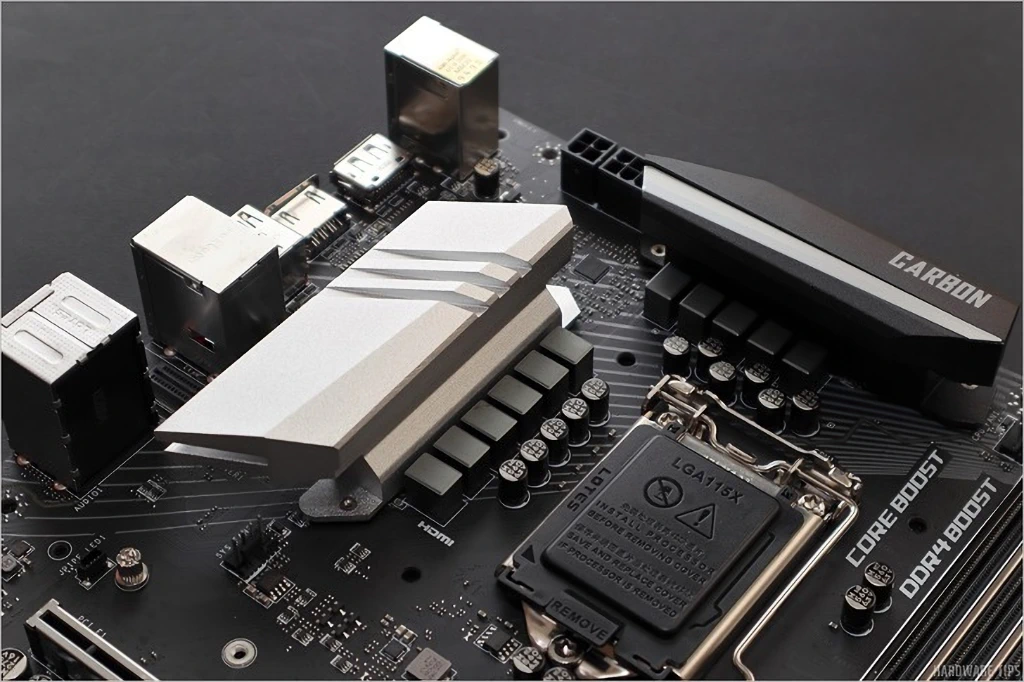

5 x 2 (10) + 1 + 1 페이즈 구성의 전원부.

MSI MPG Z390 게이밍 프로 카본 리뷰 22

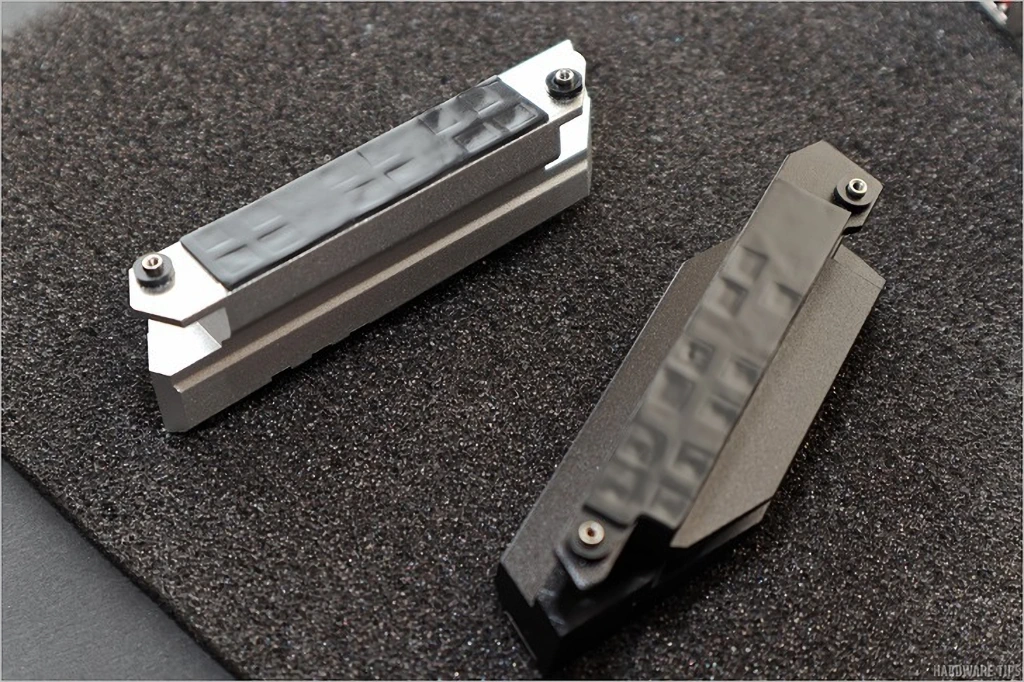

방열판 및 서멀 패드의 결합 상태는 양호했습니다. 서멀 패드 재질은 조금 아쉽네요.

MSI MPG Z390 게이밍 프로 카본 리뷰 23

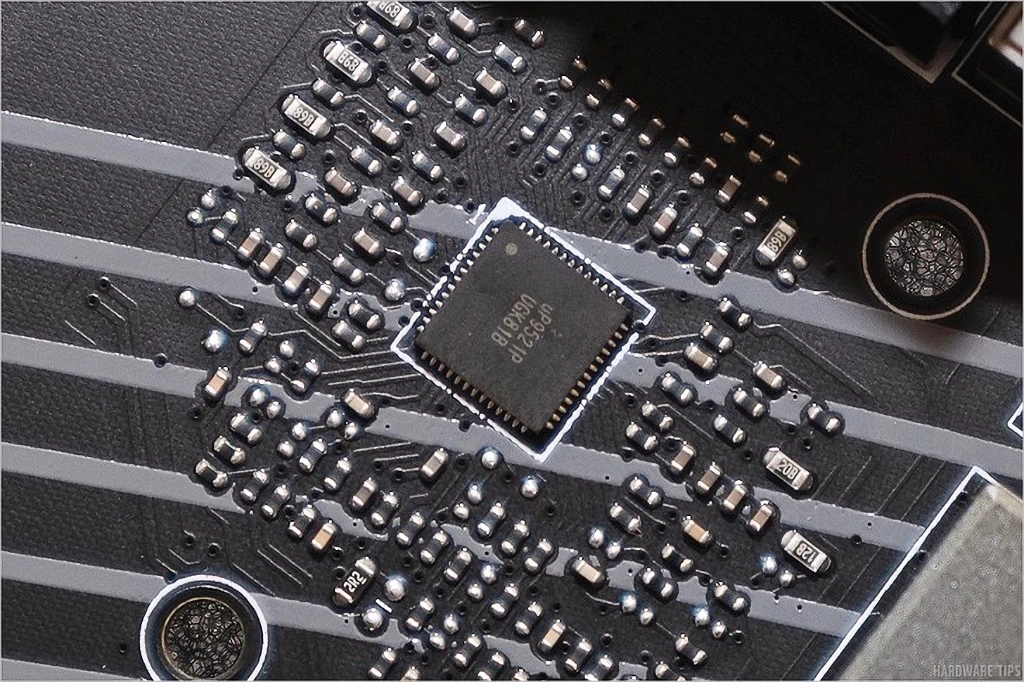

uPI Semiconductor의 uP9521P 디지털 PWM 컨트롤러.

MSI MPG Z390 게이밍 프로 카본 리뷰 24

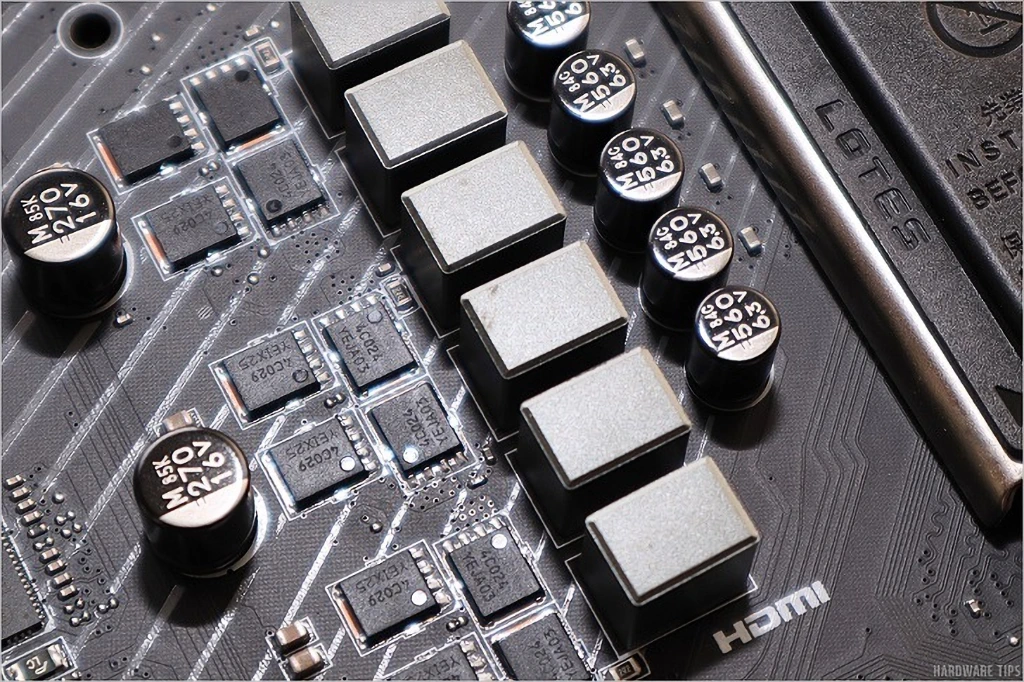

페이즈를 구성하고 있는 모스펫은 ON Semiconductor의 NTMFS4C024N과 NTMFS4C029N이며, 제조사는 알 수 없으나 105℃, 5,000 시간의 스펙으로 예상되는 솔리드 커패시터가 사용되었습니다.

최근 고급형 제품에는 DRMOS(Driver MOSFET) 혹은 DSM(Dual Stacked MOSFET)이 사용이 늘어나는 추세인데 조금 저렴한 구성이라 개인적으로는 아쉬움이 남습니다.



MSI MPG Z390 게이밍 프로 카본: RGB LED

MSI MPG Z390 게이밍 프로 카본 리뷰 39

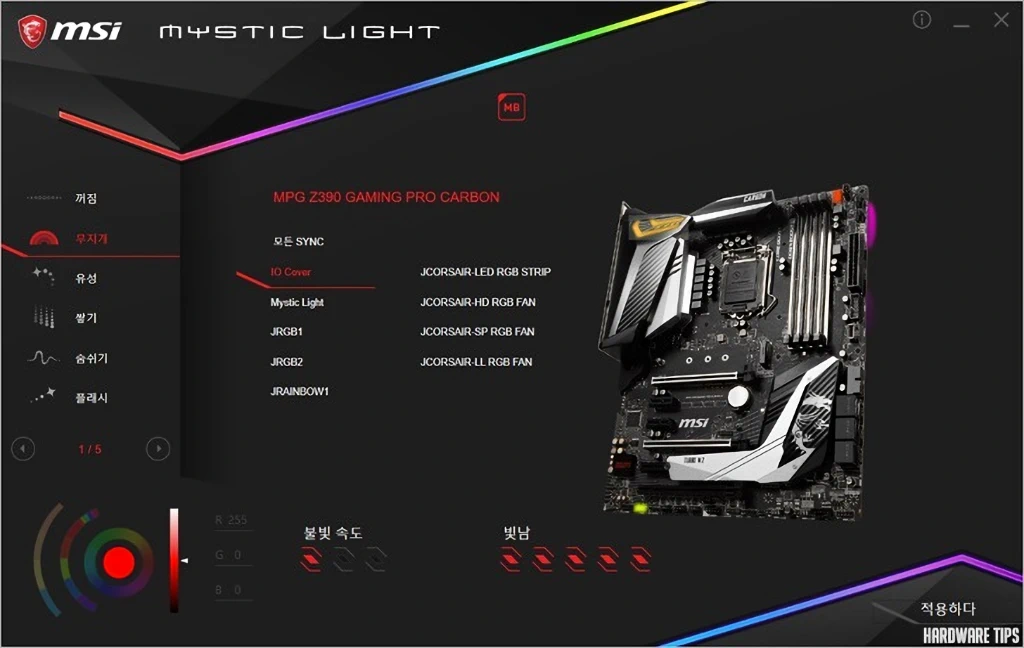

MSI MPG Z390 게이밍 프로 카본은 미스틱 라이트 소프트웨어를 통해 RGB LED를 다양한 모습으로 제어할 수 있습니다.

뿐만 아니라 4핀 RGB LED 커넥터 2개 (12 V), 3핀 RAINBOW LED 커넥터 1개 (5 V), 3핀 CORSAIR LED 커넥터 1개 (5 V)를 제공하여 미스틱 라이트를 지원하는 RGB LED 사용 기기도 함께 제어할 수 있습니다.

MSI MPG Z390 게이밍 프로 카본 리뷰 40

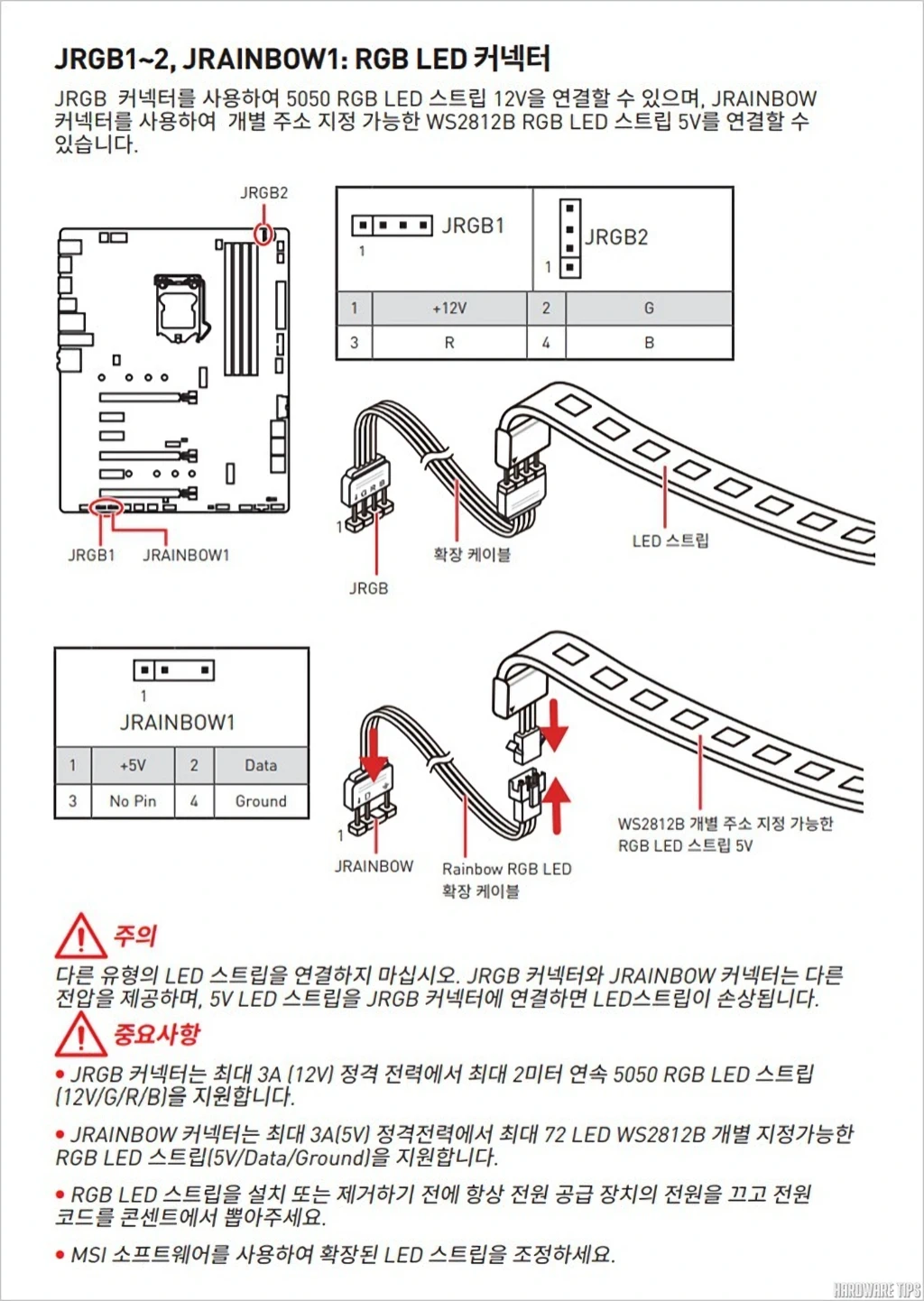

RGB LED 커넥터 구성 방법 및 연결 시 주의사항은 위 설명을 참고하시기 바랍니다.

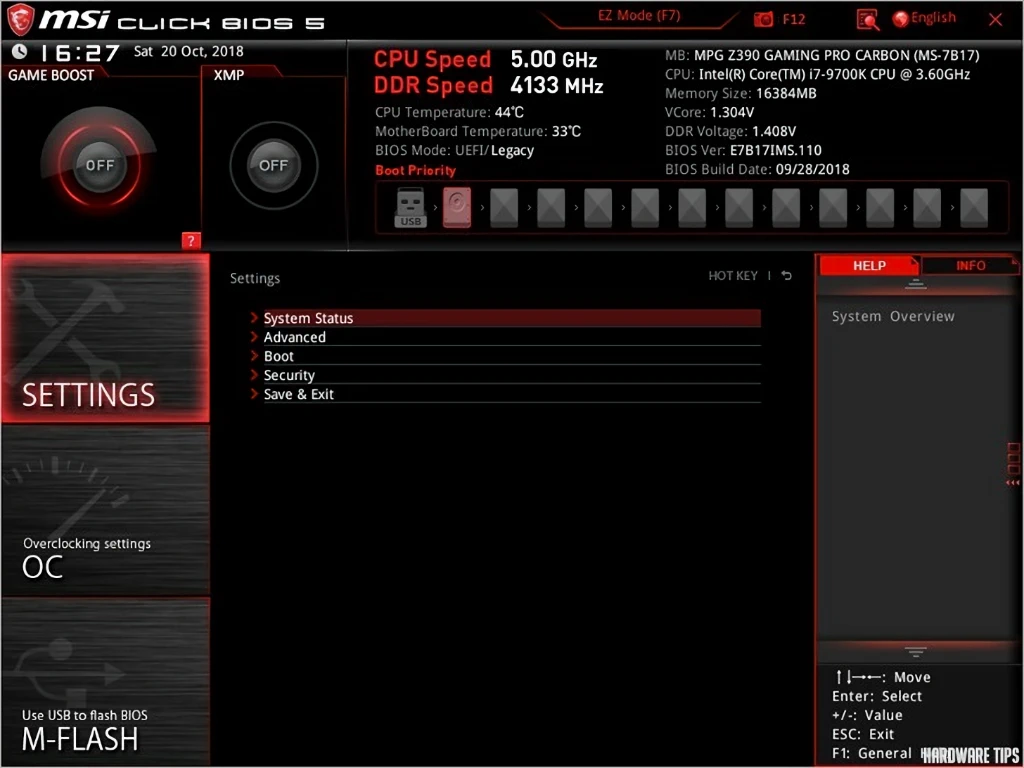

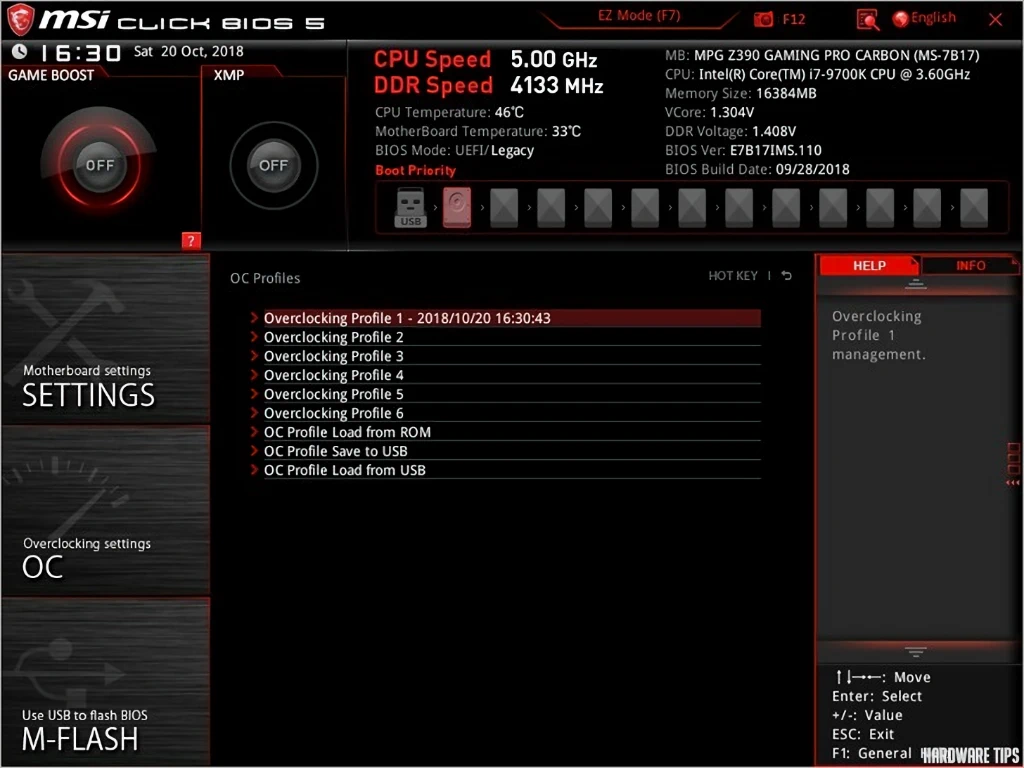

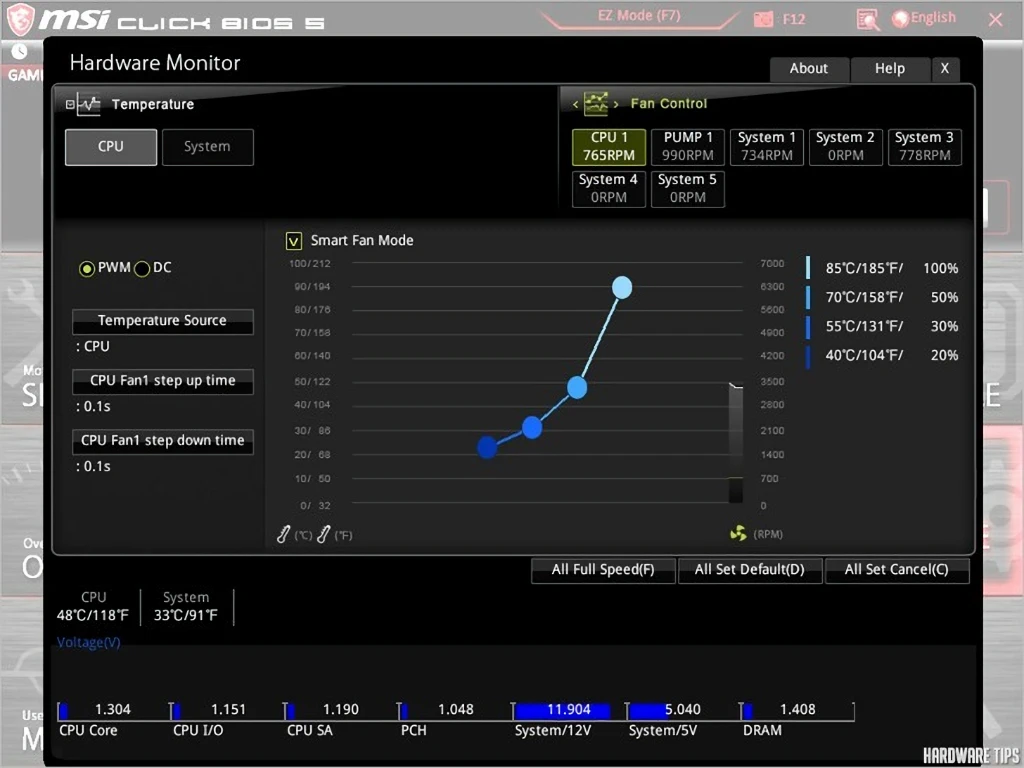

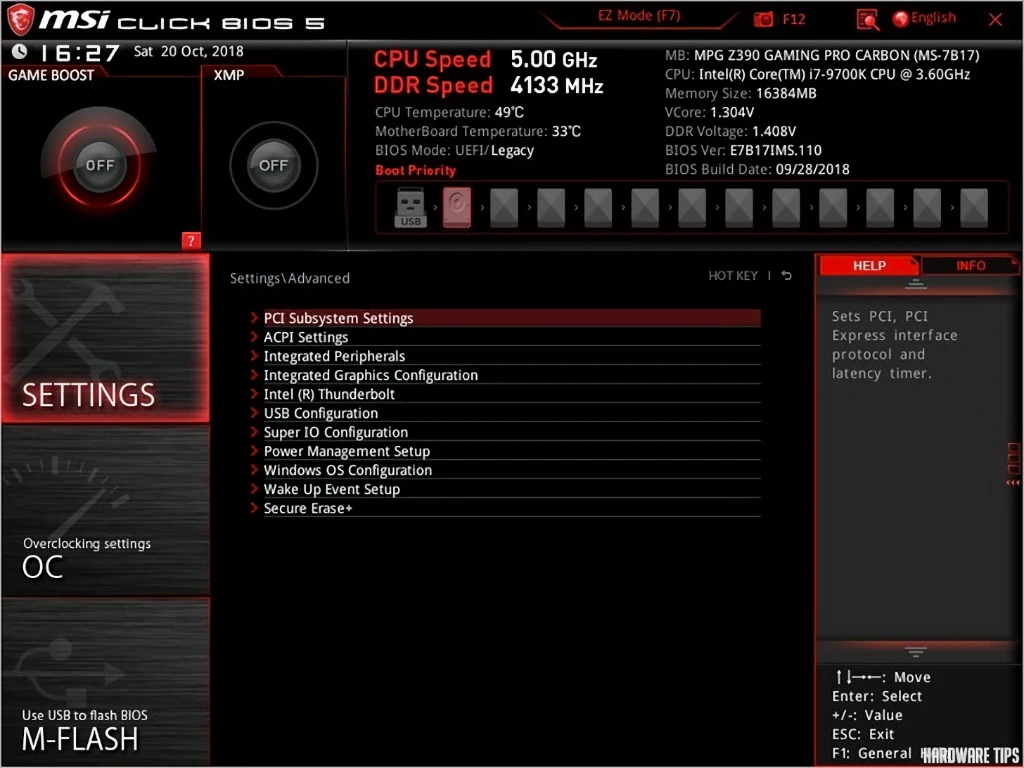

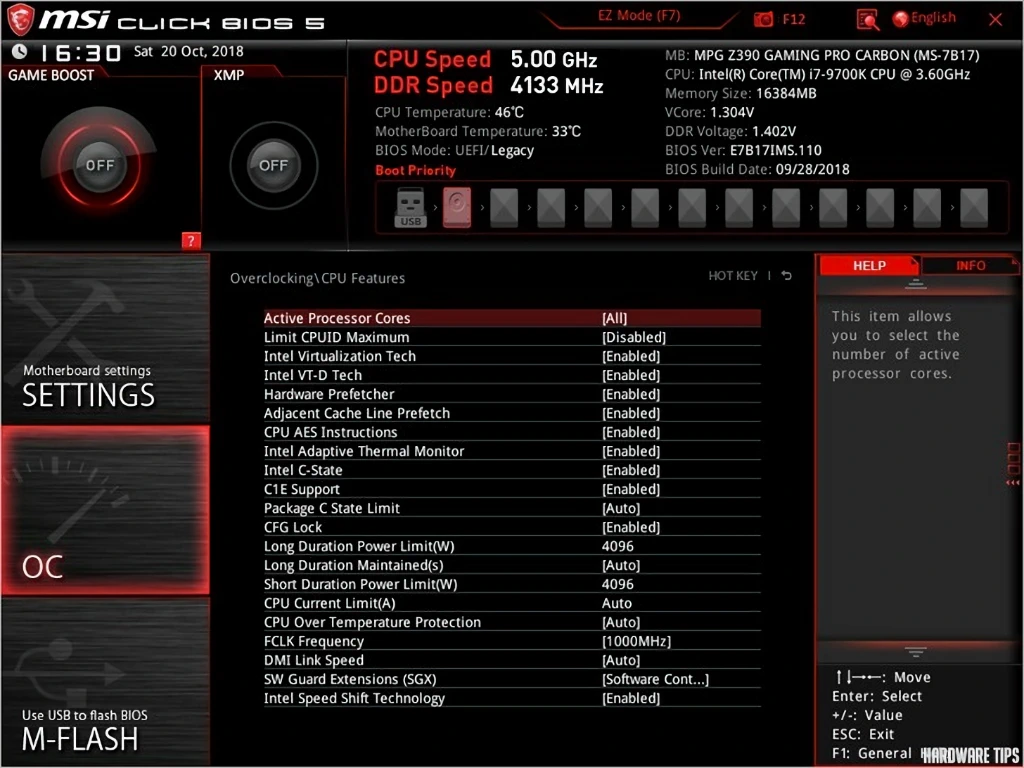

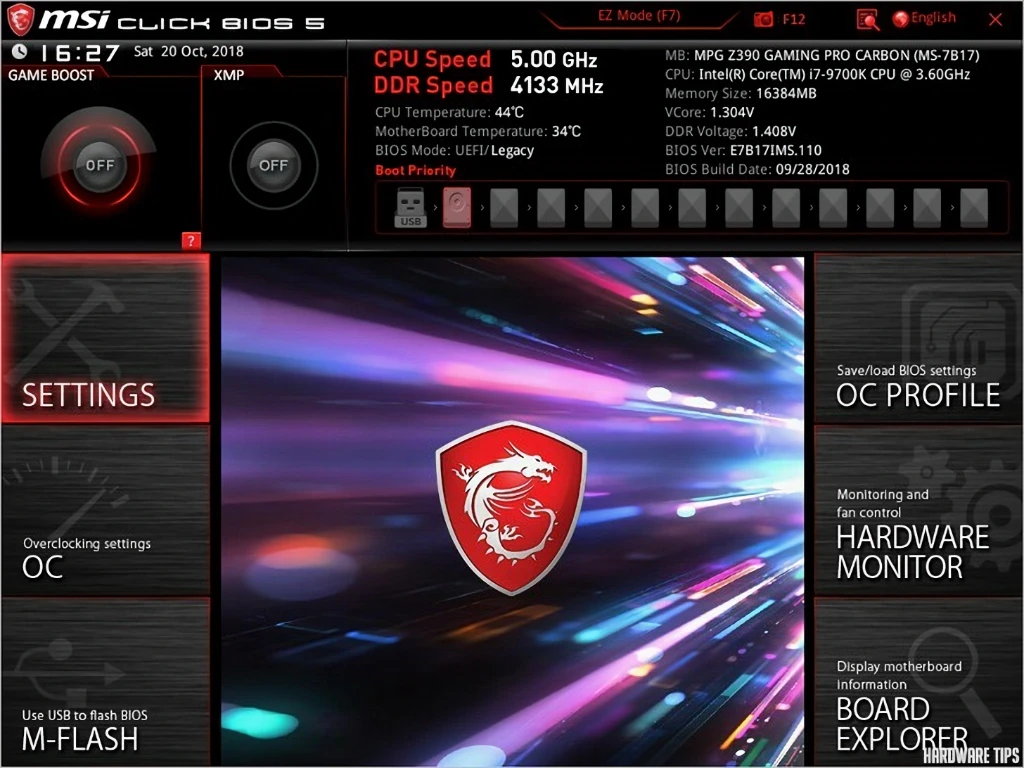

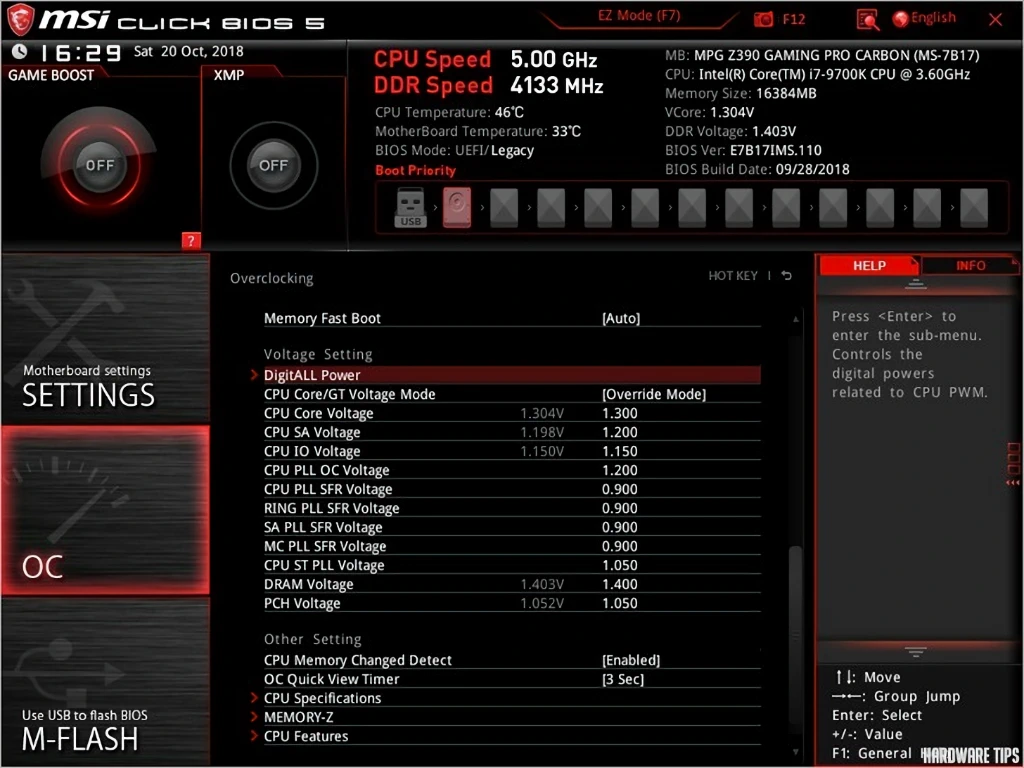

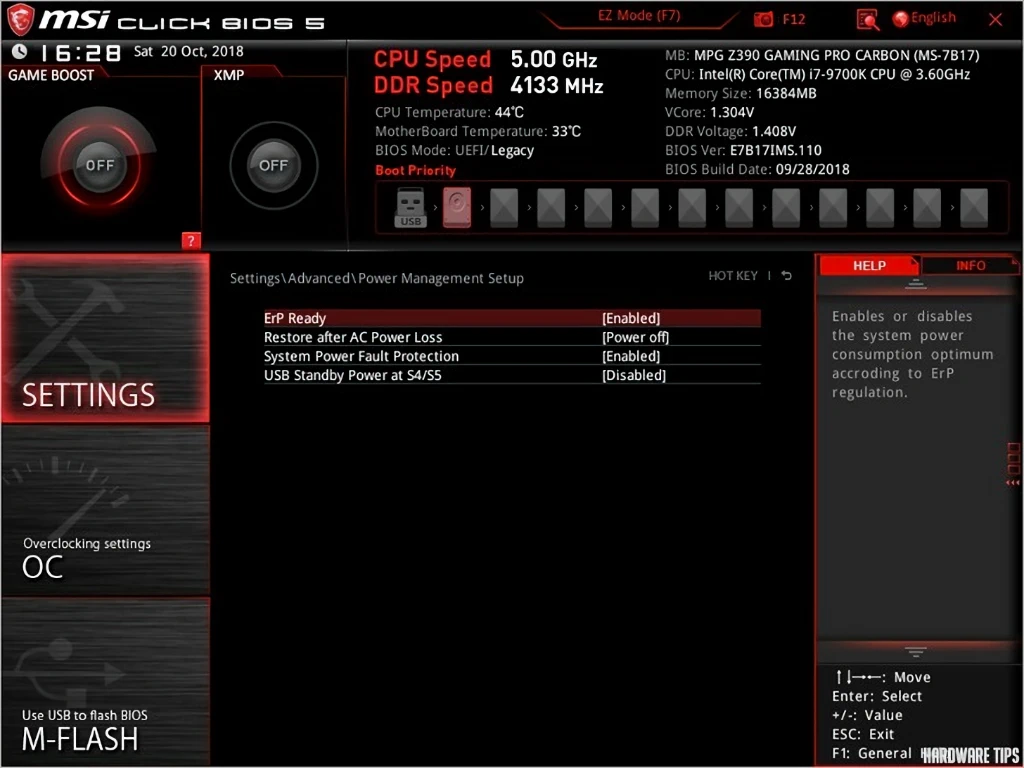

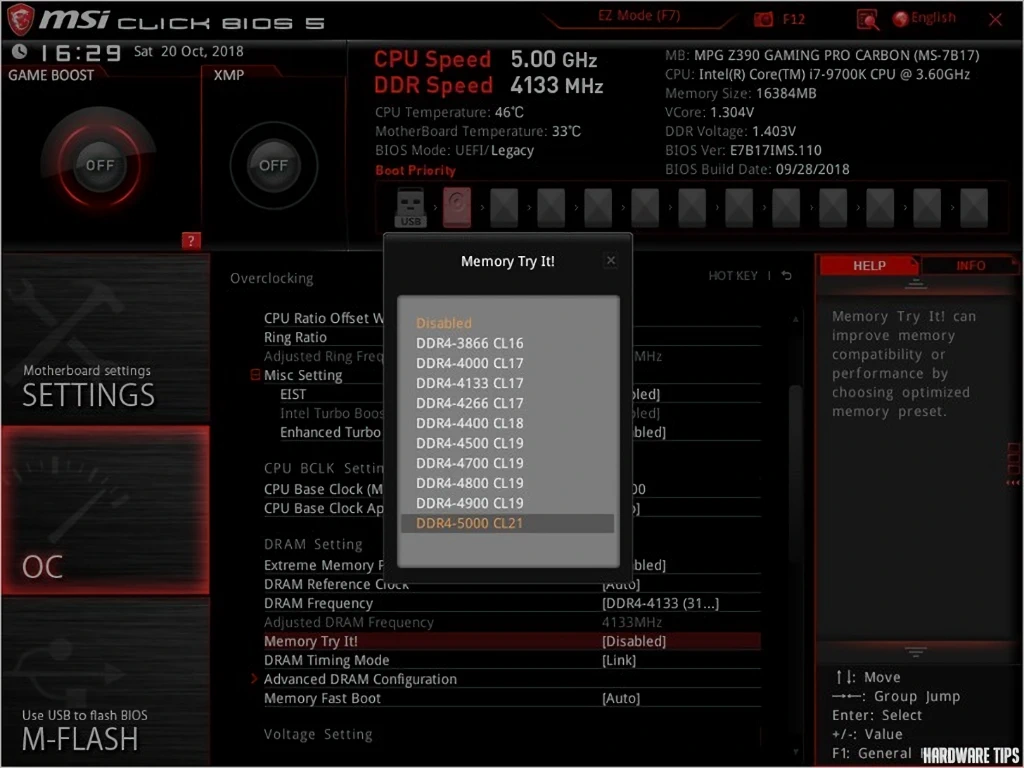

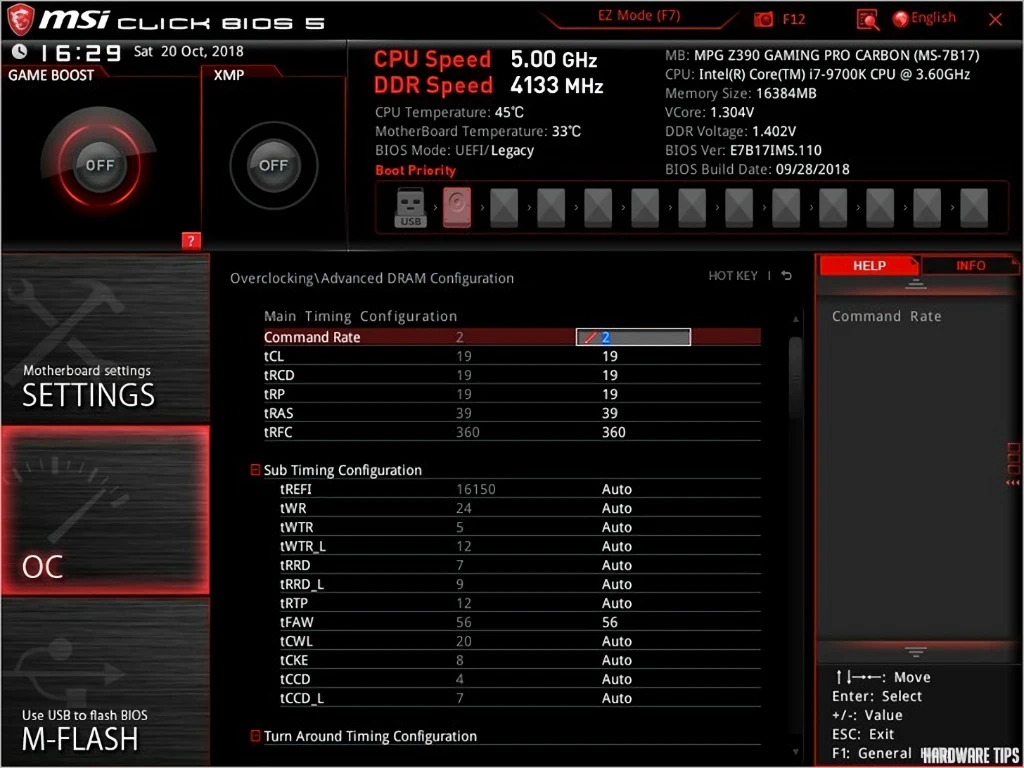

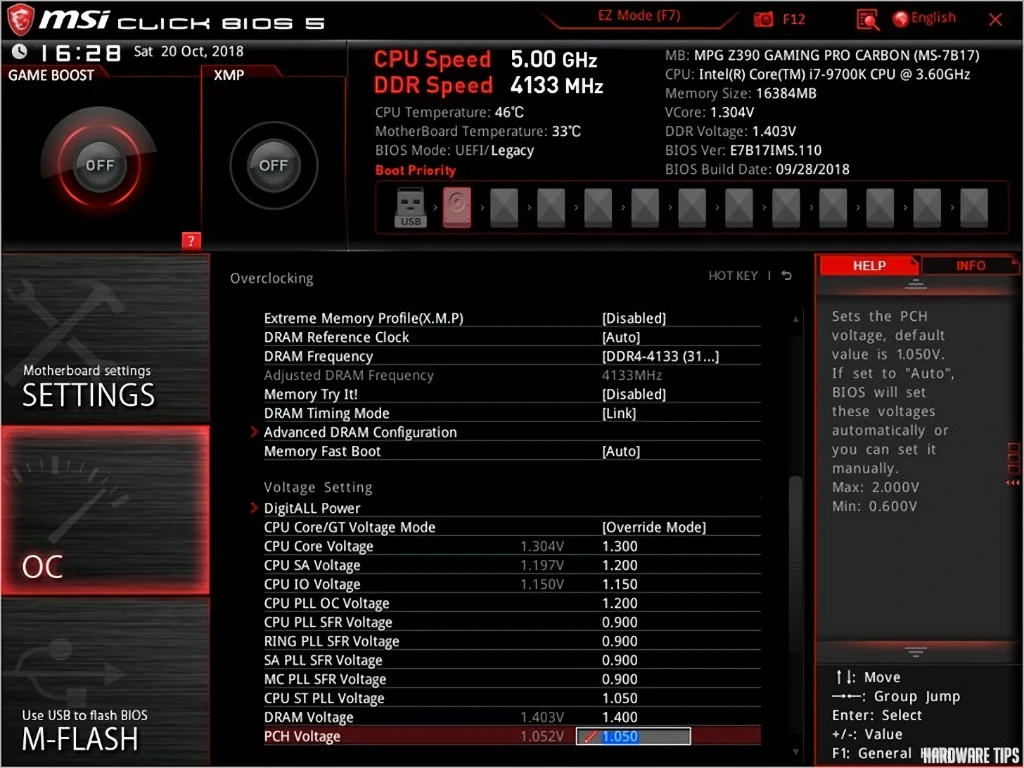

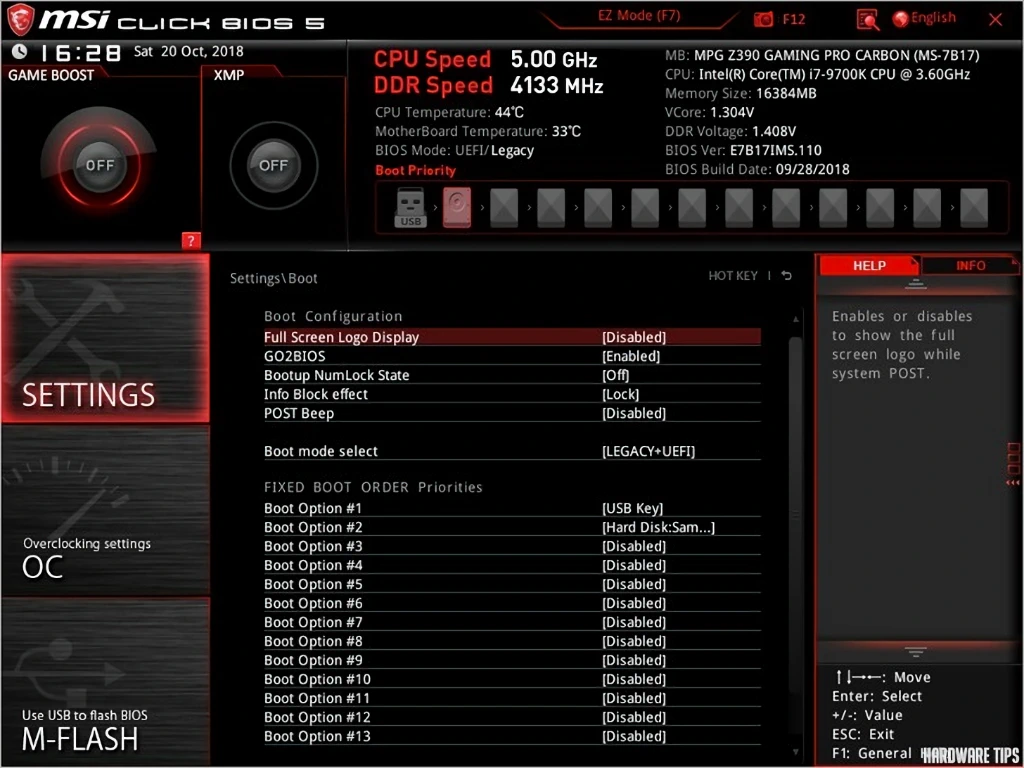

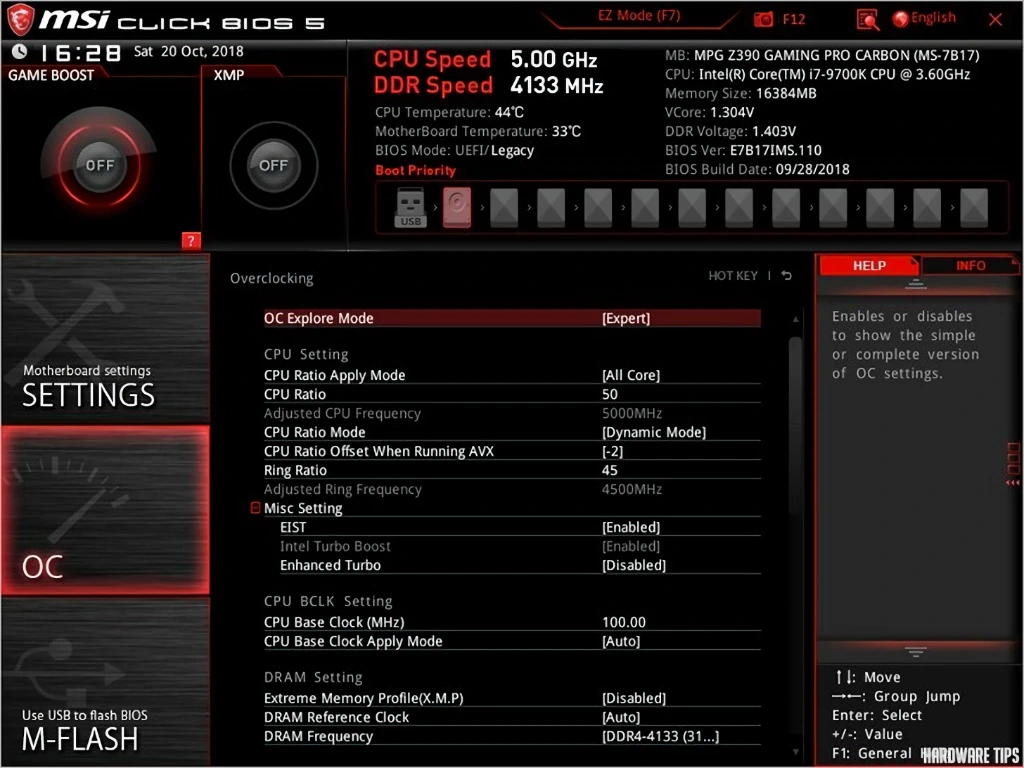

MSI MPG Z390 게이밍 프로 카본: UEFI BIOS

MSI MPG Z390 게이밍 프로 카본 리뷰 25

MSI MPG Z390 게이밍 프로 카본 리뷰 26

MSI MPG Z390 게이밍 프로 카본 리뷰 27

MSI MPG Z390 게이밍 프로 카본 리뷰 28

MSI MPG Z390 게이밍 프로 카본 리뷰 29

MSI MPG Z390 게이밍 프로 카본 리뷰 30

MSI MPG Z390 게이밍 프로 카본 리뷰 31

MSI MPG Z390 게이밍 프로 카본 리뷰 32

MSI MPG Z390 게이밍 프로 카본 리뷰 33

MSI MPG Z390 게이밍 프로 카본 리뷰 34

MSI MPG Z390 게이밍 프로 카본 리뷰 35

MSI MPG Z390 게이밍 프로 카본 리뷰 36

MSI MPG Z390 게이밍 프로 카본 리뷰 37

MSI MPG Z390 게이밍 프로 카본 리뷰 38



MSI MPG Z390 게이밍 프로 카본: 오버클러킹

MSI MPG Z390 게이밍 프로 카본 리뷰 41

오버클러킹에 있어서는 메인보드의 전원부도 중요하지만 9세대 프로세서의 경우 CPU의 잠재력과 그 발열을 제어하는 것이 우선입니다. 별도로 작성한 MSI Z390 메인보드의 오버클러킹 가이드를 제공하니 참고하시기 바랍니다.

* MSI Z390 메인보드 오버클러킹 가이드: 바로가기


MSI MPG Z390 게이밍 프로 카본 리뷰 42

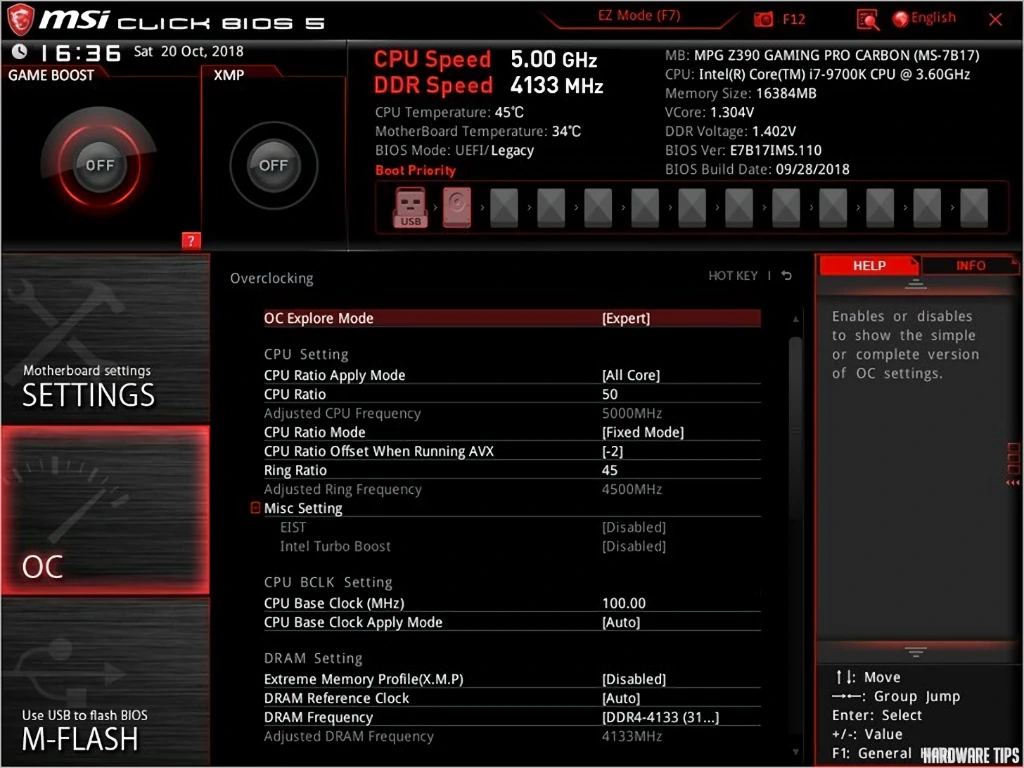

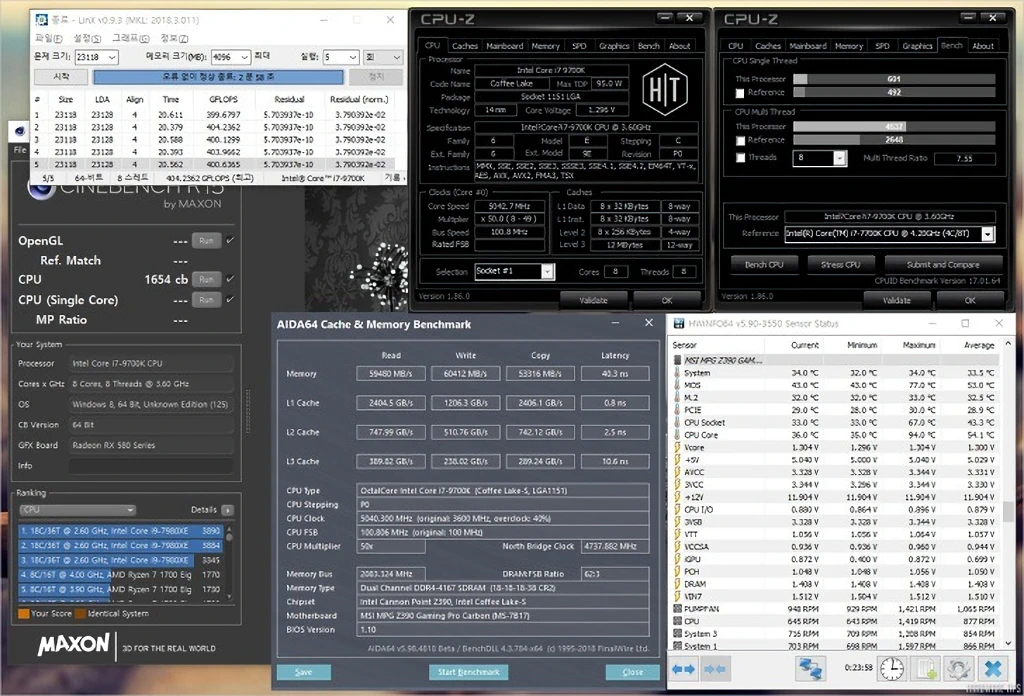

인텔 코어 i7-9700K 프로세서를 5 GHz로, 메모리를 DDR4-4133으로 오버클러킹 후 간단하게 테스트를 진행한 결과, CPU의 잠재력이 우수하며 발열을 제어할 수 있는 경우 5GHz 정도의 오버클러킹으로 무난하게 사용할 수 있음을 확인할 수 있었습니다.



MSI MPG Z390 게이밍 프로 카본: 평가

MSI MPG Z390 게이밍 프로 카본 리뷰 4

디자인: ■■■■□ (4/5)
– 블랙 & 화이트 배색으로 깔끔한 느낌을 주는 현대적인 디자인
– RGB LED 효과가 적용된 I/O 아머 및 일체형 I/O 실드 적용
– 미스틱 라이트와 다양한 RGB LED 헤더를 통한 조명 효과 제공
– 방열판 마감 및 조립 상태 등 전체으로 양호한 품질
전원부: ■■■□□ (3/5)
– Z390 메인보드 기준 중급 수준의 전원부 구성 (5 x 2 (10) + 1 + 1 페이즈)
– 제어 방식: 디지털 / 구성 형태: 트래디셔널
– PWM 컨트롤러: uPI Semiconductor uP9521P
– MOSFET: ON Semiconductor NTMFS4C024N + NTMFS4C029N
– 커패시터: 105℃, 5K 추정 커스텀 커패시터
– 대형 방열판 적용, 서멀 패드와 방열판, 전원부의 결합 상태 양호
통합 장치/확장성: ■■■■□ (4/5)
– Z390 메인보드 기준 우수한 확장성
– 디스플레이: DP + HDMI
– 스토리지: SATA 6 Gb/s 포트 6개 + M.2 슬롯 2개
– 네트워크: Intel i219-V 기가비트 이더넷 컨트롤러
– 오디오: Realtek ALC1220P-VB2
– PWM/DC 제어가 가능한 7개의 팬 커넥터 (CPU+PUMP+SYSTEM1/2/3/4/5)
– 충분한 USB 헤더 및 호환성을 고려한 RGB LED 헤더 제공
UEFI/BIOS: ■■■■□ (4/5)
– MSI 고유 디자인이 적용된 우수한 UEFI/BIOS 인터페이스
– 전체적으로 디자인 및 번역이 깔끔하게 잘 정리되어 있음
– 듀얼 BIOS가 아닌 부분과 업데이트 시 프러파일이 호환되지 않는 것은 개선이 필요한 부분
소프트웨어: ■■■■□ (4/5)
– 디자인 및 완성도가 우수해진 번들 모니터링/제어 소프트웨어
– 덕지덕지 모듈이 추가되어 점점 무거워지는 타사 앱과 비교해 비교적 깔끔한 구성
오버클러킹: ■■■■□ (4/5)
– Z370 보드 기준 중급 수준의 전원부와 양호한 BIOS
– 일반 사용자 기준 충분한 오버클러킹 옵션을 제공하며 LLC 특성도 우수
기타: ■■■■■ (5/5)
– 업계 최고 수준의 한국어 상세 매뉴얼 제공
가격: ■■■□□ (3/5)
– 어퍼 메인스트림 포지션으로 중급과 고급 사이에 위치한 제품
– 경쟁 제품은 스타일 특화 중급 보드인 STRIX나 AORUS 시리즈로 보임
– 가성비가 뛰어나다고 하긴 어렵지만 경쟁 제품군을 고려할 때 경쟁력은 있다고 생각됨
개인적인 소감
– 전원부 구성이 탁월하지는 못하지만 디자인, 확장성, 편의성 등에서는 합격점
– 내외관 및 BIOS 등 전반적인 완성도는 우수한 편
– 오버클러킹 시 BIOS 설정이 간편하며 전압 유지도 안정적

* 이 사용기는 MSI 코리아에서 제공된 제품을 이용하여 작성되었습니다.
