SK하이닉스 A다이 DDR5 SDRAM 파트 넘버 확인 방법



SK하이닉스 A다이 DDR5 SDRAM

이번 글에서는 SK하이닉스 A다이 DDR5 SDRAM의 파트 넘버 확인 방법에 대해 살펴보겠습니다.

국내 시장에 DDR5 SDRAM이 유통된 지도 어느새 약 1년 정도가 지났습니다. DDR4 메모리에 비해 상당히 높았던 DDR5 메모리의 가격은 2022년 12월 삼성전자 DDR5-4800 16GB 모듈 기준 다나와 최저가 6만 2천 원으로, 출시 초기 20만 원이 넘던 가격과 비교하면 1/3 이하로 하락, 삼성전자 DDR4-3200 16GB 모듈과 불과 만 원 정도의 차이 밖에 나지 않습니다.

아쉬운 것은 가격이 떨어지고 시간이 흘렀음에도 불구하고 삼성전자의 DDR5-4800 모듈은 오버클러킹 포텐셜(잠재력)이 여전히 높지 않다는 것인데요. 다행히 가격 대비 성능, 즉 가성비를 중요시 하는 사용자를 위한 대안 제품이 얼마 전 등장했죠.

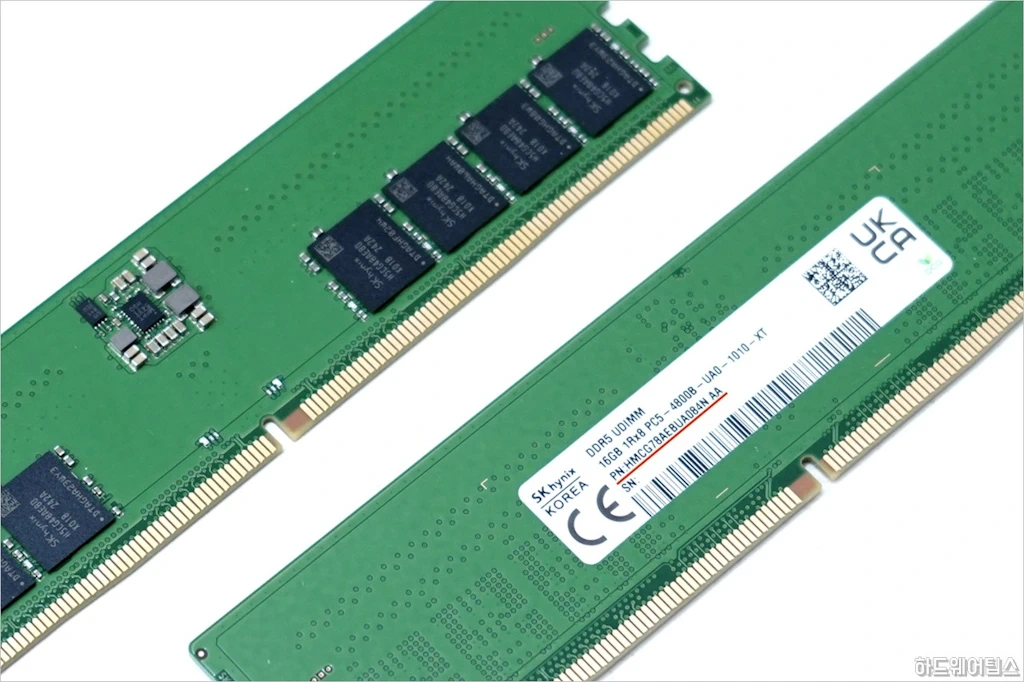

SK하이닉스 A다이 DDR5 SDRAM 파트 넘버 확인 방법 1

바로 SK하이닉스(SKhynix)의 A-다이(Die)를 사용한 메모리 모듈입니다.

오버클러킹 잠재력 면에서 하이닉스 A-다이 모듈은 기존 보급형인 삼성전자 시금치(삼금치)나, SK하이닉스의 M-다이 모듈(하금치)에 비해 확실히 뛰어나지만, 가격은 16GB 모듈 기준 12-13만 원 정도로 아직 삼금치나 하금치 M-다이 모듈에 비해 두 배 가까이 비싸기 때문에 DDR4 시절 삼금치와 같은 가성비를 제공하지는 못합니다.

현재 SK하이닉스 A-다이 칩을 사용한 메모리 모듈은 SK하이닉스에서 생산하는 일명 하이닉스 시금치(하금치), 자회사인 클레브(Klevv)에서 생산하는 일명 클레브 흑금치 그리고 고성능 메모리 모듈 전문 제조사들에서 내놓은 고가의 XMP 튜닝 메모리 모듈이 있습니다.



SK하이닉스 A다이 DDR5 파트 넘버 확인 방법

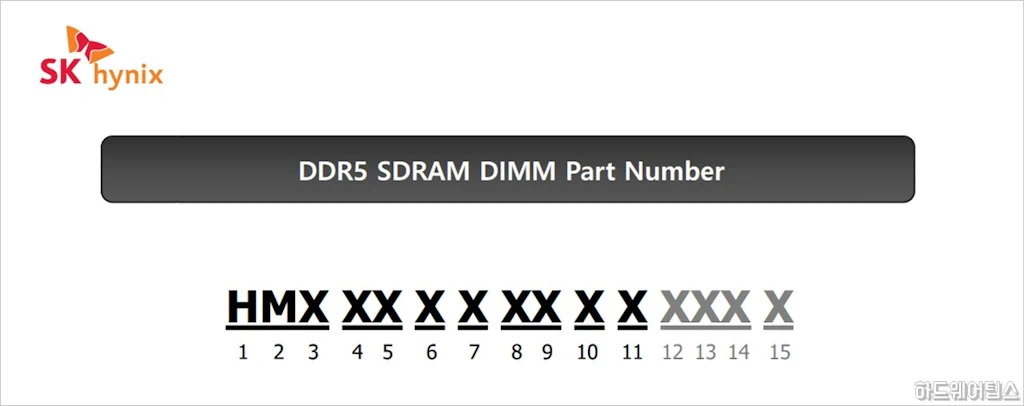

SK하이닉스 A다이 DDR5 SDRAM 파트 넘버 확인 방법 2

우선, SK하이닉스의 DDR5 SDRAM의 파트 넘버는 위와 같이 구성되어 있습니다. 간혹 시리얼 번호(Serial Number)라고도 부르는데 스티커를 보면 시리얼 번호는 아래 SN으로 따로 표기되어 있죠.

예를 들어 제가 가진 A-다이 메모리의 파트 넘버는 다음과 같습니다.

PN: HMCG78AEBUA084N AA



가장 앞의 1-3번째 자리인 HMC는 SK하이닉스의 DDR5 모듈이라는 것을 나타냅니다.

HMC: SKhynix DDR5 Module



다음으로 4-5번째 자리인 G7은 제품의 용량 16GB를 의미합니다.

G6: 8GB
G7: 16GB
G8: 32GB
G9: 64GB
T0: 128GB
T1: 256GB
T2: 512GB



6번째 자리인 8은 입출력 구성으로 한 번에 처리할 수 있는 데이터의 크기 8-bit를 의미합니다.

4: X4
8: X8
6: X16



7번째 자리인 A는 세대를 의미합니다.

M-다이, A-다이라고 부르는 것이 바로 이것인데요. SK하이닉스의 DDR5 SDRAM에서 M-다이는 1세대, A-다이는 2세대를 말하며, 예로 든 파트 넘버는 A이니 2세대를 의미합니다.

M: 1세대
A: 2세대
B: 3세대
C: 4세대
D: 5세대
E: 6세대
J: 스페셜 또는 10세대



8-9번째 자리인 EB는 속도(스피드)와 타이밍인 4800 (40-39-39)을 나타냅니다.

EB: 4800 (40-39-39)
EE: 4800 (46-39-39)
GB: 5600 (46-45-45)
GE: 5600 (52-45-45)



10번째 자리인 U는 모듈 타입을 나타냅니다.

U: UDIMM
S: SODIMM
E: ECC UDIMM
A: ECC SODIMM
R: RDIMM
Q: RDIMM (x72)
L: LRDIMM



11번째 자리인 A는 밀도, 프러파일, 온도를 의미합니다.

A: 16Gb, Low Profile, CT(0~95℃)
B: 24Gb, Low Profile, CT(0~95℃)



12-14번째 자리인 084는 자체 시리얼 코드로 PMIC를 알 수 있습니다.

여기서 PMIC는 Power Management Integrated Circuit의 약자로 전력 관리 집적 회로(칩)를 의미하며, DDR5는 DDR4와는 다르게 메모리 모듈에서 전력을 관리합니다.

DDR5 모듈을 높은 클럭으로 오버클러킹하기 위해서는 고전압이 필요하기 때문에, DDR5-8000 또는 이에 가까운 클럭을 위해서는 이 PMIC의 전압 제한이 풀려있느냐(해제=언락) 여부가 중요한데요.

현재 전압 언락을 지원하는 PMIC는 Renesas(르네사스) 뿐이고, 시중에 유통되는 PMIC 전압 언락된 A-다이 모듈은 이 부분의 파트 넘버가 081입니다. 락된 제품은 주로 084 또는 254가 유통됩니다.

081: Renesas 5100
084: MPS 5100
092: Renesas 5100
095: MPS 5100
102: Renesas 5000
105: Montage 5010
107: MPS 5010
108: Texas Instruments 5000
109: MPS 5000
110: Texas Instruments 5010
111: MPS 5010
112: Renesas 5000
113: Texas Instruments 5010
115: MPS 5010
116: Texas Instruments 5010
121: Texas Instruments 5000
123: MPS 5000
127: Montage 5000
128: Renesas 5000
129: Texas Instruments 5000
131: MPS 5000
132: Renesas 5000
133: Texas Instruments 5000
135: MPS 5000
136: Montage 5000
137: Renesas 5000
138: Texas Instruments 5000



만약, SK하이닉스 A-다이 모듈을 고전압으로 오버클러킹하면서 메모리 쿨링을 강화할 생각이 없고 DDR5-6400~7000 정도의 국민 오버클러킹 정도만 원한다면, 보통 한계인 1.435V 이하의 전압에서 그렇게 높지 않은 온도로 가능하기 때문에 PMIC 언락 여부는 크게 중요하지는 않습니다.

참고로 SK하이닉스의 DDR5 메모리 권장 전압 한계는1.5V 이하이며, 고클럭 오버클러킹 시 메모리 모듈의 온도는 50도 이하, 높아도 60도 이하 정도로는 관리해주어야 안정적으로 동작합니다.
